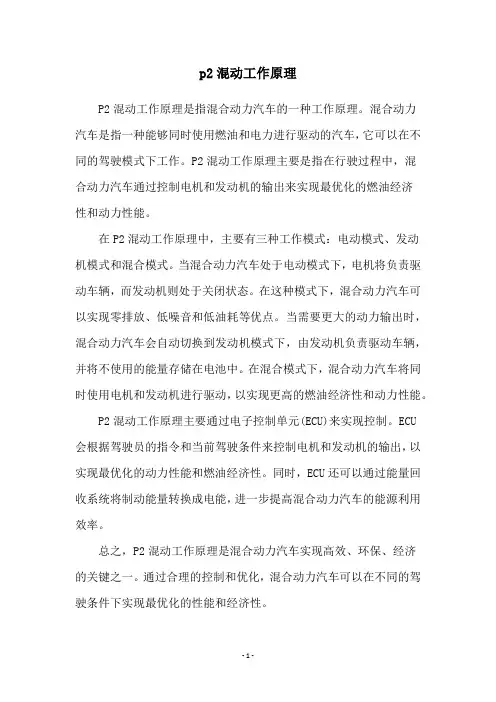

p2混动工作原理
P2混动工作原理是指混合动力汽车的一种工作原理。
混合动力
汽车是指一种能够同时使用燃油和电力进行驱动的汽车，它可以在不同的驾驶模式下工作。
P2混动工作原理主要是指在行驶过程中，混
合动力汽车通过控制电机和发动机的输出来实现最优化的燃油经济
性和动力性能。
在P2混动工作原理中，主要有三种工作模式：电动模式、发动
机模式和混合模式。
当混合动力汽车处于电动模式下，电机将负责驱动车辆，而发动机则处于关闭状态。
在这种模式下，混合动力汽车可以实现零排放、低噪音和低油耗等优点。
当需要更大的动力输出时，混合动力汽车会自动切换到发动机模式下，由发动机负责驱动车辆，并将不使用的能量存储在电池中。
在混合模式下，混合动力汽车将同时使用电机和发动机进行驱动，以实现更高的燃油经济性和动力性能。
P2混动工作原理主要通过电子控制单元(ECU)来实现控制。
ECU
会根据驾驶员的指令和当前驾驶条件来控制电机和发动机的输出，以实现最优化的动力性能和燃油经济性。
同时，ECU还可以通过能量回收系统将制动能量转换成电能，进一步提高混合动力汽车的能源利用效率。
总之，P2混动工作原理是混合动力汽车实现高效、环保、经济
的关键之一。
通过合理的控制和优化，混合动力汽车可以在不同的驾驶条件下实现最优化的性能和经济性。
- 1 -。
p2混动控制策略
混合动力汽车的控制策略是指对车辆的能源系统和动力系统进行管理和控制的方法。
下面以一个项目为例，介绍P2架构混合动力控制策略的主要内容：- 高压上下电控制：整车控制器上电后，首先检测档位信号、钥匙开关信号等驾驶员驾驶指令，执行高压上电检测。
当车辆需要下电时，需要按照一定顺序执行高压下电流程。
- 整车状态控制：依据当前的钥匙状态、档位状态、制动踏板状态、电机转速、车速、故障等级等整车状态信息，将整车状态按工况分为停机模式、启动模式、起步模式、调速模式、超速模式等。
- 车辆运行模式控制：适应不同的驾驶需求，驾驶员通过触发不同的模式开关，进入不同的车辆运行模式，本项目车辆运行模式分为自动模式、纯电模式、电量保持模式、手动挡模式。
- 能量流模式管理：整车控制管理系统实现不同工况下混动系统起停、纯电、助力、能量回收、纯发动机驱动等多种混动模式。
- 不同模式下的扭矩分配管理和电池SOC的控制策略：不同的车辆运行模式下，采用不同的扭矩分配策略和SOC控制策略。
混合动力汽车的控制策略是一个复杂的系统工程，需要综合考虑车辆的动力性能、经济性、舒适性和环保性等多方面因素。
比亚迪e2操作方法
比亚迪e2是一款电动汽车，以下是它的基本操作方法：
1. 上电启动：将车钥匙插入启动开关，然后按下刹车踏板，转动启动开关，车辆便开始上电并准备启动。
2. 换挡操作：在上电启动后，将左侧换挡杆拨到“D”档或“R”档分别代表前进和倒车。
3. 加速和制动：当车辆处于“D”档或“R”档时，踩下加速踏板可加速车辆的前进或倒车速度，踩下刹车踏板可制动车辆。
4. 方向盘控制：使用方向盘可以控制车辆的转向，向左或向右转动方向盘可使车辆相应地转向。
5. 充电操作：比亚迪e2是一款电动汽车，需要充电才能行驶。
车辆配备有充电口，可以使用相关充电设备将车辆连接到电源进行充电。
6. 车内设备的使用：比亚迪e2还配备有车内音响、空调和导航系统等设备，可以根据需要进行操作和使用。
请注意，以上操作方法仅为简要介绍，具体操作方法可以参考比亚迪e2的用户
手册或向销售商咨询。

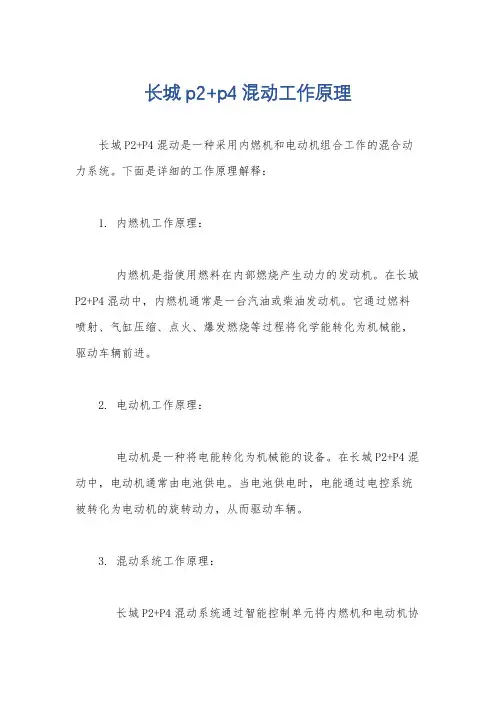

长城p2+p4混动工作原理长城P2+P4混动是一种采用内燃机和电动机组合工作的混合动力系统。
下面是详细的工作原理解释：1. 内燃机工作原理：内燃机是指使用燃料在内部燃烧产生动力的发动机。
在长城P2+P4混动中，内燃机通常是一台汽油或柴油发动机。
它通过燃料喷射、气缸压缩、点火、爆发燃烧等过程将化学能转化为机械能，驱动车辆前进。
2. 电动机工作原理：电动机是一种将电能转化为机械能的设备。
在长城P2+P4混动中，电动机通常由电池供电。
当电池供电时，电能通过电控系统被转化为电动机的旋转动力，从而驱动车辆。
3. 混动系统工作原理：长城P2+P4混动系统通过智能控制单元将内燃机和电动机协调工作，以最优化的方式提供动力。
具体工作原理如下：启动和低速行驶阶段：当车辆启动或低速行驶时，电动机负责提供动力。
电池供电，电能转化为机械能，驱动车辆前进。
此时内燃机处于关闭状态，减少燃料消耗和排放。
高速行驶和加速阶段：当车辆需要更大的动力输出时，内燃机会被启动。
内燃机通过燃烧燃料提供动力，同时驱动发电机发电，为电池充电。
电动机和内燃机同时工作，提供更大的动力输出。
制动和减速阶段：当车辆制动或减速时，动能会通过电动机转化为电能，并储存在电池中。
这种能量回收系统称为再生制动，可以提高能源利用率和减少制动能量的浪费。
充电阶段：当车辆行驶过程中，内燃机可以通过驱动发电机发电，为电池充电，以补充电池的能量储备。
总的来说，长城P2+P4混动系统利用内燃机和电动机的协同工作，根据车辆行驶状态和驾驶需求，智能地控制能源的分配和使用，以达到节能减排、提高燃油经济性和驾驶性能的目的。
丰田THS-II(TOYOTA HYBRID SYSTEM-II)属功率分流型混合动力架构(图1)，其关键部件是动力分配行星齿轮(Power Split Device简称PSD)，在行星齿轮排中已知两根轴的转速就能确定第三根轴的转速(基于行星齿轮排的传动特性)，类似的也可以由此确定三根轴之间的转矩关系(行星齿轮排杠杆扭矩受力平衡特性)。
因此，只有当MG1吸收机械功率并且将其转换为电功率时，才可实现沿机械路径的功率传输，通过这种方式会持续产生电功率，因不可能将其全部存储到HV蓄电池中，并且出于效率原因的考虑，这样做也没有意义。
通过使用直接位于输出轴上的电动机/发电机MG2可形成一条电力路径，可将产生的电功率再次直接转换为机械驱动功率，根据由轮速和期望车轮驱动扭矩构成的行驶需求产生一个发动机优选转速，并通过电动机/发电机MG1的转速调节使发动机达到该转速。
车轮所需的驱动扭矩由发动机产生，其中一部分通过机械路径，另一部分通过电力路径传输至车轮。
图1 THS-II混合动力架构同其他混合动力汽车一样，HV蓄电池通常被用于对驱动系统运行状态产生有针对性的影响，借助于HV蓄电池的帮助，可使发动机在期望的车轮扭矩下不工作在过高或过低的负荷状态下，利用存储在HV蓄电池里的能量可实现关闭发动机，仅由电动机/发电机MG2单独用于驱动车辆，以避免发动机工作于极差的工作区域。
THS-II通过2条路径使串联和并联混合驱动的基本原理得到组合，因此功率分流也被称为串并联拓扑结构。
该方案的一大优点在于无级可调的传动比(E-CVT)和与此相关的发动机最佳工作点的自由选择。
此外，传动系统可以在没有传统变速器，特别是没有换挡与离合元件的情况下实现无级变速，且变速时没有牵引力中断，从而保证了较高的行驶舒适性，此外还可以省去某些机械部件。
早在94年，丰田公司就已对该架构申请了产权专利，当前该混合动力架构搭载于国内的一丰、广丰部分混合动力车型，诸如：卡罗拉、雷凌、亚洲龙、凯美瑞、RAV4，以及Lexus的全系混合动力车型，诸如：CT200h、UX260h、ES300h、RX450h、LS500h等。
简述混合动力电动汽车的组成摘要：一、混合动力电动汽车的定义与特点二、混合动力电动汽车的组成部件1.动力系统2.电池组3.电机4.燃油发动机5.控制系统6.充电系统7.制动系统8.悬挂系统三、各组成部件的作用与优化四、混合动力电动汽车的优势与应用前景正文：混合动力电动汽车（Hybrid Electric Vehicle，简称HEV）是一种采用燃油发动机与电动机共同驱动的汽车，既具有燃油车的长途驾驶能力，又能在短途城市驾驶时实现低油耗、低排放。
近年来，随着环保意识的增强和新能源汽车技术的不断发展，混合动力电动汽车在全球范围内逐渐受到关注。
一、混合动力电动汽车的定义与特点混合动力电动汽车是一种采用燃油发动机与电动机共同驱动的汽车，通过控制系统智能地分配两种驱动源的功率，实现最佳燃油经济性和环保性能。
混合动力电动汽车具有以下特点：1.低油耗：在低速行驶、加速、爬坡等工况下，优先采用电动机驱动，降低油耗。
2.低排放：在制动过程中，电动机可将多余的能量转化为电能储存在电池组中，减少燃油发动机的排放。
3.纯电动行驶：在短途城市驾驶时，可切换至纯电动模式，实现零排放。
4.驾驶舒适性：混合动力电动汽车在行驶过程中，可自动切换燃油发动机与电动机驱动，减小发动机的抖动，提高驾驶舒适性。
二、混合动力电动汽车的组成部件1.动力系统：负责将燃油发动机和电动机产生的动力传递给驱动轮。
2.电池组：储存电动机回收的制动能量，以及在纯电动模式下为车辆提供动力。
3.电机：在电动模式下为车辆提供动力，同时在制动过程中回收能量。
4.燃油发动机：在混合动力模式下为车辆提供动力，并与电动机协同工作。
5.控制系统：智能地控制燃油发动机和电动机的功率分配，实现最优性能。
6.充电系统：为电池组充电，提高续航里程。
7.制动系统：在制动过程中，将电动机的能量转化为电能储存，提高能量利用率。
8.悬挂系统：提高行驶稳定性，降低噪音、振动和排放。
三、各组成部件的作用与优化1.动力系统：采用高效、轻质的传动部件，降低动力损失，提高燃油经济性。
任务二混合动力电动汽车结构原理学习目标知识目标1.能说出并联式混合动力电动汽车的特点；2.能说出混联式混合动力汽车的工作模式；3.能说出混合动力电动汽车高压部件。
能力目标1.能在混合动力电动汽车上找出各高压部件的安装位置；2.能在混合动力电动汽车上找出与传统汽车的区别。
素养目标1.能够规范操作方法和步骤，合理使用劳动防护设备及工具设备，保障设备和人身安全；2.能够严格遵守实训场地纪律，遵守场地规章制度、环保要求；3.能够自觉保持整洁、有序、健康的作业环境，及时打扫卫生、整理场地，养成爱劳动、爱学校、爱护公物的习惯；4.能够对完成的实操任务进行自我评估，具备自我反省、自我发现的意识，增强自信心和勇于担当的责任心。
任务描述你知道混合动力电动汽车由哪些部件组成吗？混合动力电动汽车与传统汽车有哪些区别呢？任务准备一、知识准备混合动力电动汽车与传统燃油汽车的最大区别在于其动力系统，混合动力电动汽车通常至少拥有两个动力源和两个能量储存系统。
尽管不能实现零排放，但其动力性、经济性以及排放等性能可以在一定程度上缓解汽车发展与环境污染、能源危机的矛盾。
（一）串联式混合动力电动汽车串联式混合动力电动汽车由发动机、发电机、电动机、动力电池、变压器等组成。
以串联方式组成其动力单元系统，发动机仅仅用于发电，发电机所发出的电能供给电动机，电动机驱动汽车行驶，如图4-1所示。
发电机发出的部分电能向动力电池充电，来延长混合动力汽车的行驶里程。
图4-1 串联式混合动力电动汽车结构原理另外，动力电池还可以单独向电动机提供电能来驱动电动汽车，使混合动力汽车在零污染状态下行驶。
1.串联式混合动力汽车的三种基本控制模式（1）主要利用电池来驱动车辆，仅当荷电状态（State Of Charge，SOC）降低到最小限值时，发动机才起动，发动机在最高效率区以输出恒定功率的方式工作，当SOC回升到最大限值时发动机关机。
这种控制模式的主要缺点是发动机的起动和关停会贯穿于车辆行车的整个过程，由于发动机每次关机期间，发动机和催化转换器装置的温度会降低，从而导致它们的效率降低。
