钻孔灌注桩施工工艺工法1 前言1.1工艺工法概况灌注桩是指在工程现场通过机械钻孔、钢管挤土或人力挖掘等手段在地基土中形成桩孔，并在其内放置钢筋笼、灌注混凝土而做成的桩，依照成孔方法不同，灌注桩又可分为沉管灌注桩、钻孔灌注桩和挖孔灌注桩等几类。

钻孔灌注桩是按成桩方法分类而定义的一种桩型。

其中冲击钻、回旋钻、旋挖钻为成孔灌注桩最常用的成孔机械和工艺方法。

1.2工艺原理先用机械或人工成孔，然后再安放钢筋笼、灌注混凝土的基础桩，以达到地基承载力的要求。

2 工艺工法特点2.1冲击钻成孔灌注桩特点是设备构造简单，适用各种复杂地质，操作方便，所成孔壁较坚实、稳定，塌孔少、不受施工场地限制等。

但用水量大，泥浆排放量大，污染环境，扩孔率较难控制。

2.2回旋钻、旋挖钻成孔灌注桩特点用于一般地质条件、各种大小孔径（500～1200mm）和深度（10～50m），护壁效果好，成孔质量可靠，施工无噪声、无振动、无挤压。

机具设备简单，操作方便，费用较低，成孔速度较快。

3 适用范围本标准适用于回旋钻成孔、冲击钻成孔、旋挖钻成孔等灌注桩的施工。

4 主要技术标准《建筑工程施工质量验收统一标准》(GB50300)《建筑地基基础工程施工质量验收规范》(GB50202)《建筑地基基础设计规范》(GB50007)《建筑桩基技术规范》(JGJ94)《建筑桩基检测技术规范》(JGJ106)5 施工方法5.1冲击钻成孔灌注桩系采用冲击式钻机或卷扬机悬吊冲击钻头（冲锤）上下往复冲击，将硬质土或岩石破碎，部分碎渣被挤入孔壁中，大部分成为泥渣，通过泥浆正反循环出渣成孔，再灌注混凝土成桩。

5.2回旋钻、旋挖钻的成孔是用专用钻机成孔，灌注混凝土成桩。

6 工艺流程及操作要点6.1施工工艺流程图1 泥浆护壁钻孔灌注桩施工工艺流程图图2 干钻成孔灌注桩施工工艺流程图6.2操作要点6.2.1桩位放样钻孔桩定位使用十字定位法标出钻孔桩位置并编号，桩位测量利用主体结构的轴线，采用全站仪测量定位，保证孔位准确无误，同时考虑各种施工误差。

图文式钻孔灌注桩交底一、施工工艺流程1.平整场地→2.桩位放样→3.埋设护筒→4.钻机就位→5.钻进成孔→6.渣样留置→7.地质核查→8.成孔检查→9.清孔及沉渣检查→10.声测管安装→11.钢筋笼吊装→12.安装导管→13.首批混凝土灌注→14.混凝土灌注具体流程及要求：1.平整场地：施工前先对场地进行清除杂物，换除软土，平整压实。

工作平台坚固稳定，能承受施工作业时所有静、活荷载，施工现场与便道之间需压实修整成平面，能够保证施工设备安全出入施工现场。

2.桩位放样：钻孔桩施工前测量人员采用全站仪进行精确测量，并与两端导线点联测，形成闭合三角网后，精确测定桥梁墩、台位，进而测放出钻孔桩位置，并放样出桩位中心点，埋设护桩。

3.埋设护筒：埋设护筒时采用机械挖孔埋设，外围用粘土夯实，在孔口埋设厚10～12mm钢护筒，护筒内径不小于钻头直径20cm，埋入基岩，护筒顶面应高出施工水位或地下水位2.0m，并高出施工地面50cm。

在“十”字交叉点挂吊一线锤，自然下放，观察护筒中心竖直线与桩中心线是否重合，平面误差不得大于5cm，倾斜度不得大于1％，以此来校核护筒的准确安放位置。

4.钻机就位：钻机就位前，应对主要机具及配套设备进行检查、维修。

放置钻机的钻杆应保持竖直，钻头中心和钻孔中心线的偏差不得大于2cm，钻进过程中经常检查，如有问题及时纠正。

钻孔桩施工现场在对应的位置摆放施工标示牌，标识牌内容应包括：墩号桩号、设计桩长、设计桩径、护筒顶标高、施工负责人、现场安全员等内容。

5.钻进成孔：开钻时时，轻压慢进，并及时将优质的膨润土泥浆注入孔内，平衡地层压力，并在孔壁四周形成护壁，通过钻头旋挖切削土体，提出孔外，打开钻头底盖倒土至铲车斗内运至指定地点。

钻机配备电子控制系统显示并调整钻杆的垂直度，同时在钻杆两个侧面均设有垂直度仪，在钻进过程中有专人观察，随时指挥机手调整钻杆垂直度。

6.渣样留置：钻孔过程中每钻进1m留取渣样一次，当地质发生变化时要及时捞取渣样，检查并记录土层变化情况，并与地质剖面图核对，分析地质吻合情况，以便控制钻进速度和泥浆的指标，密切观察有无异常情况，有异常情况应立即停钻，分析原因，及时处理。

岩土施工工艺详解系列（一）：冲击钻钻孔灌注桩冲击钻钻孔灌注桩施工工艺流程图一施工准备· 场地整平（1）开挖前场地完成三通一平。

地上、地下的电缆管线、设备基础等障碍物均已排除处理完毕。

各项临时设施如临时电、临时水、安全设施准备就绪。

（2）熟悉施工图纸及场地的地下土质、水文地质资料。

（3）操作前应对吊车等进行安全可靠的检查和试验，确保施工安全。

（4）场地应先按设计图纸要求的标高进行平整，清除桩位处地上、地下一切障碍物（包括大块石、树根和垃圾等），场地低洼处须回填夯实。

· 泥浆池二测量定位· 测量定位先根据规划部门测设的建筑物定位坐标点和高程点，在场区内用全站仪引测现场控制网点，经甲方代表及监理核验后，作为现场施工放样的依据。

然后根据该点进行轴线、桩位放样和标高控制。

现场控制点用混凝土浇筑，并安设防护标志，防止施工中碰撞而发生位移。

桩位测定分初测、复测，分别为挖埋护筒前和埋设护筒后，复测合格后，打入Ф12定位钢筋一根，作为钻孔机定位标点，然后用水准仪测定其护筒和地坪标高，经甲方、监理工程师验收合格后方可就位施工。

三埋设护管· 埋设护管1 、护筒埋设应准确、稳定，护筒中心与桩位中心的偏差不得大于20mm，护筒的倾斜度不大于1%。

2、护筒一般用4～8mm钢板制作，其内径应大于设计桩径200mm，其上部开设1～2个溢浆孔。

3 、护筒的埋设深度：在粘性土中不宜小于1.5m；砂土中不2.0m宜小于；护筒顶端高出地面30cm。

4、护筒作用：保护孔口、定位导向，隔离地表水、保持孔内水头高度，防止塌方，固定钢筋笼等。

· 埋设十字护桩为了校正护筒及桩孔中心，在挖护筒之前采用“ ”字交叉法在护筒以外较稳定的部位设4个定位桩，定位桩采用φ20钢筋，在位于护筒边1～2m位置进行埋设，定位桩顶高于护筒顶20cm，且埋入地面不小于30cm，并浇筑20cm厚半径20cm圆型混凝土，进行固定，并用红油漆标识，施工中做好定位桩的保护工作。

灌注桩施工技术图文详解泥浆护壁成孔灌注桩泥浆护壁成孔是利用泥浆保护稳定孔壁的机械钻孔方法。

它通过循环泥浆将切削碎的泥石渣屑悬浮后排出孔外，适用于有地下水和无地下水的土层。

成孔机械有潜水钻机、冲击钻机、冲抓锥等。

泥浆护壁成孔灌注桩的施工工艺流程：测定桩位、埋设护筒、桩机就位、制备泥浆、机械(潜水钻机、冲击钻机等)成孔、泥浆循环出渣、清孔、安放钢筋骨架、浇筑水下混凝土。

一、埋设护筒和制备泥浆①钻孔前，在现场放线定位，按桩位挖去桩孔表层土，并埋设护筒。

钻孔灌注桩-护筒埋设见图2－18。

护筒高2m左右，上部设1～2个溢浆孔，是用厚4～8mm钢板制成的圆筒，其内径应大于钻头直径200mm。

护筒的作用是固定桩孔位置，保护孔口，防止地面水流入，增加孔内水压力，防止塌孔，成孔时引导钻头的方向。

②在钻孔过程中，向孔中注入相对密度为1.1～1.5的泥浆，使桩孔内孔壁土层中的孔隙渗填密实，避免孔内漏水，保持护筒内水压稳定；泥浆相对密度大，加大了孔内的水压力，可以稳固孔壁，防止塌孔；通过循环泥浆可将切削的泥石渣悬浮后排出，起到携砂、排土的作用。

钻孔灌注桩-护筒埋设二、成孔1、潜水钻机成孔①潜水钻机成孔示意图潜水钻机成孔示意图如下图所示。

潜水钻机钻孔示意图1－钻头；2－潜水钻机；3－电缆；4－护筒；5－水管；6－滚轮（支点）；7－钻杆；8－电缆盘；9－5KN 卷扬机；10－10KN卷扬机；11－电流电压表；12－启动开关②工作方式潜水钻机是一种旋转式钻孔机，其防水电机变速机构和钻头密封在一起，由桩架及钻杆定位后可潜入水、泥浆中钻孔。

注入泥浆后通过正循环或反循环排渣法将孔内切削土粒、石渣排至孔外。

③排渣方式潜水钻机成孔排渣有正循环排渣和反循环排渣两种方式，如下图所示。

a.正循环排渣法:在钻孔过程中，旋转的钻头将碎泥渣切削成浆状后，利用泥浆泵压送高压泥浆，经钻机中心管、分叉管送入到钻头底部强力喷出，与切削成浆状的碎泥渣混合，携带泥土沿孔壁向上运动，从护筒的溢流孔排出。

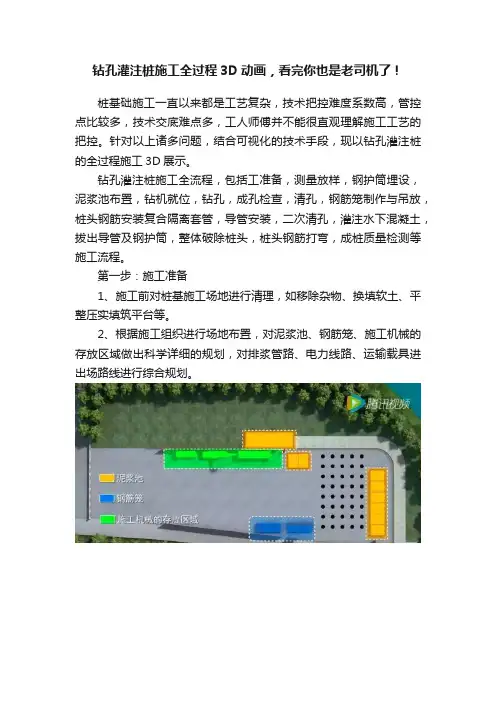

钻孔灌注桩施工全过程3D动画，看完你也是老司机了！桩基础施工一直以来都是工艺复杂，技术把控难度系数高，管控点比较多，技术交底难点多，工人师傅并不能很直观理解施工工艺的把控。

针对以上诸多问题，结合可视化的技术手段，现以钻孔灌注桩的全过程施工3D展示。

钻孔灌注桩施工全流程，包括工准备，测量放样，钢护筒埋设，泥浆池布置，钻机就位，钻孔，成孔检查，清孔，钢筋笼制作与吊放，桩头钢筋安装复合隔离套管，导管安装，二次清孔，灌注水下混凝土，拔出导管及钢护筒，整体破除桩头，桩头钢筋打弯，成桩质量检测等施工流程。

第一步：施工准备1、施工前对桩基施工场地进行清理，如移除杂物、换填软土、平整压实填筑平台等。

2、根据施工组织进行场地布置，对泥浆池、钢筋笼、施工机械的存放区域做出科学详细的规划，对排浆管路、电力线路、运输载具进出场路线进行综合规划。

第二步：测量放样1、技术人员采用全站仪进行桩位放样，并对桩位逐桩复核，形成测量交接桩记录，符合要求后由技术人员报监理单位复核。

于桩位四周埋没十字护桩，且十字护桩需高出护筒顶面，必须用砂浆或混凝土进行加固保护，以备钻进过程中对桩位进行检验。

第三步：钢护筒埋设1、钢护筒采用12mm厚钢板卷制而成，长度10m护筒制作应满足不同钻孔方式对护筒刚度和强度的要求。

2、采用振动锤埋设护筒，首先在孔位处挖深一米的浅坑，再利用振动锤夹住护筒吊装到位后直接振动压入土中。

3、护筒埋设应符合规范要求，护筒外侧用粘土填满夯实，护筒顶应高出地面0.5m，严防地表水或其他杂物进入护筒内。

第四步：泥浆池布置1、护筒埋设后，在桩位处浇筑20cm厚混凝土作业平台，采用暗管法布设泥浆管路，注意预埋泥浆通道。

2、紧领桩基作业平台设置泥浆池，泥浆池采用拼装式钢套箱构造，钢套箱尺寸为12x6x2.5m,一箱两室，分级沉淀取渣，泥浆池为沉淀池、储浆池，从钻孔桩中流出带有钻渣的泥浆排放至沉淀池，经沉淀池初步沉淀后流入储浆池供泥浆泵吸入。

钻孔灌注桩施工工艺流程（图文教程）！一、钻机选择（1）根据工程地质情况，可选用的最常见钻机类型有：旋挖钻机、冲击钻机、回转式钻机(正、反循环）。

旋挖钻冲击钻回旋式钻机（2）不同地质的钻机选择：旋挖钻机：主要用于粘土、粉土、回填土、中等密实以上的砂土层中的钻孔施工。

冲击钻机：主要用于地质坚硬，有岩层分布地层的钻孔施工。

回转式钻机：适用于粘土、砂土层中钻孔施工。

二、施工工艺流程图工艺流程图三、施工准备❶场地整理、填筑作业平台：平整场地，清除杂物，换除软土，夯打密实，以免钻机不均匀沉陷。

桥墩位于河中时，尽量采用围堰筑岛方式修筑工作平台，为水中桩创造陆地条件。

❷泥浆池：泥浆池容量必须保证钻孔水头高度，并能容纳灌注混凝土时的桩孔排出的泥浆量。

水上平台如果受场地限制，可配泥浆船或泥浆箱。

四、桩位放样护筒埋设❶项目部测量人员放好桩位中心点后，报测量监理工程师验收，合格后埋置护筒，埋设完毕，经项目部技术人员、监理复核后钻机就位，开钻。

❷护筒顶宜高于地面0.3m或水面1-2m，埋置深度在旱地或筑岛处宜为2-4m。

护筒底和外侧用黏土回填夯实，使护筒外侧不漏泥浆。

❸桩位定点时，每个桩位至少4点护桩。

护筒中心线与桩位中心线的允许偏差不大于20mm，护筒应垂直。

桩位中心偏差不得大于5cm。

五、泥浆制备一、制备方法方法一：将粘土倒入泥浆池，注水，用挖掘机进行搅拌，然后用泥浆泵将泥浆从泥浆池一端抽至另一端，过程中掺入适量火碱、膨润土（能保证泥浆三大指标的前提下可以不加），直至泥浆均匀。

方法二：将粘土倒入埋设的护筒中，使用冲击钻钻锤造浆，过程中掺入适量火碱、膨润土（能保证泥浆三大指标的前提下可以不加），直至泥浆均匀。

二、泥浆标准⑴比重：冲击钻使用管形钻头钻孔时，入孔泥浆比重可为1.1～1.3；冲击钻使用实心钻头钻孔时，孔底泥浆比重不宜大于：黏土、粉土1.3；大漂石、卵石层1.4；岩石1.2；旋挖钻钻孔时入孔泥浆比重可为1.05～1.15；⑵黏度：入孔泥浆黏度，一般地层为16～22s，松散易坍地层为19～28s。

钻孔灌注桩施工全过程钻孔灌注桩：概念：是指采用不同的钻孔方法，在土中形成一定直径的井孔，达到设计标高后，将钢筋骨架（笼）吊入井孔中，灌注混凝土形成的桩基础。

施工主要工序：场地准备-埋设护筒-制备泥浆-钻孔-清孔-钢筋笼入孔-灌注水下混凝土等。

成孔下导管和钢筋笼灌注水下混凝土成桩一、场地准备旱地：平整、夯实场地浅水：筑岛深水：围囹法二、埋设护筒1、护筒的作用：固定桩孔位置，保护孔口，防止地面水流入，增加孔内水压力，防止塌孔，成孔时引导钻头的方向。

2、护筒的制作要求：①护筒通常采用钢筋混凝土和钢制两种，视具体情况而定。

钢护筒厚4~8mm，钢筋混凝土护筒厚8~10cm 。

护筒上部设1～2个溢浆孔。

②护筒的内径比钻孔桩设计直径稍大。

用回转钻机钻孔的宜加大20～30厘米；用冲击钻和冲抓钻钻孔的宜加大30～40厘米。

3、护筒的埋设要求①钻孔前，在现场放线定位，按桩位挖去桩孔表层土，并埋设护筒。

②埋设护筒可采用挖埋或锤击、振动、加压等方法。

③埋置深度一般情况为2—4米，特殊情况应加深。

④护筒顶端高程应满足孔内水位设置高度的要求；护筒入土深度三、泥浆制备泥浆作用：在孔壁形成泥皮稳定孔壁、悬浮钻渣、润滑钻具、正循环排渣。

组成及要求：①水：水的PH值7～8之间，不含杂质；②粘土（或膨润土）：塑性指数大于25，粒径小于0.005mm颗粒含量多于总量的50%，相对密度为1.1～1.5；③添加剂：无机：纯碱等促使颗粒分散、防止凝聚下沉。

有机：丹宁液、拷胶液等降低粘度。

泥浆池泥浆护壁成孔灌注桩：泥浆池泥浆指标检测仪器四、钻架与钻机就位要求①能够承受钻具和其他辅助设备的重量，具有一定的刚度，具有足够的高度。

②钻孔过程中，成孔中心必须对准桩位中心，钻架必须保持平稳，不发生位移、倾斜和沉陷。

③钻架安装就位时，应详细测量，底座应用枕木垫实、塞紧，顶端用缆风绳固定平稳，并在钻进过程中经常检查。

五、钻孔钻孔：冲击法冲抓法旋转法1、冲击钻机钻孔钻头：十字形管形十字钻头冲击钻孔的施工要点：邻孔混凝土达2.5MPa后开钻；开孔小冲程；孔深为钻头高加冲程后正常冲击。
