零件的连接PPT课件

  • 格式：ppt
  • 大小：4.82 MB
  • 文档页数：52

下载文档原格式

  / 52

合集下载

工程制图第9章 零件间的连接方式

工程制图第9章 零件间的连接方式
垫圈 GB/T931987 20
图例
标记形式
说明
名称 标准编号 螺纹 代号 ×公称长度
螺纹规格d＝M10、公称长度l ＝50 mm（不包括头部）的六 角头螺栓。
名称 标准编号 螺纹 代号 ×公称长度
螺纹规格d＝M12、公称长度l ＝40 mm（不包括旋入端）的 双头螺柱。
名称 标准编号 螺纹 代号
螺纹规格D＝M16的六角螺母。
9.1 螺纹连接
螺纹连接是一种广泛使用的可拆卸的固定连接方式 常用的螺纹紧固件有：
9.1.1常用螺纹连接件的种类和标记
标记示例
螺栓 GB/T5782-
2000 M10×50
螺柱 GB/T898-
1998 M12×40
螺母 GB/T61702000 M16
垫圈 GB/T97.21985 16-
140HV
键连接分为平键连接、半圆键连接、楔键连接和花键连接
1.平键连接
2.半圆键连接
3.楔键连接
4.花键连接
9.3.2销连接
销主要用于零件间的连接和定位。常见的有圆柱销、圆锥销和开口销
1.圆锥销孔加工过程和连接画法
2.圆柱销连接的画法 3.开口销连接画法
9.2铆钉连接
铆钉连接是用铆钉将构件、部件或板件连成整体的连接方式
9.2.1铆接的种类 （1）活动铆接 活动铆接也称为铰链铆接。它的结合部分可以相互转动，不是刚性连接。
（2）固定铆接 固定铆接的结合部分不能活动，是刚性连接，适用于需要有足够强度的结构。
9.2.2铆接的形式
铆接的形式是由零件相互结合的位置来决定的 （1）搭接 （2）对接
螺钉 GB/T71-
名称 标准编号 螺纹 螺纹规格d＝M5、公称长度l＝

零部件装配PPT课件

零部件装配PPT课件
第11页/共23页
活动一：过盈配合的装配
对一些配合件，在安装前先装配好，然后，进行 吊装。
过盈配合常用装配方法： 锤击 压装 热装 冷装
第12页/共23页
（一）常温下的压装配合
1．特点及应用 操作方法简单，动作迅速；适用于过盈
量较小的配合。
第13页/共23页
2．方法
1）锤击法： 配合面要求低、长度较短，采用
第20页/共23页
第21页/共23页
习题
已知：托轮与托轮轴是过盈配合，预热 装配，经测量最大过盈量为0.42mm，材 料45（Kα=12*10-6/℃）轴孔基本尺寸 250 mm，装配时室温为5℃。试确定其 加热温度和测温方法。
第22页/共23页
感谢您的观看！
第23页/共23页
（2）部件
由两个或两个以上零件相结合而成为机器的一 部分，称为部件。
第1页/共23页
（3）装配单元
可以独立进行装配的部件，称为装配单元。
第2页/共23页
（4）基准零件或基准部件
最先进入装配的零件或部件，称基 准零件或基准部件。
它们的作用是连接需要装在一起 的零件或部件，并决定这些零件或部 件之间的正确位置。
过渡配合的连接件。 2）压入法： 加力均匀，方向易控、效率高；
主要用于过盈配合。
第14页/共23页
Hale Waihona Puke 3．装配工艺1）验收装配机件
2）计算压入力
3）装入
第15页/共23页
注意事项： 清洁、涂油； 加力均匀并导正； 速度不可过快、过猛； 压装到位； 锤击时不要打坏工件。
第16页/共23页
（二）热装配合
零件加热。
第18页/共23页

《铆钉连接讲座》PPT课件

《铆钉连接讲座》PPT课件

铆钉代号及铆钉排尺寸标 注
三、标准示例：
〔a〕图为单 排铆钉尺寸标 注：
三、标准示例：
〔b>图为双排交错 铆钉排尺寸标注：
〔三c〕、图标为准沿圆示周例分布：的铆钉排尺寸标注：
铆钉连接简介
• 铆钉连接的基本知识 • 铆钉连接的画法 • 铆钉代号及铆钉排尺寸标注
铆钉连接的基本知识
一、什么是铆钉连接？ 利用铆钉把两个或两个以上的零件或部 件,连接成为一个整体称为铆钉连接,简称 铆接.
铆钉连接的基本知识
二、铆钉的形式： 铆钉是由铆钉杆和铆钉头组成. 按铆钉头的形状分：半圆头、平锥头、 沉头、半沉头等种类.
铆钉连接画法
三、当同一图上有几种不同的铆钉时,可采 用四分之一或二分之一涂黑和不涂黑来 区分和说明.
铆钉代号及铆钉排尺寸标 注
一、铆钉代号
铆钉是标准件,其形状和尺寸可从有关标 准中查到,其标记的格式如下：
铆钉代号及铆钉排尺寸标 注
二、铆钉排尺寸标注方法
铆钉排的尺寸,通常包括边距E、离板材侧 壁的距离A、铆钉间距t三个尺寸.
铆钉连接的基本知识
三、铆接方法
铆钉连接画法
一、在一般情况下,铆钉按实际投影画铆钉按不剖绘制.
铆钉连接画法
二、如果图中只有一种铆钉,则只按实际投 影画出一、二个,其余铆钉在与轴线平行 的视图上,用轴线表示铆钉间距：在与轴 线垂直的视图上,用十字细线表示铆钉分 布的位置即可.

零件的连接-各种类型连接件

零件的连接-各种类型连接件

120°
19:55:51
螺孔深度 钻孔深度
螺纹终止线
大径圆约画3/4圈
剖面线画到粗实线为止
18
§12. 3 螺纹的制图表达-螺纹连接的画法
A
A－A
螺栓不剖
A
旋入深度 螺纹深度
相邻两零件剖 面线方向相反
钻孔深度
螺纹连接部分，按外螺纹画法绘制，其余部分按内、 外螺纹各自的规定画法表示
剖面线画到粗实线为止
型 梯形 梯形螺纹α=30 °
螺纹密封的管螺纹α=60 °
螺纹6要素：牙型、直径、螺距、导程、线数和旋向。
• 标准螺纹（6要素均符合标准的螺纹）
• 特殊螺纹（牙型符合标准的螺纹，但公称直 径不符合标准）
• 非标螺纹（牙型不符合标准的螺纹）
19:55:51
12
第12章 零件的连接
§12.1 概述 §12.2 螺纹的基本要素 §12.3 螺纹的制图表达 §12.4 螺纹紧固件及其联结画法 §12.5 键、销及其联结画法
必须标注螺距，多线梯形螺纹应标注“导程（P螺距）”
旋向 右旋不标，左旋螺纹标注代号“LH”
公差带代号 螺纹的制造精度。
旋合长度代号 长L 短S，中等旋合长度不标
19:55:51
20
§12. 3 螺纹的制图表达-普通螺纹与梯形螺纹
M 10×1 - 6H-S
Tr 40×14(p7) LH - 8e-L
3
§12.2 螺纹的基本要素与种类
螺纹6要素：牙型、直径、螺距、导程、线数和旋向。
内螺纹
外螺纹
19:55:51
以外螺纹为例进行讲解
4
§12.1螺纹的基本要素-直径
螺纹的直径有大径（d或D）、小径（d1或D1）、 中径（d2或D2）之分。普通螺纹和梯形螺纹的大径又 称（公称）直径。

机械基础教材第五章连接与紧固知识ppt课件

机械基础教材第五章连接与紧固知识ppt课件
16
§5.2 键连接与销连接
三、销连接 销连接主要用来固定零件间的相对置，与平键连接相比较，它所承受的载荷 要小，主要起定位作用。分圆柱销和圆锥销两种。圆锥销标准锥度为1：50，且 以小端直径为标准。两者都选过渡配合。有时也用开口销。
17
【认标记 识参数】 圆柱销的主要参数有公称直径d、公称长度l，标记示例： ①公称直径d=8mm、公差为m6、公称长度l =30mm、材料为钢、不经
•
⑦螺纹升角λ
②小径d1 ④线数n ⑥导程Ph ⑧牙型角ɑ
λ
19
§5.3 螺纹连接
旋向: 判断旋向时必须把螺纹的轴线竖直起来，从螺纹线的下端向上看， 螺旋线向左上倾斜，则为左旋；向右倾斜，则为右旋。
升角: 螺纹的升角与自锁性关系密切，相同大径的螺纹，其螺矩越大， 则升角越大，自锁性越差。
20
§5.3 螺纹连接
29
§5.4 弹性连接
二、弹性连接的功用 ①缓冲吸振 改善被连接件的工作平稳性，如车上的悬挂弹簧。 ②控制运动 适应被连接件的工作位置变化，如内燃机上的阀门弹簧。 ③储能输能 提供被连接件运动所需动力，如钟表上的发条弹簧。 ④测量载荷 标志被连接件所受外力的大小，如弹簧秤中的弹簧。
30
§5.5 联轴器与离合器
联轴器的主参数为公称转矩Tn，N•m。联轴器的型号由组别代号、 品种代号、结构型式代号和规格代号组成。联轴器公称转矩顺序号或 尺寸参数，为联轴器的规格代号。
36
§5.5 联轴器与离合器
联轴器的轴孔形式及代号如下图所示。
37
§5.5 联轴器与离合器
联轴器的连接型式有多种，其中的3种如下图所示。
38
12
§5.2 键连接与销连接

《铆接焊接和胶接》课件

《铆接焊接和胶接》课件

常见问题和解决方案
无法预热零件
可采用更大容量功率的加热器 或合金扩散预焊或设法利用贴 合和熔化薄膜显著获得预热带。
纹形和表面开裂
导致表面开裂的原因可能是焊 接技术错误或焊接冷却速度过 快。采用低热输入、高电流强 度并窄焊缝，同时缩短焊缝的 长宽比可修正这一问题。
操作习惯错误
可能存在这一问题源于操作人 员没有经过足够的培训或缺乏 操作经验。合适的培训和持续 的实践可以改善这一状况。
《铆接焊接和胶接》PPT 课件
本课程将介绍铆接、焊接和胶接的应用、分类、操作方法以及实际应用。学 习这些知识将有助于你在相关行业获得巨大的竞争优势。
铆接的分类多个过薄钣金件铆在
间接铆接
2
一起的铆接方式。
通过一个或多个垫片将连接材料纳入铆
合范围的铆接方式。
3
半睡眠铆接
通过一个有限的模量，把基材的两边牢 固地链接在一起的铆接方式。
胶接在哪些行业中应用
胶接技术逐渐替代了传统的机械连接和热处理连 接技术，在建筑、汽车、飞机和其他工业领域得 到了广泛应用。
安全注意事项
1
铆接的安全注意事项
穿戴好防护用品，包括手套、工作服、护目镜、耳塞等。防止高温引起的火灾。
2
胶接的安全注意事项
操作时戴手套和护目镜，选择排气良好的通风设备，并保持工作区域清洁。对于 有害气体要密闭存放严加管制。
操作方法
铆接操作步骤
准备工作，准备铆钉和仪器，调节好参数。两个或多个零件定位、提取杆定位、钻孔、钻孔 加工、检查。
胶接操作步骤
准备工作，准备基材和胶水，调节好适当的温度条件。处理胶水，涂抹等待，对齐定位，施 加压力，半固化，离模、整理、质检。
实际应用

《螺纹紧固件的连接》PPT课件

《螺纹紧固件的连接》PPT课件
螺纹紧固件的连接
2021/4/25
7月28日
1
• • 在装配图中零件的连接广泛采用螺纹、键、
销等连接方式，绘制装配图时应学会这些 连接图的绘制方法。 • 螺纹紧固件的连接是一种可拆卸连接， 常用的形式有：螺栓连接、螺钉连接、 （双头）螺柱连接。
2021/4/25
2
一 螺栓连接
• 1 常用在经常拆卸而被连接件不太厚，并 能加工成通孔的情况。
2021/4/25
17
开槽圆柱头螺钉简图
2021/4/25
18
旋入深度----下板
2021/4/25
19
为使螺钉连接牢固， 螺钉的螺纹长度b应 大于旋入深度L1， b=L1+0.5d
2021/4/25
20
带有沉孔的开槽沉头螺钉
2021/4/25
21
没有沉孔的开槽盘头（圆柱头）螺钉
t
l
bm
0.5d
• 也可以按以下顺序：先画两板（注意接 触面画成一条线），再画垫圈、螺母，最 后画螺栓（注意与孔有间隙画成两条线， 两板接触面投影线画进间隙内。）
2021/4/25
5
• 2 在装配图中，螺栓、螺母的六角头 采用一定的比例画法和简化画法。
2021/4/25
6
1 螺栓连接的比例和简化画法
do=1.1d m=0.85d h=0.15d lo=(1.5～2)d k=0.7d
螺钉长度：
l计=bm+t bm—旋合长度
bm:
钢： bm=d
铸铁: bm=1.25d或1.5d
铝: bm=2d
2021/4/25
22
2021/4/25
23
紧定螺钉
用来固定两个零件的 相对位置，使得他们不 发生相对运动

机械设计基础 第3版 教学课件 ppt 作者 王大康 第七章：连接

机械设计基础 第3版 教学课件 ppt 作者 王大康 第七章：连接

b)
a) 矩形螺纹
b) 非矩形螺纹
矩形螺纹相当于平滑块与平斜面的作用，非矩形螺纹相 当于楔形滑块与楔形斜面的作用。可将摩擦力的增大视为摩 擦因数和摩擦角的增大。此摩擦角称为当量摩擦角。 f f arctan fv arctan fv v cos cos 2 2
二、螺纹参数（以圆柱螺纹为例）
1．d— 大径、螺纹的公称直径。
2．d1—小径、螺纹的危险剖面直径。
3． d2—中径、是确定螺纹的几何 参数及配合性质的直径。 4．n—线数、 单线螺纹 n=1，有自锁性，用于连接。 多线螺纹 n≥2，效率高，用于传动。为便于加工，n≤4。 5．P—螺距、螺纹相邻两牙在中径线上对应点之间的轴 向距离。
2．螺旋副的效率 拧紧螺母使其旋转一周的输入功：
W 2 T d F tan( ) 1 2Q
有效功：（相当于将重物FQ升举一个导程S）
W F S d F tan 2 Q 2 Q
效率：
W ta n 2 W ta n ( ) 1
当摩擦角ρ一定时，螺旋副的效率只取决于螺纹升角 ψ的大小。但过大的升角会造成加工困难，故ψ一般应不 大于20º ～25º 。
6．S—导程 螺纹上任一点沿螺旋线旋转一周所 移动的轴向距离。 单线螺纹: S=P 多线螺纹：S=nP 7．ψ—螺纹升角
螺旋线的切线与垂直螺 纹轴线平面间的夹角。各直 径处的ψ不同，ψ指螺纹中径 处的升角。 S arctan （7-1） d2
8．α—牙形角
s ψ
πd1 πd2 πd
通过螺纹轴线的平面内螺纹牙两侧边的夹角。
常用螺纹 1．三角螺纹 （1） 普通螺纹 普通螺纹是公制螺纹，α＝60o，自锁性好，牙根厚，强 度高，多用于连接。根据螺距大小可分为普通粗牙螺纹和普 通细牙螺纹。 1）粗牙螺纹： 一般连接多采用粗牙螺纹。 2）细牙螺纹： 螺距小，自锁性好，强度高； 但不耐磨，易滑扣，不宜经常装 拆。多用于仪器中的调整螺旋， 薄壁零件连接，受冲击及变载荷 的连接。

键、销及其连接PPT

键、销及其连接PPT

2. 普通平键的标记与尺寸选择
平键的尺寸包括：键宽b,键高h和键长L（如图），普通 平键的规格采用b×L标记。
C h R=b/2
b L
普通平键的尺寸
标记形式为：标准号 键型 键宽×键高 ×键长 GB/T 1096 键16×10×100 表示键宽16mm,键高10mm ，键长为100mm的A型普通平键。
矩形齿花键连接
渐开线齿花键连接
第三第节三节 销销连连接接
1.了解销连接基本形式。 2.了解销连接应用及特点。
如图所示链条接头用了销连接。这也是在机械中常用的 一种连接方式。那么，销连接是怎样实现连接的？图中采 用的是哪一种销？
销的应用
一、销的基本形式
销的基本形式
二、销连接的应用特点
销连接用于定位
机器都是由各种零件装配而成的。
Ⅰ
Ⅱ
a) 减速器
b) 减速器输出轴 齿轮减速器
第一节 平键连接
1．了解平键连接的种类、特点及应用。 2．掌握平键的选用方法。
齿轮减速器输出轴Ⅱ上的齿轮与轴的连接，通常是在 轴和齿轮、带轮的轮毂上加工出键槽，用键进行连接，如 下图所示。
键连接
键连接可实现轴与轴上零件（如齿轮、带轮等）之间 的周向固定，并传递运动和扭矩。键连接的分类如下：
键连接
松键连接 紧键连接
平键连接 半圆键连接 花键连接
斜键连接
切向键连接
根据用途不同，平键连接包括普通平键连接、导向平 键连接和滑键连接。
一、普通平键
普通平键连接示意图如图所示。平键连接靠键的两侧面 传递转矩，键的两侧面是工作面，因此，具有对中性好、装 拆方便、应用广泛的特点。
1. 普通平键的分类及材料
国家标准规定，在普通平键的标记中，A型键的键型可 省略不标注。

零件的连接-各种类型连接件

零件的连接-各种类型连接件
第12章 零件的连接
§12.1 概述 §12.2 螺纹的基本要素 §12.3 螺纹的制图表达 §12.4 螺纹紧固件及其联结画法 §12.5 键、销及其联结画法
19:55:50
1
第12章 零件的连接-各种类型连接件
连接机器零件的元件称为连接件。常用的连接
件有螺纹紧固件、键、销（教材附录二至十）。零件均 已标准化。
Dd11
19:55:51
5
§12.2螺纹的基本要素-线数
螺纹有单线和多线之分。沿一根螺旋线形成的螺
纹称单线螺纹；沿两根以上螺旋线形成的螺纹称多线 螺纹。连接螺纹大多为单线。
19:55:51
6
§12.2螺纹的基本要素-螺距和导程
螺纹相邻两牙在中径线上对应两点间的轴向距离称
为螺距P。沿同一条螺旋线转一周，轴向移动的距离 称为导程S。
六角头螺栓
双头螺柱
螺母 圆柱头内六角螺钉
平垫圈 开槽圆柱头螺钉 锥端紧定螺钉 开槽沉头螺钉
普通平键
19:55:51
半圆键
钩头楔键
圆柱销
2
第12章 零件的连接
§12.1 概述 §12.2 螺纹的基本要素 §12.3 螺纹的制图表达 §12.4 螺纹紧固件及其联结画法 §12.5 键、销及其联结画法
19:55:51
19:55:51
13
§12. 3 螺纹的制图表达-加工概述
钻头 板 丝锥
丝锥
牙
板牙 扳手
19:55:51
14
§12. 3 螺纹的制图表达-外螺纹实心轴的画法
大径用粗实线画
小径用约3/4圈细 实线表示
小径用细实线画到倒角内
小径=0.85d
螺纹终止线画粗实线

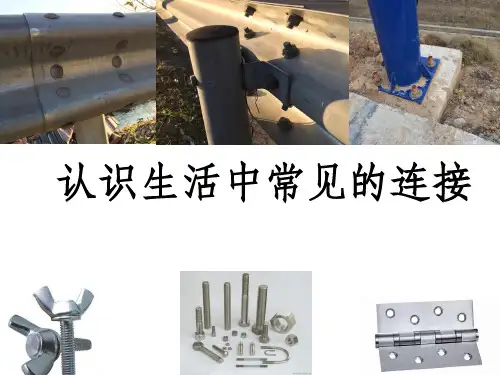

认识生活中常见的连接ppt课件

认识生活中常见的连接ppt课件
景湃
.
生活中的连接很多很多，连接方法也多种 多样，具体采用什么连接件和连接方法应由被 连接构件的材料和使用场合决定。 按被连接的材料来选择：
金属连接：
铆接 黏结 焊接 螺栓螺母连接
水泥连接： 膨胀螺栓、水泥钉
木材连接：
插接 胶接 榫接 钉接 螺栓螺母连接 合页连接(安装在木门上，一般用自攻螺钉) 注：铝不易焊接，用铆接或者螺栓螺母居多 螺栓螺母连接对材料的要求不高，最大的特点是可 以拆卸，一般的螺栓螺母拆卸需要借助专门的工具，元宝 螺母最大的特点是可以直接用. 手，方便操作。
也不能相对转动。常见的有榫接、焊接等。 2、铰连接
被连接的构件在连接处不能相对移动， 但能相对转动。 常见的有松铆，松螺栓，合页等。
.
让我们一起带着问题来看看同学们在端午小长假寻 找到的各种各样的连接：
问题1：属于刚连接还是铰连接？ 问题2：一起认一认连接件的名称是什么？ 问题3：观察寻找到的连接中被连接的材料及连接 的场合是什么？
.
根据设计要求进行设计分析：
①连接件与斜拉杆连接（1分）、 并实现晾衣架的缩放功能（2分）；
（松铆、松螺栓等实现铰连接）
②连接件与支撑杆可靠固定（2分）， 连接件可作为晾衣架的支撑脚（2分）；
（螺栓螺母（元宝）、可调节的螺栓、螺钉、铆钉等实现刚连接）
③结构合理、安装方便、图形完整美观 （完成①②基础上给分）。（2分）
认识生活中常见的连接
.
寻找生活中的连接 之膨胀螺栓篇 寻找者：俞诗佳、王萱
.
连接
通过固定连接和半固定连接的方法可以实现金 属件之间的连接。连接有多种方法，采用什么连接 方法应由连接件材料和使用场合决定。常用的连接 方法及连接件的图示参见书本P148页（铆接、黏结 、焊接、螺栓和螺母、紧定螺钉、元宝螺帽、平垫 圈、弹簧垫圈……）

飞机装配-机械连接PPT课件

飞机装配-机械连接PPT课件
飞机装配-机械连接 ppt课件
目录
• 飞机装配概述 • 机械连接技术 • 飞机装配中的机械连接 • 机械连接的未来发展 • 案例分析
01
飞机装配概述
飞机装配的定义与重要性
定义
飞机装配是将各个零部件按照设 计要求进行组合、连接、调整和 测试，最终形成完整飞机的过程 。
重要性
飞机装配是飞机制造过程中的重 要环节，其质量直接关系到飞机 的性能、安全和可靠性。
案例概述
某型飞机装配过程中， 机械连接技术的应用情
况。
连接方式
详细介绍该飞机装配中 使用的机械连接方式， 如螺栓连接、铆钉连接
等。
案例分析
分析该机械连接方式在 飞机装配中的优缺点， 以及在生产过程中的实
际效果。
结论
总结该机械连接案例对 飞机装配的影响和作用。
新型机械连接技术在飞机装配中的应用案例
01
利用机器人技术实现自动 化装配，提高生产效率， 降低人工成本，减少人为 误差。
智能化检测与监控
通过传感器和智能化技术 对机械连接过程进行实时 监测与控制，确保连接质 量和安全性。
数字化工厂管理
利用物联网、大数据等技 术实现生产过程的数字化 管理，优化生产流程，提 高生产效率。
机械连接技术的环保与可持续发展
机械连接的应用场景
01 02
飞机装配
飞机装配过程中，需要将各种零部件和结构件连接在一起，形成完整的 飞机结构。机械连接是飞机装配中常用的连接方式之一，如螺栓连接、 铆钉连接等。
桥梁建设
在桥梁建设中，需要将桥面与桥墩等部件连接在一起，以实现桥梁的整 体稳定性。机械连接如焊接、铆钉连接等是桥梁建设中常用的连接方式。
机械连接易于维修和更换， 能够降低飞机维护成本。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2 管螺纹 (G、R、RP、RC)
管螺纹主要用于连接管子，牙型为三角形，牙型角为55°，管螺纹 有两类：
(1)非螺纹密封的管螺纹 螺纹种类为G，其内、外螺纹均为圆柱螺纹，
内外螺纹旋合无密封能力，常用于电线管等不需要密封的管路中的 连接。 (2)螺纹密封的管螺纹 螺纹种类代号有三种：圆锥外螺纹为R；圆锥内
第12章 零件的连接
12.1 螺纹的种类、画法与标注 12.2 螺纹紧固件及其连接画法 12.3 键及其连接画法 12.4 销及其连接画法
1
12.1 螺纹的种类、画法与标注
一 螺纹的基本知识 1 螺纹的形成和结构 2 螺纹的要素
二 常用螺纹的分类 三 螺纹的规定画法 四 螺纹的标注
2
12.1 螺纹的种类、画法与标注
12.1 螺纹的种类、画法与标注
不通孔的 画法
21
12.1 螺纹的种类、画法与标注
3 内外螺纹旋合的画法
（1）剖开时，螺纹结合部分，按外螺纹画法绘制，其余部分按内、外 螺纹各自的规定画法表示。
22
12.1 螺纹的种类、画法与标注
（2）不剖时，螺纹结合部分，内、外螺纹的牙顶圆 和牙底圆投影均画虚线。
大径粗实线 小径细实线
大径 小径
大径画 粗实圆
螺纹终止线 画粗实线
不小 画径 倒画 角 3/4 圆细
实
.1 螺纹的种类、画法与标注
2 内螺纹的画法
大径画细实线 小径画粗实线
大径 小径
剖面线必须画 到粗实线为止
终止线画粗实线
剖视画法
全画虚线
视图画法
20
螺孔深度 钻孔深度
纹种类代号为Tr。
11
12.1 螺纹的种类、画法与标注
4 锯齿形螺纹
(B)
3°° 30°
锯齿形螺纹是一种受单向力的传动螺纹，牙型为不等腰梯形，一侧边牙 型角为30°，另一侧边牙型角为3°,螺纹种类代号为B。
12
12.1 螺纹的种类、画法与标注
5 矩形螺纹
矩形螺纹也是传递运动和动力的，它为非标准螺纹无特征代号， 各部分尺寸根据设计确定。
23
12.1螺纹的种类、画法与标注
4 螺纹孔相贯线的画法
24
12.1 螺纹的种类、画法与标注
四 螺纹的标注 1 螺纹完整标注格式如下
特征代号 公称直径 X 导程(P螺距) 旋向
13
12.1 螺纹的种类、画法与标注
（二） 螺纹直径
螺纹的直径有大径（d或D）、小径（d1或D1）、中径（d2或D2）之分。 普通螺纹和梯形螺纹的大径又称公称直径。
(1)大径：与外螺纹牙顶或内螺纹牙底相重合的假想圆柱面的直径称为 大径。
(2)小径：与外螺纹牙底或内螺纹牙顶相重合的假想圆柱面的直径称为 小径。
一 螺纹的基本知识
1 螺纹的形成和结构
（1）车制螺纹 工件绕轴线作等速回转运动，刀具沿轴线作等速
移动且切入工件一定深度
车
车
制
制
外
内
螺
螺
纹
纹
3
12.1 螺纹的种类、画法与标注
（2）手工制作螺纹 直径较小的螺纹还可使用专用刀具（丝锥和
板牙）手工制作，其中丝锥是用来加工内螺纹的， 板牙是用来加工外螺纹的
7
12.1 螺纹的种类、画法与标注
（一） 螺纹牙型
在通过螺纹轴线的剖面上，螺纹的轮廓形状称为螺纹牙型。它有 三角形、梯形、锯齿形和矩形等。不同的螺纹牙型，有不同的用 途，并由不同的代号表示。 1 普通螺纹 (M)
2 管螺纹 (G、R、RP、RC)
3 梯形螺纹 (Tr) 4 锯齿形螺纹 (B) 5 矩形螺纹
单
双
线
线
螺
螺
纹
纹
15
12.1 螺纹的种类、画法与标注
螺纹上相邻两牙在中径线上对应点之间的轴向距离为螺距。 一条螺纹上相邻两牙在中径线上的对应点之间的距离为导程。
导程=螺距 导程
螺距
单线螺纹
双线螺纹 16
12.1 螺纹的种类、画法与标注
（四）螺纹旋向
螺纹按旋进的方向分为右旋螺纹和左旋螺纹. 逆时针方向旋进为左旋螺纹; 顺时针方向旋进为右旋螺纹.
(3)中径：是个假想圆柱的直径。此圆柱的母线通过牙型上沟槽和凸起 宽度相等的地方.
14
d1 d2 d D D2 D1
12.1 螺纹的种类、画法与标注
（三）螺纹线数、螺纹螺距和导程
螺纹有单线螺纹和多线螺纹之分。当圆柱面上只有一条螺纹 盘绕时叫单线螺纹。
如同时有两条或三条螺纹盘绕时就叫双线螺纹或三线螺纹。
前
前
进
进
方
方
向
向
旋转方向
旋转方向
17
左旋
右旋
12.1 螺纹的种类、画法与标注
二、常用螺纹的种类
粗牙普通螺纹
螺纹连接螺纹管普螺通纹螺纹非螺螺纹细纹密牙密封普封管通圆螺螺柱纹纹管螺纹
传动螺纹梯锯形齿螺形纹螺纹
18
12.1螺纹的种类、画法与标注
三 螺纹的规定画法 1 外螺纹的画法
一般近似地取小径 为大径的0.85倍
钻 头
丝 锥
丝锥攻丝的方法
：先用钻头钻孔， 再用丝锥攻丝，钻 孔深度较深于螺纹 长度
4
12.1 螺纹的种类、画法与标注
（3）螺纹的结构
为了防止螺纹端部损坏和便于安装，通常在螺纹的起始处 做出圆锥形的倒角或球形的倒圆。
外螺纹倒角
内螺纹倒角
5
12.1 螺纹的种类、画法与标注
在螺纹终止处切削一个槽，以便于刀具退出，这个槽称为螺纹退刀槽。
内螺纹 退刀槽
外螺纹 退刀槽
6
12.1 螺纹的种类、画法与标注
2 螺纹的要素
螺纹由牙型、直径、螺距、线数和旋向五要素确定。国家 标准规定了一些标准的牙型、公称直径和螺距。凡是这些 要素都符合标准的称为标准螺纹；牙型符合标准，但公称 直径或螺距不符合标准的称为特殊螺纹；牙型不符合标准 的称为非标准螺纹。 （一）螺纹牙型 （二）螺纹直径 （三）螺纹线数、螺纹螺距和导程 （四）螺纹旋向
螺纹（锥度1：16）为RC；圆柱内螺纹为RP。这种螺纹可以是圆锥
内螺纹与圆锥外螺纹相连接；也可是圆柱内螺纹和圆锥外螺纹相连 接，其内、外螺纹旋合后有密封能力，常用于水管、煤气管、润滑 油管等。
10
12.1 螺纹的种类、画法与标注
3 梯形螺纹 (Tr)
30°
梯形螺纹 梯形螺纹为常用的传动螺纹，牙型为等腰梯形，牙型角为30°，螺
8
12.1 螺纹的种类、画法与标注
1 普通螺纹
(M)
60°
普通螺纹是常用的连接螺纹，牙型为三角形，牙型角为60°,螺纹特征 代号为M。
普通螺纹又分为粗牙和细牙两种，它们的代号相同。一般连接都用粗牙
螺纹。当螺纹的大径相同时，细牙螺纹的螺距和牙型高度比粗牙小，因此
细牙螺纹适用于薄壁零件的连接。
9
12.1 螺纹的种类、画法与标注
