一、电力系统概述
1、电力系统的含义和特点？含义：由发电机、变压器、电力线路及各种用电设备所组成的
统一体。--特点：1、电能与国民经济各种部门的关系都很密切。2、电能不能大量存储。
3、快速性。
2、电力系统中性运行点方式和类型？方式：电力系统中发电机和变压器绕组接成星形的中
性点接地或不接地。--中性点运行方式的类型：1、大接地电流系统：中性点直接接地或是经过低阻抗接地2、小接地电流系统：中性点不接地、经过消弧线圈或高阻接地3、采用最广泛的：中性点直接接地、中性点不接地、中性点经过消弧线圈接地。
3、水电站在电力系统中的作用？1、提供电能2、调峰3、调频
4、调相
5、作为事故备
用6、蓄能作用。
4、电力系统三个稳定的含义？1、静态稳定：指电力系统受到小干扰后，不发生自发振荡
或非周期性失步，能够自动恢复到原来运行状态的能力2、暂态稳定：指电力系统在受到短时间大干扰后，忽略转速变化后在短时间内过渡到新的稳定运行状态的能力3、动态稳定：指电力系统在受到大干扰后，在较长时间中保持或恢复发电机同步运行，由衰减的同步振荡过渡到稳定运行状态的能力。
5、电能质量标准？1、提供电压允许偏值2、公用电网谐波3、三相电压允许不平衡4、
电压波动和闪变5暂时过电压和瞬态过电压6、电力系统允许偏差。
6、电力系统的作用？1、装设大型机组2、减少系统的总装机容量3、充分利用动力资源4、
提高供电可靠性和电压质量5、比较经济。
二、电力系统电路及其计算
1、短路的含义、短路产生的原因和危害？含义：指电力系统正常运行情况以外的相与相或
相与地（或中性线）之间的链接。--原因：1、电气设备、元件的损坏2、自然原因3、人为事故。--危害：1、设备可能过热以致于损坏2、由于短路电流的电动效应，造成损坏设备或缩短其使用寿命3、影响用户的正常工作4、破坏发电厂间并列运行的稳定性，从而扩大事故，甚至瓦解整个电力系统5、影响通信系统的正常运行。
2、短路的基本假设？1、认为短路过程中，所有发电机电势的相应及大小均相同2、不计
磁路饱和3、不计及变压器励磁电流4、系统中只计入电流5、不计短路点过渡电阻的影响6、认为三相系统是对称的。
3、元件计算标么值的计算公式？标么值=有名值/基准值。
三、载流导体的发热与电动力效应？
1、两种发热状态？1、长期发热：指载流体在正常工作时，正常工作电流长期通过载流体
引起的持续发热2、短时发热：指电力系统发生短路故障时，在切除短路故障前的时间内短路电流通过载流体引起的短暂发热。
2、发热的危害？1、降低机械强度2、增大接触电阻
3、降低绝缘强度。
3、母线选择内容？铜、铝、铝合金三种。
4、电力电缆的结构组成和敷设方式？结构组成：载流导体、绝缘层、保护层。--敷设方式：
1、隧道中敷设
2、电缆沟中敷设
3、直埋
4、排管中敷设
5、吊架上敷设。
四、导体及电气设备的原理与选择
1、电弧的产生和维持原因？产生（形成）：依赖于强电场发射及碰撞游离---维持：依赖于
热游离。
2、断路器的类型、与隔离开关的区别？类型：油断路器、空气断路器、 SF6（六氟化硫）
断路器、真空断路器、磁吹断路器、产气断路器。---区别：1、断路器：具有灭弧装置和具有良好的分装形式2、隔离开关：没有灭弧装置，但它结构简单，从外观上能一眼看出其运行状态，检修时有明显断开点。
3、游离和去游离的种类？游离：碰撞游离和热游离。---去游离：复合、扩散。
4、灭弧的措施？1、用液体和气体吹弧2、采用多断口吸弧3、利用真空灭弧4、利用特
殊气体灭弧（如SF6灭弧）5、快速拉长电弧6、增加介质的压力7、用特殊金属材料作触头（如铜钨合金）。
五、电气主接线及设计
1、电气主接线和电气主接线图含义、电气主接线的基本要求？电气主接线：将一次设备（发
电机、变压器、断路器等）按预期的生产流程构成的电流生产、汇集、转换和分配的电气回路。---电气主接线图：用国家规定的设备图形和文字符号，按照各电气设备实际的连接顺序而绘成的能够全面表示电气主接线的电路图。----基本要求：可靠性、灵活性、经济性。
2、电气主接线的基本分类、常见分类？基本分类：1、有汇流母线：单母线、双母线。2、
无汇流母线：2/3断路器接线、变压器—母线组接线、单元及扩大单元接线、桥形接线、角形接线。----常见的分类：线路变电所组接线、桥形接线，多角形接线、单母线分段接线、母线接线、母线带旁路接线、母线分段带旁路接线、断路器接线。
3、限制短路电流的措施？1、选择适当的电气主接线和运行方式2、装置电流限抗器3、
采用低压分裂绕组变压器。
4、电气设备的状态？检修、冷备用、热备用、运行状态。
5、电气主接线方案的经济比较内容？1、综合投资Z的计算2、年运行费用U的计算3、
经济比较方法：1静态比较法2、动态比较法。
六、防雷与接地
1、防雷装置的种类、避雷器的种类、雷击的种类？1、防雷装置：接闪器、电源避雷器、
型号型避雷器、天馈线避雷器。2、避雷器：保护间隙与管型避雷器、阀型避雷器、氧化锌避雷器。3、雷击：直击雷、球形雷、感应雷、雷电侵入波（过压电）。
2、电力系统过电压的种类？大气过电压、工频过电压、操作过电压、谐振过电压。
3、接地装置的接地体种类及其含义？1、工作接地：根据电力系统的正常运行需要而将电
网中的某一点接地。2、保护接地：将电气设备的金属外壳、底座、配电装置的金属框架和输电线路杆塔等部分接地。3、防雷接地：将雷电；流顺利导入地中，以减轻雷电流引起的过电压。
4、避雷针（线）组成？接闪线、引下线、接地体组成。
5、接地分类？工作接地、保护接地、防雷接地、重复接地、防静电接地、屏蔽接地。
七、配电装置及配电总布局
1、配电装置的含义、屋外配电装置的分类？含义：将电气主接线中各种开关设备、保护设
备、测量设备、母线和必要的辅助设备按照连接顺序组装而成，主要对电能进行汇集、分配和控制。----屋外配电装置的分类：低型配电装置、中型配电装置、半高型配电装置、高型配电装置。
2、配电装置的配置形式？1、单层式屋内配电装置2、二层式屋内配电装置
3、三层式屋
内配电装置。
3、高压开关柜的分类？1、固定式2、手车式
八、发电厂的控制与信号
1、二次接线圈的分类？1、原理图
2、安装图
3、展开图。
2、安装图和原理图的分类？1、安装图：屏面布置图、屏后接线图、端子排图。2、原理
图：归总式和展开式。
3、信号的作用和分类？作用：1、及时掌握电气设备的工作状态2、提醒运行人员迅速判明
事故性质、范围和地点、以便做出正确处理。分类：事故、预告、位置信号。
浅析水电站电气系统自动化设计和应用 摘要水电站的电站类型、规模和设备性能会对水电站的自动化程度造成比较大的影响。在水电站运行的过程中，水电站的自动化程度不仅代表水电站的现代化水平，同时也是保证水电站运行效率的基础，科学地进行水电站电气系统自动化设计在保证水电站工作效率、供电稳定性、优化工作环境方面发挥着重要的作用。本文对水电站电气系统的特点、设计和应用进行了探讨。 关键词水电站电气系统；自动化设计；特点 1 水电站电气自动化特点 1.1 高效性 “效率”是水电站工程建设的核心指标，效率高低直接影响了水电站的总体收益。工作效率偏低是水电站建设存在的首要问题，这集中表现于水资源调度、水轮机组运行、电能生产总量等方面，这类指标达不到预定要求而影响了水电站的生产次序。借助电气自动化控制系统，水电站对蓄水区用水量得到有效控制，水庫供输水流程操控效率提升，改善了整个电力系统的生产水平，显示了站内作业效率的高效性。 1.2 安全性 水电站建设朝着信息化方向发展，其实际生产控制将处于相对安全的作业环境，特别是站内电气系统故障率明显降低。设定自动化系统可全面监控电气故障，对漏电、触电事故实施智能监控，为值班人员调控创造了良好的作业环境，从而满足了现代水力发电生产的生产要求。 2 水电站电气系统自动化技术[1] 2.1 通信技术 水电站内生产空间较大，各类电气设备安装于不同的位置，这就要求设计完整的通信系统以实现信号传输。通信技术采用无线局域网作为控制平台，促进水电站内信号的有序传输，帮助站内设备执行信号传输流程，从而维持了控制信号的传输速率。 2.2 远程技术 远程控制技术具有安全可靠性特点，不用值班人员靠近设备便可完成指令操作，这就大大降低了设备运行的风险性。电气自动化采用远程技术，必须安装计算机控制系统作为平台，为设备指令调度与执行创造了有利的空间。
试论中小型水电站的电气二次设计 发表时间：2019-04-03T11:13:36.270Z 来源：《防护工程》2018年第35期作者：杨海东 [导读] 而中小型水电站中的电气二次设计对于整个水电站的运行的安全与稳定发挥着极为重要的作用。本文主要就中小型水电站的电气二次设计进行探讨。 摘要：随着社会经济的不断发展，人们生活水平的不断提高以及企业规模的不断扩大，人们在生产经营以及日常生活中的用电量逐渐增大。随着用电需求的不断扩大，就使得各种发电系统得到了较为快速的发展。在近些年间，水电站以其可再生、清洁无污染、运行成本低等诸多优点成为发电行业的新宠。而随着经济的发展以及能源的日益紧张，中小型水电站在近些年得到了广泛的重视和应用，而中小型水电站中的电气二次设计对于整个水电站的运行的安全与稳定发挥着极为重要的作用。本文主要就中小型水电站的电气二次设计进行探讨。 关键词：中小型水电站电气二次设计探讨? 中小型水电站是将流动的水能转化为电能的大型工程，它的主要运行原理是通过水库将从高处泄落的水引入水电站的引水系统中，用水的落差形成重力作用，从而形成动力，推动水电站系统中的机组正常运行，将水能转化为电能，并将电能输送至发电厂，为居民日常生活和企业生产经营提供电力资源使用。在水电站的电气设备中一般包括电气一次设备与电气二次设备，常见的电气二次设备主要包括计算机监控系统设备、机组继电保护系统设备、机组励磁系统设备、机组状态监测系统设备、高压系统保护及自动装置所组成的设备等等。电气二次设备在水电站的电气设计中作用极大，是保障水电站正常运行的基础，也是水电站电气设计中必不可少的重要组成部分[1]。? 1 计算机监控系统设计? 中小型水电站电气二次设备中的计算机监控系统主要是对其它运行的设备进行监控，并对监控结果作出相应的调节，能够有效维护设备的正常运行。一般中小型水电站中的计算机监控系统均采用符合国际开放系统标准的分层分布结构，采用计算机监控系统的主要目的就是为了减少工作人员的工作量，尽可能地减少值班人员。计算机监控系统分为电站终端控制级与现场控制级两层，采用100Mb/s光纤通过太网进行连接。电站终端控制级主要负责对其它运行设备进行终端监控，实时反馈信息，并对监控结果进行相应调节；现场控制机则负责对水轮发电机组、电气一次设备以及公用设备等进行现场实时监控和调节，当电站终端控制级出现故障时，现场控制级可以不受其影响，单独运行和调节。电气二次设备中对计算机监控系统的要求为，必须实行与调度、水情测试状况、泄洪闸门控制等系统的实时联系与通讯[2]。? 2 机组继电保护系统设计? 电气二次设备中的机组继电保护系统设备的功能主要是为了给水电站运行过程中一些其它的重要设备提供继电保护。受机组继电保护系统保护的设备主要有水轮发电机组、变压器、110kV线路、厂用变保护等设备，电气二次设计中的保护装置内部含有自检功能，能够有效检查出水电站运行过程中一些重要的设施设备是否受到了电磁的影响，并对受到电磁影响的设施设备进行相应地保护和调节。另外，在电气二次设计中在机组继电保护系统中设计了一个与计算机监控系统相连接的接口，可以实现机组继电保护系统与计算机监控系统的实时通讯。? 3 机组励磁系统设计? 在中小型水电站电气二次设计中，应该为每台发电机、每台主变压器、110 kV线路以及厂用变保护设备等配备一块交流采样电量综合测试仪，检测每个设备中的所有的电气量，从而确定是否应该为发电机的励磁电压、励磁电流等配备电量变送器。而每台发电机的有功功率、无功功率、单相定子电压、单相主变低压侧6.3kV母线电压、0.4kV厂用电母线电压、220V直流母线电压、UPS电源交流电压以及频率等是否需要分别配置电量变送器，是由发电机的实际需要来决定的。除此之外，为了给宏观监控提供方面以及为计算机监控系统准备备用设备，在中央控制系统中还应该配备少量的常规电测电子仪表，可以采用数字式仪表或者指针式的仪表，但为了更为精准地进行检测，数字电子仪表更为合适[3]。? 4 直流电源设计? 在中小型水电站电气二次设计中直流电源系统一般设计为220V的直流电源，对水电站中全部设备的电气保护、控制、操作、自动装置、事故照明等提供直流电源。为了加强水电站系统设备的防爆功能，在进行直流电源设计时，应同时设计出一组104只铅酸蓄电池的电池组，容量为200AH，电池组需要具备阀控、免维护、防爆等功能，还要设计一套充电装置。直流母线上为单母线，母线上挂一组铅酸蓄电池与一套充电装置，并配备微机绝缘检测装置以及蓄电池巡察装置。充电装置中一般采用微机控制高频开关整流模块，采用N+1冗余模式。? 5 交流电源设计? 中小型水电站中一般采用独立的一组10kVA的UPS交流电源装置，在此交流电源装置中不需要配备蓄电池。在水电站正常运行时，由交流220V的厂用电进行供电，在装置中要配置无触点旁路开关[4]。在UPS中某单元发生故障时，开关可以自动切换交流电源，而当交流电源中断时，可以无障碍地切换至直流电源，这样就能保证交流输出的不间断，从而保障水电站运行的安全与稳定。? 6 结语? 综上所述，中小型水电站中的电气二次设备对于整个水电站的安全、平稳运行发挥着极为重要的作用。在电气二次设计中的接线设计通常是对一次系统进行实时地检测、控制和保护，同时也对一次系统中的一次设备进行监测和保护，以保证一次设备的正常平稳运行。因此，在中小型水电站中应该加强对电气二次设计的重视程度，同时注重设计的科学性与合理性，提升电气二次设计水平，使其能够充分发挥保证水电站正常运行的作用，进一步提升水电站运行效益。? 参考文献：? [1] 王成明，邓鹏，朱冠廷.缅甸道耶坎水电站电气二次设计[J].人民长江，2013（S2）：71-73+113.? [2] 朱冠廷，黄天东，陈吉祥，邹来勇.湖北三里坪水电站电气二次设计[J].人民长江，2013（20）：68-71.? [3] 周业荣，严映峰，宋柯，刘立春，王蓓蓓.瀑布沟水电站电气二次系统总体设计介绍[J].水电站机电技术，2014（06）：28-32+35.?
前言 电力系统是由发电厂、变电站、线路和用户组成。变电站是联系发电厂和用户的中间环节，起着变换和分配电能的作用。为满足生产需要，变电站中安装有各种电气设备，并依照相应的技术要求连接起来。把变压器、断路器等按预期生产流程连成的电路，称为电气主接线。电气主接线是由高压电器通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络，故又称为一次接线或电气主系统。用规定的设备文字和图形符号并按工作顺序排列，详细地表示电气设备或成套装置的全部基本组成和连接关系的单线接线图，称为主接线电路图。 一、主接线的设计原则和要求 主接线代表了变电站电气部分主体结构，是电力系统接线的主要组成部分，是变电站电气设计的首要部分。它表明了变压器、线路和断路器等电气设备的数量和连接方式及可能的运行方式，从而完成变电、输配电的任务。它的设计，直接关系着全所电气设备的选择、配电装置的布置、继电保护和自动装置的确定，关系着电力系统的安全、稳定、灵活和经济运行。由于电能生产的特点是发电、变电、输电和用电是在同一时刻完成的，所以主接线设计的好坏，也影响到工农业生产和人民生活。因此，主接线的设计是一个综合性的问题。必须在满足国家有关技术经济政策的前提下，正确处理好各方面的关系，全面分析有关影响因素，力争使其技术先进、经济合理、安全可靠。 Ⅰ. 电气主接线的设计原则 电气主接线的基本原则是以设计任务书为依据，以国家经济建设的方针、政策、技术规定、标准为准绳，结合工程实际情况，在保证供电可靠、调度灵活、满足各项技术要求的前提下，兼顾运行、维护方便，尽可能地节省投资，就近取材，力争设备元件和设计的先进性与可靠性，坚持可靠、先进、适用、经济、美观的原则。 1.接线方式：对于变电站的电气接线，当能满足运行要求时，其高压侧应尽可能采用断路器较少或不用断路器的接线，如线路—变压器组或桥形接线等。若能满足继电保护要求时，也可采用线路分支接线。在110-220KV 配电装置中，当出线为2 回时，一般采用桥形接线；当出线不超过4 回时，一般采用分段单母线接线。在枢纽变电站中，当110-220KV 出线在4 回及以上时，一般采用双母接线。在大容量变电站中，为了限制6-10KV 出线上的短路电流，一般可采用下列措施：
电气与信息学院 毕业设计（论文）开题报告
《220kV变电站电气部分初步设计》开题报告 一、课题的目的和意义 随着国民经济的迅速发展，电力工业的腾飞，人们对能源利用的认识越来越重视。现在根据电力系统的发展规划，拟在某地区新建一座220KV的变电站。 本次设计是在掌握变电站生产过程的基础上完成的。通过它我不仅复习巩固了专业课程的有关内容，而且拓宽了知识面，增强了工程观念，培养了变电站设计的能力。同时对能源、发电、变电和输电的电气部分有个详细的概念，能熟练的运用有些知识，如短路计算的基本理论和方法、主接线的设计、导体电气设备的选择以及变压器的运行等。 二、文献综述 1 变电站的概述 随着经济的发展，工业水平的进步，人们生活水平不断的提高，电力系统在整个行业中所占比例逐渐趋大。现代电力系统是一个巨大的、严密的整体。各类发电厂、变电站分工完成整个电力系统的发电、变电和配电的任务。电力系统是国民经济的重要能源部门，而变电站的设计是电力工业建设中必不可少的一个项目。由于变电站的设计内容多，范围广，逻辑性强，不同电压等级，不同类型，不同性质负荷的变电站设计时所侧重的方面是不一样的。设计过程中要针对变电站的规模和形式，具体问题具体分析。 变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来。我国电力系统的变电站大致分为四大类：升压变电站，主网变电站，二次变电站，配电站。我国电力工业的技术水平和管理水平正在逐步提高，对变电所的设计提出了更高的要求，更需要我们提高知识理解应用水平，认真对待。[1] 结合我国电力现状，为国民经济各部门和人民生活供给充足、可靠、优质、廉价的电能，优化发展变电站，规划以220KV、110KV、10KV电压等级设计变电站。从我国目前部分地区用电发展趋势来看，新建变电站应充分体现出安全性、可靠
; 小型水电站设计2×15MW的水力发电机组
目录 一选题背景 (3) 原始资料 (3) 设计任务 (3) 二电气主接线设计 (3) 对原始资料的分析计算 (3) 电气主接线设计依据 (4) 主接线设计的一般步骤 (4) 技术经济比较 (4) 发电机电侧电压（主）接线方案 (4) 主接线方案拟定 (4) 三变压器的选择 (7) 3. 1主变压器的选择 (7) 相数的选择 (7) 绕组数量和连接方式的选择 (7) 厂用变压器的选择 (8) 四．短路电流的计算 (9) 电路简化图8： (9) 计算各元件的标么值 (10) 短路电流计算 (11) d1点短路电流计算 (11) d2点短路 (13) 五电气设备选择及校验 (15) 电气设备选择的一般规定 (15) 按正常工作条件选择 (15) 按短路条件校验 (16) 导体、电缆的选择和校验 (16) 断路器和隔离开关的选择和校验 (17) 限流电抗器的选择和校验 (17)
电流、电压互感器的选择和校验 (18) 避雷器的选择和校验 (18) 避雷器的选择 (18) 本水电站接地网的布置 (19) 六.设计体会 (19) 附录 (20) 参考文献 (22)
一选题背景 原始资料 （1）、待设计发电厂为水力发电厂；发电厂一次设计并建成，计划安装2×15MW的水力发电机组，利用小时数4000小时／年； （2）、待设计发电厂接入系统电压等级为110kV，距系统110kV发电厂45km；出线回路数为4回； （3）、电力系统的总装机容量为600MVA、归算后的电抗标幺值为，基准容量Sj＝100MVA; （4）、低压负荷：厂用负荷（厂用电率）%； （5）、高压负荷：110kV电压级，出线4回, Ⅲ级负荷，最大输送容量60MW，cosφ＝； （6）、环境条件：海拔＜1000m；本地区污秽等级2级；地震裂度＜7级；最高气温36℃；最低温度－℃；年平均温度18℃；最热月平均地下温度20℃；年平均雷电日T＝56日／年；其他条件不限。 设计任务 （1）、根据对原始资料的分析和本变电所的性质及其在电力系统中的地位，拟定本水电站的电气主接线方案。经过技术经济比较，确定推荐方案。 （2）、选择变压器台数、容量及型式。 （3）、进行短路电流计算。 （4）、导体和电气主设备（各电压等级断路器、隔离开关、母线、电流互感器、电压互感器、电抗器（如有必要则选）、避雷器）的选择和校验。 （5）、厂用电接线设计。 （6）、绘制电气主接线图。 二电气主接线设计 对原始资料的分析计算 为使发电厂的变压器主接线的选择准确，我们原始资料对分析计算如下； 根据原始资料中的最大有功及功率因数，算出最大无功，可得出以下数据
题目：水电站电气部分设计

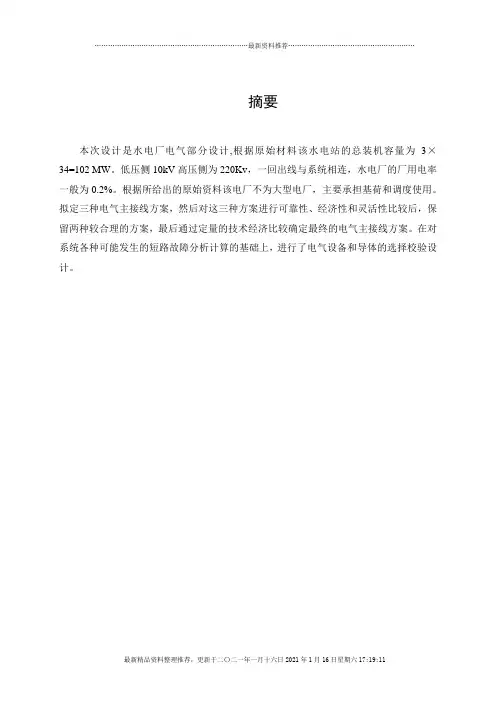

容摘要 电力的发展对一个国家的发展至关重要，现今300MW及其以上的大型机组已广泛采用，为了顺应其发展，也为了有效的满足可靠性、灵活性、及经济性的要求，本设计采用了目前我国应用最广泛的发电机—变压器组单元接线，主接线型式为双母线接线，在我国已具有较多的运行经验。设备的选择更多地考虑了新型设备的选择，让新技术更好的服务于我国的电力企业。并采用适宜的设备配置及可靠的保护配置，具有较好的实用性，能满足供电可靠性的要求。 关键词：电气主接线；水电站；短路电流；
目录 容摘要 .............................................................. I 1 绪论 . (1) 1.1 水电站的发展现状与趋势 (1) 1.2 水电站的研究背景 (1) 1.3 本次论文的主要工作 (2) 2 电气设计的主要容 (3) 2.1 变电所的总体分析及主变选择 (3) 2.2 电气主接线的选择 (4) 2.3 短路电流计算 (4) 2.4 电气设备选择 (10) 2.5 高压配电装置的设计 (19) 3 变电所的总体分析及主变选择 (21) 3.1 变电所的总体情况分析 (21) 3.2 主变压器容量的选择 (21) 3.3 主变压器台数的选择 (21) 3.4 发电机—变压器组保护配置 (22) 4 电气主接线设计 (24) 4.1 引言 (24) 4.2 电气主接线设计的原则和基本要求 (24) 4.3 电气主接线设计说明 (25) 5 短路电流计算 (27) 5.1 短路计算的目的 (27) 5.2 变电所短路短路电流计算 (27) 6 结论 (30) 参考文献 (31)
2×25MW水电站电气部分设计 前言 电能是如今工厂生产的重要能量。电力可简单从不同形态的能源转换得到，且方便转变成不同形态的能源;电能是简单和经济的，并且很容易控制，调节和测量，并有利于自动化的生产过程。因此，电能被广泛应用于现代工业生产和整个国家的经济生活。 我国拥有丰富的能源储备。这所有现实条件使中国重要工业的建设带来了优质的现实资源。然而，我国前期的发电产业不发达，没能高效运用这些资源。不过，经历了文化改革，电力工业快速发展为共和国人民经济发展做出了卓越贡献。但是，随着近年来我国从工业，国民经济等方面的崛起，我国电力工业发展已无法满足整个国家的发展需求，另外，由于我国人口问题，在人均用电方面，至今不仅仍远落后于许多发达国家，即便在发展中国家里，也只处于中等水平。因此，要实现全国全面小康的建设要求，我国必须大力发展电力工程。 水电厂，它的原理是利用水的动能和位能转化为电力能源，其初级运行方式：将高位面水力引入，通过压力或水的动能推动水轮机，通过工作单元将其化为机械能，随后水轮机联代发电机，最终实现电能转换。 该论文主题为水电厂电气部分设计。此电厂的总工作单元机容为2×25=50MW。高压端是110kV，一回出路和系统联接，一回出路和工作单位100MW的电站相连，它的最大输出功率是50MW，此厂的工作电率为0.2%。经过审查处事信息确定三种电气主接线方法，接着将所有方法通过可靠性、经济性与灵活性筛选后，预存两个具有可行性的方法，后期将定量的技术经济筛选作为实行的电气主接线方法的确定依据。
1 原始资料分析 1.1 方案资料 1. 该水电站的规模及性质 该水电站没有I 、II 和站近侧III 负载，为一般水电站，假设1～2台变压器。它的电压等级是发电机电压(未定)与110kV 阶级。 与外界连接方式如下：- (1) 通过50km 的联络线(导线型号待选)与通过2×50MV A 、 %10.5%k U =的变压器升压到110kV 的4×20MW 、' 0.21d X =的电厂相联连。 (2) 通过30km 联络线(导线型号待选)与S =∞系统相连。如图1.1所示。 图1.1 原始连接图 2. 负荷 (1) 110kV 侧： 夏季：负荷率100%，负荷天数185天。 冬季：负荷率40%，负荷天数180天。 (2) 发电机侧：
毕业设计 Graduation practice achievement 设计项目名称小型水电站电气设计
目录 设计计算书 第一章电气一次部分设计 1、电气主接线方案比较 (1) 2、主变压器容量选择 (3) 3、电气一次短路电流计算 (4) 4、高压电气设备的选择和校验 (13) 第二章厂用电系统设计 1、厂用变压器选择 (29) 2、厂用主要电气设备选择 (29) 第三章继电保护设计 1、继电保护方案 (32) 2、电气二次短路电流计算 (33) 3、继电保护整定计算 (37)
第一章电气一次部分设计 1、电气主接线方案比较 方案一：3台发电机共用一根母线，采用单母线接线不分段； 设置一台变压器，其容量为12000KVA； 方案二：1、2号发电机采用单母线接线；3号发电机-变压器单元接线； 设置了2台变压器，其容量分别为8000KVA、4000KVA; 35KV线路采用单母线接线不分段。
电气主接线方案比较： （1）供电可靠性 方案一供电可靠性较差； 方案二供电可靠性较好。 （2）运行上的安全和灵活性 方案一母线或母线侧隔离开关故障或检修时，整个配电装置必须退出运行，而任何一个断路器检修时，其所在回路也必须退出运行，灵活性也较差； 方案二单母线接线与发电机-变压器单元接线相配合，使供电可靠性大大提高，提高了运行的灵活性。 （3）接线简单、维护和检修方便 很显然方案一最简单、维护和检修方便。 （4）经济方面的比较 方案一最经济。 各种方案选用设备元件数量及供电性能列表：
综合比较：选方案二最合适。 经过综合比较上述方案，本阶段选用方案二作为推荐方案，接线见“电气主接线图”。 2、 变压器容量及型号的确定： 1、1T S =θCOS P ∑=KVA 80008 .032002=? 经查表选择SF7-8000/35型号，其主要技术参数如下： 2、KVA COS P S T 40008 .032002===∑θ 经查表选择SL7-4000/35型号, 其主要技术参数如下：
水电站电气设备运行的检修技术分析王春祥 发表时间：2018-04-18T11:22:47.480Z 来源：《电力设备》2017年第31期作者：王春祥 [导读] 摘要：随着科技的发展，水电站自动化水平有了明显的提高，电气设备在水电站运行当中，起到了越来越重要的作用，为了有效提高水电站的运行效率，这要求相关管理部门加强水电站电气设备运行的技术管理，从而促进我国经济的发展。 （云南滇能楚雄水电开发有限公司云南楚雄 675000） 摘要：随着科技的发展，水电站自动化水平有了明显的提高，电气设备在水电站运行当中，起到了越来越重要的作用，为了有效提高水电站的运行效率，这要求相关管理部门加强水电站电气设备运行的技术管理，从而促进我国经济的发展。水电站是一种将水能转化为电能的综合工程设施，随着社会能源需求量的增大，人们对水电站运行也提出了一定的要求。为了提高水电站的运行效率，企业引入了许多先进的电气设备，这在一定程度上提高了水电站的运行效率。 关键词：水电站；电气设备；检修技术；设备故障 引言：从影响水电站电气设备正常运行的因素出发，深入研究了水电站电气设备检修技术的关键要点，以供相关从业人员借鉴学习。 1影响水电站电气设备运行状态的因素 1.1影响因素分析 在水电站电气设备的运行过程中，不可避免地会出现故障，分析故障的成因成为了管理部门的工作之一。可以将水电站电气设备故障原因划分为主观原因与客观原因，客观原因是指外界的风险因素，包括水电站电气设备运行环境的原因、管理方面的原因，而主观原因是指人为导致的风险，包括施工人员与管理人员自身的综合素质，比如工作松懈都可能会导致水电站电气设备故障。因此，相关工作人员在分析水电站电气设备故障时，需要充分考虑到水电站电气设备故障的成因，从实际出发，从而增大行之有效的维修策略。此外，为了使水电站电气设备运行更加科学，应该采取多种方法来判断水电站电气设备运行状态，还应将评定交由专家审核，以便选出最佳的维修策略，保证水电站电气设备运行维修工作有序、稳定进行。 1.2状态维修技术的要求分析 水电站电气设备状态维修技术的应用，能在最大程度上保证水电站电气设备的稳定性，因此，相关工作人员首先要从水电站电气设备运行状态监测入手，选择科学的水电站电气设备运行状态监测技术，使相关工作人员能够及时发现问题，并尽快修复水电站的电气设备。此外，水电站电气设备预测工作也十分重要，通常而言，水电站电气设备故障都会表现出来，只要维修人员善于归纳总结，便能从水电站电气设备运行状态中发现一些问题，维修人员能够根据已知的水电站电气设备运行方面的相关信息，结合以往的工作经验，判断出水电站电气设备运行状态中是否有故障，并基于此增大水电站电气设备运行检查与监督工作。 电气设备状态监测。从整体上分析，水电站对电气设备实施实时状态监测的最终目的是查看其运行过程中是否存在故障点，同时检修人员根据监测结果制定相应的故障处理措施，以保证水电站的安全稳定运行。而在对电气设备进行状态监测的过程中需要使用专业的设备对其运行情况实施监测，且过程中还应当对检测数据进行收集和处理，为工作状态的判定提供依据。通常情况下，不同的监测对象其状态监测方法也是不同的，但是其主要的步骤大致相同，即为数据信息采集、实际运行状态评估、维修方案制定等。状态预测。电气设备运行状态预测是建立在已知当下运行状态数据，通过对现有数据进行分析来预测电气设备今后的运行情况的。水电站中电气数量较多，因此对每一台电气设备都进行检测是不现实的，同时这种检测方案还有可能导致故障不能够及时被发现和解决，对电气设备的安全运行造成影响，因此状态预测是十分重要的。 2运行检修技术的关键要点 2.1水电站电气设备的运行维护 水电站电气设备的运行效率受到日常水电站电气设备维护工作的影响，如果维护工作到位，则能在一定程度上延长水电站电气设备的使用时间；如果水电站电气设备日常维护工作滞后，则会给水电站的日常生产工作造成不良影响，甚至影响水电站整体的经济效益。因此，管理部门应建立责任检修制度，从而明确维修人员的工作责任，从日常的水电站电气设备维护工作出发，使值班人员能够对工作范围内的设备进行检测。此外，相关工作人员应记录下水电站电气设备的运行状态，以便完善水电站的巡检制度，使水电站电气设备维护工作有序进行。 此外，管理部门也要注意加强水电站电气设备维护工作的规范性，使相关工作人员按照水电站电气设备的操作流程工作，给水电站电气设备运行带来充分保障。针对不同的水电站电气设备，相关工作人员应建立不同的维护巡检措施，比如水轮发电机。相关工作人员应该逐一检查水轮发电机的励磁电压、定子电流、励磁电流情况，如果一旦出现异常运行情况，则相关工作人员应迅速通知检修人员，从而判断水电站水轮发电机的故障情况。如果发电机的各项数值均显示正常，要检查水轮发电机在运行当中是否有异味、噪声。如果有异响的情况，则说明水轮发电机的零部件磨损严重，维修人员应及时开展润滑工作，并更换磨损严重的轴承部分，从而保证水电站电气设备的正常运行。此外，如果水轮发电机发出异味，则说明水电站水轮发电机有漏油的现象出现。检修人员应对水轮发电机进行关闭检查。每隔一段时间要对水电站电气设备开展全面检查工作，并详细地检查机组的相关数据。此外，在日常的工作中，维护人员要注意对水电站电气设备进行清理，这在一定程度上能够减少水电站电气设备故障情况的发生。 众所周知，检修技术人员对水电站电气设备进行常规化的检查是为了避免设备运行中出现突发的故障，影响水电站系统运行，而一般情况下，福建泉州水电站都会使用反复排查法，虽说这种方法在实际应用过程中可以快速找到故障点，但是时间较长，增加了工作人员的工作量。在对电气设备进行常规检查的过程中，技术人员首先应当对电气设备的外观进行检查，之后利用嗅觉对电气设备再次进行检查，一旦发现有特殊气味，应当立即对故障点进行更为细致的检查。加大对设备维护保养工作的重视力度，避免设备运行中存有安全隐患。水电站电气设备保养工作是否到位将直接影响设备的运行状态，例如透平油处理水平、润滑油的使用量、设备轮换运行状态以及设备灰尘清洁等工作都会对设备运行产生一定的影响。目前泉州水电站的空压机是进口产品，因此更应当加大对其维护和保养的工作，以降低设备故障发生率，进而提高电气设备运行可靠性，做到“故障及时发现及时解决”，避免水电站运行中存在安全隐患。水电站设备维护人员也应当将设备运行状态进行记录，一旦发现有异常情况应当详细分析，将故障点消除在萌芽状态。另外水电站技术人员还应当对运行机组的运行时间、发电量、开停机次数等内容进行详细的记录，以配合其他设备操作技术人员对设备运行的现状进行了解，以对未来运行的情况进行预

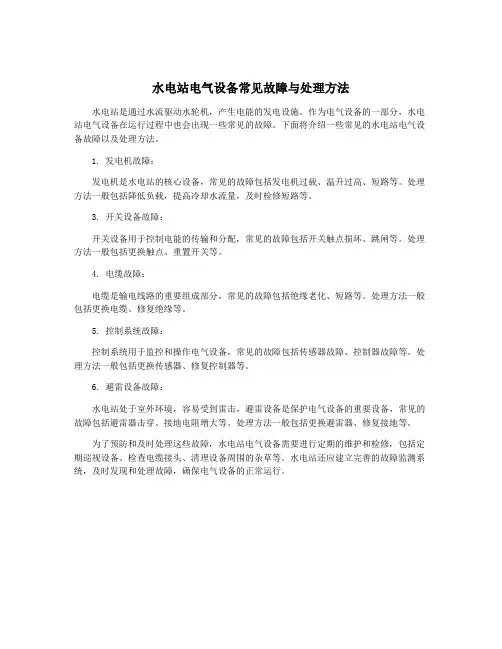

水电站电气设备常见故障与处理 【摘要】水电站电气设备的状态直接影响着水电站的安全正常的运行。目前我国水电站电气设备及相关技术都有所提高，但仍存在各种故障。文章主要对水电站电气设备的常见故障进行了分析，并对其具体的处理进行了探究。 【关键词】水电站;电气设备;常见故障;处理 随着我国经济与科技的快速发展，我国的水电事业也在不断发展，水电站的规模及数量也有所增加。并且水电站电气设备也得到了广泛的应用，自动化程度不断得到提高。水电站电气设备是水电站整体运转的前提，因此及时排除和解决电气设备故障，对保证水电站正常运行有着重要的作用。 1水电站电抗器引发的故障及其处理 水电站中经常通过电抗器将主变低压侧中心点接地，同时使发电机中心点直接接地，减少主变温升，增加出力。但这种做法会破坏发电机中线电流的平衡，并且造成电抗器、线路主与变间的谐振等问题。对于中心线电流变化及其处理，当多台发电机并列运行时，其所带的负荷不平衡，导致中心线电流产生很大的变化，并且这种几台发电机并列运行的情况，若其中一台发电机所带的负荷与其他几台差距太大，会使得这台发电机的中心线电流越大，因此必须注意维持多台发电机之间所带负荷的平衡。对于线路主与变及电抗器之间的谐振的处理，某水电站中的三台二百五十千瓦机组，两台一百七十五千瓦机组，一号主变容量为1000kWA，二号主变量为500kWA。在开机并网的过程中发现准同期装置失灵，同期转向灯也存在异常情况，红灯和白灯同时熄灭。测量母线的三相对地电压为一百七十伏、二百三十伏、三百四十伏，引入电源的电压为二百一十伏、三百四十伏，短路电抗器三相对地电压都为二百二十伏左右，同期装置也恢复正常，同期转向灯也正常发光，由此现象可知这种情况为谐振。处理的方法主要有三种，一是增加一个装换开关，短接电抗器，然后并一台二百五十千瓦机组，二是并上一台一百七十五千瓦机组投入二号主变，将谐振点破坏，然后并上二百五十千瓦机组。三是在适宜的地方进行电容的补偿，破坏谐振的同时，进行机组无功的补偿。 2水电站调速器引发的故障及其处理 调速器引发的故障是水电站中电气设备中的常见故障，因此需对其进行详细的了解，及时排除和解决水电站调速器的常见故障。水电站调速器引发的故障主要包括电液转换器故障、主控单片机故障和开度、开限反馈表指示不符等故障。电液转化器故障主要是在机组、调速器上电的正常运行过程中，电液转换器不振，液压随动系统对控制、操作命令不做出反应。这种故障一般是由电器故障及机械故障引起的。主控电源发生故障或电压转换器断线一般会造成电器故障，电气故障较为繁杂，在处理时应谨慎对待，严格处理，需要在停机后认真检查维修将故障彻底排除。油渍过多或存在其他异物会造成机械故障，机械故障一般比较简单，
