分子筛制氧机的制作技术

分子筛制氧机工作原理
分子筛制氧机是一种利用分子筛技术制取高纯度氧气的设备。

其工作原理是通过分子筛材料对气体中的氮气进行吸附，从而将气体中的氧气浓缩提取出来。

分子筛是一种具有特定孔径和微孔结构的物质，在分子筛制氧机中，常用的分子筛材料是沸石，它的微孔尺寸可以选择性地吸附不同大小的分子。

当气体进入分子筛制氧机时，经过预处理后，进入分子筛吸附装置。

在吸附装置中，氮气分子由于其分子体积较大，无法进入微孔结构，而氧气分子则可以被吸附。

随着氮气的逐渐被吸附，出口气体中的氧气浓度逐渐提高。

当分子筛达到一定吸附饱和度时，需要对分子筛进行再生，以使其重新具备吸附氮气的能力。

分子筛的再生过程通常采用两步法。

首先是脱附，将吸附装置中的压力降低，使被吸附的氮气分子解除吸附，然后通过排空将已解除吸附的氮气从分子筛装置中排出。

脱附后的分子筛需要进行再生，通常是通过向吸附装置加入一定量的干燥空气或纯氧气进行洗涤，以恢复分子筛的吸附能力。

通过反复的吸附和再生过程，分子筛制氧机可以稳定地分离氮气和氧气，从而提取出高纯度的氧气供应给使用者。

综上所述，分子筛制氧机通过分子筛材料对气体中的氮气进行吸附，在反复的吸附和再生过程中分离出高纯度的氧气。

这种设备广泛应用于医疗、制造业、食品加工等领域，为各种应用提供了高质量的氧气资源。

分子筛制氧机里边结构的原理引言：分子筛制氧机是一种常见的用于制取高纯度氧气的设备。

其内部结构采用了分子筛技术，通过分子筛吸附和脱附的作用，将空气中的氮气等杂质分离出来，从而得到高纯度的氧气。

本文将详细介绍分子筛制氧机内部结构的原理。

一、分子筛的基本原理分子筛是一种由微孔构成的物质，其特点是孔径均匀且能够选择性吸附分子。

在分子筛内部，孔径的大小决定了能够进入和被吸附的分子的大小。

常见的分子筛材料有沸石、硅铝酸盐等。

二、分子筛制氧机的内部结构1. 进气系统：分子筛制氧机的进气系统通常包括进气口、过滤器和压缩机。

进气口用于引入空气，过滤器则用于除去空气中的大颗粒杂质，而压缩机则将空气压缩至一定压力。

2. 分子筛吸附罐：分子筛吸附罐是分子筛制氧机内部最重要的部分。

吸附罐内装有大量的分子筛，通过吸附和脱附作用来分离氮气等杂质。

当压缩空气进入吸附罐时，分子筛会选择性地吸附氮气，而将氧气等其他组分通过。

一段时间后，分子筛达到饱和吸附状态，需要进行再生。

3. 再生系统：再生系统通常包括加热器和冷却器。

当分子筛吸附罐饱和后，需要进行再生以去除吸附的氮气。

加热器会将吸附罐中的分子筛加热至一定温度，从而使吸附在分子筛上的氮气脱附。

脱附后的氮气会通过冷却器冷却，然后排出系统。

4. 出气系统：出气系统用于收集和输出高纯度氧气。

经过分子筛吸附和再生后，氧气会被收集并输出。

此外，为了保证输出氧气的质量，还会设置一些过滤器和调压装置。

三、分子筛制氧机的工作流程1. 进气：空气通过进气口进入系统，通过过滤器去除大颗粒杂质。

2. 压缩：经过过滤后的空气被压缩机压缩至一定压力，提高分子筛吸附效果。

3. 吸附：压缩空气进入分子筛吸附罐，其中的分子筛选择性吸附氮气等杂质，而将氧气等其他组分通过。

4. 再生：分子筛吸附罐饱和后，通过加热器将分子筛加热至一定温度，使吸附在上面的氮气脱附。

脱附的氮气通过冷却器冷却后排出系统。

5. 输出：经过吸附和再生后，高纯度的氧气被收集并输出。

1、分子筛简介分子筛是一种具有立方晶格的硅铝酸盐化合物。

分子筛具有均匀的微孔结构，它的孔穴直径大小均匀，这些孔穴能把比其直径小的分子吸附到孔腔的内部，并对极性分子和饱和分子具有优先吸附能力，因而能把极性程度不同，饱和程度不同，分子大小不同及沸点不同的分子分离开来，即具有“筛分”分子的作用，故称分子筛。

由于分子筛具有吸附能力高，热稳定性强等其它吸附剂所没有的优点，使得分子筛获得广泛的应用。

分子筛结构图2、制氧分子筛5A小型制氧分子筛是一种特制的5A分子筛，是专为医疗保健制氧机而生产的，该分子筛具有制氧纯度高、速度快、使用寿命长的特点，是5A分子筛在医疗保健行业的一个重要应用。

化学式：4/5CaO·1/5Na2O·Al2O3·2 SiO2硅铝比：SiO2/Al2O3≈2有效孔径：约5A应用：除具有一般5A分子筛的特性外，主要用于变压吸附制氧。

3、小型分子筛制氧机的发展历程1962年美国联合碳化物公司（UCC）发现了分子筛对气体的选择性特性，并在实验设备上实现了对少数不同气体的分离；随即研制成功了世界上第一台制氢工业装置；随着分子筛材料与工艺的不断提升，70年代中期美国和德国首先将PSA技术应用于空气分离并在化工领域得到应用，到80年代中期化学工业的发展为分子筛的性能提高起到了关键作用，这使设备小型化成为可能，1985年美国的Praxair公司研制的第一台小型制氧机的问世标志着PSA技术小型化的开始，90年代初产品意义上的医用小型制氧机开始出现，美国材料实验学会（ASTM）于1993年颁布了医用小型制氧机标准规范（F1464-1993），国际标准组织于1996年发布了医用小型制氧机的安全性标准（ISO8359：1996）。

目前我国只有国家药品管理局颁布的《YY/T0298—1998医用分子筛制氧设备通用技术规范》，还没有相应的与国际接轨的医用小型制氧机行业或产品标准。

美国《F1464—1993》标准及国际标准《ISO8359：1996》两个标准的一个共同特点是对制氧机做了以下几点强制性规范，而我国《YY/T0298—1998》则没有强制性要求：A.产品必须设计有不可更改的累计计时功能。

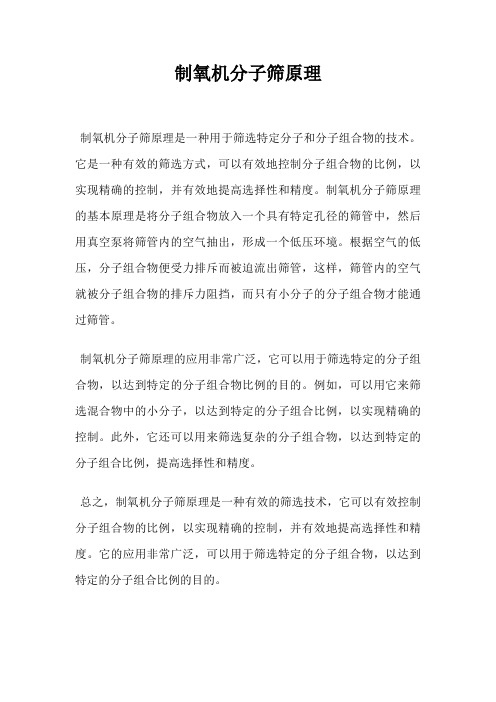

制氧机分子筛原理
制氧机分子筛原理是一种用于筛选特定分子和分子组合物的技术。

它是一种有效的筛选方式，可以有效地控制分子组合物的比例，以实现精确的控制，并有效地提高选择性和精度。

制氧机分子筛原理的基本原理是将分子组合物放入一个具有特定孔径的筛管中，然后用真空泵将筛管内的空气抽出，形成一个低压环境。

根据空气的低压，分子组合物便受力排斥而被迫流出筛管，这样，筛管内的空气就被分子组合物的排斥力阻挡，而只有小分子的分子组合物才能通过筛管。

制氧机分子筛原理的应用非常广泛，它可以用于筛选特定的分子组合物，以达到特定的分子组合物比例的目的。

例如，可以用它来筛选混合物中的小分子，以达到特定的分子组合比例，以实现精确的控制。

此外，它还可以用来筛选复杂的分子组合物，以达到特定的分子组合比例，提高选择性和精度。

总之，制氧机分子筛原理是一种有效的筛选技术，它可以有效控制分子组合物的比例，以实现精确的控制，并有效地提高选择性和精度。

它的应用非常广泛，可以用于筛选特定的分子组合物，以达到特定的分子组合比例的目的。

分子筛制氧机工作原理
分子筛制氧机是一种通过分子筛技术来制取高纯度氧气的设备。

它主要由分子
筛吸附系统、脱附系统、压缩系统和控制系统等部分组成。

其工作原理是利用分子筛对氮气和氧气的吸附性能不同，通过循环吸附和脱附过程来实现氧气的制取。

首先，空气经过预处理系统去除其中的水分和杂质，然后进入分子筛吸附系统。

在这个系统中，空气通过分子筛床，分子筛对其中的氮气进行吸附，而氧气则通过分子筛床，进入下一个阶段。

这样，氮气被分离出来，而富含氧气的气体被送入脱附系统。

在脱附系统中，通过降低分子筛床的压力和加热的方式，促使已经吸附了氮气
的分子筛释放出吸附的氮气，实现氮气的脱附。

这样，分子筛床重新恢复到吸附状态，同时产生高纯度的氧气。

随后，经过压缩系统的处理，高纯度的氧气被压缩成为气体或液体状态，以满
足不同领域的使用需求。

控制系统则负责监控和调节整个制氧过程，确保设备的稳定运行和高效制氧。

分子筛制氧机工作原理简单清晰，通过分子筛对氮气和氧气的选择性吸附和脱
附过程，实现了氧气的高效制取。

相比于传统的制氧方法，分子筛制氧机具有能耗低、操作简单、制氧效率高等优点，因此在医疗、生活、工业等领域有着广泛的应用前景。

总的来说，分子筛制氧机是一种通过分子筛技术来制取高纯度氧气的设备，其
工作原理是利用分子筛对氮气和氧气的吸附性能不同，通过循环吸附和脱附过程来实现氧气的制取。

这种制氧方法具有能耗低、操作简单、制氧效率高等优点，因此在医疗、生活、工业等领域有着广泛的应用前景。

医用分子制氧机的生产工艺流程与质量控制体系研究随着现代医学的不断发展，医用分子制氧机已经成为医疗行业不可或缺的设备之一。

作为一种重要的氧疗设备，医用分子制氧机的质量和安全性受到越来越多的关注。

本文将重点研究医用分子制氧机的生产工艺流程和质量控制体系。

一、医用分子制氧机的生产工艺流程1. 原料准备医用分子制氧机的主要原料为空气和分子筛。

空气需要去除其中的水分和杂质，所以生产过程中需要配备空气预处理系统。

分子筛则需要进行筛选、激活等工艺处理。

2. 氧分子筛的制备将激活后的分子筛填充到氧管道中，形成用于分离空气中氮气和氧气的氧分子筛。

该筛子技术要求较高，需要科学计算和精细制作。

3. 机体组装将氧管道和机体的其他组件（如电控系统、水箱、氧气缓冲罐等）进行组装，成为完整的医用分子制氧机。

4. 调试和质检对组装完成的医用分子制氧机进行各项功能调试和全面质检。

只有经过严格测试和检验的设备才能投入市场，为医疗行业服务。

二、医用分子制氧机的质量控制体系医用分子制氧机是一种直接涉及人体生命健康的医疗设备，其质量和安全性确保至关重要。

以下是医用分子制氧机的质量控制体系。

1. 质量管理体系医用分子制氧机的生产必须遵循质量管理体系，执行ISO9001：2015等质量管理体系要求。

制定明确的质量方针、目标和程序，并通过各种内部和外部审核不断加以完善。

2. 总体方案策划在医用分子制氧机生产前，需要制定总体方案以确保生产过程的稳定和质量。

方案应考虑到所有可能影响产品质量的因素，如原材料、设备、操作流程等。

3. 工艺控制对医用分子制氧机整个制造过程进行控制和管理。

工艺控制需确保生产过程的标准化和规范化，并实现过程中出现异常时及时处理和纠正。

4. 过程监控生产过程中，需要针对医用分子制氧机的重要性能参数进行过程监控，以及时发现和排除可能出现的质量问题。

必要时需要对生产线和生产流程进行调整。

5. 机审过程控制机审过程控制是确保医用分子制氧机在生产过程中各个环节符合设计、工艺要求的一种手段。

分子筛制氧机设计原理赵鑫1.概述分子筛式制氧机是指以变压吸附(PSA) 技术为基础，从空气中提取氧气的新型设备。

其利用分子筛物理吸附和解吸技术在制氧机内装填分子筛，在加压时可将空气中氮气吸附，剩余的未被吸收的氧气被收集起来，经过净化处理后即成为高纯度的氧气。

具体工作过程为压缩空气经空气纯化干燥机净化后，通过切换阀进入吸附塔。

在吸附塔内，氮气被分子筛吸附，氧气在吸附塔顶部被聚积后进入氧气储罐，再经除异味、除尘过滤器和除菌过滤器过滤即获得合格的医用氧气。

2.制氧原理2.1.吸附剂氧分子筛分子筛是一种晶状铝硅酸盐，其原子按一定的形状排列，基本结构单元是四个氧阴离子围绕一个较小的硅或铝离子而形成的四面体。

钠离子或其它阳离子的作用是补充铝氧四面体正电荷的不足。

四个氧阴离子的每一个，又都分被另一个铝氧或硅氧四面体共用，使晶格作三维延伸。

晶格中暴露的阳离子使分子筛具有更强的吸附能力，这些阳离子起着局部强正电荷格点的作用，对极性分子的阴端进行静电吸引，分子的偶极矩越大，被吸引和吸附得越牢。

在阳离子上的局部强正电荷的影响下，分子会受到电磁感应而产生偶矩。

氧和氮都具有四极矩,但氮的四极矩（0.3ã）比氧（0.1ã）比大得多。

因此，氮原子与阳离子之间的作用力较强，而被优先吸附。

当有压力时，分子筛会吸附较多的氮原子；当减压时，分子筛会将吸附的氮原子释放出来（称为解吸）。

家庭制氧用分子筛一般用13X（NaX）型和5A（CaA）型。

13X的氧气吸收率为47%，5A的氧气吸收率为54%。

还有更高吸收率的CaX型（71%）、LiX型（82%），但成本太高。

2.2.微型PSA吸附工艺是一种加压吸附常压解吸制氧工艺，因耗电量高，适用于小型制氧装置。

又分为产品气压低于0.2MPa及高于0.2MPal两种工艺流程。

家庭制氧采用气压低于0.2MPa的吸附工艺，其工作原理框图如下：工作原理如上图所示，采用Skarstrom循环两床（即两个分子筛塔）制氧机形式，工作过程如下:空气经过滤器进入压缩机,压缩空气通过旋转分离阀进人吸附器A、B进行吸附分离，控制系统控制分离阀改变吸附周期，以及分配进气和排气流动方向。

分子筛制氧机工作原理
分子筛制氧机是一种能够通过分子筛吸附技术将空气中的氧气与氮气分离的设备。

它的工作原理主要是利用分子筛对氧气和氮气的吸附特性进行分离，从而提取纯净的氧气。

下面将详细介绍分子筛制氧机的工作原理。

首先，空气进入分子筛制氧机后，经过预处理系统去除其中的水汽和杂质，然后进入分子筛吸附系统。

在吸附系统中，空气通过分子筛层，由于分子筛对氧气和氮气的吸附能力不同，氧气被分子筛吸附，而氮气则通过分子筛层，从而实现氧气和氮气的分离。

随后，当分子筛吸附一定时间后，需要进行脱附操作。

这时，通过改变系统的压力或温度，使得已吸附的氧气从分子筛上脱附出来，从而得到高纯度的氧气。

而吸附后的分子筛则可以通过再生操作进行再次利用，实现循环使用。

在整个工作过程中，分子筛制氧机需要不断地进行吸附和脱附操作，以保证稳定的氧气输出。

同时，控制系统也需要对各个环节进行监测和调节，以确保设备的正常运行。

总的来说，分子筛制氧机的工作原理是基于分子筛对氧气和氮
气的吸附特性进行分离，通过吸附和脱附操作得到高纯度的氧气。

这种技术不仅能够满足工业、医疗等领域对高纯度氧气的需求，而
且还具有节能、环保等优点，因此在各个领域有着广泛的应用前景。

通过以上的介绍，相信大家对分子筛制氧机的工作原理有了更
深入的了解。

分子筛制氧机作为一种高效、可靠的氧气分离设备，
将会在未来发展中发挥越来越重要的作用。

小型分子筛制氧机的研发实验要求、相关标准与主要风险一、小型分子筛制氧机的结构与工作原理1.小型分子筛制氧机的结构制氧机一般由制氧主机、流量计、湿化器和氧浓度状态指示器等组成。

2.小型分子筛制氧机的工作原理制氧机是指利用分子筛变压吸附原理，通过吸附氮气和其他气体组分来提高氧气浓度的设备。

设备工作时，向一个装有分子筛的密闭吸附塔内注入压缩空气致使吸附塔内的压力随之升高，其中的分子筛随着环境压力的升高大量吸附压缩空气中的氮气，而压缩空气中的氧气则仍然以气体形式存在，并经一定的管道被收集起来。

这个过程通常被称为“吸附”过程。

当容器内的分子筛吸附氮气达到吸附饱和临界状态时，对吸附塔进行吹气减压，随着环境压力的减小，分子筛吸附氮气的能力下降，氮气自分子筛内部被释回气相，作为废气排出。

这个过程通1/ 11常被称为“解吸”。

为保证氧气持续稳定的产出，制氧机多采用两个（或多个）分子筛吸附塔，通过旋转分离阀控制，使一个吸附塔处于吸附过程的同时，另一个吸附塔处于解吸过程，二者交替工作完成连续制氧过程。

二、小型分子筛制氧机的研发实验要求1.产品性能研究应当进行产品性能研究以及产品技术要求的研究和编制说明，包括功能性、安全性指标（如电气安全与电磁兼容）以及与质量控制相关的其他指标的确定依据，所采用的标准或方法、采用的原因及理论基础。

2.生物相容性评价研究制氧机主要为患者提供氧气，使用过程中与患者接触的是吸氧管，吸氧管作为制氧机的附件，与患者的鼻腔粘膜接触。

应按照GB/T16886.1—2011《医疗器械生物学评价第1部分：风险管理过程中的评价与试验》至少进行细胞毒性、皮肤致敏和鼻腔粘膜刺激的相关研究。

2/ 113.灭菌/消毒工艺研究制氧机为体外使用设备，为非无菌产品；使用者仅需要按照说明书的要求对设备定期进行清洁。

与患者直接接触的吸氧管使用前需经消毒或灭菌处理，并满足以下要求。

3.1生产企业灭菌：应明确灭菌工艺（方法和参数）和无菌保证水平（SAL），并给出灭菌确认报告。
