地形图测绘按一定法则，有选择地在平面上表示地球表面各种自然现象和社会现象的图，通称地图。
按内容，地图可分为普通地图及专题地图。
地形图是按一定的比例尺，用规定的符号表示地物、地貌平面位置和高程的正射投影图。
8．1 地物地貌的表示方法8．1．1地形图的比例尺地形图上任意一线段的长度与地面上相应线段的实际水平长度之比，称为地形图的比例尺。
一、比例尺的种类1．数字比例尺数字比例尺一般用分子为1的分数形式表示。
设图上某一直线的长度为d，地面上相应线段的水平长度为D，则图的比例尺为式中M为比例尺分母。
当图上1cm代表地面上水平长度10m(即1000cm)时尺就是。
通常称1：1000000、1：500000、1：200000为小比例尺地形图；1：100000、1：50000和1：25000为中比例尺地形图；1：10000、1：5000、1：2000、1：1000和1：500为大比例尺地形图。
建筑类各专业通常使用大比例尺地形图。
按照地形图图式规定，比例尺书写在图幅下方正中处，2．图示比例尺为了用图方便，以及减弱由于图纸伸缩而引起的误差，在绘制地形图时，常在图上绘制图示比例尺。
1: 1000的图示比例尺，绘制时先在图上绘两条平行线，再把它分成若干相等的线段，称为比例尺的基本单位，—般为2cm；将左端的一段基本单位又分成十等分，每等分的长度相当于实地2m。
而每一基本单位所代表的实地长度为2cm×1000＝20m。
二、比例尺的精度一般认为，人的肉眼能分辨的图上最小距离是0.1mm，因此通常把图上0.1mm所表示的实地水平长度，称为比例尺的精度。
根据比例尺的精度，可以确定在测图时量距应准确到什么程度，另外，当设计规定需在图上能量出的实地最短长度时，根据比例尺的精度，可以确定测图比例尺。
8．1．2地物符号地形是地物和地貌的总称。
地物是地面上天然或人工形成的物体，如湖泊、河流、房屋、道路等。
地物符号有下列几种。
一、比例符号有些地物的轮廓较大，如房屋、稻田和湖泊等，它们的形状和大小可以按测图比例尺缩小，并用规定的符号绘在图纸上，这种符号称为比例符号。
地形图、地籍图常用图式本图式适用于1:10000地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、以及使用符号的原则、方法和要求。
1 符号的尺寸（1）符号旁以数字标注的尺寸，均以毫米为单位。
（2）符号旁只注一个尺寸的，表示圆或外接圆的直径、等边三角形或正方形的边长；两个尺寸并列的，第一个数字表示符号主要部分的高度，第二个数字表示符号主要部分的宽度；线状符号一端的数字，单线是指其粗度，两平行线是指含线划粗的宽度（街道是指其空白部分的宽度）。
符号上需要特别标注的尺寸，则用点线引示。
（3）符号线划的粗细、线段的长短和交叉线段的夹角等，没有标明的均以本图式的符号为准。
一般情况下，线划粗为0.12mm，点的直径为0.2mm。
符号非主要部分的线划长为0.0.4mm，非垂直交叉线段的夹角为45º或60º。
2 符号的定位点和定位线（1）符号图形中有一点的，该点为地物的实地中心位置。
（2）圆形、正方形、长方形等符号，在其几何图形中心。
（3）宽底符号（蒙古包、烟囱、水塔等）在底线中心。
（0.4）底部为直角的符号（风车、路标、独立树等）在直角的顶点。
（5）几种图形组成的符号（敖包、教堂、气象站等）在其下方图形的中心点或交叉点。
（6）下方没有底线的符号（窑、亭、山洞等）在其下方两端点间的中心点。
（7）不依比例尺表示的其它符号（桥梁、水闸、拦水坝、溶斗等）在符号的中心点。
（8）线状符号（道路、河流、境界等）在符号的中心线。
依比例尺表示时，在两侧线的中心。
3 符号的方向和配置（1）独立性地物符号除规定按真方向表示外，其它均垂直于南图廓描绘。
（2）土质和植被符号的配置如下：整列式：按一定行列配置，如苗圃、草地、稻田等；散列式：不按一定行列配置，如有林地、灌木林、石块地等；相应式：按实地疏密或位置配置，如疏林、散树、独立树等。
（3）土质和植被面积较大时，其符号间隔可放大1～3倍描绘；在能表示清楚的原则下，也可采用注记的方法表示；还可将图中最多的一种省绘符号，图外加附注说明，但一幅图或一批图应统一。
第二节地形图的图名、图号、图廓及接合图表一、地形图的图名每幅地形图都应标注图名，通常以图幅内最著名的地名、厂矿企业或村庄的名称作为图名。
图名一般标注在地形图北图廓外上方中央。
如图7-2所示，图名为“白吉树村”。

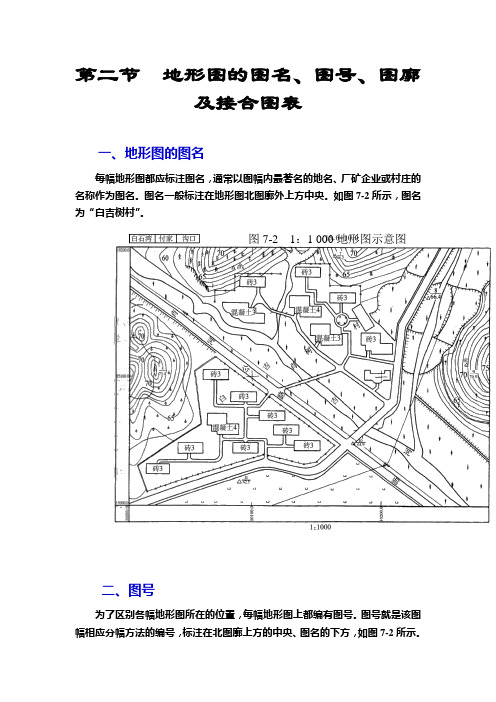

图7-2 1：1 000地形图示意图二、图号为了区别各幅地形图所在的位置，每幅地形图上都编有图号。
图号就是该图幅相应分幅方法的编号，标注在北图廓上方的中央、图名的下方，如图7-2所示。
1．分幅方法1：500地形图的图幅一般为50cm×50cm，一幅图所含实地面积为0.062 5km2，1 km2的测区至少要测16幅图纸。
这样就需要将地形图分幅和编号，以便于测绘、使用和保管。
大比例尺地形图常采用正方形分幅法，它是按照统一的直角坐标纵、横坐标格网线划分的。
如图7-3所示，是以1：5 000地形图为基础进行的正方形分幅。
各种大比例尺地形图图幅大小如表7-2所示。
1:5000图7-3 大比例尺地形图正方形分幅表7-2 几种大比例尺地形图的2．编号方法（1）坐标编号法图号一般采用该图幅西南角坐标的公里数为编号，x坐标在前，y坐标在后，中间有短线连接。
如图7-2所示，其西面角坐标为x=15.0km，y=10.0km，因此，编号为“15.0-10.0”。
编号时，1：500地形图坐标取至0.01km，1：1000、1：2000地形图取至0.1km。
（2）数字顺序编号法如果测区范围比较小，图幅数量少，可采用数字顺序编号法，如图7-4所示。
1 2 3 45 6 7 89 10 11 1213 14 15 16图7-4 数字顺序编号法三、图廓和接合图表1．图廓图廓是地形图的边界线，有内、外图廓线之分。
内图廓就是坐标格网线，也是图幅的边界线，用0.1mm细线绘出。
在内图廓线内侧，每隔10cm，绘出5mm 的短线，表示坐标格网线的位置。
外图廓线为图幅的最外围边线，用0.5mm粗线绘出。
内、外图廓线相距12mm，在内外图廓线之间注记坐标格网线坐标值，如图7-2所示。
测绘技术中的地形图符号设计原则地形图是测绘学中的一种重要成果，通过将地理环境、地貌地貌、水文、交通等信息以一种立体形式展现于平面上，为人们提供了直观、准确的地理信息。
而图符号的设计则是地形图的重要组成部分，决定了地形图信息表达的准确性和易读性。
本文将介绍测绘技术中的地形图符号设计原则，从几何形状、大小、颜色和布局等几个方面探讨地形图符号的设计。
几何形状是地形图符号设计中的基本要素之一。
在绘制地形图时，为了能够准确、明确地表达地貌特征，我们需要选择合适的几何形状作为地形图符号。
例如，山地可以用三角形或尖锐的山峰图形表示，水体可以用弧形或带有波浪纹理的形状表示。
图符号的几何形状应当与所代表的地物特征相一致，具有较高的可识别性和表达力。
图符号的大小也是设计中需要考虑的重要因素。
图符号大小的选择要根据地形图比例尺来确定，一般来说，较大比例尺的地形图符号要相对较大，以便更好地表达地貌特征。
而在较小比例尺的地形图上，图符号则应该比较小，以便在有限的空间内展示更多的信息。
此外，图符号大小还应与所代表地物的重要性相适应，重要地物的符号相对较大，次要地物的符号相对较小。
颜色在地形图符号设计中也起着重要的作用。
地形图中的不同颜色代表不同的地物或地貌特征，通过色彩的使用，可以使地图更加直观、生动。
例如，山地可以用深绿色来表示，水体可以用蓝色来表示，城市区域可以用灰色来表示。
选择合适的颜色组合，能够使地形图更加美观、易读。
同时，图符号的布局也是地形图符号设计中需要注意的问题。
地形图上的实体地物符号应按照一定的逻辑关系进行布局，以便更好地表达地貌特征。
例如，在山地区域，山峰的符号应该按照地形起伏的高低进行布局，较高的山峰符号应该放在较高的位置，较低的山峰符号应该放在较低的位置。
此外，各类地貌特征的符号应该有所区分，相同类别的地貌特征的符号可以放在一起，不同类别的地貌特征的符号应该相对独立。
总之，地形图符号的设计是地形图制作中的核心工作，其准确性和易读性直接影响地图的质量和使用效果。
地形图绘制中的符号与图例设计技巧地形图是一种地理信息图，用于传达地形和地貌的特征。
在地形图上，地形符号和图例起着至关重要的作用，帮助读者理解地形图的含义和信息。
因此，在地形图的制作过程中，符号与图例的设计技巧十分关键。
本文将探讨一些在地形图绘制中常用的符号和图例设计技巧，以帮助读者更好地理解地形图。
一、符号设计技巧符号是地形图中最基本的图形表示。
不同地貌特征需要使用不同的符号来表示，以便读者能够准确地识别和理解。
以下是一些地形符号设计技巧：1. 简洁明了：地形符号应尽可能简洁明了，以便于读者快速理解。
过于复杂或繁琐的符号会给读者带来困扰，降低图像的可读性。
2. 一致性：符号的设计应尽量保持一致性，以便读者能够快速识别相同类型的地貌特征。
例如，水体可以用蓝色，山脉可以用棕色来表示。
3. 可变性：符号设计应可变化，以适应不同比例尺或不同尺寸的地形图。
同一个符号在大比例尺的地形图上可能需要更多的细节，而在小比例尺的地形图上可能需要简化。
4. 表达力：符号设计应尽可能准确地表达地貌特征。
通过使用不同的形状、大小、方向等元素来表达不同特征，如岭线可以使用连续的波浪线表示，而河流可以使用曲线和箭头表示。
二、图例设计技巧图例是地形图中用于解释地形符号的关键工具。
一个好的图例能够为读者提供必要的信息，帮助读者理解地图中的符号含义。
以下是一些图例设计技巧：1. 分类和排序：符号应按照地貌特征的类型进行分类和排序。
例如，可以将水体、山脉、森林分为不同的类别，并按照尺度从大到小进行排序。
2. 清晰简洁：图例设计应尽量清晰简洁，避免出现过多的文本和图形。
可以使用简单的图形和颜色来表示符号，以提高可视性。
3. 比例尺：在图例中应包含比例尺，以帮助读者确定符号的实际大小和尺寸。
比例尺的单位应与地图上的单位保持一致。
4. 标签和说明：每个符号都应该有相应的标签和说明，以便读者能够准确理解其含义。
标签和说明应简明扼要，直接表达符号所表示的地貌特征。
