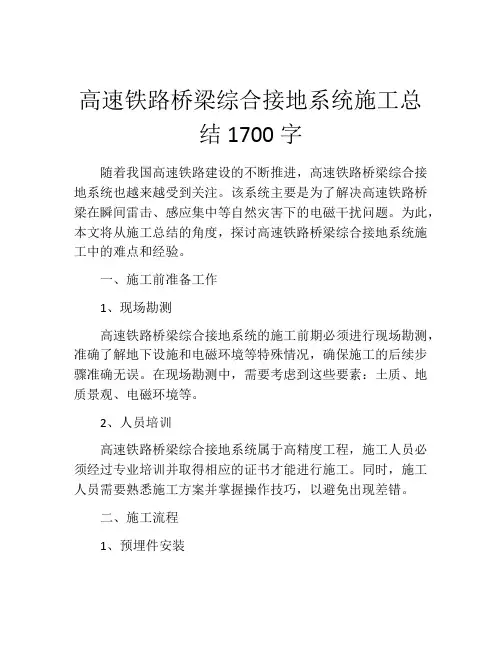

高速铁路桥梁综合接地系统施工总结1700字
高速铁路桥梁综合接地系统施工总结1700字随着我国高速铁路建设的不断推进，高速铁路桥梁综合接地系统也越来越受到关注。
该系统主要是为了解决高速铁路桥梁在瞬间雷击、感应集中等自然灾害下的电磁干扰问题。
为此，本文将从施工总结的角度，探讨高速铁路桥梁综合接地系统施工中的难点和经验。
一、施工前准备工作1、现场勘测高速铁路桥梁综合接地系统的施工前期必须进行现场勘测，准确了解地下设施和电磁环境等特殊情况，确保施工的后续步骤准确无误。
在现场勘测中，需要考虑到这些要素：土质、地质景观、电磁环境等。
2、人员培训高速铁路桥梁综合接地系统属于高精度工程，施工人员必须经过专业培训并取得相应的证书才能进行施工。
同时，施工人员需要熟悉施工方案并掌握操作技巧，以避免出现差错。
二、施工流程1、预埋件安装预埋件是高速铁路桥梁综合接地系统的主要构成部分，需要在桥梁建设前进行安装，预埋件的数量和布置要考虑到桥梁的形态和结构特点。
预埋件的材料和尺寸应与主体结构相适应，并具有抗腐蚀、耐高温等特点，保证预埋件能够长期稳定使用。
2、接地系统的施工（1）接地体安装：接地体是桥梁接地系统的重要构件，需要在桥梁安装的同时进行安装。
接地体材料通常采用铜或铜合金。
（2）线缆布线：施工人员必须严格按照设计图纸进行线缆布线，同时保证线缆与接地体和预埋件的连接牢固可靠，确保桥梁的正常运行。
（3）接地电阻测试：施工人员需要使用接地电阻测试仪进行接地电阻测试，测试结果应符合国家规定标准。
3、接地系统的验收接地系统的验收包括检查文档、检查设备功能、试验等步骤。
只有经过验收合格后，接地系统才能投入使用。
三、总结高速铁路桥梁综合接地系统施工是一项重要的工程，需要严格按照规范进行施工，施工人员需要具有高度的责任感和精益求精的精神。
在施工过程中，需要科学地规划施工流程，严格按照施工方案进行操作，保证接地系统的质量和可靠性。
同时，施工中还需要注意安全和环境保护等因素，确保高速铁路桥梁综合接地系统在安全和可靠的前提下运行稳定。

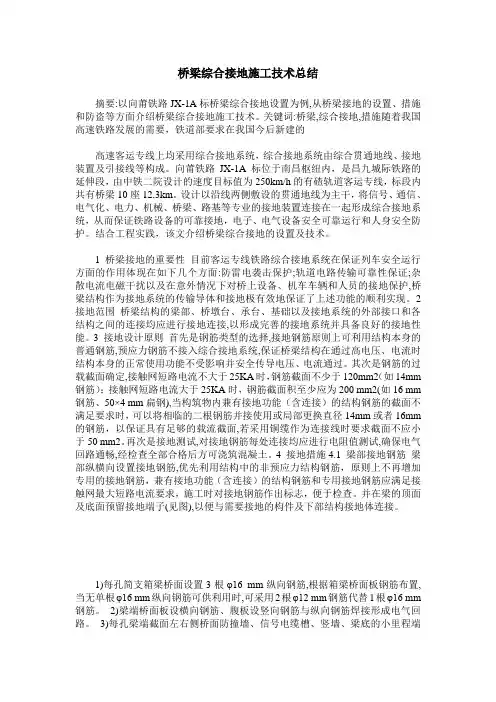

桥梁综合接地施工技术总结
桥梁综合接地施工技术总结摘要:以向莆铁路JX-1A标桥梁综合接地设置为例,从桥梁接地的设置、措施和防盗等方面介绍桥梁综合接地施工技术。
关键词:桥梁,综合接地,措施随着我国高速铁路发展的需要，铁道部要求在我国今后新建的高速客运专线上均采用综合接地系统，综合接地系统由综合贯通地线、接地装置及引接线等构成。
向莆铁路JX-1A标位于南昌枢纽内，是昌九城际铁路的延伸段，由中铁二院设计的速度目标值为250km/h的有碴轨道客运专线，标段内共有桥梁10座12.3km。
设计以沿线两侧敷设的贯通地线为主干，将信号、通信、电气化、电力、机械、桥梁、路基等专业的接地装置连接在一起形成综合接地系统，从而保证铁路设备的可靠接地，电子、电气设备安全可靠运行和人身安全防护。
结合工程实践，该文介绍桥梁综合接地的设置及技术。
1 桥梁接地的重要性目前客运专线铁路综合接地系统在保证列车安全运行方面的作用体现在如下几个方面:防雷电袭击保护;轨道电路传输可靠性保证;杂散电流电磁干扰以及在意外情况下对桥上设备、机车车辆和人员的接地保护,桥梁结构作为接地系统的传输导体和接地极有效地保证了上述功能的顺利实现。
2 接地范围桥梁结构的梁部、桥墩台、承台、基础以及接地系统的外部接口和各结构之间的连接均应进行接地连接,以形成完善的接地系统并具备良好的接地性能。
3 接地设计原则首先是钢筋类型的选择,接地钢筋原则上可利用结构本身的普通钢筋,预应力钢筋不接入综合接地系统,保证桥梁结构在通过高电压、电流时结构本身的正常使用功能不受影响并安全传导电压、电流通过。
其次是钢筋的过载截面确定,接触网短路电流不大于25KA时，钢筋截面不少于120mm2（如14mm 钢筋）；接触网短路电流大于25KA时，钢筋截面积至少应为200 mm2(如16 mm 钢筋、50×4 mm扁钢),当构筑物内兼有接地功能（含连接）的结构钢筋的截面不满足要求时，可以将相临的二根钢筋并接使用或局部更换直径14mm或者16mm 的钢筋，以保证具有足够的载流截面,若采用铜缆作为连接线时要求截面不应小于50 mm2。
高速铁路桥梁综合接地施工技术分析
高速铁路桥梁综合接地施工技术分析摘要：近几年，随着经济的发展，我国高速铁路工程建设越来越多。
为了推动社会发展，为经济持续增长提供更为坚实的基础，高速铁路桥梁建设应用大量先进施工工艺和施工技术，可以有效提升工程质量，提供更为安全的保障。
关键词：高速铁路；桥梁工程；综合接地施工技术引言在建设高速铁路桥梁工程中，综合接地系统的作用是将桥梁和站台、通信系统与建筑物、供电系统、电子信息系统、牵引供电回流系统等连接在一起，作为一个集成系统，该技术直接决定了以上装置的安全运转。
综合接地工程的复杂程度并不是很高，但四电接口工程的预埋件、贯通地线、接地端子、接地钢筋等细节上的内容，线下站场、路基、桥梁等土建专业施工往往被忽视。
1综合接地材料数量及质量1.1接地钢筋所有接地钢筋均采用ＨＲＢ３３５钢筋（１２ｍｍ、１６ｍｍ两种），钢筋进场要有出厂合格证及编号，钢筋原材料进场须入棚，并做到下垫上盖，钢筋加工须在钢筋加工厂进行。
钢筋焊接质量满足验收标准要求。
1.2接地端子在高速铁路桥梁工程施工中，需要严格遵循施工图来确定每个部位的端子数量，避免接地端子数量出现漏洞。
每个桥墩设置２个接地端子，通信基站和ＡＴ所下部均设置１个端子，每个孔箱梁设置８个接地端子，根据设计要求来确定接地端子总数量，同时需要对端子质量予以高度关注。
其中最为典型的就是防撞墙侧面为端子设计的预留，是为了避免列车轨道闪络现象，轨道两旁的设备和电路均需要使用此端子来实现接地目的。
在预埋时做好位置、限界和标高的测量工作，只有充分符合设计要求，才能发挥综合接地系统功能，确保列车行车安全。
1.3贯通地线在桥梁两侧贯通地线时，需在桥梁两侧的电缆槽进行敷设，在地线敷设数量进行计算时，要考虑到5%的松弛技术，并结合实际情况选择符合设计要求的贯通地线材料，使材料的质量满足施工设计要求。
1.4连接器桥梁贯通地线连接有两种方式：贯通地线间的连接采用铜质“Ｃ型”连接器连接，贯通地线与箱梁间的连接采用铜质“Ｌ型”连接器连接。
高速铁路桥梁综合接地施工技术分析
高速铁路桥梁综合接地施工技术分析朱本兵（中铁十一局集团第二工程有限公司，湖北十堰442013）【摘要】通过研究接地系统工程项目发展概况和相关行业的现状能够发现，高速铁路桥梁综合接地系统直接关系着工程整体质量。
本文首先分析高速铁路综合接地的目的，为了保证高速铁路桥梁综合接地施工效果，阐述了桥梁综合接地施工要点和方法，希望可以为今后相关的施工技术提供参考。
【关键词】高速铁路；桥梁；综合接地；施工技术【中图分类号】U448.13【文献标识码】A【文章编号】2095-2066（2018）02-0283-02引言在建设高速铁路桥梁工程中,综合接地系统的作用是将桥梁和站台、通信系统与建筑物、供电系统、电子信息系统、牵引供电回流系统等连接在一起,作为一个集成系统,该技术直接决定了以上装置的安全运转。
综合接地工程的复杂程度并不是很高,但四电接口工程的预埋件、贯通地线、接地端子、接地钢筋等细节上的内容,线下站场、路基、桥梁等土建专业施工往往被忽视。
本文主要对高铁桥梁综合接地各工序施工方法进行介绍,结合作者自身的桥梁综合接地的施工经验,为相关项目的施工提供建议。
1高速铁路综合接地的必要性高速铁路的列车运行速度非常快,在由高压接触网线生成的高能闭环电磁场中运行,高铁本身就是一条现代化的高速电气化铁路。
列车将在梁体钢筋网、防护墙、无砟轨道内生成闪络电流,直接影响到轨道轨旁设备、信号设备,带来较大的风险。
高速铁路需要利用综合接地系统的方式将梁体、无砟轨道内生成的闪络电流释放出来,然后利用贯通接地端子、接地钢筋连通综合贯通地线,将闪络电流对地释放,这样就起到了电磁防护的作用,确保了设备和人身安全。
例如某高速铁路桥梁在设计计算中,考虑了恒载、活载、温度荷载、不均匀沉降、收缩徐变等荷载。
在估算配筋阶段,主要考虑了恒载、活载和收缩徐变的影响,而在结构验算阶段则全面考虑了以上五种荷载的组合。
(1)一期恒载即结构自重,程序根据截面尺寸信息自动将梁体自重计为均布荷载。
高速铁路综合接地施工工艺探究
丛
酬 ，
Ｃｈｎ ｗ Ｔ ｃ ｎ ｌｇｅ ｎ ｒ ｄ ｃｓ ｉａ Ｎｅ ｅ ｈ ｏｏ ｉｓａ ｄ Ｐ ｏ ｕ ｔ
ห้องสมุดไป่ตู้
高速铁路综 合接地施工工艺探究 程 术 工技
段 荣 福
（ 中铁 二 十 一 局 集 团 ， 肃 兰 州 ７ ０ ０ ） 甘 ３ ０ ０ 摘 要 ： 合接 地 系统是将 铁路 沿线的 牵 引供 电 回流 系统 、 综 电力供 电 系统 、 信号 系统 、 通信及 其 他 电子信 息 系统 、 建筑 物 、 床 、 台 、 道 站 桥 梁、 道 、 隧 声屏 障等 需接 地 的装 置通过 贯通 地 线连成 一体 ， 形成低 阻等 电位 的接地 系统 。如何 确保 接地 系统可 靠 ， 工 工 艺是 最重 施 要 的控制 环 节。现 就 高速铁路 综合 接地 的施 工 工艺进行 简要 分析 。 关键 词 ： 高速铁 路 ； 综合 接地 ； 工工 艺 施
和拴接附加接地极之用。接地钢筋连接处采 用 中ｌ 钢筋 Ｌ型焊 接 。 ６
１ 、 面 纵 向接 地 。桥 上 两侧 防 撞墙 底 ＿桥 ３ 箱 梁顶 板 内各 设 置 １ 纵 向接 地钢 筋 ，防撞 根 墙 内侧 ３０ ｍ 处 、桥 中心 左 右 侧 ５ ０ ｍ处 ３ｍ ５ｍ 桥 面保 护 层 中各 １ 根纵 向 接地 钢筋 ，桥 面纵 向接地 钢 筋共计 ６ 。 根 １ 、 面 横 向接地 。箱 梁顶 板 内前后 距 ．桥 ４ 梁 端 ９０ ｍ 各 选 择 １ 中 ５桥 面 内横 向通 ０ｒ ａ 根 ２ 长 的结 构 钢筋 作为 接地 钢 筋 ，并与 防撞 墙底 纵 向 专用接 地钢 筋通 过 中ｌ 钢 筋 Ｌ型焊 接 。 ６ １、 ． 防撞墙 接 地 。在 箱 梁顶 板横 向接 地钢 筋 ５ 之 问 ， 防撞 墙底 专 用 纵 向接 地 钢 筋 ， ２ 由 每 ｍ
酬 ，
Ｃｈｎ ｗ Ｔ ｃ ｎ ｌｇｅ ｎ ｒ ｄ ｃｓ ｉａ Ｎｅ ｅ ｈ ｏｏ ｉｓａ ｄ Ｐ ｏ ｕ ｔ
ห้องสมุดไป่ตู้
高速铁路综 合接地施工工艺探究 程 术 工技
段 荣 福
（ 中铁 二 十 一 局 集 团 ， 肃 兰 州 ７ ０ ０ ） 甘 ３ ０ ０ 摘 要 ： 合接 地 系统是将 铁路 沿线的 牵 引供 电 回流 系统 、 综 电力供 电 系统 、 信号 系统 、 通信及 其 他 电子信 息 系统 、 建筑 物 、 床 、 台 、 道 站 桥 梁、 道 、 隧 声屏 障等 需接 地 的装 置通过 贯通 地 线连成 一体 ， 形成低 阻等 电位 的接地 系统 。如何 确保 接地 系统可 靠 ， 工 工 艺是 最重 施 要 的控制 环 节。现 就 高速铁路 综合 接地 的施 工 工艺进行 简要 分析 。 关键 词 ： 高速铁 路 ； 综合 接地 ； 工工 艺 施
和拴接附加接地极之用。接地钢筋连接处采 用 中ｌ 钢筋 Ｌ型焊 接 。 ６
１ 、 面 纵 向接 地 。桥 上 两侧 防 撞墙 底 ＿桥 ３ 箱 梁顶 板 内各 设 置 １ 纵 向接 地钢 筋 ，防撞 根 墙 内侧 ３０ ｍ 处 、桥 中心 左 右 侧 ５ ０ ｍ处 ３ｍ ５ｍ 桥 面保 护 层 中各 １ 根纵 向 接地 钢筋 ，桥 面纵 向接地 钢 筋共计 ６ 。 根 １ 、 面 横 向接地 。箱 梁顶 板 内前后 距 ．桥 ４ 梁 端 ９０ ｍ 各 选 择 １ 中 ５桥 面 内横 向通 ０ｒ ａ 根 ２ 长 的结 构 钢筋 作为 接地 钢 筋 ，并与 防撞 墙底 纵 向 专用接 地钢 筋通 过 中ｌ 钢 筋 Ｌ型焊 接 。 ６ １、 ． 防撞墙 接 地 。在 箱 梁顶 板横 向接 地钢 筋 ５ 之 问 ， 防撞 墙底 专 用 纵 向接 地 钢 筋 ， ２ 由 每 ｍ
高速铁路综合接地工程施工技术
高速铁路综合接地工程施工技术发布时间：2022-10-13T07:54:04.788Z 来源：《城镇建设》2022年第10期第5月（下）作者：刘和喜[导读] 在铁路建设过程中，高速综合接地工程施工技术施工过程较为复杂刘和喜中铁三局集团有限公司四川省宜宾市 644000摘要：在铁路建设过程中，高速综合接地工程施工技术施工过程较为复杂，需要统筹协调各个方面资源，通过合理恰当施工技术保证顺利进行。
对此，本文参考新建重庆至昆明高速铁路川渝段站前工程YKCYZQ-5标综合接地工程，相关施工技术工艺简要分析，希望能够为相关单位与人员提供参考。
关键词：高速铁路；综合接地；施工技术1作业准备1.1.内业技术准备（1）组织项目经理部有关施工管理人员和技术人员学习施工图纸、施工规范、合同文件以及有关施工的技术文件，执行各项施工技术规范。
（2）对项目部管理人员、现场施工人员进行技术交底。
（3）项目部测量人员根据施工设计资料，对线路中线、水准点和平面控制点进行复测，组织定位放线。
1.2.外业技术准备（1）选定专业化施工队伍，实行贯通地线敷设专业化施工，人员配置满足专业化施工要求。
（2）配置专用的工装设备，满足施工需要。
（3）根据施工设计文件要求釆购贯通地线、接地端子，C型压接件、L型压接件等材料，并经检验合格方能使用。
2施工顺序及工艺流程综合接地工程段落里程范围为：DK180+429.8~DK180+727.55，全长297.75，其中包括2孔32m简支箱梁、2个桥台、1段路基。
路基段落长223.05m，路肩内侧设电缆槽，电缆槽采用通信信号共槽、电力分槽形式，分为I型、II型两种型号，通信信号电缆槽外侧内壁正下方铺设贯通地线，贯通地线采用70mm环保型贯通地线。
该段路基共有8个接触网基础，2个拉线基础，布置在电缆槽内侧，接触网基础桩径为Φ75cm，桩长为5.4m，拉线基础桩径为Φ70cm，桩长为5.5m。
路基与金子咀特大桥30#桥台过渡段处设置2个过渡电缆井、2个I型通信电缆井，路基与龙王沱大桥0#桥台过渡段处设置2个过渡电缆井，沿线路左右两侧对称布置，I型通信电缆井内埋设2根Φ100mm镀锌过轨管，用于通信过轨。
高速铁路综合接地技术研究
高速铁路综合接地技术研究【摘要】随着经济和科技的不断发展，我国高速铁路进入了快速发展期。
高铁技术的发展必然会涉及到综合接地技术。
本文则主要对高速铁路综合接地技术进行探讨。
【关键词】高速铁路综合接地技术随着高速铁路的发展,铁路的牵引负荷随之增大,而牵引变电所的回流电流也随之增大。
牵引变电所接地系统面临两个严重的问题：一是回流电流造成地网电位不相等,这种情况一方面会对人身以及设备的安全造成威胁；另一方面将对保护、测量、信号装置造成影响,并有可能引发保护装置的误动或拒动。
二是机车运行时起动、制动等操作造成母线电流波动增大,这种波动产生的电磁信号将对变电所中信号与通信回路造成干扰,也将对保护装置的测量信号造成干扰并影响调度中心与变电所之间的通讯,而一般的接地系统不能满足对电磁信号屏蔽的要求。
由于传统接地系统存在这些问题,随着牵引变电所综合自动化系统的发展,这些问题表现得更加严重,因此发展综合接地系统成为一种必然的趋势[1]。
一、高速铁路综合接地概述高速铁路综合接地系统就是将铁路沿线的牵引供电回流系统、电力供电系统、信号系统、通信及其他电子信息系统、建筑物、道床、站台、桥梁、隧道、声屏障等需要接地的装置通过贯通地线连成一体的接地系统。
同时该贯通地线也是牵引回流的一个主要回路，从原理上来说，其实就是一个共用接地系统并通过等电位连接构成铁路的一个等电位体。
综合接地系统由贯通地线、接地装置及引接线等构成，它以沿线两侧敷设的贯通地线为主干，充分利用沿线桥梁、隧道、路基地段构筑物设施内的接地装置作为接地体，形成低阻等电位综合接地平台。
二、高速铁路综合接地总体技术要求在综合接地系统中，建筑物、构筑物及设备在贯通地线接入处的接地电阻不应大于1Ω；对于综合接地接入物必须进行单端接入，不能构成电流回路，尤其是对于电缆外壳，构筑物钢筋均应单端接入，不能形成通路，以免烧损设备破坏绝缘及对构筑物强度产生影响；电力、接触网等强电设备、设施接地连接线不得进入通信信号沟槽内；桥梁、隧道、无砟轨道、接触网支柱基础等结构物内的接地装置应优先利用结构物中的非预应力结构钢筋作为自然接地体；当没有结构钢筋可以利用时，可增加专用的接地钢筋；当自然接地体的接地电阻达不到要求时应增加人工接地体；为防止对预应力钢筋的影响，预应力钢筋不应接入综合接地系统；接地装置通过结构物内预埋的接地端子与贯通地线可靠连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

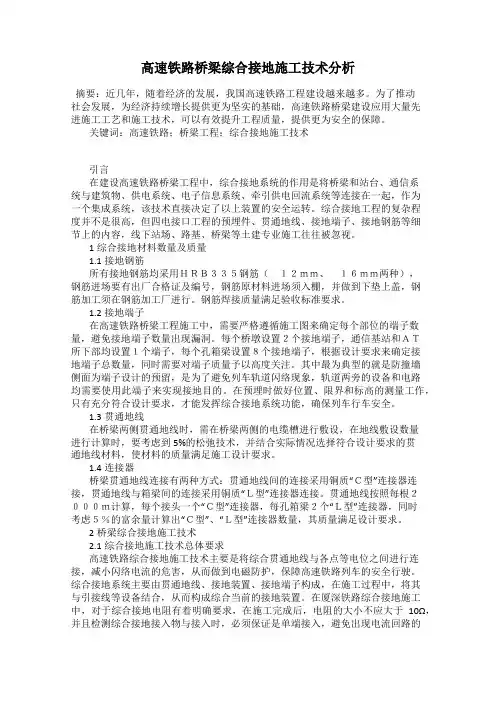

高速铁路桥梁综合接地施工技术分析
发表时间：2019-01-09T16:07:50.453Z 来源：《建筑学研究前沿》2018年第31期作者：宋文锋[导读] 高速铁路桥梁建设应用大量先进施工工艺和施工技术，可以有效提升工程质量，提供更为安全的保障。
中建八局第二建设有限公司山东济南 250014 摘要：近几年，随着经济的发展，我国高速铁路工程建设越来越多。
为了推动社会发展，为经济持续增长提供更为坚实的基础，高速铁路桥梁建设应用大量先进施工工艺和施工技术，可以有效提升工程质量，提供更为安全的保障。
关键词：高速铁路；桥梁工程；综合接地施工技术引言
在建设高速铁路桥梁工程中，综合接地系统的作用是将桥梁和站台、通信系统与建筑物、供电系统、电子信息系统、牵引供电回流系统等连接在一起，作为一个集成系统，该技术直接决定了以上装置的安全运转。
综合接地工程的复杂程度并不是很高，但四电接口工程的预埋件、贯通地线、接地端子、接地钢筋等细节上的内容，线下站场、路基、桥梁等土建专业施工往往被忽视。
1综合接地材料数量及质量 1.1接地钢筋
所有接地钢筋均采用ＨＲＢ３３５钢筋（ １２ｍｍ、 １６ｍｍ两种），钢筋进场要有出厂合格证及编号，钢筋原材料进场须入棚，并做到下垫上盖，钢筋加工须在钢筋加工厂进行。
钢筋焊接质量满足验收标准要求。
1.2接地端子
在高速铁路桥梁工程施工中，需要严格遵循施工图来确定每个部位的端子数量，避免接地端子数量出现漏洞。
每个桥墩设置２个接地端子，通信基站和ＡＴ所下部均设置１个端子，每个孔箱梁设置８个接地端子，根据设计要求来确定接地端子总数量，同时需要对端子质量予以高度关注。
其中最为典型的就是防撞墙侧面为端子设计的预留，是为了避免列车轨道闪络现象，轨道两旁的设备和电路均需要使用此端子来实现接地目的。
在预埋时做好位置、限界和标高的测量工作，只有充分符合设计要求，才能发挥综合接地系统功能，确保列车行车安全。
1.3贯通地线
在桥梁两侧贯通地线时，需在桥梁两侧的电缆槽进行敷设，在地线敷设数量进行计算时，要考虑到5%的松弛技术，并结合实际情况选择符合设计要求的贯通地线材料，使材料的质量满足施工设计要求。
1.4连接器
桥梁贯通地线连接有两种方式：贯通地线间的连接采用铜质“Ｃ型”连接器连接，贯通地线与箱梁间的连接采用铜质“Ｌ型”连接器连接。
贯通地线按照每根２０００ｍ计算，每个接头一个“Ｃ型”连接器，每孔箱梁２个“Ｌ型”连接器，同时考虑５％的富余量计算出“Ｃ型”、“Ｌ型”连接器数量，其质量满足设计要求。
2桥梁综合接地施工技术 2.1综合接地施工技术总体要求
高速铁路综合接地施工技术主要是将综合贯通地线与各点等电位之间进行连接，减小闪络电流的危害，从而做到电磁防护，保障高速铁路列车的安全行驶。
综合接地系统主要由贯通地线、接地装置、接地端子构成，在施工过程中，将其与引接线等设备结合，从而构成综合当前的接地装置。
在厦深铁路综合接地施工中，对于综合接地电阻有着明确要求，在施工完成后，电阻的大小不应大于10Ω，并且检测综合接地接入物与接入时，必须保证是单端接入，避免出现电流回路的安全事故，以防设备被烧毁。
另外，在连接过程中，电力、接触网等强电设备不能接入通信信号沟槽当中，以防出现通信信号被影响的情况。
在对厦深高铁铁路桥梁施工时，按照土建施工顺序进行施工安排，并结合铁路施工情况，将施工分为下部结构、桥体、桥面系3个模块。
在对下部结构进行施工安排时，主要是将桩基、承台、墩身的接地钢筋焊接。
焊接完成后，将钢筋埋入预先设计的土中。
此外，在下部结构工程施工时，还能够展开土建施工，缩短施工工期。
在梁体工程中，不仅需将接地钢筋焊接预埋，还需保证接触网支柱基础与拉线基础也进行预埋施工。
在此步骤进行时，可与桥面系施工工程一同施工。
桥面系工程施工的接地钢筋、接地端子处理方式与上两步相同，但还需将电缆槽进行浇筑处理。
2.2桥梁下部结构综合接地
在桥梁下部结构综合接地中，为了确保施工质量，需要对施工关键点予以高度重视，加强质量控制和管理，主要包括以下几个方面。
①钻孔桩接地钢筋可以选择桩身通长结构钢筋代替，在基础钢筋笼施工制作中，选择一根钢筋作为基础接地钢筋，如果长度不够时，只能采用通过双面搭接焊技术将其焊接在一起，做好桩顶的标记，确保施工质量。
②承台接地钢筋施工。
在这个施工阶段，需要对承台钢筋绑扎，选择底层的钢筋，在每根桩位纵向或横向布设钢筋接地网，实现装机接地钢筋和底层纵向钢筋之间的焊接连接，采用双Ｌ型焊接钢筋方式。
焊接底层钢筋接地网时，需要充分测试接地电阻是否符合实际要求，如果接地电阻不符合要求，可以通过多焊桩基钢筋和底层钢筋连接解决这一问题，直到电阻符合实际要求方可。
根据相关工程建设标准，大里程距桥墩纵向中心线间距１０５ｃｍ，在侧面埋设桥墩接地钢筋，与接地钢筋网焊接形成Ｌ型，当接地电阻值≤１Ω方可继续后续的施工，由专人检查和验收，避免出现质量隐患。
③墩身钢筋接地端子施工。
需要注意的是钢筋绑扎过程中，设计中如果清楚标识有通信基站和ＡＴ所，用钢筋横向Ｌ型在桥墩左侧焊接接地钢筋，桥墩顶部设置２个接地端子，与钢筋接地网连接在一起。
墩顶埋设２个接地端子需要做好预留工作，预留高度在５ｍｍ以内即可，并利用特制盖子将接地端子扣住，或是利用黄色胶带纸将其周围包裹牢固，避免接地端子受到雨水侵蚀发生锈蚀，影响到工程质量。
与此同时，在高速铁路桥梁工程承台浇筑前，为了避免安全隐患，需要做好前期的测试准备工作，接地电阻值≤１Ω后方可继续后续的混凝土浇筑，确保质量符合要求。
与此同时，需桥梁工程的每座桥台设置２个接地端子，确保每座桥台均能够接入综合接地系统中。
2.3箱梁综合接地施工技术 2.
3.1箱梁接地钢筋
在箱梁综合接地施工的过程中，应按照钢筋接地施工布置图，对已完工的接地钢筋坐上标识，以此来确保钢筋的搭接无误。
箱梁接地钢筋在搭接焊接的过程中，单面搭接焊缝长度要＞200mm，而双面搭接则需要＞100mm。
在对防撞墙进行施工时，每隔2m设置1根L型接地钢筋，防止闪络电流对防撞墙造成损害。
在搭接施工完成后，对电气回路进行测试，如果接地钢筋各处电气存在连续性，那么就可对其进行浇注。
在浇注过程中，还需要对其电阻值进行测试，只有符合建设施工要求，才能继续进行浇注施工。
2.3.2 接触网基础
某铁路综合接地施工过程中，根据其设计要求，预埋接触网支柱螺栓时要对其位置、扭面、限界等进行重点控制，保证电阻值能满足施工要求。
对于螺栓间距的控制，可利用定位模具来进行施工，以此保证达到螺栓＜40mm的要求。
在对接触网基础预埋件进行焊接施工后，可将其放于箱梁内，使螺栓本体能被固定住。
另外，为了防止在浇注施工时螺栓出现偏移现象，还应对底层钢板进行固定，尽可能使螺栓保持固定，从而不影响后续施工。
2.3.3 箱梁接地端子
在某铁路箱梁施工时，预计埋设8个接地端子，在箱梁底部埋设2个接地端子，在梁面上下行各设1个。
预制箱梁在预埋处理时，需要将8个接地端子同时埋设，并采用20mm钢筋向下引出箱梁低端接地端子。
不仅如此，在对箱梁底部进行浇筑时，需要通过螺栓固定底部的接地端子，保证接地端子与箱梁底面齐平。
而且，在与贯通地线间进行连接时，需要采用C型连接器进行连接，在连接过程中，要保证压接力＞12t，使其符合综合接地施工要求。
结语
综上所述，在高速铁路桥梁综合接地工程建设中，接地工程质量高低将直接影响到桥梁工程整体质量，综合接地质量如果存在缺陷和不足，可能为工程埋下严重的安全隐患，因此，需要予以高度重视，严格按照施工要求，做好质量控制工作非常重要。
参考文献
[1]吴怀蓉．铁路桥梁接口工程施工技术［Ｊ］．江西建材，２０１４，３４（７）：１８９－１９０．
[2]吴春光，陈婉灵．高土壤电阻率地区降低接地电阻方法［Ｊ］．商品与质量，２０１６，１１（２６）：２００－２０１．。
