Modbus通讯协议详解一、引言Modbus通讯协议是一种常用的串行通信协议,广泛应用于工业自动化领域。
本文将详细解析Modbus通讯协议的基本原理、数据格式、通信流程以及常见问题。
二、基本原理1. Modbus通讯协议采用主从结构,主要包括一个主站和多个从站。
主站负责发起通信请求,从站负责响应请求并返回数据。
2. Modbus通讯协议基于传统的串行通信方式,支持RS-232、RS-485等物理层接口。
3. Modbus通讯协议采用简单的请求/响应模式,主站发送请求帧,从站响应并返回数据帧。
三、数据格式1. Modbus通讯协议的数据单元被称为“寄存器”,分为输入寄存器(Input Register)、保持寄存器(Holding Register)、线圈(Coil)和离散输入(Discrete Input)四种类型。
2. 输入寄存器用于从站向主站传输只读数据,保持寄存器用于双向传输读写数据,线圈用于从站向主站传输开关量数据,离散输入用于主站向从站传输只读开关量数据。
3. Modbus通讯协议采用16位的数据单元标识符,用于标识寄存器的类型和地址。
4. 数据帧包括起始符、设备地址、功能码、数据区、错误校验等字段。
四、通信流程1. 主站向从站发送请求帧,请求帧包括设备地址、功能码、数据区等字段。
2. 从站接收到请求帧后,根据功能码执行相应的操作,并将结果存储在数据区中。
3. 从站发送响应帧,响应帧包括设备地址、功能码、数据区等字段。
4. 主站接收到响应帧后,解析数据区中的结果,并进行相应的处理。
五、常见问题1. Modbus通讯协议的数据传输是基于字节的,因此在不同字节序的系统中需要进行字节序转换。
2. Modbus通讯协议的速率、数据位、停止位和校验位等参数需要保持一致,否则通信将无法建立。
3. Modbus通讯协议的设备地址是唯一的,主站通过设备地址来区分不同的从站。
4. Modbus通讯协议的功能码定义了不同的操作类型,主站通过功能码来指定所需的操作。
Modbus协议讲解一、概述Modbus协议是一种通信协议,用于在自动化领域中传输数据。
它是一种简单且广泛应用的协议,被用于连接不同设备和系统,如工业控制系统、仪器仪表和数据采集设备等。
本文将详细讲解Modbus协议的基本原理、通信方式以及数据传输格式等内容。
二、Modbus协议的基本原理Modbus协议基于主从架构,其中主设备负责发起通信请求,而从设备则负责响应请求并提供数据。
通信可以通过串行或以太网等方式进行。
三、Modbus协议的通信方式1. Modbus RTU通信方式Modbus RTU是一种串行通信方式,使用二进制编码进行数据传输。
在Modbus RTU通信中,每个数据帧由起始位、从站地址、功能码、数据和校验位组成。
2. Modbus ASCII通信方式Modbus ASCII也是一种串行通信方式,但使用ASCII编码进行数据传输。
与Modbus RTU相比,Modbus ASCII通信方式更易于调试,但传输速度较慢。
3. Modbus TCP通信方式Modbus TCP是一种基于以太网的通信方式,使用TCP/IP协议进行数据传输。
与串行通信方式相比,Modbus TCP具有更高的传输速度和更大的通信距离。
四、Modbus协议的数据传输格式1. 寄存器地址Modbus协议使用寄存器地址来标识设备中的数据。
寄存器地址可以是输入寄存器(IR)、保持寄存器(HR)、离散输入寄存器(DI)或线圈寄存器(CO)。
2. 功能码功能码用于指定通信请求的类型。
常见的功能码包括读取单个寄存器(03H)、写入单个寄存器(06H)和读取多个寄存器(10H)等。
3. 数据格式Modbus协议支持多种数据格式,如16位整数、32位整数、浮点数等。
数据格式的选择取决于具体的应用需求。
五、Modbus协议的应用场景1. 工业控制系统Modbus协议广泛应用于工业控制系统中,用于实现设备之间的数据交换和控制命令传输。
Modbus通讯协议详解一、概述Modbus通讯协议是一种用于工业自动化领域的通讯协议,它允许不同的设备之间进行数据交换。
本文将详细介绍Modbus通讯协议的基本原理、通讯方式、数据帧格式以及常用功能码等内容。
二、基本原理Modbus通讯协议采用主从结构,其中主机负责发起通讯请求,从机负责响应请求并返回数据。
通讯过程中,主机通过发送请求帧来读取或写入从机的数据。
从机收到请求后进行相应的处理,并将结果返回给主机。
三、通讯方式Modbus通讯协议支持串行通讯和以太网通讯两种方式。
1. 串行通讯串行通讯采用RS-232或RS-485等物理层接口,通讯速率可根据实际需求进行设置。
在串行通讯中,主机通过发送特定的数据帧来与从机进行通讯。
2. 以太网通讯以太网通讯采用TCP/IP协议栈,通讯速率较高。
主机通过发送TCP报文与从机进行通讯,其中Modbus协议位于应用层。
四、数据帧格式Modbus通讯协议中的数据帧由起始符、地址、功能码、数据、校验等字段组成。
1. 起始符起始符用于标识数据帧的开始,通常为一个字节的0xFF。
2. 地址地址字段用于指定从机的地址,主机通过地址来选择与哪个从机进行通讯。
地址长度为一个字节,取值范围为1-247。
3. 功能码功能码用于指定通讯请求的类型,不同的功能码对应不同的操作。
常用的功能码包括读取线圈状态、读取输入状态、读取保持寄存器、写单个寄存器等。
4. 数据数据字段用于存储通讯请求或响应的数据。
数据的长度和格式取决于具体的功能码和操作类型。
5. 校验校验字段用于检测数据的完整性,常用的校验算法包括CRC校验和LRC校验。
五、常用功能码Modbus通讯协议定义了一系列功能码,用于实现不同的通讯操作。
1. 读取线圈状态(功能码:0x01)该功能码用于读取从机中的线圈状态,线圈状态为开(1)或闭(0)。
2. 读取输入状态(功能码:0x02)该功能码用于读取从机中的输入状态,输入状态为开(1)或闭(0)。

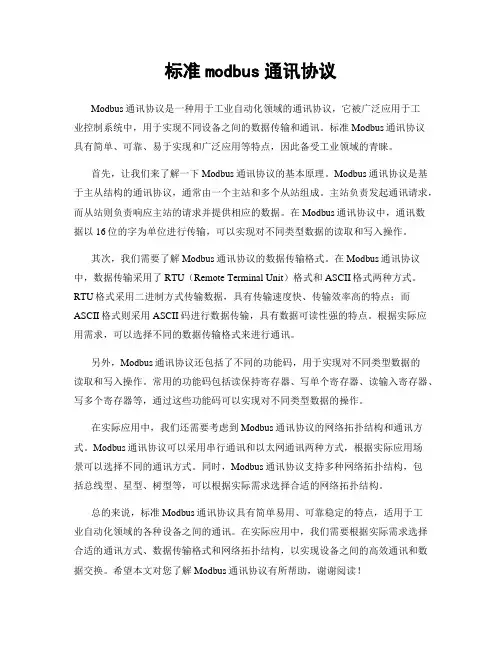

标准modbus通讯协议Modbus通讯协议是一种用于工业自动化领域的通讯协议,它被广泛应用于工业控制系统中,用于实现不同设备之间的数据传输和通讯。
标准Modbus通讯协议具有简单、可靠、易于实现和广泛应用等特点,因此备受工业领域的青睐。
首先,让我们来了解一下Modbus通讯协议的基本原理。
Modbus通讯协议是基于主从结构的通讯协议,通常由一个主站和多个从站组成。
主站负责发起通讯请求,而从站则负责响应主站的请求并提供相应的数据。
在Modbus通讯协议中,通讯数据以16位的字为单位进行传输,可以实现对不同类型数据的读取和写入操作。
其次,我们需要了解Modbus通讯协议的数据传输格式。
在Modbus通讯协议中,数据传输采用了RTU(Remote Terminal Unit)格式和ASCII格式两种方式。
RTU格式采用二进制方式传输数据,具有传输速度快、传输效率高的特点;而ASCII格式则采用ASCII码进行数据传输,具有数据可读性强的特点。
根据实际应用需求,可以选择不同的数据传输格式来进行通讯。
另外,Modbus通讯协议还包括了不同的功能码,用于实现对不同类型数据的读取和写入操作。
常用的功能码包括读保持寄存器、写单个寄存器、读输入寄存器、写多个寄存器等,通过这些功能码可以实现对不同类型数据的操作。
在实际应用中,我们还需要考虑到Modbus通讯协议的网络拓扑结构和通讯方式。
Modbus通讯协议可以采用串行通讯和以太网通讯两种方式,根据实际应用场景可以选择不同的通讯方式。
同时,Modbus通讯协议支持多种网络拓扑结构,包括总线型、星型、树型等,可以根据实际需求选择合适的网络拓扑结构。
总的来说,标准Modbus通讯协议具有简单易用、可靠稳定的特点,适用于工业自动化领域的各种设备之间的通讯。
在实际应用中,我们需要根据实际需求选择合适的通讯方式、数据传输格式和网络拓扑结构,以实现设备之间的高效通讯和数据交换。
Modbus 协议详解一、引言Modbus协议是一种通信协议,用于在自动化系统中实现设备之间的通信。
它是一种开放的协议,广泛应用于工业控制领域。
本文将详细解释Modbus协议的工作原理、通信方式和数据传输格式。
二、工作原理Modbus协议采用主从结构,其中一个设备作为主站,其他设备作为从站。
主站负责发起通信请求,从站则响应请求并提供所需的数据。
通信可以通过串行或以太网进行。
三、通信方式1. 串行通信Modbus协议支持RS-232、RS-485和RS-422等串行通信方式。
在串行通信中,使用二进制传输数据。
主站通过发送请求帧来向从站请求数据,从站则通过发送响应帧来回复请求。
2. 以太网通信Modbus协议还支持基于以太网的通信方式,使用TCP/IP协议进行数据传输。
在以太网通信中,主站通过建立TCP连接向从站发送请求,从站则通过TCP连接回复响应。
四、数据传输格式Modbus协议定义了几种常用的数据传输格式,包括寄存器读写、线圈读写和离散输入读取。
1. 寄存器读写寄存器读写是最常用的数据传输方式之一。
主站可以通过读取和写入寄存器来获取或修改从站的数据。
读取寄存器时,主站发送读取请求帧,从站则回复包含所需数据的响应帧。
写入寄存器时,主站发送写入请求帧,从站则回复确认帧。
2. 线圈读写线圈读写用于读取和写入从站的开关状态。
主站可以通过读取和写入线圈来获取或修改从站的开关状态。
读取线圈时,主站发送读取请求帧,从站则回复包含开关状态的响应帧。
写入线圈时,主站发送写入请求帧,从站则回复确认帧。
3. 离散输入读取离散输入读取用于读取从站的离散输入状态。
主站可以通过读取离散输入来获取从站的输入状态。
读取离散输入时,主站发送读取请求帧,从站则回复包含输入状态的响应帧。
五、通信协议Modbus协议定义了一套通信规则,包括帧格式、地址解析和错误处理。
1. 帧格式Modbus协议的帧格式包括起始符、地址、功能码、数据和校验等字段。
MODBUS协议详细讲解MODBUS协议是一个常用的工业领域通信协议,用于在不同设备之间进行数据传输和通信。
它具有简单、易于实现和可靠的特点,被广泛应用于现代工业自动化系统中。
一、MODBUS协议的基本原理MODBUS协议使用主从结构进行通信,其中主机通常是一个上位机(如计算机),而从机则是各种设备(如传感器、控制器等)。
主机通过发送请求命令来获取或修改从机中的数据,而从机则通过相应命令来响应主机的请求。
这种简单的请求-响应机制使得MODBUS协议非常易于理解和实现。
二、MODBUS协议的消息格式1. MODBUS RTU格式:MODBUS RTU格式是MODBUS协议中最常用的一种格式。
它使用二进制编码,每个字节之间不使用分隔符。
一个MODBUS RTU消息包括以下几个部分:- 从机地址:指定要操作的从机设备- 功能码:表示执行的操作类型(读取数据、写入数据等)- 数据域:包含具体的数据信息- CRC校验:用于检测数据的完整性2. MODBUS ASCII格式:MODBUS ASCII格式使用ASCII码来表示消息,相比RTU格式更容易诊断和调试。
它与RTU格式相比,消息包含的信息量更大,但传输效率较低。
三、MODBUS协议的功能码在MODBUS协议中,功能码用于指示主机要执行的操作类型,常用的功能码包括:- 读取线圈状态(功能码01)- 读取离散输入状态(功能码02)- 读取保持寄存器(功能码03)- 读取输入寄存器(功能码04)- 写单个线圈(功能码05)- 写单个寄存器(功能码06)- 写多个寄存器(功能码16)四、MODBUS协议的应用领域MODBUS协议被广泛应用于工业自动化系统中,包括以下几个方面:1. 监控和控制:MODBUS协议可以用于监控和控制设备的状态和操作。
2. 数据传输:MODBUS协议支持在不同设备之间传输数据,实现数据的共享和交换。
3. 设备管理:MODBUS协议可用于管理和配置各种设备,例如设备的参数设置和固件更新等。
Modbus协议讲解一、背景介绍Modbus协议是一种通信协议,用于在工业自动化领域中的设备之间进行数据传输和通信。
它是一种开放的协议,广泛应用于监控系统、工控设备和传感器等领域。
本文将对Modbus协议进行详细讲解,包括协议的基本原理、通信方式、数据格式以及常见应用场景等。
二、Modbus协议基本原理Modbus协议基于主从结构,其中主设备(也称为主站)负责发送请求,而从设备(也称为从站)则负责响应请求。
主站和从站之间通过物理介质(如串口、以太网等)进行通信。
Modbus协议支持多种通信方式,包括串行通信和以太网通信。
三、Modbus协议通信方式1. 串行通信:Modbus协议支持RS-232、RS-485等串行通信方式。
在串行通信中,主站通过发送请求帧给从站,从站接收请求帧并返回响应帧给主站。
请求帧和响应帧的格式由协议规定,包括起始符、地址、功能码、数据等字段。
2. 以太网通信:Modbus协议也支持以太网通信方式,其中主站和从站通过以太网进行数据传输。
以太网通信可以通过TCP/IP协议或者UDP协议进行。
四、Modbus协议数据格式Modbus协议定义了多种数据格式,包括寄存器、线圈、输入寄存器和输入线圈等。
其中,寄存器用于存储16位的数据,线圈用于存储布尔类型的数据,输入寄存器用于存储只读的16位数据,输入线圈用于存储只读的布尔类型数据。
五、Modbus协议应用场景Modbus协议在工业自动化领域有广泛的应用场景,以下是几个常见的应用场景:1. 监控系统:Modbus协议可用于监控系统中的数据采集和控制,主站通过读取从站的寄存器或线圈数据来获取实时状态信息,并可以通过写入数据到从站来控制设备。
2. 工控设备:Modbus协议可用于工控设备之间的数据交换,例如PLC(可编程逻辑控制器)之间的通信。
主站可以通过读取从站的寄存器数据来获取传感器的测量值,并可以通过写入数据到从站来控制执行器。
3. 传感器:Modbus协议可用于传感器和主控设备之间的通信。
Modbus通讯协议详解一、引言Modbus通讯协议是一种常用于工业控制系统中的通信协议,它基于主从结构,用于实现不同设备之间的数据交换。
本文将详细介绍Modbus通讯协议的基本原理、通信方式、数据格式以及常见应用场景。
二、协议原理Modbus通讯协议是基于串行通信的协议,它使用简单的请求/响应模式进行数据交换。
协议包括两种通信方式:Modbus ASCII和Modbus RTU。
Modbus ASCII使用ASCII码表示数据,而Modbus RTU使用二进制码表示数据。
协议规定了数据的传输格式、通信命令、错误检测等。
三、通信方式1. Modbus ASCII通信方式Modbus ASCII通信方式使用ASCII码表示数据,每个字节使用两个ASCII字符表示,其中包括一个校验和。
通信过程中,主站发送请求命令,从站接收并处理请求,然后从站发送响应。
请求和响应之间使用回车换行符进行分隔。
2. Modbus RTU通信方式Modbus RTU通信方式使用二进制码表示数据,每个字节使用8位二进制表示。
通信过程中,主站发送请求命令,从站接收并处理请求,然后从站发送响应。
请求和响应之间使用帧间隔进行分隔。
四、数据格式1. Modbus ASCII数据格式Modbus ASCII数据格式由起始字符、从站地址、功能码、数据区、校验和和结束字符组成。
起始字符是冒号,结束字符是回车换行符。
校验和是通过对除起始字符和校验和本身外的所有字符进行异或运算得到的。
2. Modbus RTU数据格式Modbus RTU数据格式由从站地址、功能码、数据区、CRC校验和组成。
CRC校验和是通过对从站地址、功能码和数据区的所有字节进行CRC校验运算得到的。
五、常见应用场景Modbus通讯协议广泛应用于工业自动化领域,常见的应用场景包括:1. 监控系统:通过Modbus通讯协议,可以实现对各种传感器、仪表的数据采集和监控。
2. 控制系统:Modbus通讯协议可用于实现对各种执行器、控制器的控制和调节。
modbus标准通讯Modbus标准通讯。
Modbus是一种用于工业控制系统的通信协议,它是一种串行通信协议,可以用于连接各种自动化设备。
Modbus协议最初由Modicon公司开发,现在已经成为工业自动化领域中最常用的通信协议之一。
在本文中,我们将介绍Modbus标准通讯的基本原理、通讯方式、应用场景以及相关的技术细节。
首先,让我们来了解一下Modbus通讯的基本原理。
Modbus通讯采用主从结构,通常由一个主站和多个从站组成。
主站负责发起通讯请求,而从站则负责响应请求并执行相应的操作。
通讯过程中,主站向从站发送命令,并等待从站的响应。
从站接收到命令后,执行相应的操作,并将执行结果发送给主站。
整个通讯过程采用简单、高效的方式进行,使得Modbus成为了工业控制系统中的通讯标准。
在Modbus通讯中,有两种常见的通讯方式,分别是RTU模式和ASCII模式。
RTU模式采用二进制编码进行数据传输,通讯速度较快,适用于长距离通讯。
而ASCII模式则采用ASCII码进行数据传输,通讯速度较慢,但具有一定的数据可读性。
通常情况下,用户可以根据实际的通讯需求选择合适的通讯方式。
Modbus通讯在工业自动化领域有着广泛的应用场景。
它可以用于连接PLC、传感器、执行器等自动化设备,实现设备之间的数据交换和控制。
同时,Modbus通讯还可以用于监控系统、数据采集系统等领域,为工业控制系统的建设提供了便利。
除了基本的通讯原理和通讯方式外,Modbus通讯还涉及到一些技术细节。
比如通讯协议的帧格式、数据传输的校验方式、地址寻址方式等。
这些技术细节对于实际的通讯应用非常重要,用户需要充分了解这些内容,才能更好地应用Modbus通讯协议。
综上所述,Modbus标准通讯协议是工业控制系统中常用的通讯协议之一,它具有简单、高效的特点,适用于各种自动化设备之间的数据交换和控制。
通过本文的介绍,希望读者能够更加深入地了解Modbus通讯协议,为实际的工业控制应用提供帮助。
Modbus通讯协议详解Modbus通讯协议是一种用于工业自动化领域的通信协议,常用于连接不同设备之间的数据传输。
本文将详细介绍Modbus通讯协议的基本原理、通信方式、数据帧格式以及常见的功能码。
1. 基本原理Modbus通讯协议是基于主从架构的协议,其中主机负责发起通信请求,从机负责响应请求并提供数据。
通信过程中,主机通过读写寄存器的方式与从机进行数据交换。
2. 通信方式Modbus通讯协议支持串行通信和以太网通信两种方式。
在串行通信中,常用的物理层协议有RS-232、RS-485等;而在以太网通信中,常用的物理层协议有TCP/IP协议。
3. 数据帧格式Modbus通讯协议的数据帧格式包括起始符、地址字段、功能码字段、数据字段和校验字段。
- 起始符:起始符用于标识数据帧的开始,通常为一个字节的值,如0x3A。
- 地址字段:地址字段用于指定从机的地址,通常为一个字节的值,范围为1-247。
- 功能码字段:功能码字段用于指定通信请求的类型,包括读取寄存器、写入寄存器等功能。
- 数据字段:数据字段用于存储通信请求或响应的数据,其长度根据具体功能码而定。
- 校验字段:校验字段用于校验数据的完整性,通常采用CRC校验算法。
4. 常见功能码Modbus通讯协议定义了一系列功能码,用于实现不同的通信请求。
- 读取线圈状态:功能码为0x01,用于读取从机的线圈状态。
- 读取输入状态:功能码为0x02,用于读取从机的输入状态。
- 读取保持寄存器:功能码为0x03,用于读取从机的保持寄存器数据。
- 读取输入寄存器:功能码为0x04,用于读取从机的输入寄存器数据。
- 写单个线圈:功能码为0x05,用于写入从机的单个线圈状态。
- 写单个寄存器:功能码为0x06,用于写入从机的单个寄存器数据。
5. 通信过程Modbus通讯协议的通信过程如下:- 主机发送请求:主机向从机发送读写请求,包括从机地址、功能码和数据字段。
- 从机响应请求:从机接收到请求后,根据功能码进行相应的处理,并将结果返回给主机。
Modbus 通讯协议的原理和标准工业控制已从单机控制走向集中监控、集散控制,如今已进入网络时代,工业控制器连网也为网络管理提供了方便。
Modbus就是工业控制器的网络协议中的一种。
一、Modbus 协议简介Modbus 协议是应用于电子控制器上的一种通用语言。
通过此协议,控制器相互之间、控制器经由网络(例如以太网)和其它设备之间可以通信。
它已经成为一通用工业标准。
有了它,不同厂商生产的控制设备可以连成工业网络,进行集中监控。
此协议定义了一个控制器能认识使用的消息结构,而不管它们是经过何种网络进行通信的。
它描述了一控制器请求访问其它设备的过程,如果回应来自其它设备的请求,以及怎样侦测错误并记录。
它制定了消息域格局和内容的公共格式。
当在一Modbus网络上通信时,此协议决定了每个控制器须要知道它们的设备地址,识别按地址发来的消息,决定要产生何种行动。
如果需要回应,控制器将生成反馈信息并用Modbus协议发出。
在其它网络上,包含了Modbus协议的消息转换为在此网络上使用的帧或包结构。
这种转换也扩展了根据具体的网络解决节地址、路由路径及错误检测的方法。
1、在Modbus网络上转输标准的Modbus口是使用一RS-232C兼容串行接口,它定义了连接口的针脚、电缆、信号位、传输波特率、奇偶校验。
控制器能直接或经由Modem组网。
控制器通信使用主—从技术,即仅一设备(主设备)能初始化传输(查询)。
其它设备(从设备)根据主设备查询提供的数据做出相应反应。
典型的主设备:主机和可编程仪表。
典型的从设备:可编程控制器。
主设备可单独和从设备通信,也能以广播方式和所有从设备通信。
如果单独通信,从设备返回一消息作为回应,如果是以广播方式查询的,则不作任何回应。
Modbus协议建立了主设备查询的格式:设备(或广播)地址、功能代码、所有要发送的数据、一错误检测域。
从设备回应消息也由Modbus协议构成,包括确认要行动的域、任何要返回的数据、和一错误检测域。
如果在消息接收过程中发生一错误,或从设备不能执行其命令,从设备将建立一错误消息并把它作为回应发送出去。
2、在其它类型网络上转输在其它网络上,控制器使用对等技术通信,故任何控制都能初始和其它控制器的通信。
这样在单独的通信过程中,控制器既可作为主设备也可作为从设备。
提供的多个内部通道可允许同时发生的传输进程。
在消息位,Modbus协议仍提供了主—从原则,尽管网络通信方法是“对等”。
如果一控制器发送一消息,它只是作为主设备,并期望从从设备得到回应。
同样,当控制器接收到一消息,它将建立一从设备回应格式并返回给发送的控制器。
3、查询—回应周期(1)查询查询消息中的功能代码告之被选中的从设备要执行何种功能。
数据段包含了从设备要执行功能的任何附加信息。
例如功能代码03是要求从设备读保持寄存器并返回它们的内容。
数据段必须包含要告之从设备的信息:从何寄存器开始读及要读的寄存器数量。
错误检测域为从设备提供了一种验证消息内容是否正确的方法。
(2)回应如果从设备产生一正常的回应,在回应消息中的功能代码是在查询消息中的功能代码的回应。
数据段包括了从设备收集的数据:象寄存器值或状态。
如果有错误发生,功能代码将被修改以用于指出回应消息是错误的,同时数据段包含了描述此错误信息的代码。
错误检测域允许主设备确认消息内容是否可用。
图1 主-从查询-回应周期表二、两种传输方式控制器能设置为两种传输模式(ASCII或RTU)中的任何一种在标准的Modbus网络通信。
用户选择想要的模式,包括串口通信参数(波特率、校验方式等),在配置每个控制器的时候,在一个Modbus 网络上的所有设备都必须选择相同的传输模式和串口参数。
ASCII模式RTU模式所选的ASCII或RTU方式仅适用于标准的Modbus网络,它定义了在这些网络上连续传输的消息段的每一位,以及决定怎样将信息打包成消息域和如何解码。
在其它网络上(象MAP和Modbus Plus)Modbus消息被转成与串行传输无关的帧。
1、ASCII模式当控制器设为在Modbus网络上以ASCII(美国标准信息交换代码)模式通信,在消息中的每个8Bit 字节都作为两个ASCII字符发送。
这种方式的主要优点是字符发送的时间间隔可达到1秒而不产生错误。
代码系统·十六进制,ASCII字符0...9,A...F·消息中的每个ASCII字符都是一个十六进制字符组成每个字节的位· 1个起始位· 7个数据位,最小的有效位先发送· 1个奇偶校验位,无校验则无CRC域是两个字节,包含一16位的二进制值。
它由传输设备计算后加入到消息中。
接收设备重新计算收到消息的CRC,并与接收到的CRC域中的值比较,如果两值不同,则有误。
CRC是先调入一值是全“1”的16位寄存器,然后调用一过程将消息中连续的8位字节各当前寄存器中的值进行处理。
仅每个字符中的8Bit数据对CRC有效,起始位和停止位以及奇偶校验位均无效。
CRC产生过程中,每个8位字符都单独和寄存器内容相或(OR),结果向最低有效位方向移动,最高有效位以0填充。
LSB被提取出来检测,如果LSB为1,寄存器单独和预置的值或一下,如果LSB 为0,则不进行。
整个过程要重复8次。
在最后一位(第8位)完成后,下一个8位字节又单独和寄存器的当前值相或。
最终寄存器中的值,是消息中所有的字节都执行之后的CRC值。
CRC添加到消息中时,低字节先加入,然后高字节。
CRC简单函数如下:unsigned short CRC16(puchMsg, usDataLen)unsigned char *puchMsg ; /* 要进行CRC校验的消息 */unsigned short usDataLen ; /* 消息中字节数 */{unsigned char uchCRCHi = 0xFF ; /* 高CRC字节初始化 */unsigned char uchCRCLo = 0xFF ; /* 低CRC 字节初始化 */unsigned uIndex ; /* CRC循环中的索引 */while (usDataLen--) /* 传输消息缓冲区 */{uIndex = uchCRCHi ^ *puchMsgg++ ; /* 计算CRC */uchCRCHi = uchCRCLo ^ auchCRCHi[uIndex} ;uchCRCLo = auchCRCLo[uIndex] ;}return (uchCRCHi << 8 | uchCRCLo) ;}/* CRC 高位字节值表 */static unsigned char auchCRCHi[] = {0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0,0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41,0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0,0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40,0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1,0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41,0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1,0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41,0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0,0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40,0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1,0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40} ;/* CRC低位字节值表*/static char auchCRCLo[] = {0x00, 0xC0, 0xC1, 0x01, 0xC3, 0x03, 0x02, 0xC2, 0xC6, 0x06, 0x07, 0xC7, 0x05, 0xC5, 0xC4, 0x04, 0xCC, 0x0C, 0x0D, 0xCD, 0x0F, 0xCF, 0xCE, 0x0E, 0x0A, 0xCA, 0xCB, 0x0B, 0xC9, 0x09, 0x08, 0xC8, 0xD8, 0x18, 0x19, 0xD9, 0x1B, 0xDB, 0xDA, 0x1A, 0x1E, 0xDE, 0xDF, 0x1F, 0xDD, 0x1D, 0x1C, 0xDC, 0x14, 0xD4, 0xD5, 0x15, 0xD7, 0x17, 0x16, 0xD6, 0xD2, 0x12, 0x13, 0xD3, 0x11, 0xD1, 0xD0, 0x10, 0xF0, 0x30, 0x31, 0xF1, 0x33, 0xF3, 0xF2, 0x32, 0x36, 0xF6, 0xF7, 0x37, 0xF5, 0x35, 0x34, 0xF4, 0x3C, 0xFC, 0xFD, 0x3D, 0xFF, 0x3F, 0x3E, 0xFE, 0xFA, 0x3A, 0x3B, 0xFB, 0x39, 0xF9, 0xF8, 0x38, 0x28, 0xE8, 0xE9, 0x29, 0xEB, 0x2B, 0x2A, 0xEA, 0xEE, 0x2E, 0x2F, 0xEF, 0x2D, 0xED, 0xEC, 0x2C, 0xE4, 0x24, 0x25, 0xE5, 0x27, 0xE7, 0xE6, 0x26, 0x22, 0xE2, 0xE3, 0x23, 0xE1, 0x21, 0x20, 0xE0, 0xA0, 0x60, 0x61, 0xA1, 0x63, 0xA3, 0xA2, 0x62, 0x66, 0xA6, 0xA7, 0x67, 0xA5, 0x65, 0x64, 0xA4, 0x6C, 0xAC, 0xAD, 0x6D, 0xAF, 0x6F, 0x6E, 0xAE, 0xAA, 0x6A, 0x6B, 0xAB, 0x69, 0xA9, 0xA8, 0x68, 0x78, 0xB8, 0xB9, 0x79, 0xBB, 0x7B, 0x7A, 0xBA, 0xBE, 0x7E, 0x7F, 0xBF, 0x7D, 0xBD, 0xBC, 0x7C, 0xB4, 0x74, 0x75, 0xB5, 0x77, 0xB7, 0xB6, 0x76, 0x72, 0xB2, 0xB3, 0x73, 0xB1, 0x71, 0x70, 0xB0, 0x50, 0x90, 0x91, 0x51, 0x93, 0x53, 0x52, 0x92, 0x96, 0x56, 0x57, 0x97, 0x55, 0x95, 0x94, 0x54, 0x9C, 0x5C, 0x5D, 0x9D, 0x5F, 0x9F, 0x9E, 0x5E, 0x5A, 0x9A, 0x9B, 0x5B, 0x99, 0x59, 0x58, 0x98, 0x88, 0x48, 0x49, 0x89, 0x4B, 0x8B, 0x8A, 0x4A, 0x4E, 0x8E, 0x8F, 0x4F, 0x8D, 0x4D, 0x4C, 0x8C,0x44, 0x84, 0x85, 0x45, 0x87, 0x47, 0x46, 0x86, 0x82, 0x42,0x43, 0x83, 0x41, 0x81, 0x80, 0x40} ;ModBus网络是一个工业通信系统,由带智能终端的可编程序控制器和计算机通过公用线路或局部专用线路连接而成。
