中国古建筑图解，超全标签：中国古代建筑中国古建筑屋顶中国古建筑图解•平常复习烦躁的时候，来看一看干货分享，既能补充知识，又能调节一下状态~中国古代木构建筑的单体构成，一般都由三个部分组成，这三部分从上向下依次为：屋顶、屋身、台基也可从上到下分为：屋顶、斗拱、墙与柱、台基。
01屋顶屋顶最上方为一条横向的屋脊，称为正脊.较大的殿宇的正脊两端有鸱吻（鸱尾、龙吻）.垂(斜)脊的外端（檐角一端）排列着一系列脊饰，最外面是若干个小动物称为蹲兽，最后面龙头状的，称为垂兽。
中国古建筑屋顶可分为以下几种形式：硬山、悬山、攒尖、歇山、庑殿等五种根据建筑等级要求分别选用；每种屋顶又有单檐与重檐、起脊与卷棚的区别；个别建筑也有采用叠顶、盔顶、十字脊歇山顶及拱顶的；南方民居的硬山屋顶多采用高于屋面的封山火墙。
其中庑殿顶、歇山顶、攒尖顶又分为单檐（一个屋檐）和重檐（两个或两个以上屋檐）两种，歇山顶、悬山顶、硬山顶可衍生出卷棚顶。
古建筑屋顶除功能性外，还是等级的象征：古建筑屋顶等级划分：第一位：重檐庑殿顶。
重要的佛殿、皇宫的主殿，象征尊贵。
第二位：重檐歇山顶。
常见于宫殿、园林、坛庙式建筑。
第三位：单檐庑殿顶。
重要的建筑。
第四位：单檐歇山顶。
重要的建筑。
第五位：悬山顶。
民居、神橱、神库。
第六位：硬山顶。
民居。
第七位：卷棚顶。
民间建筑。
无等级：攒尖顶。
亭台楼阁。
其等级大小依次为：重檐庑殿顶＞重檐歇山顶＞重檐攒尖顶＞单檐庑殿顶＞单檐歇山顶＞单檐攒尖顶＞悬山顶＞硬山顶＞盝顶。
此外，除上述几种屋顶外，还有扇面顶、万字顶、盔顶、勾连搭顶、十字顶、穹窿顶、圆劵顶、平顶、单坡顶、灰背顶等特殊的形式。
庑殿顶又称四阿顶，有五脊四坡，又叫五脊顶，前后两坡相交处为正脊，左右两坡有四条垂脊。
重檐庑殿顶庄重雄伟，是古建筑屋顶的最高等级，多用于皇宫或寺观的主殿，如故宫太和殿、泰安岱庙天贶殿、曲阜孔庙大成殿等。
单檐庑殿顶多用于礼仪盛典及宗教建筑的偏殿或门堂等处，以示庄严肃穆，如北京天坛中的祈年门、皇乾殿及斋宫、华严寺大熊宝殿等。
图释中国古建结构常识一、构架制（图二）即“以立柱四根，上施梁、枋（按开间方向连贯两柱间的横木为梁；按进深方向连贯两柱间的横木为枋），牵制而成为一“间”。
梁可数层重叠称“梁架”。
每层缩短如梯级，逐级增高称“举折”，左右两梁端，每级上承长榑，直至最上为脊榑，故可有五榑，七榑至十一榑不等，视梁架之层数而定。
每两榑之间，密布栉篦并列之椽，构成斜坡屋顶之骨干；上加望板，始覆以瓦葺。
四柱间之位置称“间”。
图二木制构架通常一座建筑物均由若干“间”组成”。
一般建筑由奇数间构成，如3、5、7、9间，开间越多，等级越高，紫禁城太和殿为11开间，是现存最高等级的木构古建筑。
“此种构架制之特点，在使建筑物上部之一切荷载均由构架负担；承重者为其立柱与其梁枋，不借力于高墙厚壁之垒砌。
建筑物中所有墙壁，无论其为砖石或为木板，均为“隔断墙”（Curtain Wall），非负重之部分。
是故门窗之分配毫不受墙壁之限制，而墙壁之设施，亦仅视分隔之需要。
欧洲建筑中，唯现代之钢架及钢筋混凝土之构架在原则上与此木质之构架建筑相同。
所异者材料及科学程度之不同耳”。
谚语“墙倒屋不塌”也正是这种构架制的真实写照。
二、古建筑的“三分”（图三）是指建筑在立面上划分成三个部分，即屋顶、屋身、台基（或称阶基）。
其中官式建筑屋顶体型硕大、出挑深远是建筑造型中最重要的部分。
图三建筑之三分三、屋顶的制式（图四——图二十）在中国古代，屋顶除了实用功能之外，还肩负了很多等级礼制的使命。
庑殿顶、歇山顶、悬山顶、硬山顶各有其使用的规则。
等级从高到低依次为：重檐庑殿顶>重檐歇山顶>单檐庑殿顶>单檐歇山顶>悬山顶>硬山顶。
图四屋顶图五一个庑殿重檐顶，四个四角攒尖重檐顶图六歇山重檐呈曲尺形平面，卷棚歇山抱厦图七五个四角攒尖顶图八正脊为三段歇山，屋顶五重，三层歇山图九八角攒尖重檐顶图十藏式平顶、歇山顶图十一两个歇山屋顶呈“工”字形布列图十二三个歇山顶从前至后抬高，前后两个重檐图十三两个歇山屋顶呈“工”字形，布列，庑殿形檐顶图十四四个歇山顶屋脊相交、重檐图十五重檐歇山顶图十六重檐盝顶图十七重檐歇山，屋脊呈丁字形相接图十八藏式平顶，歇山顶图十九三个歇山卷棚顶相连，形成“勾连搭”形式图二十屋顶为卷棚歇山顶呈现万字形四、屋脊（图二十一、图二十二、图二十八）屋顶两坡面相交隆起之处，一般用瓦条和砖垒砌而成。
【解读】12张图带你看懂古建筑大木结构的分类中国传统建筑大多数属于抬梁式建筑的类型，包括：殿堂型构架、厅堂型构架。
在多层或高层木构建筑中，抬梁式构架又有两种类型：殿阁型构架、堂阁型构架。
本文带大家梳理一下抬梁式结构及其分类。
抬梁式建筑穿斗式的屋面荷载和屋顶自重完全由柱子直接承载，柱子之间的穿枋起着串联柱子的作用，不承重。
抬梁式不同之处在于柱子承接梁栿，梁栿再承接檩子等最上层构架，屋面荷载通过各层依次传递到地基。
其中，枋是柱网之间的联系构件，梁在各层直接承重，它的搭接直接反应了屋顶荷载怎样传递到地基。
殿堂型构架唐宋建筑的殿堂型构架做法复杂，有清晰的柱网层、铺作层、屋架层、屋面层这样的层次划分，并且檩子传下的荷载需要通过由斗子、短柱、驼峰等组成的节点传到下面的大梁上，再经过铺作层到立柱最后传至基础。
明清建筑的结构趋于简化，一些建筑(特别是宫殿建筑)虽采用厅堂型，但其结构形式和空间效果是很接近殿堂型构架的，虽然没有铺作层，但却内外柱取平，也用了随梁枋，所以明清时期的'厅堂'是与殿堂型很类似，以故宫太和殿和明长陵裬恩典为代表。
长陵裬恩殿明清时期，斗子、短柱、驼峰这样的节点不存在，因为明清建筑梁大檩小，梁端头开榫卯，檩可部分置于其中，所以不需要像唐宋那样用叉手托脚来扶稳檩，而且明清的'檩—垫板—枋'的模式更加保证了这一点。
明清时期，位于额枋（阑额）和脊枋之间的所有枋子都称为金枋，它们依次可分为：下金枋、中金枋、上金枋。
处于正脊位置的枋子称为脊枋。
建筑额枋外观殿堂型构架平面殿堂型构架的平面定型为四种分槽形式，且都按照严格的柱、铺作、梁栿这些复杂的分层做法，可变性不大。
晋祠圣母殿是现存宋代唯一单槽建筑。
单槽柱网上文提到的故宫太和殿和明长陵裬恩殿是双槽建筑的代表。
双槽柱网分心斗底槽以一列中柱和柱上的斗拱将殿身分为两列相同的空间，一般用于殿门，如辽代蓟县独乐寺山门，明长陵裬恩门。
独乐寺山门在柱网上排列内外两圈柱与斗拱，这在《营造法式》中称为金厢斗底槽。
《中国古建筑构造图解》第一篇中国古代建筑的特点中国是世界文明古国之一。
古代中国建筑和古代埃及建筑、古代西亚建筑、古代印度建筑、古代爱琴海建筑、古代美洲建筑并列为世界古老建筑的六大组成。
中国建筑文化源远流长，独立发展，形成独具特色的建筑体系。
中国古代建筑特点主要表现在以下七个方面：1、使用木材作为主要建筑材料，以木构柱梁为承重骨架，以木材、土或其它材料为围护物的木构架建筑体系。
2、保持构架制原则，中国古代以木构柱梁为承重骨架，以木材或其它材料为围护物的木构架建筑体系，实质上是将承重结构与围护结构分开的构架体系。
3、创造并使用斗拱结构形式，斗拱是中国古代建筑体系特有的形制，它既是上部梁架和立柱之间传递荷载的结构构件，又以其自身优美、华丽的造型而成为建筑的主要装饰构件。
是集结构功能与装饰功能与一体，在中国建筑体系中独有的构件。
4、实行单体建筑标准化，中国古代建筑，无论是宫殿、寺庙、住宅等，不论其规模大小，外观体形皆由台基、屋身和屋顶三部分组成。
1、重视建筑组群平面布置。
中国古代建筑组群大多以庭院为组合单位：单体建筑沿周边布置，围合成中间的庭院。
这样的庭院整体风格是内向的：内部开敞而富于变化，外观较封闭。
按照中国的封建礼制观念，庭院强调中轴对称布局，以突出主体建筑，并求得整体的平衡。
沿轴线作多层次的纵身布局成为中国古代建筑组群的一个鲜明的特色，有着丰富多彩的庭院变化，在一定程度上弥补了单体建筑定型化造成的单调感。
这种建筑群体组合的手法，甚至影响到城市规划，并取得辉煌的成就。
只有园林建筑是个例外。
中国园林建筑以“师法自然”为原则，极尽自由灵活之能事，与欧洲的几何图案式的园林建筑布局绝然不同。
6、灵活安排空间布局。
构架式的结构为室内空间的灵活布局创造了条件。
中国古代建筑中，常用多种多样的罩、挂落、隔扇、屏等自由灵活地分隔室内空间。
7、运用色彩装饰手段。
木构架的一个突出缺点是易腐、易燃。
为了保护木材，表面需加油漆，在长期的发展演变中，中国古代建筑形成独具特色的彩画制度，令世人叹为观止。
中国古建筑图解第一章-—屋顶屋顶是我国传统建筑造型一书中非常重要的构成因素。
总起来说，从古至今中国的建筑都突出屋顶的造型作用,只是在不同的历史时期呈现出不同形态，或是说成熟与不成熟形态罢了。
从我国古代建筑的整体外观上看，屋顶是其中最富特色的部分。
我国古代建筑的屋顶式样非常丰富，变化多端。
等级低者有硬山顶、悬山顶，等级高者有庑殿顶、歇山顶.此外,还有攒尖顶、卷棚顶，以及扇形顶、盔顶、盝顶、勾连搭顶、平顶、穹窿顶、十字顶等特殊的形式。
庑殿顶、歇山顶、攒尖顶等又有单檐，重檐之别，攒尖顶则有圆形、方形、六角形、八角形等变化形式.硬山式屋顶硬山式屋顶有一条正脊和四条垂脊。
这种屋顶造型的最大特点是比较简单、朴素，只有前后两面坡，而且屋顶在山墙墙头处与山墙齐平，没有伸出部分,山面裸露没有变化。
关于硬山这种屋顶形式，在宋代修撰的《营造法式》一书中没有记载,现存宋代建筑遗物中也未见,推想在宋代时，建筑屋顶还没有硬山这种形式。
明、清时期及其后，硬山式屋顶广泛地应用于我国南北方的住宅建筑中。
硬山式屋顶是一种等级比较低的屋顶形式,在皇家建筑和一些大型的寺庙建筑中，几乎没有硬山式屋顶.同时正因为它等级比较低，所以屋面都是使用青瓦，并且是板瓦，不能使用筒瓦，更不能使用琉璃瓦.悬山式屋顶此主题相关图片如下:悬山式.jpg悬山式屋顶与硬山式屋顶一样有一条正脊和四条垂脊。
不过，它又有不同于硬山式屋顶那样与山墙平齐,而是伸出山墙之外。
这部分伸出山墙之外的屋顶是由下面伸出的桁（檁)承托的。
所以悬山式屋顶不仅有前后出檐，在两侧山墙上也有出檐。
悬山又称“挑山”，就是因为其桁（檁）挑出山墙之外.从外观来看,这可以说是悬山式屋顶与硬山式屋顶最大的不同点.悬山式是两面坡屋顶的早期做法，不过中国古代的重要建筑基本没有使用悬山式屋顶的，特别是唐代以前尤为少见。
重檐歇山顶此主题相关图片如下：1。
jpg“歇山"是清式叫法,在清代之前它又有“曹殿"、“汉殿”、“厦两头造"等不同名称。
中国古建筑构造图解｜古建筑的中分（古建筑的屋身构造）从造型上看一栋古建筑明显分为三个部分：台基、屋身、屋顶。
北宋著名匠师喻皓在《木经》中称之为“三分”，并指出“凡屋有三分，自梁以上为上分，地以上为中分，阶为下分”。
根据古建筑房屋这三部分的构成机能，古建筑构造可以分为以下几个部分。
一、下分——基础、台基、地面二、中分——屋身墙体、木构架、斗栱三、上分——屋顶四、装饰装修本篇介绍古建筑中分——墙体和木构架。
古建筑中分概述古建筑屋身由墙体、木构架、斗栱（仅在高等级建筑中使用）等部分组成。
屋身构造按照受力方式有①梁柱造（梁柱承重，墙体只起分隔作用而不承受屋顶重量）；②承重墙构造（屋架落在墙体上，墙体承受屋顶的全部重量）；③混合构造（梁柱和墙体共同起承重作用，一般后檐为墙承重构造，前檐为梁柱构造）。
古建筑墙体作用（1）承载作用，主要应用于砖木混合结构的房屋中，常见做法为：后檐墙不设木柱，屋架荷载由前部木构架和后檐墙共同承担，或者整个建筑均不设木柱，屋盖和楼盖重量直接搁置在砖墙上。
（2）围护与分隔空间，主要应用于传统木构架结构的房屋中。
房屋主体结构为抬梁式或穿斗式木构架。
外墙为围护结构。
内墙为分隔结构，通常将室内或分成左、中、右三部分，形成“一堂二内”的基本格局，也有少数建筑除了左右划分外，还进行前后划分，在建筑内部形成前堂后寝的格局。
（3）防火作用，古建筑墙体材料多为砖、土坯、石等，其防火性能远高于木材，在古代城市建筑中，尤其是沿着商业街道两侧，建筑相互毗邻建设，为了防止发生火灾后火势蔓延，常常将相邻两幢建筑的边墙高出屋顶设置，形成防火山墙。
另外在古代凡有藏书要求的建筑，也常常采用砖石结构来替代木结构，也是利用了砖石结构良好的防火性能。
还有一些大型的建筑群，如北京故宫，由于两侧的庑廊过长，在庑廊中部还设置了厚度达3米多的墙体专门用作防火墙。
（4）装饰作用，古建筑在墙体砌筑中有着严格的工艺要求，不同的墙面表现出不同的艺术效果。
古建木结构第一节木构架的基本类型一、硬山式建筑木构架硬山式建筑是指双坡屋顶的两端山墙与屋面封闭相交，将木构架全部封砌在山墙以内的一种建筑。
它的特点是山墙面没有伸出的屋檐，山尖显露突出。
硬山式建筑根据屋檩的多少，常分别五~九檩等几种构造，但园林建筑多在七檩以下，其中五檩建筑最简单，七檩建筑最为豪华，其骨架剖面图如图1-1所示。
图1-1 常见硬山构架简图(a)五檩无廊硬山；(b)檩前(或后)廊硬山；(c)七檩前后廊硬山；(d)九檩前后廊硬山现以七檩建筑为例，说明其构架组成的各部分名称。
房屋的木构架由柱、梁、檩、构架连接件和屋面基层等五部分组成，这五部分的构件各有不同的名称，如图1-2所示。
图1-2硬山建筑木构图(a)硬山建筑木构架装配图；(b)七檩构架剖面图；(c)七檩硬山的排山梁架1、柱子构件柱子是直立支承受力构件，在硬山式建筑中，依其位Z和功用不同分为：檐柱、金柱、瓜柱及山柱等。
(1) 檐柱：即房屋前后檐最外排的柱子，前面的叫前檐柱、后面的叫后檐柱。
(2) 金柱：即房屋前后檐内排的柱子，宋称“内柱”，清叫“金柱”。
(3) 瓜柱：它是指立于下面大梁上用来支承上面梁架的短柱，有的称为“童柱”。
在屋脊部位支承脊檩的叫“脊瓜柱或脊童柱”，其他部位叫“瓜柱或金童柱”。
但脊瓜柱因其独立较高，其上没有梁架连接，直接支承脊檩，这样其稳定性就差，因此常在柱脚处，辅以稳定的木块称为“角背”。
而其他瓜柱因梁架的垂直距离不同而有高低，但当瓜柱高度小于本身横向尺寸的，通常将这种矮瓜柱称为“托墩”，《营造法式》称为“侏儒柱”。
(4) 山柱：它是整个房屋构架最尽端，紧贴山墙一排梁中立于山尖位Z的柱子，它是硬山建筑中承接脊檩末端的主要支承构件，由地面直通脊檩是上述柱中最长的柱子，如图1-2(c)所示。
2、横梁构件梁是组成屋架的横向承托构件，在硬山式建筑中有架梁、抱头梁、随梁和穿插枋等。
(1) 架梁：它是横架于前后金柱之间承托瓜柱和檩木的构件，宋称“缘袱”，清叫“架梁”。

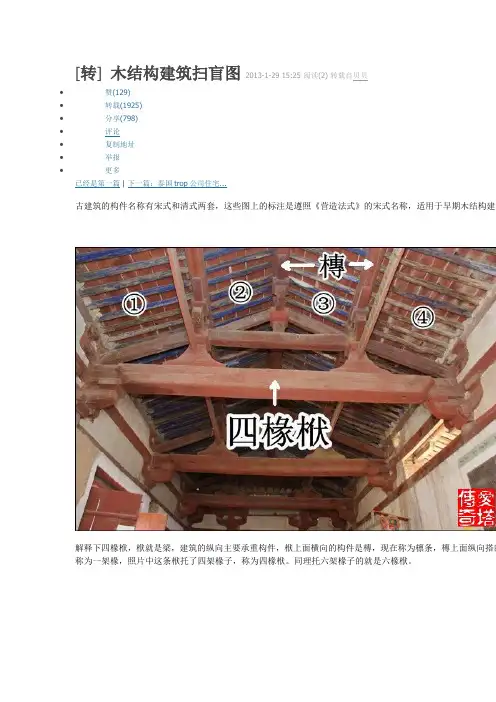

[转] 木结构建筑扫盲图2013-1-29 15:25阅读(2)转载自贝贝•赞(129)•转载(1925)•分享(798)•评论•复制地址•举报•更多已经是第一篇 | 下一篇：泰国trop公司住宅...古建筑的构件名称有宋式和清式两套，这些图上的标注是遵照《营造法式》的宋式名称，适用于早期木结构建筑解释下四椽栿，栿就是梁，建筑的纵向主要承重构件，栿上面横向的构件是槫，现在称为檩条，槫上面纵向搭的称为一架椽，照片中这条栿托了四架椽子，称为四椽栿。
同理托六架椽子的就是六椽栿。
还是刚才那梁架，我把主要构件的名称都标了出来，大家可以按图索骥。
各代在构件的样式和使用上会有区别，主要依据，但整体构架千年没变阑额是柱头间的联系构件，安装于柱头，上皮与柱齐平，有些建筑柱子最下端也有一道这样的联系构件，称为“之上，压于栌枓之下。
普拍方与阑额的断面呈“T”字形。
早期建筑一般不用普拍方，现存十几座唐和五代建筑普拍方，宋以后开始应用广泛铺作是由斗拱组成的构造单元，分为三种，立于柱头的称柱头铺作；立于两柱之间阑额或普拍方上的是补间铺作作。
附图是座歇山顶建筑，前檐可见两朵柱头铺作、三朵补间铺作、两朵转角铺作。
如果是悬山顶，则没有转角这张示意图是七铺作，铺作数=出跳数+3，上图双抄双昂出四跳是四层，另加栌枓、耍头、襯方头各一层，共七这两图是通一朵铺作，不同视角，标出各部件名称铺作层最下面的大枓称为栌枓栌枓口内纵向伸出，出跳的栱称为华栱栌枓口内横向伸出，与华栱相交的是泥道栱瓜子栱是华栱（或昂）头上横出的栱（最外跳除外），栱下是交互枓，栱两头坐散枓，上承慢栱慢栱是是施于泥道栱和瓜子栱之上的横向栱令栱是最外跳上的横栱，铺作外传在橑风槫或橑檐枋之下，里转在筭桯方下。
令栱和瓜子栱都是施于跳跳上，瓜子栱在里面的跳头上交互枓是用于华栱或昂跳头上的枓。
偷心造只正面开口，计心造十字开口悬山顶建筑山面上面同一建筑的另一视角。

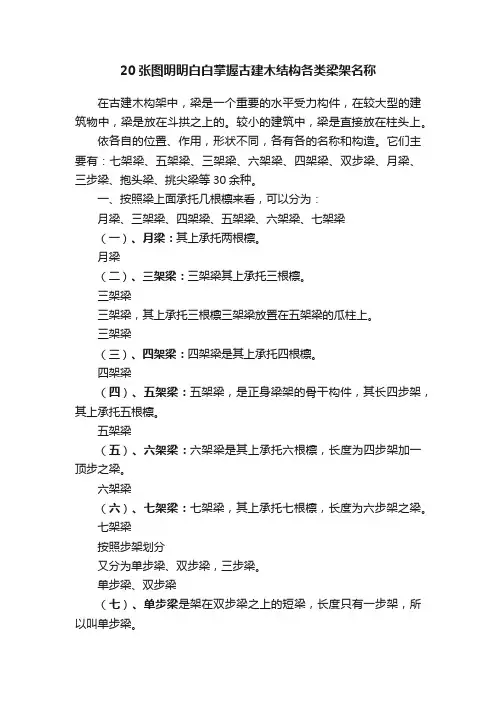

20张图明明白白掌握古建木结构各类梁架名称在古建木构架中，梁是一个重要的水平受力构件，在较大型的建筑物中，梁是放在斗拱之上的。
较小的建筑中，梁是直接放在柱头上。
依各自的位置、作用，形状不同，各有各的名称和构造。
它们主要有：七架梁、五架梁、三架梁、六架梁、四架梁、双步梁、月梁、三步梁、抱头梁、挑尖梁等30余种。
一、按照梁上面承托几根檩来看，可以分为：月梁、三架梁、四架梁、五架梁、六架梁、七架梁（一）、月梁：其上承托两根檩。
月梁（二）、三架梁：三架梁其上承托三根檩。
三架梁三架梁，其上承托三根檩三架梁放置在五架梁的瓜柱上。
三架梁（三）、四架梁：四架梁是其上承托四根檩。
四架梁（四）、五架梁：五架梁，是正身梁架的骨干构件，其长四步架，其上承托五根檩。
五架梁（五）、六架梁：六架梁是其上承托六根檩，长度为四步架加一顶步之梁。
六架梁（六）、七架梁：七架梁，其上承托七根檩，长度为六步架之梁。
七架梁按照步架划分又分为单步梁、双步梁，三步梁。
单步梁、双步梁（七）、单步梁是架在双步梁之上的短梁，长度只有一步架，所以叫单步梁。
（八）、双步梁是在建筑物的构架中，连接金柱和檐柱的挑尖梁，一般不起承重作用。
单步梁、双步梁、三步梁（九）、三步梁：长度是三个步架。
还有一些这样特殊的梁：太平梁、抱头梁、趴梁、挑尖梁、元宝梁、递角梁等。
（十）、太平梁：庑殿推山太平梁上承托桁头并正吻之柱。
太平梁（十一）、井字趴梁：井字趴梁又称长短趴梁，常用于四角亭、六角亭、八角亭、圆亭等攒尖建筑。
井字趴梁（十二）、抱头梁：抱头梁是位于檐柱和金柱之间，承担檐檩之梁，梁头前端放置在檐柱头上，后尾作榫插在金柱上。
抱头梁（十三）、挑尖梁：挑尖梁不起承重作用，主要起连接作用。
挑尖梁（十四）、元宝梁：元宝梁是徽州地区古民居中特有的装饰。
元宝梁（十五）、角梁：角梁又分为老角梁和仔角梁。
角梁老角梁与仔角梁叠在一起，下面的是老角梁，上面的是仔角梁。
老角梁与仔角梁递角梁也叫抹角梁。
「Z的建筑图说」分解中国古建筑（一）——屋顶【硬山式屋顶】硬山式屋顶有一条正脊和四条垂脊。
这种屋顶造型最大特点就是简单朴素，前后两坡，山墙处屋顶与山墙面齐平，好像被拦腰截断。
宋代的建筑书籍《营造法式》中没有出现硬山式屋顶，现存的宋代建筑也没有见到，可推测其形成时间晚于宋代。
硬山式屋顶等级很低，皇家与寺庙建筑中几乎未见到，屋面只能使用青色板瓦，不能使用筒瓦或琉璃瓦。
【悬山式屋顶】悬山式屋顶和硬山顶一样是一条正脊，四条垂脊。
不同之处是屋顶伸出了山墙面，这部分是由下面伸出的桁（檩）承托的。
山墙处有与前后檐尺寸相同的檐，于是其两山部分便处于悬空状态，故称“悬山”，也有叫“挑山”、“出山”，都是一种意思。
悬山式屋顶是两面坡屋顶的早期做法，等级比硬山顶稍高，但也很少用于重要建筑，尤其是唐朝以前。
悬山顶有利于防风火，故南方地区常用，北方多硬山顶。
【悬山式屋顶】-【不厦两头造】悬山式屋顶在宋代又有名字叫不厦两头造，厦在古代指房屋。
屋顶挑出山墙的部分又叫出际。
不厦两头造指的是与歇山式屋顶对应的厦两头造，即悬山式屋顶只有出际而没有披檐，不成出厦，两头无厦。
后有图解释厦两头造。
【歇山式屋顶】-【单檐歇山式屋顶】“歇山”是清代叫法，宋朝称九脊殿、曹殿或不厦两头造，又称汉殿。
有一条正脊、四条垂乔和四条戗脊，共九条脊线，故又称“九脊顶”。
正脊两端到屋檐处中间折断了一次，分为垂脊和戗脊，好像“歇”了一下，得名歇山顶。
歇山顶正脊比两端山墙之间距离要短，所以形成了三角形的区域，如图所示叫做山花。
在山花之下为梯形屋面，将正脊两端的屋顶覆盖。
【歇山式屋顶】-【厦两头造】厦两头造又称二厦头，即在双坡屋顶基础上，在悬山的山面加上了披檐，于是山墙两头就成了厦，所以叫做厦两头造。
【重檐歇山顶】歇山顶在形式上可分为最基本的单檐歇山顶（前图就是单檐歇山顶），又可变化形式为二层、三层（三滴水或三重檐）或多层屋顶的重檐歇山顶。
此图即是二层屋顶的重檐歇山顶。
中国古建木构特征中国古建木构特征概说这里所谓特征，是指从现存中国古代建筑实例中所概括出来的、普遍存在的、不同于西方建筑的独特之处。
现存建筑实例最早不过唐代，亦即中国建筑成熟时期以后直到20世纪初的建筑。
唐代以前的建筑,只能从考古发掘出来的一些建筑遗址,以及各种艺术品(如绘画、雕刻等)所描摹的建筑形象等间接资料中知其大略。
据此，大致可以归纳为七项，分述如下：1、使用木材作为主要建筑材料 中国古代建筑在结构方面尽木材应用之能事，创造出独特的木结构形式，以此为骨架，既达到实际功能要求，同时又创造出优美的建筑形体，以及相应的建筑风格。
2、保持构架制原则 以立柱和纵横梁枋组合成各种形式的梁架（见大木作），使建筑物上部荷载均经由梁架、立柱传递至基础。
墙壁只起围护、分隔的作用，不承受荷载，所以门窗等的配置,不受墙壁承重能力的限制,有"墙倒屋不塌"之妙。
3、创造斗拱结构形式 用纵横相叠的短木和斗形方木相叠而成的向外挑悬的斗拱，本是立柱和横梁间的过渡构件，逐渐发展成为上下层柱网之间或柱网和屋顶梁架之间的整体构造层，这是中国古代木结构构造的巧妙形式。
自唐代以后，斗拱的尺寸日渐减小，但它的构件的组合方式和比例基本没有改变。
因此，建筑学界常用它作为判断建筑物年代的一项标志。
4、实行单体建筑标准化 中国古代的宫殿、寺庙、住宅等，往往是由若干单体建筑结合配置成组群。
无论单体建筑规模大小,其外观轮廓均由阶基、屋身、屋顶(屋盖)三部分组成：下面是由砖石砌筑的阶基，承托着整座房屋；立在阶基上的是屋身，由木制柱额作骨架，其间安装门窗隔扇；上面是用木结构屋架造成的屋顶，屋面做成柔和雅致的曲线，四周均伸展出屋身以外，上面覆盖着青灰瓦或琉璃瓦。
西方人称誉中国建筑的屋顶是中国建筑的冠冕。
单体建筑的平面通常都是长方形，只是在有特殊用途的情况下，才采取方形、八角形、圆形等；而园林中观赏用的建筑，则可以采取扇形、万字形、套环形等平面。
我国传统故宫木结构建筑屋顶种类一、悬山顶1. 悬山顶是我国古代建筑中常见的一种传统屋顶形式，也是故宫中建筑常见的屋顶结构。
2. 悬山顶是一种檐部对角向上突出的屋顶形式，整体呈现出悬山般的形态，因此得名。
3. 悬山顶的建筑形式多见于宫殿、寺庙等古建筑，尤其是在我国的皇家建筑中更为常见。
4. 悬山顶的建筑形式不仅具有美观的外观特点，还具有良好的排水性能和防风保暖的功能。
二、歇山顶1. 歇山顶是我国古代建筑中常见的另一种传统屋顶形式，也是故宫中建筑常见的屋顶结构。
2. 歇山顶是一种由双坡面组成的屋顶形式，两坡面相对倒角，呈现出歇山般的形态，因此得名。
3. 歇山顶的建筑形式多见于平房、宫殿、亭台等古建筑，尤其是在我国南方地区更为常见。
4. 歇山顶的建筑形式不仅具有优美的线条感和简洁大方的外观特点，还具有良好的保温隔热和排水性能。
三、攒尖顶1. 攒尖顶是我国古代建筑中常见的一种传统屋顶形式，也是故宫中建筑常见的屋顶结构。
2. 攒尖顶是一种由多坡面组成的屋顶形式，顶端尖细而高耸，呈现出攒尖的形态，因此得名。
3. 攒尖顶的建筑形式多见于宫殿、寺庙、亭台等古建筑，尤其是在我国的皇家建筑中更为常见。
4. 攒尖顶的建筑形式不仅具有宏伟的气势和独特的外观特点，还具有良好的通风透气和排水性能。
四、拱券顶1. 拱券顶是我国古代建筑中常见的一种传统屋顶形式，也是故宫中建筑常见的屋顶结构。
2. 拱券顶是一种由多坡面和弧形构件组成的屋顶形式，呈现出大拱券的形态，因此得名。
3. 拱券顶的建筑形式多见于宫殿、寺庙、牌坊等古建筑，尤其是在我国的南方地区更为常见。
4. 拱券顶的建筑形式不仅具有稳固耐久和雄伟壮观的外观特点，还具有良好的承重能力和防震性能。
五、重檐顶1. 重檐顶是我国古代建筑中常见的一种传统屋顶形式，也是故宫中建筑常见的屋顶结构。
2. 重檐顶是一种由多层檐瓦叠加而成的屋顶形式，呈现出层层叠叠的形态，因此得名。
3. 重檐顶的建筑形式多见于宫殿、寺庙、亭台等古建筑，尤其是在我国的北方地区更为常见。
中国古建筑图解第一章——屋顶屋顶是我国传统建筑造型一书中非常重要的构成因素。
总起来说，从古至今中国的建筑都突出屋顶的造型作用，只是在不同的历史时期呈现出不同形态，或是说成熟与不成熟形态罢了。
从我国古代建筑的整体外观上看，屋顶是其中最富特色的部分。
我国古代建筑的屋顶式样非常丰富，变化多端。
等级低者有硬山顶、悬山顶，等级高者有庑殿顶、歇山顶。
此外，还有攒尖顶、卷棚顶，以及扇形顶、盔顶、盝顶、勾连搭顶、平顶、穹窿顶、十字顶等特殊的形式。
庑殿顶、歇山顶、攒尖顶等又有单檐，重檐之别，攒尖顶则有圆形、方形、六角形、八角形等变化形式。
硬山式屋顶硬山式屋顶有一条正脊和四条垂脊。
这种屋顶造型的最大特点是比较简单、朴素,只有前后两面坡，而且屋顶在山墙墙头处与山墙齐平，没有伸出部分，山面裸露没有变化。
关于硬山这种屋顶形式，在宋代修撰的《营造法式》一书中没有记载，现存宋代建筑遗物中也未见，推想在宋代时，建筑屋顶还没有硬山这种形式。
明、清时期及其后，硬山式屋顶广泛地应用于我国南北方的住宅建筑中。
硬山式屋顶是一种等级比较低的屋顶形式，在皇家建筑和一些大型的寺庙建筑中，几乎没有硬山式屋顶。
同时正因为它等级比较低，所以屋面都是使用青瓦，并且是板瓦，不能使用筒瓦，更不能使用琉璃瓦。
悬山式屋顶此主题相关图片如下：悬山式.jpg悬山式屋顶与硬山式屋顶一样有一条正脊和四条垂脊。
不过，它又有不同于硬山式屋顶那样与山墙平齐，而是伸出山墙之外。
这部分伸出山墙之外的屋顶是由下面伸出的桁（檁）承托的。
所以悬山式屋顶不仅有前后出檐，在两侧山墙上也有出檐。
悬山又称“挑山”，就是因为其桁（檁）挑出山墙之外。
从外观来看，这可以说是悬山式屋顶与硬山式屋顶最大的不同点。
悬山式是两面坡屋顶的早期做法，不过中国古代的重要建筑基本没有使用悬山式屋顶的，特别是唐代以前尤为少见。
重檐歇山顶此主题相关图片如下：1.jpg“歇山”是清式叫法，在清代之前它又有“曹殿”、“汉殿”、“厦两头造”等不同名称。
北京故宫图文详解北京故宫图文详解文史画廊2020-04-30 22:03:49故宫平面图故宫位于北京市中心，旧称紫禁城。
于明代永乐十八年（1420年）建成，是明、清两代的皇宫，无与伦比的古代建筑杰作，世界现存最大、最完整的木质结构的古建筑群。
故宫全部建筑由“前朝”与“内廷”两部分组成，四周有城墙围绕。
四面由筒子河环抱。
城四角有角楼。
四面各有一门，正南是午门，为故宫的正门。
故宫被誉为世界五大宫之一（北京故宫、法国凡尔赛宫、英国白金汉、美国白宫、俄罗斯克里姆林宫），并被联合国教科文组织列为“世界文化遗产”。
1406年（永乐四年），明成祖颁诏迁都北京，下令仿照南京皇宫营建北京宫殿。
1420年（永乐十八年），北京宫殿竣工。
次年发生大火，前三殿被焚毁。
1441年（正统六年），重建前三殿及乾清宫。
1557年（嘉靖三十六年），紫禁城大火，前三殿、奉天门、文武楼、午门全部被焚毁，至1561年才全部重建完工。
1597年（万历二十五年），紫禁城大火，焚毁前三殿（太和殿、中和殿、保和殿）、后三宫（乾清宫、交泰殿、坤宁宫）。
复建工程直至1627年（天启七年）方完工。
1644年（崇祯十七年），李自成军攻陷北京，明朝灭亡。
李自成撤退前焚毁紫禁城，仅武英殿、建极殿、英华殿、南熏殿、四周角楼和皇极门未焚，其余建筑全部被毁。
同年清顺治帝从沈阳迁都至北京。
此后历时14年，将中路建筑基本修复。
1683年（康熙二十二年），开始重建紫禁城其余被毁部分建筑，至康熙三十四年基本完工。
1735年（雍正十三年），清高宗（乾隆帝）即位，此后六十年间对紫禁城进行大规模增建和改建。
1813年（嘉庆十八年），天理教教徒林清率起义军攻打紫禁城。
1900年，八国联军攻陷北京。
八国联军在紫禁城阅兵。
1911年，武昌起义爆发，清帝退位。
但按照与中华民国签订的优抚条件，仍然居住于紫禁城内。
1923年，建福宫发生火灾。
1924年，冯玉祥发动“北京政变”，驱逐清帝爱新觉罗·溥仪。
干货！中国古建筑木结构建筑扫盲图（最详细）唐宋建筑构架分件1、脊槫，又称脊檩，架在木结构屋架上面最高的一根横木。
明清之前用叉手支撑，后用侏儒柱支撑。
2、襻间，中国古代建筑的一种构件。
襻间用于椽下，是联系各梁架的重要构件，以加强结构的整体性，有单材、两材、实拍等组合形式。
明清时期檩下只用垫板、枋，合称一檩三件，废除襻间。
明清时襻间改称枋，并在它与檩间空隙处加竖板，称垫板。
檩、垫板、枋联用是明清官式建筑通常做法。
山西平顺王曲天台庵大殿（唐）殿内梁架结构殿的两缝梁架之间在各条檩下都加一条平行于檩的木枋，放在蜀柱上的大斗口内，与平梁相交。
这种枋在宋代叫“襻间”，用作梁架间的联系，以加强构架的纵向稳定性。
在现存四座唐代木构建筑中，也仅此殿用了襻间，是研究唐代厅堂型构架特点和发展演变的重要例证。
3、丁华抹颏栱，脊部叉手上角内，横向出耍头的栱。
颏kē，脸的最下部分，下巴。
一般在平梁之上用蜀柱、叉手与丁华抹颏栱拖脊槫。
捧节令栱，跟丁华抹颏栱有点类似，位置也差不多，承槫下替木之令栱。
山西陵川礼义镇南吉祥寺前殿（宋）殿内梁架结构4、蜀柱，即瓜柱，蜀柱是宋代名称，又叫侏儒柱，意思为短柱。
早期只用在平梁上，支撑脊槫，而在其他承梁处用斗栱、矮木和驼峰。
蜀柱头也安斗，柱头间用襻间，柱角处装木㭼。
5、叉手，自平梁两端背上斜支向脊槫的枋木。
叉手也用在平梁上支撑脊槫，实际是一对人字型的支撑。
叉手的上述用法通用于汉至唐，晚唐五代起，逐渐改用蜀柱支撑脊槫，叉手成为托在两侧的加强稳定的构件。
明清时期，各梁均用瓜柱支撑，瓜柱下用角背，取消了叉手。
6、平槫，除脊槫和檐槫以外，跟脊槫平行的槫子。
7、合㭼（tà），置于平梁上与蜀柱交接处，可加固梁与柱的连接。
明清称角背，缴背或脚背。
8、平梁，宋式建筑称谓，位于脊槫下的梁，长二椽。
明清称三架梁,太平梁。
山西平顺大云院弥陀殿（五代）梁架结构“串”这一构件在《法式》厅堂等屋的大木作里用得很多，主要起联系柱子和梁架的作用，这和江南常见的“串斗式”木架中的“串枋”和“斗枋”的作用是相同的。
18张图读懂木结构（一）。
中国传统古建筑结构复杂，木结构是其中的重点和难点。
本期周元带大家重温北宋李诫所著《营造法式》中木结构部分。
标注，结构各构件位置及名称一目了然，
椽、栿:四椽栿图1:山西芮城广仁王庙正殿:
栿（fú）就是梁，建筑的纵向主要承重构件，栿上面横向的构件是槫（tuán），现在称为檩条，槫上面纵向搭的小木棍是椽（chuán），两条槫之间的椽子称为一架椽，照片中这条栿托了四架椽子，称为四椽栿。
同理托六架椽子的就是六椽栿。
图2山西芮城广仁王庙正殿
还是刚才那梁架，主要构件的名称都标了出来，大家可以按图索骥。
各代在构件的样式和使用上会有区别，这些区别是根据建筑形式断代的主要依据，但整体构架千年没变。
脊槫、叉手、平梁:图3山西芮城广仁王庙正殿:
脊槫：屋架最高处的槫，位于正脊下。
叉手：脊槫两侧，平梁之上的斜撑。
平梁：又称平栿，梁架结构里最上层的梁，长两椽，其上蜀柱、叉手承托脊槫。
六椽栿:图4山西平顺淳化寺正殿:这是一张六椽栿的结构图，六椽栿即托六架椽的梁。
六椽栿以上用平梁和劄牵错落搭配，托举出房子的
山间尖，早期木结构中用六椽檐栿通搭的实例很少，这个梁架结构来自山西平顺淳化寺正殿。
劄牵：长一椽的梁:图5山西泽州西四义普觉寺:
古建筑的梁架结构有多种组合，这也是一座六椽檐栿通搭的建筑，结构与上图有很大不同，六椽栿上用四椽栿，四椽栿上用平梁（两椽），逐层递减，形成中国式房屋的山尖。
阑额、普拍方、栌枓:图6山西沁县大云院正殿:
阑额是柱头间的联系构件，安装于柱头，上皮与柱齐平，有些建筑柱子最下端也有一道这样的联系构件，称为“地栿”。
普拍方安装于柱头阑额之上，压于栌枓之下。
普拍方与阑额的断面呈“T”字形。
早期建筑一般不用普拍方，现存十几座唐和五代建筑中只有平顺大云院弥陀殿使用了普拍方，宋以后开始应用广泛。
铺作:图7山西沁县普照寺正殿:铺作是由斗拱组成的构造单元，分为三种，立于柱头的称柱头铺作；立于两柱之间阑额或普拍方上的是补间铺作，立于转角处角柱上的叫转角铺作。
附图是座歇山顶建筑，前檐可见两朵柱头铺作、三朵补间铺作、两朵转角铺作。
如果是悬山顶，则没有转角铺作。
七辅作:图8山西平遥镇国寺万佛殿:这张示意图是七铺作，铺作数=出跳数+3，上图双抄双昂出四跳是四层，另加栌枓、耍头、襯方头各一层，共七层，称七铺作。
图9山西平遥镇国寺万佛殿。
18张图读懂木结构（二）。
华栱、泥道栱、瓜子栱、慢栱:和上图是同一朵铺作，不同视角，标出各部件名称。
铺作层最下面的大枓称为栌枓。
栌枓口内纵向伸出，出跳的栱称为华栱。
栌枓口内横向伸出，与华栱相交的是泥道栱。
瓜子栱是华栱（或昂）头上横出的栱（最外跳除外），栱下是交互枓，栱两头坐散枓，上承慢栱。
慢栱是是施于泥道栱和瓜子栱之上的横向栱。
令栱、散枓、齐心枓:令栱是最外跳上的横栱，铺作外传在橑风槫或橑檐枋之下，里转在筭桯方下。
令栱和瓜子栱都是施于跳头的横栱，区别在于令栱在最外跳上，瓜子栱在里面的跳头上。
交互枓施于跳头，十字开口；施于替木下顺身开口。
散枓施之于横向栱的两头或偷心造的跳头上。
齐心枓是用于栱中心的枓，图中令栱的中心位置用了一枚齐心枓，令栱的两端则是散枓。
柱头方、罗汉方:柱头方是压在柱中线上的长方，长同屋面，与铺作结合为一体，把同一侧面的铺作联系起来。
山西早期大木作的常用做法是铺作横向第一跳为泥道栱，泥道栱之上即开始使用多层柱头方，慢栱隐刻于柱头方上。
罗汉方是位于铺作出跳之上的长方，外转位于柱头方和橑风槫之间，里转位于柱头方和筭桯方之间。
图1山西芮城广仁王庙正殿。
橑风槫:铺作最外跳上承托的槫称为橑风槫，也是整个屋架结构中最下面的槫，这一位置也有不用槫而用方的，称为橑檐方。
山西绝大多数早期大木作使用橑风槫，我只见过几处应用橑檐方的实例。
枓直接托替木不用令栱的情况很少见，只在唐宋时期有些实例，这张图是唐代建筑山西芮城广仁王庙正殿。
四跳七铺作枓栱:图2四跳七铺作枓栱。
如果铺作跳头上使用了横栱称为计心造，没有使用横栱则称为偷心造，附图是一朵四跳七铺作枓栱，第二跳的跳头上使用了瓜子栱（横栱），第四跳的跳头上用了令栱（横栱），因此这两跳称为计心；第一、三跳的跳头上没有使用横栱，这两跳称为偷心。
图3山西屯留宝峰寺五方佛殿。
铺作里转一般比较简单，配图这个使用了华栱和压跳，也有些直接只用华栱。
图4山西武乡大云寺大雄宝殿:五铺作单抄单昂重栱计心造。
昂与耍头:图5山西长子崇庆寺。
有些古建筑的枓栱昂与耍头都采用斜置构件，且外形相似，如何区分昂与耍头呢？这种情况区分的方法是看是否出跳，出跳的为昂，不出跳的是耍头。
如图这朵柱头铺作，
下面出跳托令栱的为昂，上面不出跳的是耍头。
华栱或昂向前挑出一段称为“跳”，这张照片中下面的华栱和昂各向前挑出一段，各出一跳，这朵枓栱一共出两跳。
耍头不向前挑出为不出跳。
再做张假昂与耍头区分的图。
假昂和真昂一样也出跳，区别是真昂是斜置构件，用杠杆原理挑出，而假昂是水平构件，只把昂尖做成昂形，作用与华栱相当。
假昂与耍头的区分同样是看是否出跳，此图下面出跳托令栱的是昂（假昂），上面不出跳的是耍头。
图6山西五台南禅寺大殿。
隐刻:隐刻是古建筑中的一种常用手法，这张图中的建筑没有使用独立的慢栱，而是在柱头方上刻出了慢栱的形状，两端仍然使用了散枓，这种不使用单独构件而是在其他构件上刻出部分形状的做法称为“隐刻”。
檐:檐角:图7山西平顺淳化寺:檐角构件名称。
屋顶:图8西襄垣文庙大成殿。
出际、垂鱼、惹草、厦头椽:悬山顶和九脊顶两山伸出的部分称为“出际”，安装于出际处的椽子称为“厦头椽”因为九脊顶又称“厦两头造”，而悬山顶没有两山出檐，又称“不厦两头造”。
搏风板安装于山面出际处以挡风雨，垂鱼惹草即保护槫头又能起装饰作用。
图9山西襄垣文庙大成殿:悬山顶建筑山面。
