BTG35燃烧机说明书
BTG35燃烧机说明书一、生物质颗粒燃烧机开机前的注意事项1、生物质颗粒燃烧机在开机启动前，检查炉膛炉膛，看上次使用后的炉排是否清理干净，出渣门内灰渣是否清理，若没有清理，及时清理干净。
2、打开使用配套的控制柜 ,检查电路是否正常；检查进出水管管路是否正常,检查循环冷却水箱是否有冷却水，确保生物质颗粒燃烧机水套内是否有冷却水。
3、将生物质颗粒燃烧机料斗添满生物质颗粒燃料。
二、生物质颗粒燃烧机的启动步骤1、打开电源开关，启动补氧系统，将风量调至较小。
2、点击plc触摸屏内的进料按钮，观察炉膛投入适量底料。
3、点击电子点火按钮或者人工将炉膛内颗粒点燃，4、关闭炉门，适当将补氧风机风量调大，5、观察炉膛内,启动送料系统。
6、逐渐调节补氧风机风量至合适大小，送料速度及风量应逐渐增加,不宜加速太快,也不宜太慢，确保生物质颗粒燃料在炉膛内充分燃烧。
7、炉膛内火焰燃烧稳定后，将进料速度调节至合适大小，以便炉瞠温度正常上升。
8、在调节生物质燃烧机的同时，要及时调整配套热能设备的引风机风量，保证炉膛内处于负压状态，从而将生物质颗粒燃烧机内的火焰喷射进热能设备内，提供加热所需热能。
三、生物质颗粒燃烧机正常燃烧过程中的注意事项1、当生物质燃烧机配套的热能设备系统运行正常的情况下，根据用热负荷及时增大或者减少生物质颗粒燃料送料速度，同时及时观察风量大小是否匹配，并随时观测烟囱排气情况，以烟囱无烟尘排放为最佳。
2、不定时观测燃烧机的水温表和压力表，及时发现水温变化 ,调整排水量,确保水温低于100度，压力表不产生水蒸气，确保生物质颗粒燃烧机安全运行，杜绝出现缺水运行。
3、根据生物质颗粒燃烧机料斗内颗粒燃料消耗量，及时按规律适当添加燃料，保证生物质颗粒燃料及时供应到炉膛内，以免出现缺料运行造成热能输出不足。
4、根据热能设备内的耗能量的变化，及时调整大小火阶段的间歇送料量。
5、燃烧机正常燃烧时，严禁随意打开出渣门。
BURNERS立雅路燃烧机说明书
BURNERS立雅路燃烧机说明书
注意：为使燃烧机有效地运用，激活时必须总是在有关的燃烧范围。
实验锅炉：以上工作曲线是用符合EN676标准的锅炉测量的。
商用锅炉：如果锅炉是符合EN303标准，且燃烧室尺寸EN676图表所示相近时，则燃烧器与锅炉应该是匹配的。
如果锅炉不是符合EN303标准或者燃烧室尺寸不符合EN676图表，请咨询生产厂家。
燃气压力与燃烧器出力的关系在用热值为m3（8，
127kcal/m3）的G20燃气、锅炉背压为0mbar时进行检测，916M型燃烧器最大出力时燃烧器头部的压降为M2。
安装。
锅炉安装。
如有必要，对石棉垫扩孔（3）。
将燃烧机压力供应点(7)放入法兰（5）。
用螺钉（4）和螺母（2）将法兰（5）安装到炉门（1）上，必须将石棉垫(3)放在中间。
注意保持上部两颗螺钉中的一颗松动。
将法兰（5）与燃烧头放好，用螺钉（6）紧固，拧紧松动的螺钉4。
检测压力供应点(7)确定能穿过衬垫，若讯号危弱时，直接将压力点安装至燃烧室（若可能，请立即穿过检验窗管），若安装不正确，燃烧室之压力点太大，会造成燃烧不良或运转危险。

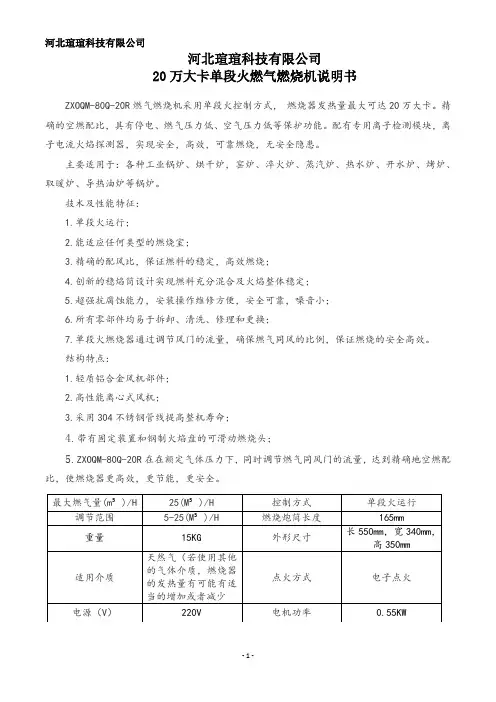

20万大卡单段火燃气燃烧机说明书
河北瑄瑄科技有限公司
20万大卡单段火燃气燃烧机说明书
ZXOQM-80Q-20R燃气燃烧机采用单段火控制方式，燃烧器发热量最大可达20万大卡。精确的空燃配比，具有停电、燃气压力低、空气压力低等保护功能。配有专用离子检测模块，离子电流火焰探测器，实现安全，高效，可靠燃烧，无安全隐患。
主要适用于：各种工业锅炉、烘干炉，窑炉、淬火炉、蒸汽炉、热水炉、开水炉、烤炉、取暖炉、导热油炉等锅炉。
技术及性能特征：
1.单段火运行；
2.能适应任何类型的燃烧室；
3.精确的配风比，保证燃料的稳定，高效燃烧；
4.创新的稳焰筒设计实现燃料充分混合及火焰整体稳定；
5.超强抗腐蚀能力，安装操作维修方便，安全可靠，噪音小；
6.所有零部件均易于拆卸、清洗、修理和更换；
7.单段火燃烧器通过调节风门的流量，确保燃气同风的比例，保证燃烧的安全高效。
结构特点：
1.轻质铝合金风机部件；
2.高性能离心式风机；
3.采用304不锈钢管线提高整机寿命；
4.带有固定装置和钢制火焰盘的可滑动燃烧头；
5.ZXOQM-80Q-20R在在额定气体压力下，同时调节燃气同风门的流量，达到精确地空燃配比，使燃烧器更高效，更节能，更安全。
最大燃气量(m³)/H
25(M³)/H
控制方式
单段火运行
调节范围
5-25(M³)/H
燃烧炮筒长度165mm重量 Nhomakorabea15KG
外形尺寸
长550mm，宽340mm，高350mm
适用介质
天然气（若使用其他的气体介质，燃烧器的发热量有可能有适当的增加或者减少
点火方式
电子点火
电源（V）
220V
电机功率
0.55KW
产品外形尺寸图：
20万大卡单段火燃气燃烧机说明书
ZXOQM-80Q-20R燃气燃烧机采用单段火控制方式，燃烧器发热量最大可达20万大卡。精确的空燃配比，具有停电、燃气压力低、空气压力低等保护功能。配有专用离子检测模块，离子电流火焰探测器，实现安全，高效，可靠燃烧，无安全隐患。
主要适用于：各种工业锅炉、烘干炉，窑炉、淬火炉、蒸汽炉、热水炉、开水炉、烤炉、取暖炉、导热油炉等锅炉。
技术及性能特征：
1.单段火运行；
2.能适应任何类型的燃烧室；
3.精确的配风比，保证燃料的稳定，高效燃烧；
4.创新的稳焰筒设计实现燃料充分混合及火焰整体稳定；
5.超强抗腐蚀能力，安装操作维修方便，安全可靠，噪音小；
6.所有零部件均易于拆卸、清洗、修理和更换；
7.单段火燃烧器通过调节风门的流量，确保燃气同风的比例，保证燃烧的安全高效。
结构特点：
1.轻质铝合金风机部件；
2.高性能离心式风机；
3.采用304不锈钢管线提高整机寿命；
4.带有固定装置和钢制火焰盘的可滑动燃烧头；
5.ZXOQM-80Q-20R在在额定气体压力下，同时调节燃气同风门的流量，达到精确地空燃配比，使燃烧器更高效，更节能，更安全。
最大燃气量(m³)/H
25(M³)/H
控制方式
单段火运行
调节范围
5-25(M³)/H
燃烧炮筒长度165mm重量 Nhomakorabea15KG
外形尺寸
长550mm，宽340mm，高350mm
适用介质
天然气（若使用其他的气体介质，燃烧器的发热量有可能有适当的增加或者减少
点火方式
电子点火
电源（V）
220V
电机功率
0.55KW
产品外形尺寸图：

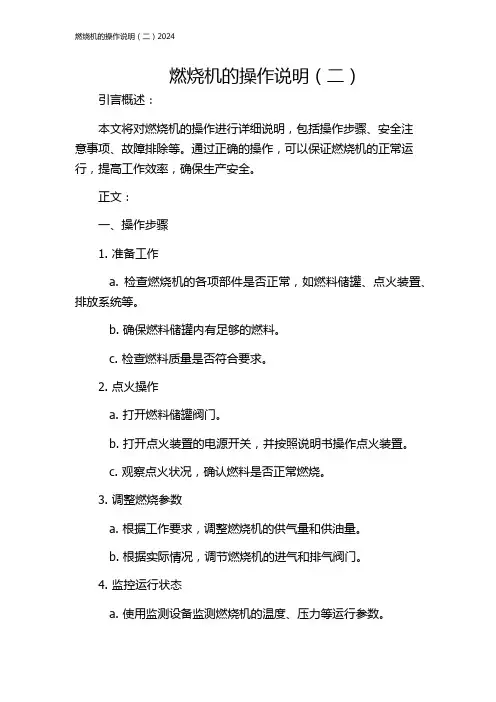

燃烧机的操作说明(二)2024
燃烧机的操作说明（二）引言概述：本文将对燃烧机的操作进行详细说明，包括操作步骤、安全注意事项、故障排除等。
通过正确的操作，可以保证燃烧机的正常运行，提高工作效率，确保生产安全。
正文：一、操作步骤1. 准备工作a. 检查燃烧机的各项部件是否正常，如燃料储罐、点火装置、排放系统等。
b. 确保燃料储罐内有足够的燃料。
c. 检查燃料质量是否符合要求。
2. 点火操作a. 打开燃料储罐阀门。
b. 打开点火装置的电源开关，并按照说明书操作点火装置。
c. 观察点火状况，确认燃料是否正常燃烧。
3. 调整燃烧参数a. 根据工作要求，调整燃烧机的供气量和供油量。
b. 根据实际情况，调节燃烧机的进气和排气阀门。
4. 监控运行状态a. 使用监测设备监测燃烧机的温度、压力等运行参数。
b. 定期检查燃烧机的各项指示灯和报警器是否正常。
5. 停机操作a. 关闭燃料储罐阀门。
b. 关闭点火装置的电源开关。
c. 断开电源，确保燃烧机停止运行。
二、安全注意事项1. 在操作燃烧机时，必须佩戴个人防护装备，如手套、护目镜等。
2. 燃料储罐周围必须保持通风良好，避免积聚可燃气体。
3. 在操作燃烧机之前，必须确定燃料质量符合要求，否则会影响燃烧机的正常运行。
4. 燃烧机的安装必须符合相关标准，并且必须由专业人员进行操作和维护。
5. 定期保养和维护燃烧机，确保其正常运行。
三、故障排除1. 燃烧机不能点火a. 检查点火装置的电源是否正常。
b. 检查点火装置的电极是否干净。
c. 检查燃料是否正常供给。
2. 燃烧机燃烧不稳定a. 检查燃料供给量和燃气量是否匹配。
b. 检查燃烧机的进气和排气阀门是否调节正确。
c. 检查燃烧机是否有积碳现象。
3. 燃烧机产生异常噪音a. 检查燃烧机的转子和风机是否正常运转。
b. 检查燃烧机的支撑结构是否松动。
4. 燃烧机排放超标a. 检查燃烧机的排放系统是否正常工作。
b. 检查燃料质量是否有问题。
5. 燃烧机发生故障无法启动a. 检查电源是否正常。
燃油燃烧机使用说明书
日常操作规范
燃烧器在调试完成后即可投入正常使用，日常操作按以下步骤进 行： 1、检查：确认设备系统的启动准备是否已就绪。确定后接通燃料、 气路和电源。 2、启动：打开电源开关启动燃烧器，通过外接控制启动运行。燃烧 器将根据设备控制装置控制自动进行大小火转换。 3、停机：如需停止运行，可按下急停按钮，关闭电源开关即可停机。 长时间停机时应关闭油路阀门及切断电源供应以确保安全。
注：点火失败或意外熄火引发燃烧机故障报警后，需排除故障后重新 启动。
维护与检修
为保证燃烧器安全，正常使用，应经常或定期对燃烧器进行维护
6
邢台方日通用设备有限公司
和保养，出现故障时应及时检修。因维护，检修可能影响到燃烧器的 正常工作.请务必由合格的技术人员进行操作。 1、经常检查燃烧器及其各部件的连接是否紧固，位置有无变化。 2、每次开机前检查电源电路及气路是否异常以及启动运行过程中有 无异常。 3、经常检查油料供应是否正常，燃烧是否良好，控制系统是否灵敏。 4、注意燃烧器工作环境应清洁，干燥，尤其是电路部分不得受潮， 受高温。 5、如装置过滤器应定期清洗.保证燃料通路畅通。 6、定期清洁点火针，火焰监测器(离子针)及喷油嘴。 7、定期监测燃料喷嘴，点火针及稳焰盘位置是否变化，清理结垢或 积炭。 8、定期进行整体检查，保养。 9、经常检查电磁阀有无泄漏情况，如有应立即检查阀密封面磨损及 阀芯是否被异物卡死，必要时更换新阀。 10、定期拆洗燃油过滤器，使其处于清洁状态如滤网有损坏应立即 更换新滤网，尤其是开始使用阶段更要注意。 11、检查清洁点火电极和离子针：修正其位置如有损坏应及时修理 或更换 12、让燃烧器在非水冷炉膛中使用时，在燃烧器停机期间为防止炉 膛高温辐射损坏燃烧器，应采用适当保护措施。
标准和规范要求。本手册中有“危险”、“注意”等符号说明的地方请
燃烧器在调试完成后即可投入正常使用，日常操作按以下步骤进 行： 1、检查：确认设备系统的启动准备是否已就绪。确定后接通燃料、 气路和电源。 2、启动：打开电源开关启动燃烧器，通过外接控制启动运行。燃烧 器将根据设备控制装置控制自动进行大小火转换。 3、停机：如需停止运行，可按下急停按钮，关闭电源开关即可停机。 长时间停机时应关闭油路阀门及切断电源供应以确保安全。
注：点火失败或意外熄火引发燃烧机故障报警后，需排除故障后重新 启动。
维护与检修
为保证燃烧器安全，正常使用，应经常或定期对燃烧器进行维护
6
邢台方日通用设备有限公司
和保养，出现故障时应及时检修。因维护，检修可能影响到燃烧器的 正常工作.请务必由合格的技术人员进行操作。 1、经常检查燃烧器及其各部件的连接是否紧固，位置有无变化。 2、每次开机前检查电源电路及气路是否异常以及启动运行过程中有 无异常。 3、经常检查油料供应是否正常，燃烧是否良好，控制系统是否灵敏。 4、注意燃烧器工作环境应清洁，干燥，尤其是电路部分不得受潮， 受高温。 5、如装置过滤器应定期清洗.保证燃料通路畅通。 6、定期清洁点火针，火焰监测器(离子针)及喷油嘴。 7、定期监测燃料喷嘴，点火针及稳焰盘位置是否变化，清理结垢或 积炭。 8、定期进行整体检查，保养。 9、经常检查电磁阀有无泄漏情况，如有应立即检查阀密封面磨损及 阀芯是否被异物卡死，必要时更换新阀。 10、定期拆洗燃油过滤器，使其处于清洁状态如滤网有损坏应立即 更换新滤网，尤其是开始使用阶段更要注意。 11、检查清洁点火电极和离子针：修正其位置如有损坏应及时修理 或更换 12、让燃烧器在非水冷炉膛中使用时，在燃烧器停机期间为防止炉 膛高温辐射损坏燃烧器，应采用适当保护措施。
标准和规范要求。本手册中有“危险”、“注意”等符号说明的地方请
RS70-130燃烧机说明书
燃气燃烧器RS70-100-130代码型号类型3785022 RS 70 821T13785222 RS 100 822T13785422 RS 130 823T1目录技术参数--------------------------------------------------------------------------------------------------------------------1 变型燃烧头-----------------------------------------------------------------------------------------------------------------1 LGP组件--------------------------------------------------------------------------------------------------------------------1 燃烧器描述-----------------------------------------------------------------------------------------------------------------2 包装－重量-----------------------------------------------------------------------------------------------------------------2 最大尺寸---------------------------------------------------------------------------------------------------------------------2 标准附件---------------------------------------------------------------------------------------------------------------------2 燃烧出力---------------------------------------------------------------------------------------------------------------------3 测试锅炉---------------------------------------------------------------------------------------------------------------------3 商用锅炉---------------------------------------------------------------------------------------------------------------------3 燃气压力---------------------------------------------------------------------------------------------------------------------4 安装---------------------------------------------------------------------------------------------------------------------------5 锅炉板------------------------------------------------------------------------------------------------------------------------5 燃烧头长度------------------------------------------------------------------------------------------------------------------5 燃烧器固定到锅炉上------------------------------------------------------------------------------------------------------5 设定燃烧头------------------------------------------------------------------------------------------------------------------6 阀门组------------------------------------------------------------------------------------------------------------------------7电气系统--------------------------------------------------------------------------------------------------------------------8 点火前调整-----------------------------------------------------------------------------------------------------------------11 伺服电机------------------------------------------------------------------------------------------------11 燃烧器起动-----------------------------------------------------------------------------------------------------------------11 燃烧器点火-----------------------------------------------------------------------------------------------------------------11 燃烧器校准-----------------------------------------------------------------------------------------------------------------12 1- 点火输出功率----------------------------------------------------------------------------------------------------------12 2－最大输出功率-------------------------------------------------------------------------------------------------------12 3－最小输出功率------------------------------------------------------------------------------------------------------13 4－中间输出功率---------------------------------------------------------------------------------------------------------13 5－空气压力开关---------------------------------------------------------------------------------------------------------14 6－最大燃气压力开关--------------------------------------------------------------------------------------------------14 7－最低燃气压力开关--------------------------------------------------------------------------------------------------14 火焰有无检查------------------------------------------------------------------------------------------------------------14 燃烧器运行----------------------------------------------------------------------------------------------------------------15 最终检查------------------------------------------------------------------------------------------------------------------16 维护-------------------------------------------------------------------------------------------------------------------------16 状态/LED 面板-----------------------------------------------------------------------------------------------------------17 故障－可能的原因－排障建议-----------------------------------------------------------------------------------------18 本文中所提到的图形如下标识：1）（A）＝图A的第1部分，与文本同页1）（A）p.4＝图A的第1部分，页号4技术参数型号RS70 RS100 RS130类型828TI 829TI 830T1输出功率（1）最大kW 465-814 698-1163 930-1512Mcal/h 400-700 600-1000 800-1300 最小kW 192 232 372Mcal/h 165 200 320燃料天然气：G20－G21－G22－G23－G25G20 G25 G20 G25 G20 G25净热值KWh/Nm3 10 8.6 10 8.6 10 8.6 Mcal/Nm3 8.6 7.4 8.6 7.4 8.6 7.4绝对密度kg/Nm30.71 0.78 0.71 0.78 0.71 0.78 最大输气流量Nm3/h 81 94 116 135 151 175 最大流量时的压力(2) mbar 10.3 15.2 9.3 13.7 8.6 12.7运行方式－开关式（24小时最少停机一次）- 两段火（大和小火）和单段火（开- 关）标准应用锅炉：水，蒸汽，导热油环境温度o C 0-40燃烧空气温度o C最大值60电源V 230～400带零线～＋/-10%Hz 50-三相电动机Rpm 2800 2800 2800W 1100 1500 2200V 220/240~380/415 220/240~380/415 220/240~380/415 A 4.8~2.8 5.9~3.4 8.8~5.1点火变压器V1-V2 230V~1x8kV I1-I2 1A~20mA电功率消耗Wmax 1400 1800 2600电气保护IP44EEC 标准90/396 – 89/336 – 73/23噪声级（3）dBA 75 77 78．5 认可CE 0085AP0944 0085AP0945 0085AP09461) 参考条件：环境温度20℃，表压1000mbar，海拔100m2) 测试点16)(A)p.2处的压力，燃烧室压力为零，燃气环2)(B)p.7开启，燃烧器输出功率最大。

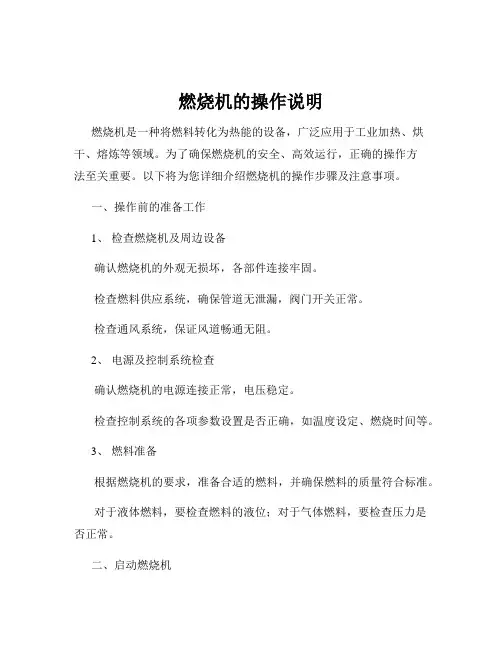

燃烧机的操作说明
燃烧机的操作说明燃烧机是一种将燃料转化为热能的设备，广泛应用于工业加热、烘干、熔炼等领域。
为了确保燃烧机的安全、高效运行，正确的操作方法至关重要。
以下将为您详细介绍燃烧机的操作步骤及注意事项。
一、操作前的准备工作1、检查燃烧机及周边设备确认燃烧机的外观无损坏，各部件连接牢固。
检查燃料供应系统，确保管道无泄漏，阀门开关正常。
检查通风系统，保证风道畅通无阻。
2、电源及控制系统检查确认燃烧机的电源连接正常，电压稳定。
检查控制系统的各项参数设置是否正确，如温度设定、燃烧时间等。
3、燃料准备根据燃烧机的要求，准备合适的燃料，并确保燃料的质量符合标准。
对于液体燃料，要检查燃料的液位；对于气体燃料，要检查压力是否正常。
二、启动燃烧机1、开启通风设备先启动通风机，使炉膛内形成良好的通风环境，排除残留的可燃气体。
2、点火操作按照燃烧机的点火方式（电子点火或人工点火）进行操作。
点火时要注意观察火焰的形成情况，确保点火成功。
3、调节燃料供应点火成功后，逐渐增加燃料供应，使火焰稳定燃烧。
注意调节燃料供应的速度，避免火焰突然变大或变小。
三、运行中的监控1、火焰监测定期观察火焰的颜色、形状和稳定性。
正常的火焰应该是蓝色、清晰、稳定的。
如果火焰出现异常，如发黄、冒烟、闪烁等，应及时调整燃烧参数或采取停机措施。
2、温度监控通过温度传感器监测炉膛内的温度，确保温度在设定范围内。
如果温度过高或过低，要及时调整燃料供应和通风量。
3、压力监控对于气体燃料，要监测燃料的压力，确保压力稳定。
对于液体燃料，要注意油泵的工作压力。
4、运行声音监测倾听燃烧机运行时的声音，如有异常噪音，应停机检查。
四、停机操作1、逐渐减少燃料供应先缓慢减少燃料的供应量，使火焰逐渐变小。
2、关闭燃料供应当火焰完全熄灭后，关闭燃料供应阀门。
3、停止通风设备待炉膛冷却一段时间后，停止通风机运行。
4、清理与维护停机后，清理燃烧机表面的灰尘和杂物。
定期检查燃烧机的各部件，如喷油嘴、电极等，如有磨损或损坏，及时更换。
燃烧机说明书
-7–
www.olympia-burner.co.jp
AG 系列带有辅助点火系统（母火系统），电极放出的电火花先将 母火点燃，然后，母火再将主火点燃，从而使点火非常平稳可靠。 如图 A 所示。
GOM 系列采用直接点火方式，即燃气直接由电极放出的电火花 点燃。如图 B 所示。
为实现安全、稳定点火和燃烧，OLYMPIA 燃气燃烧机采用了以 下措施：
- 12 –
www.olympia-burner.co.jp
压力大小。
3. 试点火： 运行燃烧机前应先打开燃烧机管路上的球阀。第一次运行 燃烧机时，因管道内有空气，有可能点火失败，遇到此情 况时只用按下程控器上的复位按钮，燃烧机会重新启动再 次点火，反复几次就可以排空管道内的空气，成功点火。
当助燃空气压力较低时有可能造成空气和燃气的混合气体 速度较低，这样当燃烧机点火时就有可能出现回火现象。在 送风系统中加入空气压力检测装置就可以有效地避免回火 现象的出现；当风机送出的风的压力低于空气压力检测装置 设定的安全压力时，燃烧机将不会点火。 燃气压力的波动会影响燃烧的稳定，燃气压力检测装置可确 保当燃气压力波动超过燃气压力检测装置设定的安全值时， 自动关闭燃烧机，从而消除安全隐患。 燃烧过程中有可能因种种原因出现意外熄火，火焰检测装置 （电眼或离子棒）可随时监测燃烧机的燃烧状况，当燃烧不 稳定或意外熄火时，燃烧机会自动关闭。 主气阀泄漏是极大的安全隐患，尤其是大出力的燃烧机。 OLYMPIA 大型燃烧机都配有安全阀，并可依用户的要求选配 自动检漏装置。
适当值： 液化石油气（LPG）：280mmH2O 天然气（NG）：200mmH2O 城市煤气：200mmH2O
注意：以上给出的燃气压力数值是燃烧机正常燃烧时压力 表所指示的压力大小。 在用减压阀调节燃气压力时，应先将燃气压力调到 高出燃烧机正常燃烧时压力的 20%左右（具体大小 应以现场而定），否则当主燃气阀打开时燃气压力会 降得很低，有可能点火失败；当点着火后（燃烧机 正常运行后）重新调节减压阀，将压力调到要求的
www.olympia-burner.co.jp
AG 系列带有辅助点火系统（母火系统），电极放出的电火花先将 母火点燃，然后，母火再将主火点燃，从而使点火非常平稳可靠。 如图 A 所示。
GOM 系列采用直接点火方式，即燃气直接由电极放出的电火花 点燃。如图 B 所示。
为实现安全、稳定点火和燃烧，OLYMPIA 燃气燃烧机采用了以 下措施：
- 12 –
www.olympia-burner.co.jp
压力大小。
3. 试点火： 运行燃烧机前应先打开燃烧机管路上的球阀。第一次运行 燃烧机时，因管道内有空气，有可能点火失败，遇到此情 况时只用按下程控器上的复位按钮，燃烧机会重新启动再 次点火，反复几次就可以排空管道内的空气，成功点火。
当助燃空气压力较低时有可能造成空气和燃气的混合气体 速度较低，这样当燃烧机点火时就有可能出现回火现象。在 送风系统中加入空气压力检测装置就可以有效地避免回火 现象的出现；当风机送出的风的压力低于空气压力检测装置 设定的安全压力时，燃烧机将不会点火。 燃气压力的波动会影响燃烧的稳定，燃气压力检测装置可确 保当燃气压力波动超过燃气压力检测装置设定的安全值时， 自动关闭燃烧机，从而消除安全隐患。 燃烧过程中有可能因种种原因出现意外熄火，火焰检测装置 （电眼或离子棒）可随时监测燃烧机的燃烧状况，当燃烧不 稳定或意外熄火时，燃烧机会自动关闭。 主气阀泄漏是极大的安全隐患，尤其是大出力的燃烧机。 OLYMPIA 大型燃烧机都配有安全阀，并可依用户的要求选配 自动检漏装置。
适当值： 液化石油气（LPG）：280mmH2O 天然气（NG）：200mmH2O 城市煤气：200mmH2O
注意：以上给出的燃气压力数值是燃烧机正常燃烧时压力 表所指示的压力大小。 在用减压阀调节燃气压力时，应先将燃气压力调到 高出燃烧机正常燃烧时压力的 20%左右（具体大小 应以现场而定），否则当主燃气阀打开时燃气压力会 降得很低，有可能点火失败；当点着火后（燃烧机 正常运行后）重新调节减压阀，将压力调到要求的
燃烧机操作说明书
生物质能源颗粒燃烧机操作说明书一、开机程序1、打开电源，确认空气压力后启动循环风机，观察循环风机运转是否正常。
2、启动燃烧机，观察各部件动转是否正常，送料及鼓风、引风开始工作。
3、设定好目标温度。
4、点火。
（柴油自动点火）人工先从观察口加1KG左右燃料，按点火开关，观察炉内颗粒有无燃烧，否则再按一次点火开关，重点一分钟。
如果颗粒燃烧开始送料升温。
如果炉膛颗粒过多，必须将颗粒清理出来再点火，否则有气爆危险。
5、打开料门开关，将颗粒加满料斗即可正常燃烧，烤炉开始升温。
二、关机程序6、关机时，先按延时清料，此时燃烧器停止灯亮，再关延时停机及料门开关，料门关闭，送料机继续送料，将料筒内余料送出，约6分钟燃烧器自动停止。
7、待炉内温度降至120度以下，再关电源开关。
三、注意事项1、开机时，保证空气压力不低于3KG，否则开关料失控。
2、点火及观察火焰时，不要正对观察孔；避免火焰喷出灼伤自己。
3、如果突然停电，切记把料斗里料全部捞出来。
4、温控仪上的A／M按钮是手动输出功能勿按，当误操作启动了手动功能后指示灯AMN会显示，需再次按压A／M按键3秒关闭。
5、控制箱内各种时间设定及变频器，温度器数不要随意更解，以免影响正常控制。
6、为保证安全，关机人员离开前一定要确认料门开关是否有关，料筒内的燃料是否已全部送出；避免炉内火焰从料筒烧至料斗。
7、每次开机前，把炉条拔出，清理干净，清理炉堂，清理炉灰，炉渣。
8、观察口要在每天开炉前擦干净，以便观察炉内燃烧情况。
9、料斗送料管口千万不要有大件物体和硬物落入，否则螺旋卡料及受损。

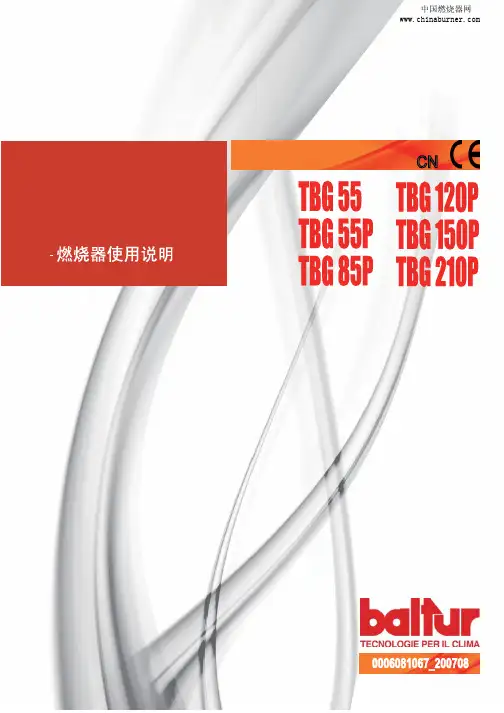

百得TAG系列燃烧机说明书
- EN 60335-1:2001:A1:2004+A11:2004 +A2:2006 - EN 60335-2-102:2006 - EN 50165:1997:A1:2001 - EN 55014-1:2000 + A1:2001+A2:2002 - EN 55014-2:1997 + A1:2001 - EN 50366:2004 + A1:2006 - EN 61000-3-2:2000 + A2:2005
4
使用须知
中国燃烧器网
• 如果燃烧器重复停止在锁定位置，不要频繁地手动复位。这时应让合格的技术人员来解决问题。 • 设备的运行和维护均要根据现行的规则，由合格的技术人员来执行。 电源 • 根据现行规则正确联接且良好接地后，电气设备才是安全的。有必要对必要的安全要求进行确认。如有疑问，
4
- 技术参数 .................................................................................
6
- 供气管路 - 供气管网原理图 ...........................................................................................“ 10
- 天然气的启动和调节......................................................................................................“ 15
- 电离电流的检测.............................................................................................................“ 16
4
使用须知
中国燃烧器网
• 如果燃烧器重复停止在锁定位置，不要频繁地手动复位。这时应让合格的技术人员来解决问题。 • 设备的运行和维护均要根据现行的规则，由合格的技术人员来执行。 电源 • 根据现行规则正确联接且良好接地后，电气设备才是安全的。有必要对必要的安全要求进行确认。如有疑问，
4
- 技术参数 .................................................................................
6
- 供气管路 - 供气管网原理图 ...........................................................................................“ 10
- 天然气的启动和调节......................................................................................................“ 15
- 电离电流的检测.............................................................................................................“ 16
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
燃烧机
操作说明书
内容：
➢DCM-10～DCM-60 燃烧机基本规范及特性
➢燃烧机各部名称
➢使用方法及操作顺序
➢异常时的检查方法
➢火炎状态与颜色
➢燃烧机发热量控制示意图➢定期维修与保养
DCM-10～DCM-60 燃烧机基本规范及特性
正英 SHOEI的DCM-10～DCM-60瓦斯燃烧机，
AC220V）
大，小火比例 ( TURN DOWN RATIO ) 20 : 1
✧点火方式
使用点火变压器，间歇点火方式。
✧操作方法
由温度控制比例马达（CONTROL MOTOR）作火焰强弱之控制。
特性：
1．燃烧安定应用范围广。
2．点火器结构简单，动作可靠。
3．主燃烧部分能进行高–低–关控制。
4．设计有安全可靠的火焰检测器。
5．设计有2mm厚的高强度空气反射板。
6．箱体采用强度高的不锈钢材料。
燃烧机各部分名称
（详见“DCM燃烧机配管原理图”）
DCM 燃烧机之使用方法及操作顺序
1、瓦斯热风装置安装可考虑以下两种方式：
Α、吸引方式
将循环热风吸入送入炉内之方式，循环风车在火焰之后方，通常称为
使用负压。
Β、押入方式
将循环热风吹出送入炉內之方式，循环风车在火炎之前方，通常称为
使用正压。
2、一般在大容量時，母火燃烧器在主燃烧器点着火，以主燃烧器检查火炎，
然后熄灭母火燃烧器。
3、准备
Ａ、循环风车、燃烧风车及温度控制器控制线路，请确认接好。
Ｂ、瓦斯配管時勿洩漏，須确实依正确方法配管，必要時请检查是否有漏气发生。
（简单的方式，就是用肥皂泡沫水在连接处检查之。
）
Ｃ、请确认循环风车与燃烧风车之转向是否正确。
Ⅰ、循环风车：
直接起动：11kw以下可直接起动。
请确认运转皮帶之方向是否正确。
若不是時，请先将电源切断，将循环风车之接线（U．V.
W）三条中之任意两条对调即可。
Ｙ－△起動：同上，若运转方向不同時，请先将控制箱总电源切断，
然后将电磁接触器上方之无熔丝开关（NFB）之三条中
之任意两条对调即可。
Ⅱ、燃烧风车：
同循环风车之直起动。
请用手指触摸马达軸心之方向，应该为“逆時
针方”若不是時，请将控制箱中之燃烧风车之电磁接触器接线三条中
之任意两条对调即可。
4、起动运转
请依下列程序运转
＜点火＞
1)瓦斯來源开启。
（【瓦斯压力正常】灯亮）
2)打开控制盘之操作电源。
（ AC 220V±10V ）
3)押【循环风车 ON】指示灯亮。
4)押【燃烧风车 ON】指示灯亮。
（【空气压力正常】灯亮）
5)【瓦斯压力】与【空气压力】正常后，运转【准备完成】灯亮。
6)押【燃烧机 ON】指示灯亮，运转准备完成灯灭。
ａ）约34秒后，R4750B或RA890F ( PROTECT RELAY ) 道引【点火】器点火星及【母火】电磁阀同時开启约3～5 秒动作時间。
ｂ）点火后若有着火時，则火焰检知棒传回讯号，检知无误時，则母火电磁阀继续保持而5秒后开启主火电磁阀而【著火】，若点火不着
火時，母火电磁阀关闭，【熄火】灯亮，警报同時输出。
7)请设定温度控制器至所需的温度。
（請參考DC1040温度控制器说明
书 )
＜熄火＞
如(6)之动作而未着火時，请押【燃烧机OFF】钮，然后警报停止。
其次请轻押控制盘內之燃烧控制器（R4750B/RA890F）之复位按钮数次，然後再
做点火动作，经2～3次这种操作后仍无法着火時，请依〝异常時的检查方法〞理。
＜停止運轉＞
１．押下【燃烧机OFF】钮。
２．押下【燃烧风车OFF】钮。
（空气压力正常灯灭）
３．押下【循环风车OFF】钮。
（请在无负荷运转至热风温度降至 100℃以下为止，再关闭循环风车，或可用【定時停止运转】钮来设定之。
）４．关闭瓦斯来源。
５．将【操作电源】切至OFF位置。
异常時的检查方
点火：燃烧不完全的时候，请依下列检查方法
状态项目处置
1．燃烧风车无法运转A)确认是否有电源
供给。
B)控制箱内端子，
R，S，T，U，V，
W是否有380V电
压。
C)三相电压是否有
欠相。
将电源开关(NFB)放上ON
位置，各电源回路是否连
接确实。
若有电压输出而马达仍无
运转则马达故障，请更
新。
2．燃烧风车有运转而无点火时
A)燃烧风车运转方
向是否正转。
B)空气压力开关是
否有动作（道
通）。
★当燃烧风车逆转时
形成负压，风压开
关无法动作。
C)IG，C有无输出
电压或点火器接
线有无断线等。
D)点火棒火星是否
调整不当或接
地。
E)点火棒附近有异
物附着以致无法
点火。
接点是否道通，若无则故
障，请更新之。
确认点火器无断线及IG，
C有电压输出，则点火器
故障，请更新之。
点火棒若有裂缝时，请更
新，然后点火棒固定好
后，请务必调整适当。
点火棒上若有积碳或异
物，请用布擦拭干净或用
刷子清理。
状态项目处理
3.无法着火时A)瓦斯来源是否开
启。
B)在正常情况，无点
火时。
C)电磁阀是否动作，
是否电磁阀断线。
D)有火焰但却无检
知。
将瓦斯来源打开。
请参照2各项。
点火星时，请注意电磁阀
动作之声音或用手触摸确
认。
无动作时，请检查电
磁阀接线有无错误。
火焰检知棒是否已经老
化，超过使用年限，请更
新之。
★请确认火焰检知棒在点火时，
有接触火焰并无接地、断线等
发生。
检知火焰电子流在最低
值2μA以上时，亦无法着火
时，则燃烧控制器
（R4750B/RA890F）故障，请更
换之。
4．燃烧风车发出异常声音时A)马达是否附着异物
B)轴承有无异物。
清除附着异物。
马达轴心弯曲，请更新
之。
5．燃烧状态不良或发生恶臭时A)瓦斯过滤器与调整
器有无阻塞。
清除阻塞物。
请参考火焰状态。
6．温度失控时A)小火是否太大。
B)蝶阀有无空转。
C)连杆螺丝松弛。
小火球阀关小。
碟阀拉柄卡住，请松后固定
旋紧连杆固定螺丝。
D) 比例马达是否动作
E) 温控器P.I.D.值是否适当。
若无动作请更新之。
若不能控制时，请自行自动演算。
（参考温控器说明书）
火焰状态与颜色
A 、火焰状态
B 、
火焰颜色
(a ) 呈黄色（瓦斯过多或空气太少）
（1）比例阀失衡，燃烧风车是否空转。
（2）调整器压力异常，有过高现象。
（b ）呈紫色（瓦斯过少或空气太多）
（c ）呈束状，正常火焰 内焰水蓝色。
外焰粉红色。
1．三段式火焰由电磁阀控制。
2．比例式时火焰成无段式伸缩，由控制马达控制长短。
不正常
不正常
正常
外焰粉红色
火焰很强，炉内会有辛辣味 火炎会飘，炉内会有黑色碳末 内焰水蓝色
紫色火焰
黄色火炎 火焰成束状，炉内无味及碳末
燃烧机发热量示意图
GAS
CONTROL MOTOR
BUTTERFLY VALVE 开
关
定期保养与检查。
