用电位差计校准电压表

电位差计校准电表实验目标1．掌握电位差计的工作原理及使用方法；2．掌握使用电位差计校准电表的方法；3．掌握基本电路的设计方法。

教学方法采用研究式, 答辩式教学方法实验仪器UJ31电位差计，毫伏表，滑线变阻器，电阻箱两个，直流稳压电源，标准电池和标准电阻，复点式检流计等。

重点及难点重点: 电位差计校准电表原理难点: 自己设计电路实验设计及操作提示1． 校准电表的目的电表经长期使用和保存，各元件参数就会发生变化（如电阻老化，磁性减弱，金属部分锈蚀等），转动部分（主要是轴尖和轴承）会发生磨损。

如果保存条件不善（如受潮），使用不当（如过负荷，运输受震等）都会损坏电表特性。

其准确度将降低，特别是在刻度读数产生相当大的偏差的情况下，实际上就不合使用要求，因此，对电表必须进行定期检查，对误差大者要及时检修，对误差小者可以校准后使用。

在实验室通常用箱式电位差计来加以校准，而作出校准曲线，以消除误差。

2． 电位差计校准电表原理为了校准电流表，可采用图1所示电路。

R s 是标准电阻，P 是电位差计，若A 表的示值为I ， P 的示值为V s ，则通过A 表电流的客观真值为ss s R V I =，这时A 表在I 值下的误差为 ss R V I I -=∆ （1） 为了校准电压表，可采用图2所示电路。

用图1校准电流表的操作程序是：调节R 阻值使I 由零逐步增大到表满偏，中间取10~15个数据点（取整数），在每个I 值测出对应的V s ，用（1）式计算出I ∆。

以I 为横坐标，以I ∆为纵坐标，作校准曲线。

注意这个校准曲线为折线，在这个曲线上找出误差的最大值max I ∆，则A 表的准确度等级为- 2 - 100maxmax ⨯∆=I I a （2） 曲线上任一点的纵坐标s I I I -=∆是该示值下的误差,而客观真值是C I I I I s +=∆-=I C ∆-= （3）修正值C 就是误差的负值。

以I 为横坐标, C 为纵坐标, 作出A 表的修正曲线。

用直流电位差计检验电压表
一、 实验目的
1、 了解电位差计结构、原理。

2、
学会用电位差计测量电压和校验仪表
3、 掌握误差、修正值的计算方法和修正值的使用方法。

二、 电路原理图
N N IR E = 则 N
N
R E I =
X X IR E =或X N
N
X R R E E =
三、实验内容
校验电压表量程7.5伏挡。

检验刻度点：30、50、70、90、110、130、150。

计算仪表校验点的绝对误差、修正值，确定仪表准确度等级，做出修正值曲线。

四、实验步骤
实验接线图
1、按接线图接线，假定标准电池电压为1.0186伏，接完线后请老师检查。

2、调节工作电流：将开关置“标准”，调节工作电流调节电阻，使检流计指针指零。

3、测量：将开关置“未知”，调节测量电阻，使检流计指针指零。

按细调。

读出测量结果。

000
γnmax=△V max /7.5×100%
(1)在坐标纸上画出修正值曲线
(2)确定仪表等级
(3)。

用电位差计校准电压表*** *** ********摘 要：电压表经过长期使用，准确度降低，实验室一般用电位差计加以校准，作出校准曲线，消除误差，达到校准的目的。

关 键 字：电位差计 电压表 校准引 言：由于电位差计准确度等级，而通常所用的电压表只有0.5级甚至5级，从精度上来说完全可以用电位差计来校准电表，但电位差计的量程较小，要用小量程的电位差计校准大量程的电压表必须设计一个合理的电路通过分压的方式实现。

实验原理：电压表和电位差计都是测量电位差的仪器,只要将美两者并联去测量同一个电压即可进行校准.只是一般电位计的量程较小,不能与量程较大的电压表同时去测一较大电压,为此我们只要用一分压箱（可以利用两个电阻箱来设计）分压,用电位差计测得分压箱上一定比例的电压,再乘上所使用的分压箱的倍率,即可得到电压表两端的实际电压。

同样,调节滑线变阻器,读出电压表量程范围内均匀分布的8～10个电压值,即可作出电压表的校准曲线.如果电压表量程小于电位差计量程,则可直接校准.➢ 电位差计原理简述①电位差计按电压补尝原理构成。

将被测电动势与一已知电动势的电源正端相对，负端相对连成回路电路中检流计指示为零，这时待测电动势与已知电动势补尝。

电位差计测电动势应有两点要求：可调和精确。

②电位差计每次使用前还应校准 如图，将天关倒向x E 保持R 不变，只 要x E ≤ab R I 0求，调节c,d 使检流计无偏 转，这时c,d 间的电阻为x R ，电压为x E =x R I 0.校准电位差计➢ 用电位差计校准电压表电压表和电位差计都是测量电位的仪器，只要两者并联去测量同一个电压即可进行校准。

只是一般的电位计的量程较小，不能与量程较大的电压表同时去测一较大的电压，为此我们可以将一分压箱与电压表并联，只要用电位差计测得分压箱上一定比例的电压，再乘上所使用的分压箱的倍率，即可得到电压表两端的实际电压，同样，调节滑线变阻器，读出电压表量程范围内均匀分布的8～10个电压值，即可作出电压表的校准曲线。

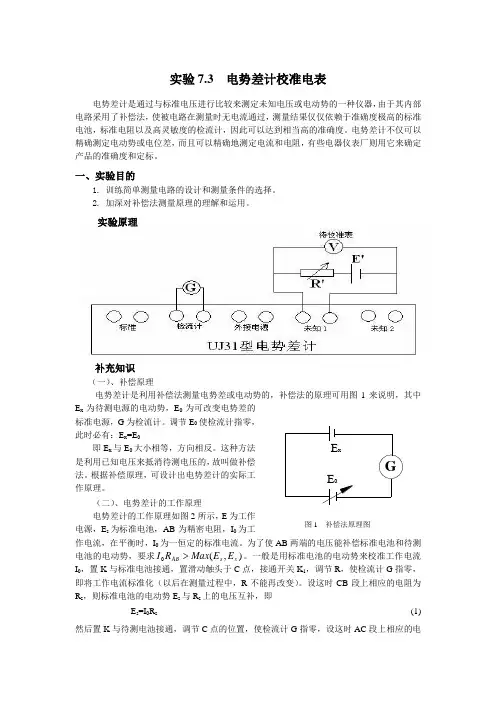

G E x E 0 图1 补偿法原理图 实验7.3 电势差计校准电表电势差计是通过与标准电压进行比较来测定未知电压或电动势的一种仪器，由于其内部电路采用了补偿法，使被电路在测量时无电流通过，测量结果仅仅依赖于准确度极高的标准电池，标准电阻以及高灵敏度的检流计，因此可以达到相当高的准确度。

电势差计不仅可以精确测定电动势或电位差，而且可以精确地测定电流和电阻，有些电器仪表厂则用它来确定产品的准确度和定标。

一、实验目的1. 训练简单测量电路的设计和测量条件的选择。

2. 加深对补偿法测量原理的理解和运用。

实验原理补充知识（一）、补偿原理E x 为待测电源的电动势，E 0为可改变电势差的标准电源，G 为检流计。

调节E 0使检流计指零，此时必有：E x =E 0即E x 与E 0大小相等，方向相反。

这种方法是利用已知电压来抵消待测电压的，故叫做补偿法。

根据补偿原理，可设计出电势差计的实际工作原理。

（二）、电势差计的工作原理电势差计的工作原理如图2所示，E 为工作电源，E s 为标准电池，AB 为精密电阻，I 0为工作电流，在平衡时，I 0电池的电动势，要求,(0s AB E Max R I I 0，置K R s ，则标准电池的电动势E s 与R s E s =I 0R s 然后置K 与待测电池接通，调节C阻为R x ，则待测电池的电动势E x 与R x 上的电压互补，即E x =I 0R x(2)比较（1）和（2）式得 s s x x E R R E = (3)标准电池的电动势是温度(t ℃)的函数275)20(105.9)20(1006.4)20()(-⨯--⨯-=--t t E t E s s(4)对于饱和式标准电池，E s (20)=1.01860V 。

图2 电势差计原理图 （三）、箱式电势差计的工作原理箱式电势差计是一种精密而使用方便的仪器，它有三个重要的部分，如图3所示：（1）工作电流调节回路；（2）校正工作电流回路；（3）待测回路。

实验十五电位差计的使用及校表Experiment 15 Operating potentiometer and calibrating ammeters 直流电位差计（简称电位差计）是一种根据补偿原理制成的高精度和高灵敏度比较式电磁测量仪器。

它用一个已知的电动势与被测电压相对接，如果两个电压实现平衡则连接两电压的导线中将无电流流动，即实现了电压补偿，所以电位差计也称为补偿器。

由于采用了补偿法，测量时几乎不损耗被测对象的能量，测量结果稳定可靠，精度特别高。

直流电位差计最适合于测量高内阻的直流电压，如极化电势。

按其测量回路的电阻分：1kΩ以上的称高阻电位差计；1kΩ以下的称低阻电位差计。

电位差计主要用来测量直流电动势和电压，但配合标准电阻也可测量电流和电阻。

它也常用于非电学参量（如压力、温度、位移等）的电测法中，它是电磁测量中常用仪器之一，在生产实践中得到了极其广泛的应用。

当然，近年来由于数字电压表的快速发展，其测量准确度已接近电位差计的水平。

实验目的Experimental purpose1．掌握电位差计的工作原理、结构、特点、和操作方法。

2．学会用电位差计校准电表。

实验原理Experimental principle1．电位差计的工作原理Principle of potentiometer本实验采用的UJ36a型直流电位差计，其工作原理如图1所示。

E为工作电源，Rp为工作电流调节电阻，被测量电动势的补偿电阻R和标准电池电动势补偿电阻R N组成的回路叫工作回路。

R N和标准电池E N以及转换开关K（标准）和晶体管放大检流计G组成校准回路。

R Q和被测电动势E x（或电压）以及转换开关K（未知）和G组成测量回路。

UJ36a型电位差计是利用补偿法原理，使被测电动势（或电压）与恒定的标准电动势相互比较，是一种高精度测量电动势的方法。

图1电位差计的工作原理图测量电压或电动势的步骤：1) 将K 扳向标准位置，调节Rp ，使流计指零，这时标准电池的电动势由电阻R N 上的电压降补偿。

8.4 用电位差计校准电表【相关知识 电位差计原理及使用方法】一．普通电表的缺点普通电表接入电路后由于分流或分压的作用会影响原电路，导致测量不准确（如图1）。

二．电位差计的优点电位差计是应用电流补偿原理制造出来的“理想”电压表。

三．电位差计的原理 图1 普通电压表对被测量量的影响 1. 补偿原理： 如图2所示，电源E 0>E ，AB 是一段均匀电阻丝。

合上K 1（K 2先断开），AB 上有电流I 0通过，则AC 段（c 点是固定点）上测得的电压降U AC =I 0R AC 。

合上K 2，调节R P ，观察检流计G ，可能出现下列3中情况：（1）当E>U AC 时，G 中有电流正向通过；（2）当E<U AC 时，G 中有电流反向通过；（3）当E=U AC 当，G 中无电流通过，此时是“补偿平衡”状态。

AA图2 补偿电路图 图3 电势差计测电动势的电路2. 电位差计操作原理：电路图2略经改造变成图电路图3，图3的目的是测量出待测电压E x 。

为提高测量精度，这里使用一个标准电池E S =1.0186V （它的电动势稳定且精确）。

AB 段是一条十分均匀的电阻丝（单位长度上的电阻值ｒ0）。

当电阻丝上有稳定电流I 通过时，则其上间隔为L 长的两点间电压降： U L =Ir 0L 测量时，先将开关K 3扳到E S 一侧，此时AB 杆与固定触点C 接通，调节电阻R p 使G 中无电流通过（补偿平衡），若此时AB 中电流为I 0，则有： E S =U Ac =I 0r 0L c (1) 再将开关K 3扳到E X 一侧，此时AB 杆与活动触点S 接通，调整活动触点S ，使G 中无电流通过（再次补偿平衡，此时AB 杆中的电流仍然为I 0），则有：E X =U AS =I 0r 0L S(2)(2)/(1)得：E X =E S L S /L C (3)E S 、L S /L C 均可精确测量，因此求得的E X 精度很高。

实验四 用电位差计校正电表【实验目的】1．了解箱式电势差计的工作原理。

2．比较熟练地正确掌握箱式电势差计的使用。

3．运用箱式电势差计校正电表。

【实验仪器】箱式电势差计、标准电池、直流电源、检流计、滑线变阻器、待校电表、开关和导线。

【实验原理】磁电式电表在电学测量中得到广泛应用，使用和携带都很方便，但电表在经常使用或长期保存后，它的各个元件参数及性能都会发生变化。

如电阻老化、磁性减弱、转动部件的磨损等。

这样，电表的准确度等级就可能降低。

因此电表是需要定期进行检定或校准。

如果栓定结果说明它的误差已经超过原来预定的数值，则该电表只能降低级别，或用校准所得的校准曲线加以修正。

电表校准的基本方法就是用一个标准表来校准被校表，也就是在同一电路和条件下比较标准表和被校表的指示值的差异。

在校准中要求标准表的准确度等级应该比被校表至少高二个级别。

如被校表为2.5级或1.5级表，标准表可以用0.5级表。

但如果要校准的是一个0.5级电表，那么标准表就应该是0.1级以上， 0.05级的电势差计（如UJ —I 型、UJ —31型等），几乎所有的实验室都可能具备。

因此我们可以采用电势差计来校准电表。

1、电势差计校准电压表电势差计能精确地测量电势差，因此就可以用它来校准电压表。

但是电压表本身并不能产生电势差，必须通过一个辅助电源及一套调节装置，才能使电压表有示值并发生变化。

在电压表不同示值情况下，用电势差计进行精确测量，比较二者结果，进行校准。

校准电压电路如图26-1所示。

图中V 为被校电压表，E 为电压表供电的辅助电源。

被校电压表两端接至电势差计的待测端，用电势差计直接测出电压表两端的准确电压。

设被校电压表示值为U ，实际电压降为U 0，电势差计读数为U S ，则U 0 = U S 。

这样电压表的指示值U 与实际值U 0之间的绝对误差为∆U = U - U 0 （26-1）用电势差计对被校电压表在不同示值下进行校准，可得一组∆U 。

E 用电位差计校准电压表的原理研究[内容摘要]电压表经过长期使用，准确度降低，实验室一般用电位差计校准. [关键词] 电位差计 电压表 校准 补偿原理一、引言由于电位差计准确度等级，而通常所用的电压表只有0.5级甚至5级，从精度上来说完全可 以用电位差计来校准电表，但电位差计的量程较小，要用小量程的电位差计校准大量程的电 压表必须设计一个合理的电路通过分压的方式实现。

二、实验目的1.理解电位差计的工作原理，掌握电位差计的使用方法。

2.理解补偿原理。

3.掌握使用电位差计校准电表的方法。

4.学习简单电路的设计方法，培养独立工作的能力。

三、实验仪器UJ31型直流低电势箱式电位差计、直流稳压电源（3V ）、滑线变阻器、待校电压表（量程1V ）、电阻箱2个、单刀单掷开关、连接导线。

四、实验原理 1.电位补偿原理 如图是将被测电动势的电源Ex 与一已知电动势的电源E O “+”端对“+”端，“-”端对“-”端地联成一回路，在电路中串联检流计“G ”，若两电源电动势不相等，即Ex≠E O 回路中必有电流，检流计指针偏转；如果电动势E O 可调并已知，那么改变E O 的大小，使电路满足E X =E 0，则回路中没有电流，检流计指示为零，这时待测电动势E X 得到己知电动势E O 的完全补偿。

可以根据已知电动势值E O 定出E X ，这种方法叫补偿法。

２UJ31型直流低电势箱式电位差计测量电压原理. 电位差计的工作原理是根据电压补偿法，先使标准电池 与测量电路中的精密电阻 的两端电势差 相比较，再使被测电势差（或电压） 与准确可变的电势差 相比较，通过检流计G 两次指零来获得测量结果。

电压补偿原理也可从电势差计的“校准”和“测量”两个步骤中理解。

（一）校准将K 2打向“标准”位置，检流计和校准回路联接，T R 取一预定值，其大小由标准电池n E 的电动势确定（根据温度而定）；调节P R ，使检流计G 指零，即n E =I T R ，此时测量电路的工作电流已调好为I =n E /T R .校准工作电流的目的：使测量回路中的U R 流过一个已知的标准电流I ，UTnx R R E E =以保证测量盘上精密电阻U R 的电压示值（刻度值）与加在其上的实际电压值相一致。

实验10 用直流电位差计校准电表1.如果要校正电压表，线路图该怎样设计？答：先把待测表调零，将标准表和待测表并接，调整待测表读数与标准表读数一致即可。

2.如果用普通电阻（例如偏差为5%）代替标准电阻，能否校正在本实验中使用的毫安表？答：可以。

实验14 用牛顿环测透镜曲率半径1．如果将纳光灯换为白光光源,所看到的牛顿还将会有什么特点? 答：所看到的牛顿环中间仍是暗斑,但暗斑往外形成彩纹,由于白光光源有不同波长的单色光组成,所以相干的光程差不同.2 .为什么说读数显微镜测量的是牛顿环的直径,而不是牛顿环放大像的直径?答：因为在测量时被放大牛顿环直径时,显微镜内的叉丝(即标尺)也放大,移动叉丝测量的直径为所得直径.3.为何牛顿环不一样宽,而且随级数增加而减少?答：由于牛顿环上透镜是球面，下透镜是平面，所以靠近中间位置空气膜比较薄，因此光程差小，所以中间条纹宽，而边缘处相反。

二．迈实验15 迈克尔逊干涉议测光波波长1.在麦克尔逊干涉实验中，等厚干涉与等倾干涉条纹有什么区别？等厚干涉：干涉条纹是明暗相间的直条纹等倾干涉：干涉条纹是一系列与不同倾角θ（出或入射角）相对应的明暗相间的同心圆环条等倾干涉纹2.怎么利用迈克尔逊干涉仪测量透明介质的折射率？答：①以钠光为光源调出等倾干涉条纹。

②移动 M2 镜，使视场中心的视见度最小，记录 M2 镜的位置；在反射镜前平行地放置玻璃薄片，继续移动 M2 镜，使视场中心的视见度又为最小，再记录 M2 镜位置，连续测出 6 个视见度最小时 M2 镜位置。

③用逐差法求光程差∆d 的平均值，再除以该透明介质得厚度，就是折射率实验16 光栅衍射光谱及光波波长的测定1. 试分析光栅衍射光谱变化的特点和规律答：当入射光线为平行单色光是，得到明暗相同的衍射条纹,明条纹很窄,相邻明条纹见的暗区间的暗区很宽,当入摄光为白光时 ,中央零放明纹们为白光.其两册则形成各种颜色条纹的光谱,不同波长由短到长的次序自中央向外侧依次分开排列,形成由紫到红对称排列的彩色光带.2. 实验中狭缝太宽或太窄时将会出现什么现象?为什么?答：狭缝太宽最终也只会形成白光,由衍射形成条件,当光波波长比缝大得多才能明显衍射; 由光栅公式(a+b)sinφ=kλ可知狭缝太窄则给人一种形成单色光的感觉,因为光强太弱,而没有射条纹.实验17 偏振光分析1.研究光的偏振物性有何意义?有哪些实际应用?答：研究光的偏振性质可以把它用于各个领域,例如利用偏振光读出光盘记录的信息;利用偏振光放立体电影和做糖度计;利用偏振光分析物质内部产生的应力的光弹性学;利用偏振光的反射研究表面状态等.由于偏振光具有包括偏振方向在内的更多的信息,偏振光可作为高效信息的传输和测试手段,而用计算机进行控制处理,又能将复杂的偏振光通过计算机界面直观地显示出来2.如果在互相正交的偏振片 P1.P2 中间插入一块λ/2 片,使其光轴与起偏器 P1 的偏振化方向平行,那么,透过检偏器 P2 的光是亮的还是暗的?为什么?将检偏器 P2 转动 90 度后光是亮的还是暗的?为什么? 答：a 暗的，没有设变振的方向 b 暗的，相当于 180 度夹角，振动方向还是一样。

152 实验5-20 直流电位差计的使用电位差计是利用电压补偿原理精确测量直流电压和电动势的仪器。

如果配用标准电阻，还可以精确测量电流和电阻，它也常用于非电学参量（如压力、温度、位移等）的电测量中，是电磁测量中常用仪器之一。

本实验用电位差计测量电表内阻和校准电表。

【实验目的】1．了解电位差计的工作原理和结构特点，掌握其使用方法。

2．用电位差计测电流表的内阻。

3．用电位差计校准电流表。

【实验器材】UJ36型携带式直流电位差计、毫安表、微安表、工作电源、滑线变阻器、标准电阻２个（10Ω，100Ω）、双刀双掷开关等。

【实验原理】一、电位差计的工作原理如果要测未知电动势x E ，原则上可按图5-20-1安排电路。

其中0E 是可调电压的电源。

调节0E 使检流计指零，则表示在这个回路中电动势x E 和0E 必然大小相等，即0E E x = （5-20-1）这时，我们称电路达到补偿。

在补偿条件下，如果0E 的数值已知，则x E 即可求出。

根据此原理制成的测量电动势或电位差的仪器称为电位差计。

我们可以用分压电路来获得可调的电压，如图5-20-2所示，其中电源E 、限流电阻P R ，分压电阻R 和标准电阻N R 联成一个回路，称为辅助回路。

分压电阻的滑动端c 和固定端b 与待测电源x E 、电流计连成另一回路，称为补偿回路。

调节滑动端c ，当电流计中无电流通过时，设辅助回路中的电流强度为0I ，cb 段的电阻值为x R ，则cb 段的电压0cb x U I R =与x E 相等，即x x R I E 0= （5-20-2）在实际的电位差计中，0I 是一个规定值，为了使辅助回路中的电流正好等于该规定值，采用了标准电池，其电动势N E 是已知的（由实验室给出），电路如图5-20-3所示。

使用电位差计测量电动势（或电位差），要分两步进行：1．校准：为了使R 中流过的电流是标准电流0I ，将图5-20-3中2S 倒向N E 端。

电位差计校准电表和测电阻率大学物理实验报告专业班级：姓名:学号：机电学院实验题目实验室实验级别成绩电位差计校准电表和测电阻率设计性试验时间环境指导教师【实验目的】1.理解电位差计的工作原理，掌握电位差计的使用方法。

2.能用电位差计测定电阻率。

3.自学直观电路的设计方法，培育单一制工作的能力。

4.掌控采用电位差计校准电表的方法。

5.掌控电位差一千的工作原理及采用方法。

【试验仪器】uj-31型直流高电势电位差计、a219型直流检流计、bc9а型饱和状态标准电池、游标卡尺、螺旋测微器、干电池盒（拎干电池）、导线、带测电阻丝、电阻实验板等。

毫伏表中，滑线变阻器，电阻箱，直流稳压电源等。

【实验原理】1.补偿法测电动势用电压表测量电源电动势ex，其实测量结果就是端电压，不是电动势。

因为将电压表并联至电源两端，就存有电流i通过电源的内部。

由于电源存有内阻r，在电源内部不可避免地存有电位再降ir，因而电压表的命令值只是电源端电压（u=ex-ir）的大小，它大于电动势。

似乎，只有当i=0时，电源的端电压u才等同于电动势ex。

在图1所示的电路中，ex是待测电源。

0e是电动势可调的电源，ex与0e通过检流计并联在一起。

调节0e的大小，当检流计不偏转，即电路中没有电流时，两个电源的电动势大小相等，互为补偿，即ex=0e，电路达到平衡。

若已知平衡状态下0e的大小，就可以确定ex，这种测定电源电动势的方法，叫做补偿法。

2．电位差计原理电位差计就是应用领域补偿法的原理将试样电动势与标准电势展开比较而展开测量的。

其原理例如图2.7.2右图，它由两个电路共同组成，上部erbae为工作电路，下部为补偿电路。

当存有一恒定的工作电流i穿过电阻r时，发生改变滑动头c、d的边线，就能够发生改变c、d间的电位差vcd的大小，测量时把滑动头c、d两端的电压vcd带出与未明电动势展开比较。

为了并使r中穿过的电流就是工作电流i，先将控制器k拨打dgencd电路，根据标准电势en的大小，选取c、d间的电阻为rn，并使：调节r改变工作回路中的电流，当检流计指零时，rn上的电位降恰与标准电势en相等。

实验十用直流电位差计校准电表实验目的：1、了解补偿法测电势差的原理及优点。

2、掌握电位差计的结构，工作原理和使用方法。

3、用直流电位差计校准直流毫安表,绘制校准曲线。

实验器材：UJ36a型直流电位差计、标准电阻、可变电阻、毫安表、电池、导线等。

实验原理：一、直流电位差计各种系列的指针式直流仪表（主要是磁电式、电磁式和电动式仪表），虽然工作可靠，使用方便，造价低廉，可以满足许多实际工作的需要，但由于结构上、工艺上的许多原因，目前所能达到的测量准确度在使用到满量限时，最优者只为+0.1%。

更重要的是仪表工作时，要从被测电路中吸收小部分功率，从而不可避免地要破坏被测电路的原始工作状态，造成所谓的“方法误差”。

而直流电位差计则是一种根据补偿测量法制成的高精度和高灵敏度的电测仪器，它主要是用来测量直流电动势和电压，配合标准电阻可测量直流电流和电阻。

它采用补偿测量法，可以克服以上的困难，使测量准确度获得很大提高。

补偿测量电压的原理，参看图一，如果按该图一所示的结构，组装一套实验设备。

并不断调节“可准确读数的可调标准电压箱”的电压En 。

使它的大小与被测电压UX相等，而极性相反，检流计指针为零时，则UX= En，如果检流计具有足够的灵敏度，可使UX 的测量结果的准确度与En本身的准确度十分接近。

测量时由于电路电流i=0，即不从UX 中引出任何能量，不会改变Ux的值，所以避免了“方法误差”。

因此，为了用补偿法对电动势（或电压）进行高精度的测量，必须解决以下两个问题：（1）要有灵敏度足够的检流计；（2）要有可以调节的标准电势En （因UX的范围很广）。

直流电位差计就是根据补偿原理和上述要求制成的。

图二画出了直流电位差计的原理线路图，它可以分为三个基本回路：（1）工作电流（Ip)调节回路。

由工作电源E、调节电阻Rp、标准电阻Rn及补偿电阻Rk组成；（2）校准工作电流回路由标准电池En、标准电阻Rn及检流计G组成；（3）测量电压（Ux回路（亦称补偿回路））。

电位差计的使用与电动势的测量及自组电表与用电位差计校表设计性实验目录1、实验目的2、电势补偿的原理3、电势差计的设计原理及调整4、表头内阻的测量5、表头的改装设计6、自组表的校准7、误差分析一、实验目的1.了解直流电势差计的工作原理，学会它的调整及使用2.掌握直流电表的工作原理，并学会自己设计电压表或电流表3.学会一种测量表头内阻的方法4.了解直流电位差计的测量误差与不确定度5.学习电表的校准与定标, 及自组校表不确定度的分析返回二、电势补偿原理IG x E +_0E xE I 'IG+_+_返回普通测量补偿测量VxE NE 1K +-12KnR NR 0R BRxR G+-+-三、电位差计的设计原理及调整1.电势差计的设计原理+++---2.3~9.22.2~9.1-AB伏018.1伏110-伏210-伏310-伏410-伏510-伏610-电计标准1未知2未知粗粗细细微中短路1X 2X 断断N屏1K 2.电位差计的面版图及连线3.电位差计的调整与使用步骤1.线路连接及温度补偿2.检流计工作零点的调节3.电位差计工作电流的调节将K1置N, 按下“粗”键, 改变“粗”“中”旋钮,使检流计光标指零, 再按下“细”键,调节“中”“细”“微”旋钮使检流计光标指零4.未知电动势的测量将K1置X1(X2), 估计待测电动势的大小, 将测量旋钮置于接近的数值.按下“粗”键, 调整测量旋钮,使检流计光标指零.再按下“细”键, 重复刚才的过程,直到检流计光标指零, 从盘面的读出未知电动势四、表头内阻的确定为什么不能用万用表直接测量表头内阻表头内阻的测量电路万用表欧姆档的电流往往超过表头允许通过的电流, 会造成表头损坏1R RKEAmVR=0,调节R 1使表头满偏且mV=a 调节R,使表头刚好半偏, 且仍有mV=a 不变, 则有: R=Rg本实验要求：用实验室提供的仪器设计返回R五、自组电表的设计RgR AμI微安表头改装电压表微安表头改装电流表ggR V VR )1(-=gg R I I R 1/1-=AμgR 返回六、电表的校准和定标1R 2R 计U 校U 电表校准原理图校计U R R R U 212+=电压表校准时各物理量之间的关系式电表等级的确定–定标%100⨯=量程最大绝对误差等级正确的靠级原则: 仪表的等级必须涵括仪表的所有误差如果校准的是电流表，需要使用串联线路，同时增加一个标准电阻．此时普通电阻的作用是限制电路中的电流，而标准电阻两端的电压是Ｕ计，而流过标准电阻的电流则是用来与被校表作比较的．返回七、误差分析1、电势差计的测量不确定度2、电表校准的不确定度3、自组表的不确定度分析1、电势差计的测量不确定度电势差计的测量不确定都是由厂家给出的，可以由下式进行计算：VU u x )10110(3164--⨯+⨯=对于近年新出的仪器计算公式为)10(100lim x nU U a +±=∆3lim ∆=u 其中U n 是有效量程的基准值，规定为该量程中最大的10的整数幂.a 为直流电势差计准确度级别，U x 是标盘示值，即测量值。

电位差计校准电压表一、实验目的1.理解电位差计的工作原理，掌握电位差计的使用方法。

2.掌握使用电位差计校准电表的方法。

3.学习简单电路的设计方法，培养独立工作的能力。

二、实验仪器UJ31型直流低电势箱式电位差计、直流稳压电源（3V）、滑线变阻器、待校电压表（量程1V）、电阻箱2个、单刀单掷开关、连接导线三、实验原理1.电位补偿原理如图是将被测电动势的电源Ex与一已知电动势的电源EO“+”端对“+”端，“-”端对“-”端地联成一回路，在电路中串联检流计“G”，若两电源电动势不相等，即Ex≠EO回路中必有电流，检流计指针偏转；如果电动势EO可调并已知，那么改变EO的大小，使电路满足EX=E0，则回路中没有电流，检流计指示为零，这时待测电动势EX得到己知电动势EO 的完全补偿。

可以根据已知电动势值EO定出EX，这种方法叫补偿法。

２UJ31型直流低电势箱式电位差计测量电压原理. 电位差计的工作原理是根据电压补偿法，先使标准电池与测量电路中的精密电阻的两端电势差相比较，再使被测电势差（或电压）与准确可变的电势差相比较，通过检流计G两次指零来获得测量结果。

电压补偿原理也可从电势差计的“校准”和“测量”两个步骤中理解。

四、实验步骤：◆连接并校准电位差计1、根据室温下，标准电池电动势的值连接好校准电位差计的线路。

2、将电位差计选择开关旋至“标准”位置，进行工作电流标准化调节，调节各电阻旋钮使检流计G指零，注意工作电流调定后，在测量未知电动势时不得再调节工作电流调节盘。

◆校准电压表1、测量线路图如图所示，根据电位差计的量程和被校电表量程选好分压箱的倍率。

（校准10V量程，R1/R2=171/10000，电位差计量程为0—171mv）2、将电位差计选择开关打到未知档，调节滑动变阻器R，使电压表指示值为第一个测量的指示值（从较小值开始），读出电位差计的读数，再乘以分压箱的倍率即为此时电压表两端的实际电压U1。

3、逐渐增大电压表指示值，重复上面操作，得电压表指示最大值，共测10次。
