【精品】桩基声测管的制作与安装

二、桩基声测管施工1. 桩基设计桩基由中国轻工业南宁设计工程有限公司设计，桩基均为摩擦端承桩，检测桩基质量要求采用无损法超声波检测，需要预埋声测管。

声测管为φ50mm钢管，钢筋笼加强筋内侧对称布置3根声测管，安照120°均匀分布如图。

2。

桩基声测管施工方案1）桩基声测管的连接桩基钢筋笼由两部分组成，主笼长20m为主筋16或20的螺纹钢组成，副笼到达桩底为加强筋和接地钢筋组成，声测管为全桩长布置。

施工时，根据吊机能力，钢筋笼分段长度设置为20-22m。

钢筋连接采用单面焊接,焊缝长度不小于10d。

声测管底部出厂时已经封死,声测管顶部采用木塞堵塞，防止泥浆进入.声测管分段的连接一般采用以下4种方式：①法兰盘螺丝连接、②套筒式焊接、③套筒式铁丝绑扎、④螺丝扣套筒连接。

如下图所示。

2)桩基声测管的施工顺序①声测管制作加工声测管进场后首先要检查管壁是否有破损，接头处是否合格.其次确定声测管的分段长度。

声测管的长度需要根据钢筋笼的分段长度进行确定,不能过长也不能过短，否则无法对上下两节声测管进行连接。

声测管一般出厂长度为12m、9m和3m，根据钢筋笼长度合理搭配声测管型号。

声测管的底节在加工厂直接与接地钢筋和加强筋绑扎连接好,连接时应注意每道加强筋处都应将声测管进行绑扎，防止连接不牢固发生脱落现象。

②声测管的安装底节声测管与接地钢筋和加强筋是已经绑扎连接好的，可以直接利用吊车进行吊放。

底笼吊放至笼顶靠近钻机作业平台位置时，用钢柱或钢轨穿过加强筋位置并放置在作业平台上,进行第二节声测管吊放.因要调整第二节笼的声测管位置，所以第二节声测管是活动的，吊装时需要用钩子临时固定到接地钢筋和加强筋上。

第二节笼与底笼连接先焊接接地钢筋，然后调整第二节笼中声测管的高度，连接声测管。

依次顺序完成所有的钢筋笼吊装作业，声测管的顶部需要及时安装木塞或者橡胶套，防止泥浆进入声测管。

四、声测管施工通病及措施1。

泥浆通过声测管顶口流入声测管声测管安装完毕，必须及时用木塞塞住管口或者用橡胶套盖住管口，为后期破桩头时警示作业人员小心管口,另外需要用彩色塑料包裹管口.2。

声测管安装及检测一、声测管检测基本原理：声测管是用于声波透射法检测桩身结构完整性的“通道”，当混凝土内存在松散、蜂窝、孔洞等缺陷时，将产生波的散射和绕射；根据波的频率变化及波形畸形程度等特征，可以获得测区范围内混凝土的声学参数。

测试不同超声波动特征，经过处理分析就能判别测区内混凝土的强度和内部存在缺陷的性质、大小及空间位置。

声波一般在正常混凝土内的传播速度约为4000m/s，但遇到有蜂窝的混凝土、卵石及泥土中波速将下降至2000—3000m/s。

二、声测管的制造和安装1、声测管采用钢管，内孔径不小于40mm、壁厚不小于2.5mm。

数量及布置按设计图纸要求。

2、声测管在钢筋笼制造场预先安装在已成型的钢筋笼上，声测管下端封闭，上端加盖，管内无异物；采用临时绑扎方式与钢筋笼连接牢固；若定位采用点焊，严格控制焊接的程度，谨防烧伤声测管，造成声测管的缺陷，导致声测管在浇注过程中出现问题。

3、声测管连接采用液压钳挤压方式进行连接，连接处应光滑过渡，不漏水。

4、声测管安装前，要检测每根管道是否通畅；声测管安装时，底部距离孔底5cm，顶部高出桩顶50cm（设计要求声测管伸入承台50cm）；在钢筋笼加强箍筋内侧周边按正三角预埋3根，在施工过程中要全过程监督声测管的安装。

5、在每节声测管安装结束后就注入清水，谨防声测管伸入钻孔中深度过大，泥浆底的压力将管压扁。

注入清水可以平衡下部压力，我作业工区大部分桩基深度都在52米以上，深度较大，孔底泥浆压力较大，在声测管中加入清水可以起到平衡作用。

6、安装完毕后，要用木塞封闭管口，一定要密封严密，防止泥浆、灰浆进入。

7、成桩后的声测管应垂直、相互平行，严禁发生堵塞现象。

三、结合施工图纸和设计院下发文件，对本施工段落声测管安装要求：1、桩径小于等于1.25米，且桩长超过52米的桩基；2、桩径大于等于1.5米的桩。

满足以上条件之一者，而且设计是摩擦桩，均需预埋3根超声波检测管。

检测管沿桩身箍筋内侧等间距布设，需与桩基加强骨架筋牢固连接。

施工工艺
本检测管以可靠便利为原则，采用制作钢筋时先拼接,挂装，后下钢筋时再连接定位,与钢筋笼安装进先在底笼焊接定位、上部采用铁丝捆扎,每2—3米捆扎一道。

确保检测管垂直定位，利于桩基检测,并防止混凝土导管碰撞.
一、检测管定长
检测管长度以钢筋笼长度为准,底管应稍长于钢筋底笼20-30厘米
二、检测管底笼安装
检测管底管配有活动夹箍一个,按实际施工情况定位，再焊接到钢筋笼上，以固定住检测管,防止上浮和转动
三、检测管中笼安装
钢筋笼成型后再安装检测管中接管,检测管上点以U型钢筋活络定位,上下可以滑动，插口一端用S型钢筋挂钩定位，待钢筋笼安装时，取下S型挂钩，把检测管滑下，插入底管,然后用扳手拧紧螺母固定,中间每隔2—3米用铁线捆扎、固定。

以此类推
四、检测管顶笼安装
在钢筋顶笼安装完后，检测管所有接头完毕，确保拧紧牢固,检测管内必须注满清水，最后拧上专用封头，此所有操作工艺完成
五、检测管在桩基为半笼安装时
检测管可根据实际情况分段焊接定位,便于钢筋环箍定位,在没有钢筋笼情况下也可安装，与其它连接接头相比，可节约3根钢筋,且安全方便
在钢筋笼为半笼时安装工艺：。

桥梁桩基声测管安装工艺
嘿，朋友！今天咱们来聊聊桥梁桩基声测管安装这档子事儿。

您想想，桥梁就像一条巨龙横跨在江河湖海之上，那桩基就是巨龙
的爪子，深深地扎进大地，支撑着整座桥的重量。

而声测管呢，就像
是巨龙身体里的血管，负责传递重要的信息，让我们能了解桩基的健
康状况。

声测管安装前，得像准备一场盛宴一样，精心准备各种材料和工具。

比如说，声测管得选质量上乘的，就好比买菜要挑新鲜水灵的。

管径、壁厚都得符合要求，不然就像小马拉大车，可使不得！还有连接的配件，那也得严丝合缝，不能有半点马虎。

安装的时候，那可得小心翼翼，仿佛在呵护一件珍贵的宝贝。

先把
声测管对准桩基的预定位置，这一步可不能偏差，不然就像射箭没瞄准，全白费功夫啦！然后固定好，就像给调皮的孩子系上安全带，让
它老老实实待在那儿。

焊接连接的地方，那得有精湛的手艺，就跟裁缝缝衣服一样，针脚
细密，牢固可靠。

不然稍微有点松动，后果不堪设想，这桥还能让人
放心走吗？
安装过程中，还得时刻注意保持声测管的竖直和水平，这就像走钢
丝的人要保持平衡，稍有偏差，那可就危险啦！而且要保证管内干净
通畅，不能有杂物堵塞，不然信息怎么能顺利传递呢？
每一步都得认真仔细，不能有丝毫懈怠。

您说，要是安装不好，桥梁出了问题，那得多可怕！这可关系着千千万万人的出行安全呐！
所以说，桥梁桩基声测管安装工艺可不是闹着玩的，得拿出十二分的精神，严格按照规范操作，才能保证桥梁的质量和安全。

咱们可不能在这关键的环节掉链子，您说是不是这个理儿？。

桩基声测管安装施工方案桩基声测管是一种用于检测地下岩土层声波传播特性的设备，广泛应用于土木工程中的桩基质量检测和设计等工作中。

其安装施工需要严格按照一定的程序进行，以确保测量结果的准确性和可靠性。

下面是一份桩基声测管的安装施工方案，总字数超过1200字。

一、前期准备1.根据工程要求和设计要求，确定声测管的布设位置和数量，并标示在施工图纸上。

2.将施工部位周围的地面进行清理，清除妨碍施工的杂物和障碍物。

3.检查声测管，确保其完好无损，并进行必要的校准和调试。

二、施工方案1.决定声测管的类型和安装方式。

可根据工程需要选用金属声测管或无损声测管，并决定是采用手工挖掘或机械挖掘的方式进行安装。

2.根据设计要求，确定声测管的安装深度，并进行标示。

三、施工程序1.根据设计要求，在桩基周围钻取标贝孔。

2.在钻孔底部清理灰土或浸泡土，以确保声测管与地基层接触良好。

3.安装声测管。

根据声测管的类型和安装方式，进行相应的安装工艺操作。

（1）手工挖孔安装方式：a.准备好足够数量的人工挖孔工具。

b.依次挖掘钻孔，注意保持孔径的垂直度和直径，确保声测管的顺利安装。

c.在钻孔底部设置一定厚度的填料，填好声测管并用锤击安装。

d.进行管与管之间的连接和封堵。

（2）机械挖孔安装方式：a.准备好足够数量的挖掘机械设备。

b.依次挖掘钻孔，注意控制挖孔的大小和深度。

c.在挖掘孔底部设置一定厚度的填料，然后将声测管降入孔中。

d.用挖掘机械设备对声测管进行压实，以保证其与地基层接触良好。

e.进行管与管之间的连接和封堵。

4.安装完成后，对声测管进行检查和清理。

检查安装是否符合设计要求，并清除声测管周围的杂物和障碍物。

四、安全措施1.施工人员必须具备相关的操作证书和经验，严禁无证或不熟悉操作的人员进行施工。

2.施工现场必须设置明显的警示标志，并有专人负责安全监控和引导。

3.施工过程中要注意施工人员的个人防护，确保施工人员的安全。

4.施工期间要严禁在桩基声测管周围进行其他施工作业，以免影响声测结果的准确性。

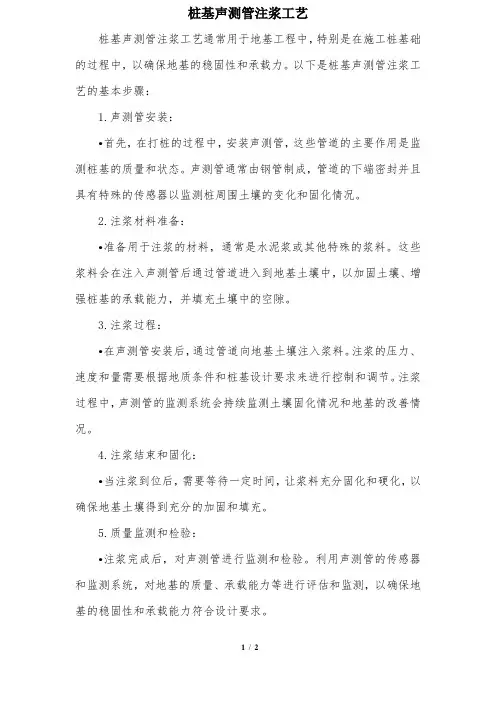

桩基声测管注浆工艺
桩基声测管注浆工艺通常用于地基工程中，特别是在施工桩基础的过程中，以确保地基的稳固性和承载力。

以下是桩基声测管注浆工艺的基本步骤：
1.声测管安装：
•首先，在打桩的过程中，安装声测管，这些管道的主要作用是监测桩基的质量和状态。

声测管通常由钢管制成，管道的下端密封并且具有特殊的传感器以监测桩周围土壤的变化和固化情况。

2.注浆材料准备：
•准备用于注浆的材料，通常是水泥浆或其他特殊的浆料。

这些浆料会在注入声测管后通过管道进入到地基土壤中，以加固土壤、增强桩基的承载能力，并填充土壤中的空隙。

3.注浆过程：
•在声测管安装后，通过管道向地基土壤注入浆料。

注浆的压力、速度和量需要根据地质条件和桩基设计要求来进行控制和调节。

注浆过程中，声测管的监测系统会持续监测土壤固化情况和地基的改善情况。

4.注浆结束和固化：
•当注浆到位后，需要等待一定时间，让浆料充分固化和硬化，以确保地基土壤得到充分的加固和填充。

5.质量监测和检验：
•注浆完成后，对声测管进行监测和检验。

利用声测管的传感器和监测系统，对地基的质量、承载能力等进行评估和监测，以确保地基的稳固性和承载能力符合设计要求。

桩基声测管注浆工艺是一种用于地基加固和改善的常见方法，通过注入浆料加固土壤，能够提高地基的稳定性和承载能力，确保建筑物的安全和可靠性。

第1篇一、工程概况声测管主要用于建筑物的结构裂缝监测、地震监测、桥梁健康监测等领域。

本工程声测管制作安装施工方案适用于各类建筑物的声测管制作与安装，包括但不限于住宅、商业、工业等建筑。

二、声测管制作1. 材料要求（1）声测管材质：应选用优质不锈钢或碳素钢，具有良好的耐腐蚀性能和机械强度。

（2）声测管连接件：应选用与声测管材质相匹配的连接件，如法兰、螺栓等。

2. 制作工艺（1）下料：根据设计图纸要求，按照声测管的长度、直径等尺寸进行下料。

（2）焊接：采用手工电弧焊或气体保护焊，保证焊接质量。

（3）校直：焊接完成后，对声测管进行校直，确保其直线度。

（4）清洗：对焊接完成的声测管进行清洗，去除表面的氧化物和焊渣。

（5）检测：对声测管进行尺寸、直线度、焊接质量等检测，确保符合设计要求。

（6）包装：将合格的声测管进行包装，便于运输和安装。

三、声测管安装1. 施工准备（1）熟悉图纸：对设计图纸进行详细阅读，了解声测管的布置、连接方式等要求。

（2）材料准备：根据设计图纸和施工要求，准备所需的声测管、连接件、密封材料等。

（3）工具准备：准备电钻、扳手、水平尺、线锤等工具。

2. 安装步骤（1）定位：根据设计图纸，确定声测管的安装位置，并在结构上做出标记。

（2）钻孔：使用电钻在标记的位置钻孔，孔径应略大于声测管的直径。

（3）清理：将钻孔内的碎屑和粉尘清理干净。

（4）安装声测管：将声测管插入钻孔，调整其垂直度，确保与设计要求相符。

（5）连接：将声测管的连接件与结构或相邻的声测管连接，确保连接牢固。

（6）密封：在连接处涂抹密封材料，防止渗水。

（7）检查：对安装完成的声测管进行检查，确保其安装质量。

3. 注意事项（1）安装过程中，注意保护声测管，避免碰撞、划伤等。

（2）钻孔时，注意钻孔的垂直度，确保声测管安装的准确性。

（3）连接声测管时，确保连接牢固，防止松动。

（4）密封材料的选择要符合设计要求，确保防水性能。

四、质量控制1. 材料质量控制：对声测管、连接件、密封材料等材料进行严格检验，确保其质量符合设计要求。

灌注桩声测管规范灌注桩声测管规范为了保障灌注桩施工过程的质量和安全，制定相应的声测管规范是必要的。

下面就灌注桩声测管的选择、安装和使用进行规范化说明。

一、声测管选择1. 声测管的材质应符合规定的要求，常见的材质有塑料、金属等。

根据实际施工情况选择合适的材质。

2. 声测管的直径和长度应根据灌注桩的直径和深度进行选择。

一般情况下，选择直径稍大于灌注桩直径的声测管，长度与灌注桩深度有关。

二、声测管安装1. 在灌注桩施工前，应提前安装好声测管。

安装时，应将声测管正确连接到声测设备上，并检查连接是否牢固。

2. 声测管的埋设深度应符合要求，一般埋设在灌注桩注浆段顶部水平面以下300mm处，以保证测量的准确性。

3. 声测管的连接点处应密封，并采取防水措施，以防止渗漏。

三、声测管使用1. 在声测过程中，应确保声测管与土体和灌注桩之间的接触充分。

接触面积应达到最大，并采取适当的固定措施，以保证测量的准确性。

2. 使用过程中，应避免声测管受到外界干扰，如机械振动、冲击等，以免影响测量结果。

3. 在灌注桩施工过程中，应根据需要对声测管进行检查和维护，确保其正常工作。

定期清理管道内的杂物和污垢，并检查声测管的连接是否松动。

四、声测管记录和报告1. 在进行声测时，应及时记录各项测量数据，包括声波传播时间、反射信号等。

2. 对于多桩连续施工的情况，应按顺序记录每个桩的测量结果，并进行整理和比对。

3. 对于异常情况和测量结果的偏差，应尽快进行分析，并记录在报告中。

对于超出规定范围的情况，应采取相应措施进行排除和修正。

以上是关于灌注桩声测管规范的一些要点。

在实际施工中，应严格遵循规范的要求，保证声测管的选择、安装和使用符合标准，以提高施工质量和测量准确性。

同时，在整个声测过程中，应及时记录和报告相关数据，并对异常情况进行分析和处理，以保证施工的顺利进行。

浅谈灌注桩中超声波检测管的安装超声波声测管是灌注桩进行超声检测法时探头进入桩身内部的通道。

它是灌注桩超声检测系统的重要组成部分，同时还可以作为事故桩缺陷冲洗与压浆处理的通道。

超声波声测管在桩内的预埋方式及其在桩的横截面上的布置形式将直接影响检测结果。

因此，需检测的桩应在设计时将声测管的布置和埋置方式标入图纸，在施工时严格控制埋置的质量，以确保检测工作得以顺利进行。

现主要谈谈声测管在运输、装卸、安装要求、安装规程。

声测管进场装卸时，尽量人工装卸，避免粗暴装卸，如备用吊带方可用吊车装卸，切不可用吊车钢丝绳装卸，以防止装卸时损伤声测管接口。

声测管应堆放于平坦的地面，用三根木方间隔3-5m布置，平整堆放于木方上，并用篷布覆盖，避免淋雨加快锈蚀。

声测管进场后应及时检测，其各项技术指标应符合JT/T705-2007标准，主要参数见下表: 声测管的安装要求1、基桩检测与声测管的埋设布置应符合JTG／TF81-01的规定。

2、声测管的底部应采用焊接盲盖或钢板来保证密封不漏浆。

3、声测管可直接固定在钢筋笼内侧上，固定点的间距一般不超过2m，其中声测管底端和接头部位宜设固定点，对于无钢筋笼的部位，声测管可用钢筋支架固定。

固定方式可采用焊接或绑扎，当采用焊接时，应避免烧穿声测管或在管内壁形成焊瘤，影响声测管的通直。

4、钢筋笼放入桩孔时应防止扭曲，声测管一般随钢筋笼分段安装，每埋设一节均应向声测管内加注清水。

声测管安装完毕后应将上口加盖或加塞封闭，以免浇灌混凝土时落入异物，致使孔道堵塞。

5、声测管埋设深度应在灌注桩的底部以上50mm-150mm，声测管的上端应高于灌注桩顶面300mm～500mm，同一根桩的声测管外露高度宜相同。

6、在灌注基桩水下混凝土之前，应检查声测管内的水位，如管内的水不满，则应补充灌满。

7、若声测管需截断，宜用切割机切断，切割后应对管口进行打磨消除内外毛刺，不宜以电焊烧断。

8、焊接钢筋时，应避免焊液流溅到声测管管体上或接头上。

第1篇一、声测管施工准备工作1. 设计审查：在施工前，需对声测管的设计方案进行审查，确保其满足工程需求，并符合国家相关规范。

2. 材料准备：根据设计要求，准备符合质量标准的声测管、连接件、密封材料等。

3. 施工队伍：组建专业的声测管施工队伍，并进行技术交底和安全教育。

4. 施工工具：准备必要的施工工具，如扳手、电钻、切割机等。

二、声测管施工步骤1. 基坑开挖：根据声测管布置图，进行基坑开挖，确保基坑尺寸满足要求。

2. 声测管定位：在基坑内，按照设计要求进行声测管定位，确保其位置准确。

3. 声测管埋设：将声测管按照定位要求进行埋设，确保其垂直度、间距等符合设计要求。

4. 连接件安装：将声测管与连接件进行连接，确保连接牢固。

5. 密封处理：对声测管与连接件接口进行密封处理，防止水分、杂质进入。

6. 填充回填：在声测管周围进行填充回填，确保回填材料密实。

7. 验收检查：对声测管施工进行验收检查，确保施工质量。

三、声测管施工注意事项1. 严格按照设计要求进行施工，确保声测管位置、间距等符合规范。

2. 在施工过程中，注意保护声测管，防止损坏。

3. 声测管埋设时，注意防止碰撞，确保管道垂直度。

4. 连接件安装要牢固，防止因连接不牢固导致管道漏气。

5. 密封处理要到位，防止水分、杂质进入声测管。

6. 施工过程中，注意安全，防止发生安全事故。

7. 施工完成后，及时进行验收检查，确保施工质量。

总之，声测管施工工程是保证工程质量、安全的关键环节。

在施工过程中，要严格按照规范进行操作，确保施工质量，为我国基础设施建设贡献力量。

第2篇声测管施工工程是指在建筑、桥梁、隧道等工程项目中，为了监测和控制噪音传播而设置的一种特殊管道施工。

声测管的主要作用是收集、传输和记录建筑工地及周围环境的噪音数据，为噪音治理和环境保护提供科学依据。

以下是声测管施工工程的基本流程及注意事项。

一、声测管施工工程的基本流程1. 设计阶段在设计阶段，根据工程项目的具体需求和周围环境，确定声测管的类型、数量、位置和规格。

钻孔灌注桩声测管安装当桩长大于30米时要安装声测管。

具体安装方法如下：(1)声测管接头声测管连接应光滑过渡,连接方式采用套管连接。

(2)声测管防渗漏声测管防渗漏,即防止灌筑混凝土时有水泥浆渗入管内,造成堵管。

声测管螺纹接头与套筒连接之前,声测管两端接头应包裹防水胶带。

在钢筋笼加工时声测管的一端就提前包裹防水胶带,然后把该端接头的套筒安装到接头上,焊接好防止漏水。

(3)声测管下料为在满足检测要求的同时节约材料,声测管的下料以满足桩基在混凝土灌筑结束后,能及时疏通为宜,上端高出基桩顶面大于20cm,管底到实际孔底。

（4）声测管的安装声测管安装前应检查其管内是否有异物等堵塞,同时必须检查管身是否有裂纹、弯曲或压扁等情况。

(1)加工厂安装声测管在加工场安装时,按钢筋笼分节定位声测管,三根声测管按120°均匀布设,声测管捆扎在钢筋的内侧,声测管之间互相平行,并用防滑钩固定其位置,防止在安装钢筋笼时滑落。

如无筋区长度过大时需考虑对无配筋区声测管的定位及固定。

采用6根均匀分布的Ⅱ级<16主筋,每隔2 m设Ⅱ级<16箍筋一道为声测管定位和固定的钢筋骨架。

其接头连接和固定方式与其他声测管一致。

声测管的最下端一节应封闭。

封口方式:声测管底口与钢板封盖焊接,底口与封盖处应焊满,确保不漏水。

底节声测管固定采用圆环钢筋箍住底节声测管,并与主筋焊接牢固,其中圆环钢筋与声测管点焊两处,与主筋接触位置满焊。

(2)现场安装吊放钢筋笼入孔时,严格控制吊绳位置,确保笼体竖直。

应对准孔位后轻放,入孔后应徐徐下放,不得左右旋转。

先焊接主筋部分,为防止杂物进入声测管,钢筋笼的焊接与声测管的对接不能同时进行。

声测管顶部应用塑料盖封口,待主筋焊接完成后,把上节钢筋笼的声测管绑扎铁丝松开,移除防滑钩,上下声测管对齐。

管口包裹防水胶带,用钳管把声测管下端口在套筒处拧紧(一般拧紧后声测管端口剩余两个丝牙) ,然后把声测管与主筋绑扎固定。

二、桩基声测管施工1. 桩基设计桩基由中国轻工业南宁设计工程有限公司设计，桩基均为摩擦端承桩，检测桩基质量要求采用无损法超声波检测，需要预埋声测管。

声测管为φ50mm钢管，钢筋笼加强筋内侧对称布置3根声测管，安照120°均匀分布如图。

2.桩基声测管施工方案1)桩基声测管的连接桩基钢筋笼由两部分组成，主笼长20m为主筋16或20的螺纹钢组成，副笼到达桩底为加强筋和接地钢筋组成，声测管为全桩长布置。

施工时，根据吊机能力，钢筋笼分段长度设置为20-22m。

钢筋连接采用单面焊接，焊缝长度不小于10d。

声测管底部出厂时已经封死，声测管顶部采用木塞堵塞，防止泥浆进入。

声测管分段的连接一般采用以下4种方式：①法兰盘螺丝连接、②套筒式焊接、③套筒式铁丝绑扎、④螺丝扣套筒连接。

如下图所示。

2)桩基声测管的施工顺序①声测管制作加工声测管进场后首先要检查管壁是否有破损，接头处是否合格。

其次确定声测管的分段长度。

声测管的长度需要根据钢筋笼的分段长度进行确定，不能过长也不能过短，否则无法对上下两节声测管进行连接。

声测管一般出厂长度为12m、9m和3m，根据钢筋笼长度合理搭配声测管型号。

声测管的底节在加工厂直接与接地钢筋和加强筋绑扎连接好，连接时应注意每道加强筋处都应将声测管进行绑扎，防止连接不牢固发生脱落现象。

②声测管的安装底节声测管与接地钢筋和加强筋是已经绑扎连接好的，可以直接利用吊车进行吊放。

底笼吊放至笼顶靠近钻机作业平台位置时，用钢柱或钢轨穿过加强筋位置并放置在作业平台上，进行第二节声测管吊放。

因要调整第二节笼的声测管位置，所以第二节声测管是活动的，吊装时需要用钩子临时固定到接地钢筋和加强筋上。

第二节笼与底笼连接先焊接接地钢筋，然后调整第二节笼中声测管的高度，连接声测管。

依次顺序完成所有的钢筋笼吊装作业，声测管的顶部需要及时安装木塞或者橡胶套，防止泥浆进入声测管。

四、声测管施工通病及措施1.泥浆通过声测管顶口流入声测管声测管安装完毕，必须及时用木塞塞住管口或者用橡胶套盖住管口，为后期破桩头时警示作业人员小心管口，另外需要用彩色塑料包裹管口。

桩基声测管的工作流程有种金属声测管在使用上加强运用的，在生活中或是工厂中都离不开的声测管，不同种类的声测管在使用用途上也是有不同的，下面小编就和大家说下桩基声测管施工的工艺流程吧，每个声测管在使用上加强对声测管的运用桩基声测管施工工艺流程：检测、清理下承层→人工铺设桩基声测管→搭接、绑扎、固定→摊铺上层路基土→碾压→检测。

由于桩基声测管在路网工程中使用较少，故需对施工人员强调并抓好以下几点：1.桩基声测管有种金属声测管在使用上加强运用的，在生活中或是工厂中都离不开的声测管，不同种类的声测管在使用用途上也是有不同的，下面小编就和大家说下桩基声测管施工的工艺流程吧，每个声测管在使用上加强对声测管的运用桩基声测管施工工艺流程：检测、清理下承层→人工铺设桩基声测管→搭接、绑扎、固定→摊铺上层路基土→碾压→检测。

由于桩基声测管在路网工程中使用较少，故需对施工人员强调并抓好以下几点：1.桩基声测管需保存在阴凉处，如长期日晒雨淋会加速格栅老化，降低其使用性能，最好能仓库储存。

2.桩基声测管搭接长度及固定。

两幅格栅的搭接长度一定要保障20cm以上，否则易产生薄弱点造成两者分离而降低桩基声测管适用性能。

将桩基声测管摊平后拉紧，再用U型钢钉按纵、横向每1米1个固定点固定好，在两格栅搭接的地方布设3道U型钢钉以防止中间卷起。

桩基声测管栅肋方向需与路线纵缝受力方向一致，才能发挥桩基声测管应有作用。

3.桩基声测管回填土的要点。

桩基声测管铺设完成后需马上进行回填，防止下雨及行人行车等各种因素破坏。

回填土应选用砂性土或砾石土等强度高水稳性好的土质，有利用土与格栅的咬合，回填土前进行含水量检测以避免含水量过大而返工处理时造成桩基声测管破坏。

严禁各种机械及车辆在摊平的裸露的桩基声测管上行走，需等卸土后人工铺土摊平，再用推土机和平地机找平。

机械施工方向与桩基声测管顺茬方向一致，以保证桩基声测管不被机械迎茬卷起。

了解了声测管的使用之后，我们能够保证其质量是不会出现问题的，桩基声测管在安装上也是较简便的，能够保证声测管的二次运用，同时声测管在使用上也是能够降低成本的。

声测管的安装方法第一：声测管安装要求1、声测管进入施工现场一定要符合施工要求。

2、声测管在运输、搬运、安装过程中避免造成声测管扭曲变形状况出现。

3、如果声测管在施工现场放置时间过长，避免被雨淋、以免生锈。

第二：声测管的安装方法1、安装桩基的钢筋笼架2、安装底盖到超声波的底部（已于工厂预先焊装底盖的超声波管可按要求提供）3、4、3、用铁丝（直径最少为1.5mm）把有底盖的超声波管等份固定在钢筋笼的钢筋上5、6、铁丝的绑法：先把铁丝在钢筋上缠绕两圈，然后以编辫子的方法编至70-80mm长，再把铁丝叉开捆住声测管，然后拧紧铁丝。

（所有的铁丝绑法都按此方法）7、8、铁丝绑的位置：底盖处用铁丝绑的一道，其余的连接头处用丝绑一道，声测管中间部分均三等份捆绑，即中间绑两道。

9、10、4、将第二根声测管的底部（有划线标志）对准已绑好的测承插口部，保证两根管子处于同一轴线；并确认管件端部与画线位置相距3mm以内。

（注意：一定要检查声测管承插口端中的“O”形密封圈完好并经润滑）。

11、12、5、压紧把专用的液压工具模头的环状凹部对准承插口（或接头）端部内装有橡胶圈的环状凸部，将对接部位管材同时压紧至六边形状。

13、14、6、检查压紧度用量规确认尺寸是否正确，量规可完全卡入六边形部位，即表示压紧已经到位。

15、16、7、用铁丝（直径最少为1.5mm）把第二根声测管三等固定在钢筋笼上（中间绑两道，顶端连接头必须用铁丝绑一道）；17、18、8、其余要连接的声测管均按第四步到第七步安装，直所需上长度19、20、9、最上端的声测管一定要用顶盖盖上，防止泥土、杂进入管内21、22、10、声测管安装完成后，目测所安装的声测管从上到下否竖成一条直线以下是声测管的安装示意图,仅供大家参考：第三：声测管布置方式声测管的埋置数量及其在桩的横截面的布局应考虑检测的控制面积。

一般桩径小于0.6~1m时，沿直径布置两根；桩径为1~2.5m时，布置3根，呈等边三角形；桩径大于2.5m时，布置4根，呈正方形。

桩基声测管安装施工方案一、背景介绍桩基声测管是用于地基工程中进行声波传播测试的重要设备，通过声波的传播特性可以获取地下岩土层的信息，对工程的施工和监测具有重要意义。

本文将介绍桩基声测管的安装施工方案，以保障工程质量和安全。

二、施工准备1.确定安装位置：根据工程需要和设计要求，确定桩基声测管的布设位置，同时进行现场勘测确定最佳安装位置。

2.准备材料和设备：准备所需的声测管、导线等材料和施工设备。

3.确定施工人员：安排合格的专业施工人员进行施工，保证施工质量。

三、施工步骤1.开挖孔洞：根据设计要求，对安装位置进行开挖孔洞，确保孔洞深度和直径符合要求。

2.安装声测管：将声测管嵌入孔洞中，确保与地面平齐，并严密固定。

3.连接导线：将导线连接至声测管，确保连接牢固和导线畅通无阻。

4.密封固定：对声测管和孔洞进行密封固定，防止杂物进入影响测试结果。

5.完善施工记录：及时记录施工过程中的关键信息和问题，方便后续监测和维护。

四、施工质量控制1.施工监督：安排专人对施工过程进行监督，确保符合设计要求。

2.施工质量检验：在施工完成后进行质量检验，确保声测管安装牢固和导线连接正常。

3.施工记录归档：将施工记录和检验报告进行归档保存，作为工程监测的重要依据。

五、安全注意事项1.施工人员必须佩戴相关安全装备，严禁在无保护措施下进行作业。

2.孔洞周围必须设置警示标志，确保施工现场安全。

3.操作人员需严格按照作业规程进行操作，杜绝事故发生。

六、总结桩基声测管的安装施工是地基工程中不可或缺的一部分，本文提供了桩基声测管安装的详细施工方案，从施工准备、施工步骤、质量控制和安全注意事项等方面进行了介绍，旨在帮助工程施工人员规范施工过程，确保工程质量和安全。

钻孔灌注桩薄壁声测管和施工要求1 范围本标准规定了钻孔灌注桩薄壁声测管的产品型号、尺寸和重量、技术要求、试验方法和检验规则、包装、标志、质量证明书，以及施工要求。

本标准适用于声波透射法进行桩基检测用钻孔灌注桩薄壁声测管（以下简称薄壁声测管）的产品制造和使用。

2 规范性引用文件下列文件中的条款通过在本标准中引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修订单（不包括勘误的内容）或修订版均不适用于本准则，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 222 钢的成品化学成分允许偏差GB/T 223 钢铁及合金化学分析方法GB/T 228 [A1]GB/T 241 [A2]GB/T 244 金属管弯曲试验方法GB/T 246 [A3]GB/T 699 优质碳素结构钢GB/T 700 碳素结构钢GB/T 2102 钢管的验收、包装、标志和质量证明书GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备GB/T 7735 钢管涡流探伤检验方法3 产品型号表示方法：SCG □×□－□连接代号声测管壁厚，mm声测管外径，mm声测管代号示例1：钳压式薄壁声测管，管外径50mm，壁厚1.2mm，表示为：SCG50×1.2－QY。

4 尺寸和重量4.1 外径、壁厚尺寸及允许偏差4.1.1 园管型径向换能器常用频率为30kHz～60kHz的，直径为25mm～35mm。

声测管内径比换能器直径大10mm～20mm，钢管直径40mm～60mm的，一般选用直径50mm的钢管。

常用的外径、壁厚及相应的钢管理论重量（千克/米）见表1。

表1 不同外径和壁厚钢管的理论重量单位为千克/米4.1.2 声测管的外径、壁厚允许偏差按普通精度执行，应符合表2 的规定。

表2 声测管外径、壁厚的允许偏差4.2 成品长度4.2.1 通常长度声测管的通常长度为3m～9m，每批通常长度的钢管允许交5%（按重量）的短尺钢管，短尺长度不小于1m。

桩基声测管安装方法说实话桩基声测管安装事儿，我一开始也是瞎摸索。

刚接触这工作的时候，光看那些声测管就头疼，完全不知道从哪儿下手。

我试过一种方法，就是直接把管子往桩孔里怼，心里想着这有啥难的嘛，结果可好，管子歪的歪，卡的卡，有的还直接断了。

后来才知道，这样乱搞可不行，桩孔里周围的东西很容易伤到管子。

我觉得在安装之前把准备工作做好特别重要。

就好比你要出门旅行得先收拾好行李一样。

你得先看看声测管有没有破损啥的，这就像检查行李箱有没有破洞，有破洞可就麻烦了，里面的东西会漏掉。

我就因为一开始没检查，等安好一部分了才发现管子有裂缝，那只能重新返工，浪费了好多时间和精力。

在正式安装的时候，首先得把笼子做好，把声测管固定在笼子上。

这个固定可不容易，就像你穿珠子，线要是没固定好珠子就会乱跑。

我用过铁丝来固定，但是铁丝容易生锈，后来有人告诉我用那种塑料的绑扎带更靠谱。

把声测管均匀分布在笼子周围，一定得保证每根管子都笔直，这就好像排队一样，大家都得站整齐，不然到时候检测肯定出问题。

然后就是下笼子的过程了，得小心翼翼的。

我下笼子的时候有一次下得太快了，碰到了孔壁，管子又受损了。

后来就知道这个速度要控制好，慢慢下，还得不停地调整方向，让笼子顺顺利利下到孔里。

如果中途卡了可别硬来，查明原因再动。

还有连接声测管的时候也有讲究。

我不确定我用的方法是不是最好的。

我就是用那种专门的接头去连接，在连接的地方要密封好，这像什么呢，像给瓶子盖上盖子要盖紧了。

要是密封不好，以后检测的时候就不准了。

我一开始就没注意密封，结果检测出来的数值乱七八糟的。

另外我还想起来，要是在冬季施工，还得注意管子别被冻裂了。

这就像冬天水管子得包起来保温一样。

声测管也应该采取点保温措施，具体怎么做我还在摸索当中。

不过目前我觉得用一些保暖的材料包裹一下，应该会有点效果。

我还发现有的时候工地环境特别恶劣，灰尘大或者潮湿，这时候对声测管的保护就要更上心。

我有次在一个特别潮湿的环境下安装，声测管安装好没多久就开始生锈了，我就应该提前给管子做点防锈处理的，这也是个教训。

声测管施工工艺流程咱先来说说声测管是啥呢？它就是在灌注桩检测的时候用的一个小管子，作用可大啦。

一、材料准备。

声测管这东西，你得先选好材料。

就像选食材一样，得挑质量好的。

要那种管壁厚实、不容易变形的。

一般都是金属材质的，像钢管就挺常见的。

在准备材料的时候，可不能马虎，要检查好管子有没有裂缝啥的。

要是有了裂缝，那可就像穿了破洞袜子，后面的工程肯定会出问题的。

而且数量也要算准了，少了不行，多了也浪费。

二、安装前的处理。

材料准备好了，就得给声测管打扮打扮，让它能更好地投入工作。

要把管的两端都清理干净，就像给它洗脸一样。

要是管口有脏东西或者毛刺，那可不行。

有毛刺的话就像小刺一样，会扎到别的东西，可能会影响到和其他管件的连接呢。

然后还得给它标好长度，就像给每个小士兵编号一样，这样在安装的时候就不会搞混啦。

三、安装。

这安装可是个大工程呢。

一般是在灌注桩钢筋笼制作的时候就把声测管给安进去。

把声测管绑扎在钢筋笼上，要绑得稳稳当当的，可不能让它在里面晃悠。

就像把小娃娃放在摇篮里，得固定好了。

而且管与管之间也要连接好，连接的时候就像给小火车接车厢一样，得紧密连接。

可以用丝扣连接或者套管焊接的方式。

要是连接不好，那后面检测的时候就会出乱子啦。

在安装过程中，还要注意声测管的位置，要保证它在钢筋笼里面的布局合理，不能歪七扭八的，就像排队一样，得整整齐齐的。

四、灌注混凝土时的注意事项。

当开始灌注混凝土的时候，声测管就开始接受考验啦。

混凝土就像洪水一样涌进来，这时候声测管得坚强地挺住。

要防止混凝土进入声测管里面，如果进去了，那就像喉咙里卡了东西一样，检测的时候就没法顺利进行了。

所以要在管口做好密封措施，可以用橡胶塞或者其他密封材料把管口堵住。

而且在灌注混凝土的时候，还要时刻关注声测管有没有受到挤压变形，要是变形了，那可就像把直溜的小棍弄弯了，检测的准确性就会大打折扣啦。

五、后续检查。

等混凝土灌注完了，也不能就把声测管给忘了。

得对它进行检查，看看它有没有在这个过程中受到什么损伤。
