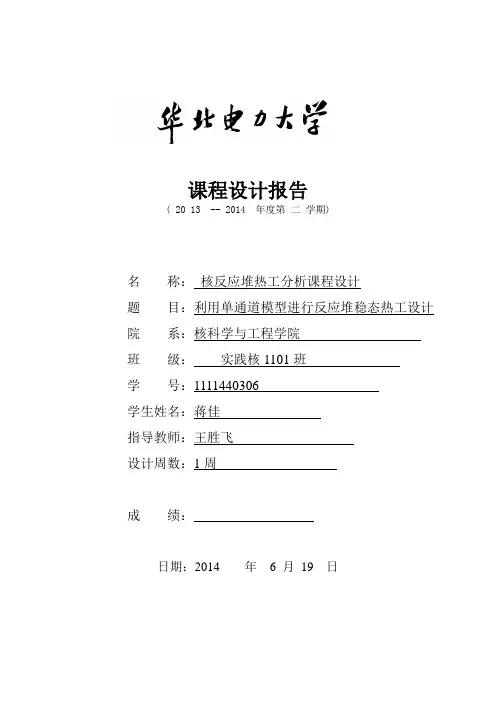

课程设计报告( 20 13 -- 2014 年度第二学期)名称：核反应堆热工分析课程设计题目：利用单通道模型进行反应堆稳态热工设计院系：核科学与工程学院班级：实践核1101班学号：1111440306学生姓名：蒋佳指导教师：王胜飞设计周数：1周成绩：日期：2014 年 6 月19 日一、课程设计的目的与要求反应堆热工设计的任务就是要设计一个既安全可靠又经济的堆芯输热系统。

对于反应堆热工设计，尤其是对动力堆，最基本的要求是安全。

要求在整个寿期内能够长期稳定运行，并能适应启动、功率调节和停堆等功率变化，要保证在一般事故工况下堆芯不会遭到破坏，甚至在最严重的工况下，也要保证堆芯的放射性物质不扩散到周围环境中去。

在进行反应堆热工设计之前，首先要了解并确定的前提为：（1）根据所设计堆的用途和特殊要求（如尺寸、重量等的限制）选定堆型，确定所用的核燃料、冷却剂、慢化剂和结构材料等的种类；（2）反应堆的热功率、堆芯功率分布不均匀系数和水铀比允许的变化范围；（3）燃料元件的形状、它在堆芯内的分布方式以及栅距允许变化的范围；（4）二回路对一回路冷却剂热工参数的要求；（5）冷却剂流过堆芯的流程以及堆芯进口处冷却剂流量的分配情况。

在设计反应堆冷却系统时，为了保证反应堆运行安全可靠，针对不同的堆型，预先规定了热工设计必须遵守的要求，这些要求通常就称为堆的热工设计准则。

目前压水动力堆设计中所规定的稳态热工设计准则，一般有以下几点：（1）燃料元件芯块内最高应低于其他相应燃耗下的熔化温度；（2）燃料元件外表面不允许发生沸腾临界；（3）必须保证正常运行工况下燃料元件和堆内构件得到充分冷却；在事故工况下能提供足够的冷却剂以排除堆芯余热；（4）在稳态额定工况和可预计的瞬态运行工况中，不发生流动不稳定性。

在热工设计中，通常是通过平均通道（平均管）可以估算堆芯的总功率，而热通道（热管）则是堆芯中轴向功率最高的通道，通过它确定堆芯功率的上限，热点是堆芯中温度最高的点，代表堆芯热量密度最大的点，通过这个点来确定DNBR。

%另一种带入方式%P=15.8;Nt=1.82*10^9;W=8916.66667;t_fin=287;L=3.66 ;m=121;n=265;n0=17;d_cs=0.0095 ;d_ci=0.00836 ; %%有问题d_u=0.00819 ; %%有问题s=0.0126 ;kexi=0.05;Fu=0.974;F_rn=1.35;F_zn=1.528;F_ln=1.11;F_h5e=0.95;F_qe=1.03;F_he=1.085;K_in=0.75;K_out=1.0;K_gr=1.05;f1=0.48;f2=1.02;f3=1.5;f4=1.56;f5=0.96;f6=0.48;hg=5678;%t_fout=input('请任意输入一堆芯出口温度（T=325）：t_fout='); t_fout=325;r=1;kk=0;while r>=0.0001kk=kk+1;t_p=0.5*(t_fout+t_fin);if (280<t_p<=300)cp=19.35*t_p-350;elseif (300<t_p<=320)cp=34.43*t_p-4874;elseif (320<t_p<=340)cp=84.7*t_p-20960.4;endt1=t_fin+Fu*Nt/(W*(1-kexi)*cp);r=(t1-t_fout)/t_fout;t_fout=t1;endt_p=0.5*(t_fout+t_fin);% 计算燃料棒表面平均热流密度fz=m*n*pi*d_cs*L ; %计算堆心燃料棒的总传热面积q=Fu*Nt/fz ; %燃料棒表面平均热流密度F_qn=F_rn*F_zn*F_ln; % 有问题！！q_max=q*F_qn*F_qe;ql=q*pi*d_cs ;ql_max=ql*F_qn*F_qe;%计算平均管的流速dert=0.0008;Af=m*n*(s^2-pi*d_cs^2/4)+4*n0*s*dert*m/2; %堆心内流通面积if(300<t_p<=310)v=4.25*10^(-6)*t_p+1.0002*10^(-4);elseif(310<t_p<=320)v=5.112*10^(-6)*t_p-1.672*10^(-4);elseif(320<t_p<=330)v=6.444*10^(-6)*t_p-5.9344*10^(-4);elseif(330<t_p<=340)v=9.0976*10^(-5)*t_p-1.469128*10^(-3);endV=W*(1-kexi)*v/(Af);%fprintf('V=%.4f\n',V);%计算热管流量Ab=s^2-pi*d_cs^2/4;Wh=W*(1-kexi)*Ab/Af;%fprintf('Wh=%.4f\n', Wh);%热管中的计算De=4*(s^2-pi*d_cs^2/4)/(pi*d_cs);%t_fh1=input('请任意输入第一控制体热管流体温度（T=291）：t_fh1=');t_fh1=291;r1=1;kk1=0;while r1>=0.0001kk1=kk1+1;t_fhp1=0.5*(t_fh1+t_fin);if (t_fhp1<=300)cp1=19.35*t_fhp1-350;elseif (t_fhp1<=320)cp1=34.43*t_fhp1-4874;elseif (t_fhp1<=340)cp1=84.7*t_fhp1-20960.4;endt11=t_fin+q*F_rn*F_he*F_h5e*pi*L*d_cs/(Wh*cp1*6)*f1;r1=(t11-t_fh1)/t_fh1;t_fh1=t11;endt_fhp1=0.5*(t_fh1+t_fin);%fprintf('t_fh1=%.4f\n',t_fh1);ts=346.19;%计算第一控制体出口处的包壳外壁温if(t_fhp1<=300)u1=(-0.40072*t_fhp1+209.504)/10^6;k1=(-1.42504*t_fhp1+994.816)/1000;pr1=(-0.40072*t_fhp1+209.504)*(0.01935*t_fhp1-0.35)/(-1.42504*t_fhp1+994.816); elseif(t_fhp1<=320)u1=(-1.044416*t_fhp1+402.6128)/10^6;k1=(-6.916*t_fhp1+2642.104)/1000;pr1=(-1.044416*t_fhp1+402.6128)*(0.03443*t_fhp1-4.874)/(-6.916*t_fhp1+2642.104); elseif(t_fhp1<=340)u1=(-1.044416*t_fhp1+402.6128)/10^6;k1=(-6.916*t_fhp1+2642.104)/1000;pr1=(-1.044416*t_fhp1+402.6128)*(0.0847*t_fhp1-20.9604)/(-6.916*t_fhp1+2642.104); endre1=Wh*De/(Ab*u1) ;h1=0.023*re1^0.8*pr1^0.4*k1/De ;t_csh11=t_fh1+q*F_rn*f1*F_qe/h1;t_csh12=ts+25*(q*F_rn*f1*F_qe/10^6)^0.25*exp(-P/6.2);if(t_csh11<=t_csh12)t_csh1=t_csh11;elseif(t_csh11>=t_csh12)t_csh1=t_csh12;end%fprintf('t_csh1=%.3f\n',t_csh1);%t_csh1=t_csh1;%计算包壳内壁温度%t_cih1=input('请任意输入一包壳内壁温度（T=315）:t_cih1='); t_cih1=315;r12=1;kk11=0;while r12>=0.0001kk11=kk11+1;t_cp1=0.5*(t_cih1+t_csh1);k12=0.00547*(1.8*t_cp1+32)+13.8;t12=t_csh1+ql*F_rn*F_qe*f1*log(d_cs/d_ci)/(2*pi*k12);r12=(t12-t_cih1)/t_cih1;t_cih1=t12;end%fprintf('t_cih1=%.4f\n',t_cih1);%计算芯块表面温度t_uh1=t_cih1+ql*F_rn*F_qe*f1/(pi*0.5*(d_ci+d_u)*hg);%fprintf('t_uh1=%.4f\n',t_uh1);%计算芯块中心温度if(t_uh1<=400) %300 400ku1=0.051*t_uh1+6.02;elseif(t_uh1<=500) %400 500ku1=0.0451*t_uh1+8.38;elseif(t_uh1<=600) %500 600ku1=0.0404*t_uh1+10.73elseif(t_uh1<=700) %600 700ku1=0.0368*t_uh1+12.89;elseif(t_uh1<=800) %700 800ku1=0.0337*t_uh1+15.06;elseif(t_uh1<=900) %800 900ku1=0.0312*t_uh1+17.06;elseif(t_uh1<=1000) %900 1000ku1=0.0292*t_uh1+18.86;elseif(t_uh1<=1100) %1000 1100ku1=0.0255*t_uh1+22.56;elseif(t_uh1<=1200) %1100 1200ku1=0.028*t_uh1+19.81;endkuto1=ku1+ql*F_rn*F_qe*f1/(4*pi*100) ;if(kuto1<=34.93) %500 600to1=22.173*kuto1-185.8 ;elseif(kuto1<=38.65) %600 700to1=26.74*kuto1-335.02;elseif(kuto1<=42.02) %700 800to1=27.17*kuto1-446.88;elseif(kuto1<=45.14) %800 900to1=32.05*kuto1-546.79;elseif(kuto1<=48.06) %900 1000to1=34.25*kuto1-645.89;elseif(kuto1<=50.61) %1000 1100to1=39.22*kuto1-884.71;elseif(kuto1<=53.41)% 1100 1200to1=35.71*kuto1-707.5;elseif(kuto1<=55.84) %1200 1298to1=40.32*kuto1-953.63;elseif(kuto1<=58.4) %1298 1405to1=41.84*kuto1-1037;elseif(kuto1<=61.95) %1405 1560to1=43.668*kuto1-1145;elseif(kuto1<=66.87) %1560 1738to1=36.23*kuto1-682.25;elseif(kuto1<=68.86) %1378 1876to1=69.35*kuto1-2899.2;elseif(kuto1<=71.31) %1876 1990to1=46.53*kuto1-1328.1;elseif(kuto1<=74.88) %1990 2155to1=46.22*kuto1-1305.8;elseif(kuto1<=79.16) %2155 2343to1=43.93*kuto1-1134;end%fprintf('to1=%.3f\n',to1);%热管中的计算%t_fh2=input('请任意输入第二控制体热管流体温度（T=300）：t_fh2='); t_fh2=300;r2=1;kk2=0;while r2>=0.0001kk2=kk2+1;t_fhp2=0.5*(t_fh2+t_fh1);if (t_fhp2<=300)cp2=19.35*t_fhp2-350;elseif (t_fhp2<=320)cp2=34.43*t_fhp2-4874;elseif (t_fhp2<=340)cp2=84.7*t_fhp2-20960.4;endt22=t_fh1+q*F_rn*F_he*F_h5e*pi*L*d_cs/(Wh*cp2*6)*f2;r2=(t22-t_fh2)/t_fh2;t_fh2=t22;endt_fhp2=0.5*(t_fh2+t_fh1);%fprintf('t_fh2=%.4f\n', t_fh2);%计算第二控制体出口处的包壳外壁温if(t_fhp2<=300)u2=(-0.40072*t_fhp2+209.504)/10^6;k2=(-1.42504*t_fhp2+994.816)/1000;pr2=(-0.40072*t_fhp2+209.504)*(0.01935*t_fhp2-0.35)/(-1.42504*t_fhp2+994.816); elseif(t_fhp2<=320)u2=(-1.044416*t_fhp2+402.6128)/10^6;k2=(-6.916*t_fhp2+2642.104)/1000;pr2=(-1.044416*t_fhp2+402.6128)*(0.03443*t_fhp2-4.874)/(-6.916*t_fhp2+2642.104); elseif(t_fhp2<=340)u2=(-1.044416*t_fhp2+402.6128)/10^6;k2=(-6.916*t_fhp2+2642.104)/1000;pr2=(-1.044416*t_fhp2+402.6128)*(0.0847*t_fhp2-20.9604)/(-6.916*t_fhp2+2642.104); endre2=Wh*De/(Ab*u2);h2=0.023*re2^0.8*pr2^0.4*k2/De;t_csh21=t_fh2+q*F_rn*f2*F_qe/h2;t_csh22=ts+25*(q*F_rn*f2*F_qe/10^6)^0.25*exp(-P/6.2);if(t_csh21<=t_csh22)t_csh2=t_csh21;elseif(t_csh21>=t_csh22)t_csh2=t_csh22;end%fprintf('t_csh2=%.4f\n',t_csh2);%计算第二控制体包壳内壁温度%t_cih2=input('请任意输入第二控制体包壳内壁温度（例如T=350）:t_cih1='); t_cih2=350;r22=1;kk22=0;while r22>=0.0001kk22=kk22+1;t_cp2=0.5*(t_cih2+t_csh2);k22=0.00547*(1.8*t_cp2+32)+13.8;t22=t_csh2+ql*F_rn*F_qe*f2*log(d_cs/d_ci)/(2*pi*k22);r22=(t22-t_cih2)/t_cih2;t_cih2=t22;end%fprintf('t_cih2=%.4f\n',t_cih2);%计算芯块表面温度t_uh2=t_cih2+ql*F_rn*F_qe*f2/(pi*0.5*(d_ci+d_u)*hg) ;;%fprintf('t_uh2=%.4f\n',t_uh2);%计算芯块中心温度if(t_uh2<=400) %300 400ku2=0.051*t_uh2+6.02;elseif(t_uh2<=500) %400 500ku2=0.0451*t_uh2+8.38;elseif(t_uh2<=600) %500 600ku2=0.0404*t_uh2+10.73elseif(t_uh2<=700) %600 700ku2=0.0368*t_uh2+12.89;elseif(t_uh2<=800) %700 800ku2=0.0337*t_uh2+15.06;elseif(t_uh2<=900) %800 900ku2=0.0312*t_uh2+17.06;elseif(t_uh2<=1000) %900 1000ku2=0.0292*t_uh2+18.86;elseif(t_uh2<=1100) %1000 1100ku2=0.0255*t_uh2+22.56;elseif(t_uh2<=1200) %1100 1200ku2=0.028*t_uh2+19.81;endkuto2=ku2+ql*F_rn*F_qe*f2/(4*pi*100) ;if(kuto2<=38.65) %600 700to2=26.74*kuto2-335.02;elseif(kuto2<=42.02) %700 800to2=27.17*kuto2-446.88;elseif(kuto2<=45.14) %800 900to2=32.05*kuto2-546.79;elseif(kuto2<=48.06) %900 1000to2=34.25*kuto2-645.89;elseif(kuto2<=50.61) %1000 1100to2=39.22*kuto2-884.71;elseif(kuto2<=53.41)% 1100 1200to2=35.71*kuto2-707.5;elseif(kuto2<=55.84) %1200 1298to2=40.32*kuto2-953.63;elseif(kuto2<=58.4) %1298 1405to2=41.84*kuto2-1037;elseif(kuto2<=61.95) %1405 1560to2=43.668*kuto2-1145;elseif(kuto2<=66.87) %1560 1738to2=36.23*kuto2-682.25;elseif(kuto2<=68.86) %1378 1876to2=69.35*kuto2-2899.2;elseif(kuto2<=71.31) %1876 1990to2=46.53*kuto2-1328.1;elseif(kuto2<=74.88) %1990 2155to2=46.22*kuto2-1305.8;elseif(kuto2<=79.16) %2155 2343to2=43.93*kuto2-1134;end%fprintf('to2=%.4f\n',to2);%热管中的计算%t_fh3=input('请任意输入第三控制体热管流体温度（T=314）：t_fh3='); t_fh3=314;r3=1;kk3=0;while r3>=0.0001kk3=kk3+1;t_fhp3=0.5*(t_fh3+t_fh2);if (t_fhp3<=300)cp3=19.35*t_fhp3-350;elseif (t_fhp3<=320)cp3=34.43*t_fhp3-4874;elseif (t_fhp3<=340)cp3=84.7*t_fhp3-20960.4;endt33=t_fh2+q*F_rn*F_he*F_h5e*pi*L*d_cs/(Wh*cp3*6)*f3;r3=(t33-t_fh3)/t_fh3;t_fh3=t33;endt_fhp3=0.5*(t_fh3+t_fh2);%fprintf('t_fh3=%.3f\n', t_fh3);%计算第三控制体出口处的包壳外壁温if(t_fhp3<=300)u3=(-0.40072*t_fhp3+209.504)/10^6;k3=(-1.42504*t_fhp3+994.816)/1000;pr3=(-0.40072*t_fhp3+209.504)*(0.01935*t_fhp3-0.35)/(-1.42504*t_fhp3+994.816); elseif(t_fhp3<=320)u3=(-1.044416*t_fhp3+402.6128)/10^6;k3=(-6.916*t_fhp3+2642.104)/1000;pr3=(-1.044416*t_fhp3+402.6128)*(0.03443*t_fhp3-4.874)/(-6.916*t_fhp3+2642.104); elseif(t_fhp3<=340)u3=(-1.044416*t_fhp3+402.6128)/10^6;k3=(-6.916*t_fhp3+2642.104)/1000;pr3=(-1.044416*t_fhp3+402.6128)*(0.0847*t_fhp3-20.9604)/(-6.916*t_fhp3+2642.104); endre3=Wh*De/(Ab*u3);h3=0.023*re3^0.8*pr3^0.4*k3/De;t_csh31=t_fh3+q*F_rn*f3*F_qe/h3;t_csh32=ts+25*(q*F_rn*f3*F_qe/10^6)^0.25*exp(-P/6.2);if(t_csh31<=t_csh32)t_csh3=t_csh31;elseif(t_csh31>=t_csh32)t_csh3=t_csh32;end%fprintf('t_csh3=%.3f\n',t_csh3);%计算第三控制体包壳内壁温度%t_cih3=input('请任意输入第三控制体包壳内壁温度（例如T=385）:t_cih3=');t_cih3=385;r33=1;kk33=0;while r33>=0.0001kk33=kk33+1;t_cp3=0.5*(t_cih3+t_csh3);k33=0.00547*(1.8*t_cp3+32)+13.8;t33=t_csh3+ql*F_rn*F_qe*f3*log(d_cs/d_ci)/(2*pi*k33); r33=(t33-t_cih3)/t_cih3;t_cih3=t33;end%fprintf('t_cih3=%.3f\n',t_cih3);%计算芯块表面温度t_uh3=t_cih3+ql*F_rn*F_qe*f3/(pi*0.5*(d_ci+d_u)*hg); %fprintf('t_uh3=%.3f\n',t_uh3);%计算芯块中心温度if(t_uh3<=400) %300 400ku3=0.051*t_uh3+6.02;elseif(t_uh3<=500) %400 500ku3=0.0451*t_uh3+8.38;elseif(t_uh3<=600) %500 600ku3=0.0404*t_uh3+10.73 ;elseif(t_uh3<=700) %600 700ku3=0.0368*t_uh3+12.89;elseif(t_uh3<=800) %700 800ku3=0.0337*t_uh3+15.06;elseif(t_uh3<=900) %800 900ku3=0.0312*t_uh3+17.06;elseif(t_uh3<=1000) %900 1000ku3=0.0292*t_uh3+18.86;elseif(t_uh3<=1100) %1000 1100ku3=0.0255*t_uh3+22.56;elseif(t_uh3<=1200) %1100 1200ku3=0.028*t_uh3+19.81;endkuto3=ku3+ql*F_rn*F_qe*f3/(4*pi*100) ;if kuto3<=38.65 %600 700to3=26.74*kuto3-335.02;elseif kuto3<=42.02 %700 800to3=27.17*kuto3-446.88;elseif(kuto3<=45.14) %800 900to3=32.05*kuto3-546.79;elseif kuto3<=48.06 %900 1000to3=34.25*kuto3-645.89;elseif kuto3<=50.61 %1000 1100to3=39.22*kuto3-884.71;elseif kuto3<=53.41 % 1100 1200to3=35.71*kuto3-707.5;elseif kuto3<=55.84 %1200 1298to3=40.32*kuto3-953.63;elseif kuto3<=58.4 %1298 1405to3=41.84*kuto3-1037;elseif kuto3<=61.95 %1405 1560to3=43.668*kuto3-1145;elseif kuto3<=66.87 %1560 1738to3=36.23*kuto3-682.25;elseif kuto3<=68.86 %1378 1876to3=69.35*kuto3-2899.2;elseif kuto3<=71.31 %1876 1990to3=46.53*kuto3-1328.1;elseif kuto3<=74.88 %1990 2155to3=46.22*kuto3-1305.8;elseif kuto3<=79.16 %2155 2343to3=43.93*kuto3-1134;end%fprintf('to3=%.3f\n',to3);%热管中的计算De=4*(s^2-pi*d_cs^2/4)/(pi*d_cs);%t_fh4=input('请任意输入第四控制体热管流体温度（T=326）：t_fh4='); t_fh4=326;r4=1;kk4=0;while r4>=0.0001kk4=kk4+1;t_fhp4=0.5*(t_fh4+t_fh3);if t_fhp4<=300cp4=19.35*t_fhp4-350;elseif t_fhp4<=320cp4=34.43*t_fhp4-4874;elseif t_fhp4<=340cp4=84.7*t_fhp4-20960.4;endt44=t_fh3+q*F_rn*F_he*F_h5e*pi*L*d_cs/(Wh*cp4*6)*f4;r4=(t44-t_fh4)/t_fh4;t_fh4=t44;endt_fhp4=0.5*(t_fh4+t_fh3);%fprintf('t_fh4=%.3f\n', t_fh4);ts=346.19;%计算第四控制体出口处的包壳外壁温if(t_fhp4<=300)u4=(-0.40072*t_fhp4+209.504)/10^6;k4=(-1.42504*t_fhp4+994.816)/1000;pr4=(-0.40072*t_fhp4+209.504)*(0.01935*t_fhp4-0.35)/(-1.42504*t_fhp4+994.816); elseif(t_fhp4<=320)u4=(-1.044416*t_fhp4+402.6128)/10^6;k4=(-6.916*t_fhp4+2642.104)/1000;pr4=(-1.044416*t_fhp4+402.6128)*(0.03443*t_fhp4-4.874)/(-6.916*t_fhp4+2642.104); elseif(t_fhp4<=340)u4=(-1.044416*t_fhp4+402.6128)/10^6;k4=(-6.916*t_fhp4+2642.104)/1000;pr4=(-1.044416*t_fhp4+402.6128)*(0.0847*t_fhp4-20.9604)/(-6.916*t_fhp4+2642.104); endre4=Wh*De/(Ab*u4);h4=0.023*re4^0.8*pr4^0.4*k4/De;t_csh41=t_fh4+q*F_rn*f4*F_qe/h4;t_csh42=ts+25*(q*F_rn*f4*F_qe/10^6)^0.25*exp(-P/6.2);if(t_csh41<=t_csh42)t_csh4=t_csh41;elseif(t_csh41>=t_csh42)t_csh4=t_csh42;end%fprintf('t_csh4=%.3f\n',t_csh4);%计算第四控制体包壳内壁温度%t_cih4=input('请任意输入第五控制体包壳内壁温度（T=386）:t_cih4=');t_cih4=386;r44=1;kk44=0;while r44>=0.0001kk44=kk44+1;t_cp4=0.5*(t_cih4+t_csh4);k44=0.00547*(1.8*t_cp4+32)+13.8;t44=t_csh4+ql*F_rn*F_qe*f4*log(d_cs/d_ci)/(2*pi*k44); r44=(t44-t_cih4)/t_cih4;t_cih4=t44;end%fprintf('t_cih4=%.4f\n',t_cih4);%计算芯块表面温度t_uh4=t_cih4+ql*F_rn*F_qe*f4/(pi*0.5*(d_ci+d_u)*hg); %fprintf('t_uh4=%.3f\n',t_uh4);%计算芯块中心温度if t_uh4<=400 %300 400ku4=0.051*t_uh4+6.02;elseif t_uh4<=500 %400 500ku4=0.0451*t_uh4+8.38;elseif t_uh4<=600 %500 600ku4=0.0404*t_uh4+10.73elseif t_uh4<=700 %600 700ku4=0.0368*t_uh4+12.89;elseif t_uh4<=800 %700 800ku4=0.0337*t_uh4+15.06;elseif t_uh4<=900 %800 900ku4=0.0312*t_uh4+17.06;elseif t_uh4<=1000 %900 1000ku4=0.0292*t_uh4+18.86;elseif t_uh4<=1100 %1000 1100ku4=0.0255*t_uh4+22.56;elseif t_uh4<=1200 %1100 1200ku4=0.028*t_uh4+19.81;endkuto4=ku4+ql*F_rn*F_qe*f4/(4*pi*100);if kuto4<=38.65 %600 700to4=26.74*kuto4-335.02;elseif kuto4<=42.02 %700 800to4=27.17*kuto4-446.88;elseif kuto4<=45.14 %800 900to4=32.05*kuto4-546.79;elseif kuto4<=48.06 %900 1000to4=34.25*kuto4-645.89;elseif kuto4<=50.61 %1000 1100to4=39.22*kuto4-884.71;elseif kuto4<=53.41 % 1100 1200to4=35.71*kuto4-707.5;elseif kuto4<=55.84 %1200 1298to4=40.32*kuto4-953.63;elseif kuto4<=58.4 %1298 1405to4=41.84*kuto4-1037;elseif kuto4<=61.95 %1405 1560to4=43.668*kuto4-1145;elseif kuto4<=66.87 %1560 1738to4=36.23*kuto4-682.25;elseif kuto4<=68.86 %1738 1876to4=69.35*kuto4-2899.2;elseif kuto4<=71.31 %1876 1990to4=46.53*kuto4-1328.1;elseif kuto4<=74.88 %1990 2155to4=46.22*kuto4-1305.8;elseif kuto4<=79.16 %2155 2343to4=43.93*kuto4-1134;end%fprintf('to4=%.3f\n',to4);%热管中的计算%t_fh5=input('请任意输入第五控制体热管流体温度（T=332）：t_fh5='); t_fh5=332;r5=1;kk5=0;while r5>=0.0001kk5=kk5+1;t_fhp5=0.5*(t_fh5+t_fh4);if t_fhp5<=300cp5=19.35*t_fhp5-350;elseif t_fhp5<=320cp5=34.43*t_fhp5-4874;elseif t_fhp5<=340cp5=84.7*t_fhp5-20960.4;endt55=t_fh4+q*F_rn*F_he*F_h5e*pi*L*d_cs/(Wh*cp5*6)*f5;r5=(t55-t_fh5)/t_fh5;endt_fhp5=0.5*(t_fh5+t_fh5);%fprintf('t_fh5=%.4f\n', t_fh5);%计算第五控制体出口处的包壳外壁温if(t_fhp5<=300)u5=(-0.40072*t_fhp5+209.504)/10^6;k5=(-1.42504*t_fhp5+994.816)/1000;pr5=(-0.40072*t_fhp5+209.504)*(0.01935*t_fhp5-0.35)/(-1.42504*t_fhp5+994.816); elseif(t_fhp5<=320)u5=(-1.044416*t_fhp5+402.6128)/10^6;k5=(-6.916*t_fhp5+2642.104)/1000;pr5=(-1.044416*t_fhp5+402.6128)*(0.03443*t_fhp5-4.874)/(-6.916*t_fhp5+2642.104); elseif(t_fhp5<=340)u5=(-1.044416*t_fhp5+402.6128)/10^6;k5=(-6.916*t_fhp5+2642.104)/1000;pr5=(-1.044416*t_fhp5+402.6128)*(0.0847*t_fhp5-20.9604)/(-6.916*t_fhp5+2642.104); endre5=Wh*De/(Ab*u5);h5=0.023*re5^0.8*pr5^0.4*k5/De;t_csh51=t_fh5+q*F_rn*f5*F_qe/h5;t_csh52=ts+25*(q*F_rn*f5*F_qe/10^6)^0.25*exp(-P/6.2);if(t_csh51<=t_csh52)t_csh5=t_csh51;elseif(t_csh51>=t_csh52)t_csh5=t_csh52;end%fprintf('t_csh5=%.4f\n',t_csh5);%计算第五控制体包壳内壁温度%t_cih5=input('请任意输入第五控制体包壳内壁温度（T=371）:t_cih5=');t_cih5=371;r55=1;kk55=0;while r55>=0.00001kk55=kk55+1;t_cp5=0.5*(t_cih5+t_csh5);k55=0.00547*(1.8*t_cp5+32)+13.8;t55=t_csh5+ql*F_rn*F_qe*f5*log(d_cs/d_ci)/(2*pi*k55);r55=(t55-t_cih5)/t_cih5;end%fprintf('t_cih5=%.4f\n',t_cih5);%计算芯块表面温度t_uh5=t_cih5+ql*F_rn*F_qe*f5/(pi*0.5*(d_ci+d_u)*hg); %fprintf('t_uh5=%.4f\n',t_uh5);%计算芯块中心温度if t_uh5<=400 %300 400ku5=0.051*t_uh5+6.02;elseif t_uh5<=500 %400 500ku5=0.0451*t_uh5+8.38;elseif t_uh5<=600 %500 600ku5=0.0404*t_uh5+10.73;elseif t_uh5<=700 %600 700ku5=0.0368*t_uh5+12.89;elseif t_uh5<=800 %700 800ku5=0.0337*t_uh5+15.06;elseif t_uh5<=900 %800 900ku5=0.0312*t_uh5+17.06;elseif t_uh5<=1000 %900 1000ku5=0.0292*t_uh5+18.86;elseif t_uh5<=1100 %1000 1100ku5=0.0255*t_uh5+22.56;elseif t_uh5<=1200 %1100 1200ku5=0.028*t_uh5+19.81;endkuto5=ku5+ql*F_rn*F_qe*f5/(4*pi*100);if kuto5<=38.65 %600 700to5=26.74*kuto5-335.02;elseif kuto5<=42.02 %700 800to5=27.17*kuto5-446.88;elseif kuto5<=45.14 %800 900to5=32.05*kuto5-546.79;elseif kuto5<=48.06 %900 1000to5=34.25*kuto5-645.89;elseif kuto5<=50.61 %1000 1100to5=39.22*kuto5-884.71;elseif kuto5<=53.41 % 1100 1200to5=35.71*kuto5-707.5;elseif kuto5<=55.84 %1200 1298to5=40.32*kuto5-953.63;elseif kuto5<=58.4 %1298 1405to5=41.84*kuto5-1037;elseif kuto5<=61.95 %1405 1560to5=43.668*kuto5-1145;elseif kuto5<=66.87 %1560 1738to5=36.23*kuto5-682.25;elseif kuto5<=68.86 %1738 1876to5=69.35*kuto5-2899.2;elseif kuto5<=71.31 %1876 1990to5=46.53*kuto5-1328.1;elseif kuto5<=74.88 %1990 2155to5=46.22*kuto5-1305.8;elseif kuto5<=79.16 %2155 2343to5=43.93*kuto5-1134;end%fprintf('to5=%.3f\n',to5);%热管中的计算%t_fh6=input('请任意输入第六控制体热管流体温度（T=336）：t_fh6='); t_fh6=336;r6=1;kk6=0;while r6>=0.0001kk6=kk6+1;t_fhp6=0.5*(t_fh6+t_fh5);if t_fhp6<=300cp6=19.35*t_fhp6-350;elseif t_fhp6<=320cp6=34.43*t_fhp6-4874;elseif t_fhp6<=340cp6=84.7*t_fhp6-20960.4;endt66=t_fh5+q*F_rn*F_he*F_h5e*pi*L*d_cs/(Wh*cp6*6)*f6;r6=(t66-t_fh6)/t_fh6;t_fh6=t66;endt_fhp6=0.5*(t_fh6+t_fh6);%fprintf('t_fh6=%.4f\n', t_fh6);%计算第六控制体出口处的包壳外壁温if(t_fhp6<=300)u6=(-0.40072*t_fhp6+209.504)/10^6;k6=(-1.42504*t_fhp6+994.816)/1000;pr6=(-0.40072*t_fhp6+209.504)*(0.01935*t_fhp6-0.35)/(-1.42504*t_fhp6+994.816); elseif(t_fhp6<=320)u6=(-1.044416*t_fhp6+402.6128)/10^6;k6=(-6.916*t_fhp6+2642.104)/1000;pr6=(-1.044416*t_fhp6+402.6128)*(0.03443*t_fhp6-4.874)/(-6.916*t_fhp6+2642.104); elseif(t_fhp6<=340)u6=(-1.044416*t_fhp6+402.6128)/10^6;k6=(-6.916*t_fhp6+2642.104)/1000;pr6=(-1.044416*t_fhp6+402.6128)*(0.0847*t_fhp6-20.9604)/(-6.916*t_fhp6+2642.104); endre6=Wh*De/(Ab*u6);h6=0.023*re6^0.8*pr6^0.4*k6/De;t_csh61=t_fh6+q*F_rn*f6*F_qe/h6;t_csh62=ts+25*(q*F_rn*f6*F_qe/10^6)^0.25*exp(-P/6.2);if(t_csh61<=t_csh62)t_csh6=t_csh61;elseif(t_csh61>=t_csh62)t_csh6=t_csh62;end%fprintf('t_csh6=%.4f\n',t_csh6);%计算第六控制体包壳内壁温度%t_cih6=input('请任意输入第六控制体包壳内壁温度（T=358）:t_cih6=');t_cih6=358;r66=1;kk66=0;while r66>=0.00001kk66=kk66+1;t_cp6=0.5*(t_cih6+t_csh6);k66=0.00547*(1.8*t_cp6+32)+13.8;t66=t_csh6+ql*F_rn*F_qe*f6*log(d_cs/d_ci)/(2*pi*k66);r66=(t66-t_cih6)/t_cih6;t_cih6=t66;end%fprintf('t_cih6=%.4f\n',t_cih6);%计算芯块表面温度t_uh6=t_cih6+ql*F_rn*F_qe*f6/(pi*0.5*(d_ci+d_u)*hg); %fprintf('t_uh6=%.4f\n',t_uh6);%计算芯块中心温度if t_uh6<=400 %300 400ku6=0.051*t_uh6+6.02;elseif t_uh6<=500 %400 500ku6=0.0451*t_uh6+8.38;elseif t_uh6<=600 %500 600ku6=0.0404*t_uh6+10.73elseif t_uh6<=700 %600 700ku6=0.0368*t_uh6+12.89;elseif t_uh6<=800 %700 800ku6=0.0337*t_uh6+15.06;elseif t_uh6<=900 %800 900ku6=0.0312*t_uh6+17.06;elseif t_uh6<=1000 %900 1000ku6=0.0292*t_uh6+18.86;elseif t_uh5<=1100 %1000 1100ku6=0.0255*t_uh6+22.56;elseif t_uh6<=1200 %1100 1200ku6=0.028*t_uh6+19.81;endkuto6=ku6+ql*F_rn*F_qe*f6/(4*pi*100);if kuto6<=38.65 %600 700to6=26.74*kuto6-335.02;elseif kuto6<=42.02 %700 800to6=27.17*kuto6-446.88;elseif kuto6<=45.14 %800 900to6=32.05*kuto6-546.79;elseif kuto6<=48.06 %900 1000to6=34.25*kuto6-645.89;elseif kuto6<=50.61 %1000 1100to6=39.22*kuto6-884.71;elseif kuto6<=53.41 % 1100 1200to6=35.71*kuto6-707.5;elseif kuto6<=55.84 %1200 1298to6=40.32*kuto6-953.63;elseif kuto6<=58.4 %1298 1405to6=41.84*kuto6-1037;elseif kuto6<=61.95 %1405 1560to6=43.668*kuto6-1145;elseif kuto6<=66.87 %1560 1738to6=36.23*kuto6-682.25;elseif kuto6<=68.86 %1738 1876to6=69.35*kuto6-2899.2;elseif kuto6<=71.31 %1876 1990to6=46.53*kuto6-1328.1;elseif kuto6<=74.88 %1990 2155to6=46.22*kuto6-1305.8;elseif kuto6<=79.16 %2155 2343to6=43.93*kuto6-1134;end%fprintf('to6=%.4f\n',to6);%热管中的计算f0=1/L;t_fh0=t_fin;ts=346.19;%计算第一控制体出口处的包壳外壁温if(t_fh0<=300)u0=(-0.40072*t_fh0+209.504)/10^6;k0=(-1.42504*t_fh0+994.816)/1000;pr0=(-0.40072*t_fh0+209.504)*(0.01935*t_fh0-0.35)/(-1.42504*t_fh0+994.816); elseif(t_fh0<=320)u0=(-1.044416*t_fh0+402.6128)/10^6;k0=(-6.916*t_fh0+2642.104)/1000;pr0=(-1.044416*t_fh0+402.6128)*(0.03443*t_fh0-4.874)/(-6.916*t_fh0+2642.104); elseif(t_fh0<=340)u0=(-1.044416*t_fh0+402.6128)/10^6;k0=(-6.916*t_fh0+2642.104)/1000;pr0=(-1.044416*t_fh0+402.6128)*(0.0847*t_fh0-20.9604)/(-6.916*t_fh0+2642.104); endre0=Wh*De/(Ab*u0) ;h0=0.023*re0^0.8*pr0^0.4*k0/De ;t_csh01=t_fh0+q*F_rn*f0*F_qe/h0;t_csh02=ts+25*(q*F_rn*f0*F_qe/10^6)^0.25*exp(-P/6.2);if(t_csh01<=t_csh02)t_csh0=t_csh01;elseif(t_csh01>=t_csh02)t_csh0=t_csh02;end%fprintf('t_csh0=%.3f\n',t_csh0);%计算包壳内壁温度t_cih0=300;r0=1;kk0=0;while r0>=0.0001kk0=kk0+1;t_cp0=0.5*(t_cih0+t_csh0);k02=0.00547*(1.8*t_cp0+32)+13.8;t02=t_csh0+ql*F_rn*F_qe*f0*log(d_cs/d_ci)/(2*pi*k02); r0=(t02-t_cih0)/t_cih0;t_cih0=t02;end%计算芯块表面温度t_uh0=t_cih0+ql*F_rn*F_qe*f0/(pi*0.5*(d_ci+d_u)*hg); %计算芯块中心温度if(t_uh0<=400) %300 400ku0=0.051*t_uh0+6.02;elseif(t_uh0<=500) %400 500ku0=0.0451*t_uh0+8.38;elseif(t_uh0<=600) %500 600ku0=0.0404*t_uh0+10.73elseif(t_uh0<=700) %600 700ku0=0.0368*t_uh0+12.89;elseif(t_uh0<=800) %700 800ku0=0.0337*t_uh0+15.06;elseif(t_uh0<=900) %800 900ku0=0.0312*t_uh0+17.06;elseif(t_uh0<=1000) %900 1000ku0=0.0292*t_uh0+18.86;elseif(t_uh0<=1100) %1000 1100ku0=0.0255*t_uh0+22.56;elseif(t_uh0<=1200) %1100 1200ku0=0.028*t_uh0+19.81;endkuto0=ku0+ql*F_rn*F_qe*f0/(4*pi*100) ;if(kuto0<=26.42) %300 400to0=19.61*kuto0-118.04;elseif(kuto0<=34.93) %500 600to0=22.173*kuto0-185.8 ;elseif(kuto0<=38.65) %600 700to0=26.74*kuto0-335.02;elseif(kuto0<=42.02) %700 800to0=27.17*kuto0-446.88;elseif(kuto0<=45.14) %800 900to0=32.05*kuto0-546.79;elseif(kuto0<=48.06) %900 1000to0=34.25*kuto0-645.89;elseif(kuto0<=50.61) %1000 1100to0=39.22*kuto0-884.71;elseif(kuto0<=53.41)% 1100 1200to0=35.71*kuto0-707.5;elseif(kuto0<=55.84) %1200 1298to0=40.32*kuto0-953.63;elseif(kuto0<=58.4) %1298 1405to0=41.84*kuto0-1037;elseif(kuto0<=61.95) %1405 1560to0=43.668*kuto0-1145;elseif(kuto0<=66.87) %1560 1738to0=36.23*kuto0-682.25;elseif(kuto0<=68.86) %1378 1876to0=69.35*kuto0-2899.2;elseif(kuto0<=71.31) %1876 1990to0=46.53*kuto0-1328.1;elseif(kuto0<=74.88) %1990 2155to0=46.22*kuto0-1305.8;elseif(kuto0<=79.16) %2155 2343to0=43.93*kuto0-1134;end%fprintf('to0=%.3f\n',to0);fprintf('q=%.4f\nq_max=%.4f\nql=%.4f\nql_max=%.4f\n ',q,q_max,ql,ql_max); fprintf('t_fout=%.4f\n',t_fout)fprintf('V=%.4f\n',V);fprintf('Wh=%.4f\n', Wh);fprintf('t_fh0=%.4f\nt_csh0=%.4f\nt_cih0=%.4ft_uh0=%.4f\n5_to0=%.4f\n',t_fh0,t_csh0,t_cih0,t_ uh0,to0);fprintf('t_fh1=%.4f\n',t_fh1);fprintf('t_csh1=%.4f\n',t_csh1);fprintf('t_cih1=%.4f\n',t_cih1);fprintf('t_uh1=%.4f\n',t_uh1);fprintf('to1=%.4f\n',to1);fprintf('t_fh2=%.4f\n',t_fh2);fprintf('t_csh2=%.4f\n',t_csh2);fprintf('t_cih2=%.4f\n',t_cih2);fprintf('t_uh2=%.4f\n',t_uh2);fprintf('to2=%.4f\n',to2);fprintf('t_fh3=%.4f\n',t_fh3);fprintf('t_csh3=%.4f\n',t_csh3);fprintf('t_cih3=%.4f\n',t_cih3);fprintf('t_uh3=%.4f\n',t_uh3);fprintf('to3=%.4f\n',to3);fprintf('t_fh4=%.4f\n',t_fh4);fprintf('t_csh4=%.4f\n',t_csh4);fprintf('t_cih4=%.4f\n',t_cih4);fprintf('t_uh4=%.4f\n',t_uh4);fprintf('to4=%.4f\n',to4);fprintf('t_fh5=%.4f\n',t_fh5);fprintf('t_csh5=%.4f\n',t_csh5);fprintf('t_cih5=%.4f\n',t_cih5);fprintf('t_uh5=%.4f\n',t_uh5);fprintf('to5=%.3f\n',to5);fprintf('t_fh6=%.4f\n',t_fh6);fprintf('t_csh6=%.4f\n',t_csh6);fprintf('t_cih6=%.4f\n',t_cih6);fprintf('t_uh6=%.4f\n',t_uh6);fprintf('to6=%.4f\n',to6);Hfs=1642.8*10^3;Hgs=2589.98*10^3;Hfg=Hgs-Hfs;G=W*(1-kexi)/Af;g=9.8;if (t_fin<=290)H0=(5.146*t_fin-208.22)*10^3;elseif (t_fin<=300)elseif (t_fin<=310)H0=(5.59*t_fin-339.44)*10^3;elseif (t_fin<=320)H0=(5.932*t_fin-445.46)*10^3;elseif (t_fin<=330)H0=(6.422*t_fin-602.26)*10^3;elseif (t_fin<=340)H0=(7.23*t_fin-868.9)*10^3;elseif (t_fin<=350)H0=(104.63*t_fin-33984.9)*10^3;endXe0=(H0-Hfs)/Hfg;q_DNB0=3.154*10^6*((2.022-6.238*10^(-8)*P)+(0.1722-1.43*10^(-8)*P)*exp((18.177-5.987*1 0^(-7)*P)*Xe0))*((0.1484-1.596*Xe0+0.1729*Xe0*abs(Xe0))*0.2049*G/10^6+1.037)*(1.157-0. 869*Xe0)*(0.2664+0.8357*exp(-124*De))*(0.8258+0.341*10^(-6)*(Hfs-H0));DNBR0=q_DNB0/(q*F_rn*F_qe*f0);%H1if (t_fh1<=290)H1=(5.146*t_fh1-208.22)*10^3;elseif (t_fh1<=300)H1=(5.344*t_fh1-265.64)*10^3;elseif (t_fh1<=310)H1=(5.59*t_fh1-339.44)*10^3;elseif (t_fh1<=320)H1=(5.932*t_fh1-445.46)*10^3;elseif (t_fh1<=330)H1=(6.422*t_fh1-602.26)*10^3;elseif (t_fh1<=340)H1=(7.23*t_fh1-868.9)*10^3;elseif (t_fh1<=350)H1=(104.63*t_fh1-33984.9)*10^3;endXe1=(H1-Hfs)/Hfg;q_DNB1=3.154*10^6*((2.022-6.238*10^(-8)*P)+(0.1722-1.43*10^(-8)*P)*exp((18.177-5.987*1 0^(-7)*P)*Xe1))*((0.1484-1.596*Xe1+0.1729*Xe1*abs(Xe1))*0.2049*G/10^6+1.037)*(1.157-0. 869*Xe1)*(0.2664+0.8357*exp(-124*De))*(0.8258+0.341*10^(-6)*(Hfs-H0));DNBR1=q_DNB1/(q*F_rn*F_qe*f1);if (t_fh2<=290)elseif (t_fh2<=300)H2=(5.344*t_fh2-265.64)*10^3;elseif (t_fh2<=310)H2=(5.59*t_fh2-339.44)*10^3;elseif (t_fh2<=320)H2=(5.932*t_fh2-445.46)*10^3;elseif (t_fh2<=330)H2=(6.422*t_fh2-602.26)*10^3;elseif (t_fh2<=340)H2=(7.23*t_fh2-868.9)*10^3;elseif (t_fh2<=350)H2=(104.63*t_fh2-33984.9)*10^3;endXe2=(H2-Hfs)/Hfg;q_DNB2=3.154*10^6*((2.022-6.238*10^(-8)*P)+(0.1722-1.43*10^(-8)*P)*exp((18.177-5.987*1 0^(-7)*P)*Xe2))*((0.1484-1.596*Xe2+0.1729*Xe2*abs(Xe2))*0.2049*G/10^6+1.037)*(1.157-0. 869*Xe2)*(0.2664+0.8357*exp(-124*De))*(0.8258+0.341*10^(-6)*(Hfs-H1));DNBR2=q_DNB2/(q*F_rn*F_qe*f2);if (t_fh3<=290)H3=(5.146*t_fh3-208.22)*10^3;elseif (t_fh3<=300)H3=(5.344*t_fh3-265.64)*10^3;elseif (t_fh3<=310)H3=(5.59*t_fh3-339.44)*10^3;elseif (t_fh3<=320)H3=(5.932*t_fh3-445.46)*10^3;elseif (t_fh3<=330)H3=(6.422*t_fh3-602.26)*10^3;elseif (t_fh3<=340)H3=(7.23*t_fh3-868.9)*10^3;elseif (t_fh3<=350)H3=(104.63*t_fh3-33984.9)*10^3;endXe3=(H3-Hfs)/Hfg;q_DNB3=3.154*10^6*((2.022-6.238*10^(-8)*P)+(0.1722-1.43*10^(-8)*P)*exp((18.177-5.987*1 0^(-7)*P)*Xe3))*((0.1484-1.596*Xe3+0.1729*Xe3*abs(Xe3))*0.2049*G/10^6+1.037)*(1.157-0. 869*Xe3)*(0.2664+0.8357*exp(-124*De))*(0.8258+0.341*10^(-6)*(Hfs-H2));DNBR3=q_DNB3/(q*F_rn*F_qe*f3);if (t_fh4<=290)H4=(5.146*t_fh4-208.22)*10^3;elseif (t_fh4<=300)。

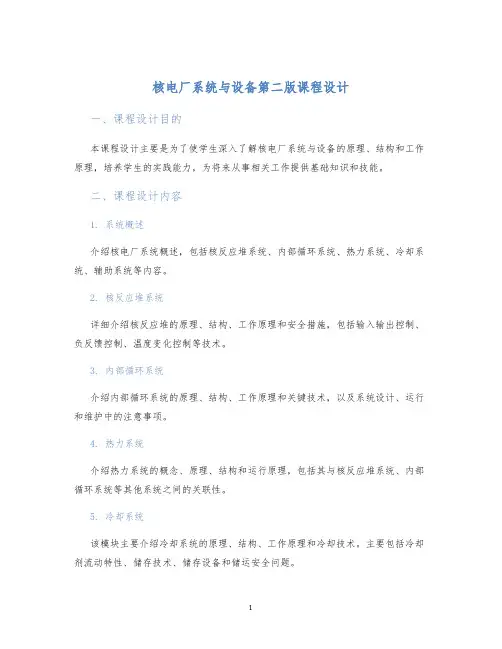

核电厂系统与设备第二版课程设计一、课程设计目的本课程设计主要是为了使学生深入了解核电厂系统与设备的原理、结构和工作原理，培养学生的实践能力，为将来从事相关工作提供基础知识和技能。
