水电站调压室设计规范[DL T5058-1996]条文说明

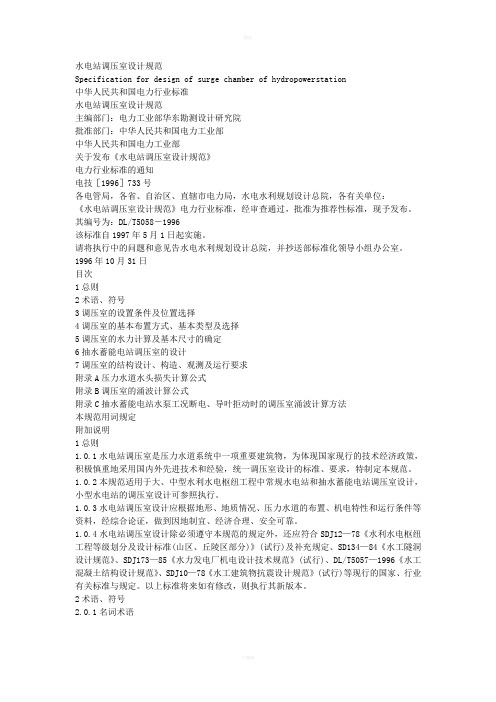

水电站调压室设计规范Specification for design of surge chamber of hydropowerstation中华人民共和国电力行业标准水电站调压室设计规范主编部门：电力工业部华东勘测设计研究院批准部门：中华人民共和国电力工业部中华人民共和国电力工业部关于发布《水电站调压室设计规范》电力行业标准的通知电技［1996］733号各电管局，各省、自治区、直辖市电力局，水电水利规划设计总院，各有关单位：《水电站调压室设计规范》电力行业标准，经审查通过，批准为推荐性标准，现予发布。

其编号为：DL/T5058－1996该标准自1997年5月1日起实施。

请将执行中的问题和意见告水电水利规划设计总院，并抄送部标准化领导小组办公室。

1996年10月31日目次1总则2术语、符号3调压室的设置条件及位置选择4调压室的基本布置方式、基本类型及选择5调压室的水力计算及基本尺寸的确定6抽水蓄能电站调压室的设计7调压室的结构设计、构造、观测及运行要求附录A压力水道水头损失计算公式附录B调压室的涌波计算公式附录C抽水蓄能电站水泵工况断电、导叶拒动时的调压室涌波计算方法本规范用词规定附加说明1总则1.0.1水电站调压室是压力水道系统中一项重要建筑物，为体现国家现行的技术经济政策，积极慎重地采用国内外先进技术和经验，统一调压室设计的标准、要求，特制定本规范。

1.0.2本规范适用于大、中型水利水电枢纽工程中常规水电站和抽水蓄能电站调压室设计，小型水电站的调压室设计可参照执行。

1.0.3水电站调压室设计应根据地形、地质情况、压力水道的布置、机电特性和运行条件等资料，经综合论证，做到因地制宜、经济合理、安全可靠。

1.0.4水电站调压室设计除必须遵守本规范的规定外，还应符合SDJ12—78《水利水电枢纽工程等级划分及设计标准(山区、丘陵区部分)》(试行)及补充规定、SD134—84《水工隧洞设计规范》、SDJ173—85《水力发电厂机电设计技术规范》(试行)、DL/T5057—1996《水工混凝土结构设计规范》、SDJ10—78《水工建筑物抗震设计规范》(试行)等现行的国家、行业有关标准与规定。

古学水电站引水发电系统水力计算分析发表时间：2016-09-05T12:04:46.920Z 来源：《建筑建材装饰》2015年12月上作者：邓艳强[导读] 开展了水力计算，重点分析了水头损伤及调压室水力特征，验证了设计的合理性，对于工程设计有一定的参考意义。

邓艳强（中国电建中南勘测设计研究院有限公司宜昌设计院，湖北宜昌443002）摘要：随着水电建设的不断深入，我国水电发展重心逐渐向西南高山峡谷地区转移，受地形条件限制，地下引水发电系统逐渐被广泛采用。

能否选择合适的洞型及保证适宜的水力特征，已经成为影响工程成败的重要因素。

本文依托古学水电站引水发电系统，开展了水力计算，重点分析了水头损伤及调压室水力特征，验证了设计的合理性，对于工程设计有一定的参考意义。

关键词：古学水电站；引水发电系统；水头损失；水力计算前言随着我国经济的高速发展，对能源需求不断增加，水电作为可再生的清洁能源被广泛采用。

西南地区山高谷深，河流纵横，水能资源极其丰富，已逐渐成为水电开发的主战场。

然而，受地形条件限制，发电系统多采用地下厂房形式，选择合适的洞型、减小水力损失、成为水电引水发电系统水力分析的重中之重。

本文依托古学水电站引水发电系统，开展了水力计算，重点分析了水头损伤及调压室水力特征，验证了设计的合理性，对于工程设计有一定的参考意义。

1工程概况古学水电站位于四川省甘孜藏族自治州得荣县境内，是金沙江左岸一级支流定曲河“一库八级”梯级开发的最后一级水电站，是定曲河第一个开发电站，该电站的修建对于对加快藏区经济发展和维护社会稳定具有极其重要的意义。

电站采用引水式开发，坝址位于四川省得荣县奔都乡藏色桥上游1.52km处，上距得荣县城12.8km；厂址位于四川省得荣县古学乡卡日共村上游350m处，上距得荣县城28.4km。

古学水电站为三等中型工程，工程开发任务为发电，兼顾下游生态环境用水要求。

水库正常蓄水位2270.00m，校核洪水位2271.86m，总库容32.28万m3，死水位2269.00m，调节库容4.88万m3，无调节能力。

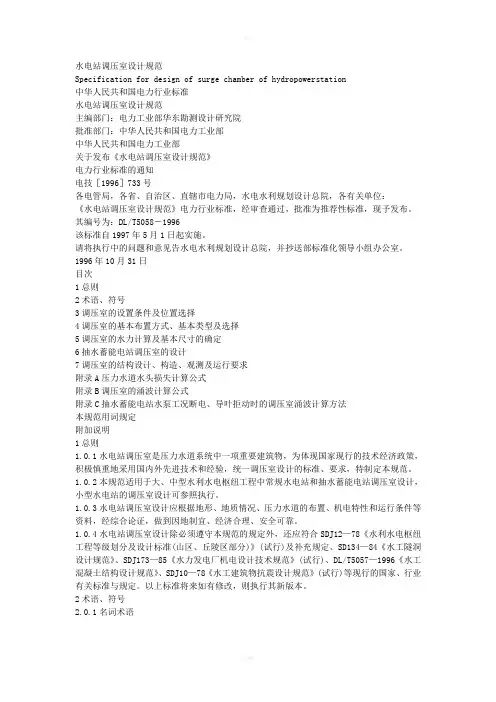

水电站调压室设计规范Specification for design of surge chamber of hydropowerstation中华人民共和国电力行业标准水电站调压室设计规范主编部门：电力工业部华东勘测设计研究院批准部门：中华人民共和国电力工业部中华人民共和国电力工业部关于发布《水电站调压室设计规范》电力行业标准的通知电技［1996］733号各电管局，各省、自治区、直辖市电力局，水电水利规划设计总院，各有关单位：《水电站调压室设计规范》电力行业标准，经审查通过，批准为推荐性标准，现予发布。

其编号为：DL/T5058－1996该标准自1997年5月1日起实施。

请将执行中的问题和意见告水电水利规划设计总院，并抄送部标准化领导小组办公室。

1996年10月31日目次1总则2术语、符号3调压室的设置条件及位置选择4调压室的基本布置方式、基本类型及选择5调压室的水力计算及基本尺寸的确定6抽水蓄能电站调压室的设计7调压室的结构设计、构造、观测及运行要求附录A压力水道水头损失计算公式附录B调压室的涌波计算公式附录C抽水蓄能电站水泵工况断电、导叶拒动时的调压室涌波计算方法本规范用词规定附加说明1总则1.0.1水电站调压室是压力水道系统中一项重要建筑物，为体现国家现行的技术经济政策，积极慎重地采用国内外先进技术和经验，统一调压室设计的标准、要求，特制定本规范。

1.0.2本规范适用于大、中型水利水电枢纽工程中常规水电站和抽水蓄能电站调压室设计，小型水电站的调压室设计可参照执行。

1.0.3水电站调压室设计应根据地形、地质情况、压力水道的布置、机电特性和运行条件等资料，经综合论证，做到因地制宜、经济合理、安全可靠。

1.0.4水电站调压室设计除必须遵守本规范的规定外，还应符合SDJ12—78《水利水电枢纽工程等级划分及设计标准(山区、丘陵区部分)》(试行)及补充规定、SD134—84《水工隧洞设计规范》、SDJ173—85《水力发电厂机电设计技术规范》(试行)、DL/T5057—1996《水工混凝土结构设计规范》、SDJ10—78《水工建筑物抗震设计规范》(试行)等现行的国家、行业有关标准与规定。

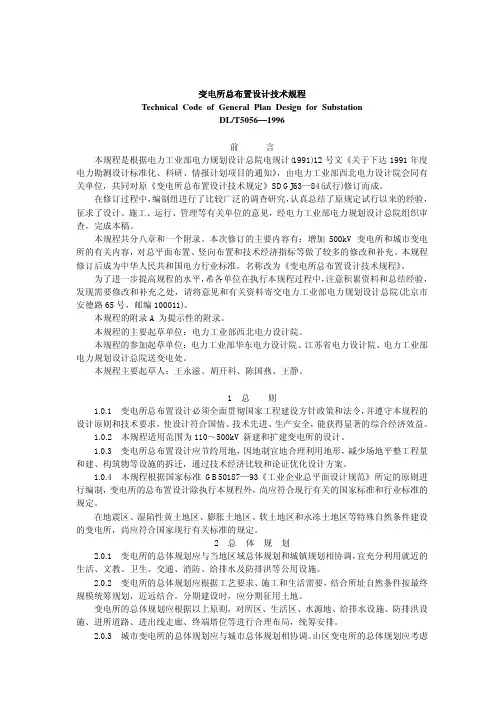

变电所总布置设计技术规程Technical Code of General Plan Design for SubstationDL/T5056—1996前言本规程是根据电力工业部电力规划设计总院电规计(1991)12号文《关于下达1991年度电力勘测设计标准化、科研、情报计划项目的通知》，由电力工业部西北电力设计院会同有关单位，共同对原《变电所总布置设计技术规定》SDGJ63—84(试行)修订而成。

在修订过程中，编制组进行了比较广泛的调查研究，认真总结了原规定试行以来的经验，征求了设计、施工、运行、管理等有关单位的意见，经电力工业部电力规划设计总院组织审查，完成本稿。

本规程共分八章和一个附录。

本次修订的主要内容有：增加500kV变电所和城市变电所的有关内容，对总平面布置、竖向布置和技术经济指标等做了较多的修改和补充。

本规程修订后成为中华人民共和国电力行业标准，名称改为《变电所总布置设计技术规程》。

为了进一步提高规程的水平，希各单位在执行本规程过程中，注意积累资料和总结经验，发现需要修改和补充之处，请将意见和有关资料寄交电力工业部电力规划设计总院(北京市安德路65号，邮编100011)。

本规程的附录A为提示性的附录。

本规程的主要起草单位：电力工业部西北电力设计院。

本规程的参加起草单位：电力工业部华东电力设计院、江苏省电力设计院、电力工业部电力规划设计总院送变电处。

本规程主要起草人：王永滋、胡开科、陈国燕、王静。

1总则1.0.1变电所总布置设计必须全面贯彻国家工程建设方针政策和法令，并遵守本规程的设计原则和技术要求，使设计符合国情、技术先进、生产安全，能获得显著的综合经济效益。

1.0.2本规程适用范围为110～500kV新建和扩建变电所的设计。

1.0.3变电所总布置设计应节约用地，因地制宜地合理利用地形，减少场地平整工程量和建、构筑物等设施的拆迁，通过技术经济比较和论证优化设计方案。

1.0.4本规程根据国家标准GB50187—93《工业企业总平面设计规范》所定的原则进行编制，变电所的总布置设计除执行本规程外，尚应符合现行有关的国家标准和行业标准的规定。

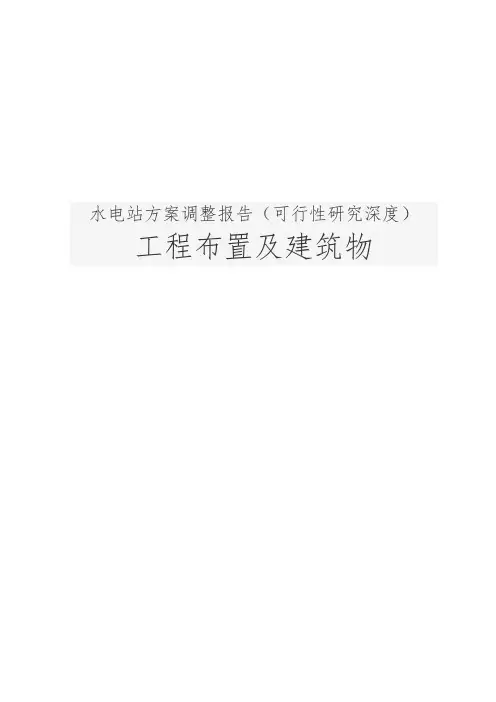

水电站方案调整报告（可行性研究深度）工程布置及建筑物工程布置及建筑物5.1 设计依据5.1.1 工程等别和设计标准5.1.1.1 工程等别和建筑物级别本工程以发电为单一开发目标，无其它综合利用要求。
