真题汇总1.什么是用例图？用例图有什么作用？定义:由参与者、用例以及他们之间的关系构成的用于描述系统功能的图称为用例图。
作用：（1）用例图是从软件需求分析到最终实现的第一步，它显示了系统的用户和用户希望提供的功能,有利于用户和软件开发人员之间的沟通。
（2）用例图可视化的表达了系统的需求，具有直观、规范的特点，克服了纯文字性说明的不足。
（3）用例方法是完全从外部来定义系统的，它把需求和设计完全分离开来。
使用户不用关心系统内部是如何完成各种功能的。
2.简述面向对象分析方法(OOA）的5个基本步骤：（1）识别对象，识别对象包括标识潜在的对象和筛选对象.（2）识别对象的属性.（3）识别对象的行为。
（4）识别对象所属的类。
（5）定义主题词。
3.简述时序图的建模步骤：（1）设置交互语境。
（2）确定对象.（3）分析消息和条件。
（4）分析附加约束。
（5）对建模结果精华和细化。
4．RUP统一过程中的四个阶段.（1）初始阶段（2)细化阶段(3）构造阶段（4）移交阶段4.什么是模型？简述建模的目的.模型是为了理解事物而对事物做出的一种抽象。
是对事物规范化的、无歧义描述的一种工具。
目的:规范、可视化、建造、建档5.什么是UML?简述UML的内容及其特点？UML是面向对象工作组（OMG)系统的一种面向对象，用来对软件密集系统进行可视化建模，对开发的系统产品进行说明、可视化编制文档的一种标准建模语言。
内容：（1）UML语义：给出了基于UML的精确的主模型定义。
（2）UML表示法：定义了UML符号的表示方法，为开发者或开发工具使用这些图形符号和文本语法，给系统建模提供了标准。
特点：（1)有统一的标准，便于使用人员沟通.（2）是一种面向对象的建模语言.（3)可视化，表示能力强大，提供了扩展机制。
（4）容易使用。
6.UML2。
0中共有13种图，名称分别是什么？简要说明其作用。
用例图、类图、对象图、顺序图、通信图、活动图、状态机图、组件图、部署图、包图、复合结构图、交互概观图、定时图7.UML2.0中增加了2种交互图，他们的名称分别是什么？并简要说明其作用。
软件建模与UML智慧树知到课后章节答案2023年下山东理工大学山东理工大学第一章测试1.结构化设计阶段的主要设计思路是（）。
答案:自顶向下，逐步求精2.结构化分析建模的3种核心模型为（）。
答案:DD;ERD;DFD3.数据流图的外部实体可能是与系统交互的（）。
答案:硬件设备;人;软件系统;部门;组织4.环境图也称顶层数据流图，它仅包括一个数据处理过程，即目标系统。
答案:对5.ER图是数据库设计的基础，因此又称为（）。
答案:数据库概念模型6.数据字典是以词条方式定义在数据模型、功能模型和行为模型中出现的数据对象及控制信息的特性，其定义对象包括（）。
答案:数据源点/汇点;加工（过程）条目;数据流条目;数据文件7.DD中最常用的数据结构描述方式有（）。
答案:定义式 ;Warier图8.结构图可以清楚的表达出模块间的层次调用关系和信息传递，但不能表达有条件的模块调用。
答案:错9.结构图优化时，需要应用高耦合、低内聚原则。
答案:错10.关于结构化程序设计的描述，正确的是（）。
答案:选用的控制结构只准有一个入口和一个出口。
; 使用顺序、选择、循环这三种基本控制结构表达程序逻辑。
; 严格控制GOTO语句。
11.请根据描述，对学校图书管理系统建立DFD。
图书管理系统主要目的是方便学校图书馆的借还书工作。
图书管理员负责进行图书的管理，主要包括图书的入库、图书信息的修改和图书的出库。
其他工作人员负责完成借书和还书的操作。
读者可以通过系统查询图书信息及流通状态，可以自助借书、还书。
另外还可以通过系统进行图书的预约和续借。
读者分为教师和学生。
教师最多允许借10本书，借阅时长2个月。
学生最多允许借5本书，借阅时长为1个月。
两类读者的续借时长都为1个月。
对已借出图书到期时长小于一周时，允许预约，预约期为10天，多位读者预约时，按预约时间排序；超期未借，预约自动失效。
存在预约的图书只能由预约读者借阅。
还书时，如果发生超期，需要缴纳罚款。
《统一建模语言 UML》复习资料一、填空题1、在某个信息系统中，存在如下的业务陈述：①一个客户提交 0 个或多个订单；②一个订单由一个且仅由一个客户提交。
系统中存在两个类：“客户”类和“订单”类。
对应每个“订单”类的实例，存在 ______个“客户”类的实例；对应每个“客户”类的实例，存在 ______个“订单”类的实例。
供选择的答案：(1) A.0 个 B. 1 个 C. 1 个或多个 D.0 个或多个(2) A.0 个 B. 1 个 C. 1 个或多个 D.0 个或多个2 、UML 提供一系列的图支持面向对象的分析与设计，其中____类图____ 给出系统的静态设计视图；___ 用例图___对系统的行为进行组织和建模是非常重要的；_____序列图____和_____协作图____都是描述系统动态视图的交互图，其中____序列图____描述了以时间顺序组织的对象之间的交互活动，_____协作图___ 强调收发消息的对象的组织结构。
供选择的答案：A.状态图E.部署图答案： G B B.用例图F.协作图D F DC.状态图G.类图FD.序列图3 、统一过程中的核心工作流有：需求工作流、分析工作流、设计工作流、实现工作流、测试工作流。
4、在协作图中通过 ________表示出消息的时间顺序。
消息编号5 、Rational Rose2003 具有非常友好的图形用户界面，其初始界面主要包括标题栏、菜单栏、工具栏、模型浏览器窗口、文档窗口、模型图窗口、日志窗口、状态栏等部分。
6 、Rational Rose2003 用户界面包含两种工具栏，为用户操作提供了方便，其中，编辑工具栏依赖于所打开的模型图，而标准工具栏则与模型图无关。
7、如果需要在模型图绘制窗口中多放置几个相同的图标，在编辑工具栏中，先单击选择锁定图标，进入“锁定”状态，而不必重复多次地返回道编辑工具栏中重复选择同一个图标。
二、选择题省略。
1 ．用例图中包含关系是指一个用例继承了另一个用例。
填空题第一章(1)统一建模语言UML是绘制软件蓝图的标准工具语言，可以对软件系统产品进行说明、可视化、构造和编制文档。
(2)UML在实际软件项目中，可以用于构造各种类型系统的业务模型和软件模型。
(3)软件的开发模式有瀑布模型、喷泉模型、基于构件的开发模型和XP方法。
(4)面向对象程序的三大要素是多态、封装和继承。
(抽象)(5)瀑布模型的缺点是缺乏灵活性，特别是无法解决软件需求不明确或不准确的问题。
第二章(1) 在UML中，静态视图包含有两种视图，分别是类图和对象图。
(2) 规格说明，修饰，拓展划分是UML常用的通用机制。
(3) 够造型，标记型，约束是UML常用的扩展机制。
(4) 用例视图描述了系统的参与者与系统进行交互的功能，是参与者所能观察和使用到的系统功能的模型图。
(5) 状态图是通过对象的各种状态来建立模型来描述对象的随时间变化的动态行为，并且它是独立的对象为中心进行描述。
第三章(1)Rational Rose默认支持的目标语言主要包括 Java、Visual Basic等。
（C++，C#）(2) 部署视图显示的是系统的实际部署情况,它是为了便于理解系统如何在一组处理解节点上的物理分布，而在分析和设计中使用的架构视图。
(3)使用R ational Rose 生成代码的步骤包括选择待转换的目标模型、检查Java语言的语法错误、设置代码生成属性、生成代码。
(4)在用例视图中包括了系统中的所有参与者、用例和用例图，必要时还可以在其中添加顺序图、协作图、活动图和类图等。
(5) 构件视图用来描述系统中的各个实现模块以及它们之间的依赖关系包含模型代码库、执行文件、运行库和其他构件等信息。
第四章(1)对象图的目的在于描述系统中参与交互的各个对象在同一时刻是如何运行的。
(2)链是两个或多个对象之间的独立连接，是关联的实例。
(3)在UML的图形表示中，类是由名字、属性和方法三个部分组成的。
(4)依赖关系使用一个从客户指南提供者的虚箭头来进行表示。
简答题第一章1.面向对象设计的基本特征有哪些？这些特征对软件设计有何帮助？封装性继承性多态性在由封装，继承,多态所组成的环境中,程序员可以编写出比面向过程模型更健壮,更具扩展性的程序.经过仔细设计的类层次结构是重用代码的基础.封装能让程序员不必修改公有接口的代码即可实现程序的移植.多态能使程序员开发出简洁,易懂,易修改的代码.2.类与对象的区别是什么？类是抽象的，不具体的。
就像有些东西可以归为一类，比如说狗，猫，猪。
它们都是动物，我们就可以归为一类。
而猫，狗就是动物类中的一个对象。
3.什么是软件生命周期？生命周期包括几个阶段？软件的生命周期，亦称软件的生存周期。
它是按开发软件的规模和复杂程度，从时间上把软件开发的整个过程（从计划开发开始到软件报废为止的整个历史阶段）进行分解，形成相对独立的几个阶段，每个阶段又分解成几个具体的任务，然后按规定顺序依次完成各阶段的任务并规定一套标准的文档作为各个阶段的开发成果，最后生产出高质量的软件。
分为：一般分为定义，开发，维护三大阶段，定义阶段有可行性论证和开发计划，需求分析，开发阶段有概要设计，详细设计和编码，维护阶段有测试，运行维护4.面向对象与uml的关系？umL是统一建模图，用于便于描述类之间的关系等，是用来帮助你更好进行面向对象的设计。
5.面向对象设计与传统软件相比,有何优点？更有针对性更容易让客户满意减少修改提高效率第二章模型元素有哪些？UML中模型元素太多了，比如用例图中的元素有用例，角色，扩展关系，包含关系，类图中的元素有类，接口，关联等等，每一种框图都有各自独有的元素2.简述uml通用机制组成以及它的作用？一、修饰。
在使用UML语言建模时，可以将图形修饰附加到UML图中的模型元素上。
比如，当一个元素代表某种类型的时候，它的名称可以用粗体字形类显示；当同一元素表示该类型的实例时，该元素的名称用一条下划线修饰。
二、注释。
UML语言中用一条虚线将注释连接到它为之解释的或细化的元素上。
《UML系统建模基础教程（第3版）》课后习题习题 1填空题：（1）______是⾯向对象技术领域内占主导地位的标准建模语⾔，它统⼀了过去相互独⽴的数⼗种⾯向对象的建模语⾔共同存在的局⾯，形成了⼀个统⼀的、公共的、具有⼴泛适⽤性的建模语⾔。
（2）类的定义要包含_____、_____、_____要素。
（3）⾯向对象程序的三⼤要素是_____、_____和_____。
（4）⾯向对象⽅法中的_____机制使⼦类可以⾃动地拥有(复制)⽗类全部属性和操作。
（5）⾯向对象⽅法中系统分析要确定地3个系统模型是_____、_____和_____。
选择题：（1）如果想对⼀个类的意义进⾏描述，那么应该采⽤_____。
A. 标记值B. 规格描述C. 注释D. 构造型（2）建⽴对象的动态模型的步骤有_____。
A. 准备脚本B. 确定事件C. 构造状态图D. 准备事件跟踪表（3）软件的开发模式有_____。
A. 瀑布模型B. XP开发模型C. 喷泉模型D. 构建开发模型（4）下列关于类与对象的关系说法正确的是_____。
A. 有些对象是不能被抽象成类的B. 类给出了属于该类的全部对象的抽象定义C. 类是对象集合的再抽象D. 类是⽤来在内存中开辟⼀个数据区，存储新对象的属性（5）_____模型的缺点是缺乏灵活性，特别是⽆法解决软件需求不明确或不准确的问题。
A. 瀑布模型B. 增量模型C. 原型模型D. 螺旋模型（1）UML（2）名字 属性 操作（3）封装 继承 多态（4）继承（5）对象模型 功能模型 动态模型选择题：（1）C（2）ABCD（3）ABCD（4）BCD（5）A习题 2填空题：（1）UML中主要包含4种关系，分别是_____、_____、_____、_____。
（2）从可视化的⾓度来对UML的概念和模型进⾏划分，可将UML的概念和模型划分为_____、_____、_____。
（3）物理视图包含两种视图，分别是_____、_____。

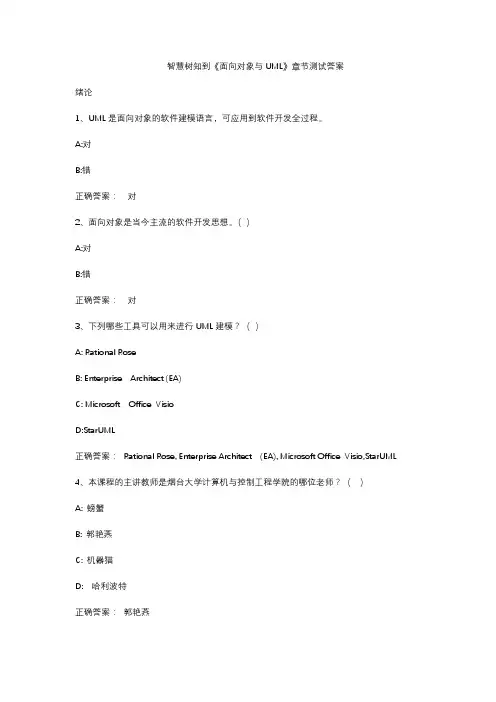

智慧树知到《面向对象与UML》章节测试答案绪论1、UML是面向对象的软件建模语言，可应用到软件开发全过程。
A:对B:错正确答案：对2、面向对象是当今主流的软件开发思想。
（）A:对B:错正确答案：对3、下列哪些工具可以用来进行UML建模？（）A: Rational RoseB: Enterprise Architect (EA)C: Microsoft Office VisioD:StarUML正确答案： Rational Rose, Enterprise Architect (EA), Microsoft Office Visio,StarUML 4、本课程的主讲教师是烟台大学计算机与控制工程学院的哪位老师？（）A: 螃蟹B: 郭艳燕C: 机器猫D: 哈利波特正确答案：郭艳燕5、我们要从本课程中学到哪些知识？（）A:面向对象的基础知识B:UML软件建模C:面向对象的设计原则D:面向对象编程语言正确答案：面向对象的基础知识,UML软件建模,面向对象的设计原则第一章1、以下对软件建模描述正确的是（）A:要正确建模，模型必须准确反映软件系统的真实情况。
B:每个模型可以有多种表达方式，从不同角度来刻画系统。
C:模型是对现实世界的简化，但不能掩盖重要的细节。
D:描述同一个系统的多个模型只能相对孤立，不能完全孤立，完全孤立的模型是不完整的E:越庞大复杂的系统，建模的重要性越大。
正确答案：要正确建模，模型必须准确反映软件系统的真实情况。
,每个模型可以有多种表达方式，从不同角度来刻画系统。
,模型是对现实世界的简化，但不能掩盖重要的细节。
,描述同一个系统的多个模型只能相对孤立，不能完全孤立，完全孤立的模型是不完整的,越庞大复杂的系统，建模的重要性越大。
2、模型的实质是什么？（）A:便于交流B:对现实的简化C:可视化D:对现实的复杂化正确答案：对现实的简化3、对软件模型而言，下面说法错误的是( )A:是人员交流的媒介B:是软件的中间形态C:是软件升级和维护的依据D:是软件的标准文档正确答案：是软件的标准文档4、以下关于模型的说法错误的是( )A:模型是对现实的简化。

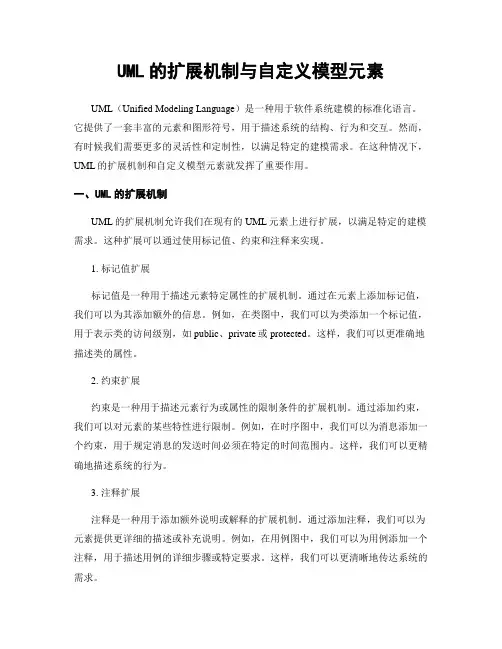

UML的扩展机制与自定义模型元素UML（Unified Modeling Language）是一种用于软件系统建模的标准化语言。
它提供了一套丰富的元素和图形符号，用于描述系统的结构、行为和交互。
然而，有时候我们需要更多的灵活性和定制性，以满足特定的建模需求。
在这种情况下，UML的扩展机制和自定义模型元素就发挥了重要作用。
一、UML的扩展机制UML的扩展机制允许我们在现有的UML元素上进行扩展，以满足特定的建模需求。
这种扩展可以通过使用标记值、约束和注释来实现。
1. 标记值扩展标记值是一种用于描述元素特定属性的扩展机制。
通过在元素上添加标记值，我们可以为其添加额外的信息。
例如，在类图中，我们可以为类添加一个标记值，用于表示类的访问级别，如public、private或protected。
这样，我们可以更准确地描述类的属性。
2. 约束扩展约束是一种用于描述元素行为或属性的限制条件的扩展机制。
通过添加约束，我们可以对元素的某些特性进行限制。
例如，在时序图中，我们可以为消息添加一个约束，用于规定消息的发送时间必须在特定的时间范围内。
这样，我们可以更精确地描述系统的行为。
3. 注释扩展注释是一种用于添加额外说明或解释的扩展机制。
通过添加注释，我们可以为元素提供更详细的描述或补充说明。
例如，在用例图中，我们可以为用例添加一个注释，用于描述用例的详细步骤或特定要求。
这样，我们可以更清晰地传达系统的需求。
二、自定义模型元素除了扩展现有的UML元素，我们还可以通过自定义模型元素来满足特定的建模需求。
自定义模型元素允许我们创建全新的元素类型，并定义其属性、行为和关系。
1. 创建新的元素类型通过自定义模型元素，我们可以创建新的元素类型，以满足特定的建模需求。
例如，我们可以创建一个新的元素类型，用于表示系统中的自定义数据结构。
这样，我们可以更准确地描述系统的数据模型。
2. 定义属性和行为自定义模型元素不仅可以定义元素的属性，还可以定义其行为。
UML软件建模教程课后习题习题 1一、简答题1. 简述模型的作用。
答：现实系统的复杂性和内隐性，使得人们难于直接认识和把握，为了使得人们能够直观和明了地认识和把握现实系统，就需要借助于模型。
2. 软件模型有什么特征？答：建模对象特殊，复杂性，多样性3. 软件建模技术有哪些因素？答：软件建模方法，软件建模过程，软件建模语言，软件建模工具4. 软件模型包括哪些方面的内容？答：从模型所反映的侧面看：功能模型，非功能模型，数据模型，对象模型，过程模型，状态模型，交互模型，架构模型，界面模型等；从软件开发工作看：业务模型，需求模型，分析模型，设计模型，测试模型等。
5. 软件建模工具应该具有哪些基本功能？答：软件模型的生成和编辑，软件模型的质量保障，软件模型管理等二、填空题1、模型是对现实的（抽象）和模拟，是对现实系统（本质）特征的一种抽象、简化和直观的描述。
2、模型具有（反映性）、直观性、（简化性）和抽象性等特征。
3、从抽象程度，可以把模型分为（概念模型）、逻辑模型和（物理模型）三种类型。
4、较之于其他模型，软件模型具有（建模对象特殊）、复杂性和（多样性）等特征。
5、软件模型是软件开发人员交流的（媒介），是软件升级和维护的（依据）。
6、软件建模技术的要素包括软件建模方法、（软件建模过程）、软件建模语言和（软件建模工具）。
7、从开发阶段看，软件建模有业务模型、（需求模型）、分析模型、（设计模型）和测试模型。
8、软件语言有软件需求定义语言、（软件设计语言）、软件建模语言、（软件结构描述语言）、软件程序设计语言等。
9、根据软件建模工具的独立性，把软件建模工具分为（独立软件）建模工具和（插件式软件）建模工具。
10、OMG在（ 1997 ）年把UML作为软件建模的标准，UML2.0版本是（ 2005 ）年颁布的。
三、选择题1、对软件模型而言，下面说法错误的是（ D ）。
A.是人员交流的媒介B.是软件的中间形态C.是软件升级和维护的依据D.是软件的标准文档2、下面说法错误的是（ B ）。
UML 软件建模教程课后习题习题1一、简答题1、简述模型的作用。
答:现实系统的复杂性与内隐性,使得人们难于直接认识与把握,为了使得人们能够直观与明了地认识与把握现实系统,就需要借助于模型。
2、软件模型有什么特征？答:建模对象特殊,复杂性,多样性3、软件建模技术有哪些因素？答:软件建模方法,软件建模过程,软件建模语言,软件建模工具4、软件模型包括哪些方面的内容？答:从模型所反映的侧面瞧:功能模型,非功能模型,数据模型,对象模型,过程模型,状态模型,交互模型,架构模型,界面模型等;从软件开发工作瞧:业务模型,需求模型,分析模型,设计模型,测试模型等。
5、软件建模工具应该具有哪些基本功能？答:软件模型的生成与编辑,软件模型的质量保障,软件模型管理等二、填空题1、模型就是对现实的（抽象）与模拟,就是对现实系统（本质）特征的一种抽象、简化与直观的描述2、模型具有（反映性）、直观性、（简化性）与抽象性等特征。
3、从抽象程度,可以把模型分为（概念模型）、逻辑模型与（物理模型）三种类型。
4、较之于其她模型,软件模型具有（建模对象特殊）、复杂性与（多样性）等特征。
5、软件模型就是软件开发人员交流的（媒介）,就是软件升级与维护的（依据）。
6、软件建模技术的要素包括软件建模方法、（软件建模过程）、软件建模语言与（软件建模工具）。
7、从开发阶段瞧,软件建模有业务模型、（需求模型）、分析模型、（设计模型）与测试模型。
8、软件语言有软件需求定义语言、（软件设计语言）、软件建模语言、（软件结构描述语言）、软件程序设计语言等。
9、根据软件建模工具的独立性,把软件建模工具分为（独立软件）建模工具与（插件式软件）建模工具。
10、OMG 在（ 1997 ）年把UML 作为软件建模的标准,UML2 、0 版本就是（ 2005 ）年颁布的。
三、选择题1、对软件模型而言,下面说法错误的就是（ D ）。
A、就是人员交流的媒介B、就是软件的中间形态C、就是软件升级与维护的依据D、就是软件的标准文档2、下面说法错误的就是( B )。
第一章1.选择题(1)软件工程的概念是在（）年被首次提出的。
A.1949B.1968C.1972D.1989(2)下列不属于软件工程的目标的一项是（）A.提高软件产品的质量B.提高软件产品的可靠性C.减少软件产品的需求D.控制软件开发成本(3)软件危机产生的主要原因是（）A.软件工具落后B.软件生产能力不足C.对软件认识不够D.软件本身的特点及开发方法(4)人们公认的第一门面向对象编程语言是（）。
A. SimulaB. SmalltalkC. C++D. Java(5)下列编程语言中不支持面向对象的特性的是（）。
A. C++B. ANSI CC. JavaD. Objetive c(6)下列选项中不是面向对象方法的相关原则的是（）A.封装B.继承C.多态D.结构(7)（）是面向对象方法中用来描述”对客户隐藏对象的属性和实现细节”的概念。
A.封装B.继承C.多态D.抽象(8)下列选项中不属于面向对象方法的优势之-的是（）。
A.复用性强B.改善了软件结构C.软件的执行效率更高D.抽象更符合人类的思维习惯2.判断题(1)软件就是程序，编写软件就是编写程序。
对错(2)软件危机的主要表现是软件需求增加，软件价格上升。
对错(3) C语言对面向对象的发展起到了重要作用。
对错(4)面向对象方法中的对象是从客观世界中抽象出来的一个集合体。
对错(5)面向对象可以保证开发过程中的需求变化完全不会导致系统结构的变化。
对错(6)面向对象方法就是使用面向对象的程序设计语言进行编程。
对错(7)对象的自治性指的是对象是完全封闭的,不受任何外界影响。
对错(8)类是面向对象程序中的构造单位，也是面向对象程序设计语言的基本成分。
对错第二章1.选择题1.选择题(1)下列关于模型的表述，不正确的项是（）。
A.建模语言只能是图形表示的B.模型所描绘的系统蓝團既可以包括详细的计划，也可以包括系统的总体计划C.模型可以帮助开发组生成有用的工作产品D.最好的模型总是与现实世界联系密切(2) UML的全称是（）。
UML用例图的用例拓展与关联分析UML（Unified Modeling Language）是一种用于软件系统的建模语言，用例图是UML中的一种图示工具，用于描述系统的功能需求和用户与系统之间的交互。
在用例图中，用例是对系统功能的描述，用例之间的关系则表示了不同用例之间的交互和依赖关系。
本文将探讨UML用例图中用例的拓展与关联分析。
一、用例拓展用例拓展是指在某个用例执行过程中，根据特定的条件和需求，对该用例进行扩展或修改。
用例拓展可以通过扩展关系（extend）来表示，该关系表示一个用例的行为可以被另一个用例的行为所扩展。
扩展关系可以帮助我们更好地理解系统的功能需求，并且可以在系统设计过程中提供更多的灵活性。
举个例子，假设我们正在设计一个在线购物系统的用例图。
其中一个基本用例是“下订单”，但是在某些情况下，用户可能需要修改订单中的商品数量或者删除某个商品。
这时，我们可以通过用例拓展的方式来描述这些特定的需求。
我们可以创建一个名为“修改订单”的拓展用例，它扩展了“下订单”用例，并且在用户需要修改订单时触发。
二、用例关联分析用例关联分析是指在用例图中，通过关联关系（association）来描述不同用例之间的关联和依赖关系。
关联关系表示了用例之间的相互关系，可以帮助我们更好地理解系统中不同用例之间的交互和依赖。
举个例子，假设我们正在设计一个社交媒体应用的用例图。
其中一个基本用例是“发布动态”，而另一个基本用例是“评论动态”。
这两个用例之间存在着关联关系，因为用户在发布动态后，其他用户可以对该动态进行评论。
我们可以在用例图中使用关联关系来表示这种关联和依赖关系。
除了关联关系，还有其他类型的用例关系可以用于描述不同用例之间的关系，如包含关系（include）和泛化关系（generalization）。
这些关系可以帮助我们更好地组织和理解系统的功能需求，同时也可以在系统设计中提供更多的灵活性和可扩展性。
综上所述，UML用例图的用例拓展与关联分析是系统设计过程中重要的一环。
