110kV带电安装防鸟刺标准化作业指导书

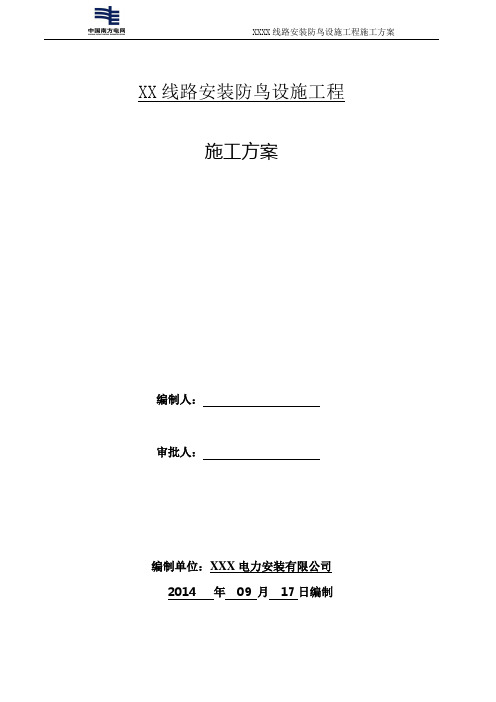

XXXX线路安装防鸟设施工程施工方案XX线路安装防鸟设施工程施工方案编制人：审批人：编制单位：XXX电力安装有限公司2014 年09 月17日编制目录一、工程概况 (2)二、施工方案安全风险评估 (2)三、施工组织措施 ............................................ 错误!未定义书签。

四、施工总体计划 (6)五、施工流程 (8)六、停电施工作业计划 (12)七、现场勘查表 (13)八、施工临时设施 (14)九、人力配置及培训 (14)十、施工技术措施、过程控制及验收要求 (15)十一、施工安全措施 (15)十二、现场文明施工与环境保护 (18)十三、应急预案及措施 (18)十四、人员变更情况表 (21)十五、工器具变更情况表 (21)一、工程概况（一）编制依据（所属项目和内容简介）根据《XX线路安装防鸟设施工程施工方案施工合同》的要求,为确保该工程能有序开展,按期、安全完成,我公司特拟定本施工方案，整个施工过程将严格按本施工方案进行。

（二）施工执行标准（本工程施工和验收依据的标准）序号标准及规范名称1 《电力安全工作规程》（电力线路部分）（GB26859-2011）2 《110kV-500kV架空电力线路施工及验收规范》（GB50233-2005)3 南方电网公司《110kV-500kV送变电工程质量检验及评定标准》(Q/CSG 1 0017。

1-2007）（三)工程概况本工程对XX供电局管辖的XX线N33-N37安装防鸟装置:风力驱鸟器50套，防鸟刺15套.本工作地段中，XX线路同塔双回架设。

工作期间，需办理100kV线路第二种工作票，进行不停电作业。

（四）施工图纸（本方案的现场施工使用的图册）（五)施工地点（本方案的详细工作地点）序号电压等级线路名称安装杆塔号安装防鸟风车（个）数安装防鸟刺针（个）数班组备注1 110kV XX线N23—N27 10 8 七班XX线同塔双回路架设。

110kv线路驱鸟器安装三措一案110kv线路是指输送110千伏电压的架空电力线路，是电力系统中重要的输电设备之一。

由于110kv线路高度高、跨度大、裸露部分多，容易吸引鸟类在其上筑巢、栖息、活动，给线路的安全运行带来了严重的威胁。

鸟类的筑巢、粪便、羽毛等会污染绝缘子，降低其绝缘性能，引发闪络、跳闸等故障；鸟类的啄咬、啄食、叼拽等会损坏导线、金具、绝缘子等设备，影响其机械强度，甚至造成断线、断股等事故；鸟类的飞翔、触碰、短路等会引起线路过电压、过电流等异常现象，危及线路的稳定性和可靠性。

因此，为了保障110kv线路的安全运行，减少因鸟害引起的停电损失，必须采取有效的防鸟措施。

本文介绍了一种110kv线路驱鸟器安装三措一案的方案，即在选定的杆塔上安装防鸟刺针、风力反光驱鸟器和超声波驱鸟器三种防鸟装置，并采用带电安装工具进行不停电作业。

具体内容如下：一、防鸟装置的选择和安装位置（1）防鸟刺针。

防鸟刺针是一种利用尖锐的金属或塑料针刺覆盖需要防鸟的地方，使鸟类无法停留或筑巢的防鸟装置。

防鸟刺针具有造价低、安装方便、无需额外动力、适用于各种环境和电压等级等优点，是目前最常用的防鸟装置之一。

防鸟刺针主要安装在杆塔横担绝缘子挂点左右三角联板处，每个横担安装两套，单回线路每基杆塔安装6套，双回线路每基杆塔安装12套。

（2）风力反光驱鸟器。

风力反光驱鸟器是一种利用光学原理，通过镜面反射光，在鸟类靠近时进行视觉刺激，并利用风力旋转发出声音进行听觉刺激，从而产生驱赶效果的防鸟装置。

风力反光驱鸟器具有安装简单、无需外接电源、摆动风力小、驱鸟半径大等优点，是目前较为有效的防鸟装置之一。

风力反光驱鸟器主要安装在杆塔横担绝缘子挂点处，每个横担安装一套，单回线路每基杆塔安装3套，双回线路每基杆塔安装6套。

（3）超声波驱鸟器。

超声波驱鸟器是一种利用超声波发生器发出不同频率的超声波，在一定范围内恶化鸟的生存环境，使之远离驱鸟器的作用范围的防鸟装置。

输电线路防鸟刺、防鸟挡板、防鸟盒、防鸟针及防鸟罩的加工与安装1. 防鸟刺加工及安装1.1结构及分类防鸟直刺样图防鸟弹簧刺样图防鸟刺是针对于电力铁塔防止鸟害筑巢而加工的产品，安装在输变电线路设备的杆塔横担的上部位置。

由多根根针状钢丝（有部分中间由螺旋式弹簧式结构）组成，一端散开呈伞状，另一端在底部集中固定在杆塔上，有效防止鸟类在导线瓷瓶串的正上方打斗、停留、筑巢，确保线路的畅通，减少停电事故的发生，驱鸟防鸟害效果明显，不伤害鸟类的生存，实现了人与鸟类和谐共处的原理。

防鸟刺主要由防鸟刺本体和连接金具组成。

防鸟刺本体分为防鸟直刺(FNCZ)、防鸟弹簧刺(FNCT)和异型防鸟刺（FNCY）三类。

连接金具按照连接形式可分为U型和L型，按照功能可分为倾倒型(Q)和非倾倒型(FQ)。

1.2技术要求1.2.1 一般要求防鸟刺的一般要求如下：a）防鸟刺防腐工艺宜采用热镀锌或冷渗锌方式。

b）防鸟刺应配有内锥形收拢装置。

c）防鸟刺端部应磨尖，锥度1:5。

d）U型连接金具宜考虑防坠落设计形式。

e）防鸟弹簧刺和异型防鸟刺的弹簧绕圈应弹性良好，弯折90o后能恢复原状。

1.2.2 外观及尺寸要求1.2.2.1 外观要求各部件表面应连续完整，镀层厚度均匀，无漏镀面、滴瘤、黑斑、无溶剂残渣、氧化皮夹杂物等缺陷。

镀锌颜色一般呈灰色或暗灰色。

1.2.2.2 尺寸要求(1) 防鸟直刺a）针刺直径一般有三种规格：?2.0±0.2mm、?2.5±0.25mm、?3.0±0. 25mm。

b）针刺长度应为L±5mm。

c）针刺采用组合长度（长、中、短三种长度针刺数量各占1/3）或等长度两种形式。

防鸟直刺选型表见下表，示意图见下图。

防鸟直刺选型表等长度防鸟直刺正面整体示意图组合长度防鸟直刺正面整体示意图(2) 防鸟弹簧刺a）针刺长度采用等长度形式，中间为弹簧绕圈形式。

b）弹簧圈之间间距不大于10mm，弹簧丝长度约占针刺总长的30%。

110kV及以上输电线路鸟害故障特点及防治措施发布时间：2021-05-26T05:17:02.756Z 来源：《中国电业》（发电）》2021年第3期作者：刘桂泉[导读] 在我国电力事业发展速度不断加快的过程中，110kV及以上的输电线路建设范围越来越大，就连荒山野外也架设了大量的输电线路。

云南电网有限责任公司红河供电局输电管理所云南红河 661100摘要：在我国电力事业发展速度不断加快的过程中，110kV及以上的输电线路建设范围越来越大，就连荒山野外也架设了大量的输电线路。

在这种情况下，鸟害就成为了影响110kV及以上输电线路正常运行的主要因素之一。

基于此，本文重点针对110kV及以上输电线路鸟害故障特点及防治措施进行了详细的分析，旨在提升我国110kV及以上输电线路运行的安全性与稳定性，以供参考。

关键词：110kV，输电线路，鸟害故障，防治鸟类筑巢和鸟粪，是导致110kV及以上输电线路出现鸟害故障的主要原因。

但是，由于鸟类筑巢具有一定的重复性，且数量多、难以及时发现、登塔摘除风险大，所以十分有必要正确把握输电线路鸟害故障特点，并以此为基础采取针对性的解决措施。

只有这样，才能够有效降低鸟害对110kV及以上输电线路的影响，提升110kV及以上输电线路运行的安全性与稳定性。

一、110kV及以上输电线路出现鸟害故障的危害在110kV及以上输电线路的运行过程中，筑巢类和排泄类是最常见的两种鸟害类型。

首先，鸟类都倾向于在杆塔上筑巢，如果鸟窝中存在金属物质，例如金属丝、金属箔片等，一旦与导线接触，就会引发接地事故或者跳闸事故。

如果鸟类在木杆上筑巢，还有可能引发严重的燃烧事故。

其次，如果鸟类在杆塔上排泄，且鸟粪积累到一定程度，就会导致绝缘子污闪现象的发生，或者形成线性通路，引发严重的接地短路故障。

另外，当出现恶劣天气的时候，鸟巢四周也会有杂划、细绳等垂下。

如果这些与带电导线之间的距离较短，那么也可能导致线路接地跳闸故障的发生。

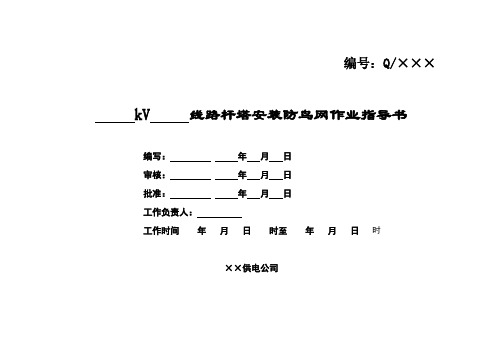

编号：Q/××× kV 线路杆塔安装防鸟网作业指导书
编写：年月日
审核：年月日
批准：年月日
工作负责人：
工作时间年月日时至年月日时
××供电公司
1范围
本作业指导书适用kV线号至号安装防鸟网。

2引用文件
国家电网安监［2005］83号文《国家电网公司电力安全工作规程（电力线路部分）（试行）》DL/T 741—2001《架空送电线路运行规程》
GBJ 233-1990 110～500kV架空电力线路施工及验收规范
国家电网生[2003]481号架空输电线路管理规范（试行）
DL/T 596－1996 《电力设备预防性试验规程》
3工作前准备
3.1人员要求
3.2 作业条件
本项工作为野外高空作业，一般在良好的天气下进行，现场风力不得大于5级。

3.3使用工器具及材料
3.4危险点分析
3.5 安全措施
3.6技术及质量关键点控制
3.6 作业分工
4 作业程序4.1 开工准备
4.2 作业内容及标准
4.3 完工
5 验收总结
6 指导书执行情况评估。

110kV架空输电线路进行防鸟刺安装维护检修3。

1鸟刺得制作及技术要求3。

1。

1 鸟刺采用国标不锈钢丝加工而成,规格为Φ３、6±0.1mm,根数不得少于３０根。

鸟刺底座采用夹板形式,夹板至少选用Ｑ235优质钢板,高温热处理一次冲压成型,宽度为50mm,厚度不得小于１0mｍ,可卡在15mm厚得角钢上。

上附两个螺栓固定孔,孔内套丝,固定螺栓直径不得小于1６mm,为了保证连接牢固采用双螺栓,双母。

3.1。

2鸟刺除不锈钢丝外其余部分应镀锌,鸟刺镀锌应符合浸镀锌件得锌层质量要求。

3.１。

3鸟刺制作完成后表面焊接、镀锌应光洁、厚度均匀、耐侵蚀,鸟刺外观美观、光洁、无毛刺、无裂纹、高度不得低于800ｍｍ。

3。

１.4安装鸟刺技术措施(1)鸟刺安装后应为放射型半球状分布,能起到立体防护作用,在运行过程中不能发生鸟刺刺针倒伏现象、(2)上下传递鸟刺与工器具时必须使用绝缘循环无头绳索从塔身内进行起吊,严禁在塔外起吊;起吊过程中为防止绳索在塔身内来回摆动,起吊人员应设摆头绳进行牵制;遇五级以上大风,雷雨、大雾天气时,应停止作业并拆除绝缘循环无头绳索;作业人员得活动范围、起吊得工具与材料及绳索与带电体得安全距离必须满足要求:。

如图:((4)安装数量要求1１0kＶ线路防鸟刺安装标准1)上字型直线杆:左边相与中相绝缘子上方横担处安装1只普通防鸟刺;右边相考虑与中相导线得安全距离,横担处可安装2只短式防鸟刺。

２)上字型直线塔:左边相与中相绝缘子上方横担处安装2只普通防鸟刺;右边相考虑与中相导线得安全距离,横担处可安装４只短式防鸟刺。

3)直线门型杆:每相绝缘子上方横担处安装２只普通防鸟刺。

4)耐张门型杆:每相引流线上方横担处安装2~3只普通防鸟刺、5)猫头塔:边相导线横担安装每处安装2只普通防鸟刺,中相在地线横担处安装4只普通防鸟刺。

６)耐张铁塔:每相引流线上方横担处安装2～3只普通防鸟刺,中相跳线横担处安装2只普通防鸟刺。

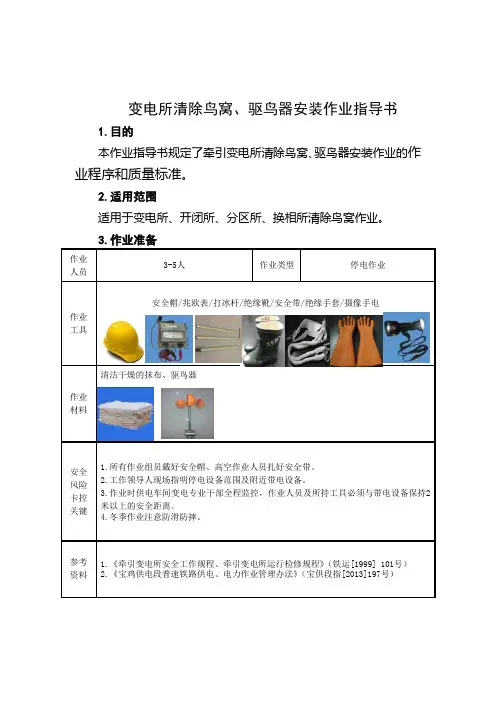

安装防鸟刺、安装驱鸟器作业指导书一、危险点分析与预防控制措施1/ 6二、工器具及材料三、作业流程2/ 61 准备工器具及安装材料1、个人劳保用品及工器具全部在有效期；2、外观完好，无破损；3、正确佩带个人安全用具，大小合适，锁扣自如，工器具使用严格按照安规标准执行；4、按照防鸟刺安装规范清点相应的安装物资。

1.个人劳保用品及工器具全部在有效期，严禁使用过期；2、外观完好，无破损，严禁使用损伤的劳动防护用品；3、正确佩带个人安全用具，大小合适，锁扣自如，4、工器具使用严格按照安规标准执行。

5、按照作业现场实际条件进行物资匹配，每个主设备需要配备的辅助设备的型号、数量必须核算清楚。

2 登高1、确认现场安全措施已具备作业条件；2、工作人员必须系好安全腰带。

作业时安全腰带应系在电杆或牢固的构架上。

3．转角杆不宜从内角侧上下电杆。

正在紧线时不应从紧线侧上下电杆。

4、检查横担腐朽、锈蚀情况，严禁攀登腐朽、锈蚀超限的横担。

5、杆上作业所用工具、材料应装在工具袋内，用绳子传递。

严禁上下抛扔工具和材料。

地上人员应离开作业电杆安全距离以外，现场所有人员均应戴安全帽。

6、、杆上作业必须使用安全带和戴安全帽，在杆塔上作业转位时不得失去安全带或保护绳的保护。

1、攀登杆塔作业前，应先检查根部、基础和拉线是否牢固。

新立杆塔在杆基未完全牢固或做好临时拉线前，禁止攀登。

遇有冲刷、起土、上拔或导地线、拉线松动的杆塔，应先培土加固，打好临时拉线或支好架杆后，再行登杆。

2、登杆塔前，应先检查登高工具、设施，如脚扣、升降板、安全带、梯子和脚钉、爬梯、防坠装置等是否完整牢靠。

禁止携带器材登杆或在杆塔上移位。

禁止利用绳索、拉线上下杆塔或顺杆下滑。

攀登有覆冰、积雪的杆塔时，应采取防滑措施。

上横担进行工作前，应检查横担连接是否牢固和腐蚀情况，检查时安全带（绳）应系在主杆或牢固的3、作业人员攀登杆塔、杆塔上转位及杆塔上作业时，手扶的构件应牢固，不准失去安全保护，并防止安全带从杆顶脱出或被锋利物损坏。

新疆电力公司架空输电线路防鸟装置技术标准1 总则1.1为防止架空输电线路鸟害跳闸，提高防鸟害技术水平，特制定本标准。

1.2本标准是依据国网公司《110（66）kV～500kV架空输电线路运行规范》、《110（66）kV～500kV架空输电线路技术监督规定》，西北电网公司《架空输电线路防鸟装置装设规定》等有关规范和规定，结合近年来新疆电力公司防治鸟害经验而制定的。

1.3本标准针对新疆电网架空输电线路所发生的鸟害故障情况，提出防鸟装置制作和安装标准以及运行维护要求。

1.4本标准适用于新疆电网110~220kV架空输电线路。

2 一般规定2.1 公司系统110~220 kV架空输电线路一般应全线装设防鸟装置。

其中，新建线路应将加装防鸟装置作为基本要求，在设计和建设过程中予以落实；在役线路应在技改大修项目中予以安排落实。

2.2 防鸟装置不得对现有杆塔外绝缘间隙造成明显影响，并综合考虑防腐、防风、防冰（雪）以及现场检修的要求，安装时不应在杆塔横担上重新打孔。

2.3 防鸟装置相对导电体的有效遮蔽范围：110kV应大于0.7米；220kV应大于1.2米。

同时，防鸟装置之间不得留有鸟类活动的间隙。

2.4 防鸟装置应在杆塔上安装牢固，因检修需拆卸时要放置在可靠部位，检修结束后恢复原状。

2.5 输电线路加装防鸟装置应坚持因地制宜的原则，根据鸟类特征采取防范措施。

在一般地区，可只采用加装防鸟刺措施；对存在长足型鸟类等普通防鸟刺作用不明显的地区，应采用防鸟刺与防鸟板相结合的措施。

2.6 输电线路用防鸟刺应选用工厂制作的定型产品。

3 防鸟装置制作标准3.1防鸟刺制作标准3.1.1 制作防鸟刺材料宜采用Ф6~8冷拔丝制作，采用其他材料制作时，应具有相同刚度和抗疲劳特性。

3.1.2 防鸟刺固定一般采用6分（3/4）钢管，将40根Ф6~8冷拔丝插入管内，焊压牢固，鸟刺长度在30~50厘米不等，呈均匀排列。

3.1.3 打开后的防鸟刺应呈半球状，中间有一根直刺，阻止鸟类从上往下降落，最下一层应为短刺，阻止鸟类在横担缝隙行走或栖息。

110kV架空输电线路进行防鸟刺安装维护检修资料一、背景介绍在架空输电线路的运行过程中，常常会发生鸟类撞击电线塔的情况，这不仅会对电力设备造成损坏，还会对鸟类造成伤害。

为了解决这一问题，采取在电线塔上配备防鸟刺的措施已经成为了常见的操作方式。

本文档主要介绍110kV架空输电线路进行防鸟刺安装维护检修的相关资料。

二、防鸟刺的安装步骤1. 材料准备•防鸟刺及相关安装配件。

•安全带、绳索等安全保障设备。

•手工具、电动工具等安装工具。

2. 安全措施在安装之前，要先进行安全检查，确认安全保障设备符合标准，安全带、绳索等设备完好无损。

3. 确定安装位置按照相关要求，确定防鸟刺的安装位置及数量。

4. 安装防鸟刺•使用工具拧紧防鸟刺及配件，确保其固定牢固。

•防鸟刺的安装数量及间距需符合规定标准。

5. 安全检查防鸟刺安装完成后，要进行安全检查，确认工作完成符合标准要求。

三、防鸟刺的维护检修1. 定期巡查定期巡查防鸟刺的情况，如有发现防鸟刺松动、脱落、损坏等情况应及时修理。

2. 保养维护定期对防鸟刺进行保养，保证防鸟刺的正常使用，如需更换，要及时更换。

3. 保证工作安全在维护和检修过程中要注意工作安全，必须使用安全保障设备，确保人员安全。

四、注意事项•在安装和维护过程中要按照相关规定进行操作，确保防鸟刺的效果。

•工作人员需要具备相关技能及证书才可从事防鸟刺的安装与维护工作。

•安装和维护过程中要保持工作环境整洁，确保工作安全。

以上是110kV架空输电线路进行防鸟刺安装维护检修的相关资料，仅供参考。

如需更多信息，请根据规定进行操作，保障人员安全，确保设备正常运行。
