同步发电机结构及工作原理概论

同步发电机的结构和工作原理一、引言同步发电机是一种常见的发电机类型，它在电力系统中扮演着重要的角色。

本文将介绍同步发电机的结构和工作原理。

二、结构同步发电机由转子、定子和励磁系统组成。

其中，转子是旋转部件，定子是静止部件，励磁系统用于提供磁场。

1. 转子同步发电机的转子通常采用三相交流发电机，它由轴心线上的几个铜棒组成。

这些铜棒被称为“极”，每个极之间都有一个空隙，用于安装定子绕组。

2. 定子同步发电机的定子通常采用三相绕组，这些绕组被称为“臂”。

臂的数量与极数相等，并且它们都均匀地分布在整个定子上。

3. 励磁系统励磁系统用于提供磁场。

它通常由直流励磁机和调节器组成。

直流励磁机负责产生直流电流，而调节器则控制直流励磁机输出的电流大小。

三、工作原理同步发电机的工作原理基于法拉第电磁感应定律和洛伦兹力。

当转子旋转时，它会切割定子绕组中的磁场，从而在定子绕组中产生电动势。

这个过程可以用法拉第电磁感应定律来描述。

同时，当电流通过定子绕组时，它会产生磁场。

这个磁场与转子极的磁场相互作用，从而产生一个力，即洛伦兹力。

这个力将使得转子继续旋转，并且将机械能转化为电能。

同步发电机的输出电压和频率取决于旋转速度和极数。

具体来说，输出频率等于旋转速度乘以极数除以120。

四、总结同步发电机是一种常见的发电机类型，在电力系统中扮演着重要的角色。

它由转子、定子和励磁系统组成。

同步发电机的工作原理基于法拉第电磁感应定律和洛伦兹力。

当转子旋转时，它会切割定子绕组中的磁场，从而在定子绕组中产生电动势。

同时，当电流通过定子绕组时，它会产生磁场，并且与转子极的磁场相互作用，从而产生一个力，将机械能转化为电能。

同步发电机的输出电压和频率取决于旋转速度和极数。

同步电动机的结构特点和工作原理同步电动机是一种常见的交流电动机，广泛应用于各个领域，如工业生产、交通运输和家用电器等。

本文将介绍同步电动机的结构特点和工作原理，以帮助读者更好地了解这种电动机。

1. 结构特点同步电动机的结构相对简单，通常由以下几部分组成：1.1. 定子：定子是同步电动机的固定部分，由一系列的线圈和铁芯组成。

在定子中产生的磁场与转子磁场进行相互作用，从而实现电能转换成机械能。

1.2. 转子：转子是同步电动机的旋转部分，由一系列的永磁体或电磁体组成。

转子的磁场与定子的磁场进行相互作用，产生电磁转矩，驱动电动机的转动。

1.3. 轴承：轴承用于支撑转子的旋转，并降低摩擦力和能量损耗。

常见的轴承类型有滚动轴承和滑动轴承。

1.4. 外壳：外壳是同步电动机的保护壳体，具有保护电动机内部零部件免受外界环境侵害的作用。

2. 工作原理同步电动机的工作原理基于电磁感应和机械力学的基本原理，其主要过程包括以下几个步骤：2.1. 三相供电：同步电动机通常采用三相交流电源供电，其中每个相位的电压和频率都保持稳定。

通过与电源正确定时关系的控制器，将电流施加到电动机的定子绕组上。

2.2. 构建磁场：当电流通过定子绕组时，定子绕组中的电流会产生一个旋转磁场。

这个磁场的频率与供电电源的频率相同，通常为50Hz 或60Hz。

2.3. 磁场互作用：转子中的磁体或电磁绕组与定子中的旋转磁场相互作用。

由于磁场的作用，转子开始旋转，并与定子的旋转磁场同步运动。

2.4. 机械能输出：同步电动机将电能转换为机械能，通过转子的旋转产生轴承力矩，驱动机械设备的运动。

需要注意的是，同步电动机的转速是由供电电源的频率和极对数决定的。

在标准电网条件下，同步电动机的转速通常为1500转/分钟（50Hz频率）或1800转/分钟（60Hz频率）。

3. 应用领域同步电动机由于具有结构简单、工作可靠、效率高等特点，被广泛应用于各个领域，如：3.1. 工业生产：同步电动机可用于输送设备、压缩机、泵和风机等工业机械的驱动。

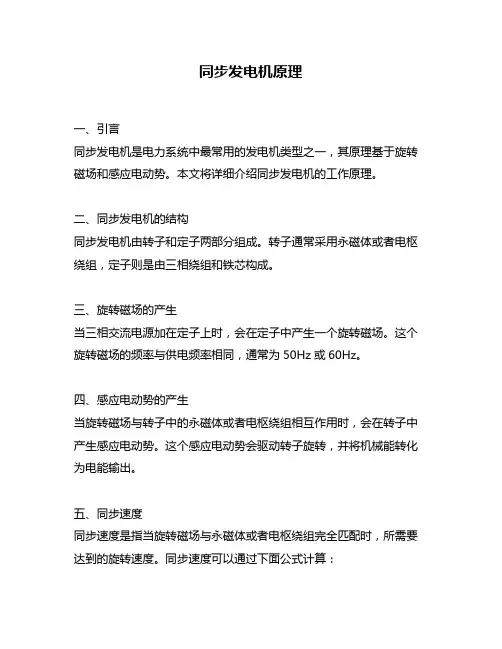

同步发电机原理一、引言同步发电机是电力系统中最常用的发电机类型之一，其原理基于旋转磁场和感应电动势。

本文将详细介绍同步发电机的工作原理。

二、同步发电机的结构同步发电机由转子和定子两部分组成。

转子通常采用永磁体或者电枢绕组，定子则是由三相绕组和铁芯构成。

三、旋转磁场的产生当三相交流电源加在定子上时，会在定子中产生一个旋转磁场。

这个旋转磁场的频率与供电频率相同，通常为50Hz或60Hz。

四、感应电动势的产生当旋转磁场与转子中的永磁体或者电枢绕组相互作用时，会在转子中产生感应电动势。

这个感应电动势会驱动转子旋转，并将机械能转化为电能输出。

五、同步速度同步速度是指当旋转磁场与永磁体或者电枢绕组完全匹配时，所需要达到的旋转速度。

同步速度可以通过下面公式计算：n = f / p其中n表示同步速度（单位：r/min），f表示供电频率（单位：Hz），p表示极对数。

六、同步发电机的稳态运行当同步发电机达到同步速度后，会产生一个与供电频率相同的感应电动势。

这个感应电动势会与供电端子上的电压相平衡，使得发电机可以稳态运行。

七、励磁系统为了保持同步发电机的稳态运行，需要在转子中加入励磁系统。

励磁系统通常由直流发生器和整流器组成，它们可以为转子提供所需的磁场。

八、调节系统当负载变化时，需要通过调节系统来控制同步发电机的输出功率。

调节系统通常由自动调压器和自动调频器组成，它们可以自动调整输出功率和频率。

九、总结同步发电机是一种基于旋转磁场和感应电动势原理工作的发电机。

其结构包括转子和定子两部分，通过旋转磁场产生感应电动势来驱动转子旋转并输出电能。

为了保持稳态运行，需要加入励磁系统和调节系统来控制输出功率和频率。

同步发电机的基本结构和工作原理同步发电机是一种采用电磁感应原理将机械能转化为电能的设备。

它是电力系统中最常用的发电机类型之一，其结构和工作原理对于我们深入了解发电机的工作机制具有重要意义。

本文将介绍同步发电机的基本结构和工作原理。

一、基本结构同步发电机的基本结构包括定子、转子、励磁系统和机械部分。

1. 定子：定子是发电机的不动部分，通常由一组三相绕组和铁心构成。

三相绕组均匀分布在铁心上，并通过定子上的三个相序对称的绕组实现电能的产生。

2. 转子：转子是发电机的旋转部分，通常由一组绕组和铁心构成。

转子的绕组称为励磁绕组，其目的是通过旋转产生磁通，并与定子磁通相互作用，从而引发电磁感应。

3. 励磁系统：励磁系统是发电机提供直流电源的部分，通常由励磁机、整流器和调压器组成。

励磁机通过机械能驱动，产生直流电流，并经过整流器和调压器进行稳定和调节。

励磁系统的主要功能是提供足够的电流，以激励转子产生磁通。

4. 机械部分：机械部分包括轴、轴承和飞轮等设备，用于支持转子的旋转以及传递机械能。

二、工作原理同步发电机的工作原理基于电磁感应和电磁力的相互作用。

1. 励磁：当发电机启动时，励磁机产生的直流电流通过励磁绕组，形成转子磁通。

转子磁通的大小和方向决定了转子在定子磁场中受到的电磁力。

若磁通与定子磁场同相，转子将受到斥力；若磁通与定子磁场反相，转子将受到吸力。

通过调整励磁电流的大小和方向，可以控制电机的输出功率和功角。

2. 电磁感应：当励磁电流形成转子磁通后，转子通过与定子磁场的相互作用，产生感应电动势并输出电能。

根据电磁感应定律，当转子绕组被电磁力驱动旋转时，绕组中将产生感应电动势，从而产生电流。

这些感应电流通过定子绕组，形成电磁场，并与转子磁场相互作用，维持着发电机的运转。

3. 同步：同步是指发电机输出的频率和电流与电网频率和电流相匹配。

在发电机输出电能时，通过调整励磁电流和转速来保持发电机的同步，以确保发电机与电网的稳定运行。

同步发电机结构及工作原理一、引言同步发电机是一种将机械能转化为电能的发电机。

同步发电机以其高效环保、维护简单、输出电能清洁等优势，逐渐取代传统的发电机结构，成为发电行业的主流。

本文旨在介绍同步发电机的结构及其工作原理。

首先，我们将从发电机各个部分的组成结构入手，详细介绍同步发电机的构造；其次，我们将探讨同步发电机的工作原理，带您了解其发电过程的全貌。

二、同步发电机结构同步发电机的结构非常复杂，主要可分为定子、转子、调节系统等三部分。

下面我们将详细了解这些结构部件。

1.定子定子是同步发电机最关键的部分之一。

它包括定子核心、绕组、接线盒和支架四个部分。

a. 定子核心定子核心是由硅钢片叠压而成，具有较高的磁导率和较低的磁滞损耗。

定子核心的作用是增强磁场，使同步发电机在发电时稳定工作。

b. 绕组绕组是定子的另一关键部分。

它是由一系列互相交错的线圈组成的。

定子绕组通常由铜线制成，这样可以减少电能损失。

绕组的作用是在磁场中产生电磁感应，从而产生电压。

c. 接线盒接线盒是定子的一个重要组成部分。

它主要用于将定子上的绕组与汽轮机组或其他输电线路相连接。

一般来说，同步发电机的接线盒都是封闭并防水的，以避免损坏。

d. 支架支架是定子的支撑结构。

它主要由铸铁或钢材制成，并通过铆钉与定子上的绕组和接线盒相连。

支架的作用是确保定子在高速旋转时保持平衡和稳定。

2.转子转子是同步发电机的旋转部分。

它是由转子轴、极套和转子互感器等组成的。

a. 转子轴转子轴是将转子固定在汽轮机的轴上的主轴。

它通常是由高强度合金钢制成，以支撑转子高速旋转时的重量。

b. 极套极套是同步发电机转子的一个重要部分。

它位于转子的一端，从而承受了定子中产生的磁场。

因此，极套通常是由软磁材料制成，如电力钢或纯铁。

c. 转子互感器转子互感器是同步发电机中一个非常重要的部分。

它主要用于将定子中的电能转换为转子中的电能，并将电能输出。

转子互感器是由线圈和磁芯组成的。

电机学第11章同步发电机的基本工作原理和结构同步发电机是一种利用电力机械装置将机械能转化为电能的设备。

它与其他发电机相比，具有稳定性高、功率因数优、无功功率调节范围广等特点，被广泛应用于电力系统中。

本文将介绍同步发电机的基本工作原理和结构。

一、同步发电机的基本工作原理同步发电机的基本工作原理是基于磁场的相互作用。

当同步发电机的转子与定子的磁场达到同步时，电机就能够正常运转并发电。

1. 磁场产生同步发电机中的磁场产生方式主要有两种：励磁电流产生磁场和永磁产生磁场。

励磁电流产生磁场通过电励磁方式，在定子绕组上通入一定的励磁电流，产生一个旋转的磁场。

这个旋转的磁场称为励磁磁场。

永磁产生磁场则是指在转子上安装具有恒定磁场的永磁体，这种磁场可以不需要外部电流供给而一直存在。

2. 磁场相互作用同步发电机的转子磁场与定子磁场之间会发生相互作用，从而产生电势差。

当转子的磁场与定子的磁场达到同步时，其相互作用最强，电势差也最大。

这个电势差就是同步发电机的输出电压。

3. 转子与定子的同步为了保持转子磁场与定子磁场的同步，同步发电机需要维持一个稳定的转速。

这可以通过机械方式（如涡轮机、风力机）或电子方式（如电子调速装置）来实现。

二、同步发电机的结构同步发电机的结构主要分为转子部分和定子部分。

下面将分别介绍。

1. 转子部分同步发电机的转子部分主要由转子铁心和励磁机构组成。

转子铁心是由导磁材料制成的，可以有效地导引磁场。

励磁机构则提供励磁电流，使转子产生磁场。

2. 定子部分同步发电机的定子部分主要由定子铁心、定子绕组和绕组固定装置组成。

定子铁心用来固定定子绕组，减少能量损耗。

定子绕组则是通过电流产生磁场，与转子产生相互作用。

三、同步发电机的应用同步发电机广泛应用于电力系统中，主要用于发电、补偿、调节等方面。

1. 发电同步发电机能够将机械能转化为电能，通过与电网连接，将发电产生的电能输送到电网供电。

在电网中，同步发电机能够提供稳定的电能，满足用户的用电需求。

同步发电机的基本结构和工作原理一、同步发电机的类型同步发电机按其原动机的不同，可分为汽轮发电机和水轮发电机两种。

在火电厂中，用汽轮机作为发电机的原动机，转速高（常为1500~3000r/min）；在水力发电站中，用水轮机作为发电机的原动机，转速低（通常在 1000r/min 以下）。

按发电机转子结构的不同，同步发电机可分为隐极式和凸极式两种，如图1-1 所示。

隐极式转子呈圆形，转速高，转子直径小，但长度长，汽轮发电机通常为隐极式。

凸极式转子具有突出的磁极，发电机的励磁绕组绕在磁极上，转速低，常用于水轮发电机。

按发电机与原动机的连接方式不同，同步发电机又有立式和卧式之分，汽轮发电机均为卧式的，水轮发电机两种型式都有；按冷却介质及冷却方式可分为：空气冷却、氢气冷却、水冷却和混合冷却方式等；按照发电机励磁方式来分，同步发电机可分为他励方式和自励方式；按发电机旋转部分划分，有旋转磁场式和旋转电枢式，以旋转磁场式发电机居多，其电枢绕组是定子的一部分，又叫定子绕组。

图1-1（a）隐极式；（b）凸极式二、同步发电机的基本结构同步发电机由定子(固定部分)和转子(转动部分)两部分组成。

1.定子定子是同步发电机的电枢部分,用以产生三相交流电能。

定子由定子铁芯、定子绕组、机座等组成。

定子铁芯由内圆冲有嵌线槽的硅钢片叠装而成,定子绕组用绝缘扁铜线或漆包线绕制而成,并三相对称地嵌放在定子铁芯槽内,如图1-1、图1-2 所示。

定子三相绕组通常接成星形,机座是用来固定铁芯和承受荷重的2.转子由上述,同步发电机的转子有两种结构型式,即凸极式和隐极式。

水轮发电机的转子是凸极式,凸极式转子由磁极铁芯、磁轭、励磁绕组、转子支架、转轴等主要部分组成。

磁极是用1~1.5mm 厚的钢板冲成磁极冲片后铆装成一个整体。

在磁极铁芯上套有励磁绕组。

励磁绕组是由扁铜线绕成,匝间垫有绝缘,励磁绕组与磁极本身之间隔有绝缘。

各励磁绕组串联后接到滑环上。

磁轭通常由整块钢板或用铸钢做成,它用来固定磁极,是磁路的一部分。
