DCS操作规程培训资料

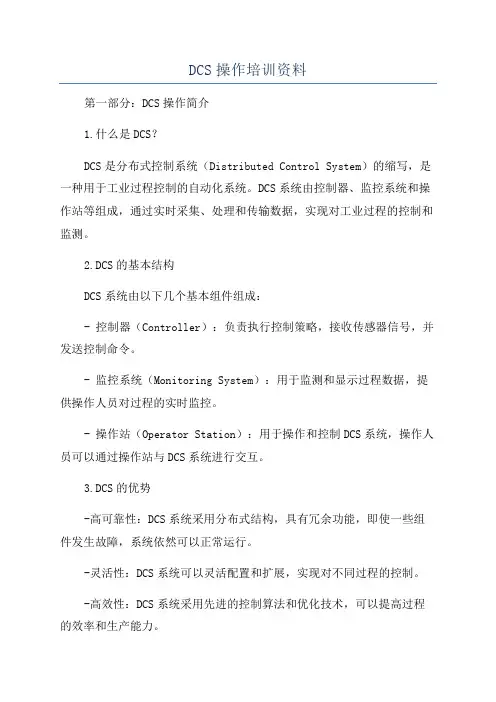

DCS操作培训资料第一部分：DCS操作简介1.什么是DCS？DCS是分布式控制系统（Distributed Control System）的缩写，是一种用于工业过程控制的自动化系统。

DCS系统由控制器、监控系统和操作站等组成，通过实时采集、处理和传输数据，实现对工业过程的控制和监测。

2.DCS的基本结构DCS系统由以下几个基本组件组成：- 控制器（Controller）：负责执行控制策略，接收传感器信号，并发送控制命令。

- 监控系统（Monitoring System）：用于监测和显示过程数据，提供操作人员对过程的实时监控。

- 操作站（Operator Station）：用于操作和控制DCS系统，操作人员可以通过操作站与DCS系统进行交互。

3.DCS的优势-高可靠性：DCS系统采用分布式结构，具有冗余功能，即使一些组件发生故障，系统依然可以正常运行。

-灵活性：DCS系统可以灵活配置和扩展，实现对不同过程的控制。

-高效性：DCS系统采用先进的控制算法和优化技术，可以提高过程的效率和生产能力。

-易维护性：DCS系统提供了诊断和故障排除功能，可以快速定位和修复故障。

第二部分：DCS操作流程1.启动DCS系统-打开主电源并确保电源正常。

-启动监控系统和操作站，登录DCS系统。

2.监测过程数据-在操作站上选择需要监测的过程，并显示相应的监测画面。

-实时监测过程数据，如温度、压力、流量等。

3.控制过程变量-根据过程需求，调整控制器参数。

如改变温度设定值，调整压力调节器增益等。

-发送控制信号，控制执行器，调整过程变量。

4.处理报警和故障-监测报警信息，如温度过高、压力异常等。

-根据报警信息，采取相应措施，如改变控制策略、停止设备等。

5.数据记录和分析-记录过程数据，以备日后分析和优化。

-进行数据分析，找出过程中的潜在问题，并提出改进建议。

第三部分：DCS操作注意事项1.安全操作-操作人员应了解工艺流程和设备特性，做到知识储备充足。

DCS安全操作规程范本1. 引言安全操作规程是为了保障人身安全、设备安全和环境安全，规范化和统一化操作行为，防范事故风险，确保生产运行的顺利进行。

本规程适用于所有有关人员，包括操作人员、维护人员和管理人员。

2. 安全责任2.1 管理层应制定健全的安全管理制度，明确相关人员的安全责任，并确保其落实。

2.2 操作人员应自觉履行安全责任，严格按照规程操作，确保操作的安全可靠。

2.3 维护人员应定期检查设备的安全状况，及时消除安全隐患。

3. 安全操作准则3.1 在进行任何操作前，操作人员应详细了解设备的工作原理、结构和性能。

3.2 操作人员应穿戴符合要求的个人防护装备，包括安全帽、耳塞、防护眼镜、防护手套等。

3.3 操作人员应熟悉紧急停机的方法和步骤，能够迅速有效地停止设备运行。

3.4 操作人员应定期接受安全培训和考核，确保其具备应对紧急情况的能力。

3.5 操作人员应按照规定的操作步骤进行操作，避免违章操作和随意操作。

3.6 操作人员应保持专注，并严禁在操作过程中进行与工作无关的行为，如玩手机、吸烟等。

3.7 操作人员应随时关注设备的运行状态，及时报告异常情况，确保及时处理。

4. 安全操作流程4.1 准备工作4.1.1 检查设备是否处于安全状态，是否具备正常运行条件。

4.1.2 穿戴个人防护装备。

4.1.3 获取所需的操作工具和材料。

4.2 操作步骤4.2.1 根据操作手册对设备进行逐一检查，确保各部件处于正常工作状态。

4.2.2 开启设备并调试设备运行参数。

4.2.3 监控设备的运行情况，及时发现并处理异常情况。

4.2.4 记录设备运行情况，并定期上报给相关部门。

4.3 清场工作4.3.1 关闭设备，并进行必要的清洁工作。

4.3.2 将工具和材料归位，做好设备的封存工作。

4.3.3 做好操作记录，包括操作人员、操作时间、操作内容等。

5. 紧急情况处理5.1 当发生设备故障、事故或其他紧急情况时，操作人员应立即停止设备运行，并按照应急预案进行处置。

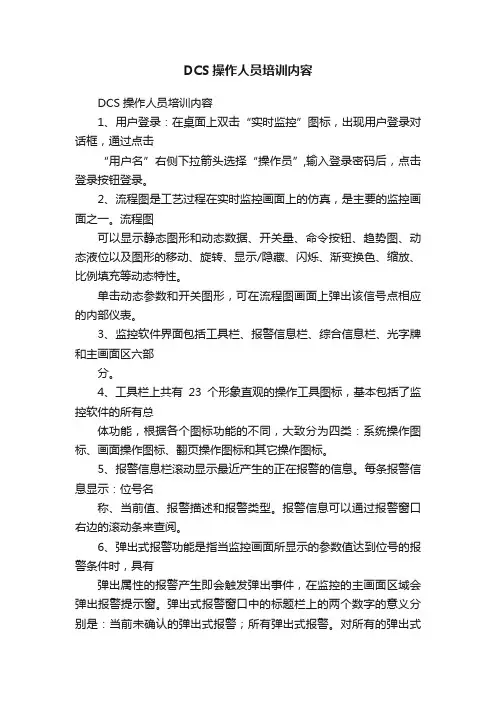

DCS操作人员培训内容DCS操作人员培训内容1、用户登录：在桌面上双击“实时监控”图标，出现用户登录对话框，通过点击“用户名”右侧下拉箭头选择“操作员”,输入登录密码后，点击登录按钮登录。

2、流程图是工艺过程在实时监控画面上的仿真，是主要的监控画面之一。

流程图可以显示静态图形和动态数据、开关量、命令按钮、趋势图、动态液位以及图形的移动、旋转、显示/隐藏、闪烁、渐变换色、缩放、比例填充等动态特性。

单击动态参数和开关图形，可在流程图画面上弹出该信号点相应的内部仪表。

3、监控软件界面包括工具栏、报警信息栏、综合信息栏、光字牌和主画面区六部分。

4、工具栏上共有23个形象直观的操作工具图标，基本包括了监控软件的所有总体功能，根据各个图标功能的不同，大致分为四类：系统操作图标、画面操作图标、翻页操作图标和其它操作图标。

5、报警信息栏滚动显示最近产生的正在报警的信息。

每条报警信息显示：位号名称、当前值、报警描述和报警类型。

报警信息可以通过报警窗口右边的滚动条来查阅。

6、弹出式报警功能是指当监控画面所显示的参数值达到位号的报警条件时，具有弹出属性的报警产生即会触发弹出事件，在监控的主画面区域会弹出报警提示窗。

弹出式报警窗口中的标题栏上的两个数字的意义分别是：当前未确认的弹出式报警；所有弹出式报警。

对所有的弹出式报警，应进行分析判断，然后进行相应的操作，不要轻易的进行确认操作。

7、监控画面中所显示的阀门、水泵、风机的设备图形符号的颜色，反应了就地阀门、水泵、风机的运行状态。

当图形颜色显示为红色时表示阀门在关闭状态，水泵、风机在停用状态；当图形颜色显示绿色时表示阀门在开启状态，水泵、风机在运行状态。

控制人员可通过观察设备颜色来掌握设备运行情况。

8、控制调节阀门有手动、自动两种控制模式。

在手动方式时通过手动输入阀门开度值来控制阀门的开大或关小，或者直接点击开、关进行操作。

在自动方式下，通过输入设定值，阀门根据设定值自动开大或关小。

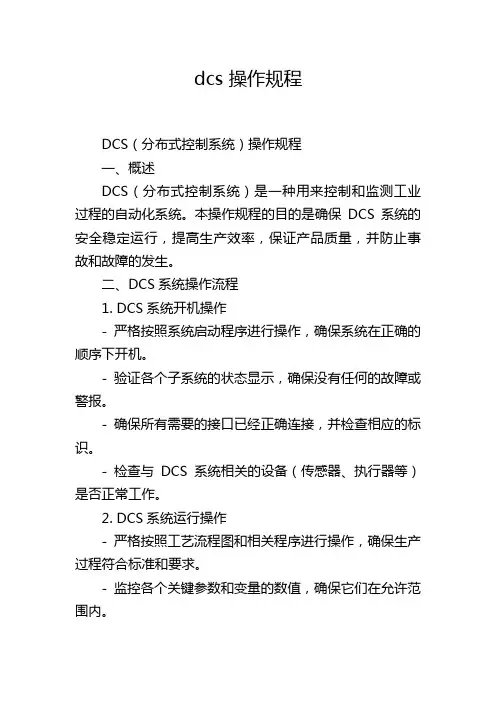

dcs 操作规程DCS（分布式控制系统）操作规程一、概述DCS（分布式控制系统）是一种用来控制和监测工业过程的自动化系统。

本操作规程的目的是确保DCS系统的安全稳定运行，提高生产效率，保证产品质量，并防止事故和故障的发生。

二、DCS系统操作流程1. DCS系统开机操作- 严格按照系统启动程序进行操作，确保系统在正确的顺序下开机。

- 验证各个子系统的状态显示，确保没有任何的故障或警报。

- 确保所有需要的接口已经正确连接，并检查相应的标识。

- 检查与DCS系统相关的设备（传感器、执行器等）是否正常工作。

2. DCS系统运行操作- 严格按照工艺流程图和相关程序进行操作，确保生产过程符合标准和要求。

- 监控各个关键参数和变量的数值，确保它们在允许范围内。

- 及时处理异常警报，确保能够快速响应。

- 定期进行设备巡检，确保设备的正常运行和维护。

3. DCS系统安全操作- 严格按照安全规程和程序进行操作，确保工作场所和人员的安全。

- 防止未经授权的人员接触DCS系统。

- 定期进行系统备份和数据存储，以防止数据丢失。

- 及时进行系统更新和修复，确保系统的安全性和稳定性。

4. DCS系统停机操作- 严格按照系统停机程序进行操作，确保系统在正确的顺序下停机。

- 断开与DCS系统相关的设备连接，并进行必要的标识。

- 关闭DCS系统的所有功能，并进行系统记录和报告。

三、DCS系统日常维护1. 定期检查系统设备及连接线路的完整性和可靠性，并及时进行修理和更换。

2. 定期检查系统的软件和硬件更新情况，及时安装和更新相关的驱动程序和补丁程序。

3. 建立完善的系统日志和报告，记录系统运行状态和报警情况，以便于检查和分析系统性能。

4. 参加相关培训和学习，掌握最新的DCS系统技术和操作知识。

四、DCS系统应急处理1. 在系统故障或紧急情况下，按照紧急处理程序进行操作。

2. 立即通知相关人员，并采取相应的紧急措施，以防止事故扩大。

自动化控制系统DCS安全操作规程DCS（分布式控制系统）是一种应用于工业控制领域的自动化系统，它通过多个分布式控制器和传感器来实现对生产过程的监控和控制。

在使用DCS进行工业生产时，安全操作是至关重要的，下面将为您介绍一份DCS安全操作规程，以确保工作人员的安全以及生产过程的稳定性。

1. 安全意识教育培训所有参与DCS操作的工作人员都必须经过安全意识教育培训，了解DCS系统的基本原理、操作方法以及遇到异常情况时的应急处理措施。

2. 严格遵守操作流程操作人员在进行DCS操作时必须严格按照操作流程进行，不得随意更改操作参数或跳过某个步骤。

操作流程应包括系统启动与关闭、参数设定、报警处理等内容。

3. 确认设备状态正常在操作前，操作人员必须确认所需的设备、传感器等都处于正常工作状态。

如有异常情况，要及时报修并等待维修人员处理完毕后再进行操作。

4. 控制参数设定在设定控制参数时，操作人员要遵循工艺要求，确保设定参数合理，并进行适当的范围限制，避免参数值过大或过小造成潜在风险。

5. 报警处理当DCS系统发生报警时，操作人员应立即停止当前操作，并查看报警信息，了解报警的原因和紧急程度。

对于高级别的报警，应及时向上级报告并按照应急措施进行处理。

6. 设备维护保养DCS系统的设备和传感器需要定期进行维护保养，以确保其正常工作。

操作人员应按照维护计划进行设备的检查、清洁和更换工作，并及时记录维护情况。

7. 数据备份与恢复操作人员应定期进行DCS系统的数据备份，并确保备份数据完整可靠。

在系统发生故障或数据丢失时，应能够及时进行数据恢复，避免对生产过程造成重大影响。

8. 紧急情况处理针对可能出现的紧急情况，操作人员应事先制定应急处理方案，并进行演练。

在紧急情况发生时，要立即按照预定方案进行处置，保证工作人员和设备的安全。

9. 记录与分析在DCS操作过程中，操作人员应及时记录操作参数、报警信息、维护情况等重要数据，并进行分析，以发现潜在问题，并及时采取改进措施。

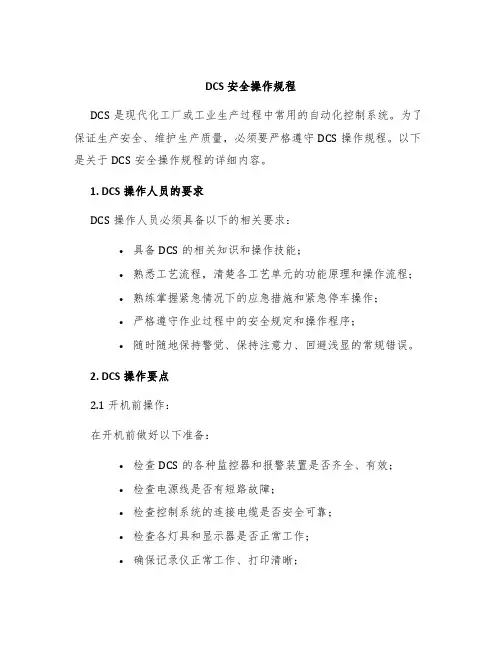

DCS安全操作规程DCS是现代化工厂或工业生产过程中常用的自动化控制系统。

为了保证生产安全、维护生产质量，必须要严格遵守DCS操作规程。

以下是关于DCS安全操作规程的详细内容。

1. DCS操作人员的要求DCS操作人员必须具备以下的相关要求：•具备DCS的相关知识和操作技能；•熟悉工艺流程，清楚各工艺单元的功能原理和操作流程；•熟练掌握紧急情况下的应急措施和紧急停车操作；•严格遵守作业过程中的安全规定和操作程序；•随时随地保持警觉、保持注意力、回避浅显的常规错误。

2. DCS操作要点2.1 开机前操作：在开机前做好以下准备：•检查DCS的各种监控器和报警装置是否齐全、有效；•检查电源线是否有短路故障；•检查控制系统的连接电缆是否安全可靠；•检查各灯具和显示器是否正常工作；•确保记录仪正常工作、打印清晰；•检查传感器或仪器表的连接是否可靠；•检查各控制阀门的工作状态是否正常。

2.2 运行中的操作：在DCS运行中，操作人员要遵守以下要点：•对操作环节进行全面、严格的检查；•准确掌握各种测量仪器的基本原理，保证数据检测的准确性；•对各工艺生产参数进行实时监测，控制合适的工艺参数，防止过程中的危险；•将各工艺过程中的数据进行及时记录，防止材料、设备、人员事故。

2.3 关机操作：在关机操作中，应该按照一定的流程，严格执行操作规程，这样才能防止一系列的事故地产生。

•先通过语音广播、信号灯或其他告警装置向相关人员发出停车信号；•确认各工程设备的工作情况，确认停车的安全；•关闭一级阀门或其它关闭措施，保证各部件和设备中没有物质流动，保证系统处于安全状态。

3. DCS操作要避免的错误在操作DCS时，应避免以下错误：•避免忽视告警、异常信息；•避免恐慌和慌乱，按照紧急预案进行操作；•避免为了 i快速解决问题而不采取安全措施，造成更严重的后果；•避免任何情况下发生违反规定操作的行为。

4. DCS操作安全在操作DCS时，操作人员应当时刻注意操作安全，对于安全问题，必须照章行事。

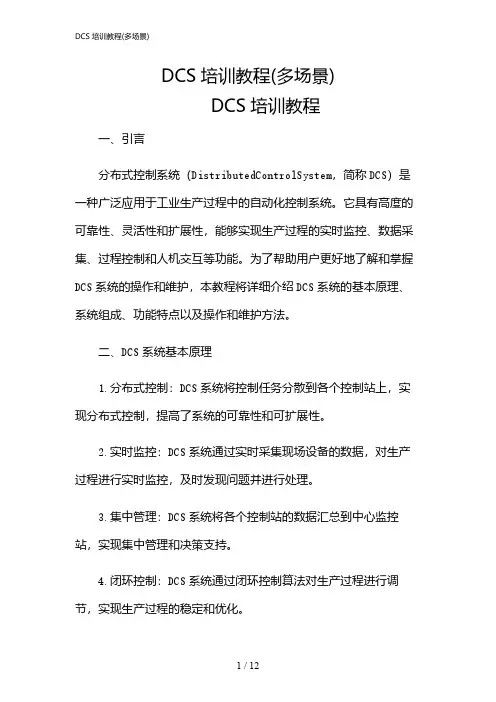

DCS培训教程(多场景)DCS培训教程一、引言分布式控制系统（DistributedControlSystem，简称DCS）是一种广泛应用于工业生产过程中的自动化控制系统。

它具有高度的可靠性、灵活性和扩展性，能够实现生产过程的实时监控、数据采集、过程控制和人机交互等功能。

为了帮助用户更好地了解和掌握DCS系统的操作和维护，本教程将详细介绍DCS系统的基本原理、系统组成、功能特点以及操作和维护方法。

二、DCS系统基本原理1.分布式控制：DCS系统将控制任务分散到各个控制站上，实现分布式控制，提高了系统的可靠性和可扩展性。

2.实时监控：DCS系统通过实时采集现场设备的数据，对生产过程进行实时监控，及时发现问题并进行处理。

3.集中管理：DCS系统将各个控制站的数据汇总到中心监控站，实现集中管理和决策支持。

4.闭环控制：DCS系统通过闭环控制算法对生产过程进行调节，实现生产过程的稳定和优化。

三、DCS系统组成1.控制站：控制站是DCS系统的核心部分，负责对现场设备进行监控和控制。

每个控制站通常包括处理器、输入/输出模块、通信模块等。

2.现场设备：现场设备包括传感器、执行器、变送器等，用于采集现场数据和执行控制指令。

3.通信网络：通信网络是连接各个控制站和现场设备的纽带，负责数据的传输和交换。

常见的通信网络有以太网、串行通信等。

4.操作站：操作站是DCS系统的人机交互界面，用于显示生产过程的实时数据和报警信息，以及进行操作和监控。

5.数据库服务器：数据库服务器用于存储和管理DCS系统的历史数据和配置信息。

四、DCS系统功能特点1.高可靠性：DCS系统采用冗余设计，保证系统的高可靠性。

在某个控制站或通信网络发生故障时，其他控制站可以接管其工作，确保生产过程的正常运行。

2.灵活性：DCS系统采用模块化设计，可以根据生产过程的需要进行灵活配置和扩展。

同时，DCS系统支持多种通信协议和接口，方便与其他系统进行集成。

不饱和树脂DCS生产操作工手册(初稿)一、阀门1.认识阀门：我们使用的阀门有切断阀、调节球阀、调节油阀（薄膜阀）。

这主要分成两部分，一是DCS画面显示阀门状况，二是现场阀门状况。

DCS中，切断阀为长方形阀头，阀头只有两种颜色，红和绿.。

所有切断阀阀身形状均为一致，为两个对三角和一个方块组成，方块是阀门开关命令按钮，阀门上面位置标注位号，切断阀阀身有三种颜色，红、绿、黄色;。

调节阀阀头为半圆形，并且在阀头位置上下摆布绿、橙黄两个数字，绿色为阀门开度按钮，橙黄色是回讯开度;现场中，是切断阀的，有一个显示有OPEN和CLOSED两种状态的阀头，调节阀则有一个方形的标有0~100刻度的盒子并带有指针。

0~100就是表示此阀门的开度从0%~100%，0时表示阀门开度为0，阀门没有打开，100时，表示阀门全开。

2.操作方式：开关切断阀时，只需点击阀头，在弹出的对话框中，选择开阀(绿色)或关阀（红色）。

开关调节阀时，点击调节阀头位置摆布的绿色数字，在弹出的对话框中输入所需要的阀门开度，回车即可。

3.状态显示：正常关闭切断阀时，DCS中状态是阀头阀身均为红色，现场显示CLOSED;正常开启切断门时，阀头和阀身均为绿色，现场显示为OPEN;当阀头显示一种颜色时，DCS中出现阀身与阀头颜色不一致均为错误，其中，当阀身出现黄色时，则为故障信号，均需立即到现场查看：现场要根据DCS中操作的意向，检查现场显示状态，判断错误情况，并立即通知机电维修同时上报班长、车间主任。

调节阀正常使用的情况下，阀头位置摆布的数字，红、绿误差不得超过3%，现场指针也应对应指示。

超出规定误差必须通知机电维修，并上报。

4.油阀门的操作注意事项：由于油路都是密闭循环管路，加之冷热的收缩膨胀等因素，用油设备任何时候都必须有敞口。

正常使用时，管路处于循环状态，不使用时，必须让一组出油阀处于打开状态。

开启热油加热时，一定要掌握速度，不能过快，阀门开度不能一次性过大，只能逐步加大，否则会导致油温迅速下降，影响升温速度。

DCS操作培训资料xx年xx月xx日•DCS系统介绍•DCS系统基础知识•DCS系统操作流程目录•DCS系统报警及故障处理•DCS系统维护及保养•DCS系统安全注意事项01 DCS系统介绍Distributed Control System（DCS）是一种分布式控制系统，它是一种集散式控制系统，将整个工业过程控制功能分散到多个控制器和操作站，通过网络实现数据传输和信息共享。

与传统的集中式控制系统相比，DCS系统具有更好的可靠性和灵活性，可以满足不同规模和复杂程度的工业过程控制需求。

1 2 3DCS系统采用冗余设计，控制器的关键部件如电源、CPU等都采用冗余备份，确保系统的高可靠性。

高可靠性DCS系统具有灵活的配置和扩展能力，可以方便地适应不同规模和复杂程度的工业过程控制需求。

灵活性DCS系统具有故障诊断和恢复功能，控制器和操作站可以方便地进行在线维护和升级。

易维护性DCS系统应用范围DCS系统广泛应用于石油、化工行业的生产过程控制中，可以实现对各种化学反应、分离、加热等工艺过程的精确控制。

石油、化工DCS系统在电力行业中的应用主要是对发电厂和变电站的控制，可以实现发电过程自动化、用电设备监控等功能。

电力行业DCS系统在制药行业中的应用主要是对药品生产线的控制，可以实现对药品加工、包装等工艺过程的精确控制。

制药行业DCS系统还可应用于水处理、造纸、钢铁等行业，实现对生产过程的有效控制。

其他行业02 DCS系统基础知识控制器负责整个DCS系统的运算和协调控制，包括输入输出模块、通信模块和主控模块等。

通信模块负责DCS系统各组件之间的数据通信和信号传输，包括交换机、路由器和集线器等。

主控模块作为控制器和IO模块之间的桥梁，负责将控制器的运算结果传输到IO模块，同时将IO模块采集的信号传输到控制器进行处理。

IO模块负责现场信号的采集和设备的控制，包括模拟量输入模块、模拟量输出模块、数字量输入模块和数字量输出模块等。

不饱和树脂DCS生产操作工手册(初稿)一、阀门1.认识阀门：我们使用的阀门有切断阀、调节球阀、调节油阀（薄膜阀）。

这主要分成两部分，一是DCS画面显示阀门状况，二是现场阀门状况。

DCS中，切断阀为长方形阀头，阀头只有两种颜色，红和绿.。

所有切断阀阀身形状均为一致，为两个对三角和一个方块组成，方块是阀门开关命令按钮，阀门上面位置标注位号，切断阀阀身有三种颜色，红、绿、黄色;。

调节阀阀头为半圆形，并且在阀头位置上下摆布绿、橙黄两个数字，绿色为阀门开度按钮，橙黄色是回讯开度;现场中，是切断阀的，有一个显示有OPEN和CLOSED两种状态的阀头，调节阀则有一个方形的标有0~100刻度的盒子并带有指针。

0~100就是表示此阀门的开度从0%~100%，0时表示阀门开度为0，阀门没有打开，100时，表示阀门全开。

2.操作方式：开关切断阀时，只需点击阀头，在弹出的对话框中，选择开阀(绿色)或关阀（红色）。

开关调节阀时，点击调节阀头位置摆布的绿色数字，在弹出的对话框中输入所需要的阀门开度，回车即可。

3.状态显示：正常关闭切断阀时，DCS中状态是阀头阀身均为红色，现场显示CLOSED;正常开启切断门时，阀头和阀身均为绿色，现场显示为OPEN;当阀头显示一种颜色时，DCS中出现阀身与阀头颜色不一致均为错误，其中，当阀身出现黄色时，则为故障信号，均需立即到现场查看：现场要根据DCS中操作的意向，检查现场显示状态，判断错误情况，并立即通知机电维修同时上报班长、车间主任。

调节阀正常使用的情况下，阀头位置摆布的数字，红、绿误差不得超过3%，现场指针也应对应指示。

超出规定误差必须通知机电维修，并上报。

4.油阀门的操作注意事项：由于油路都是密闭循环管路，加之冷热的收缩膨胀等因素，用油设备任何时候都必须有敞口。

正常使用时，管路处于循环状态，不使用时，必须让一组出油阀处于打开状态。

开启热油加热时，一定要掌握速度，不能过快，阀门开度不能一次性过大，只能逐步加大，否则会导致油温迅速下降，影响升温速度。

DCS安全操作规程DCS（分布式控制系统）是一种由集中控制器和分散在整个系统中的控制单元组成的自动化控制系统，广泛应用于电力、化工、石油、天然气等工业领域。

为了保证DCS系统的安全运行，制定一套完善的安全操作规程非常重要。

下面将从操作前准备、操作过程中以及事故处理等方面详细介绍DCS的安全操作规程。

一、操作前准备1.检查设备状态：在进行任何操作之前，操作人员应当确认设备的状态正常，例如温度、压力、流量、液位等参数是否在安全范围内。

2.确认设备控制状态：操作人员应当核实设备的控制状态，确保设备处于手动状态，防止误操作导致事故的发生。

3.准备工作票：在进行任何操作之前，操作人员应当准备工作票，详细记录操作步骤、安全注意事项以及操作人员的签名等信息。

4.紧急救援准备：操作人员应当熟悉紧急救援流程和设备紧急停止按钮的位置，并确保相关人员能够迅速到达现场。

二、操作过程中1.严格按照操作步骤进行：操作人员应当严格按照工作票中的操作步骤进行操作，不得随意更改或省略任何步骤，防止操作错误导致事故。

2.注意观察仪表参数变化：操作人员应随时注意观察仪表参数的变化，如有异常情况及时采取措施，例如停机、报警等。

3.注意操作环境安全：操作人员应注意操作环境的安全，确保操作区域无杂物堆放、无易燃易爆物品，并配备必要的个人防护装备，如防护眼镜、手套等。

4.禁止擅自调整控制参数：除非经过相关部门的批准，操作人员严禁擅自调整控制参数，以避免设备过载、破坏和事故的发生。

三、事故处理1.发生事故应立即停机：在发生事故的情况下，操作人员应立即停机，并采取安全措施，保护现场的其他人员和设备。

2.报告上级领导和维护人员：操作人员应立即向上级领导和维护人员报告事故情况，配合进行事故原因分析，并参与制定事故处理方案。

3.安全警示标识：在事故处理过程中，操作人员应设置相关的警示标识，提醒其他人员注意安全，并设立安全隔离区域。

4.修复设备并复查：在事故处理完毕后，操作人员应跟踪设备的修复情况，并进行必要的复查和试运行，确保设备恢复正常并达到安全运行要求。
