AC沥青配合比设计完整版

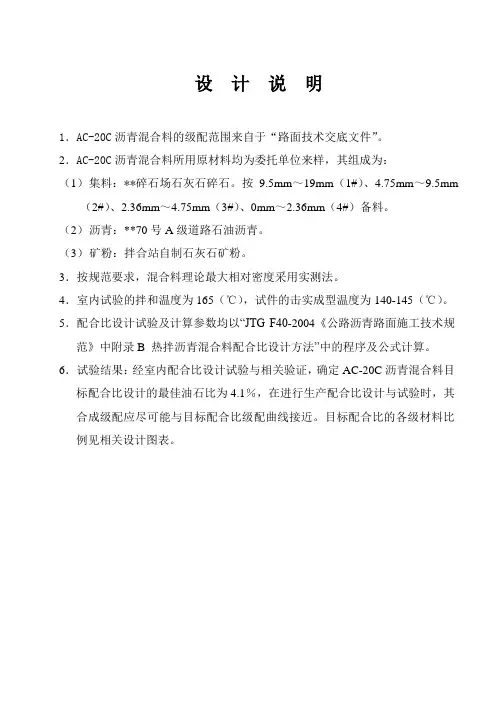

设计说明1．AC-20C沥青混合料的级配范围来自于“路面技术交底文件”。

2．AC-20C沥青混合料所用原材料均为委托单位来样，其组成为：（1）集料：**碎石场石灰石碎石。

按9.5mm～19mm（1#）、4.75mm～9.5mm （2#）、2.36mm～4.75mm（3#）、0mm～2.36mm（4#）备料。

（2）沥青：**70号A级道路石油沥青。

（3）矿粉：拌合站自制石灰石矿粉。

3．按规范要求，混合料理论最大相对密度采用实测法。

4．室内试验的拌和温度为165（℃），试件的击实成型温度为140-145（℃）。

5．配合比设计试验及计算参数均以“JTG F40-2004《公路沥青路面施工技术规范》中附录B 热拌沥青混合料配合比设计方法”中的程序及公式计算。

6．试验结果：经室内配合比设计试验与相关验证，确定AC-20C沥青混合料目标配合比设计的最佳油石比为4.1％，在进行生产配合比设计与试验时，其合成级配应尽可能与目标配合比级配曲线接近。

目标配合比的各级材料比例见相关设计图表。

一．原材料试验1．沥青试验结果2.集料试验（1）集料原材料来样筛分试验结果（3）各级粒径集料的相对密度试验结果（5）细集料试验结果二．AC-20C沥青混合料技术要求1．AC-20C型沥青混合料设计级配范围2．AC-20C沥青混合料技术指标要求孔隙率不是整数时，由内插确定要求的矿料间隙率最少值。

三．AC-20C型沥青混合料配合比试验1．各级集料在混合料中的比例及合成级配AC-20C混合料矿料合成级配曲线如下图所示：2．目标配合比马歇尔试验结果AC-20C型沥青混合料沥青用量确定图从上表及图中可以得出AC-20C沥青混合料指标与油石比的关系如下：设计空隙率为4.0%，从上图及表中可知，OAC1=4.08%（密度没有出现峰值），各项指标符合技术要求的油石比范围OAC mix~OAC max为3.86%~4.42%，因此：OAC2=（OAC mix+OAC max）/2=4.14%。

检测报告工程名称：/
检测项目：AC-13C目标配合比设计
委托单位：/
发送日期：/
检测报告
项目负责：
报告审批：
批准：
检测报告
审核：主检：
共 4 页，第1页附：配合比设计及检测
1.送样集料筛分和密度试验结果
2.AC-13C沥青混和料目标配合比设计
2.1 AC-13C沥青混合料初试级配设计
设计成C、M和F三种不同粗细程度的级配结构，具体见附表2，示意图见附图1。

附表2 AC-13C沥青混合料级配组成设计
共 4页，第3页2.2 矿料级配的确定
结合以往工程经验，确定本配比设计中的初始沥青用量采用4.6（％）（油石比）。

用油量为4.6%时C、M、F三级配的沥青混合料的空隙率和矿料间隙率结果见附表3。

附表3
为AC-13C，因此，选C级配作为目标级配。

共 4 页，第4页2.3 最佳沥青用量的确定。

检测报告工程名称： /检测项目： AC-13C目标配合比设计委托单位： /发送日期： /检测报告项目负责：报告审批：批准：检测报告附：配合比设计及检测1.送样集料筛分和密度试验结果2.AC-13C沥青混和料目标配合比设计2.1 AC-13C沥青混合料初试级配设计设计成C、M和F三种不同粗细程度的级配结构，具体见附表2，示意图见附图1。

附表2 AC-13C沥青混合料级配组成设计料堆比例,% 通过下列筛孔尺寸（mm）的百分通过率（%）料仓C级配M级配F级配筛孔C级配M级配F级配4＃（10～15）30 22 330. 7.3 7.7 6.6 0.15 8.3 8.8 7.43＃（5～10）25 28 25 0.3 10.0 10.8 8.9 0.6 13.5 14.9 11.92＃（3～5）8 7.5 10 1.18 18.6 20.9 16.32.36 30.5 34.8 26.51＃（0～3）35 41 30 4.75 45.3 50.3 42.3 9.5 71.2 78.8 68.4矿粉 2 1.5 2 13.2 97.9 98.5 97.7 合成毛体积γsb2.690 2.668 2.697 16 100 100 100 合成表观γsa2.705 2.702 2.707 19 100 100 100附图1 AC-13C沥青混合料级配结构示意图2.2 矿料级配的确定结合以往工程经验，确定本配比设计中的初始沥青用量采用4.6（％）（油石比）。

用油量为4.6%时C、M、F三级配的沥青混合料的空隙率和矿料间隙率结果见附表3。

附表3中，三个级配的体积指标均满足设计要求，根据设计文件的要求沥青混合料类型为AC-13C，因此，选C级配作为目标级配。

2.3 最佳沥青用量的确定附表5 马歇尔混合料设计试验结果与混合料特性试验项目油石比（%）要求/ 4.0 4.3 4.6 4.9 5.2 / 毛体积相对密度 2.344 2.351 2.360 2.368 2.381 /理论最大相对密度 2.477 2.474 2.471 2.467 2.461 / 空隙率(%) 5.4 5.0 4.5 4.0 3.2 4～6 矿料间隙率 (%) 16.2 16.2 16.1 16.1 15.8 / 饱和度 (%) 66.7 69.2 72.1 74.9 79.6 65～75 稳定度( kN) 11.01 11.10 11.81 10.66 10.96 ≥8.0流值(mm) 1.5 2.3 3.0 2.8 1.9 1.5～4根据马歇尔的试验结果，所选的沥青用量围，密度没有出现最大值,取目标空隙率4.0%对应的油石比4.88%为OAC1，即OAC1=4.88%，再从图上查得计算得之，即OACmin=4.02%，OACmax=4.88%，即OAC2=(OACmin+OACmax)/2=（4.02+4.88）/2=4.45%。

AC-20C沥青混合料目标配合比设计报告主要仪器设备一览表参加试验检测人员一览表目录1概述 (1)2主要设计依据及试验仪器 (1)2.1主要设计依据 (1)2.2主要试验仪器 (1)3设计结论 (1)4设计过程 (2)4.1岩石鉴定 (2)4.2试验用原材料技术性质 (2)4.3矿质混合料组成设计 (6)4.4沥青混合料马歇尔试验结果 (8)4.5沥青混合料浸水马歇尔试验 (9)AC-20C沥青混合料目标配合比设计报告1概述1．进行原材料各项物理力学指标试验，并判断材料的性能；2．按集料的筛分结果，并按《公路沥青路面施工技术规》及“设计文件”中对AC-20C 型沥青混合料矿料级配围的要求，对其进行矿料组成设计；3．按《公路工程沥青及沥青混合料试验规程》的规定，进行沥青混合料马歇尔试验，确定出最佳沥青用量；4．依据确定的最佳沥青用量，进行沥青混合料水稳定性检测；2主要设计依据及试验仪器2.1主要设计依据《公路工程集料试验规程》（JTG E42-2005）《公路工程沥青及沥青混合料试验规程》（JT G E20-2011）《公路沥青路面设计规》（JTG D50-2006）《公路沥青路面施工技术规》（JTG F40-2004）2.2主要试验仪器采用的主要试验仪器有：自动针入度仪（SYD-2801F）、烘箱（101-4）、沥青混合料拌和机（SYD-F02-20）、电子天平（HX100001）、车辙试验机（YLDCZ-8S）、轮碾成型机（YLDCX-6）、脱模器（LST-80）、马歇尔自动击实仪（ZYJ-H）、低温延度仪（SYD-4508G）、全自动软化点仪（SYD-2806H）、标准筛（0.075~90mm）、恒温水槽（HWY-501A）等。

3设计结论（1）最终确定的矿料级配组成通过毛体积相对密度、VV、VMA、VFA、马歇尔稳定度和流值等技术指标进行筛选，最终确定级配组成见表1。

表1 级配组成（2）马歇尔法确定最佳油石比为4.35%（折算最佳沥青用量为4.2%），结果见表2、3。

AC-13型沥青混凝土配合比设计报告（K691+000沥青混凝土拌合厂）工程名称：G214线清水河至结古段二级公路路面工程监理单位：内蒙古交通建设监理咨询有限责任公司施工单位：青海省公路工程建设总公司施工桩号：K675+000—K705+000报告日期：2005—7—6AC-13型沥青混凝土配合比设计报告一.前言本工程位于G214线清（水河）至结（古）段，地处规范规定的寒区。

施工段落K675+000-K705+000段，共计30公里。

面层设计厚度5㎝,规格采用AC-13型。

二.原材料2.1.沥青沥青由业主统购，为新疆克拉玛依生产的重交A-130A石油沥青。

沥青进场后即进行了抽检，经检验沥青三大指标符合规范要求，详细数据如表1。

表1 沥青质量试验结果根据中国气象站1961-2000年气温统计资料显示，56034号区站（清水河地区）7天平均高气温为18℃，极端最低气温为-43℃。

根据计算，该地区路面预计高温度T20㎜=40.33℃,路面表面预计低温度T SURF=-35.24℃.该沥青经试验计算分析，属溶凝胶型沥青，当量软化点T800=43.37℃,当量脆点T1.2=-21.3℃,当量脆点距路面表面预计低温度尚有13.94℃的差值，只能在配合比设计中尽可能地提高沥青用量，尽最大限度地避免路面低温裂缝。

2.2.粗集料采用大型反击式联合破碎机破碎，破碎机生产三种矿料，S10碎石，S12碎石和S15石屑。

10-15㎜碎石13.2㎜筛上筛余量偏多，不符合S10规格，但不影响使用。

5-10㎜碎石符合S12规格，0-5㎜石屑符合S15规格。

各种材料筛分结果如表2。

表2 各种粗集料的筛分结果按规范对碎石质量的检验结果如表3，各项指标均符合规范要求，可以使用。

表3 各种粗集料的质量规格2.3.细集料采用本地河砂，细度模数3.63，属粗砂。

级配偏粗，但不影响使用。

质量符合规范要求，可以使用。

各项指标如表4和表5。

2.4.填料采用石灰石粉作填料，石灰石矿粉的质量及规格符合要求，可以使用。

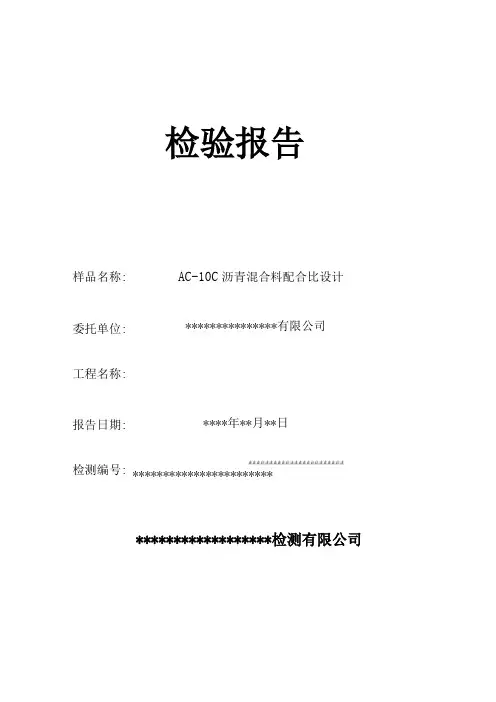

检验报告工程名称:止止止止止止止止止止止止止止止止止止止止止止止*****************************************检测有限公司报告日期:****年**月**日样品名称:AC-10C 沥青混合料配合比设计委托单位:***************有限公司检测编号:检测报告批准: 审核: 检测:页1.材料沥青材料AC-10C 采用70#沥青。

其主要实测性能指标如表1。

表1 70#沥青的基本性能试验项目(沥青实测性能 技术要求针入度(25℃,100g,5s) 25℃ 70 60〜80 延 M （5cm/min ） cm15℃>100三100 软化点(R&B)℃三46集料筛分！AC-10C 混合料的集料采用洁净、干燥、表面粗糙的破碎卵石、石灰石。

石灰石规格有： 5-10，破碎卵石规格有3-5，细集料采用0-5机制砂，矿粉采用细磨石灰石粉。

各种集料的颗 粒组成见表2。

实测上述集料的各种性能见表3:《表3各种集料的实测性能第2页，共6页表2各种集料的颗粒组成级配及配合比根据级配要求，由表2中各种集料的颗粒组成设计出矿料合成级配见表4,合成级配通过率如图1所示。

表4 AC-10c合成级配计算表选用的AC-10C混合料配合比为：矿粉：0-5:3-5:5-10=7%:40%:20%:33%。

100io ----------------------------[I -------------------------- 1--------------------- 1 --------------------- 1 --------------------- 1 -------------------- 1 --------------------- 1--------------------- 1 ------------ --- -- T13.2 g. 5 4. 75 2.36 1. 18 □. 6 0. 3 0. 15 □. 075合成级配通过率示意图一e一下限一■—上限4 合成或断图1合成级配通过率示意图混合料最佳油石比试验，〜按％的间隔取％、％、％、％、%; 5个不同的油石比分别成型马歇尔试件。

AC-25沥青混合料目标配合比设计说明该配合比是根据原材料的性能及混合料的技术要求进行计算，并经试验室试配、调整后确定，满足设计和施工要求。

配合比设计中沥青采用韩国SK株式会生产的SK牌AH-70道路石油沥青，现将试验成果报告如下：一、试验内容1、原材料试验对平度市黑羊山料场提供的石灰岩集料和平度市大沽河的砂进行筛分试验及表观密度、毛体积密度和吸水率等试验；对莱西望城谭格庄矿粉加工厂的矿粉进行了亲水系数、筛分和表观相对密度试验；对韩国SK株式会生产的SK牌AH-70道路石油沥青进行了针入度、延度及软化点三大指标试验.二、试验说明1、本次试验严格按照交通部颁发的《公路沥青路面施工技术规范》（JTG F40-2004）、《公路工程沥青及沥青混合料试验规程》（JTJ052-2000）和《公路集料试验规程》（JTG E42-2005）；2、在沥青混合料时间的成型过程中，沥青加热温度为158℃、矿料加热温度为180℃，沥青混合料拌和温度为160℃、击实温度为145℃。

3、混合料最大理论相对密度采用真空法实测，沥青混合料马歇尔试件毛体积密度采用表干法测定。

三、计算说明1、合成矿料的有效相对密度γseγse=（100-P b）/（100/γt-P b/γb）式中：γse——合成矿料的有效相对密度;本次试验矿料有效相对密度根据真空法实测最大相对密度进行反算。

P b——试验采用的沥青用量(占混合料总量的百分数),%;γt——试验沥青用量条件下实测得到的最大相对密度，无量纲；γb——沥青的相对密度（25℃/25℃），无量纲。

2、矿料混合料的合成毛体积相对密度γsbγsb=100/（P1/γ1+P2/γ2+…+Pn/γn）式中：P1、P2、…、Pn——各种矿料成分的配合比，其和为100；γ1、γ2、…、γn——各种矿料相应的毛体积相对密度，矿粉以表观相对密度代替。

3、试件的最大理论相对密度γt本次试验该指标采用了理论密度仪实测。

AC－20沥青中面层目标配合比设计十天高速公路H-M02标AC－20沥青中面层目标配合比设计说明一、设计使用规范、规程及标准1、《公路工程集料试验规程》JTG E42－2005；2、《公路工程沥青及沥青混合料试验规程》JTJ 052－2000；3、《公路沥青路面施工技术规范》JTG F40－2004；4、《高速公路路面施工技术指南》。

5、国家高速公路十堰至天水联络线陕西境内安康至汉中公路路面工程施工招标文件。

二、原材料情况1、沥青：采用壳牌A级90号道路石油沥青改性为SBS（I-C）改性沥青,各项指标均符合技术指南及规范要求如下表；2、矿质材料：①粗集料：采用西乡清泉石料厂生产的石灰岩碎石，粘附性5级，规格为19～26.5mm、9.5～19mm、4.75～9.5mm、2.36～4.75mm。

②细集料:采用西乡清泉石料厂生产的机制砂，规格0～2.36mm③填料：采用沥青拌合站石灰岩磨细矿粉。

三、矿质混合料级配组成根据组成材料筛分试验结果，经试配最后确定一组级配,各种材料比例为19～26.5mm、9.5～19mm、4.75～9.5mm、2.36～4.75mm：0~2 .36mm机制砂：矿粉＝6：33：23：9：26：3，详见矿料级配设计计算表。

四、马歇尔试验1、计算矿料的合成毛体积密度γsb及合成表观相对密度γsaγsb=100/(6/2.708+33/2.708+23/2.701+9/2.688+26/2.672+3/2.713)=2.695γsa=100/(6/2.729+33/2.735+23/2.729+9/2.725+26/2.718+3/2.713)= 2.727 2、预估适宜的油石比Pa根据以往经验预估适宜的油石比P a= 4.0P b= P a/（100+ P a）×100=4.0/(100+4.0) ×100=3.853、以预估的油石比为中值，按0.5%间隔，取5个不同的油石比分别成型试件，采用表干法测定毛体积相对密度。

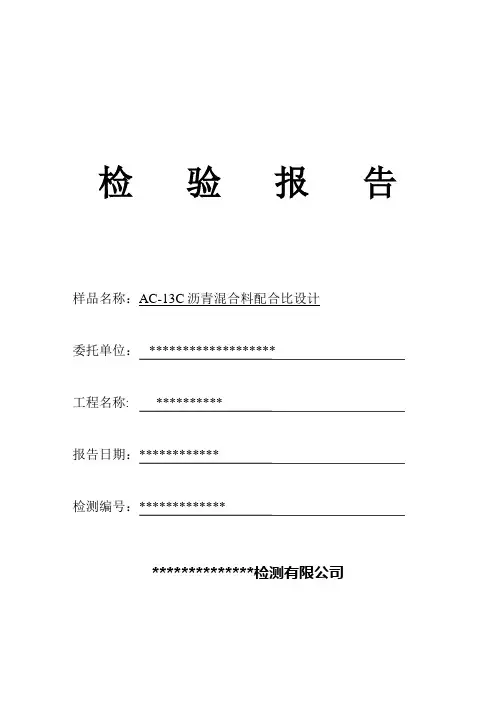

检验报告样品名称：AC-13C沥青混合料配合比设计委托单位： *******************工程名称: **********报告日期：************检测编号：***************************检测有限公司第1页，共6页检测报告批准：审核：检测：1材料第2页，共6页1.1沥青材料AC-13C采用70#沥青。

其主要实测性能指标如表1所示：表1 70#沥青的基本性能1.2集料筛分AC-13C混合料的集料采用洁净、干燥、表面粗糙的破碎卵石、碎石。

破碎卵石规格有：10-15、碎石有5-10，细集料采用0-5机制砂，矿粉采用细磨石灰石粉。

各种集料的颗粒组成见表2。

1.3集料性能实测上述集料的各种性能见表3：表3 各种集料的实测性能2AC-13C沥青混合料设计第3页，共6页2.1级配及配合比根据级配要求，由表2中各种集料的颗粒组成设计出矿料合成级配见表4，合成级配通过率如图1所示。

表4 AC-13C合成级配选用的AC-13C混合料配合比为：矿粉:0-5:5-10:10-15=5%:42%:29%:24%。

图1 合成级配通过率示意图2. 2混合料最佳油石比实验按0.5%的间隔取4.0%、4.5%、5.0%、5.5%、6.0%；5个不同的油石比分别成型马歇尔试件。

实测不同油石比时混合料试件的各项技术指标，取满足技术指标要求的油石比为最佳设计油石比。

马歇尔实验结果见表5，根据马歇尔稳定度实验结果，分别绘制稳定度、流值、空隙率、饱和度与油石比的关系如图2-图7所示：表5 不同油石比混合料马歇尔实验结果第4页，共6页第5页，共6页图2 毛体积密度-油石比图3 空隙率-油石比图4 矿料间隙率-油石比图5 有效沥青饱和度-油石比图6 稳定度-油石比图7 流值-油石比而可计算最佳油石比初始值OAC1：OAC1=（a1+ a2+ a3+ a4）/4=4.58%同时，根据沥青混合料的马歇尔实验技术标准，求出各项指标均符合技术标准的沥青用量OAC min~OAC max，计算沥青最佳油石比的初始值OAC2：OAC2=（OAC min+ OAC max）/2=4.5%根据OAC1和OAC2综合确定最佳油石比OAC：OAC=（OAC1+ OAC2）/2=4.5%结论：AC-13C最佳油石比为4.5% 。

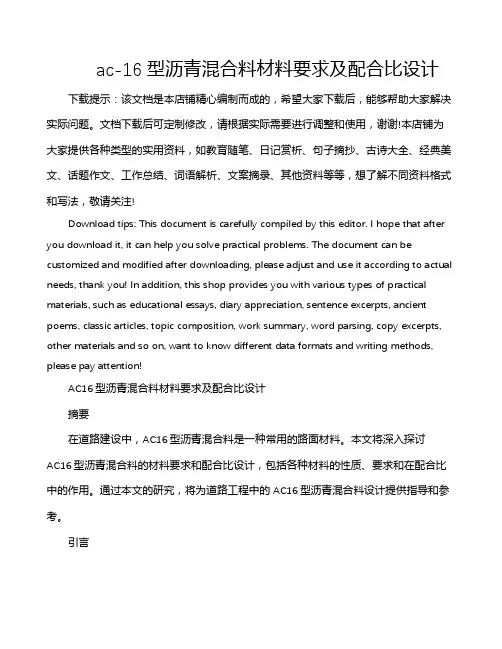

ac-16型沥青混合料材料要求及配合比设计下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!AC16型沥青混合料材料要求及配合比设计摘要在道路建设中，AC16型沥青混合料是一种常用的路面材料。

检测报告工程名称：/检测项目：AC-13C目标配合比设计委托单位：/发送日期：/页脚内容1检测报告项目负责：报告审批：批准：页脚内容2页脚内容3检测报告共1页，第1页审核：主检：共4 页，第1页附：配合比设计及检测1.送样集料筛分和密度试验结果附表1 送样集料和矿粉、沥青检测结果共4 页，第2页页脚内容72.AC-13C沥青混和料目标配合比设计2.1 AC-13C沥青混合料初试级配设计设计成C、M和F三种不同粗细程度的级配结构，具体见附表2，示意图见附图1。

附表2 AC-13C沥青混合料级配组成设计页脚内容8矿粉2 1.5213.297.998.597.7合成毛体积γsb2.690 2.668 2.69716100100100合成表观γsa2.705 2.702 2.70719100100100附图1 AC-13C沥青混合料级配结构示意图共4页，第3页页脚内容92.2 矿料级配的确定结合以往工程经验，确定本配比设计中的初始沥青用量采用4.6（％）（油石比）。

用油量为4.6%时C、M、F三级配的沥青混合料的空隙率和矿料间隙率结果见附表3。

附表3 初试级配结构的空隙率和矿料间隙率附表4 设计文件对VMA的要求页脚内容10附表3中，三个级配的体积指标均满足设计要求，根据设计文件的要求沥青混合料类型为AC-13C，因此，选C级配作为目标级配。

共4 页，第4页2.3 最佳沥青用量的确定附表5 马歇尔混合料设计试验结果与混合料特性页脚内容11矿料间隙率(%)16.216.216.116.115.8/饱和度(%)66.769.272.174.979.665～75稳定度( kN)11.0111.1011.8110.6610.96≥8.0流值(mm) 1.5 2.3 3.0 2.8 1.9 1.5～4根据马歇尔的试验结果，所选的沥青用量范围内，密度没有出现最大值,取目标空隙率4.0%对应的油石比4.88%为OAC1，即OAC1=4.88%，再从图上查得计算得之，即OACmin=4.02%，OACmax=4.88%，即OAC2=(OACmin+OACmax)/2=（4.02+4.88）页脚内容12页脚内容13页脚内容14。

控制编号：TJSZ—512—02报告编号：2005—LQ0662-04委托协议编号：2005—LQ0662报告总页数：12白集高速一合同（二分部）AC—20型沥青混合料目标配合比设计报告（GTM配合比设计方法）委托单位：二连至河口国道主干线白集段高速公路第一合同段中铁十六局项目部天津市市政工程质量检测中心站报告日期：2005年07月08日报告批准：报告审核：负责人及报告编写：参加人员：注意事项：1.本报告无质检报告专用章无效。

2.报告涂改作废。

3.本报告结果只对来样负责。

地址：天津市河西区平山道39号邮编：300074 电话：（022）233511201. 任务来源受白集高速公路第一合同段中铁十六局项目部委托，进行白集高速一合同二分部中面层AC-20型沥青混合料目标配合比设计。

2. 依据主要技术规范、试验规程JTG F40-2004《公路沥青路面施工技术规范》JTJ052—2000《公路工程沥青及沥青混合料试验规程》JTJ058—2000《公路工程集料试验规程》3. 原材料性质分析白集高速沥青路面中面层采用AC-20型沥青混合料。

各原材料产地为：内蒙振兴碎石场产粗、细集料，石灰岩矿粉及生石灰。

沥青为秦皇岛中油石化有限公司沥青厂提供的金鹿牌石油沥青。

试验样品由委托方提供。

3.1 沥青对石油沥青按JTG F40-2004《公路沥青路面施工技术规范》要求进行了规定项目的试验检测。

试验检测结果见表1。

检测结果表明该样品符合90号A级沥青技术要求3.2 矿料沥青混合料中的矿料包括粗集料、细集料及矿粉和生石灰。

3.2.1 粗集料粗集料规格为10mm～20mm、5mm～10mm、3mm～5mm，试验项目及试验结果见表2。

试验结果表明，粗集料各项指标符合JTG F40—2004《公路沥青路面施工技术规范》关于高速公路及一级公路沥青混合料用粗集料的技术要求。

3.2.2 细集料细集料采用0mm～3mm细集料，试验项目及试验结果见表3。

AC20沥青混合料配合比设计报告一、引言AC20沥青混合料是一种常用于路面铺设的材料，具有较好的抗裂性和抗变形性能。

为了确保AC20沥青混合料在使用过程中能够具备稳定的性能和寿命，需要进行合理的配合比设计。

本报告将从沥青粘结剂、骨料、稳定剂和添加剂等方面综合考虑，提出一种合理的AC20沥青混合料配合比设计。

二、沥青粘结剂的选择三、骨料的选择和配合比骨料在混合料中起到提供强度和稳定性的作用。

为了获得较好的耐久性和稳定性，需要选择合适的骨料类型和粒径配合比。

在本次设计中，选择玉石骨料、砂石骨料和碎石骨料作为AC20沥青混合料的三种骨料类型。

根据实际情况，设计骨料的粒径配合比。

四、稳定剂的选择和配比稳定剂是为了提高AC20沥青混合料的稳定性和耐久性，调节混合料强度和变形性能。

在本次设计中，选择抗剪稳定剂作为稳定剂，并进行适当的配比。

五、添加剂的选择和配比添加剂可以改善混合料的性能和工艺性能，提高AC20沥青混合料的耐水性、抗老化性和抗应力软化性。

根据实际需要进行添加剂的选择和配比。

六、混合料配合比设计根据前述的沥青粘结剂、骨料、稳定剂和添加剂选择结果，进行混合料的配合比设计。

根据使用要求和实际情况，确定沥青黏度或回弹值、最佳骨料配合比、最佳稳定剂配比和最佳添加剂配比。

综合考虑混合料的强度、变形性能和耐久性，确定最终的配合比。

根据混合料配合比设计结果，撰写本次设计的配合比设计报告。

报告包括设计目的和要求、设计原理和方法、选择的沥青粘结剂、骨料、稳定剂和添加剂等，以及具体的配合比设计结果。

报告还可以包括对配合比设计结果的分析和评价，以及进一步的优化建议。

八、结论AC20沥青混合料配合比设计是确保混合料在使用过程中具备稳定性和耐久性的基础。

通过综合考虑沥青粘结剂、骨料、稳定剂和添加剂等因素，可以得出合理的配合比设计结果。

本次设计的配合比设计报告提供了设计的目的、原理和方法，以及具体的配合比设计结果，对沥青混合料的配合比设计有一定的参考价值。

沥青混凝土(AC—16)目标配合比设计说明一、概述1、依据（1）《公路工程沥青路面施工技术规范》（JTG F40-2004)（2）《公路工程沥青及沥青混合料试验规程》（JTJ052-2000）(3）《公路工程集料试验规程》(JTG E42—2005）2、粗集料:碎石经试验其表观相对密度、吸水率、针片状含量、<0。

075颗粒含量、磨耗值各项指标均符合规范要求。

二、目标配合比设计1、级配设计:对10—20mm碎石、粗石粉、石屑、矿粉分别进行了筛分,最终确定各矿料掺配比例为：10-20mm碎石：5-10mm碎石：粗石粉:石屑：矿粉=37：30：11：18:4。

2、最佳油石比的确定参照试验规程沥青参考用量，结合实际经验，按油石比0。

5％变化，制作五组试件,即油石比分别为4。

0％、4.5％、5.0％、5.5％、4。

85％，每组试件四至五块，冷却12个小时后，测其密度、饱和度、空隙率等指标，然后经马歇尔试验测的稳定度、流值结果汇总见表3—2:表3-2：沥青混合料试验结果汇总表根据以上各项试验结果及计算结果,分别绘制饱和度、矿料间隙率、空隙率、密度、与油石比的关系曲线，最后确定最佳沥青用量为4.85%。

三、室内配合比结论根据上述试验，实验室建议的沥青目标配合比为：矿料级配：10—20mm碎石：5—10mm碎石:粗石粉:石屑：矿粉= 23 ： 25 : 25 ： 23 ： 4 最佳油石比：5.09%，最佳沥青用量4.85%。

本次目标配合比设计可作为工地生产配合比设计依据。

安孔路黑埠子-石埠子段沥青砼路面维修工程Ac-16沥青混凝土目标配合比设计报告编制单位:安丘市汇鑫路桥工程有限公司编制日期：2011年6月4日。

1.AC-25沥青混凝土目标配合比矿料配比为:（新疆通力股份有限公司）
碎石(18～31.５mm)：21%碎石(10～20mm)：25%
碎石(5～10mm)：18%石屑：17%砂：14%矿粉：5%
最佳油石比：3.4%沥青砼密度:2.315 g/cm3
2.AC-25沥青混凝土目标配合比矿料配比为:（新疆天通路桥工程建设有限责任公
3.
4.
矿粉：6%最佳油石比：5.0%沥青砼密度:2.311 g/cm3
5.AC-20沥青混凝土目标配合比矿料配比为:（GZ045线哈—梯段公路改建工程第
一合同段项目部
碎石(10～20mm)：54%碎石(5～10mm)：12%
碎石(0～5mm)：9%砂：19%矿粉：6%
最佳油石比：4.0%沥青砼密度:2.362 g/cm3
6.AC-13沥青混凝土目标配合比矿料配比为:（GZ045线哈—梯段公路改建工程第
一合同段项目部
碎石(10～15mm)：27%碎石(5～10mm)：33%
碎石(0～5mm)：13%砂：20%矿粉：7%
3
7.
8.
9.
(0-4.75mm):30%(4.75-19mm):45%(19-31.5mm):25%
水泥剂量为:4.0%最大干密度为:2.37g/cm3最佳含水量为:5.3%
以上数据皆为参考,须根据施工情况进行试验确定各实际数据!
二00七年十月二十八日。
