风电机组防雷接地检查表

风电场建设条件验收检查表一、基本信息
- 风电场名称：
- 建设单位：
- 验收日期：
二、项目基本情况
1. 项目概况：
- 项目规模：
- 装机容量：
- 项目地址：
2. 风电机组情况：
- 机组类型：
- 机组数量：
- 风轮直径：
- 风轮材料：
3. 变电站情况：
- 变电站容量：
- 变电站规模：
- 变电站位置：
三、建设过程
1. 工程施工：
- 施工单位：
- 施工期间遇到的问题及解决情况：
2. 材料设备采购：
- 采购单位：
- 采购材料及设备：
3. 环境影响：
- 项目对周边环境的影响：
- 环保措施的执行情况：
四、技术要求
1. 风电机组：
- 机组性能指标要求：
- 机组测试结果：
2. 变电站：
- 变电站参数要求：
- 变电站测试结果：
五、安全要求
1. 建设期安全情况：
- 安全生产措施执行情况：- 事故及处理情况：
2. 运行期安全情况：
- 运行期安全管理制度：- 事故及处理情况：
六、验收结论
根据本次风电场建设条件验收检查，确认以下结论：
- 风电场建设达到预期目标，并满足相关的技术和安全要求。

- 风电场建设符合环保要求，对周边环境影响可控。

- 风电场建设过程中出现的问题均得到妥善解决。

七、验收意见
验收单位意见：_______________
建设单位回复意见：_______________
批准验收单位：_______________
注意：此表格仅为参考，建议根据具体项目情况进行调整和补充。

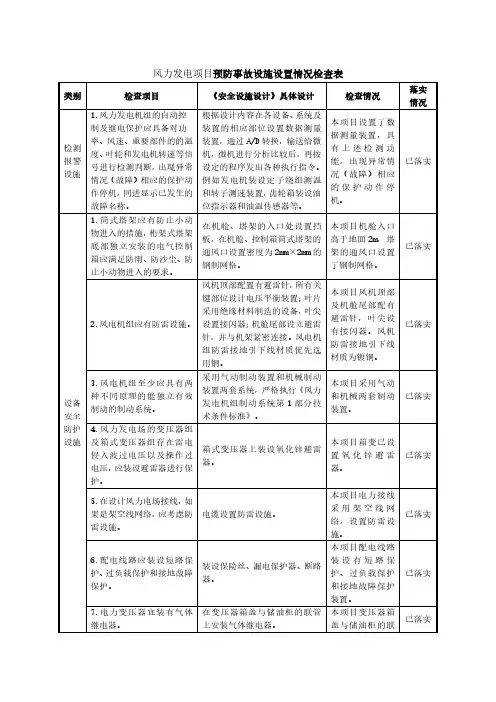

风力发电项目预防事故设施设置情况检查表类别检查项目《安全设施设计》具体设计检查情况落实情况检测报警设施1.风力发电机组的自动控制及继电保护应具备对功率、风速、重要部件的的温度、叶轮和发电机转速等信号进行检测判断，出现异常情况（故障）相应的保护动作停机，同进显示已发生的故障名称。

根据设计内容在各设备、系统及装置的相应部位设置数据测量装置，通过A/D转换，输送给微机，微机进行分析比较后，再按设定的程序发出各种执行指令。

例如发电机装设定子绕组测温和转子测速装置，齿轮箱装设油位指示器和油温传感器等。

本项目设置了数据测量装置，具有上述检测功能，出现异常情况（故障）相应的保护动作停机。

已落实设备安全防护设施1.筒式塔架应有防止小动物进入的措施，桁架式塔架底部独立安装的电气控制箱应满足防雨、防沙尘、防止小动物进入的要求。

在机舱、塔架的入口处设置挡板，在机舱、控制箱筒式塔架的通风口设置密度为2mm×2mm的钢制网格。

本项目机舱入口高于地面2m，塔架的通风口设置了钢制网格。

已落实2.风电机组应有防雷设施。

风机顶部配置有避雷针，所有关键部位设计电压平衡装置；叶片采用绝缘材料制造的设备，叶尖设置接闪器；机舱尾部设立避雷针，并与机架紧密连接。

风电机组防雷接地引下线材质优先选用铜。

本项目风机顶部及机舱尾部配有避雷针，叶尖设有接闪器。

风机防雷接地引下线材质为镀铜。

已落实3.风电机组至少应具有两种不同原理的能独立有效制动的制动系统。

采用气动制动装置和机械制动装置两套系统，严格执行《风力发电机组制动系统第1部分技术条件标准》。

本项目采用气动和机械两套制动装置。

已落实4.风力发电场的变压器组及箱式变压器组存在雷电侵入波过电压以及操作过电压，应装设避雷器进行保护。

箱式变压器上装设氧化锌避雷器。

本项目箱变已设置氧化锌避雷器。

已落实5.在设计风力电场接线，如果是架空线网络，应考虑防雷设施。

电缆设置防雷设施。

本项目电力接线采用架空线网络，设置防雷设施。

风力发电项目风力发电机组安全检查表序号检查项目检查依据实际情况结论一风电机组及其附属设备1风电机组及其附属设备均应有制造厂的金属铭牌，应有风电场内唯一的设备名称和设备编号，并标示在明显位置。

《风力发电场运行规程》第6.1.1条风电机组均有制造厂的金属铭牌，标有风电场名称和编号。

符合要求2机组及部件所有外露部分应涂漆或镀层，涂镀层应表面光滑、牢固和色泽一致。

《风力发电机组第1部分：通用技术条件》第4.7条经现场检查，机组及部件所有外露部分有涂漆，风机基础接地扁铁喷漆防腐。

符合要求3每半年至少对机组的变桨系统、液压系统、刹车机构、安全链等重要安全保护装置进行检测试验一次。

《风力发电场安全规程》第7.3.1条风电场每半年对机组的变桨系统、液压系统、刹车机构、安全链等重要安全保护装置进行一次检测试验，并做详细记录。

符合要求4每半年对塔架内安全钢丝绳、爬梯、工作平台、门防风挂钩检查一次；每年对机组加热装置、冷却装置检测一次；每年在雷雨季节前对避雷系统检测一次，至少每三个月对变桨系统后备电源充电电池组进行充放电试验一次。

《风力发电场安全规程》第7.3.6条风电场定期对塔架内安全钢丝绳、爬梯、工作平台、门防风挂钩进行检查；每年定期对机组加热装置、冷却装置进行检测；每年对避雷系统检测一次，定期对变桨系统后备电源充电电池组进行充放电试验。

符合要求51）风力发电机组接地电阻应满足风机制造厂对设备接地要求。

2）风力发电机组和变压器组及箱式变压器组使用一个总的接地体时，接地电阻应符合其中最小值的要求。

3）风力发电机组的变压器组及箱式变压器组周围应设置均压带。

4）风力发电机组塔架、控制柜、变压器组及箱式变压器组应接地。

《风力发电场设计技术规范》第6.5.2条本项目风力发电机组接地电阻满足风机制造厂对设备接地的要求；风力发电机组和箱式变压器组接地电阻符合规定要求；风力发电机组和箱式变压器组周围设置有均压带；风力发电机组塔架、控制柜及箱式变压器组均进行了接地，符合要求。

防雷接地装置安全检查表序号检查项目检查内容/检查方法检查结果是否达到要求备注1 防雷装置设计与验算保护范围是否满足被保护半径和被保护的高度，是否能防雷直击、防雷侧击、防雷电波侵入、防雷反击、防地位升等。

每年在雷雨季节前，进行动态安全评价检查与验算，确保保护范围的有效性。

是否正确地设计、验算和合理地布置、安装防雷装置。

是否达到建筑物和构筑物的防雷分类和电气设备过电压保护的要求。

2 避雷针制作和安装避雷针是否采用圆钢或焊接钢管制成，且镀锌或涂漆。

针长1m以下的，是否圆钢为φ12mm，钢管为φ20mm；针长1~2m的，是否圆钢为φ16mm，钢管为φ25mm；烟囱顶上的针，是否圆钢为φ20mm，钢管为φ40mm。

是否符合相关标准要求。

3 接闪避雷网和避雷带制作和安装接闪避雷网和避雷带是否采用圆钢或扁钢。

器圆钢直径是否≥8 mm，避雷扁钢截面是否≥4 mm。

是否符合相关标准要求。

4 引下线制作和安装引下线是否沿建筑物、构筑物外墙敷设，并经最短路径接地。

所有部件是否均连成电气通路。

引下线尺寸是否圆钢φ8mm，扁钢截面48mm2，厚度4mm。

装置在烟囱上的引下线，是否圆钢φ12mm，扁钢截面100mm2，厚度4mm。

引下线是否符合相关标准要求。

5 烟囱、金属构架、金属烟囱的防雷接地装置烟囱、金属构架、金属烟囱（壁厚在4mm）是否利用主体设备防雷接地装置的焊接和有关尺寸是否符合相关标准要求。

防雷接地电阻是否≤10Ω。

是否符合相关标准要求。

注：所有检查项目均需保证完好的电气通路和连接的可靠性，包括跨接线和过度伸缩缝的处理等。

移动塔吊、龙门吊，高度在15m以上，是否通过导轨双向n型焊接地接接地。

在易受机械损坏的地方，地面上约1.7m至地面下0.3m的一段接地线是否采取保护性措施。

当小于3m时，是否采取均压措施或铺设卵石、沥青地面(50~80mm厚沥青层，其宽度超过接地装置2m)，以防止跨步电压触及。

1. 在允许与其他接地装置共用时，必须满足其中最低的要求。

1风电场安全验收评价现场安全检查表1.1场址选址、总平面布置单元评价
表5—1 场址选址、总平面布置安全检查表
1.2风力发电机组单元评价
1.3电气设备及系统单元评价
表5—8 电气二次设备及系统安全检查表
1.4集电线路单元评价
表5-4 集电线路单元安全检查表
1.5并网安全单元评价
表5—5 并网安全检查表
1.6风力发电机组控制及保护单元评价
1.7消防单元评价
1.8作业环境单元评价
1.9安全管理及法律法规的符合性单元评价
表5-9 安全管理及法律法规的符合性单元安全检查表。

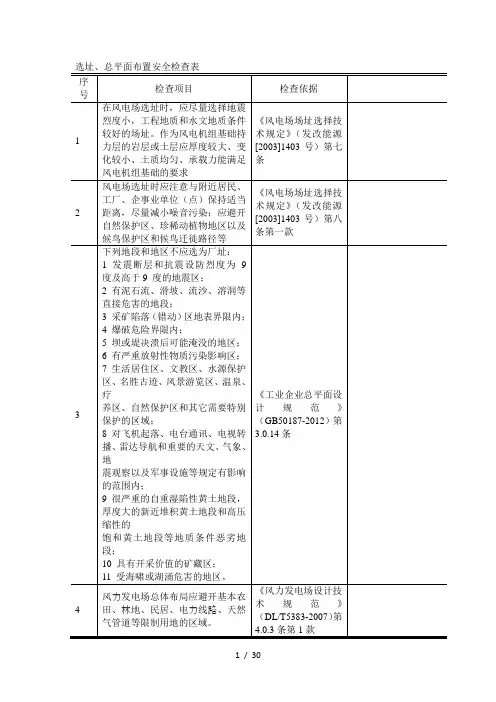

选址、总平面布置安全检查表序号检查项目检查依据1 在风电场选址时，应尽量选择地震烈度小，工程地质和水文地质条件较好的场址。

作为风电机组基础持力层的岩层或土层应厚度较大、变化较小、土质均匀、承载力能满足风电机组基础的要求《风电场场址选择技术规定》（发改能源[2003]1403号）第七条2 风电场选址时应注意与附近居民、工厂、企事业单位（点）保持适当距离，尽量减小噪音污染；应避开自然保护区、珍稀动植物地区以及候鸟保护区和候鸟迁徙路径等《风电场场址选择技术规定》（发改能源[2003]1403号）第八条第一款3 下列地段和地区不应选为厂址：1 发震断层和抗震设防烈度为9 度及高于9 度的地震区；2 有泥石流、滑坡、流沙、溶洞等直接危害的地段；3 采矿陷落（错动）区地表界限内；4 爆破危险界限内；5 坝或堤决溃后可能淹没的地区；6 有严重放射性物质污染影响区；7 生活居住区、文教区、水源保护区、名胜古迹、风景游览区、温泉、疗养区、自然保护区和其它需要特别保护的区域；8 对飞机起落、电台通讯、电视转播、雷达导航和重要的天文、气象、地震观察以及军事设施等规定有影响的范围内；9 很严重的自重湿陷性黄土地段，厚度大的新近堆积黄土地段和高压缩性的饱和黄土地段等地质条件恶劣地段；10 具有开采价值的矿藏区；11 受海啸或湖涌危害的地区。

《工业企业总平面设计规范》（GB50187-2012）第3.0.14条4 风力发电场总体布局应避开基本农田、林地、民居、电力线路、天然气管道等限制用地的区域。

《风力发电场设计技术规范》（DL/T5383-2007）第4.0.3条第1款5 风力发电机组的布置应根据机组参数、场区地形与范围、风能分布方向确定，并与本场规划容量、接入系统方案相适应。

《风力发电场设计技术规范》（DL/T5383-2007）第4.0.3条第2款6 风力发电场总体布局，应兼顾以下因素：场区集电线路的布置应根据风力发电机组的布置，升压站的位置及单回集电线路的输送距离、输送容量、安全距离确定。
