高清摄像机测试方法

广电行业常用器材质量检测标准及方法作为广电行业的从业人员，我们都知道，为了保证广播电视节目的画质、音质、信号传输质量等方面的稳定性，所使用的器材要经过严格的质量检测。

本文旨在介绍广电行业常用器材质量检测标准及方法。

一、摄像机摄像机是广播电视行业中最常用的器材之一。

常见的检测方法有以下几种：1. 色彩测试：通过将摄像机拍摄的图像与标准图像进行对比，来测试摄像机的色彩准确性（即图像中各种颜色的还原度、饱和度等）。

2. 分辨率测试：通过拍摄标准分辨率的图像，并对比标准图像，来测试摄像机的分辨率是否符合要求（即图像中最小的可见元素的数量）。

3. 曝光测试：通过调节摄像机的曝光参数，来测试摄像机在不同光线条件下的曝光表现（即图像亮度是否合适）。

二、电视发射设备电视发射设备包括发射机、天线、调频发射机等。

常见的检测方法有以下几种：1. 功率测试：通过测试设备的输出信号功率，来判断发射机、调频发射机等的功率是否符合要求。

2. 谐波测试：通过测试设备的谐波频率和功率等参数，来判断设备的频率稳定性和无线电波辐射是否符合要求。

3. 天线波束宽度测试：通过测试设备发送的信号在空间中的覆盖范围，来判断天线波束宽度是否符合要求。

三、传输线路传输线路是广播电视行业中传输信号的重要载体。

常见的检测方法有以下几种：1. 电缆阻抗测试：通过测试传输线路的阻抗大小，来判断线路的传输质量和匹配度。

2. 端接测试：通过测试不同线路间的端接电压差值，来判断线路端接良好性和传输质量。

3. 干扰测试：通过测试线路中的电磁干扰强度和干扰频率，来判断线路的抗干扰能力。

四、码流媒体设备码流媒体设备是广电行业中中继、转码、录制等方面的核心设备。

常见的检测方法有以下几种：1. 信号差错率测试：通过测试码流中出现的差错率，来判断码流设备的稳定性和信号质量。

2. 处理能力测试：通过测试码流设备在不同码率下的处理能力，来判断设备的传输能力和稳定性。

3. 录制测试：通过测试码流设备录制的音视频流是否丢帧、错位等问题，来判断设备的录制质量。

高清智能摄像机评测报告摘要：本报告对高清智能摄像机进行了全面的评测分析。

通过对其图像质量、功能特性、操作便捷性以及智能监控等方面进行测试和比较，得出了结论和建议。

本报告的目的是为消费者提供参考，帮助他们选择适合自己需求的高清智能摄像机。

1. 引言随着科技的不断进步和人们对安全的日益重视，高清智能摄像机在家庭和商业场所的应用越来越广泛。

本篇报告将对市面上几款热门的高清智能摄像机进行评测，为消费者给出客观的理性选择建议。

2. 测评方法在本次测评中，我们从图像质量、功能特点、操作便捷性以及智能监控四个方面对高清智能摄像机进行了测试和比较。

2.1 图像质量图像质量是摄像机性能的核心指标之一。

通过对比不同摄像机的分辨率、色彩还原度、清晰度和细节表现等方面进行评估，来评判图像质量的优劣。

2.2 功能特点高清智能摄像机的功能特点直接影响用户的使用体验。

我们对不同摄像机的特色功能，如夜视模式、人脸识别、移动追踪等进行了测试和比较，以评估其实际使用价值。

2.3 操作便捷性操作便捷性对于用户来说至关重要。

我们对不同摄像机的APP或操作界面进行了评估，以考察其易用性、操作流畅度和功能设置的灵活性。

2.4 智能监控智能监控是高清智能摄像机的一大亮点。

我们对不同摄像机的云存储功能、警报通知、远程查看等方面进行了评估，以看其是否能满足用户对安全性和便利性的需求。

3. 测评结果根据我们的测试和比较，以下是我们对几款高清智能摄像机的评估结果：3.1 品牌A品牌A摄像机在图像质量方面表现优异，色彩还原度高，清晰度出色。

其特色功能方面，人脸识别和移动追踪功能表现突出，操作界面简洁易用。

然而，其云存储服务相对较贵。

3.2 品牌B品牌B摄像机的图像质量也非常出色，细节表现优秀。

其特色功能中，夜视模式和远程查看功能相对突出。

操作界面操作简便，但缺乏一些高级设置选项。

3.3 品牌C品牌C摄像机在图像质量方面稍显逊色，但功能特点上表现突出。

高清网络摄像机测试大纲1功能测试1.1外观检查摄像机机身或者机芯上应有相应的标志，标志能够反映产品名称和型号，以及制造企业、生产日、输入电源要求和功耗等内容；测试方法：采用目测法检测，产品上应有上述标志，且表面应色泽均匀、不应有气泡、龟裂、脱落和磨损现象，不应该有明显的凹痕、划伤、裂缝、变形和污渍；金属零部件不应有锈蚀；文字标识应清晰、完整。

1.2输入电源要求枪机供电电压：AC24V（±10%）或DC12V（±10%）供电，球机供电电压：AC24V（±10%），摄像机可选配PoE供电。

测试方法：用可调电压电源给待测设备供电，调节电源到最大允许误差值，设备连续工作10min，查看设备是否一直工作正常。

1.3镜头接口类型支持C/CS接口，镜头可选配。

测试方法：使用与摄像机sensor尺寸相同、分辨率匹配、接口匹配的镜头，连通上电后，测试摄相机成像在全焦段内是否可以聚焦且清晰。

1.4外部接口网络摄像机一般应具备如下接口：测试方法:采用目测法。

1.5音频输出音频清晰，音量可控，没有明显的噪音。

测试方法：通过客户端或浏览器连接至摄像机，打开音频对讲或播放功能进行对讲，通过摄像机输出音频至音箱或麦克，应能清晰收听相应语音。

1.6图像输出在视频信号处于监看或录像状态时，静态图像视觉效果良好，清晰，色彩真实，层次丰富；移动图像边缘无明显的锯齿、拉毛现象。

测试方法：用待测摄像机拍摄20m左右间距、时速约50公里的汽车，观察画面的整体信息，观察静态画面和移动画面的质量是否符合要求。

1.7音视频采集和编码摄像机根据需要可支持H.264、MPEG-4和M-JPEG等视频编码标准和G.711、G.721或G.729等音频编码标准。

测试方法：通过本地录像或者平台录像获取音视频流或录像，通过VLC等工具验证音视频编码类型。

1.8滤光片切换手动或者根据外界光线变化自动切换滤光片以适应白天模式和夜间模式；测试方法：在设置界面内手动切换摄像机黑白模式，或者通过遮挡镜头（含光传感器），观察摄像机画面是否有彩/色黑白转换，且配合听IRCUT是否有因切换而发出响声。

摄像头测试方法
1.测试目的：
检验摄像头录像效果，以保证来料合格，确保生产所用物料正常。

2.测试方法：
①距离：摄像头距离测试卡：80cm—100cm
②将待测试的摄像头装上机器，开机，连接电脑，电脑上弹出PC Camera；
③打开测试软件AMCap.exe，设置图像大小640 x 480；
设置方法：点击Options—Video Capture Pin…--输出大小，选择640 x 480，点击确定；
④合格的效果：画面线条清晰，能看清楚300线，上下左右四个角的图形中间有轻微
水波纹闪动
⑤说明：测试时眼镜的软件必须为新版软件。

即V2.1或者更高级版本。

3.清晰效果图：
模糊效果图：
附表1（测试标准）：。

会议摄像机试验检验方法会议摄像机是现代会议和商务活动中常用的一种设备，它可以记录和传输会议过程，提供高质量的图像和声音。

为了确保会议摄像机的质量和性能符合标准要求，需要进行试验检验。

以下是会议摄像机试验检验方法的描述：1. 外观检验：首先，对会议摄像机的外观进行检查。

检查外壳是否完整无损、颜色是否均匀、表面是否光滑等。

此外，还需要检查设备的开关、接口、按钮等部件是否正常工作。

2. 功能测试：接下来，进行会议摄像机的功能测试。

检查摄像机的变焦、对焦、自动曝光等功能是否正常。

同时，测试设备的白平衡、清晰度、色彩还原等性能是否符合规定的标准要求。

3. 录像质量评估：对设备进行录像质量评估。

使用场景多样的测试画面进行录制，包括人物、背景、运动等。

评估录像的清晰度、画面稳定性、色彩还原度、白平衡等参数是否达到预期要求。

4. 音频质量评估：对会议摄像机的音频质量进行评估。

测试设备的麦克风灵敏度、噪音抑制能力、音频还原度等。

同时，测试设备在不同距离和环境下的音频采集效果是否稳定可靠。

5. 环境适应性测试：测试会议摄像机在不同环境条件下的适应性。

包括室内光线明暗、室外阳光直射、强烈背光等场景。

评估设备在各种环境下的画面亮度、对比度、反差等参数是否符合要求。

6. 镜头检测：最后，对会议摄像机的镜头进行检测。

测试镜头的光圈、焦距、光学畸变等参数是否符合规定的标准。

同时，检查镜头表面是否清洁无污迹，确保不会影响图像的质量。

通过以上的试验检验方法，可以对会议摄像机的外观、功能、画质、音质等方面进行全面而准确的评估，确保设备的质量和性能符合相关标准和要求。

这样可以提高会议录制的效果，为会议和商务活动提供更好的可视化体验。

高清摄像机试验报告1. 试验概述本试验旨在测试高清摄像机的性能和功能。

我们测试了摄像机的图像质量、对焦能力、拍摄稳定性和视频录制功能。

2. 实验方法我们选择了三个不同场景进行测试，并使用高清摄像机进行录制。

分别是室内、室外和低光条件下的场景。

每个场景进行了五分钟的录制，以便对比不同条件下的表现。

3. 结果分析根据试验结果，我们得出以下结论：- 图像质量：在各个场景下，高清摄像机的图像质量表现良好，能够捕捉到细节丰富的图像。

图像质量：在各个场景下，高清摄像机的图像质量表现良好，能够捕捉到细节丰富的图像。

- 对焦能力：高清摄像机具备快速、准确的对焦能力，在场景变化时能够迅速自动对焦。

对焦能力：高清摄像机具备快速、准确的对焦能力，在场景变化时能够迅速自动对焦。

- 拍摄稳定性：在室内和室外场景下，高清摄像机的拍摄稳定性良好，可以稳定地拍摄清晰的图像。

在低光条件下，摄像机性能略有下降，画面会有轻微抖动。

拍摄稳定性：在室内和室外场景下，高清摄像机的拍摄稳定性良好，可以稳定地拍摄清晰的图像。

在低光条件下，摄像机性能略有下降，画面会有轻微抖动。

- 视频录制功能：高清摄像机的视频录制功能操作简单，录制的视频质量高，可以满足日常使用需求。

视频录制功能：高清摄像机的视频录制功能操作简单，录制的视频质量高，可以满足日常使用需求。

4. 结论根据我们的试验结果，高清摄像机在各个方面表现出色。

它的图像质量高、对焦能力强、拍摄稳定性良好，并且具备方便易用的视频录制功能。

因此，我们推荐高清摄像机作为一个可靠的选择。

5. 建议根据我们的试验经验，我们提出以下建议以进一步改善高清摄像机的性能：- 进一步提升在低光条件下的表现，减少画面抖动；- 增加更多的拍摄模式和功能，以满足不同用户的需求；- 提供更详细的用户手册，帮助用户更好地了解和使用高清摄像机。

以上是我们的试验报告，希望对您有所帮助！。

东舜时代科技有限公司索尼高清演播室摄像机测试标准测试地点———————测试时间———————测试人员———————索尼(中国)宽带信息系统本部2004年8月2日制定标准说明此标准制定作为索尼高清演播室摄像机系统电性能指标测量与图像质量主观评价方法的依据，也可以作为其他摄像机系统电性能指标测量与图像质量主观评价方法的参考。

此标准内容参考国家广电总局测试中心制定的中华人民共和国国家标准彩色电视图像质量主观评价方法（GB 7401-87）与中华人民共和国行业标准广播用CCD摄像系统电性能指标测量方法（GY/T 109.2-92）。

测试环境专业测试卡a.灰度卡：从黑到白分11级，γ=2.2，反射率为89.9%。

b.分解力卡：最高水平和垂直分解力标记为800电视线。

c.多波群卡：0.5~10MHz分组标记。

d.环形波带卡：边缘处分解力为450线（垂直）和600线（水平）。

e.彩条卡：GB3175。

f.肤色卡：GB3175。

测试用光学器材和仪表a.照度计：符合CIE标准，精度为±2%。

b.色温计：符合CIE标准，在3200K时，读数误差不超过±20K。

c.3100±100K标准灯箱。

专业测试仪器a.彩色精密监视器：中心分解力600电视线，带有R,G,B通道选择功能。

b.黑白精密监视器：水平中心分解力≥800电视线，水平边缘分解力≥500电视线，信躁比＞46dB。

c.波形监视器：有选行功能，矢量相位精度≤2’。

d.视频杂波仪：带宽6MHz，100kHz高通滤波器，5MHz低通滤波器和fsc陷波器。

e.矢量示波器：矢量相位精度≤1’，增量精度≤0.5’。

f.测试信号发生器：带格子信号输出。

测量条件拍摄各种测试卡时，应取其标准画面尺寸，即令其定位三角对准监视器画面的边界。

摄像机光轴应与测试卡垂直，误差不超过±5。

标准照明条件反射式测试卡：卡面照度2000±20lx色温3100±100K透射式测试卡：卡面亮度不作规定色温3100±100K摄像机标准工作状态列表电性能指标测量灵敏度定义：在照度为2000lx，色温3200K的照明条件下，摄像机增益为0dB 时拍摄反射率为89.9%的高清16：9灰度卡。

CCD摄像机测试方案一、引言CCD摄像机是一种广泛应用于视频监控、机器视觉、医学影像等领域的成像设备。

为了确保CCD摄像机的正常工作和准确的成像效果，需要对其进行全面的测试和评估。

本文将详细介绍CCD摄像机测试的内容、方法和步骤。

二、测试内容1.分辨率测试：通过测试CCD摄像机的分辨率，来评估其成像的清晰度和细节还原能力。

2.噪声测试：测试CCD摄像机的噪声水平，包括暗电流噪声、读出噪声、光电转换噪声等。

3.动态范围测试：测试CCD摄像机的动态范围，即能够同时捕捉到的最大亮度和最小亮度的差异范围。

4.色彩准确性测试：测试CCD摄像机对色彩的准确还原能力，包括颜色饱和度、色调准确性等。

5.白平衡测试：测试CCD摄像机对不同光源下的白平衡调节效果，确保在不同光照条件下成像的准确性。

6.帧率测试：测试CCD摄像机的帧率，即每秒钟能够拍摄的图像数量。

7.曝光时间测试：测试CCD摄像机的曝光时间范围和曝光控制的准确性。

三、测试方法1.分辨率测试：使用标准测试图像，通过调整CCD摄像机的焦距和光圈，对不同分辨率的图像进行拍摄和分析。

2.噪声测试：使用黑暗环境下的标准测试图像，通过分析图像的暗电流和读出噪声水平，评估CCD摄像机的噪声性能。

3.动态范围测试：使用标准测试图像，通过调整不同光照条件下的曝光时间和增益，测量CCD摄像机的最大亮度和最小亮度。

4.色彩准确性测试：使用标准测试图像，通过与真实物体的对比，评估CCD摄像机的色彩准确性。

5.白平衡测试：使用不同光源下的标准测试图像，通过调整CCD摄像机的白平衡参数，评估其白平衡调节效果。

6.帧率测试：使用高速运动的标准测试物体，在不同帧率下进行拍摄和分析，评估CCD摄像机的帧率性能。

7.曝光时间测试：使用标准测试图像，通过调整CCD摄像机的曝光时间，评估其曝光时间范围和曝光控制的准确性。

四、测试步骤1.准备测试设备和测试环境，包括CCD摄像机、标准测试图像、标准测试物体等。

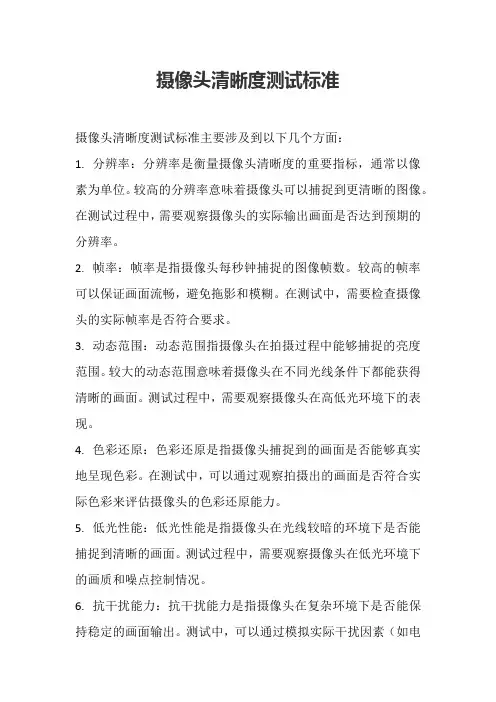

摄像头清晰度测试标准
摄像头清晰度测试标准主要涉及到以下几个方面：
1.分辨率：分辨率是衡量摄像头清晰度的重要指标，通常以像素为单位。

较高的分辨率意味着摄像头可以捕捉到更清晰的图像。

在测试过程中，需要观察摄像头的实际输出画面是否达到预期的分辨率。

2.帧率：帧率是指摄像头每秒钟捕捉的图像帧数。

较高的帧率可以保证画面流畅，避免拖影和模糊。

在测试中，需要检查摄像头的实际帧率是否符合要求。

3.动态范围：动态范围指摄像头在拍摄过程中能够捕捉的亮度范围。

较大的动态范围意味着摄像头在不同光线条件下都能获得清晰的画面。

测试过程中，需要观察摄像头在高低光环境下的表现。

4.色彩还原：色彩还原是指摄像头捕捉到的画面是否能够真实地呈现色彩。

在测试中，可以通过观察拍摄出的画面是否符合实际色彩来评估摄像头的色彩还原能力。

5.低光性能：低光性能是指摄像头在光线较暗的环境下是否能捕捉到清晰的画面。

测试过程中，需要观察摄像头在低光环境下的画质和噪点控制情况。

6.抗干扰能力：抗干扰能力是指摄像头在复杂环境下是否能保持稳定的画面输出。

测试中，可以通过模拟实际干扰因素（如电
磁干扰、光线干扰等）来观察摄像头的抗干扰能力。

7.清晰度量化指标：通过专业的图像测试工具，如分辨率测试卡、灰度测试图等，对摄像头的清晰度进行量化评估。


综合以上几个方面，对摄像头的清晰度进行综合评价。

需要注意的是，不同类型的摄像头（如网络摄像头、行车记录仪等）在清晰度测试方面可能会有不同的侧重点和要求。

在实际测试过程中，需根据摄像头的主要应用场景和性能要求来进行针对性的测试。

模拟摄像机测试标准
一、摄像机测试要求
（一）摄像机性能要求：
1.信号输入：支持PAL/NTSC/RS170等多种信号输入；
2.有效像素：有效像素要大于480万；
3.清晰度：清晰度要达到650TVL以上；
4.动态范围：动态范围要达到60dB以上；
5.噪声比：噪声比要达到48dB以上；
6.白平衡：白平衡要达到±500K以内；
7.色彩处理：可实现真彩色、单色、双色等模式；
8.电子快门：可实现自动慢速快门、自动快门和手动快门模式；
9.水平解析：水平解析度要超过650TVL；
10.对比度：对比度要超过70％；
11.电源：摄像机电源配置要有12V/24V/220V等电源接口；（二）摄像机测试方法：
1.安装摄像机：选择合适的位置，安装摄像机；
2.连接信号：将摄像机与显示器进行信号连接；
3.调节角度：调节摄像机的角度以达到最佳画面；
4.实施图像质量测试：利用标准图形进行场景对比、降噪测试、水平解析测试、色彩处理测试等；
5.测试视角色彩：测试后期摄像机支持视角色彩调节功能，保证视角色彩精准；
6.进行宽动态测试：通过测试摄像机的宽动态设置，确定摄像机的宽动态值；。

高铁线路视频监控高清长焦激光摄像机测试 李春杰 等0 引言2016年初，中国铁路总公司发布了《中国铁路总公司关于发布设计时速200公里及以上铁路区间线路视频监控设置有关补充标准的通知》[1]（铁总建设［2016］18号）（简称18号文），要求在区间隧道口、公跨铁立交桥、桥梁救援疏散通道、沿线设备机房内外、调度局界口和车站咽喉区等重点区域采用高清摄像机进行昼夜监视。

线路采用750 mm长焦激光高清摄像机，夜间监视距离1.5 km。

大规模采用高清长焦激光摄像机用于夜间线路监视，目前铁路尚无很成熟的应用案例，很多技术问题有待进一步确认，为此中关村轨道交通安全与视频产业技术联盟（简称联盟）组织了有关测试。

目的是模拟高速铁路线路实际情况，验证高清长焦激光摄像机在高速铁路线路监视中的适用性。

期望以测试数据为依据，为设计院、建设单位、使用单位以及相关主管部门提供有效的参考依据，使系统发挥更好的作用。

测试分为2个阶段：（1）测试研究阶段。

联盟组织摄像机的主要生产厂家、设计院以及应用部门的专家，根据18号文的要求，提出了《高铁线路用高清长焦激光摄像机主要技术要求》，对摄像机、镜头、激光器功率、云台等关键部件提出了具体要求。

（2）测试阶段。

7月29日组织了测试，参加测试的厂家有杭州海康威视数字技术股份有限公司（简称海康）、浙江大华技术股份有限公司（简称大华）、北京和普威视科技股份有限公司（简称和普威视）、北京索斯克科技开发有限公司（简称索斯克）、北京集光通达科技有限责任公司（简称集光通达）。

1 测试环境及设备1.1 测试地点与环境测试地点选在北京郊区南口某地直线距离3 km道路（周围500 m范围内无固定和移动照明光源），摄像机安装高度15 m（距离地面/测试标靶的高度）。

测试环境：温度33℃，湿度接近90%，中度雾霾PM2.5值为182，白天能见度2～3 km，夜间照度为0.002 5 LX。

高铁线路视频监控高清长焦激光摄像机测试李春杰：北京铭软智通科技有限责任公司，技术总监，北京，100089吴云鹏：北京交通大学交通运输学院，博士研究生，北京，100044摘 要：介绍高铁线路视频监控高清长焦激光摄像机的测试情况，主要包括测试环境及设备、测试过程和测试结论，对白天、夜间，恶劣天气条件下的视频监视效果给出可信数据。

测试方案高清摄像机高清摄像机测试方案1.测试目标-确保摄像机能够以高清的质量进行视频录制和拍摄-检查摄像机的各项功能是否正常运作-确保摄像机的性能和品质达到预期标准2.测试准备-安装测试所需的软件和驱动程序-准备一个测试场景，包括不同的光源和距离-搭建一个稳定的支架，以确保摄像机的稳定性3.测试步骤3.1摄像质量测试-设置摄像机的分辨率和帧率，录制一段视频，并将其导出到计算机-在计算机上播放视频，检查画面的清晰度和颜色还原度-将视频与参考视频进行比较，检查是否存在失真、模糊或其他质量问题3.2光线适应性测试-在不同的光源条件下，录制视频并观察画面的亮度和对比度-检查摄像机是否能够自动调整曝光和白平衡，以在不同光线条件下获取合适的画面质量3.3彩色还原度测试-在测试场景中放置不同颜色的物体，录制视频并观察摄像机对颜色的还原度-检查摄像机是否能够准确还原物体的颜色，并比较其与实际物体的颜色是否相符3.4镜头畸变测试-在测试场景中放置一张网格或其他标识物，录制视频并观察画面中的畸变情况-检查摄像机是否存在镜头畸变，如鱼眼效果或边缘失真，并评估其对图像质量的影响3.5对焦速度与准确度测试-在测试场景中放置一个移动的物体，测试摄像机的对焦速度和准确度-检查摄像机是否能够及时调整焦距，以确保移动物体的清晰度3.6防抖性能测试-操控摄像机在不稳定的环境下进行录制，观察画面是否抖动-检查摄像机是否具备防抖功能，以确保视频的稳定性4.测试记录与评估-对每一项测试进行记录，并评估摄像机在各项测试中的表现-记录摄像机的缺陷和不足，并提出改进建议-综合评估摄像机是否能够达到预期的高清拍摄要求5.结论与总结-根据测试结果，得出摄像机是否适合用于高清拍摄的结论-总结测试过程中的经验和教训，并提出改进方案-提供测试报告，包括测试结果和评估，以供后续决策参考以上是一个简要的高清摄像机测试方案，具体测试步骤和细节可以根据实际情况进行调整。

摄像机测试步骤测试摄像机主要测试晰度和色彩还原性、照度、逆光补偿，其次是测其球型失真、耗电量、最低工作电压，下面先把清晰度和色彩还原性以及照度、逆光补偿的测量步骤先介绍一下。

1．清晰度的测量：多个摄像机进行测试时，应使用相同镜头，（推荐使作定焦、二可变镜头），以测试卡中心圆出现在监视器屏幕的左右边为准，清晰准确的数出已给的刻度线共10组垂直线和10组水平线。

分别代表着垂直清晰度和水平清晰度，并相应的一组已给出了线数。

如垂直350线水平800线，此时最好用黑白监视器。

测试时可在远景物聚焦，也可边测边聚焦。

最好能两者兼用，可看出此摄像机的差异（对远近会聚）。

2．彩色还原性的测试：测试此参数应选好的彩色监视器。

首先远距离观察人物、服饰，看有无颜色失真，拿色彩鲜明的物体对比，看摄像机反应灵敏度，拿彩色画册放在摄像机前，看画面勾勒得清晰程度，过淡或过浓，再次应对运动的彩色物体进行摄像，看有无彩色拖尾、延滞、模糊等。

测试条件如此摄像最代照度在50V时应在50+10V照度情况下测量，即每摄像机最代照度基础上加十伏，且光圈应保持最接近状态。

3．照度：将摄像机置于暗室，暗室前后为有源220V自炽灯，处设调压器，以调压器调节电压高代来调节暗室内灯的明暗，电压可以从0V调到250V。

室内光照也可从最暗调至最明，测试时把摄像机光圈均开至最大时记录下一个最低照度值（把有源灯用调压器调暗至看不清暗室内置画面）再把光圈打至最小再记录下一个最低照度值，也可前后灯分别调压明灭。

4．逆光补偿：测试此参数有两种方法：一种是在暗室内，把摄像机前侧调压灯打开，调至最亮时，然后在灯的下方放置一图画或文字，把摄像机迎光摄像，看图像和文字能否看清，画面刺不刺眼，并调节AL、AX拔档开关，看有无变化，哪种效果最好。

另一种是在阳光充足的情况下把摄像机向窗外照，此时看图像和文字能否看清楚。

5．球型失真：看球型失真把测试卡置于摄像机前端使整个球体出现在屏幕上，看圆球形有无椭圆，把摄像机前移，看圆中心有无放大，再远距离测试边、角、框有无弧形失真等。

摄像机的标准测试方法摄像机主要技术指标测量方法摄像机主要技术指标的测量方法，主要有《IEC1146-1-1994标准》及《GB12338-90标准》。

《IEC1146-1-1994标准》测量装置包括：(1)测试卡：可选EIAJ-A NO.3清晰度卡，或EIAJ-A NO.4或NO.5多功能卡。

(2)光源：3100K，二侧射光（这里是反射卡）。

(3)示波器：分选行示波器、矢置示波器TEK1741，及视频综合测试仪TEK VM-700A。

(4)黑白监视器：水平清晰度为1000线、有缩屏功能的监视器。

而《GB12338-90标准》测量基本装置包括：(1)测试卡：分透射式电视综合测试图(GB6996.1)、透射式电视线性测试图A型(GB6996.2)、透射式电视综合测试图B型(GB6996.3)、透射式电视灰度测试图A型(GB6996.12)。

(2)光源：A型光源、色温2856K。

(3)电视测试信号发生器：TEK-111A。

(4)示波器：TEK-1741A。

(5)监视器：松下B/W≥800线。

极性的测量包括极性输出幅度的测量，两者均可采用示波器测量，测量时应终接75Ω负载。

最低照度的测量首先应有可调节光照度的光源。

对反射测试卡是入射光源，或对透射测试卡是透射光源进行调节。

应该注意，室外的照度可从1×10-4－2.5×104lux，1×10-4是指在无光害的夜晚（星光级），2.5×104lux是指在强烈的太阳光下。

照度计可选用日本美能达低照度计。

有效图元（像素）的测量可选用美国TER公司的视频综合测量仪VM-700A，加上CCD摄像机的附件。

这样不仅可测到有效图元（像素），还可测到CCD的器件的缺陷数（不良的像素数）。

清晰度测量黑白摄像机可采用国标《GB12338-90标准》的测试设备和方法，用摄像机摄取GB6996.1的测试图，用目测法观察监视上图像中心楔上能分辨的最大线数。
