西门子PLC 电动机的顺序启动

PLC编程实例之六台电动机顺序启动，逆序停止用按钮控制6台电动机的启动停止。

当按下启动按钮SB1时，启动信号灯〔Y0) 亮，而后每隔5s顺序启动一台电动机，直到6台电动机全部启动，启动信号灯灭.当按下停止信号SB2时，停止信号灯〔Y7)亮之后，每隔3s逆序停止一台电动机，直到6台电动机全部停止后，停止信号灯灭.如果在启动过程中按下停止按钮，则每隔3s逆序依次停止已经启动的电动机，按急停按钮SB3，则全部电动机立即停止。

控制方案设计1.输入/输出元件及控制功能如表20-1所示，介绍了实例20中用到的输入/输出元件及控制功能。

2.电路设计6台电动机顺序启动，逆序停止PLC接线图和梯形图如图20-1所示。

3. 控制原理启动时按下启动按钮X0，则Y0得电自锁，启动报警信号灯亮。

同时定时器T0得电延时，延时5s ，T0常开接点闭合一个扫描周期，执行一次左移，将Y0的1左移到Y1，Y1＝1，第一台电动机启动。

T0常闭接点断开一个扫描周期，T0重新开始延时，T0每隔5s 发一个脉冲执行一次左移，使Y1~Y6依次得电，即每隔5s 启动一台电动机，当Y6＝1，最后一台电动机启动后，Y6常闭接点断开Y0和T0线圈，启动报警信号灯HL1灭，启动过程结束。

按下停止按钮X1，Y7得电自锁，停止报警信号灯亮。

定时器T1得电延时，X1上升沿接点执行一次右移，将Y0的0左移到Y6，Y6＝0，第六台电动机立即停止。

T1每隔3s 发一个脉冲执行一次右移，使Y6~Y1依次失电，即每隔3s 停止一台电动机。

当Y1＝1，最后一台电动机停止后，Y1常闭接点断开Y7和T1线圈，停止报警信号灯HL2灭，停止过程结束。

如果在启动过程中按下停止按钮XI,则XI 常闭接点断开Y0线圈，Y0=O,接通停止信号，同时进行一次右移，逆序停止一台电动机，TI 每隔3s 发一个脉冲执行一次右移，逆序依次停止己经启动的电动机。

按下急停按钮X2, Y0〜Y6全部复位，所有电动机全部立即停止。

物理与电子工程学院《PLC原理与应用》课程设计报告书设计题目：基于PLC的电动机顺序起动/停止控制设计专业：自动化班级： XX学生: XX学号: XXXX指导教师： XX2013年12月17日物理与电子工程学院课程设计任务书专业：自动化班级： 2班本文介绍了基于电力拖动的3台电动机的顺序启动停止的设计方案。

我们运用其原理的思路是：用三套异步电机M1、M2和M3，顺序启动、停止控制电路是在一个设备启动之后另一个设备才能启动运行的一种控制方法，常用于主、辅设备之间的控制，我们使用了PLC进行控制，当按下SB1时，电动机M1会立即启动，而M2会延迟几秒启动，再延迟几秒M3启动。

当按下SB2时。

电动机M3会停止，而M2会延迟几秒钟停止，再延迟几秒M1会停止。

用PLC进行控本设计两台电动机的顺序启动/停止可以运用到生活的各个方面这也充分体现了PLC在当今社会对生活的重要之处。

本设计在顺序控制的基础上采用PLC对电动机的控制通过合理的选择和设计提高了电动机的控制水平使电动机达到了较为理想的控制效果。

根据顺序功能图的设计法联系到现实做出了本设计两台电动机顺序启动/停止控制的PLC系统设计。

关键词：接触器；PLC控制；顺序启停1 课程设计背景 (1)1.1 课程设计的定义 (1)1.2 课程设计的目的及意义 (1)1.3 可编程逻辑控制器简介 (1)2 基于PLC的电动机顺序起动/停止控制设计的硬件设计 (3)2.1 控制对象及要求 (3)2.2 硬件选型 (3)2.3 系统I/O分配 (5)2.4 PLC端子接线图 (5)3 基于PLC的电动机顺序起动/停止控制设计的软件设计 (5)3.1 编程软件介绍 (5)3.2 程序流程图 (8)3.3 程序调试 (8)4 心得体会 (9)参考文献 (10)附录 (11)1 课程设计背景1.1 课程设计的定义课程设计是“针对某一门”课程的要求，对学生进行综合性训练的过程，其中包括参考资料的查找、相关工具的应用以及课程设计文本的撰写和设计的实现或仿真等。

西门子PLC S7-200 PLC对电动机断电延时、Y-△启动运转带半波能耗制动1. 引言PLC（可编程逻辑控制器）是一种常见的自动化控制设备，广泛应用于工业领域。

西门子PLC S7-200是西门子公司推出的一款经典PLC型号，具有高性能和可靠性。

本文将介绍如何使用西门子PLC S7-200对电动机进行断电延时、Y-△启动运转，并添加半波能耗制动功能。

通过这些控制操作，可以实现对电动机的更精确控制和能耗的优化。

2. 断电延时控制电动机断电延时控制是指在电动机停止运转后，延迟一定时间再切断电源。

这个延时时间可以根据具体需求进行调整。

在使用西门子PLC S7-200进行断电延时控制时，首先需要进行硬件连接。

将电动机和PLC进行连接，确保电机的电源通过PLC进行控制。

然后，编写相应的控制程序，实现断电延时功能。

以下为示例代码：ladder |—[ ]—[/]—( )— | TON K3 Q | Timer1s Q | PT |—[ ]—上述代码是一个简单的断电延时控制程序。

通过TON（计时器）和PT（延时定时器）函数，可以实现延时控制。

具体的延时时间可以根据具体需求进行调整。

在电动机停止运转后，TON函数开始计时，当计时时间超过设定的延时时间后，PT函数的输出Q切换为ON状态，通过该输出信号可以进行电源的切断。

## 3. Y-△启动运转控制Y-△启动是一种常见的电动机启动方式，适用于大功率电动机。

在启动过程中，先通过Y 接线使电动机以低电压、低转矩启动，并在一定时间后切换为△接线以实现正常运转。

使用西门子PLC S7-200可以方便地实现Y-△启动运转控制。

以下为示例代码：Coil CoilY1 Y2 Coil|---[/]---( )---- ( )K2 ( )K3 QK4 Q在上述代码中，使用了Coil（线圈）和K（继电器）函数来实现逻辑控制。

通过控制Y1、Y2两个继电器，可以实现Y-△启动的切换。

三台电动机顺序启停PLC控制编程摘要：电工技能鉴定分为五级考核，职业院校高职学生的应届生考核三级（高级工），电工鉴定分为理论考试和技能考试。

其中技能考试主要考核对继电接触器控制系统、PLC控制系统、电子电路、变频器控制等的安装、调试、故障排除为主，其中PLC控制系统安装与调试题目中三台电动机的顺序启停PLC控制为高频题目。

关键词：电工鉴定；技能考核；电机顺序启停；PLC控制；编程本文将以西门子S7-200PLC机为例讲解三台电动机的顺序启停PLC控制的编程方法。

控制要求如下：某一生产线的末端有一台三级皮带传送机，分别由M1、M2、M3三台电动机拖动，启动时要求10s的时间间隔，并按M1、M2、M3的顺序启动；停止时按15s的时间间隔，并按M3、M2、M1的顺序停止，皮带传送机的启动和停止分别由启动按钮和停止按钮来控制，三级皮带传送机如下图所示。

要求：1.工作方式设置：手动时要求按下手动启动按钮，做一次上述过程，自动时按下自动启动按钮，能够重复循环上述过程。

2.有必要的电气保护和互锁。

PLC设计步骤如下：一、输入/输出分析：该控制要求中有3个被控设备MM1、KM2、KM3，分别用于控制电动机M1、M2和M3，也就是输出设备；而输入设备有三个，分别是手动启动按钮SB1、手动停止按钮SB2、自动启动按钮SB3三个。

二、I/O地址分配三、PLC外部接线图1.主电路：主电路组成：三相电分别通过熔断器FU1之后分三路又分别经过主控交流接触器KM1、KM2和KM3的主触点并分别经过热继电器FR1、FR2、FR3的热元件来分别控制传送机使用的三台电动机M1、M2和M3，其中KM1、KM2、KM3的主触点分别用于控制三台电动机的通电与断电；三支熔断器FU1用作主电路的短路保护，热继电器FR1、FR2、FR3分别用作三台电动机M1、M2、M3的过载保护。

同时其中的一相和零线给S7-200PLC主机供电，FU2用作控制电路的短路保护。

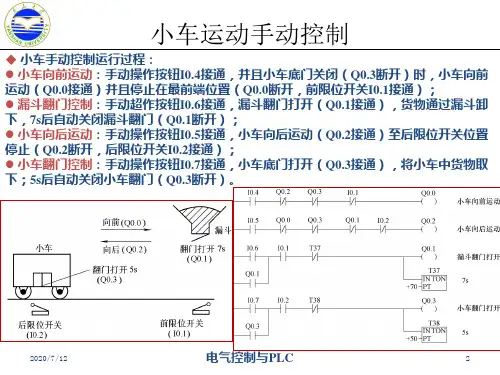

一、小车往返运动用S7-200实现小车往返的自动控制 ，控制过程为按下启动按钮，小车从左边往右边（右边往左边运动）当运动到右边（左边）碰到右边（左边）的行程开关后小车自动做返回运动，当碰到另一边的行程开关后又做返回运动。

如此的往返运动，直到当按下停车按钮后小车停止运动。

▲电气接线图I/O分配表梯形图程序PLC接线图程序调试及结果分析▲控制平台操作面板当按下SB2即i0.0（鼠标点击i0.0f）接通后，Q0.0接通，小车右行（即指示 灯 Q0.0 亮）。

当小车运行碰到右限位开关SQ2即i0.4（用鼠标点击i0.4f，模拟SQ2被压下）接通，此时小车左行（指示灯Q0.0灭，指示灯Q0.1亮），当运行到左边碰到左限位SQ1即i0.3（鼠标点击i0.3f）接通，此时小车又往右运行（指示灯Q0.1灭，指示灯Q0.0亮）。

如此往返运动下去直到按下SB1即i0.2（鼠标点i0.2f）接通，小车停止运行。

附：二、闪光电路当按下启动按钮后，要求在两秒钟内有一秒亮有一秒灭，如此反复，灯一闪一闪 发光。

I/O分配表梯形图程序PLC接线图程序调试及结果分析把编写好的程序下载到西门子s7-200PLC中进行调试。

观察运行结果和实验要求是否相同。

通过在线控制面板进行调试，当按下在线控制面板上的I0.0f（即 I0.0接通）此时Q0.0有输出，Q0.0所接负载灯就亮，同时启动定时器T37开始计时， 当计时一秒后因T37动作，其常闭触点断开，所以Q0.0无输出，所接负载灯灭。

灯灭的同时启动定时器 T38，T38 计时一秒后，把串联在定时器T37的常闭触点断开，所以T37复位，T37常闭触点恢复常闭。

此时Q0.0 又有输出， 所接负载灯又亮。

这样，输出Q0.0上所接的负载灯以接通一秒，断开一秒频率不停的闪烁，直到按下在线控制面板上的 I0.1f(即I0.1接通)，闪光电路不在继续工作。

若想改变灯闪烁的频率只要改变定时器的时间就能够达到改变要求。

1．设计（论文）内容及其要求：1.设计内容：基于PLC的三台电动机顺序启停控制设计；能够实现对电动机的顺序启动和停止控制，要求设计以S7-200变频器为基础并进行仿真,能够简化系统构成、降低系统成本、增强系统性能、满足更多应用场合的需要。

2.电器工作流程图法的设计步骤：2.1绘制电器工作流程图；2.2控制对象的导通逻辑表达式；2.3绘制电器主接线图和PLC端子接线图；2.4编制PLC控制程序；3.设计要求：3.1选择电气传动方案和控制方式；3.2设计电器控制原理图，确定各部分之间的关系，拟定技术指标和要求；3.3设计并绘制电器控制原理图（设计图符合国家规程规范），计算主要计算参数；3.4选择电器元件，制定元器件目录清单，绘制电器主接线图和PLC端子接线图；3.5编制PLC控制程序；3.6编写设计说明书（含中英文摘要、正文、图纸（CAD A3号图））；3.7 dwg（CAD）图形文件及doc文档交给指导老师；4.时间安排：2013.12.18-2013.12.20：查阅文献，制定设计方案，设计电器控制原理框图；2013.12.21-2013.12.27：设计电气主接线和PLC控制电路，选择电器元件；2013.12.28-2013.12.31：编写设计说明书及答辩；指导老师： 2013年12月16日目录1.电气传动技术课程设计的目的 ................... 错误！未定义书签。

2.设计的内容与步骤............................... 错误！未定义书签。

2.1设计的基本原则 ................................. 错误！未定义书签。

2.2设计的内容 ..................................... 错误！未定义书签。

3.系统传动方式的确定 (5)3.1往复运动工作机构传动方式的确定 (5)3.2传动方式的选择应使调速性质与负载特性相适 (6)3.3电动机起动方式的确定 (6)3.4电气系统的保护 (7)3.4.1短路保护 (7)3.4.2过载保护 (7)3.4.3零电压和欠电压保护 (7)3.4.4电气元件的选择 (8)4.电气控制方案的确定............................. 错误！未定义书签。

一. 概述 (2)二、课程设计题目及要求 (3)三、设计过程 (4)1. 电机顺序启停控制系统 (4)1.1根据题目要求画出I/O分配表 (4)1.2功能分析和顺序功能图 (4)1.3梯形图程序 (5)1.小车自动往返控制系统 (8)2.1根据题目要求画出I/O分配表 (8)2.2功能分析和顺序功能图 (8)2.3梯形图程序 (9)3、自动门控制装置 (10)3.1根据题目要求画出I/O分配表 (10)3.2功能分析和顺序功能图 (10)3.3梯形图程序 (11)四、心得体会 (11)参考文献 (12)一. 概述可编程控制器（Programmable Controller）是计算机家族中的一员，是为工业控制应用而设计制造的。

早期的可编程控制器称作可编程逻辑控制器（Programmable Logic Controller），简称PLC，它主要用来代替继电器实现逻辑控制。

随着技术的发展，这种装置的功能已经大大超过了逻辑控制的范围，因此，今天这种装置称作可编程控制器，简称PC。

但是为了避免与个人计算机（Personal Computer）的简称混淆，所以将可编程控制器简称PLC。

目前，PLC在国内外已广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、环保及文化娱乐等各个行业，使用情况大致可归纳为如下几类。

1开关量的逻辑控制这是PLC最基本、最广泛的应用领域，它取代传统的继电器电路，实现逻辑控制、顺序控制，既可用于单台设备的控制，也可用于多机群控及自动化流水线。

如注塑机、印刷机、订书机械、组合机床、磨床、包装生产线、电镀流水线等。

2 模拟量控制在工业生产过程当中，有许多连续变化的量，如温度、压力、流量、液位和速度等都是模拟量。

为了使可编程控制器处理模拟量，必须实现模拟量（Analog）和数字量（Digital）之间的A/D转换及D/A转换。

PLC厂家都生产配套的A/D和D/A转换模块，使可编程控制器用于模拟量控制。
