中华人民共和国国家标准防静电活动地板通用规范(SJ/T10796-2001)本标准适用于计算机机房及其他电子设备房间中铺设的活动地板。
该活动地板在计算机机房及其他电子设备房间中铺设在房屋建筑地面上作安装设备、设备的走线及空调风库空间等用。
其他类似房间需用的活动地板亦可参照此标准执行1术语1.1活动地板高度由活动地板上表面至房间地面之间的距离。
1.2四周支承式地板支架含有横梁，地板铺在横梁上的安装方式。
1.3四角支承式地板的四角直接铺在支撑上的安装方式。
1.4活动地板系统电阻活动地板上表面至地板支撑底座的电阻2结构2.1活动地板按支撑方式分四周支承式和四角支承式。
2.2四周支承式活动地板由地板、支撑、横梁、缓冲垫等组成，见图1。
2.3四角支承式活动地板由地板、支撑、缓冲垫等组成，见图23活动地板规格及型号编制方法3.1活动地板高度分两种.见表1。
表1m m3.2地板幅面尺寸及尺寸公差见表2，形位公差见表3。
表2m m表3m m注：木质基地板参照表2表3执行?3.3型号编制方法活动地板的型号用下述方法表示。
例1：铝质基活动地板，铺设高度为200m m，地板幅面500m m×500mm，承重类型为Z，应写为：H D L·200·500·Z例2：钢质基活动地板，铺设高度为350m m，地板幅面600m m×600mm，承重类型为Z，应写为：H D G·350·600·Z例3：木质基活动地板，铺设高度为350m m，地板幅面600m m×600mm，承重类型为Q，应写为：H D M·350·600·Q4技术要求4.1活动地板电性能在温度为15～30℃，相对湿度为30%～75%时，活动地板系统电阻值分为两级，见表4。
表44.2地板的机械性能4.2.1地板的机械性能应符合表5的规定?表54.2.2支撑的承载能力应大于1000k g。
防静电行业标准
1.防静电活动地板通用规范SJ/T10796-2001
2.防静电贴面板通用规范SJ/T11236-2001
3.地板覆盖层和装配地板静电性能的试验方法SJ/T11159-98
4.电子产品制造防静电系统测试方法SJ/T10694-96
5.通讯设备静电防护通则YD/T754-1995
6.通信机房静电防护通则YD/T754-95
7.电子元器件制造防静电技术要求SJ/T10630-95
8.木质活动地板防火性能安全标准DB31/153-94
9.电子设备制造防静电技术要求SJ/T10533-94
10.电子计算机机房施工及验收规范SJ/T30003-93
11.集成电路防静电包装管SJ/T10147-91
12.信息技术设备静电放电敏感度试验SJ20154-92
13.防静电周转容器通用规范SJ/T11277-2002
14.防静电操作系统通用规范QJ2846-96
15.电子仪器和设备静电要求QJ2245-92
16.半导体器件使用规则QJ2225-92
17.防静电安全工作台技术要求QJ2177-91
18.防静电操作系统技术要求QJ1950-90
19.静电测试方法QJ1875-90
20.电子元器件防静电要求QJ1693-89
21.航天系统地面设施接地要求QJ1211-87。

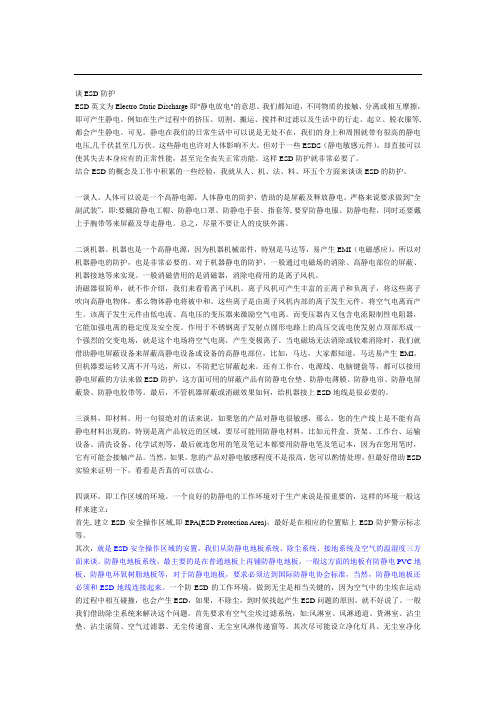

谈ESD防护ESD英文为Electro Static Discharge即"静电放电"的意思。
我们都知道，不同物质的接触、分离或相互摩擦，即可产生静电。
例如在生产过程中的挤压、切割、搬运、搅拌和过滤以及生活中的行走、起立、脱衣服等,都会产生静电。
可见，静电在我们的日常生活中可以说是无处不在，我们的身上和周围就带有很高的静电电压,几千伏甚至几万伏。
这些静电也许对人体影响不大，但对于一些ESDS（静电敏感元件），却直接可以使其失去本身应有的正常性能，甚至完全丧失正常功能。
这样ESD防护就非常必要了。
结合ESD的概念及工作中积累的一些经验，我就从人、机、法、料、环五个方面来谈谈ESD的防护。
一谈人。
人体可以说是一个高静电源，人体静电的防护，借助的是屏蔽及释放静电。
严格来说要求做到“全副武装”，即:要戴防静电工帽、防静电口罩、防静电手套、指套等, 要穿防静电服、防静电鞋，同时还要戴上手腕带等来屏蔽及导走静电。
总之，尽量不要让人的皮肤外露。
二谈机器。
机器也是一个高静电源，因为机器机械部件，特别是马达等，易产生EMI（电磁感应），所以对机器静电的防护，也是非常必要的。
对于机器静电的防护，一般通过电磁场的消除、高静电部位的屏蔽、机器接地等来实现。
一般消磁借用的是消磁器，消除电荷用的是离子风机。
消磁器很简单，就不作介绍，我们来看看离子风机。
离子风机可产生丰富的正离子和负离子，将这些离子吹向高静电物体，那么物体静电将被中和。
这些离子是由离子风机内部的离子发生元件，将空气电离而产生。
该离子发生元件由低电流、高电压的变压器来激励空气电离。
而变压器内又包含电流限制性电阻器，它能加强电离的稳定度及安全度。
作用于不锈钢离子发射点圆形电路上的高压交流电使发射点顶部形成一个强烈的交变电场，就是这个电场将空气电离，产生变极离子。
当电磁场无法消除或较难消除时，我们就借助静电屏蔽设备来屏蔽高静电设备或设备的高静电部位，比如，马达，大家都知道，马达易产生EMI，但机器要运转又离不开马达，所以，不防把它屏蔽起来。
防静电活动地板通用规范(SJ/T10796-2001)本标准适用于计算机机房及其他电子设备房间中铺设的活动地板。
该活动地板在计算机机房及其他电子设备房间中铺设在房屋建筑地面上作安装设备、设备的走线及空调风库空间等用。
其他类似房间需用的活动地板亦可参照此标准执行1 术语1.1 活动地板高度由活动地板上表面至房间地面之间的距离。
1.2 四周支承式地板支架含有横梁，地板铺在横梁上的安装方式。
1.3 四角支承式地板的四角直接铺在支撑上的安装方式。
1.4 活动地板系统电阻活动地板上表面至地板支撑底座的电阻2 结构2.1 活动地板按支撑方式分四周支承式和四角支承式。
2.2 四周支承式活动地板由地板、支撑、横梁、缓冲垫等组成，见图1。
2.3 四角支承式活动地板由地板、支撑、缓冲垫等组成，见图23 活动地板规格及型号编制方法3.1 活动地板高度分两种.见表1。
表1 mm3.2 地板幅面尺寸及尺寸公差见表2，形位公差见表3。
表2 mm表3 mm注：木质基地板参照表2表3执行?3.3 型号编制方法活动地板的型号用下述方法表示。
例1：铝质基活动地板，铺设高度为200mm，地板幅面500mm×500mm，承重类型为Z，应写为：HDL·200·500·Z例2：钢质基活动地板，铺设高度为350mm，地板幅面600mm×600mm，承重类型为Z，应写为：HDG·350·600·Z例3：木质基活动地板，铺设高度为350mm，地板幅面600mm×600mm，承重类型为Q，应写为：HDM·350·600·Q4 技术要求4.1 活动地板电性能在温度为15～30℃，相对湿度为30%～75%时，活动地板系统电阻值分为两级，见表4。
表44.2 地板的机械性能4.2.1 地板的机械性能应符合表5的规定?表54.2.2支撑的承载能力应大于1000kg。
防静电地板施工及验收规范1总则1.0.1为规范防静电地面工程施工、测试和验收要求，做到技术先进、经济合理、质量优良、安全实用，制定本规范。
1.0.2本规范适用于对静电敏感的元器件和电子设备、仪器的研制、生产、检测、维修及使用等场所防静电地面工程的的施工及验收。
1.0.3承建防静电地面工程施工的单位必须严格按设计施工，设计变更应有原设计单位的变更通知书或签证。
1.0.4防静电地面工程施工前，施工单位必须作出施工计划与组织实施计划，并应征得业主代表认可。
1.0.5工程所用材料应检验，名称、型号、规格、数量应符合设计要求，必须有出厂合格证书。
1.0.6工程所用设备、仪器的机电性能指标，装卸、搬运方式，安装使用方法，储存环境等必须符合该产品说明书的要求。
1.0.7隐蔽工程必须有现场施工记录或相关资料（如测试数据、照片、录像等），并由业主代表验收签字后，方可进行下道工序施工。
1.0.8在有220V、380V及以上高电压的场所建防静电地面，宜使用静电耗散型材料，不宜使用导静电型材料。
1.0.9防静电地面工程9防静电地面工程施工及验收，除执行本规范外，还应符合有关防火、环境保护、职业平安卫生及其他相关标准、规范的要求。
2术语2.0.1防静电地面能较少产生静电和易于泄漏静电，以防止静电危害的地面。
2.0.2导静电网能引导静电向大地泄漏的导电网状结构体。
2.0.3接地体包括导电地网、接地端子、接地引下线及埋地下的一级或多组接地装置的总称。
2.0.4体系电阻防静电空中表面与接地端子间的电阻(Ω)2.0.5表面电阻防静电地面表面一定间距内两电极间的电阻(Ω)2.0.6体积电阻将南北极置于试样的相对两表面上所测得的电阻（Ω）2.0.7体系接地电阻防静电地面导电地网上任意一点与大地间的电阻（Ω）2.0.8聚氨酯一种合成高分子材料一聚氨基甲酸酯的简称。
2.0.9自流平平面涂覆的一种施工方法一涂料在重力及表面张力的作用下自由流动，经辅助人工找平，形成平整的涂层。
第1章防静电活动地板【1.1】材料准备1.活动地板面层应包括标准地板、异形地板和地板附件（即支架和横梁组件）。
采用的活动地板块应平整、坚实，面层承载力不应小于7.5MPa，A级板的系统电阻应为1.0×105Ω～1.0×108Ω，B级板的系统电阻应为1.0×105Ω～1.0×1010Ω。
2.活动地板面层宜用于有防尘和防静电要求的专业用房的建筑地面。
应采用特制的平压刨花板为基材，表面可饰以装饰板，底层应用镀锌板经粘结胶合形成活动地板块，配以横梁、橡胶垫条和可供调节高度的金属支架组装成架空板，应在水泥类面层（或基层）上铺设。
应平整、坚实、并具有耐磨、防潮、阻燃、耐污染，耐老化和导静电特点，其技术性能与技术指标应符合的有关产品标准的规定。
地板块平整、坚实，面层承载力不得小于7.5MPa，其系统电阻：A级板为1.0×105～1.0×108Ω3.环氧树脂胶、滑石粉、泡沫塑料条、木条、橡胶条、铝型材和角铁、铝形角铁等材质，要符合要求。
【1.2】现场技术准备弹出墙面+50cm水平标高线；大面积施工前，应先在室内四周确定控制位置，并按选定的铺设方向和顺序设基准点，并做样板间，经各有关部门鉴定合格后，再继续以此为样板进行操作。
【1.3】现场作业条件1.在铺设活动地板面层时，应待室内各项工程完工和超过地板承载力的设备进入房间预定位置以及相邻房间内部也全部完工后，方可进行，不得交叉施工。
2.活动地板面层的金属支架应支承在现浇水泥混凝土基层（或面层）上，基层表面应平整、光洁、不起灰。
3.门框已安装完，并在四周墙面上弹出面层标高水平控制线。
【1.4】主要机具设备主要机具有水平仪、铁制水平尺、铁制方尺、2～3m靠尺板、墨斗（或粉线包）、小线、线坠、笤帚、盒尺、钢尺、钉子、铁丝、红铅笔、油刷、开刀、吸盘、手推车、铁簸箕、小铁锤、合金钢扁錾子、裁改版面用的圆盘锯、无齿锯、木工用截料锯、刀锯、手刨、斧子、磅秤、钢丝钳子、小水桶、棉丝、小方锹、螺丝扳手。
防静电地板技术参数
1、标准：国标SJ/T10796－2001一切技术要求；
2、名称：HDG防静电高架活动地板，
3、型号：HDG.600.35.Q.G
4、规格：600×600×35mm；
5、钢板要求：上钢板厚度均为0.7mm，下钢板厚度均为0.7mm；
6、贴面要求：1.2mmHPL三聚氰胺防静电贴面，系统电阻1×105-1×109Ω；
7、地板形式：有边地板形式，边条的系统电阻为1×105Ω；
8、支架采用钢制支架，支架铺设高度（地面至地板面的总铺高）为：150 mm；
9、横梁壁厚为0.8mm。
10、地板外观尺寸：板幅极限偏差0/－0.4mm，板厚极限偏差±0.3mm，表面平面
度≤0.6mm，相邻边垂直度≤0.3mm；
11、地板机械性能：集中荷载为2950N（饶度≤2mm），均布荷载12500N/㎡，极
限荷载≥8850N；
12、活动地板耐冲击性能：试验区不能有任何塌陷，地板上永久变形应≤1.5mm；
13、滚动载荷2255N，滚动10000次，绕度≤2mm，永久变形≤0.5mm；
14、燃烧性能：符合BG50222－95《建筑内部装修设计防火规范》中的技术要求：
B1级≥0.45W/cm2难燃性能；
15、地板支撑：荷载20KN保持1分钟支架应完好如初。
外观：焊接牢固，金属
件表面防锈层无脱落，无明显疵点；。
规格600x600全钢防静电地板材料技术要求活动地板的品种和规格选择600X600全钢防静电架空活动地板。
①总体参数防火等级：A级；踩踏噪音：优于30dB；板面耐磨：10以上；规格：600×600；承载力要求：车站控制室，弱电电源室≥1000kg/m2，综合弱电机房、通信、AFC设备室等≥800kg/m2。
②材质要求基板：厚度不小于30mm的矿物质材料，需具有防火A级和防潮特性。
底板：厚度不小于0.5mm的磷化钢板，并经过防氧化处理。
面板：贴面为厚度不小于1.0mm的钢质防静电面板，并具有防火，导静电，高耐磨等特性，磨耗量：大于0.02克/c㎡。
周边封闭材料：厚度不小于0.5mm，不大于1mm的复合材料，并具有防火，导静电等特性。
③配件要求竖支撑架：上支撑面直径不小于100mm，金属厚度不小于3mm，并配置不小于1.8mm厚的限位垫盖，用以导静电，缓冲降噪。
竖支撑架的高度可调整，最大可调整高度不小于1000mm。
下支撑架：采用直径不小于100mm的凸形金属座，金属厚度不小于3mm，并具有固定孔。
横支撑梁：应采用II型支撑梁，金属材料厚度不小于1mm，并配有PVC限位垫套，用以导静电，缓冲降噪。
竖支撑架与横支撑梁的连接工艺必须采用螺丝紧固，支架系统所有金属材料并须作防氧化处理。
接地附件：接地方式采用等电位、网格地的方式敷设地线，使用铜带在活动地板下面交叉焊接，排列600mm×600mm的方格。
铜带底部与建筑地面绝缘处理，接地电阻不应大于1Ω，铜带采用紫铜材质。
接地线：长度应考虑连接到就近接地端子箱内接地排上。
④检验标准GB50222-95 《建筑内部装修设计防火规范》SG/T11236-2001 《防静电地板通用规范》SJ/T10796-2001 《计算机机房活动地板技术条件》GB50174-93 《电子计算机机房设计规范》SJ/T3003-93 《计算机房施工及验收规范》GB/T-2887-2000 《电子计算机场地通用规范》⑤材料技术要求在温度为15～30℃，相对湿度为30%～75%时，地板系统电阻值为1.0×105～8Ω。
防静电活动地板施工技术要求一、工程做法：本工程3#楼消防安防值班室采用防静电活动地板楼面；选用12BJ1-1《工程做法》中：楼47B，燃烧性能A级，架空高度150mm，防静电活动地板的防静电性能、机械性能和外观质量应符合国家现行行业标准《防静电活动地板通用规范》SJ/T10796-2001的相关规定。
支架表面应平整、光洁、强度应满足荷载设计要求，钢质件应做镀锌处理或其他防锈处理。
架空板底层应预留100mm高净空确保电缆桥架安装。
防静电地板所用材料及规格需厂家进行深化设计，明确各材料组成及做法，且符合GB50174-2017《数据中心设计规范》相关要求。
二、基本要求1、采用的活动地板块应平整，坚实，接地系统应采用铜带敷设，铜带应采用厚度不小于0.1mm宽度不小于50mm交叉敷设并与建筑物的联合接地体可靠连接。
2、活动板块与横梁接触搁置处应达到四角平整、严密。
3、当活动地板不符合模数时，其不足部分可在现场根据实际尺寸将板块切割后镶补，并应配装相应的可调支撑和横梁。
切割边不经处理不得镶补，并不得有局部膨胀变形情况。
4、活动地板在门口处或预留洞口处应符合其设计的构造要求，四周侧边应用耐磨硬质板材封闭或用其他材料包裹，胶条封边应符合耐磨要求。
三、施工要求：主控项目：1、活动地板应符合设计要求和国家现行有关标准的规定，且应具有耐磨、防潮、阻燃、耐污染、耐老化和导静电等性能。
2、活动地板面层应安装牢固，无裂纹、掉角和缺棱等缺陷。
一般项目1、活动地板面层应排列整齐、表面洁净、色泽一致、接缝均匀、周边顺直。
2、活动地板面层的允许偏差3、活动地板铺设前，应按设计标高及底板布置准确放线。
沿墙单块地板的最小宽度不宜小于整块地板边长的1/4。
四、其他未尽事宜参见：GB50209-2010《建筑地面工程施工质量验收规范》GB50462-2015《数据中心基础设施施工及验收规范》GB50174-2017《数据中心设计规范》GB50944-2013《防静电工程施工与质量验收规范》12BJ1-1《建筑构造通用图集》SJ/T10796-2001《防静电活动地板通用规范》建设单位：监理单位：永兴技术质量部：又一村项目部：又一村回迁安置房项目部2019年11月13日。
防静电活动地板通用规范(SJ/T10796—2001)本标准适用于计算机机房及其他电子设备房间中铺设的活动地板。
该活动地板在计算机机房及其他电子设备房间中铺设在房屋建筑地面上作安装设备、设备的走线及空调风库空间等用。
其他类似房间需用的活动地板亦可参照此标准执行1术语1.1活动地板高度由活动地板上表面至房间地面之间的距离。
1.2四周支承式地板支架含有横梁，地板铺在横梁上的安装方式。
1.3四角支承式地板的四角直接铺在支撑上的安装方式。
1.4活动地板系统电阻活动地板上表面至地板支撑底座的电阻2结构2.1活动地板按支撑方式分四周支承式和四角支承式。
2.2四周支承式活动地板由地板、支撑、横梁、缓冲垫等组成，见图1。
2.3四角支承式活动地板由地板、支撑、缓冲垫等组成，见图23活动地板规格及型号编制方法3.1活动地板高度分两种.见表1。
表1 mm3.2地板幅面尺寸及尺寸公差见表2,形位公差见表3。
表3 mm注：木质基地板参照表2表3执行 3.3 型号编制方法活动地板的型号用下述方法表示。
例1：铝质基活动地板，铺设高度为200mm ，地板幅面500mmx500mm ，承重类型为Z，应写为: HDL・200・5002例2：钢质基活动地板，铺设高度为350mm ，地板幅面600mmx600mm ，承重类型为Z ，应写为: HDG・350・600・Z例3：木质基活动地板，铺设高度为350mm ，地板幅面600mmx600mm ，承重类型为Q ，应写为: HDM・350・600・Q4技术要求4.1 活动地板电性能在温度为15〜30℃，相对湿度为30%〜75%时，活动地板系统电阻值分为两级，见表4。
4.2 地板的机械性能4.2.1地板的机械性能应符合表5的规定?承重类型均布荷载kg/m 的2次方集中荷载kg 挠度Q〉800 〉200 中心集中荷载为150kg 时，挠曲量1.5mm 以下 Z〉1600〉400中心集中荷载为300kg 时挠曲量2mm 以下4.2.2 支撑的承载能力应大于1000kg 。
5试验方法5.1 试验条件在本标准中，除4.1外其他试验均应在正常大气条件下进行，正常大气条件为:环境温度：15〜35℃环境相对湿度：45%〜75%大气压力：86〜106kPa 5.2 外观和尺寸检验用目测和触摸法检验，产品应符合4.2.3的要求。
用测量法检验，应符合3.1和3.2的要求。
5.3 电性能检验 5.3.1 检验设备5.3.1.1 用黄铜圆柱体作电极，其直径为50±0.1mm ,重量为0.5kg 。
5.3.1.2 用输出电压为直流500V 的兆欧表。
兆欧表和引线对地电阻不低于10的10次方Q 5.3.2 检验方法地板按5.3.2.1的要求安装，并在4.1要求的温、湿度条件下放置24h 以上。
在地板上任选五个以上的点，将与电极尺寸相同的导电海绵放置于选定的点上，然后放置电 极，按图3中的顺序连接。
5.3.2.5按表6所示，将测量数据记录下来，测出的逐点值均应符合4.1的要求。
5.3.2.1 检验原理按图3所示。
5.3.2.2 用中性洗涤剂清洗地板表面。
5.3.2.3 5.3.2.45.4机械性能检验5.4.1检验设备5.4.1.1可用小型压力机加载，也可以通过承力架，用小型手动螺旋千斤顶（5t左右）配合小型压力传感器控制加载力。
5.4.1.2可用位移传感器或百分表测量变位量。
也可用x--y函数记录仪作自动连续记录配套使用，由x--y函数记录仪作自动连续记录，画出荷载位移曲线，直至地板破坏为止.5.4.1.3加载设备误差±5kg，位移测试误差±0.01mm。
5.4.2检验方法5.4.2.1按图4所示，将地板放置于检验设备上。
（略）5.4.2.2地板按实际使用情况安装，四周支承式活动地板要确保地板四边安装在横梁上；四角地承式活动地板要确保地板四角安装于支撑上，并调节支撑使地板板面水平，确保四个支撑柱同时受力。
5.4.2.3将压力传感器与橡皮垫板安放在地板中央，压力传感器和橡皮垫板的直径为50mm。
5.4.2.4安装加载设备（千斤顶），确保加力点垂直对中。
安装位移传感器或百分表于地板底部中央，应保证位移杆垂直对中。
5.4.3加载与卸载5.4.3.1当采用x--y函数记录仪自动画荷载位移曲线时，应要用慢速、连续均匀加载，加载速度应控制在100kg/min左右。
加载至本标准规定的荷载值后进行卸载。
当无自动记录仪时，应采用慢速逐级加载，第一次可加本标准规定荷载的五分之一，而后每次增加本标准规定荷载的十分之一为一级，接近本标准规定荷载时，可改为每次增加本标准规定荷载的二十分之一级，分级荷载间隔15min,并在加下一级荷载前记录一次位移值。
加载至本标准规定荷载后进行卸载。
每次卸载值为加载值的二倍，时间间隔为15min，卸下一次荷载前记录一次变位值，直到荷载为零。
5.4.3.2按5.4.3.1加载方法重新加载，直到地板破坏为止。
当地板发出断裂声，荷载位移P-S曲线发生拐折即为破坏。
以加载破坏前一级荷载为地板的极限破坏荷载。
5.4.4试验报告5.4.4.1作出每块地板荷载挠度P-S曲线或S-lgP曲线。
5.4.4.2根据加载终止原则，决定地板极限破坏荷载值。
5.4.4.3按下列公式将地板的集中荷载及限破坏值换算成地板的均布荷载极限破坏值。
Pp aPq = .................................... ⑴AP式中：q ----地板的均布荷载极限破坏值；PP ----地板的集中荷载极限破坏值；A ----地板的面积；a ----地板强度形状系数，依地板形状不同一般取2〜3。
将地板的均布荷载极限破坏值除以地板的安全度K,即为地板的均布荷载允许使用值。
[q]=---式中：［q］――地板均布荷载允许使用值;K ――地板安全度根据基板不同取值如下:金属基板（塑性材料）1.5；金属基板（脆性材料）2.0；塑料基板（含塑料胶合水）2.0；木质基板8。
5.4.4.4按下式计算出地板在均布荷载作用下，地板中央的挠度为1mm时的均布荷载值。
Bpqs=— (3)AS式中：qs----地板中央的挠度为1mm时的均布荷载值；P、S----作用在地板中央的阶段集中荷载值和挠度值，由P-S曲线上量得;B----地板刚度形状系数，依地板形状不同一般取1.6〜2.8。
5.4.4.5比较［q］与qs值，取较小者作为该板的允许使用荷载值。
5.5支撑承载能力检验5.5.1检验设备5.5.1.1可在各种压力机上加载，也可在四块组装好的地板上，通过承力架用小型压力传感器控制小型千斤顶对中间可调支撑加载。
5.5.1.2用两只安装在支撑中间的位移传感器测量两个方向的水平变位。
也可用x--y函数记录仪，将压力传感器、位移传感器、动态应变仪与x--y函数记录仪配套。
由x--y函数记录仪作自动连续记录，画出荷载位移曲线，直至支撑失稳破坏为止。
5.5.1.3加载设备误差±5kg,位移测试设备误差±0.01mm。
5.5.2检验方法5.5.2.1将可调支撑按实际使用情况放置在测试设备上。
5.5.2.2调整支撑高度，使地板板面水平。
5.5.2.3将压力传感器与橡皮垫板安放在中间可调支撑上，压力传感器和橡皮垫板的直径为50mm。
5.5.2.4安装千斤顶，确保加力点垂直对中。
将位移传感器安装于支撑中点时要确保仪器位移杆垂直于支撑。
5.5.3加载当采用x--y函数记录仪自动画荷载位移曲线时，应采用慢速均匀加载，直到支撑失稳破坏。
加载速度控制在100kg/min左右。
当无自动记录仪时，应采用慢速逐级加载。
第一次可加本标准规定荷载的五分之一，而后每次增加本标准规定荷载的十分之一为一级，接近本标准规定荷载时，可改为每次增加本标准规定荷载的二十分之一为一级，分级荷载间隔15min，并在加下一级荷载前记录一次位移值。
加载至本标准规定荷载后继续加载，当荷载位移P-S曲线发生拐折，即为支撑失稳破坏，破坏前一级的荷载即为支撑的极限破坏荷载。
5.5.4检验报告作出每根支撑荷载位移P-S曲线或S-LgP曲线。
根据5.5.3的加载方法，决定支撑极限破坏荷载。
将支撑极限破坏荷载除以安全度1.5即为支撑的允许使用荷载值。
6.检验规则6.1检验由制造厂质量检验部门或上级主管部门指定的单位进行，订货方可派代表参加，制造厂或被指定的单位应提供试验所需的一切条件。
6.2检验按GB2828-81《逐批检查计数抽样程序及抽样表（适用于连续批的检查）》中一次抽样方案的规定进行，检查水平取S-3。
样本单位为一块地板或一根支撑。
6.3检验的顺序，项目及AQL值见表7。
6.4检验不合格的批，可以再提交检验一次，重新提交时的检查水平取S-4,若不合格，则作为不合格批处理。
6.5经过检验的样本，不得作为合格品交给订货方。
根据订货方的要求，生产厂应提供检验报告。
序号试验项目条款AQL(%)7标志、包装、运输和贮存7.1包装箱应符合防潮、防尘、防震的要求。
7.2包装箱内应附有检验合格证，检验合格证上应注明：a.生产厂名称；b.产品名称、型号或商标；c.产品规格尺寸；d.单件产品重量；e.检验人员代号。
7.3包装箱上应有''小心轻放”、''防湿”等标志。
标志应符合GB191-73《包装储运指示标志》的规定。
包装箱应有生产厂名称、产品型号、规格、数量、出厂日期。
7.4每十块或四块地板装成一箱，每块地板单独装入塑料袋或每两块地板板面之间垫纸并装入箱内。
7.5支撑每50套装成一箱，横梁每100件装成一箱（四周支承式）缓冲垫单独包装每50件一捆装入相应数量的横梁箱内。
7.6包装好的产品，均应能以任何运输形式运往任意远的地点。
长途运输时，产品不能放在敞篷车厢、船仓中，产品中间转运时不能放在露天仓库中，运输过程中应防止雨、雪直接淋袭与机械损伤。
7.7存放产品的仓库湿度不大于80%，室内应无酸、碱等腐蚀性气体。
