6系铝合金的主要合金元素

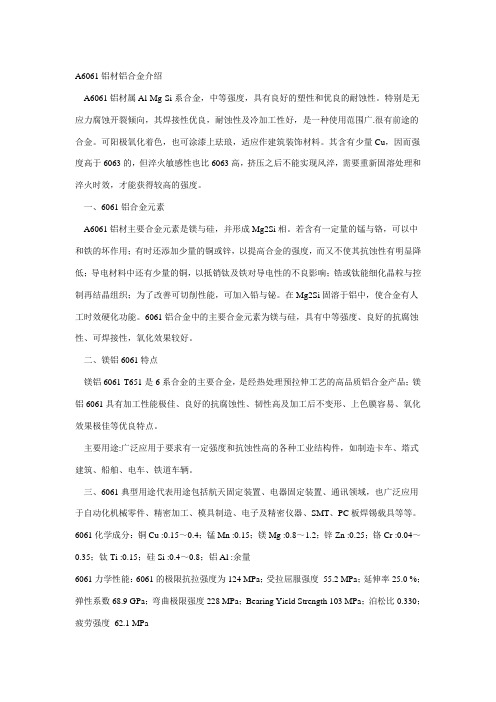

A6061铝材铝合金介绍A6061铝材属Al-Mg-Si系合金，中等强度，具有良好的塑性和优良的耐蚀性。

特别是无应力腐蚀开裂倾向，其焊接性优良，耐蚀性及冷加工性好，是一种使用范围广.很有前途的合金。

可阳极氧化着色，也可涂漆上珐琅，适应作建筑装饰材料。

其含有少量Cu，因而强度高于6063的，但淬火敏感性也比6063高，挤压之后不能实现风淬，需要重新固溶处理和淬火时效，才能获得较高的强度。

一、6061铝合金元素A6061铝材主要合金元素是镁与硅，并形成Mg2Si相。

若含有一定量的锰与铬，可以中和铁的坏作用；有时还添加少量的铜或锌，以提高合金的强度，而又不使其抗蚀性有明显降低；导电材料中还有少量的铜，以抵销钛及铁对导电性的不良影响；锆或钛能细化晶粒与控制再结晶组织；为了改善可切削性能，可加入铅与铋。

在Mg2Si固溶于铝中，使合金有人工时效硬化功能。

6061铝合金中的主要合金元素为镁与硅，具有中等强度、良好的抗腐蚀性、可焊接性，氧化效果较好。

二、镁铝6061特点镁铝6061-T651是6系合金的主要合金，是经热处理预拉伸工艺的高品质铝合金产品；镁铝6061具有加工性能极佳、良好的抗腐蚀性、韧性高及加工后不变形、上色膜容易、氧化效果极佳等优良特点。

主要用途:广泛应用于要求有一定强度和抗蚀性高的各种工业结构件，如制造卡车、塔式建筑、船舶、电车、铁道车辆。

三、6061典型用途代表用途包括航天固定装置、电器固定装置、通讯领域，也广泛应用于自动化机械零件、精密加工、模具制造、电子及精密仪器、SMT、PC板焊锡载具等等。

6061化学成分：铜Cu :0.15～0.4；锰Mn :0.15；镁Mg :0.8～1.2；锌Zn :0.25；铬Cr :0.04～0.35；钛Ti :0.15；硅Si :0.4～0.8；铝Al :余量6061力学性能：6061的极限抗拉强度为124 MPa；受拉屈服强度55.2 MPa；延伸率25.0 %；弹性系数68.9 GPa；弯曲极限强度228 MPa；Bearing Yield Strength 103 MPa；泊松比0.330；疲劳强度62.1 MPa6061热处理工艺：快速退火：加热温度350～410℃;随材料有效厚度的不同，保温时间在30～120min之间;空气或水冷。

6系铝的成分6系铝是指铝合金中含有镁和硅的系列合金。

常见的6系铝合金有6061、6063、6082等。

下面将从成分、特性和应用等方面对6系铝进行介绍。

一、成分6系铝合金的主要成分是铝、镁和硅。

其中，铝是主要成分，占比在90%以上；镁的含量一般在0.8%~1.2%之间；硅的含量在0.4%~0.8%之间。

此外，还可能含有其他元素如铜、锰等，以提高合金的性能。

二、特性1. 高强度：6系铝合金具有很高的强度，尤其是在经过热处理后，其强度更高，可以达到甚至超过一些钢材的强度。

2. 良好的耐腐蚀性：6系铝合金具有良好的耐腐蚀性，特别是对海水和大气中的腐蚀具有较好的抵抗能力。

3. 良好的加工性能：6系铝合金具有良好的加工性能，可以通过挤压、模压、铸造等工艺进行加工，制成各种形状的零件和构件。

4. 可焊接性好：6系铝合金具有良好的可焊接性，可以通过各种焊接方法进行连接和修复。

5. 密度低：6系铝合金的密度相对较低，约为铁的1/3，可以减轻结构的重量。

6. 耐高温性：6系铝合金具有较好的耐高温性能，能够在高温环境下保持较好的力学性能。

三、应用1. 航空航天领域：由于6系铝合金具有高强度和良好的耐腐蚀性，被广泛应用于航空航天领域，制造飞机的结构件和零部件。

2. 汽车制造业：6系铝合金因其高强度和低密度的特点，被广泛应用于汽车制造业，制造车身、车架等零部件，以减轻车辆的重量，提高燃油经济性。

3. 建筑领域：6系铝合金具有良好的可加工性和耐腐蚀性，被广泛应用于建筑领域，制造门窗、阳台、幕墙等建筑构件。

4. 电子领域：6系铝合金因其导电性能好，被应用于电子领域，制造散热器、电池壳体等产品。

5. 运动器材：6系铝合金因其高强度和良好的耐腐蚀性，被应用于制造自行车、高尔夫球杆、登山杖等运动器材。

6. 其他领域：6系铝合金还被广泛应用于船舶制造、火车制造、化工设备制造等领域。

6系铝合金是一种含有镁和硅的铝合金。

它具有高强度、良好的耐腐蚀性、良好的加工性能和可焊接性好等特性。

铝材型号及用途1系列：含铝99.00%以上，导电性能好，耐腐蚀性能好，焊接性能好，强度低，不可热处理强化。

应用范围：主要用于科学试验，化学工业及特殊用途。

2系列：以铜为主要合元素的含铝合金，也会添加锰、镁、铅和铋。

切削性好，但是晶间腐蚀倾向严重。

应用范围：航空工业（2014合金），螺丝（2011合金）和使用温度较高的行业（2017合金）。

（建筑铝材——幕墙）3系列：以锰为主要合金元素，耐腐蚀性能好，焊接性能好。

缺点是强度低，但可通过冷加工硬化来加强强度。

退火时易产生粗大晶粒。

应用范围：飞机上使用的导油无缝管（3003合金），易拉罐（3004合金）。

4系列：以硅为主，耐磨性高，热膨胀系数小，易于铸造，含硅量较少或较高都会影响性能。

应用范围：广泛用于机动车的活塞、缸体等，在国外应用较多。

（装饰铝材——铝衣柜）5系列：以镁为主，耐耐性能好，焊接性能好，疲劳强度好，不可热处理强化，只能冷加工提高强度。

应用范围：割草机的手柄、飞机油箱导管、防弹衣。

6系列：以镁和硅为主。

中等强度，耐腐蚀性能好，焊接性能好，工艺性能好，氧化着色性能好。

应用范围：6系铝合金是目前应用最广泛的合金材质之一，主要用于交通工具部件的制造（如：汽车行李架、门、窗、车身、散热片、间箱外壳）。

（铝材生产）7系列：以锌为主，但有时也要少量添加了镁、铜。

7005和7075是7系中最高的档次，可热处理强化。

应用范围：航空方面（飞机的承力构件、起落架）、火箭、螺旋桨、航空飞船。

8系列：大部分应用为铝箔，生产铝棒方面不太常用。

9系列：铝合金是备用合金。

6系铝合金析出相mg2si -回复
标题：6系铝合金中析出相Mg2Si的形成与作用
引言：
6系铝合金是一类应用广泛的高强度铝合金，其中最具代表性的成员为6061和6063合金。

这些合金通过添加适量的合金元素来调控其性能，其中最常见的合金元素之一是镁（Mg）。

Mg在6系铝合金中的添加除了能够提高强度、耐腐蚀性和导热性外，还可以形成一种重要的析出相，即Mg2Si。

本文将详细探讨6系铝合金中析出相Mg2Si的形成机制、结构特征以及其对合金性能的影响。

第一部分：析出相Mg2Si的形成机制
1.1 镁元素在铝基体中的溶解度
1.2 高温变形与固溶处理
1.3 时效处理（人工时效和自然时效）
1.4 析出相Mg2Si的形貌和分布
第二部分：析出相Mg2Si的结构特征
2.1 晶体结构和晶格参数
2.2 相变温度与相变过程
2.3 晶粒尺寸及晶界特征对析出相的影响
第三部分：析出相Mg2Si对合金性能的影响
3.1 强度和硬度的提高
3.2 抗腐蚀性能的改善
3.3 导热性的优化
3.4 电学性能的调节
第四部分：析出相Mg2Si的应用与展望
4.1 6系铝合金中析出相Mg2Si的应用领域
4.2 相关研究进展和未来发展方向
结论：析出相Mg2Si是6系铝合金中的一个重要组成部分，其形成机制和结构特征对合金性能产生显著影响。

该析出相的优化控制可提高合金的强度、硬度、抗腐蚀性以及导热性能，并为合金的可持续发展提供新的研究方向。

未来的研究应聚焦于合金中析出相的形貌和分布优化、热处理工艺的改进、以及构建更为精密的合金模型，以满足不断发展的工程需求和市场需求。

6系铝锭成分
6系铝锭是一种重要的铝合金产品，其成分主要包括铝、镁、锰和硅等元素。

这些元素的含量和比例对于6系铝锭的性能和用途具有重要影响。

铝是6系铝锭的主要成分，其含量通常高达98%以上。

铝具有轻质、优良的导热性和导电性等特点，使得6系铝锭在航空航天、汽车、电子等领域得到广泛应用。

此外，铝还具有良好的耐腐蚀性，能够在恶劣环境下保持较好的稳定性和耐久性。

镁是6系铝锭的重要合金元素之一，其含量通常在0.3-1.5%之间。

镁的加入可以有效提高6系铝锭的强度和硬度，同时保持较好的韧性和耐蚀性。

镁的存在还可以改善铝合金的加工性能，使其更易于成型和加工。

因此，6系铝锭通常在需要较高强度和耐蚀性的场合得到广泛应用。

锰是6系铝锭中的另一种重要合金元素，其含量通常在0.05-1.2%之间。

锰的加入可以有效提高6系铝锭的强度和硬度，同时还能够改善其耐磨性和耐腐蚀性。

锰还可以提高6系铝锭的热处理响应性，使其能够通过热处理获得更好的力学性能。

硅是6系铝锭中的另一个重要合金元素，其含量通常在0.2-0.6%之间。

硅的加入可以显著提高6系铝锭的强度和硬度，同时还能够改善其耐磨性和耐蚀性。

硅还可以促进6系铝锭的晶粒细化，提高其
热处理响应性和成形性能。

因此，硅在6系铝锭中起着重要的作用。

6系铝锭的成分主要包括铝、镁、锰和硅等元素。

这些元素的含量和比例对于6系铝锭的性能和用途具有重要影响。

随着工业技术的不断发展，人们对6系铝锭的性能要求也越来越高，因此在生产和应用过程中需要合理控制和调整6系铝锭的成分，以满足不同领域的需求。

六系铝合金化学成分
嘿，大家知道吗，铝合金可是在我们生活中无处不在呀！今天咱就来好好聊聊六系铝合金的化学成分。

六系铝合金，那可是相当重要的一种铝合金呢！它主要包含铝、镁和硅这几种主要元素。

这就好比是一个团队，铝就是那个核心人物，而镁和硅就是得力的助手啦。

铝，那可是绝对的主角呀！它让六系铝合金有了基本的框架和性质。

就好像是房子的根基一样，没有它可不行呢！
镁呢，就像是给这个团队注入了活力。

它能增加铝合金的强度和硬度，让它变得更结实。

想象一下，要是没有镁，那这铝合金可能就会软趴趴的，不顶事儿呀！
硅呢，就像是一个调和剂。

它能改善铝合金的铸造性能和加工性能。

这就好比是在团队里起到协调作用的人，让一切都能更顺畅地进行。

六系铝合金的化学成分比例可是很有讲究的哦！如果比例不对，那可就达不到理想的效果啦。

这就跟做菜一样，盐放多了或者放少了，味道都会大打折扣呢。

而且呀，六系铝合金的这些化学成分还让它有了很多优秀的特性。

它的耐腐蚀性不错，在一些恶劣环境下也能撑得住。

这不就像是一个坚强的战士吗？它的可加工性也好，能被加工成各种形状和结构，满足我们不同的需求。

你想想看，我们身边的好多东西都是用六系铝合金做的呢。

比如一些汽车零件，那可少不了它呀！还有一些电子产品的外壳，不也是它的用武之地吗？
总之，六系铝合金的化学成分虽然看似简单，但是它们组合在一起却能发挥出巨大的作用。

它真的是我们生活中不可或缺的材料呢！大家是不是对它更感兴趣啦？六系铝合金就是这么厉害，你能不承认吗？。

6063挤压厚板粗晶环的研究及应用发布者：发布时间：2012/6/11 22:45:10 阅读：12次6XXX系合金的主要合金元素是镁和硅，组织也相当简单，主要组织组成物为Mg2Si相，在热处理状态下，Mg2Si固溶于铝中，使得合金有人工时效强化能力。

6063属Al-Mg-Si系铝合金中对应力腐蚀不敏感的合金,具有中等强度、优良的挤压性能、良好的耐蚀性、可焊性及良好的加工性能,因而得以广泛应用[1]。

随着科学技术的发展及应用市场的拓宽，有的客户对制品的要求越来越高，对晶粒度也提出了要求。

很多的铝合金挤压制品经热处理（淬火、退火）后，在制品的周边形成一层很深的粗大的再结晶晶粒环，且粗晶区和细晶区有着明显的界限，而且粗晶环的深度从挤压制品的前端到尾端是增加的。

粗晶环是铝合金挤压制品中的主要缺陷之一，当断面形成相当大部分的粗晶环区域时，材料的力学性能、疲劳强度显著降低。

而在对制品进行一些表面处理（氧化银白等）时，制品表面会出现线纹和花斑，影响装饰效果。

而6063铝合金在生产较厚的板材时，极易出现粗晶环。

本文将研究减少和控制6063铝合金在挤压厚板出现粗晶环的方法。

1.试验1.1试验材料选择40MN的正向挤压机，Φ305 mm×1000 mm规格的6063铝合金铸锭。

其化学成分见表1。

表1 6063铝合金化学成分(质量分数，下同)％批号Cu Fe Si Mg Mn Cr Zn Ti Al 国标0.10 0.35 0.20~0.6 0.45~0.90 0.10 0.10 0.10 0.10 余量试验≤0.03 ≤0.25 0.32~0.38 0.55~0.70 ≤0.04 ≤0.04 ≤0.03 ≤0.06 余量1.2试验目标粗晶环深度小于或等于1mm，晶粒度小于或等于三级，抗拉强度δb≥205Mpa，屈服强度δ0.2≥180Mpa，延伸率大于或等于8％。

1.3试验内容（1）熔铸圆铸锭对6063铝合金挤压厚板在线淬火状态下制品晶粒度的影响，采用均质和不均质两种不同热处理方式的圆铸锭来试验。

适用于在固熔热处理后,进行冷加工、或矫直、矫平以提高强度的产品T4 固熔热处理后自然时效至基本稳定的状态适用于固熔热处理后,不再进行冷加工(可进行短直、矫平,但不影响力学性能极限)的产品T5 由高温成型过程冷却,然后进行人工时效的状态适用于由高温成型过程冷却后,不经过冷加工(可进行矫直、矫平,但不影响力学性能极限),予以人工时效的产品T6 固熔热处理后进行人工时效的状态适用于固熔热处理后,不再进行冷加工(可进行矫直、矫平、但不影响力学性能极限)的产品T7 固熔热处理后进行过时效的状态适用于固熔热处理后,为获取某些重要特性,在人工时效时,强度在时效曲线上越过了最高峰点的产品T8 固熔热处理后经冷加工,然后进行人工时效的状态适用于经冷加工,或矫直、矫平以提高强度的产品T9 固熔热处理后人工时效,然后进行冷加工的状态适用于经冷加工提高强度的产品T10 由高温成型过程冷却后,进行冷加工,然后人工时效的状态适用于经冷加工,或矫直、矫平以提高强度的产品某些6×××系的合金,无论是炉内固熔热处理,还是从高温成形过程急冷以保留可溶性组分在固熔体中,均能达到相同的固熔热处理效果,这些合金的T3、T4、T6、T7、T8和T9状态可采用上述两种处理方法的任一种.铝合金热处理工艺6061铝合金具有较好的强度，最为苛刻的耐用性，易于焊接，耐腐蚀，适合应用于高强度复合地板。

耐用性ASTM磨损电阻测试已证实了无与伦比的耐用性。

耐蚀性6061合金提供了传统的在典型应用中的优良的耐腐蚀性。

可焊性6061提供了独特的兼容性，在很多重要的领域中体现出优异的焊接强度。

6061-T6花纹片材和板材的强度，防滑性和耐久性的是该材质的主要属性。

广泛应用于装载坡道，沟盖板，坞登，基座板，地板，楼梯踏板。

6061-T651合金板是经过双重性机械磨光的，使得平板表面保持光滑及优越的平整度，让您减少及消除成本高昂的表面处理工序。

一、铝合金分类●1系(纯)：工业纯铝，铝质量百分含量为99%以上，不可热处理强化●2系(Cu)：铝铜合金，铜为主要元素，硬铝合金。

●3系(Mn)：铝锰合金, 锰为主要元素●4系(Si)：铝硅合金，硅为主要元素●5系(Mg)：铝镁合金，镁为主要元素●6系(Si+Mi)：铝硅镁合金，硅和镁为主要元素●7系(Zn+ Mg+ Cu)：铝锌镁铜合金，超硬铝合金。

锌为主要元素二、6系常见合金成分6系合金的强化相为Mg2Si，Si原子量28，Mg原子量为24，2Mg/Si=1.73，合金中当Mg/Si含量小于1.73时，Si含量过剩，Mg/Si含量大于1.73时，Mg含量过剩。

Si 含量过剩能提高合金强度，同时提高合金塑性Mg含量过剩能提高合金强度, 但降低合金塑性，不利于塑性变形加工。

Cu 在铝中的固溶度较大，能非常明显提高合金的强度（2系合金铜的含量较高，2系铝铜镁三元合金属于硬铝合金，具有较高的强度）,且Cu可形成Cu2Mg8Si6Al5, CuAL2,AL2CuMg等相，这三种相是自然时效强化相，可使合金有自然时效能力Mn 可增加合金强度，同时与Fe形成化合物，降低Fe的危害。

Cr 可增加合金强度，同时与Fe形成化合物，降低Fe的危害。

Fe Fe为有害元素，但可以加入Mn Cr等元素以降低铁的危害，Fe与铝形成针状或球装化合物，降低合金的综合力学性能三、淬火敏感性1.6061合金的鼻尖温度约为350℃~370℃，位于鼻尖温度附近的温度区间淬火时合金具有非常高的淬火敏感性，淬火敏感温度区间为450℃~225℃。

在淬火敏感区间需增大淬火冷却速度，快速通过淬火温度敏感区间。

（随着温度的减低，合金固溶体中溶质的溶解度随之降低，温度的降级导致溶质脱溶，溶质脱溶后通过快速冷却，将溶质固定到固态溶剂中，形成过饱和固溶体）2.6061合金高温区450℃以上与低温区225℃以下淬火敏感性低，在高温区与低温区淬火时可降低合金的冷却速度，以减少高温淬火时合金的淬火应力，宏观上减少型材的淬火变形。

铝合金牌号含义及其特性、用途主要铝合金牌号有：1024、2011、6060、6063、6061、6082、7075。

1、铝的牌号：1xxx系列为：纯铝（铝含量不小于99.00%）2xxx系列为：以铜为主要合金元素的铝合金3xxx系列为：以锰为主要合金元素的铝合金4xxx系列为：以硅为主要合金元素的铝合金5xxx系列为：以镁为主要合金元素的铝合金6xxx系列为：以镁为主要合金元素并以Mg2Si相为强化相的铝合金7xxx系列为：以锌为主要合金元素的铝合金8xxx系列为：以其他元素为主要合金元素的铝合金9xxx系列为：备用合金组2、常见铝合金材料特性及用途：一系:1000系列铝合金代表1050、1060 、1100系列。

在所有系列中1000系列属于含铝量最多的一个系列。

纯度可以达到99.00%以上。

由于不含有其他技术元素，所以生产过程比较单一，价格相对比较便宜，是目前常规工业中最常用的一个系列。

市场上流通的大部分为1050以及1060系列。

1000系列铝板根据最后两位阿拉伯数字来确定这个系列的最低含铝量，比如1050系列最后两位阿拉伯数字为50，根据国际牌号命名原则，含铝量必须达到99.5%以上方为合格产品。

我国的铝合金技术标准(gB/T3880-2006)中也明确规定1050含铝量达到99.5%.同样的道理1060系列铝板的含铝量必须达到99.6%以上。

二系:2000系列铝合金代表2024、2A16（LY16）、2A02（LY6）。

2000系列铝板的特点是硬度较高，其中以铜元素含量最高，大概在3-5%左右。

2000系列铝棒属于航空铝材，在常规工业中不常应用。

三系:3000系列铝合金代表3003 、3A21为主。

我国3000系列铝板生产工艺较为优秀。

3000系列铝棒是由锰元素为主要成分。

含量在1.0-1.5之间，是一款防锈功能较好的系列。

四系:4000系列铝棒代表为4A01 4000系列的铝板属于含硅量较高的系列。
