雷达主要由天线、发射机、接收机、信号处理机和终端设备等组成。
雷达发射机产生辐射所需强度的脉冲功率，其波形是脉冲宽度为K而重复周期为T的高频脉冲串。
发射机现有两种类型：一种是直接震荡式（如磁控管振荡器），它在脉冲调制器控制下产生的高频脉冲功率被直接馈送到天线；另一种是功率放大式（主振放大式），它是由高稳定度的频率源（频率综合器）作为频率基准；在低功率电平上形成所需波形的高频脉冲串作为激励信号，在发射机中予以放大并驱动末级功放而获得大的脉冲功率来馈给天线的。
功率放大式发射机的优点是频率稳定度高且每次辐射式相参的，这便于对回波信号进行相参处理，同时也可以产生各种所需的复杂脉压波形。
发射机输出的功率馈送到天线，而后经天线辐射到空间。
脉冲雷达天线一般具有很强的方向性，以便集中辐射能量来获得较大的观测距离。
同时，天线的方向性越强，天线波瓣宽度越窄，雷达测向得精度和分辨力就越高。
常用的微波雷达天线是抛物面反射体，馈源放置在焦点上，天线反射体将高频能量聚成窄波束。
天线波束在空间的扫描常采用机械转动天线来得到，由天线控制系统来控制天线在空间的扫描，控制系统同时将天线的转动数据送到终端设备，以便取得天线指向的角度数据。
根据雷达用途的不同，波束形状可以是扇形波束，也可以是针状波束。
天线波束的空间扫描也可以采用电子控制的办法，它比机械扫描的速度快，灵活性好，这就是20世纪末开始日益广泛使用的平面相控阵天线和电子扫描的阵列天线。
前者在方位和仰角两个角度上均实行电扫描；后者是一位电扫描，另一维为机械扫描。
脉冲雷达的天线是收发共用的，这需要高速开关装置，在发射时，天线与发射机接通，并与接收机断开，以免强大的发射功率进入接收机把接收机高放混频部分烧毁；接收时，天线与接收机接通，并与发射机断开，以免微弱的接收功率因发射机旁路而减弱。
这种装置称为天线收发开关。
天线收发开关属于高频馈线中的一部分，通常由高频传输线和放电管组成，或由环行器及隔离器等来实现。
雷达系统基础知识解析雷达系统是一种以电磁波为载体，利用接收机接收反射回来的信号，获得目标的位置、速度、形状、运动状态等信息的远程探测手段。
在现代军事、民用、科研等领域中，雷达系统得到了广泛应用。
本文将从雷达的原理、分类、应用等方面进行分析，对雷达系统进行基础知识解析。
一、原理雷达系统的探测原理基于电磁波的回波信号。
雷达系统通过向目标发送一个连续波或者脉冲波，这些波被目标反射后返回到雷达接收机。
接收机接收到的信号被处理后，可以提供目标的位置、速度、方向、距离等信息。
雷达系统的原理主要包括两个方面：1. 电磁波的传输和反射雷达系统中常用的电磁波包括微波、毫米波、红外线等，其中微波是最为常用的。
雷达发射的微波成为发射波，这些波穿过空气，到达目标后会被目标吸收或反射。
被反射回来的波成为回波，这些回波被接收机接收并处理，从而得到目标的信息。
2. 接收和处理雷达系统中的接收机可以接收发射的信号，并进行处理。
接收机的处理可以包括信号的放大、滤波、检波等，从而得到有效的目标信息。
接收机通常还会通过多普勒现象对目标的速度进行测量。
二、分类按照不同的特征，雷达系统可以分为多种不同类型：1. 脉冲雷达脉冲雷达通常使用的是短脉冲信号来探测目标。
这种雷达系统能够测量目标的距离和位置，但对于目标的速度探测能力较弱。
2. 连续波雷达连续波雷达通常使用连续发射的信号来探测目标。
这种雷达系统能够测量目标的速度和方向，但对于目标的距离探测能力较弱。
3. 相控阵雷达相控阵雷达使用多个发射天线和接收天线，这些天线可以通过计算机进行编程，从而形成一个具有指向性的波束。
相控阵雷达能够非常精确地探测目标的位置和速度。
4. 毫米波雷达毫米波雷达使用的电磁波在波长上较短，因此具有很强的穿透能力和抗干扰能力。
毫米波雷达通常被用于捕捉小物体的距离信息。
三、应用雷达系统的应用主要包括以下几个方面：1. 军事领域在军事领域中，雷达系统可以作为一种重要的侦察装备，能够探测敌方的目标信息，从而进行有效的作战指挥。
雷达技术原理本文将介绍雷达技术的工作原理。
雷达是一种主动式无线电测距测速系统，可以探测和跟踪远距离目标，并提供其位置、速度、大小等基本信息。
雷达技术在天文学、气象学、军事、民用航空等领域都有广泛的应用。
雷达的基本原理是利用电磁波在目标与雷达之间的传输、散射或反射，从而实现距离、方位和速度测量的目的。
雷达技术的工作原理雷达技术的工作原理涉及到电磁波的产生、传输、接收和处理等多个环节。
下面将分别介绍雷达系统中各部分的工作原理。
电磁波的产生雷达系统需要产生电磁波，以便进行测量。
为了产生电磁波，可以使用不同类型的电源，例如发电机、电池或光纤。
一般情况下，雷达系统会使用一台特殊的能够产生高频电磁波的设备，称为雷达发射机。
雷达发射机可以接收电源的电能，并将其转换成高频电磁波，然后将其输出到天线。
电磁波的传输电磁波在传输过程中会受到各种环境因素的干扰，例如气候、大气层、障碍物等。
电磁波的传播距离也会受到其频率和波长的影响。
雷达系统中常用的电磁波频率范围是从1 GHz到100 GHz，对应波长从30厘米到3毫米。
雷达系统一般会使用天线将产生的电磁波传输到目标，并接收其反射或散射回来的信号。
天线可以将电磁波转换为电流信号，并将其发送到雷达接收器进行处理。
电磁波的接收雷达系统的接收器需要能够接收反射或散射回来的电磁波信号，并将其转换为电流信号。
一般情况下，雷达系统会使用一台特殊的接收器，称为雷达接收机。
雷达接收机可以将接收到的电流信号转换为数字信号，并通过信号处理算法来提取目标的距离、方位和速度等信息。
电磁波的处理通过信号处理算法，雷达系统可以对接收到的电磁波信号进行分析，并提取出目标的距离、方位和速度等信息。
雷达系统会将上述信息通过显示屏、电子设备或计算机等方式传送给用户或操作员。
根据用户或操作员的需要，雷达系统可以实现不同的功能，例如探测、识别、追踪、导航或通信等。
雷达技术的应用雷达技术在天文学、气象学、军事和民用航空等领域都有广泛的应用。

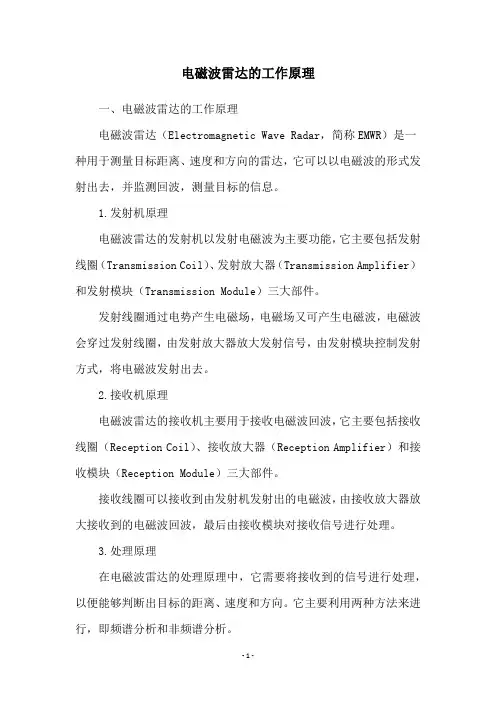

电磁波雷达的工作原理一、电磁波雷达的工作原理电磁波雷达（Electromagnetic Wave Radar，简称EMWR）是一种用于测量目标距离、速度和方向的雷达，它可以以电磁波的形式发射出去，并监测回波，测量目标的信息。
1.发射机原理电磁波雷达的发射机以发射电磁波为主要功能，它主要包括发射线圈（Transmission Coil）、发射放大器（Transmission Amplifier）和发射模块（Transmission Module）三大部件。
发射线圈通过电势产生电磁场，电磁场又可产生电磁波，电磁波会穿过发射线圈，由发射放大器放大发射信号，由发射模块控制发射方式，将电磁波发射出去。
2.接收机原理电磁波雷达的接收机主要用于接收电磁波回波，它主要包括接收线圈（Reception Coil）、接收放大器（Reception Amplifier）和接收模块（Reception Module）三大部件。
接收线圈可以接收到由发射机发射出的电磁波，由接收放大器放大接收到的电磁波回波，最后由接收模块对接收信号进行处理。
3.处理原理在电磁波雷达的处理原理中，它需要将接收到的信号进行处理，以便能够判断出目标的距离、速度和方向。
它主要利用两种方法来进行，即频谱分析和非频谱分析。
频谱分析方法可以拿到接收到的电磁波回波频率的信息，从而判断出目标的距离和速度，而非频谱分析则可以得到目标的方位信息。
4.数据融合在电磁波雷达里，发射机、接收机和处理模块的数据需要进行融合，以便得到完整的目标信息。
由于电磁波雷达的发射机发射的电磁波会受到环境影响，所以接收到的信号也会有所变化，在数据融合的过程中需要把发射机发出的信号与接收机接收到的信号重新拼接，便可以得出电磁波的完整信息。
以上就是电磁波雷达的工作原理，电磁波雷达主要用于测量目标距离、速度和方向，是一种非常有用的雷达，通过发射线圈发出的电磁波来判断目标的位置，而后经过电子元件的处理，结果可以直接反映在显示器上，便于操作者进行判断。

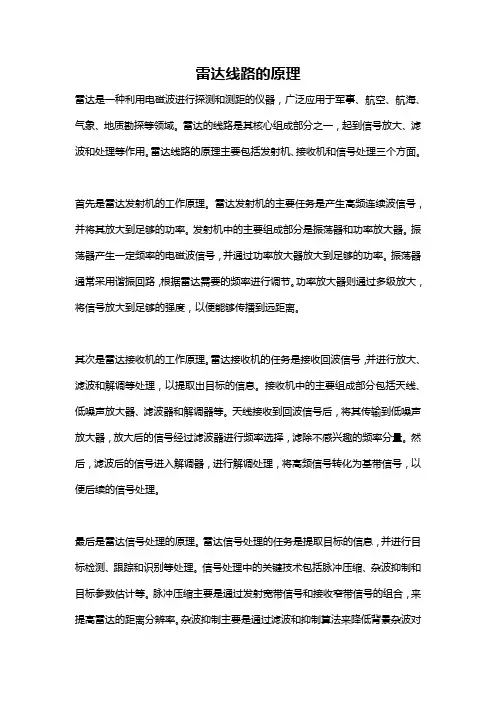

雷达线路的原理雷达是一种利用电磁波进行探测和测距的仪器，广泛应用于军事、航空、航海、气象、地质勘探等领域。
雷达的线路是其核心组成部分之一，起到信号放大、滤波和处理等作用。
雷达线路的原理主要包括发射机、接收机和信号处理三个方面。
首先是雷达发射机的工作原理。
雷达发射机的主要任务是产生高频连续波信号，并将其放大到足够的功率。
发射机中的主要组成部分是振荡器和功率放大器。
振荡器产生一定频率的电磁波信号，并通过功率放大器放大到足够的功率。
振荡器通常采用谐振回路，根据雷达需要的频率进行调节。
功率放大器则通过多级放大，将信号放大到足够的强度，以便能够传播到远距离。
其次是雷达接收机的工作原理。
雷达接收机的任务是接收回波信号，并进行放大、滤波和解调等处理，以提取出目标的信息。
接收机中的主要组成部分包括天线、低噪声放大器、滤波器和解调器等。
天线接收到回波信号后，将其传输到低噪声放大器，放大后的信号经过滤波器进行频率选择，滤除不感兴趣的频率分量。
然后，滤波后的信号进入解调器，进行解调处理，将高频信号转化为基带信号，以便后续的信号处理。
最后是雷达信号处理的原理。
雷达信号处理的任务是提取目标的信息，并进行目标检测、跟踪和识别等处理。
信号处理中的关键技术包括脉冲压缩、杂波抑制和目标参数估计等。
脉冲压缩主要是通过发射宽带信号和接收窄带信号的组合，来提高雷达的距离分辨率。
杂波抑制主要是通过滤波和抑制算法来降低背景杂波对目标的干扰。
目标参数估计则是通过信号处理算法，对目标的位置、速度、方位角等参数进行估计，以实现目标的跟踪和识别。
综上所述，雷达线路的工作原理包括发射机、接收机和信号处理三个方面。
发射机产生高频连续波信号并放大，接收机接收回波信号并进行放大、滤波和解调等处理，信号处理部分用于提取目标信息并进行目标检测、跟踪和识别等操作。
雷达线路的设计和优化对于雷达系统的性能至关重要，能够直接影响雷达的探测能力和工作稳定性。
随着科技的发展，雷达线路不断创新和改进，使雷达系统的性能得到进一步提升，并广泛应用于各个领域。
雷达接收机原理嘿，朋友们！今天咱来聊聊雷达接收机原理，这可真是个神奇又有趣的玩意儿啊！你想想看，雷达就像是一双超级厉害的眼睛，能在老远的地方就发现目标。
那雷达接收机呢，就是这双眼睛的“大脑”，负责接收和处理那些从目标反射回来的信号。
它就像是一个勤劳的小蜜蜂，一刻不停地工作着。
信号飞过来啦，它赶紧接住，然后仔细分析，把有用的信息提取出来。
这不就跟咱在超市里挑东西一样嘛，得从一堆东西里面选出自己想要的。
雷达接收机里面有好多复杂的电路和器件呢，它们相互配合，就像一个默契十足的团队。
放大器就像大力士，把微弱的信号变得强壮起来；滤波器呢，就像个细心的筛选员，把那些杂七杂八的干扰信号都给去掉，只留下有用的。
你说这神奇不神奇？要是没有雷达接收机，那雷达不就成了睁眼瞎啦！它得准确无误地接收和处理信号，才能让我们知道目标在哪里、是什么样子的。
咱再打个比方，雷达接收机就像是一个经验丰富的侦探，能从蛛丝马迹中找出真相。
它能分辨出不同目标的特征，是飞机呀，还是轮船呀，还是别的啥。
这多厉害呀！而且哦，雷达接收机还得适应各种不同的环境呢。
有时候天气好，信号就清楚；要是遇到刮风下雨打雷啥的，那信号可就不好接收啦。
这就跟咱人一样，遇到顺境就轻松愉快，遇到困难就得努力克服。
你说这雷达接收机是不是特别重要？它就像是默默守护我们的无名英雄，在我们不知道的地方发挥着巨大的作用呢！它让我们的生活更安全、更便利，让我们能更好地了解周围的世界。
所以呀，可别小瞧了这雷达接收机原理，它里面的学问可大着呢！它让我们能探索更远的地方，发现更多的秘密。
让我们一起为这个神奇的技术点赞吧！原创不易，请尊重原创，谢谢!。
雷达接收器原理
雷达接收器是一种能够接收并处理雷达回波信号的设备，通常由天线、接收机和信号处理器等部分组成。
雷达接收器的主要功能是将接收到的雷达回波信号转换为数字信号，然后进行信号处理和分析，以便获取目标的位置、速度、距离和方位等信息。
雷达接收器的工作原理主要是利用天线接收来自目标的雷达回波信号，然后将信号传递给接收机进行放大和滤波，去除杂波和干扰信号，然后将信号转换为数字信号，通过信号处理器进行处理和分析，最终得到目标的相关信息。
雷达接收器的性能主要取决于其工作频率、灵敏度、动态范围和带宽等因素。
通常，雷达接收器的工作频率越高，灵敏度越高，动态范围越大，带宽越宽，其性能越好。
除了常规雷达接收器外，还有一些特殊的雷达接收器，如相控阵雷达接收器、多波束雷达接收器等，它们在雷达探测和目标识别方面具有更高的性能和灵活性。
总之，雷达接收器是雷达系统中至关重要的组成部分，它能够接收和处理雷达回波信号，为雷达系统提供目标的相关信息，具有重要的应用价值。
雷达------接收机灵敏度及噪声系数噪声系数越⼤效果越不好。
噪声系数：接收机输⼊端信号噪声⽐与输出端信号噪声⽐的⽐值。
它的物理意义是：表⽰由于接收机内部噪声的影响，使接收机输出端的信噪⽐相对于输⼊端的信噪⽐变差的倍数。
接收机的噪声：1、噪声来源： 电阻热噪声天线噪声谱性质：⾼斯⽩噪声（GWN）⾼斯⾊噪声噪声电压功率：4kTBR 4kT A BR A均⽅值功率密度函数P（f）=4kTR.2、定量描述（1）等效噪声功率谱宽度（噪声带宽）3dB带宽描述。
图中|H(f)|2反应的是功率值因此它的3dB带宽为0.5，⽽|H(f)|反应的是电压它的3dB带宽为0.707.等效噪声功率谱宽度描述。
⽤⼀个矩形带宽来进⾏衡量，只要满⾜了矩形带宽外的信号和矩形⾥的互补。
即可满⾜要求。
其中B为噪声带宽，反应噪声本⾝带宽的⼤⼩，从B的结果可以看出，它受到的H（f）的影响，⽽从|H(f)|图中可以看出，它反应的是雷达接收机的带宽。
⽽接收机的设计⼜和信号有关。
所以可以得到。
信号的带宽、接收机的带宽、噪声的带宽三者⼀致。
噪声系数的⼏点说明：噪声系数只适⽤于接收机的线性电路和准线性电路，即检波器以前的部分。
检波器是⾮线性电路，⽽混频器可看成是准线性电路。
为使噪声系数具有单值确定性，规定输⼊噪声以天线等效电阻在室温时产⽣的热噪声为标准。
接收机灵敏度：接收机的灵敏度表⽰接收机接收微弱信号的能⼒。
噪声总是伴随着微弱信号同时出现，要能检测信号，微弱信号的功率应⼤于噪声功率，或者可以与噪声功率相⽐。
因此，灵敏度⽤接收机输⼊端的最⼩可检测信号功率S imin 来表⽰。
在噪声背景下检测⽬标，接收机输出端不仅要使信号放⼤到⾜够的数值，更重要的使其输出信噪⽐S o/N o达到所需要的数值。
通常雷达终端检测信号的质量取决于信噪⽐。
已知，接收机的噪声系数为F0.则输⼊信号额定功率为：式中，为接收机输⼊端的额定噪声功率。
进⼀步得到为了保证雷达检测系统发现⽬标的质量，接收机的中频输出必须提供⾜够的信号噪声⽐，令时对应的接收机输⼊信号功率为最⼩可检测信号功率，即接收机实际灵敏度为；通常将称为“识别系数”，并⽤M表⽰所以灵敏度可简写为：为了提⾼接收机灵敏度，即减⼩最⼩可检测信号功率S imin，应做到：1. 尽量减低接收机的总噪声系数F0，所以通常采⽤⾼增益、低噪声⾼放2. 接收机中频放⼤器采取匹配滤波器，以便得到⽩噪声背景下输出最⼤信号噪声⽐3. 上式中的识别系数M与所要求的检测质量、天线波瓣宽度、扫描速度、雷达脉冲重复频率以及检测⽅法等因素均有关系。
rwr雷达告警原理概述及解释说明1. 引言1.1 概述引言部分将简要介绍本文的主题和内容。
本文将详细讨论RWR雷达告警原理，旨在帮助读者全面了解该原理及其应用领域。
通过阐述各个要点的详细解释、示例分析和案例研究，读者将对RWR雷达告警原理有更深入的理解。
1.2 文章结构文章结构部分将简要概括下文各个章节的内容，为读者提供整体把握文章脉络的功能。
本文共包含五个章节，分别是：引言、RWR雷达告警原理、第三要点详细解释、第四要点详细解释以及结论。
每个章节都有相应小节，形成一套完整的目录。
1.3 目的目的部分将介绍撰写本文的目标和要传达给读者的信息。
作者的目标是通过全面展示和解释RWR雷达告警原理，让读者深入了解该原理并扩展其知识领域。
通过具体实例和案例研究，希望能够增加读者对该领域中实际应用问题的认识，并为未来发展方向提供思考和展望。
通过本文，读者将能够获得对RWR雷达告警原理的全面了解，并从中受益。
2. RWR雷达告警原理:2.1 RWR雷达概述RWR(雷达警报接收机)是一种电子侦察设备，其作用是检测和警报飞机或其他平台上可能存在的来自敌方雷达系统的电磁辐射信号。
它能够实时监测敌方雷达发射信号，并提供关于这些信号源的相关信息。
RWR雷达通常由接收天线、预处理电路、控制单元和显示器组成。
接收天线负责接收敌方雷达发射的电磁辐射信号，而预处理电路负责对接收到的信号进行放大和滤波处理。
控制单元通过分析处理后的信号识别出敌方雷达系统，并在需要时触发警报。
显示器则可将识别结果和其他重要信息展示给操作人员。
2.2 告警原理解释RWR雷达告警原理基于其对敌方雷达发射信号的监测和分析。
它通过比较接收到的信号特征与已知或预置的雷达特征库进行匹配，从而确定所监测到的信号来自哪种类型的敌方雷达。
当RWR设备接收到雷达辐射信号后，预处理电路进行信号处理，提取出特征参数，例如频率、脉冲宽度和重复周期等。
控制单元会将这些特征参数与雷达类型数据库中存储的雷达特征进行比对，以识别敌方雷达系统的种类。
雷达原理雷达接收机雷达接收机是雷达系统中的关键部分，主要负责接收并处理从雷达发射出去的电磁波信号。
雷达接收机的主要功能是将接收到的微波信号放大、混频、滤波、解调，最终转换成可用的信息信号。
雷达接收机的工作原理如下：1.接收天线：雷达接收机首先由接收天线接收到从目标反射回来的微波信号。
接收天线通常具有高增益和窄波束特性，以提高接收到的信号强度和抑制杂波干扰。
2.预处理：接收到的微波信号经过预处理电路，包括低噪声放大器(LNA)和频率变换器。
低噪声放大器用于放大微弱的接收信号，并尽量减小噪声干扰。
频率变换器则将接收信号的频率从射频(RF)范围转换到中频(IF)范围，以方便后续的信号处理。
3.混频：在中频范围内，接收机的局部振荡器产生与中频相匹配的信号，并将其与接收信号进行混频。
通过混频，接收信号的频率被转换到基带或中频范围，以便进行后续的信号处理。
4.滤波：混频后的信号经过滤波器进行频带选择和干扰抑制。
滤波器可以筛选出特定的频率范围内的信号，并削弱其他频率范围内的信号和干扰。
5.解调：接收机将滤波后的信号进行解调，以提取出原始的调制信息。
解调的方法通常有包络检波、相干解调等，根据雷达系统中所采用的调制方式而定。
6.基带处理：解调后的信号进一步进行基带处理，包括滤波、放大、时域处理等。
基带处理的目的是最大限度地恢复原始信息，并将其转换成可用的格式，如雷达回波信号的幅度、距离、方位角、速度等参数。
7.目标检测与跟踪：接收机还可能包括目标检测与跟踪的功能。
通过对接收到的信号进行处理和分析，可以实现对目标的检测和跟踪，并提供目标的位置、速度、特征等信息。
总结起来，雷达接收机主要通过预处理、混频、滤波、解调和基带处理等步骤，对从雷达接收到的微波信号进行处理和分析，最终提取出目标的相关信息。
接收机的性能和功能对整个雷达系统的探测能力和精度具有重要影响。
雷达接收机
一、接收机的功能和参数
1. 接收机的功能
•放大功能
• 通道选择及滤波功能
• 匹配滤波功能：最大化信噪比
• 解调功能：去掉载频，恢复信号的信息
接收机的基本功能框图
2. 超外差接收机
•射频处理器：在回波频率上处理信号和干扰。
滤除不想要的信号，削弱非常强的信号，放大信号和干扰。
低噪声特性。
•混频器：与本振连接将信号和干扰变到中频。
在中频，可使滤波器和放大器匹配得更精确，以满足需要。
•中频放大器：放大和滤波（两个层面），有增益控制
•解调器：将中频变换到基带频率。
雷达包括三个类型：包络检波、同步检波、I/Q
3. 接收机参数和指标
带宽：在特定的增益容差内能同时放大两个或两个以上信号的频带
动态范围：表示接收机能按预期进行工作的信号强度范围
接收机内部噪声：通常用噪声系数、噪声温度、噪声因子等参数表示
增益：接收机输出功率和输入功率之比
增益控制
✓总增益控制（MGC）
✓自动增益控制（AGC）✓时间灵敏度控制（STC）。
