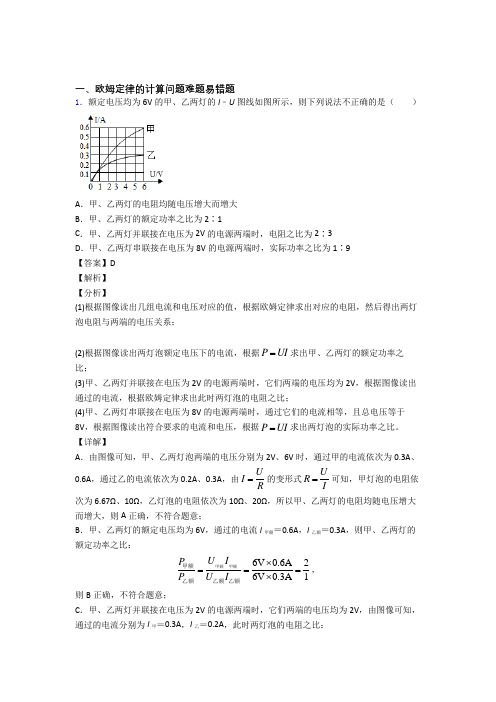

一、欧姆定律的计算问题难题易错题1．额定电压均为6V 的甲、乙两灯的I ﹣U 图线如图所示，则下列说法不正确的是（ ）A ．甲、乙两灯的电阻均随电压增大而增大B ．甲、乙两灯的额定功率之比为2∶1C ．甲、乙两灯并联接在电压为2V 的电源两端时，电阻之比为2∶3D ．甲、乙两灯串联接在电压为8V 的电源两端时，实际功率之比为1∶9 【答案】D 【解析】 【分析】(1)根据图像读出几组电流和电压对应的值，根据欧姆定律求出对应的电阻，然后得出两灯泡电阻与两端的电压关系；(2)根据图像读出两灯泡额定电压下的电流，根据P UI =求出甲、乙两灯的额定功率之比；(3)甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，根据图像读出通过的电流，根据欧姆定律求出此时两灯泡的电阻之比；(4)甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于8V ，根据图像读出符合要求的电流和电压，根据P UI =求出两灯泡的实际功率之比。
【详解】A ．由图像可知，甲、乙两灯泡两端的电压分别为2V 、6V 时，通过甲的电流依次为0.3A 、0.6A ，通过乙的电流依次为0.2A 、0.3A ，由U I R =的变形式U R I=可知，甲灯泡的电阻依次为6.67Ω、10Ω，乙灯泡的电阻依次为10Ω、20Ω，所以甲、乙两灯的电阻均随电压增大而增大，则A 正确，不符合题意；B ．甲、乙两灯的额定电压均为6V ，通过的电流I 甲额＝0.6A ，I 乙额＝0.3A ，则甲、乙两灯的额定功率之比：6V 0.6A 26V 0.3A 1U I P P U I ⨯===⨯甲额甲额甲额乙额乙额乙额，则B 正确，不符合题意；C ．甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，由图像可知，通过的电流分别为I 甲＝0.3A ，I 乙＝0.2A ，此时两灯泡的电阻之比：0.2A 20.3A 3U RI I U R I I ====甲甲甲乙乙乙甲乙， 则C 正确，不符合题意；D ．甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于8V ，由图像可知，当电路中的电流0.3A I '＝、2V U '甲＝、6V U '乙＝时符合，则两灯泡的实际功率之比：2V 0.3A 16V 0.3A 3U I P P U I ''⨯===''⨯甲甲乙乙，则D 错误，符合题意； 故选D 。

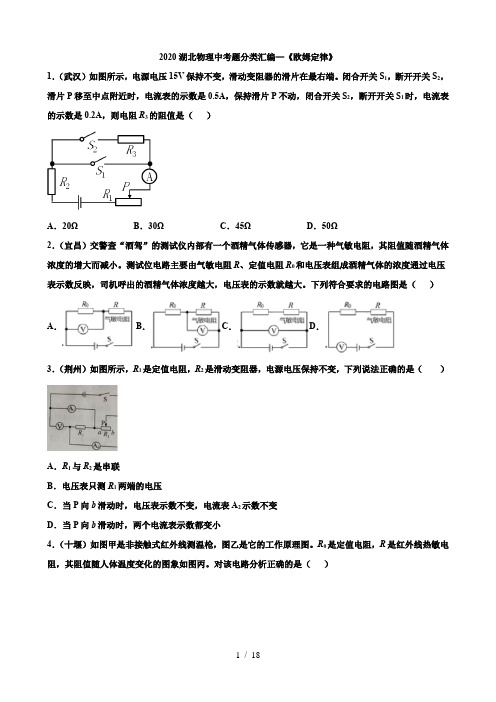

2020湖北物理中考题分类汇编—《欧姆定律》1．（武汉）如图所示，电源电压15V保持不变，滑动变阻器的滑片在最右端。
闭合开关S1，断开开关S2，滑片P移至中点附近时，电流表的示数是0.5A，保持滑片P不动，闭合开关S2，断开开关S1时，电流表的示数是0.2A，则电阻R3的阻值是（）A．20ΩB．30ΩC．45ΩD．50Ω2．（宜昌）交警查“酒驾”的测试仪内部有一个酒精气体传感器，它是一种气敏电阻，其阻值随酒精气体浓度的增大而减小。
测试位电路主要由气敏电阻R、定值电阻R0和电压表组成酒精气体的浓度通过电压表示数反映，司机呼出的酒精气体浓度越大，电压表的示数就越大。
下列符合要求的电路图是（）A．B．C．D．3．（荆州）如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，下列说法正确的是（）A．R1与R2是串联B．电压表只测R1两端的电压C．当P向b滑动时，电压表示数不变，电流表A2示数不变D．当P向b滑动时，两个电流表示数都变小4．（十堰）如图甲是非接触式红外线测温枪，图乙是它的工作原理图。
R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。
对该电路分析正确的是（）A．体温越高，R的阻值越大B．体温越高，电压表示数越大C．体温越高，电压表示数越小D．体温越低，电压表示数越大5．（黄冈）在大型赛事的短跑比赛中，赛道起点均安装有电子起跑器｡电子起跑器可以记录运动员起跑时刻，以判断运动员是否提前起跑｡图甲是简化的电子起跑器的传感电路图，电源电压恒定，圆圈处为电表，R0为定值电阻，压敏电阻R x安装在踏板上，其电阻与所受压力的关系如图乙所示｡下列分析正确的是（）A．电阻R0与R x并联B．圆圈处的电表为电压表C．运动员起跑时，用力踩踏板，R0两端的电压变小D．运动员没有踩踏板时，电路消耗的总功率最小6．（荆门）将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变。
图乙为电阻R和灯泡L的I—U 图象。

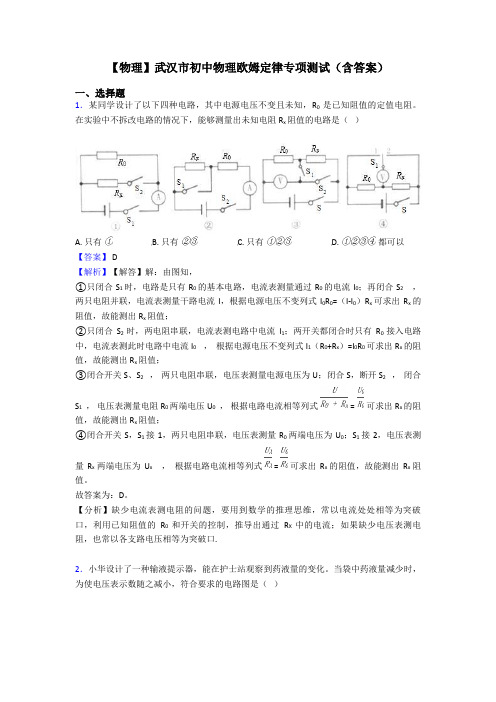

【物理】武汉市初中物理欧姆定律专项测试（含答案）一、选择题1．某同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。
在实验中不拆改电路的情况下，能够测量出未知电阻R x阻值的电路是（）A. 只有B. 只有C. 只有D. 都可以【答案】 D【解析】【解答】解：由图知，①只闭合S1时，电路是只有R0的基本电路，电流表测量通过R0的电流I0；再闭合S2，两只电阻并联，电流表测量干路电流I，根据电源电压不变列式I0R0=（I-I0）R x可求出R x的阻值，故能测出R x阻值；②只闭合S2时，两电阻串联，电流表测电路中电流I1；两开关都闭合时只有R0接入电路中，电流表测此时电路中电流I0，根据电源电压不变列式I1（R0+R x）=I0R0可求出R x的阻值，故能测出R x阻值；③闭合开关S、S2，两只电阻串联，电压表测量电源电压为U；闭合S，断开S2，闭合S1，电压表测量电阻R0两端电压U0，根据电路电流相等列式 = 可求出R x的阻值，故能测出R x阻值；④闭合开关S，S1接1，两只电阻串联，电压表测量R0两端电压为U0；S1接2，电压表测量R x两端电压为U x，根据电路电流相等列式 = 可求出R x的阻值，故能测出R x阻值。
故答案为：D。
【分析】缺少电流表测电阻的问题，要用到数学的推理思维，常以电流处处相等为突破口，利用已知阻值的R0和开关的控制，推导出通过R X中的电流；如果缺少电压表测电阻，也常以各支路电压相等为突破口.2．小华设计了一种输液提示器，能在护士站观察到药液量的变化。
当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是（）A. B.C. D.【答案】 C【解析】【解答】解：当袋中药液量减少时，整个药液袋的重力减小，对弹簧的拉力减小，弹簧的伸长量减小，所以滑片会向上移动；A、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片的上移不会改变变阻器连入电路的电阻，则电路中的电流不变，变阻器两端的电压不变，即电压表的示数也不变，A不符合要求；B、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变大，根据串联电路的分压特点可知，变阻器两端的电压变大，即电压表的示数变大，B不符合要求；C、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变小，根据串联电路的分压特点可知，变阻器两端的电压变小，即电压表的示数变小，C符合要求；D、由图可知，变阻器与灯泡并联，电压表测量电源电压，由于电源电压不变，所以，当袋中药液量减少时，电压表的示数不变，D不符合要求。
第十七章欧姆定律近年中考真题精炼学校:___________姓名：___________班级：___________考号：___________一、单选题1．（湖北黄冈·中考真题）图甲是一种测力装置部分结构的示意图。
横梁OA上下表面各贴一张完全一样的应变电阻片R1和R2，串联在有恒定电流的电路中（图乙）。
在A端施加向下的力F，横梁向下弯曲，R1被拉伸，R2被压缩，根据它们两端电压的差值即可测量力F的大小。
下列有关分析错误的是（）A．通过R1和R2的电流相等B．R2的电阻减小C．R1两端的电压小于R2两端的电压D．R1和R2两端电压的差值越大，A端受到的压力越大【答案】C【详解】A．由图可知，两个电阻串联，在串联电路中，各处的电流是相同的，所以通过两个电阻的电流相同，故A正确，不符合题意；B．在压力的作用下，横梁向下弯曲，R1被拉伸，R2被压缩，即R1变长，横截面积变小，电阻变大；R2变短，横截面积变大，电阻变小，故B正确，不符合题意；C．发生形变后，R1的电阻大于R2的电阻，通过两个电阻的电流相同，根据U=IR可知，R1两端的电压大于R2两端的电压，故C错误，符合题意；D．根据欧姆定律可知，R1和R2两端电压的差值越大，说明R1和R2的阻值的差值越大，所以R1被拉伸的更长，R2被压缩的越短，从而说明A端受到的压力越大，故D正确，不符合题意。
故选C。
2．（青海·西宁市教育科学研究院中考真题）如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P缓慢向右移动的过程中（）A ．电压表示数变大，电流表示数变小B ．电压表示数变大，电流表示数变大C ．电压表示数不变，电流表示数变大D ．电压表示数不变，电流表示数变小 【答案】D【详解】由图可知，电阻R 和滑动变阻器并联，电流表测量干路中的电流，电压表测量电源电压，将滑动变阻器的滑片P 缓慢向右移动的过程中，电压表的示数不变，变阻器连入电路的电阻变大，由电阻的并联可知电路的总电阻变大，由U I R=可知电路的总电流变小，电流表的示数变小。
中考物理2021-2023真题分项精编—欧姆定律（含答案解析）一、单选题1．（2023·湖北·统考中考真题）课后服务时间，老师和物理兴趣小组同学用一个热敏电阻与其它电学元件组成了如图甲电路。
电源电压恒定不变，1R是定值电阻，R是热敏电阻，其阻值R与温度t的关系如图乙所示。
开关S闭合，热敏电阻温度升高时，下列说法正确的是（）A．电压表V的示数减小B．电流表2A的示数减小C．电流表2A与1A示数之差不变D．电压表V与电流表1A示数之比增大【答案】C【详解】如图，定值电阻R1与热敏电阻并联，电流表A1测热敏电阻的电流，A2测干路电流，电压表测电源电压；A．电压表测电源电压，电源电压恒定不变，电压表V的示数不变，故A错误；B．开关S闭合，热敏电阻温度升高时，由图乙可知热敏电阻阻值减小，电源电压恒定不变由UIR可知，通过热敏电阻的电流A1增大，干路电流增大，电流表2A的示数增大，故B错误。
C．电流表2A与1A示数之差为通过定值电阻的电流，其示数不变，故C正确；D．电压表V与电流表1A示数之比为热敏电阻的阻值，开关S闭合，热敏电阻温度升高时，由图乙可知热敏电阻阻值减小，故D错误。
故选C。
2．（2023·黑龙江齐齐哈尔·统考中考真题）如图所示，电源电压恒定，先只闭合开关1S ，两电表均有示数；再断开1S ，同时闭合2S 和3S ，此过程中（）A ．电压表示数变大，电流表示数变小B ．电压表示数变小，电流表示数不变C ．电压表示数与电流表示数乘积变大D ．电压表示数与电流表示数比值不变【答案】C 【详解】AB ．只闭合开关S 1时，两个电阻串联，电压表测量电源电压，电流表测量电路中的电流，电流表的示数12I UR R =+断开S 1，同时闭合S 2和S 3，两个电阻并联，电压表测量电源电压，电压表的示数不变，电流表测量通过R 1的电流，电流表的示数1U I R '=因为I I'>所以电流表的示数变大，故AB 不符合题意；C ．电压表的示数不变，电流表的示数变大，电压表示数与电流表示数乘积变大，故C 符合题意；D ．电压表的示数不变，电流表的示数变大，电压表示数与电流表示数比值变小，故D 不符合题意。
武汉市黄陂区2022——2023学年九年级物理上学期 第十七章欧姆定律单元测试题（附参考答案）满分100分 时间90分钟一、选择题（每小题31. 从欧姆定律可导出IUR ，下列说法正确的是（ ）A ．当电压为0时，电阻为0B ．当电流增大2倍时，电阻减小2倍C ．当电压增大2倍时，电阻增大2倍D ．不管电压或电流如何变化，电阻不变2．如图所示的电路中，小灯泡L 1、L 2规格相同，闭合开关S 后，发现L 1不亮，L 2发光。
此电路的故障可能是（ ）A. 灯 L 1短路B. 灯 L 2短路C. 灯 L 1断路D. 开关 S 接触不良3．图1所示是电阻甲和乙的I ﹣U 图象，下列说法正确的是（ ） A ．电阻乙为定值电阻B ．当电阻甲两端电压为2V 时，R 甲=0.4ΩC ．如图2所示，当开关闭合，电路电流为0.2A 时，电路总电阻是15ΩD ．如图3所示，当开关闭合，电源电压为2V 时，电路总电流为0.4A第2题图第3题图4．如图所示的电路中，同时闭合S1.S2后，电流表A 1的示数为0.5A ，A 2的示数为0.3A ，电阻R 2的阻值为10Ω．下列说法正确的是（ ）A. 通过电阻R 1的电流为0.5AB. 电源电压为5VC. 电阻R 1的阻值为15ΩD. 若断开开关S 2，电流表A 1示数变大5．在如右图所示的实验电路中，电源电压为3伏，L 1、L 2发光时的电阻均为5欧，下列说法错．误．的是（ ） A. 灯 L 1、L 2 是串联的 B. 电流表的量程应选0~3AC. 电压表的量程应选0~3VD. 电压表测的是灯 L 1两端的电压6．如图所示的电路中，R 1=10Ω，R 2=30Ω．闭合开关S ，电压表V 1与V 2的示数之比是（ ） A ．1：3 B ．3：1 C ．3：4 D ．4：3第4 题图第5题图第6 题图7．如图所示电路，电源两端电压保持不变，闭合开关S，当滑动变阻器的滑片向右滑动时，下列判断正确的是（）A. 电压表V1示数与电流表A的比值变大B. 电压表V2示数与电流表A的比值不变C. 电压表V1示数的变化量大于电压表V2示数的变化量D. 电压表V1示数的变化量小于电压表V2示数的变化量8．甲、乙两地相距40km，在甲、乙两地之间沿直线架设了两条输电线，已知所用的输电线每千米的电阻为0.2Ω．现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表、定值电阻R0和电源接成如图所示电路进行测量．当电压表的示数为3.0V，电流表的示数为0.5A，则短路位置离甲地的距离为（）A．7.5 km B．15km C．25km D．30km9．如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（）A．L2两端的电压为1.5V B．L1两端的电压为1.5VC．L1与L2的灯丝电阻之比为2：1 D．通过L1与L2的电流之比为1：2第7 题图第8题图第9 题图10．如图所示，R0为定值电阻，R1为滑动变阻器，V1、V2为实验室用电压表（接线柱上标有“﹣”、“3”、“15”），闭合开关后，调节滑片P，使两电压表指针所指位置相同．下列说法中正确的是（）A．电压表V1与V2示数之比为1：5B．通过两电阻电流之比4：1C．R0与R1两端电压之比为1：5D．R0与R1的阻值之比为1：411．在如图所示的电子压力计中，滑动变阻器划片P与弹簧上端固定在一起，弹簧的压缩长度与受到的压力大小成正比，滑动变阻器PB段电阻为R1，当闭合开关S后( )A．电路中电流表的读数随压力的增大而增大B．电路中电压表的读数随压力的增大而增大C．滑动变阻器PB段R1的阻值随压力增大而增大D．把电压表改成压力计时表盘刻度均匀12．在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A. 电流表的示数变小，电压表的示数变大B. 电流表的示数变大，电压表的示数变小C. 电流表的示数不变，电压表的示数不变D. 电流表的示数变小，电压表的示数不变13．如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4：3．此时灯L1和L2的电阻之比为（）A. 1：3B. 3：1C. 3：4D. 4：314．如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω 1A”．实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数．接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（）A．10Ω和40Ω B．20Ω和30Ω C．10Ω和20Ω D．30Ω和40Ω15.如图是甲、乙两个电阻的电流I与电压U的关系图象，将它们并联接入电路，下列说法正确的是（）A. 通过甲的电流大于通过乙的电流B. 通过甲的电流小于通过乙的电流C. 甲、乙并联的总电阻随它们两端电压的升高而减小D. 甲、乙并联的总电阻随它们两端电压的升高而增大第13题图第14题图第15 题图二、填空题（每空1分、共21分）16、科技馆内有一个“静电球”，当人触摸“静电球”时，头发丝便会一根根竖起，形成“怒发冲冠”的景象，如图所示，这是由于头发丝带（选填“同种”或“异种”）电荷而互相的结果。
可编辑修改精选全文完整版中考物理欧姆定律题20套(带答案)一、欧姆定律选择题1．如图所示，电源电压保持不变，闭合开关，调节变阻器，各电表示数变化情况是（）A. 滑片向右移动，甲表示数变小，乙表示数变大B. 滑片向左移动，甲表示数变大，乙表示数变大C. 滑片向左移动，甲表示数变大，乙表示数变小D. 滑片向右移动，甲表示数变小，乙表示数不变【答案】D【解析】【解答】由实物图可知，电阻和滑动变阻器并联接入电路中，该电路为并联电路；电表乙并联在滑动变阻器两端，故乙为电压表，测量的是电源的电压，保持不变；电表甲串联在干路中，故甲为电流表，测量的是电源电压；滑片向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；由于定值电阻两端的电压、电阻不变，故通过定值电阻的电流不变，根据并联电路的电流关系可知，干路中的电流减小，电流表示数减小，即甲表示数变小，乙表示数不变，D符合题意，A不符合题意；滑片向左移动时，滑动变阻器接入电路的电阻变小，根据欧姆定律可知，通过滑动变阻器的电流增大；由于定值电阻两端的电压、电阻不变，故通过定值电阻的电流不变，根据并联电路的电流关系可知，干路中的电流增大，电流表示数增大，即甲表示数增大，乙表示数不变，BC不符合题意；故答案为：D。
【分析】由图可知是并联电路，电压表测量电源电压，当电阻增大时，电流减小.2．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1：3D. 电路总功率变化了1.2W【答案】 D【解析】【解答】解：（1）由电路图可知，R1与R2串联，电压表测滑动变阻器R2两端的电压，因串联电路中总电阻等于各分电阻之和，所以，当滑片在B处时，电路中的电流：I1＝，则滑动变阻器两端的电压：U2＝I1×R2＝ ×R2＝4V﹣﹣﹣﹣﹣﹣﹣①由图知，当滑片P置于滑动变阻器R2的中点时，滑动变阻器的电阻减小，由串联分压的规律可知，电压表的示数减小，即此时滑动变阻器两端电压为U2＝4V﹣1V＝3V，同理可得，此时滑动变阻器两端的电压：U2′＝ × ＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②用①式比②式可得：＝，解得：R2＝2R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③将③代入①式可得：＝4V，解得：U＝6V，A不符合题意；（2）当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻两端的电压为U1＝6V﹣4V＝2V，此时定值电阻R1的功率为0.8W，即；P1＝＝＝0.8W，解得：R1＝5Ω，则R2＝2R1＝2×5Ω＝10Ω，B不符合题意；（3）电路前后电流之比为I1：I2＝：＝：＝，C不符合题意；（4）电路总功率变化了：△P＝P2总﹣P1总＝﹣＝﹣＝1.2W，D符合题意。
一、欧姆定律的计算问题难题易错题1．某同学想用一只“1.5V 、5Ω”的小灯泡制作一个简易手电筒，采用电压为6V 的蓄电池作电源。
为了保证小灯泡在使用时不至于因为电压太大而烧毁，该同学又从实验室里找到了一捆标有“1Ω/cm 0.2A ”的电阻线。
该同学应如何利用这捆电阻线才能保证小灯泡正常发光（ ）A ．应并联一段15cm 长的电阻线B ．应串联一段20cm 长的电阻线C ．二段30cm 长的电阻线并联后与灯串联D ．应串联一段15cm 长的电阻线【答案】C【解析】【分析】【详解】A ．电源电压6V ，小灯泡额定电压1.5V ，根据串并联电路电压规律，应串联一段合适长度的电阻线进行分压，才能保证小灯泡在使用时不至于因为电压太大而烧毁，A 选项不符合题意；BCD ．串联电路中电流值处处相等，由题可知电阻线允许通过的最大电流为0.2A ，小灯泡的额定电流 1.5V 0.3A 5ΩU I R === 由于灯的额定电流大于电阻线允许通过的最大电流，故单纯将电阻线与灯泡串联不能保证灯泡正常发光，需将电阻线并联分流后再与灯泡串联。
又由串联电路电源电压等于各部分用电器两端电压之和。
则串联上的电阻线部分两端电压总灯-6V-1.5V 4.5V U U U ===根据串联分压灯灯R U R U = 有4.5V 5Ω1.5VR= 解得电阻线并联后总阻值并15ΩR =。
电阻线规格为“1Ω/cm 0.2A ”，则30cm 长的电阻线的阻值R =L ⨯1Ω/cm =30cm ⨯1Ω/cm=30Ω两根30cm 长的电阻线并联后总电阻12并1215Ω2R R R R R R ===+ BD 不符合题意，C 符合题意。
故选C 。
2．如图所示电路图，把端点A、B接在电压U不变的电源两端，只闭合开关S1，电压表的示数为U1，电流表A1的示数为I1；把端点C、D接同一电源两端，只闭合开关S2，电压表的示数为U2，电流表A2的示数为I2；把端点A、D接同一电源两端，只闭合开关S1，电压表的示数为U3，电流表A1的示数为I3；把端点B、C接同一电源两端，只闭合开关S2，电压表的示数为U4，电流表的示数为I4。
一、欧姆定律的计算问题难题易错题1．如图所示，四只相同的灯泡分成甲、乙两组，分别接在电压相同的电源两端，如果甲、乙两组灯泡消耗的电能相等，则（ ）A ．L 1与L 3两端的电压之比是2：1B ．通过L 1与L 3的电流之比是1：2C ．甲组与乙组通电时间之比是1：4D ．甲组与乙组的电功率之比是4：1 【答案】B 【解析】 【分析】 【详解】设电源电压为U ，一个灯泡的阻值为R ；A ．串联电路起分压作用，由于四只灯泡相同，所以的灯泡L 1两端的电压为1 2U ，由于并联电路两端电压相等，故L 3两端的电压为U ，故L 1与L 3两端的电压之比为1:1:22U U = 故A 不符合题意； B ．通过L 1的电流12U I R =，通过L 3的电流3UI R=，则通过L 1与L 3的电流之比为 1:22: U UR R= 故B 符合题意；C ．甲电路的总电阻为2R ，乙电路的总电阻为1 2R ，由2U W =t R可得22::1224:1W RW R t t U U ⨯⨯==甲乙 故C 不符合题意；D ．甲组与乙组的电功率之比22::1:4122U U P P R R==甲乙故D 不符合题意。
故选B 。
2．如图所示，电源电压保持不变，只闭合开关S 1时，电压表V 的示数为U 1，电阻R 1消耗的功率P 1为1.8W ；只闭合开关S 2、S 3时，电压表V 的示数为U 2，电流表A 1和A 2的示数分别为I 1和I 2；所有开关都闭合时，电流表A 2的示数比I 2增加了0.9A ；已知12:1:3U U =，12:4:1I I =，则（ ）A ．电阻R 2和R 3的比值为4:1B ．电阻R 1的阻值为20ΩC ．电源电压为20VD ．电流表A 1示数I 1为2.4A 【答案】BD 【解析】 【分析】 【详解】只闭合开关S 1时，等效电路图如图甲所示：；只闭合开关S 2、S 3时，等效电路图如图乙所示：；所有开关都闭合时，等效电路图如图丙所示：；A ．由图乙可知232312324 1U U R R R R I U I R R ++===所以2331R R =…① 故A 不符合题意；BC ．由图乙可知电压表测的是电源的电压，因为12:1:3U U =，所以由图甲可得11231 3R R R R =++ 即1232R R R =+…②由①②两式可得132R R =，所以22111123(1.8)W UP I R R R R R ===++即2116.2U R =…③由图乙、丙可知220.9A I I '=+即10.9A UR =…④ 由③④两式可得R 1=20Ω，代入④式可得U =18V ；故B 符合题意，C 不符合题意； D ．由图乙可得：电路的总电阻233331123333331334428R R R R R R R R R R R R ⨯====⨯=++所以111880.9A 2.4A3338U U U I R R R ===⨯=⨯= 故D 符合题意； 故选BD 。
物理中考试题解析二十一、欧姆定律1．（2003武汉中考）有两段导体1和2，在相同的电压下，通过导体1的电流较大，通过导体2的电流较小，哪段导体的电阻大( )A．导体1的电阻大B．导体2的电阻大C．两段导体的电阻一样大答案：B2．（2005武汉中考）如图中为定值电阻，为滑动变阻器，则以下说法中正确的是( ) （1）不变时，读数与A读数之比等于（2）不变时，读数与A读数之比等于（3）改变一定量时，读数的变化量与A读数的变化量之比的绝对值等于（4）改变一定量时，读数的变化量与A读数的变化量之比的绝对值等于A．（1）（3）（4）B．（2）（3）（4）C．（2）（3）D．（2）（4）答案：A3．（2005武汉中考）如图所示的电路中，除了有一根导线是断的，其余的器材完好无损，，，电源是由两节新蓄电池组成。
为了查出这根导线，小刚同学采取了下列方法：将电表的正接线柱与电源的正极a相连，再将电表的负接线柱分别与的b接线柱和的c接线柱相连，通过观察电表的示数判断出了这根导线。
（1）在上述操作前，小刚所选用的电表应是下列的哪一种____________：甲：量程为3V的电压表；乙：量程为15V的电压表；丙：量程为0.6A的电流表。
（2）选用正确的电表后，当电表接a、b两点时，如果电表有示数，则导线____________一定是断的；如果电表没有示数，则说明导线____________可能是断的。
当电表接a、c两点时，如果电表有示数，则导线____________未断，此时电表的示数是____________。
答案：（1）乙或量程为15V的电压表（2）1 2或3 3 4V4．（2006武汉中考非课改）小明想通过如图所示的电路图进行下列实验，你认为不可行的是( )A．验证欧姆定律B．验证焦耳定律C．测定电阻R1消耗的功率D．验证电路两端总电压等于各部分电路两端电压之和答案：B5．（2006武汉中考非课改）(5分)某同学用如图所示的电路测量滑动变阻器的功率，R1=20Ω，滑片Ｐ向左移动时，测得如下数据：实验次数１２３ 4 ５电压表示数Ｕ／ｖ８ 6 5 4 2电流表示数Ｉ／Ａ0.1 0.2 0.25 0.3 0.4变阻器功率Ｐ／ｗ0.8 1.2 1.25 1.2 0.8（１）从实验数据看出，实验中电压表的示数________,电流表的示数________(填“变大”或“变小”)，滑动变阻器的功率大小的变化情况是______________________________。
一、初中物理欧姆定律的实际应用问题1．如图，电源电压恒定，灯L的规格为“24V 72W”且工作时电阻保持不变，电压表的量程为0～15V，电流表的量程为0～3A，滑动变阻器R2的规格为“？Ω 2A”，在电路安全的前提下，操作如下：①当只闭合S、S3时，电路中的总功率为P1，电流表示数为I1；②当只闭合S2、S3时，移动滑片使滑动变阻器的阻值为R，电流表示数为I2，电阻R1和滑动变阻器的总功率为10W；再移动滑片使滑动变阻器的阻值为2R，电流表示数为I3，灯L 和滑动变阻器的总功率为9.72W；③当只闭合S、S1、S2时，移动滑动变阻器的滑片，使电路中的最小总功率为P4，此时电流表示数为I4。
已知P1：P4＝5：6，I2：I3＝10：9。
则下列数据错误的是（）A．电源电压为20VB．电流表的示数I1：I4＝5：6C．R1的电阻为8ΩD．该电路消耗的功率最小时，滑动变阻器R2的阻值为32Ω【答案】A【解析】【分析】【详解】①当只闭合S、S3时，只有灯泡连入电路，如图A所示；②当只闭合S2、S3时，电阻R1、滑动变阻器和灯泡串联，滑动变阻器的阻值为R，如图所示B；再移动滑片使滑动变阻器的阻值为2R，如图C所示；③当只闭合S、S1、S2时，电阻R1、滑动变阻器并联，如图D所示；B．由2UPR可得灯泡的电阻22(24V)=8Ω72WL U R P ==额额 电源电压不变，在图AD 中，由P ＝UI 得 11144456P I P U P I P U=== 故B 正确，不符合题意；AC ．在图B 中，其总电阻R 总2＝R 1+R +R L在图C 中，其总电阻R 总3＝R 1+2R +R L ，则212LUUI R R R R ==++总3132LUUI R R R R ==++总已知I 2：I 3＝10：9，则111092L LUU R R R R R R =++++： ：化简可得R 1＝8R ﹣R L ＝8R ﹣8Ω①图B 中电阻R 1和滑动变阻器的总功率P ′＝I 22（R 1+R ）即I 22（R 1+R ）＝10W ②图C 中灯泡和滑动变阻器的总功率P ″＝I 32（R L +2R ）即I 32（8Ω+2R ）＝9.72W ③由于I 2：I 3＝10：9，则由②③化简可得3R 1＝20Ω+2R ④解①④方程得R ＝2ΩR 1＝8Ω故C 正确，不符合题意；由②得2110W=1A 8Ω+2ΩPIR R'==+根据图B可知，电源电压U＝I2（R1+R+R L）＝1A×（8Ω+2Ω+8Ω）＝18V故A错误，符合题意；D．由电路图可知，只闭合S2、S3时，R1、灯泡和滑动变阻器串联，总电阻最大，此时该电路消耗的功率最小，由于此时电压表测量R1和滑动变阻器两端的电压，则电压表示数U′为最大15V时，电路中的电阻最大，电流最小，此时的总功率最小；串联电路的总电压等于各电阻两端的电压之和，所以此时灯泡两端的电压U L＝U﹣U′＝18V﹣15V＝3V此时电路中的电流L3V=0.375A8ΩLLUI IR'===由UIR=得此时电路的最大电阻为18V480.375AURI'===Ω最大根据串联电路的总电阻等于各分电阻之和可知，滑动变阻器连入电路的最大阻值R滑＝R最大﹣R1﹣R L＝48Ω﹣8Ω﹣8Ω＝32Ω故D正确，不符合题意。
故选A。
2．两个小灯泡L1和L2，规格分别是“6V，3W”和“3V，3W”，分别如图甲乙所示接入电路，闭合开关S，两灯泡发光，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A．甲电路中，当电源电压为9V时，两个小灯泡都正常发光B．甲电路中允许最大的电流为0.5AC．乙电路中，当L2正常发光时，干路电流为1.25AD．乙电路中，电路消耗的最大功率为3W【答案】BC【解析】【详解】A．由P=UI可得，两灯泡的额定电流分别为：1113W 0.5A 6V P I U ===， 2223W 1A 3VP I U ===， 因两灯泡的额定电流不相等，由于两只灯泡串联，所以，两只灯泡不可能同时正常发光，故A 错误；B ．因串联电路中各处的电流相等， 所以，电路中的最大电流10.5A I I ==，故B 正确；C ．由U I R=可得，两灯泡的电阻分别为： 1116V 12Ω0.5AU R I === ， 2223V 3Ω1A U R I ===， 两灯的额定电压分别为U 1 =6V ，U 2 =3V ， 由于并联电路各支路两端的电压相等， 所以，两灯泡并联时，电源电压不超过3V ，则两支路的电流分别为：'1113V 0.25A 12ΩU I R '===， 2223V 1A 3ΩU I R ''===， 则并联接入电路中时，干路的最大电流：120.25A 1A 1.25A I I I ''=+=+=。
故C 正确；D ．乙电路中，U =3V ，I =1.25A 电路消耗的最大功率为3V 1.25A 3.75W P UI ==⨯=。
故D 错误。
3．如图甲所示的电路中，电源电压保持不变，当闭合开关S ，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U —I ”关系图像如图乙所示，则下列判断正确的是（ ）A ．电源电压为10VB ．定值电阻R 1的阻值为10ΩC ．变阻器滑片在中点时，电流表示数为0.3AD ．滑动变阻器R 2的阻值变化范围为0～10Ω【答案】BC【解析】【分析】从“U —I ”关系图像可以看出，甲为滑动变阻器的关系图像，因为最后电压变为0，此时滑动变阻器的电阻为0，乙为电阻R 1的图像；当滑动变阻器的阻值最大时，电路中的电流最小，根据图像读出电表的示数，利用串联电路的电压特点求出电源的电压，利用欧姆定律求出电阻R 1的电阻和滑动变阻器的最大阻值；根据电阻的串联和欧姆定律求出变阻器滑片在中点时，电路中的电流。
【详解】A ．当滑动变阻器的阻值最大时，两电阻串联，干路电流最小；由图乙可知，此时电路中的电流I =0.2A ，电阻R 1的电压U 1=2V ，滑动变阻器两端的电压U 2=4V ；串联电路总电压等于各支路电压之和，则电源电压为：122V 4V 6V U U U =+=+=，则A 错误；B ．由U I R=可得，定值电阻R 1的阻值： 112V 10Ω0.2AU R I ===， 则B 正确；CD ．滑动变阻器的阻值最大为：224V 20Ω0.2AU R I ===， 即滑动变阻器R 2的阻值变化范围为0∼20Ω，串联电路中总电阻等于各分电阻之和，则变阻器滑片在中点时，电流表示数：216V 0.3A 20Ω1022U I R R '===Ω++， 故C 正确、D 错误；故选BC 。
4．小灯泡L 的额定电压为3V ，它的I —U 图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P 移至B 端。
闭合开关S ，电压表示数为1.5V ，再将滑片P 向左移动直到电压表示数为3V ，已知电源电压恒定，滑动变阻器的铭牌标有上“10Ω 2A ”字样。
下列说法中正确的是（ ）A ．电源电压为4.5VB ．小灯泡的额定功率为0.45WC ．小灯泡正常发光时，滑动变阻器消耗的电功率为0.75WD ．小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω【答案】ACD【解析】【详解】A ．当滑动变阻器的滑片P 移至B 端时，滑动变阻器的最大阻值接入电路，与灯泡串联，由图象甲可知，当电压表示数为L 1.5V U =，电路中的电流为0.3A I =，由欧姆定律U I R=可得，滑动变阻器两端的电压 0.3103滑滑A ΩV U IR ==⨯=根据串联电路电压的特点可得，电源电压为1.53 4.5L 滑V V V U U U =+=+=故A 正确；B ．由图甲可知，当灯泡两端的电压3额V U =时，电路中的电流0.5A I '=，由P UI =可得，灯泡的额定功率30.5 1.5额额V A W P U I '==⨯=故B 错误；C ．小灯泡正常发光时，滑动变阻器两端的电压为4.53 1.5滑额V V V U U U '=-=-= 由P UI =可得，滑动变阻器消耗的功率1.50.50.75滑滑V A W P U I '''==⨯= 故C 正确；D ．由U R I=可得，滑动变阻器接入电路的电阻 1.530.5滑滑V =ΩAU R I ''==' 故D 正确。
故选ACD 。
5．如图所示是某车间自动除尘装置的简化电路图。
空气中尘埃量较少时，光源发出来的光被挡板挡住了。
当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，衔铁被吸下，开启自动除尘模式。
若图中a、b一个是除尘器，一个是指示灯，则下列说法正确的是（）A．电磁继电器利用电磁感应原理工作B．光敏电阻的阻值随光照强度的增大而增大C．控制电路的电流随光照强度的增大而增大D．a是指示灯，b是除尘器【答案】CD【解析】【分析】【详解】A．电磁继电器是利用电流的磁效应原理工作的，A错误；BC．由题意可知，衔铁被吸下，说明电磁铁的磁性增强了，电路中的电流变大，电源电压不变，根据URI可知，电路中的电阻变小，即光敏电阻的阻值变小，这时光照强度是增强的，所以光敏电阻的阻值随光照强度的增大而减小，控制电路的电流随光照强度的增大而增大，B错误、C正确；D．当空气中尘埃量达到一定值时，除尘器开始工作，衔铁是被吸下的，这时b接入电路，a没有接入电路，所以b应该是除尘器，a是指示灯，D正确。
故选CD。
6．光敏电阻的特点是有光照射它时阻值变小．如图所示，是某小区门口利用光敏电阻设计的行人监控装置，1R为光敏电阻，2R为滑动变阻器，A、B间接监控装置．则（）A．当有人通过通道而遮蔽光线时，A、B间电压升高B．当有人通过通道而遮蔽光线时，A、B间电压减小C ．图中2R 的滑动头向下移动时，通过1R 的电流变大D ．图中2R 的滑动头向上移动时，可提高A 、B 间电压【答案】B【解析】【详解】由电路图可知，两电阻串联，监控装置与2R 并联．由题知，光敏电阻1R 的特点是有光照射它时阻值变小；AB ．当有人通过通道而遮蔽光线时，1R 阻值变大，电路中的总电阻变大；根据U I R =可知，电路中的电流变小，根据U IR =可知，2R 阻值不变时，其两端的电压变小，即A 、B 间电压降低，故B 项符合题意；A 项不符合题意；C ．2R 的滑动头向下移动时，2R 连入电路中的阻值变大，电路中的电阻变大； 根据U I R=可知，电路中的电流变小，故C 项不符合题意； D ．2R 的滑动头向上移动时，2R 连入电路中的阻值变小，电路中的电阻变小；根据U I R=可知，电路中的电流变大，根据U IR =可知，1R 阻值不变时，其两端的电压变大，根据串联电路的总电压等于各分电压之和可知，2R 两端的电压变小，即A 、B 间电压降低，故D 项不符合题意；7．如图所示，电源电压保持不变，R 1为滑动变阻器， R 2为定值电阻。
