移动变电站原理及应用

KBSGZY矿用隔爆型移动变电站整体结构2013-4-6 13:48 上传下载附件 (6.62 KB)矿用隔爆型移动变电站主要由主变压器、高压负荷开关（或高压真空开关）、低压馈电开关（或低压保护箱）组成。

主变压器的原理没有什么好讲的，和普通的三相变压器一样，只不过是多了几个调压的抽头。

高压侧接线：高压接线室的接线：高压接线室的位置在上图中已经标出，他内部有3个电源接线柱和四个控制线接线柱。

电源接线柱的一端与变压器的一次绕组连接，另一端用于连接电源接线，在这里与高压开关连接了。

高压分线盒内的接线：高压分线盒内有9个接线柱，他们用于调整二次侧的输出电压。

比如我们要求变压器的变比为6000/1200V正常情况下，我们将分接开关调整到额定的X2—Y2—Z2位置（图5-2）。

这时二次侧的空载输出电压应为1200V。

如果这是测量的输出电压低了，只有1000V，这是我们就可以将分接开关调至X3—Y3—Z3（图5-3）。

高压侧额定电压有6 000V和10 000V，分接电压均为±5%。

高压侧额定电压 6 000V，分接电压+5%时6 300V，－5%时5 700V；高压侧额定电压 10 000V，分接电压+5%时10 500V，－5%时9 500V。

低压接线室的接线：低压接线室有六个接线柱，分别引出变压器二次侧绕组的六个出线端。

这六个接线柱可以将变压器的二次侧接成三角形或星型，以便输出不同的电压。

当主变压器的二次侧具有1 200（1 140）V与693（660）V可变换的输出时，接成星型（如图6-1）输出 1200V，接成三角形（如图6-2）输出693V。

当主变压器的二次侧具有693（660）V 与400（380）V可变换的输出时，接成星型输出 693V，接成三角形输出400V。

本贴为《防爆磁力启动器原理与维修》系列教程内容移动变高压开关主回路为了控制移动变电站主变压器电源的接通与断开，在移变箱体的原边侧安装有一个高压真空开关，此高压开关通过法兰连接在箱体上。

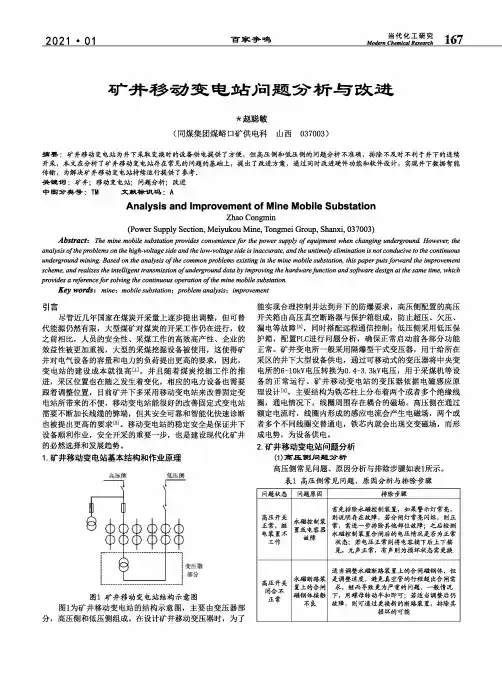

当代化工研究Modem ChemiatlResearchAU /2021 ・ 01百家争鸣矿井移动变 电站问 题方析与改进*赵聪敏(同煤集团煤峪口矿供电科山西037003)摘要：矿井移动变电站为井下采取变换时的设备供电提供了方便，但高压侧和低压侧时问题分析不准确，排除不及时不利于井下时连续 开采，本文在分析了矿井移动变电站存在常见的问题的基础上，提出了改进方案，通过同时改进硬件功能和软件设计，实现井下数据智能 传输，为解决矿井移动变电站持续运行提供了参考.关键词：矿井；移动变电站；问题分析；改进中图分类号：TM 文献标识码：AAnalysis and Improvement of Mine Mobile SubstationZhao Congmin(Power Supply Section, Meiyukou Mine, Tongmei Group, Shanxi, 037003)Abstract: The mine mobile substation provides convenience f or the power supply of e quipment when changing underground. However, theanalysis of t he p roblems on the high-voltage side and the low-voltage side is inaccurate, and the untimely elimination is not conducive to the continuous underground mining. Based on the analysis of t he common problems existing in the mine mobile substation, this p aper p uts f orward the improvementscheme, and realizes the intelligent transmission of u nderground data by improving the hardware j unction and s oftware design at the same time, which provides a reference f or solving the continuous operation of t he mine mobile substation.Key words t mine ； mobile substation^ problem analysis\ improvement 引言尽管近几年国家在煤炭开采量上逐步提出调整，但可替 代能源仍然有限，大型煤矿对煤炭的开采工作仍在进行，较 之前相比，人员的安全性、采煤工作的高效高产性、企业的 效益性被更加重视，大型的采煤挖掘设备被使用，这使得矿 井对电气设备的容量和电力的负荷提出更高的要求，因此， 变电站的建设成本就很高并且随着煤炭挖掘工作的推 进，采区位置也在随之发生着变化，相应的电力设备也需要 跟着调整位置，目前矿井下多采用移动变电站来改善固定变 电站所带来的不便，移动变电站能很好的改善固定式变电站 需要不断加长线缆的弊端，但其安全可靠和智能化快速诊断 也被提出更高的要求⑵。

矿用移动变电站说明书关键信息项：1、产品名称：矿用移动变电站2、型号规格：＿___________________3、适用范围：＿___________________4、主要技术参数：＿___________________5、结构组成：＿___________________6、安全注意事项：＿___________________7、操作指南：＿___________________8、维护保养要求：＿___________________9、故障排除方法：＿___________________10、质量保证与售后服务：＿___________________11 产品概述矿用移动变电站是一种用于煤矿井下等特殊环境的电力设备，它将高压电源转换为适合井下设备使用的低压电源，为煤矿的生产和运营提供可靠的电力支持。

111 产品特点具有防爆、防潮、防尘等特点，能够适应煤矿井下恶劣的工作环境。

112 工作原理通过变压器将输入的高电压变换为所需的低电压，并经过一系列的保护和控制装置，确保输出电压的稳定和安全。

12 型号规格详细说明不同型号移动变电站的具体规格参数，包括额定容量、输入电压、输出电压等。

121 型号的含义解释型号中各个字母和数字所代表的意义，以便用户准确选择适合的产品。

13 适用范围明确矿用移动变电站适用于煤矿井下的采掘、运输、通风等各个环节的电力供应。

131 环境条件包括温度、湿度、海拔高度等环境因素的适用范围。

14 主要技术参数141 额定容量给出移动变电站的额定容量数值。

142 输入电压标明允许的输入电压范围。

143 输出电压说明输出电压的具体数值和可调节范围。

144 短路阻抗提供短路阻抗的相关数据。

145 绝缘等级说明绝缘材料的等级。

15 结构组成151 高压开关介绍高压开关的类型、功能和特点。

152 变压器描述变压器的结构、铁芯材质、绕组形式等。

153 低压开关阐述低压开关的性能和参数。

矿用移动变电站的组成矿用移动变电站是一种为矿山提供电力供应的设备，它由多个组成部分组成，以确保矿山的正常运作和安全生产。

下面将介绍矿用移动变电站的组成。

一、发电机组矿用移动变电站的核心部分是发电机组，它负责产生电能。

发电机组通常由柴油发动机和发电机组成，柴油发动机通过燃烧柴油来驱动发电机产生电能。

发电机组的功率大小根据矿山的需求而定，可以提供稳定可靠的电力供应。

二、变压器发电机组产生的电能需要进行变压处理，以适应矿山电力系统的要求。

变压器主要由高压线圈和低压线圈组成，通过改变线圈的匝数比例来实现电能的变压。

变压器可以将发电机组产生的高压电能转化为适合矿山使用的低压电能。

三、配电系统矿用移动变电站还配备了配电系统，用于将变压器输出的电能分配到矿山各个用电设备中。

配电系统包括开关设备、配电柜、电缆等。

开关设备用于控制电能的通断，配电柜用于集中管理和分配电能，电缆用于将电能传输到各个用电设备。

四、监控系统为了确保矿用移动变电站的安全运行，还需要配备监控系统。

监控系统可以实时监测发电机组的运行状态和电能输出情况，及时发现并解决潜在问题。

监控系统还可以记录发电机组的运行数据，为后续的维护和优化提供参考。

五、冷却系统发电机组在运行过程中会产生大量的热量，为了防止过热导致设备损坏，矿用移动变电站还配备了冷却系统。

冷却系统通常由散热器、风扇和冷却液组成，可以及时将发电机组产生的热量散发出去，保持设备的正常运行温度。

六、安全保护系统为了确保矿用移动变电站的安全运行，还需要配备安全保护系统。

安全保护系统包括过载保护装置、短路保护装置、接地保护装置等，可以在发生异常情况时及时切断电源，保护设备和人员的安全。

以上是矿用移动变电站的主要组成部分。

通过合理配置和运行这些组成部分，矿用移动变电站可以为矿山提供可靠稳定的电力供应，保障矿山的正常运转和安全生产。

KBG-315/10矿用隔爆型移动变电站一、概述1 、用途与功能：KBG-315/10 矿用隔爆型移动变电站用高压真空配电开关（以下简称“配电开关”）适用于具有爆炸性危险气体及粉尘的矿井中，安装于变压器的高压侧，与我厂生产的BXBD-500/3300 矿用隔爆型低压综合保护箱、BXBD-800/1140 矿用隔爆型低压综合保护箱配套，用于煤矿井下10kV/50HZ 额定容量5000kVA （3300V ）或2500kVA （1140V ）及以下移动变电站高、低压两端, 作为3300V 或1140V（660V ）矿用隔爆型移动变电站的高、低压配电开关，共同组成低压侧故障分断高压侧电源的理想型移动变电站系统。

2 、主要特点：（1 ）与变压器和低压综合保护箱配套组成了国际先进的低压侧故障分断变压器高压侧电源的运行模式。

（2 ）具有独立的高压隔离开关，运行及维护安全、可靠。

（3 ）结构合理、操作方便，并具备电动合闸及手动储能合闸双重机构。

（4 ）高压隔离开关腔具有前级10kV 高压电源指示，能够显示前级10kV 电源是否输入到该配电装置。

（5 ）高压真空断路器分断容量大。

（6 ）能够保护变压器内部故障。

（7 ）采用技术先进的进口工业可编程序控制器PLC 和人机屏GOT （液晶显示器及设置键盘）系统，参数设置灵活方便、质量稳定、动作性能灵敏可靠、运行和故障画面直观简明。

（8 ）PLC 智能型综合保护器具有系统自检、故障诊断巡检及记忆功能，能够实时检测并数字化显示运行状态及故障指示，便于系统使用、维护和故障判断处理。

（9 ）保护功能齐全，有过载、短路、断相、过压、欠压、超温、上级电源紧停保护，并对低压侧反馈来的故障进行保护。

3 、型号说明4 、使用环境条件（1 ）海拔高度不超过2000m ；（2 ）周围环境温度为－5 ℃～＋40 ℃；（3 ）周围空气相对温度不大于95% (25 ℃时) ；（4 ）具有瓦斯和煤尘爆炸危险的煤矿井下；（5 ）在无破坏金属和绝缘的腐蚀性气体及蒸汽的环境中；（6 ）在无强烈颠簸和冲击振动的环境中；（7 ）在能防滴水和无水浸的环境中；（8 ）与水平面的安装倾斜度不得超过15 °；（9 ）污染等级3 级，安装类别Ⅲ类。

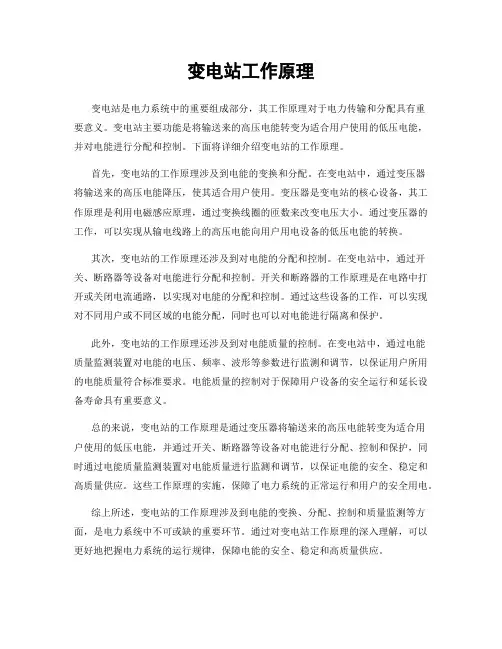

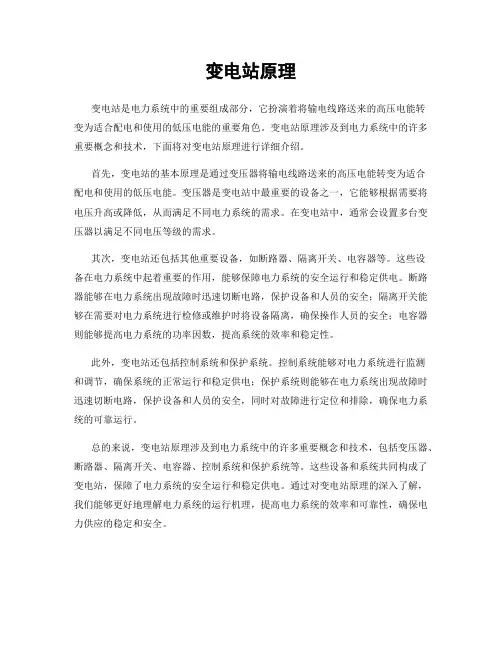

变电站工作原理变电站是电力系统中的重要组成部分，其工作原理对于电力传输和分配具有重要意义。

变电站主要功能是将输送来的高压电能转变为适合用户使用的低压电能，并对电能进行分配和控制。

下面将详细介绍变电站的工作原理。

首先，变电站的工作原理涉及到电能的变换和分配。

在变电站中，通过变压器将输送来的高压电能降压，使其适合用户使用。

变压器是变电站的核心设备，其工作原理是利用电磁感应原理，通过变换线圈的匝数来改变电压大小。

通过变压器的工作，可以实现从输电线路上的高压电能向用户用电设备的低压电能的转换。

其次，变电站的工作原理还涉及到对电能的分配和控制。

在变电站中，通过开关、断路器等设备对电能进行分配和控制。

开关和断路器的工作原理是在电路中打开或关闭电流通路，以实现对电能的分配和控制。

通过这些设备的工作，可以实现对不同用户或不同区域的电能分配，同时也可以对电能进行隔离和保护。

此外，变电站的工作原理还涉及到对电能质量的控制。

在变电站中，通过电能质量监测装置对电能的电压、频率、波形等参数进行监测和调节，以保证用户所用的电能质量符合标准要求。

电能质量的控制对于保障用户设备的安全运行和延长设备寿命具有重要意义。

总的来说，变电站的工作原理是通过变压器将输送来的高压电能转变为适合用户使用的低压电能，并通过开关、断路器等设备对电能进行分配、控制和保护，同时通过电能质量监测装置对电能质量进行监测和调节，以保证电能的安全、稳定和高质量供应。

这些工作原理的实施，保障了电力系统的正常运行和用户的安全用电。

综上所述，变电站的工作原理涉及到电能的变换、分配、控制和质量监测等方面，是电力系统中不可或缺的重要环节。

通过对变电站工作原理的深入理解，可以更好地把握电力系统的运行规律，保障电能的安全、稳定和高质量供应。

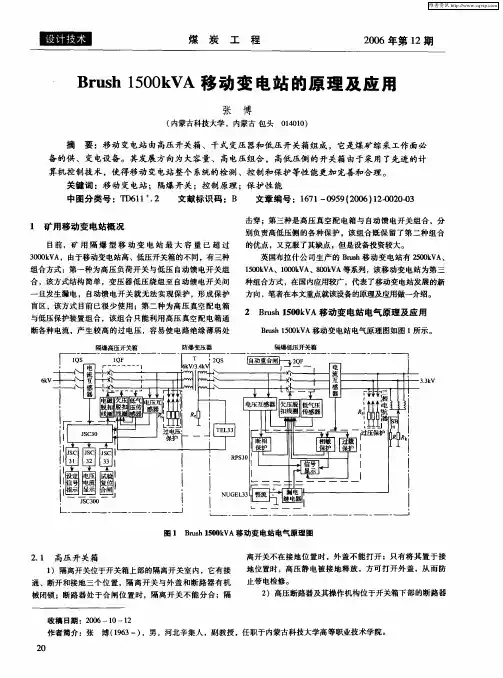

移动变电站原理及应用移动变电站是一种便携式的电力设备，可以迅速部署和移动，用于临时供电或替代固定的变电站。

它采用了先进的技术，能够有效地转换和分配电力，满足不同地区的临时或特殊供电需求。

本文将介绍移动变电站的原理、应用以及它在不同领域的重要性。

移动变电站的原理主要包括三个方面：输电、变压和配电。

首先，移动变电站通过高压输电线路将电力从发电厂或主变电站输送到变电站，这需要采用适当的变压器将电压适配到合适的水平。

接下来，移动变电站将电力转换为适合分配的低压。

最后，移动变电站通过配电装置将电力分配到不同的用户。

移动变电站的应用广泛，可以在多种场合和领域使用。

首先，它可以用于紧急情况下的临时供电，例如自然灾害、事故或电力停机期间。

移动变电站可以快速部署，提供紧急供电，帮助恢复正常的生活和工作。

其次，它还可以用于临时活动，如户外音乐节、体育比赛或展览。

移动变电站可以为这些活动提供可靠的电力供应，确保活动的顺利进行。

此外，它还可以用于电网的维护和升级。

当主站点发生故障或需要维护时，移动变电站可以暂时替代原有的设备，确保电网的稳定运行。

移动变电站在各个领域的应用非常重要。

首先，它对电力系统的可靠性和稳定性至关重要。

当主站点遭遇故障或维护时，移动变电站可以及时提供备用供电，确保电力系统的连续运行。

其次，它对紧急情况的响应和处理也起到了重要作用。

自然灾害或事故发生后，移动变电站可以快速部署，为救援和恢复工作提供必要的电力支持。

此外，移动变电站在临时活动中的应用也非常重要。

大型户外活动需要大量电力供应，移动变电站可以满足这些需求，确保活动的成功举办。

综上所述，移动变电站是一种便携式的电力设备，可以应用于多种场合和领域。

它通过输电、变压和配电等技术，实现了电力的转换和分配。

移动变电站在供电系统可靠性、紧急响应和临时活动方面起着重要的作用。

在未来，随着技术的进一步发展，移动变电站将会变得更加先进和智能化，为人们提供更加可靠和高效的电力供应。
