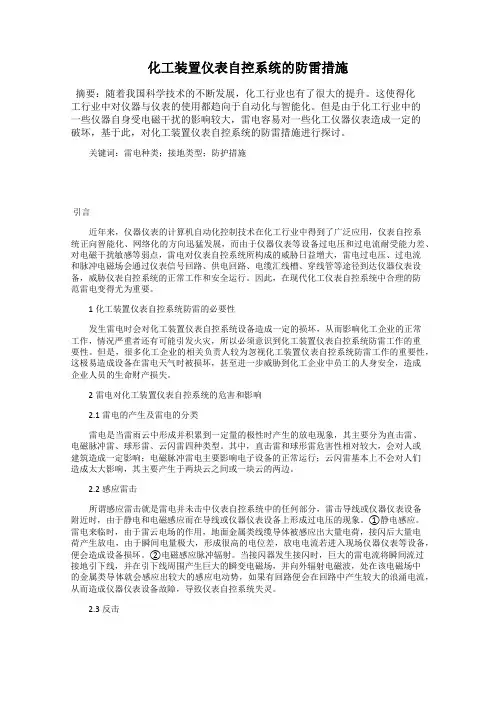

浅谈石油化工仪表系统的防雷措施

《石油化工仪表系统防雷设计规范》
《石油化工仪表系统防雷设计规范》主要针对石油化工企业相关仪表系统，提出了针对防雷设计要求，具体要求如下：
一、仪表系统的参数
1. 建立仪表系统的参数表，其中应包括仪表功能、工作特性及电气参数等；
2. 按照相关安全规定设置设备保护水平，以确保安全操作；
3. 根据功能特点，确定与仪表系统有关的所有信号和设备插座的防雷要求；
二、雷击保护措施
1. 在石油化工仪表系统的安装地点设置放电装置，放电装置的性能必须满足《济南市低压电器认证验收标准》的相关要求；
2. 根据安装地点区域，确定合理的接地要求，并配备专用的接地装置，连接合理可靠；
3. 在仪表系统的进线端安装相应的进线保护器，并确保性能合格；
4. 对潜在危险的仪表插座要采取必要的防雷措施，可搭配保险裤以防雷电击入；
三、保护设备操作要求
1. 安装设备时必须遵守《石油化工仪表系统设计规范》、《安全技术制度》以及其他有关安全规范；
2. 外电缆接线要紧固牢固，设备接地极安全有效，连接可靠并平坦光洁；
3. 各保护器的线路连接要牢固，不能采用电抗材料连接；
4. 各防雷装置要定期维护，相关记录和操作要按照《电工安全技术操作规程》的规定实施；
四、系统测试检查
1. 对石油化工仪表系统的所有电气元件有责任人员进行测试和检查；
2. 检查放电装置的电流接头是否符合装置标准要求；
3. 检查仪表系统的各种仪器及插座的接线是否牢固，是否有明显的热源或异常情况；
4. 检查进线保护器的送供电系统和控制系统的联结情况，故障回路是否结实；
5. 合理检查及维修各层级的安全联锁装置，确保可靠性。

石油化工仪表系统的防雷隐患及防雷技术分析摘要：多年来，我国的许多石油化工厂在排雷方面取得了显着成就，但近年来闪电的可能性继续增加。

在闪电的情况下，石油化工厂的现场仪器设备不仅会受到严重损坏，而且寿命也会大大缩短。

为此目的，有关人员只有根据相关的防雷原则并设计科学的防雷系统，才能消除闪电的危险，并确保石油化工厂的生产安全。

基于此，本文章对石油化工仪表系统的防雷隐患及防雷技术分析进行探讨，以供相关从业人员参考。

关键词：石油化工仪表系统；防雷隐患；防雷技术引言雷电是一种自然现场，雷电发生一瞬间会释放大量几十安培甚至上百万安培的电流，雷电泄流通道周围会出现电磁感应，导致金属部件、电子装置以及电气元件受到电磁脉冲的影响，电力设备和电子仪器无法正常使用。

石油化工仪表在石油化工厂生产过程中发挥重要作用，受到雷电影响可能产生过电压和脉冲现场，导致仪表无法正常运行。

因此，为了确保石油厂化工安全生产，必须加强现场仪表的防雷措施，避免生产安全事故的发生。

一、石油化工企业会遇到雷击的原因分析如果要进一步分析石油化工企业如何避免仪器受到雷电影响，首先必须分析雷电的原因。

在大多数情况下，石油化工企业在闪电过程中具有一定的随机性，因为云在形成过程中没有固定的目标，在闪光形成过程中其电荷积累具有很大的随机性。

闪电引起的下降放电时间本身是选择性的，地面的电子电阻率较低或地面电阻率变化区，会有电场随着雷电积聚相对较大的负荷。

在分析任何石油化工企业时，应考虑到企业的客观地理环境，如果企业的防雷设施本身并不完善，则应通过现场调查和事故原因的讨论采取相应的保护措施，并采取一系列措施。

二、石油化工仪表系统的防雷隐患分析（一）雷击直接侵入仪表系统受到闪电直接攻击的主要是设备本身、操作系统和所有连接管路，然后损坏传感器模块、发射机电子电路板等。

，这将使系统无法正常运行。

与此同时，地雷电流可对设备造成不同程度和不同类型的损害，方法是将仪器支架用作传输介质，立即将其导向地球，产生强感应磁场，对系统信号传输线造成瘫痪损害，并将电流连接到所有电子设备。

石油化工仪表系统防雷设计规范
石油化工仪表系统防雷设计规范是石油化工行业设计和施工的一项重要技术规范，它是指为了保护石油化工仪表系统及其运行设备免受雷击及其他电磁干扰，而采取的一系列防雷技术措施。

主要包括以下几方面：
一、建筑物防雷设计：主要包括建筑物的屋面、墙壁、地面等的防雷接地设计，以及建筑物内部的防雷接地设计。

二、电气设备防雷设计：主要包括石油化工仪表系统的电气设备的防雷设计，如电缆、线缆、电缆桥架、设备桥架、绝缘桥架、电缆接头等的防雷设计，以及石油化工仪表系统的防雷接地设计。

三、仪表防雷设计：主要包括石油化工仪表系统的仪表设备的防雷设计，如仪表的外壳、仪表外壳的防雷接地设计、仪表的保护电路设计、仪表的防雷接地线设计等。

四、系统防雷设计：主要包括石油化工仪表系统的电气设备、仪表设备、系统控制设备、通讯设备等的防雷设计。

五、抗雷击措施：主要包括石油化工仪表系统的抗雷击措施，如设置雷电接地系统、设置雷电抑制器、安装雷电抑制垫片、安装雷电抑制器和抗雷击接地系统等。

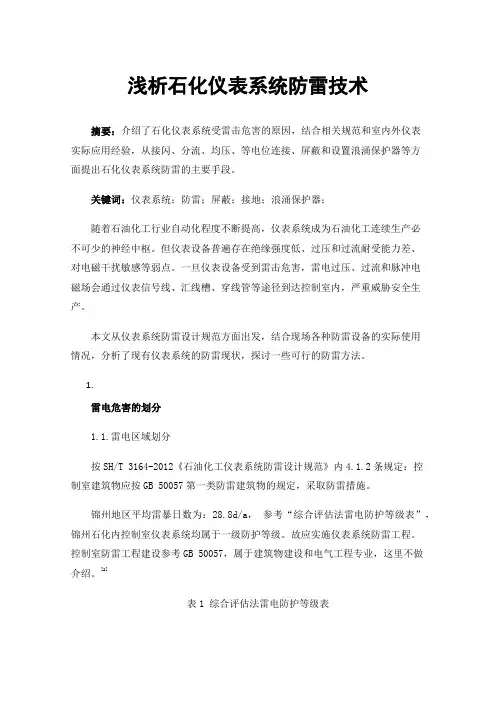

浅析石化仪表系统防雷技术摘要：介绍了石化仪表系统受雷击危害的原因，结合相关规范和室内外仪表实际应用经验，从接闪、分流、均压、等电位连接、屏蔽和设置浪涌保护器等方面提出石化仪表系统防雷的主要手段。

关键词：仪表系统；防雷；屏蔽；接地；浪涌保护器；随着石油化工行业自动化程度不断提高，仪表系统成为石油化工连续生产必不可少的神经中枢。

但仪表设备普遍存在绝缘强度低、过压和过流耐受能力差、对电磁干扰敏感等弱点。

一旦仪表设备受到雷击危害，雷电过压、过流和脉冲电磁场会通过仪表信号线、汇线槽、穿线管等途径到达控制室内，严重威胁安全生产。

本文从仪表系统防雷设计规范方面出发，结合现场各种防雷设备的实际使用情况，分析了现有仪表系统的防雷现状，探讨一些可行的防雷方法。

1.雷电危害的划分1.1.雷电区域划分按SH/T 3164-2012《石油化工仪表系统防雷设计规范》内4.1.2条规定：控制室建筑物应按GB 50057第一类防雷建筑物的规定，采取防雷措施。

锦州地区平均雷暴日数为：28.8d/a，参考“综合评估法雷电防护等级表”，锦州石化内控制室仪表系统均属于一级防护等级。

故应实施仪表系统防雷工程。

控制室防雷工程建设参考GB 50057，属于建筑物建设和电气工程专业，这里不做介绍。

[2]表1 综合评估法雷电防护等级表社会、经济和安全重要程度分类仪表系统的雷电防护等级年平均雷暴日/（d/a）20及以下21~4041~6060以上第一类二级一级一级一级第二类三级二级一级一级第三类/三级二级一级1.2雷电危害的三种途径1.2.1雷电直击：直击雷直接击中仪表设备，损坏电子设备。

石油化工厂内自动化仪表系统可分为控制室仪表和现场仪表。

有极少数的现场仪表位于罐区等空旷地带或位于装置的高点，容易遭受直击雷雷击。

大多数装置仪表都安装在设备或管道上，这些设备或管道都是良导体。

另外，装置区都采取了防雷措施，加上仪表本身体积较小，因此，仪表本身直接“接闪”的可能性较小。

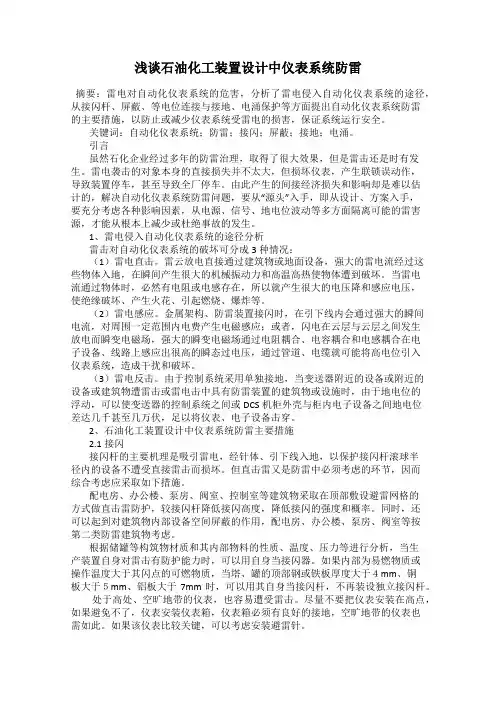

浅谈石油化工装置设计中仪表系统防雷摘要：雷电对自动化仪表系统的危害，分析了雷电侵入自动化仪表系统的途径，从接闪杆、屏蔽、等电位连接与接地、电涌保护等方面提出自动化仪表系统防雷的主要措施，以防止或减少仪表系统受雷电的损害，保证系统运行安全。

关键词：自动化仪表系统；防雷；接闪；屏蔽；接地；电涌。

引言虽然石化企业经过多年的防雷治理，取得了很大效果，但是雷击还是时有发生。

雷电袭击的对象本身的直接损失并不太大，但损坏仪表，产生联锁误动作，导致装置停车，甚至导致全厂停车。

由此产生的间接经济损失和影响却是难以估计的，解决自动化仪表系统防雷问题，要从“源头”入手，即从设计、方案入手，要充分考虑各种影响因素，从电源、信号、地电位波动等多方面隔离可能的雷害源，才能从根本上减少或杜绝事故的发生。

1、雷电侵入自动化仪表系统的途径分析雷击对自动化仪表系统的破坏可分成3种情况：（1）雷电直击。

雷云放电直接通过建筑物或地面设备，强大的雷电流经过这些物体入地，在瞬间产生很大的机械振动力和高温高热使物体遭到破坏。

当雷电流通过物体时，必然有电阻或电感存在，所以就产生很大的电压降和感应电压，使绝缘破坏、产生火花、引起燃烧、爆炸等。

（2）雷电感应。

金属架构、防雷装置接闪时，在引下线内会通过强大的瞬间电流，对周围一定范围内电费产生电磁感应；或者，闪电在云层与云层之间发生放电而瞬变电磁场，强大的瞬变电磁场通过电阻耦合、电容耦合和电感耦合在电子设备、线路上感应出很高的瞬态过电压，通过管道、电缆就可能将高电位引入仪表系统，造成干扰和破坏。

（3）雷电反击。

由于控制系统采用单独接地，当变送器附近的设备或附近的设备或建筑物遭雷击或雷电击中具有防雷装置的建筑物或设施时，由于地电位的浮动，可以使变送器的控制系统之间或DCS机柜外壳与柜内电子设备之间地电位差达几千甚至几万伏，足以将仪表、电子设备击穿。

2、石油化工装置设计中仪表系统防雷主要措施2.1接闪接闪杆的主要机理是吸引雷电，经针体、引下线入地，以保护接闪杆滚球半径内的设备不遭受直接雷击而损坏。

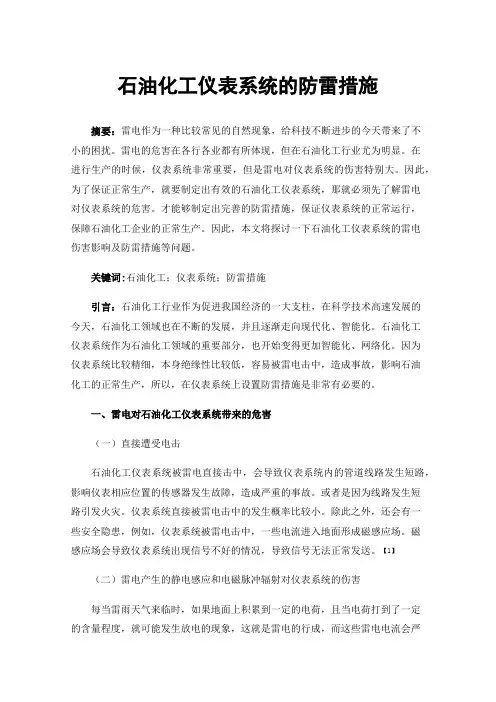

石油化工仪表系统的防雷措施摘要：雷电作为一种比较常见的自然现象，给科技不断进步的今天带来了不小的困扰。

雷电的危害在各行各业都有所体现，但在石油化工行业尤为明显。

在进行生产的时候，仪表系统非常重要，但是雷电对仪表系统的伤害特别大。

因此，为了保证正常生产，就要制定出有效的石油化工仪表系统，那就必须先了解雷电对仪表系统的危害。

才能够制定出完善的防雷措施，保证仪表系统的正常运行，保障石油化工企业的正常生产。

因此，本文将探讨一下石油化工仪表系统的雷电伤害影响及防雷措施等问题。

关键词:石油化工；仪表系统；防雷措施引言：石油化工行业作为促进我国经济的一大支柱，在科学技术高速发展的今天，石油化工领域也在不断的发展，并且逐渐走向现代化、智能化。

石油化工仪表系统作为石油化工领域的重要部分，也开始变得更加智能化、网络化。

因为仪表系统比较精细，本身绝缘性比较低，容易被雷电击中，造成事故，影响石油化工的正常生产，所以，在仪表系统上设置防雷措施是非常有必要的。

一、雷电对石油化工仪表系统带来的危害（一）直接遭受电击石油化工仪表系统被雷电直接击中，会导致仪表系统内的管道线路发生短路，影响仪表相应位置的传感器发生故障，造成严重的事故。

或者是因为线路发生短路引发火灾。

仪表系统直接被雷电击中的发生概率比较小。

除此之外，还会有一些安全隐患，例如，仪表系统被雷电击中，一些电流进入地面形成磁感应场。

磁感应场会导致仪表系统出现信号不好的情况，导致信号无法正常发送。

【1】（二）雷电产生的静电感应和电磁脉冲辐射对仪表系统的伤害每当雷雨天气来临时，如果地面上积累到一定的电荷，且当电荷打到了一定的含量程度，就可能发生放电的现象，这就是雷电的行成，而这些雷电电流会严重影响到仪表系统的正常运行，甚至对仪表系统造成破坏。

另外，雷雨天气的到来，雷电释放过程都会产生一定的感应磁场，甚至出现电磁波现象。

这种现象如果是在仪表系统附近发生的话，会形成电磁感应现象。

石油化工仪表系统中的防雷策略探讨近年来，随着经济的发展，科学技术的突飞猛进，石油化工企业顺应时代发展的潮流在规模和数量上不断的扩大，并且逐步的向网络化和智能化发展。

在石油化工的迅猛发展势头下，也相应的存在着一些问题，石油化工仪表系统的仪表设备雷击风险就是一个常见而又严重的问题。

文章通过探究石油化工企业的仪表系统存在的雷击风险，来进行应对雷击自然灾害的防雷措施研究。

为石油化工企业的正常安全生产提出一些建议和改进措施。

标签：石油化工；仪表系统；防雷；措施引言打雷下雨是自然界再普遍不过的现象，雷电是一种自然现象，但是有时它所释放出的巨大能量具有很大的破坏能力。

近年来，随着经济的发展，科技的进步，石油化工企业迅速的发展，仪表系统的设备装置也更加的先进，为了保证石油化工企业先进的仪表系统能够正常的运行，对这些仪表设施进行防雷保护越来越重要。

防雷措施的实施能够规避雷击自然灾害遭成的损失，提高石油化工企业的经济效益。

本文就通过雷击对石油化工仪表系统的影响、以及如今防雷的现状进行分析，提出相应的防雷措施，展望以后未来的石油化工企业的仪表系统的防雷技术发展。

1 雷击对石油化工仪表系统的危害石油化工的生产依托着仪表系统，石油化工的仪表系统的仪表设备或者是相关的管路在日常的工作中主要受到雷击的危害，具体如下：1.1 直接遭受雷击石油化工企业的仪表设备和在仪表系统中相互连接的管道路线有可能被雷电直接的击中，当这种情况发生时会使仪表上的相应的传感器件产生故障，或者更为严重的是使相关的电子线路发生短路的情况，甚至会引起火灾等状况。

有的还会产生这些危险以外的更多意想不到的负面影响，比如在雷电发生时，产生的电流被引入到地面，形成磁感应场，使仪表设备的信号装置遭到损害，不能正常工作。

1.2 雷电导致过电压的侵入损害石油化工的仪表设备所采用的一般都是过电压，当石油化工仪表系统遭遇到雷击时就会因为雷电的影响形成相应的电磁感应的电流，在工作时这些感应电流便会沿着仪表设备的导线或者是其他的连接物进入到仪表内。

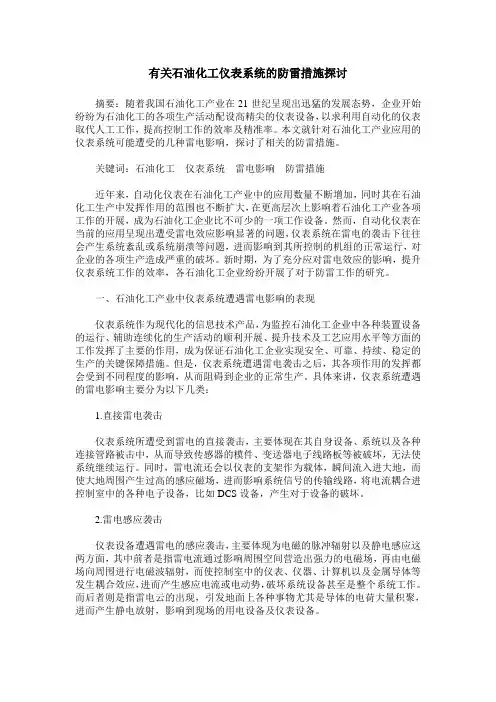

有关石油化工仪表系统的防雷措施探讨摘要：随着我国石油化工产业在21世纪呈现出迅猛的发展态势，企业开始纷纷为石油化工的各项生产活动配设高精尖的仪表设备，以求利用自动化的仪表取代人工工作，提高控制工作的效率及精准率。

本文就针对石油化工产业应用的仪表系统可能遭受的几种雷电影响，探讨了相关的防雷措施。

关键词：石油化工仪表系统雷电影响防雷措施近年来，自动化仪表在石油化工产业中的应用数量不断增加，同时其在石油化工生产中发挥作用的范围也不断扩大，在更高层次上影响着石油化工产业各项工作的开展，成为石油化工企业比不可少的一项工作设备。

然而，自动化仪表在当前的应用呈现出遭受雷电效应影响显著的问题，仪表系统在雷电的袭击下往往会产生系统紊乱或系统崩溃等问题，进而影响到其所控制的机组的正常运行，对企业的各项生产造成严重的破坏。

新时期，为了充分应对雷电效应的影响，提升仪表系统工作的效率，各石油化工企业纷纷开展了对于防雷工作的研究。

一、石油化工产业中仪表系统遭遇雷电影响的表现仪表系统作为现代化的信息技术产品，为监控石油化工企业中各种装置设备的运行、辅助连续化的生产活动的顺利开展、提升技术及工艺应用水平等方面的工作发挥了主要的作用，成为保证石油化工企业实现安全、可靠、持续、稳定的生产的关键保障措施。

但是，仪表系统遭遇雷电袭击之后，其各项作用的发挥都会受到不同程度的影响，从而阻碍到企业的正常生产。

具体来讲，仪表系统遭遇的雷电影响主要分为以下几类：1.直接雷电袭击仪表系统所遭受到雷电的直接袭击，主要体现在其自身设备、系统以及各种连接管路被击中，从而导致传感器的模件、变送器电子线路板等被破坏，无法使系统继续运行。

同时，雷电流还会以仪表的支架作为载体，瞬间流入进大地，而使大地周围产生过高的感应磁场，进而影响系统信号的传输线路，将电流耦合进控制室中的各种电子设备，比如DCS设备，产生对于设备的破坏。

2.雷电感应袭击仪表设备遭遇雷电的感应袭击，主要体现为电磁的脉冲辐射以及静电感应这两方面，其中前者是指雷电流通过影响周围空间营造出强力的电磁场，再由电磁场向周围进行电磁波辐射，而使控制室中的仪表、仪器、计算机以及金属导体等发生耦合效应，进而产生感应电流或电动势，破坏系统设备甚至是整个系统工作。

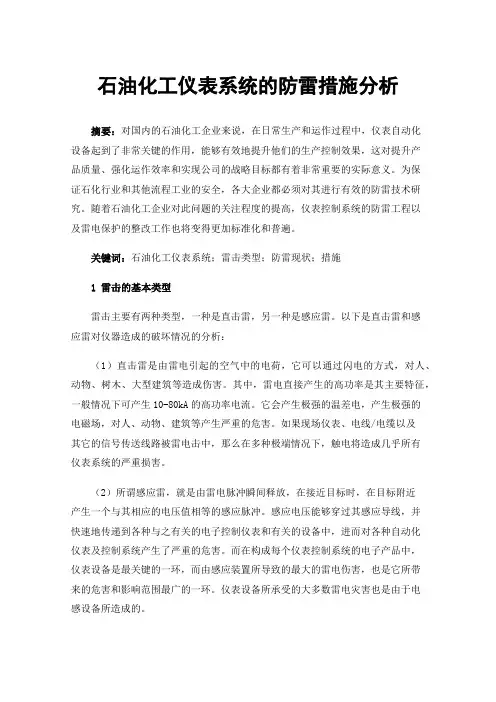

石油化工仪表系统的防雷措施分析摘要：对国内的石油化工企业来说，在日常生产和运作过程中，仪表自动化设备起到了非常关键的作用，能够有效地提升他们的生产控制效果，这对提升产品质量、强化运作效率和实现公司的战略目标都有着非常重要的实际意义。

为保证石化行业和其他流程工业的安全，各大企业都必须对其进行有效的防雷技术研究。

随着石油化工企业对此问题的关注程度的提高，仪表控制系统的防雷工程以及雷电保护的整改工作也将变得更加标准化和普遍。

关键词：石油化工仪表系统；雷击类型；防雷现状；措施1雷击的基本类型雷击主要有两种类型，一种是直击雷，另一种是感应雷。

以下是直击雷和感应雷对仪器造成的破坏情况的分析：（1）直击雷是由雷电引起的空气中的电荷，它可以通过闪电的方式，对人、动物、树木、大型建筑等造成伤害。

其中，雷电直接产生的高功率是其主要特征，一般情况下可产生10-80kA的高功率电流。

它会产生极强的温差电，产生极强的电磁场，对人、动物、建筑等产生严重的危害。

如果现场仪表、电线/电缆以及其它的信号传送线路被雷电击中，那么在多种极端情况下，触电将造成几乎所有仪表系统的严重损害。

（2）所谓感应雷，就是由雷电脉冲瞬间释放，在接近目标时，在目标附近产生一个与其相应的电压值相等的感应脉冲。

感应电压能够穿过其感应导线，并快速地传递到各种与之有关的电子控制仪表和有关的设备中，进而对各种自动化仪表及控制系统产生了严重的危害。

而在构成每个仪表控制系统的电子产品中，仪表设备是最关键的一环，而由感应装置所导致的最大的雷电伤害，也是它所带来的危害和影响范围最广的一环。

仪表设备所承受的大多数雷电灾害也是由于电感设备所造成的。

2石油化工企业仪表系统防雷现状在石油化工企业的生产流程中，最重要的仪表设备通常都是DCS系统，该系统的作用是控制企业的生产流程，在实际应用的时候，DCS系统的设计要将其具有的网络状分散结构的优点发挥出来；在设计的时候，要确保在应用中具有良好的相容性以及可扩充性，以达到对多个生产系统操作对象的同步控制，确保了自动化操作的高效性。
