JCCAD独立基础计算步骤

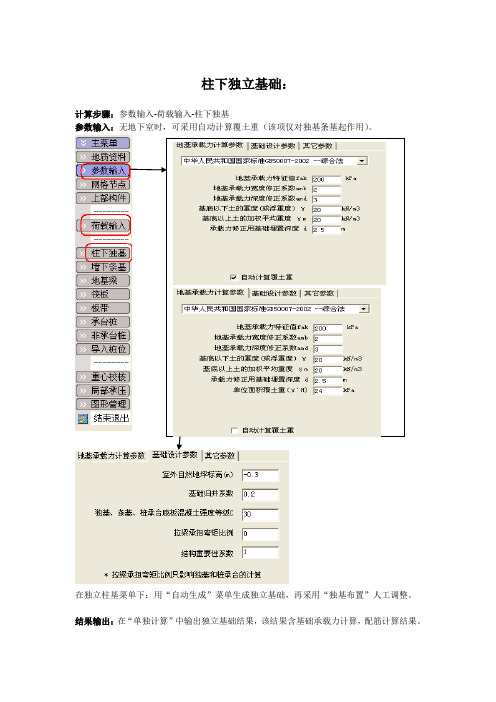

柱下独立基础：计算步骤：参数输入-荷载输入-柱下独基参数输入：无地下室时，可采用自动计算覆土重（该项仅对独基条基起作用）。

在独立柱基菜单下：用“自动生成”菜单生成独立基础，再采用“独基布置”人工调整。

结果输出：在“单独计算”中输出独立基础结果，该结果含基础承载力计算，配筋计算结果。

筏板基础：地质资料输入（地质资料文件应在当前工作目录下）： 地质资料输入步骤：标准孔点- 输入孔点- 单点编辑。

1.定各孔点所有土层（孔点无某土层时，孔点编辑时按0厚度处理）- 输入相应的土参数。

筏板计算只需：土层厚度，压缩模量和重度（土层厚度在输入孔点处修改，本节不修改）。

2. 输入孔点：单位米制3. 单点编辑：孔点不多时，简单采用单点编辑即可。

仅地质资料中的标高可以按绝对标高输入，通过±0.00对应的地质资料标高转换。

其余均为相对标高。

筏板计算步骤：地质资料- 参数输入- （网格节点：某些情况需增加网格线）- 上部构件（输入柱墩）- 荷载输入- 筏板-桩筏筏板有限元计算柱墩高为板顶到柱根桩筏筏板有限元计算：计算参数- 模型参数- 单元形成-荷载选择- 沉降试算-（基床系数）-计算-结果显示筏板计算书：除模型参数、板沉降图、板弯矩剪力配筋图，还需提供：抗冲切验算（见基础人机输入- 筏板- 柱冲切板（内筒冲切））地基承载力验算（见结构标准化- excel计算- 地下结构辅助设计）桩基础：计算步骤：确定单桩承载力- 确定桩数-在JCAD里布置桩-桩筏计算确定单桩承载力：根据地质报告确定持力层- 确定桩长- 用Excel表格计算单桩承载力确定桩数：方法一：人工确定墙柱下所需桩数在JCAD右边主菜单下“图形管理”，再进入“显示内容”子菜单，跳出以下对话框，勾选“线荷载按荷载总值显示”。

确认后点击“写图内容”子菜单，如下图，先点击“全不选”按钮，再单选“SATWE标准：恒+活”工况，确认后，将生成“Floadxxx.T”文件。

独立基础计算基础面积时按照地基规范的要求取标准值

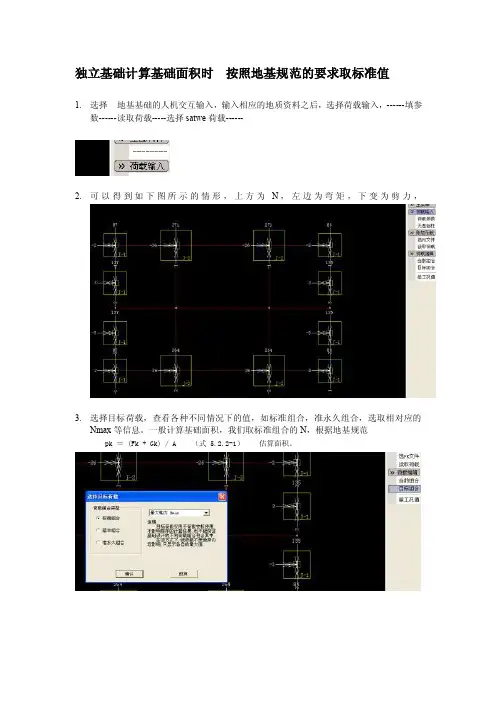

1.选择地基基础的人机交互输入，输入相应的地质资料之后，选择荷载输入，------填参
数------读取荷载-----选择satwe荷载------
2.可以得到如下图所示的情形，上方为N，左边为弯矩，下变为剪力，
3.选择目标荷载，查看各种不同情况下的值，如标准组合，准永久组合，选取相对应的
Nmax等信息。

一般计算基础面积，我们取标准组合的N，根据地基规范 pk ＝ (Fk + Gk) / A （式 5.2.2-1）估算面积。

4.其中264为轴力，26为弯矩，2为剪力，
5.按图中选择，任选一个基础，点击，出现计算书，图中N列为我们要去的数据，去最
大值即可，回头可以在satwe的计算结果中验证正确性。

在satwe中验证结果是否一致
6.选择第4项和第8项，可以查看标准荷载下的结算结果，右边为4中的据体图样，选择
“柱底内力”，但后是“D+L”,得到第三个图纸，放大之后为第四个图纸。

7.最大组合内力 1.2D+1.4L。

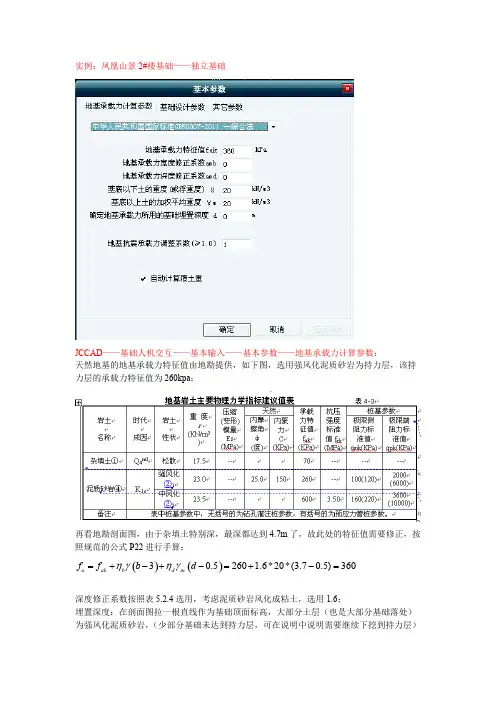

实例：凤凰山景2#楼基础——独立基础JCCAD ——基础人机交互——基本输入——基本参数——地基承载力计算参数：天然地基的地基承载力特征值由地勘提供，如下图，选用强风化泥质砂岩为持力层，该持力层的承载力特征值为260kpa ；再看地勘剖面图，由于杂填土特别深，最深都达到4.7m 了，故此处的特征值需要修正，按照规范的公式P22进行手算：()()30.5260 1.6*20*(3.70.5)360a akb d m f f b d ηγηγ=+-+-=+-=深度修正系数按照表5.2.4选用，考虑泥质砂岩风化成粘土，选用1.6；埋置深度：在剖面图拉一根直线作为基础顶面标高，大部分土层（也是大部分基础落处）为强风化泥质砂岩，（少部分基础未达到持力层，可在说明中说明需要继续下挖到持力层）由于承载力特征值已经手算修正了，则不需要PKPM再修正一次，所以宽度修正系数、深度修正系数和埋深均设为0；基础设计参数：只需要修改混凝土等级，一般均为C30；其他参数：（按照默认值即可）荷载输入——读取荷载——选取SATWE荷载；目标组合：选用标准组合；柱子独基——自动生成；选用“阶形现浇“，最小高度600，底面长宽比一般用1，为矩形柱时需要调整为0.8或1.25，钢筋级别为三级钢；基础详图中生成独立独础的剖面和平面以及配筋；设计中，需要注意的是：1.围区生成多柱基础；2.该合并的基础就合并，尽量减少基础类型；3.施工图中，需要注意的是：1.采用通用独基大样，列表注明基础的截面尺寸和配筋；基础平面图，表示放阶，以及尺寸定位和基础编号；与通用标高不同的基础，还需要表明基顶标高；基础配筋表带防水板独基的大样不带防水板独基的大样带防水板的独立基础不需要放阶，与防水板坡度连接即可；带防水板联合基础大样不带防水板联合基础大样带条形基础时，大样表示；平面图中表示：条基的编号，条基一般向外墙两边各挑500mm，说明中再说明；一边有防水板的条基大样；两边有防水板的条基大样；想查看独基的计算过程：JCCAD——基础人机相互——柱下独基——计算结果；（一般是，自动生成一个独基，再点计算结果，就可以看到相应基础的计算过程）。

独立基础体积计算独立基础体积计算是在建筑设计和施工过程中，计算独立基础（如桩基、板基等）所需的体积。

计算独立基础体积的目的是为了确定所需的土方开挖量，以便准确地进行土方施工和材料采购。

独立基础体积计算的步骤主要包括以下几个方面：1.确定基础类型：首先，需要确定独立基础的类型，如桩基、板基等。

不同类型的基础所需的土方体积计算方法有所不同。

2.获取设计参数：其次，需要获取设计参数，如基础长度、宽度、深度等。

这些参数通常可以从结构设计文件中获得。

3.考虑边坡因素：当计算土方体积时，还需要考虑边坡因素。

例如，如果基础边坡陡峭，需要计算陡坡边坡体积。

4.基于体积计算公式：根据基础类型和设计参数，可以使用不同的体积计算公式来计算独立基础的体积。

以桩基为例，计算桩基的体积主要通过以下公式进行计算：V = π * r^2 * L其中，V表示独立基础的体积，π表示圆周率（取3.14），r表示桩的半径，L表示桩的长度。

如果独立基础采用板基形式，计算板基的体积可以使用以下公式：V = L * W * H其中，L表示板基的长度，W表示板基的宽度，H表示板基的厚度。

需要注意的是，不同类型的基础计算方法可能会有所不同，因此在进行独立基础体积计算时，应根据具体情况选择合适的计算公式。

另外，在进行独立基础体积计算时，还需要考虑一些其他因素，例如土方开挖的合理施工方法、土方开挖的安全防护措施等。

还可以借助计算软件进行独立基础体积计算。

当涉及到复杂或大规模的基础工程时，使用计算软件可以提高计算效率和准确性。

总结起来，独立基础体积计算是建筑设计和施工过程中的重要环节，通过计算准确的基础体积，可以确保土方开挖的准确性，从而有效地进行土方施工和材料采购。

在进行独立基础体积计算时，需要考虑基础类型、获取设计参数、边坡因素等，并根据不同类型的基础选择合适的计算公式。

同样重要的是采取合理的施工方法和安全措施，确保基础工程的质量和安全。

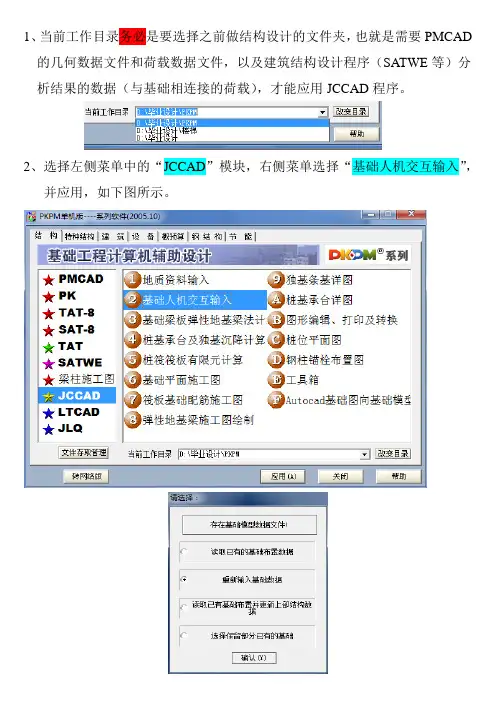

1、当前工作目录务必是要选择之前做结构设计的文件夹，也就是需要PMCAD 的几何数据文件和荷载数据文件，以及建筑结构设计程序（SATWE等）分析结果的数据（与基础相连接的荷载），才能应用JCCAD程序。

2、选择左侧菜单中的“JCCAD”模块，右侧菜单选择“基础人机交互输入”，
并应用，如下图所示。

3、进入“基础人机交互输入”界面后，选择右菜单参数输入。

点击基本参数，如下修改，并确定。

4、选择右菜单荷载输入。

点击荷载参数，并确定。

点击读取荷载，按如下图选择并确认。

点击目标组合，按如下图选择并确认。

点击拉梁，进行拉梁布置。

点击自动生成，全部框选，并确定。

点击计算结果，导出基础计算书，再结束退出。

7、返回菜单，应用基础平面施工图，并确定。

覆盖原图。

8、点击右菜单标注轴线。

点击自动标注，按如下图确定。

9、点击右菜单标注尺寸，再完成独基尺寸、柱尺寸、拉梁尺寸，相同的只标一个，如下图。

10、点击右菜单标注字符。

点击独基编号，相同的只标一个，如下图。

点击写图名。

11、选择右菜单基础详图。

点击插入详图。

点击钢筋表。

结束！。

.
JCCAD桩基础设计步骤
第一步：
单独建一个电算目录，以1m层高建立地梁层，不考虑地震与风，梁的保护层厚40mm，Satwe计算后。

JCCAD——基础人机交互输入——读取已有的基础布置数据——荷载输入——读取荷载——satwe荷载——目标组合——标准组合（查阅最大轴力）。

第二步：
进入上部结构的电算目录，JCCAD——基础人机交互输入——读取已有的基础布置数据——荷载输入——附加荷载——加点荷载（将地梁层的轴力以点荷载形式与上部结构柱底轴力叠加）——读取荷载——Satwe荷载——目标组合——标准组合（查阅叠加地梁层后柱底最大轴力）。

第三步：
桩基础——选择桩——新建——下拉菜单选择预制砼管桩——输入单桩承载力特征值及桩直径、壁厚参数（PHC400-95，PHC500-100，管桩强度等级C80）。

桩基础——承台桩——承台参数（桩中心距3.5d,边距1d,按1阶承台输入，承台高度400径1400，500径1600）——承台生成（平面图中布置桩承台）。

结束退出
第四步：
JCCAD——桩基承台及独基沉降计算——计算参数——选择实体深基法——输入桩与承台的钢筋及砼参数——计算——结构显示（查阅单桩反力特征值是否超过单桩承载力）。

选择桩基规范94-2008，运行查阅单桩反力设计值及承台配筋。

如有侵权请联系告知删除，感谢你们的配合！
精品。

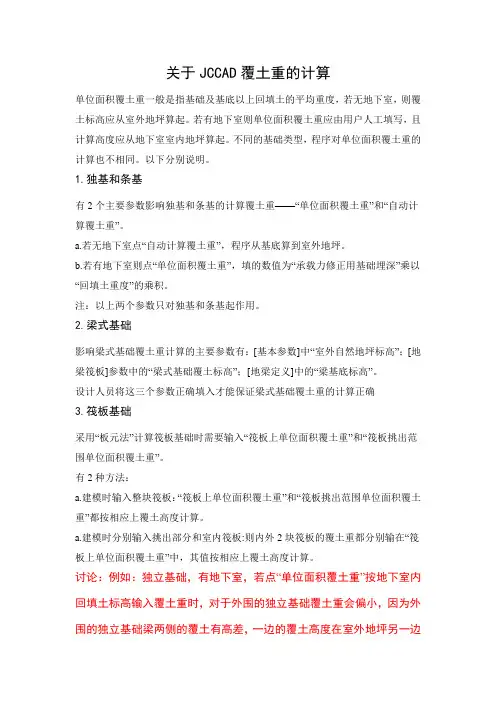

关于JCCAD覆土重的计算单位面积覆土重一般是指基础及基底以上回填土的平均重度，若无地下室，则覆土标高应从室外地坪算起。

若有地下室则单位面积覆土重应由用户人工填写，且计算高度应从地下室室内地坪算起。

不同的基础类型，程序对单位面积覆土重的计算也不相同。

以下分别说明。

1.独基和条基有2个主要参数影响独基和条基的计算覆土重——“单位面积覆土重”和“自动计算覆土重”。

a.若无地下室点“自动计算覆土重”，程序从基底算到室外地坪。

b.若有地下室则点“单位面积覆土重”，填的数值为“承载力修正用基础埋深”乘以“回填土重度”的乘积。

注：以上两个参数只对独基和条基起作用。

2.梁式基础影响梁式基础覆土重计算的主要参数有：[基本参数]中“室外自然地坪标高”；[地梁筏板]参数中的“梁式基础覆土标高”；[地梁定义]中的“梁基底标高”。

设计人员将这三个参数正确填入才能保证梁式基础覆土重的计算正确3.筏板基础采用“板元法”计算筏板基础时需要输入“筏板上单位面积覆土重”和“筏板挑出范围单位面积覆土重”。

有2种方法：a.建模时输入整块筏板：“筏板上单位面积覆土重”和“筏板挑出范围单位面积覆土重”都按相应上覆土高度计算。

a.建模时分别输入挑出部分和室内筏板:则内外2块筏板的覆土重都分别输在“筏板上单位面积覆土重”中，其值按相应上覆土高度计算。

讨论：例如：独立基础，有地下室，若点“单位面积覆土重”按地下室内回填土标高输入覆土重时，对于外围的独立基础覆土重会偏小，因为外围的独立基础梁两侧的覆土有高差，一边的覆土高度在室外地坪另一边则在室内地坪。

这样外围的独立基础计算则不准确。

解决方法：1.用室内地坪和室外地坪的覆土重计算2次，取平均值。

2.若用室内地坪的覆土重，则利用附加节点荷载把额外的覆土重加在相应的节点上。

独立基础计算

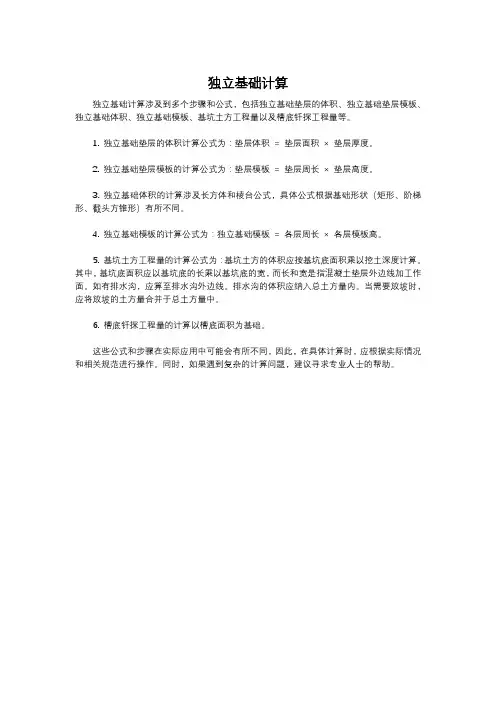

独立基础计算涉及到多个步骤和公式，包括独立基础垫层的体积、独立基础垫层模板、独立基础体积、独立基础模板、基坑土方工程量以及槽底钎探工程量等。

1. 独立基础垫层的体积计算公式为：垫层体积= 垫层面积× 垫层厚度。

2. 独立基础垫层模板的计算公式为：垫层模板= 垫层周长× 垫层高度。

3. 独立基础体积的计算涉及长方体和棱台公式，具体公式根据基础形状（矩形、阶梯形、截头方锥形）有所不同。

4. 独立基础模板的计算公式为：独立基础模板= 各层周长× 各层模板高。

5. 基坑土方工程量的计算公式为：基坑土方的体积应按基坑底面积乘以挖土深度计算。

其中，基坑底面积应以基坑底的长乘以基坑底的宽，而长和宽是指混凝土垫层外边线加工作面。

如有排水沟，应算至排水沟外边线。

排水沟的体积应纳入总土方量内。

当需要放坡时，应将放坡的土方量合并于总土方量中。

6. 槽底钎探工程量的计算以槽底面积为基础。

这些公式和步骤在实际应用中可能会有所不同，因此，在具体计算时，应根据实际情况和相关规范进行操作。

同时，如果遇到复杂的计算问题，建议寻求专业人士的帮助。

独立基础设计计算过程独立基础设计计算过程是指在建筑、工程等领域中，针对独立基础的设计过程中所进行的一系列计算。

独立基础是指不与其他结构直接连接的基础，它是通过自身体积和重力来保证建筑物或设备的稳定性和安全性。

以下是一个独立基础设计计算过程的详细说明。

1.确定设计参数：首先，需要确定设计参数，包括建筑物或设备的负荷、土壤性质、设计寿命等。

这些参数将对后续的计算过程产生重要影响。

2.土壤力学计算：根据土壤性质和设计参数，需要进行土壤力学计算。

主要包括土壤承载力计算、地基沉降计算和土压力计算等。

这些计算可以根据土壤力学公式和经验公式进行，以确定土壤对基础的承载能力和变形情况。

3.基础尺寸计算：根据土壤力学计算的结果，可以确定基础的尺寸。

基础尺寸的计算一般遵循平衡原理和安全性要求。

在计算过程中，需要考虑基础的宽度、长度和深度等因素，以保证基础的稳定性和承载能力。

4.受力分析：在确定基础尺寸后，需要进行受力分析。

这个过程主要是根据建筑物或设备的负荷分布和基础的几何形状，计算出基础的受力情况。

受力分析可以通过静力学原理和结构力学公式进行，以确定基础的内力和应力情况。

5.钢筋设计：在受力分析的基础上，需要进行钢筋设计。

钢筋设计主要是根据基础的受力情况，计算所需的钢筋数量和钢筋的布置方式。

在设计过程中，需要考虑钢筋的抗弯能力和抗拉能力等因素，以满足基础的强度和刚度要求。

6.混凝土设计：在完成钢筋设计后，需要进行混凝土设计。

混凝土设计主要包括确定混凝土的强度等级、配筋率和混凝土覆盖厚度等。

这些计算可以通过混凝土设计规范和相关公式进行，以保证基础的抗压和抗剪能力。

7.施工建议：最后，根据基础设计的结果，需要提出施工建议。

施工建议主要包括基础施工方法与步骤，施工时需要注意的问题和措施，以及基础质量控制的要求等。

这些建议可以保证基础在施工过程中的质量和安全性。

综上所述，独立基础设计计算过程包括确定设计参数、土壤力学计算、基础尺寸计算、受力分析、钢筋设计、混凝土设计和施工建议等步骤。

PKPM软件JCCAD筏板基础设计步骤举例一、地质资料输入PKPM软件的JCCAD部分进行基础设计时，不一定要输入地质资料。

对于无桩的基础，如果不进行沉降计算，则可以不输入地质资料；如果要进行沉降计算，则需要输入地质资料。

输入土的力学指标包括：压缩模量、重度。

对于有桩基础，如果不进行单桩刚度及沉降计算的话，可以不输入地质资料；否则就要输入。

输入土的力学指标包括：压缩模量、重度、状态参数、内摩擦角和粘聚力。

在PKPM软件主界面“结构”页中选择“JCCAD”软件的第一项“地质资料输入”，程序进入地质资料输入环境，如下图所示：1、土层布置给地质资料命名之后，开始进行土层布置，点击右侧菜单“土层布置”，如下图所示：弹出土层参数对话框，显示用于生成各勘测孔柱状图的地基土分层数据，如下图所示：2、输入孔点单击“孔点输入”→“输入孔位”，以相对坐标和米为单位，逐一输入所有勘测孔点的相对位置。

孔点输入结束后，程序自动用互不重叠的三角形网格将各个孔点连接起来，并用插值法将孔点之间和孔点外部的场地土情况计算出来。

如下图所示：程序要求孔点形成的三角形网格互不交叉，互不重叠。

如孔点位置十分复杂，程序自动形成的网格不能满足上述要求，可以通过“网格修改”命令由人工修改完成。

点击“修改参数”，点取已输入的孔点，弹出孔点土层参数对话框，如下图所示。

对话框中显示的是标准孔点的土参数，应按各勘测孔的情况修改表中的数据，如土层低标高、土层参数、孔口标高、探孔水头标高等。

孔口位置一般不采用绝对坐标，不必修改孔口坐标。

如某一列各勘测孔的土参数相同，可以选择“用于所有点”，以减少修改土层参数的工作量。

“复制”用于复制参数相同的孔点，“删除孔位”用于删除多余或输入错误的孔点。

3、程序除完成地质资料输入外，还可以在此基础上生成孔点土层柱状图、孔点剖面图、土层剖面图、土层和水头的等高线图及孔点平面图等，还可以进行承载力和沉降计算。

二、基础参数设置在PKPM主界面选择“JCCAD”的第二项“基础人机互输入”，程序进入基础交互输入环境。

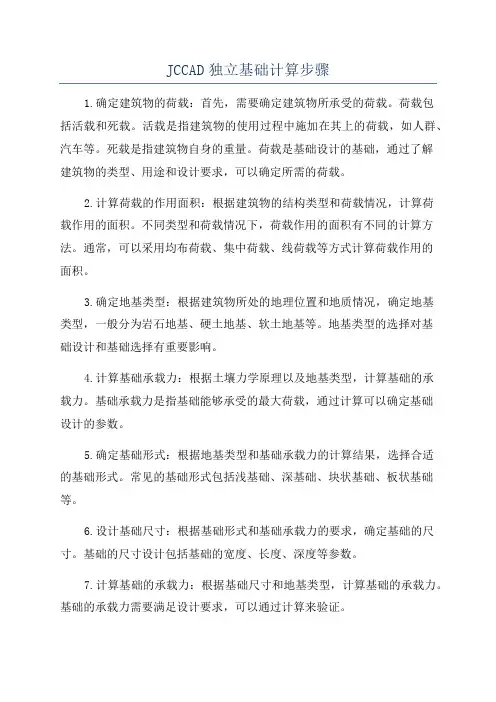

JCCAD独立基础计算步骤1.确定建筑物的荷载：首先，需要确定建筑物所承受的荷载。

荷载包括活载和死载。

活载是指建筑物的使用过程中施加在其上的荷载，如人群、汽车等。

死载是指建筑物自身的重量。

荷载是基础设计的基础，通过了解建筑物的类型、用途和设计要求，可以确定所需的荷载。

2.计算荷载的作用面积：根据建筑物的结构类型和荷载情况，计算荷载作用的面积。

不同类型和荷载情况下，荷载作用的面积有不同的计算方法。

通常，可以采用均布荷载、集中荷载、线荷载等方式计算荷载作用的面积。

3.确定地基类型：根据建筑物所处的地理位置和地质情况，确定地基类型，一般分为岩石地基、硬土地基、软土地基等。

地基类型的选择对基础设计和基础选择有重要影响。

4.计算基础承载力：根据土壤力学原理以及地基类型，计算基础的承载力。

基础承载力是指基础能够承受的最大荷载，通过计算可以确定基础设计的参数。

5.确定基础形式：根据地基类型和基础承载力的计算结果，选择合适的基础形式。

常见的基础形式包括浅基础、深基础、块状基础、板状基础等。

6.设计基础尺寸：根据基础形式和基础承载力的要求，确定基础的尺寸。

基础的尺寸设计包括基础的宽度、长度、深度等参数。

7.计算基础的承载力：根据基础尺寸和地基类型，计算基础的承载力。

基础的承载力需要满足设计要求，可以通过计算来验证。

8.检查基础的稳定性：利用现有的基础设计公式和方法，检查基础的稳定性。

包括了基础的倾覆稳定性、滑移稳定性、抗浮承载力等。

9.优化设计：根据实际情况和设计要求，对基础进行优化设计。

优化设计可以通过调整基础的尺寸、形式和材料来实现。

10.绘制基础设计图纸：最后，将基础设计结果绘制成图纸。

基础设计图纸包括基础形状、尺寸、承载力等信息，可以作为施工的依据。

以上就是JCCAD独立基础计算的步骤。

通过这些步骤，可以确保基础设计的准确性和可靠性，从而保证建筑物的稳定性和安全性。

JCCAD独立基础计算步骤
1.确定建筑结构的荷载分布：首先需要确定建筑结构所受到的静态荷载和动态荷载的作用范围和分布情况。

包括自重、楼层荷载、风荷载、地震荷载等。

2.确定基础形式：选择合适的基础形式，通常独立基础采用方形或矩形的形式，根据不同情况可以选择悬臂基础、反射基础等形式。

3.计算基础尺寸：根据建筑结构的荷载和基础形式，计算出基础的尺寸。

在JCCAD方法中，需要将建筑结构作为一个整体进行计算，考虑复合曲线和海拔高度的影响。

4.计算基础承载力：根据基础的尺寸和地基的承载力特性，计算基础的承载力。

在JCCAD方法中，需要考虑基础在复合曲线受力下的轴向变形和扭转效应，同时还要考虑海拔高度对基础承载力的影响。

5.检查基础稳定性：对计算出的基础尺寸和承载力进行检查，确保基础在不同工况下都能够保持稳定。

需要注意的是，基础的设计要满足建筑结构的承载要求，并且要满足当地的建筑规范和标准要求。

6.优化设计：根据计算和检查的结果，对基础进行必要的优化设计，以提高基础的经济性和安全性。

可以通过调整基础的尺寸、形式和材料等方面来进行优化。

7.编制基础设计图：最后，根据优化设计的结果编制出详细的基础设计图，并注明基础的尺寸、材料、施工要求等信息，以便施工人员按照设计要求进行施工。

总之，JCCAD独立基础计算方法是一种较为全面和准确的基础设计方法，能够更好地考虑基础在复合曲线和高海拔地区的受力特点，提高了基础设计的准确性和可靠性，是建筑结构设计和分析中的重要工具之一、在实际工程中，可以根据具体情况选择合适的基础计算方法，以确保基础的稳定性和安全性。

独立基础计算步骤
独立基础是一种基础结构，其计算步骤如下：
1. 根据表1-9查到钢筋单位理论质量；
2. 根据表1-13查到钢筋保护层厚度；
3. 根据图示集中标注找到底板钢筋尺寸及此基础分底板的边长；
4. 计算x向底板钢筋和y向底板钢筋的质量。

x方向钢筋根数=（基础底板的宽-0.04*2）/0.20+1，x方向钢筋质量=（基础底板的宽*2+基础底板的宽*90%*30）*1.208*3。

同理，可求出y方向钢筋质量；
5. 根据图示集中标注找到顶部钢筋配置及顶部基础边长；
6. 求横向分布钢筋质量。

钢筋根数=（基础顶板的宽-0.02*2）/0.20+1，钢筋质量=（2.35+12.5*0.01-0.02*2）*23*0.617*3。

同理，可求出纵向受力钢筋质量；
7. 底板x方向钢筋质量+底板y方向钢筋质量+顶部分布钢筋质量+顶部纵向受力钢筋质量=独立基础钢筋工程量。

独立基础的计算需要考虑许多因素，如基础尺寸、钢筋配置、混凝土强度等。

在进行计算时，建议仔细阅读相关规范和设计图纸，确保计算结果的准确性。

如有需要，可以咨询专业的结构工程师或建筑师。

PKPM软件JCCAD筏板基础设计步骤举例PKPM软件JCCAD筏板基础设计步骤举例一、地质资料输入1、PKPM软件的JCCAD部分进行基础设计时，不一定要输入地质资料。

对于无桩的基础，如果不进行沉降计算，则可以不输入地质资料；如果要进行沉降计算，则需要输入地质资料。

输入土的力学指标包括：压缩模量、重度。

对于有桩基础，如果不进行单桩刚度及沉降计算的话，可以不输入地质资料；否则就要输入。

输入土的力学指标包括：压缩模量、重度、状态参数、内摩擦角和粘聚力。

2、在PKPM软件主界面“结构”页中选择“JCCAD”软件的第一项“地质资料输入”，程序进入地质资料输入环境，如下图所示：3、土层布置给地质资料命名之后，开始进行土层布置，点击右侧菜单“土层布置”，如下图所示：弹出土层参数对话框，显示用于生成各勘测孔柱状图的地基土分层数据，如下图所示：4、输入孔点单击“孔点输入”→“输入孔位”，以相对坐标和米为单位，逐一输入所有勘测孔点的相对位置。

孔点输入结束后，程序自动用互不重叠的三角形网格将各个孔点连接起来，并用插值法将孔点之间和孔点外部的场地土情况计算出来。

如下图所示：程序要求孔点形成的三角形网格互不交叉，互不重叠。

如孔点位置十分复杂，程序自动形成的网格不能满足上述要求，可以通过“网格修改”命令由人工修改完成。

点击“修改参数”，点取已输入的孔点，弹出孔点土层参数对话框，如下图所示。

对话框中显示的是标准孔点的土参数，应按各勘测孔的情况修改表中的数据，如土层低标高、土层参数、空口标高、探孔水头标高等。

空口位置一般不采用绝对坐标，不必修改孔口坐标。

如某一列各勘测孔的土参数相同，可以选择“用于所有点”，以减少修改土层参数的工作量。

“复制”用于复制参数相同的孔点，“删除孔位”用于删除多余或输入错误的孔点。

程序除完成地质资料输入外，还可以在此基础上生成孔点土层柱状图、孔点剖面图、土层剖面图、土层和水头的等高线图及孔点平面图等，还可以进行承载力和沉降计算。

进行独立基础计算需要运行1，2，6， 9 项菜单！1.地质资料根据勘察报告输入相应的地质资料，相应的标高，都用相对标高（相对+-0.000 ）。

2.基础人机交互输入(1)读入地质资料(2)参数输入承载力修正用基础埋深：一般从室外地坪标高算起；有地下室的伐板基础也从室外地坪算起；有地下室的条基、独基应从室内地面标高算起。

自动计算覆土重：该项用于独基、条基。

自动按20kpa计算；有地下室时应人工填写“单位面积覆土重”，且覆土高度应计算至地下室室内地坪处。

拉梁承担的弯矩比例：0，不承担； 1，承担 100%；0.5，承担 50%。

一层上部结构荷载作用点标高：即承台或基础顶的标高，作为独基，就是柱底标高；只对独基、桩基承台有影响。

(3)荷载输入附加荷载：一般说来框架结构的填充墙应按附加荷载输入。

对于独立基础来说，如果在基础上架设连梁，连梁上有填充墙，则应将连梁荷载在此菜单中作为节点荷载输入，而不作均布荷载输入。

否则或形成墙下条基或丢失荷载。

(4)上部构件框架主筋：用来输入框架柱在基础上的插筋。

若程序完成tat 或 satwe 的绘制住的施工图工作并将结果存入钢筋库，则这里可以自动读取柱钢筋数据。

填充墙：对于框架结构如底层填充墙下设有条基，可在此先输入填充墙，再在荷载输入中用附加荷载将填充墙的荷载布在相应的位置上，这样程序会自动画出该部分的完整施工图。

拉梁：该菜单用于在两个独立基础或独立桩基承台之间设置拉接连系梁，拉梁的详图由用户自己补充。

如果拉梁上有填充墙，其荷载应该按点荷载输入到拉梁梁端基础所在的节点上，本程序目前尚不能分配拉梁上的荷载。

（5）柱下独基自动生成：基础设计参数输入：将参数输入分散到各构件布置或自动生成的菜单中。

该处参数一般按默认。

输入柱下独立基础参数：类型：阶梯现浇独立基础最小高度：按规范首层基础底标高：按设计独基底面长宽比：按规范独立基础底板最小配筋率：先按承载力计算时基础底面受拉面积基础底板钢筋级别： 1 级， d>120.15 ％，但配筋不宜小于相关规范规定。

1.tssd的毛石基础模型实在烂透了，是不是我的软件有问题？但是一切并不重要：我并不能再去买一个！结果:不用tssd估算毛石基础底面宽度！
2.jccad的基底宽度估算？参数记录如下：
Jccad操作过程：最初情况：
地质资料不用输入，好像算沉降的时候用，沉降可以用小软件算吧？总之底框结构（或者说我做过的工程，我没做过什么工程）不用输入。

参数输入：
参数输入---基本参数：我并没有修改所以出现了错误，实际工程中应该根据《地基规范》来输入参数
基础设计参数：自然标高见建筑图，基础的混凝土强度等级不能小于C30，其他参数未修改
其他参数（本工程未修改，可忽略）：地下水详见地勘报告，也不知道干什么用的。

荷载输入：
荷载参数：我勾选了（适合砌体结构），剩余的未作修改。

当前组合：（恒+活）的情况适合估算基础底面尺寸，而计算混凝土独立基础配筋时采用设计值，该去看荷载规范，或者看另一篇文章。

墙下条基：自动生成。

在1剖面的基础尺寸，实际600，和总工的尺寸一样，不错！
做到了以上的步骤，仅仅是完成了基础宽度的估算。

仅有基础的宽度数据是没办法画施工图的。

如何根据基础的宽度画基础的施工图？需要再写一篇文章了！。

第九章 JCCAD-基础的计算与设计从l998年下半年起，PKPM系列己将原来的“独立基础、条形基础设计软件JC-CAD”、“弹性地基梁和筏板基础CAD软件EF”和“桩基、桩筏设计CAD软件ZJ”三个软件合并为一个S-5模块，统称为基础CAD设计软件(JCCAD)。

用同样的菜单完成输入、计算和画图。

功能更强，操作更简化，除保留原有三个软件的功能外，还可顺利完成混合基础的设计。

JCCAD可与PMCAD 接口，读取柱网轴线和底层结构布置数据以及读取上部结构计算(PK、TAT、SATWE等)传来的基础荷载，可人机交互布置和修改基础。

第一节 JCCAD的基本功能及特点一、JCCAD可实现的基本功能及特点1、柱下独立基础(包括倒锥型、阶梯型)、现浇或预制杯口基础、单柱和双柱或多柱基础的设计工作;2、墙下条形基础(包括砖、毛石、钢筋混凝土条基，并可带下卧梁)的设计工作;3、弹性地基梁、带肋筏板(梁肋可朝上朝下)的设计工作;4、柱下平板、墙下筏板基础、柱下独立桩基承台基础、桩筏基础、桩格梁基础、单桩基础(包括预制混凝土方桩、圆桩、钢管桩、水下冲钻孔桩、沉管灌注桩、干作业法桩等)的设计工作;5、上述多种类型基础组合起来的大型混合基础的结构计算、沉降计算和施工图绘制。

施工图绘制包括基础平面图、梁立面、剖面图、大样详图等。

在基础结构分析中采用多种力学模型:弹性地基梁单元、四边形中厚板单元、三角形薄板单元以及周边支撑弹性板的边界元方法与解析法。

在基础分析中可采用多种方式考虑上部结构刚度。

沉降计算方法包括最常用的基础底面柔性假设的沉降计算，基础底面刚性假设的沉降计算及考虑基础实际刚度的沉降计算。

二、JCCAD主菜单及操作过程双击PKPM快捷方式，进入PKPM主菜单后，选择“结构”模块下左侧的JCCAD软件，使其变成蓝色，菜单右侧此时将显示JCCAD主菜单，如图9-1所示。

图9-1 JCCAD主菜单图9-2 输入地质资料主菜单可以移动光标选择，也可键入菜单前数字或字符选择。

柱下独立基础计算柱下独立基础计算写个手算的（柱下独立基础计算）1.PK计算结果（标准组合） N，M，V2.倒算墙体及基础梁荷载，计算最终基础底的，M1，N13.基底尺寸计算估算 A=N/（P-20*基础埋深）1.2bl=A得b l4.验算基础尺寸轴力产生p=（N+G）/A<fPmax/Pmin=（N+G）/A±6M/（b*l*l）<1.2f5.冲切验算(基本组合)最终M,N按4倒算出基底净反力按规范公式验算冲切6.基底配筋计算(基本组合)采用基本组合计算基底反力,计算出柱边,基础变阶处的基地反力利用地基规范公式求MⅠMⅡ利用混凝土规范求AsⅠAaⅡ底板配筋AsⅠ1=AsⅠ/lAsⅡ1=AsⅡ/b最小配筋率验算中文词条名：柱下条形基础的计算规定英文词条名：1. 在比较均匀的地基上，上部结构刚度较好，荷载分布较均匀，且条形基础梁的高度不小于1/6柱距时，地基反力可按直线分布，条形基础梁的内力可按连续梁计算，此时边跨跨中弯矩及第一内支座的弯矩值宜乘以1.2的系数；2 .当不满足本条第一款的要求时，宜按弹性地基梁计算；3 .对交叉条形基础，交点上的柱荷载，可按交叉梁的刚度或变形协调的要求，进行分配。

其内力可按本条上述规定，分别进行计算；4. 验算柱边缘处基础梁的受剪承载力；5 .当存在扭矩时，尚应作抗扭计算；6. 当条形基础的混凝土强度等级小于柱的混凝土强度等级时，尚应验算柱下条形基础梁顶面的局部受压承载力。

柱下独立基础设计上部结构计算后就呵以进行地基基础的设计了。

建筑物坐落在地层上，建筑物的全部荷载都是通过建筑结构的基础传到其下面的地基来承担。

地基基础是保证建筑物安全和满足使用要求的关键之一。

地基基础本身也是很复杂的一门学科，本文仅就本书工程实例所要用到的天然地基上的浅基础——柱下独立基础进行说明，同时对PKPM中进行基础设计的JCCAD的使用进行介绍。

5．1 地基基础设计要点5．1．1 地基基础设计的内容和原则地基基础设计设计包括基础设计和地基设计两部分。
