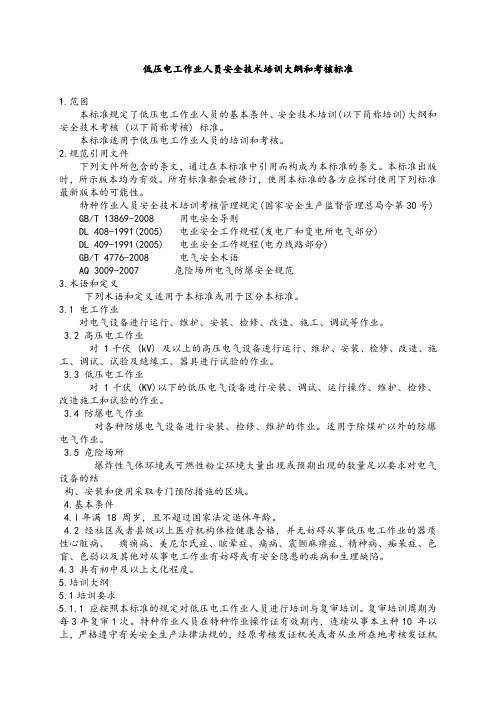

低压电工培训大纲和考核标准1.范围本标准规定了低压电工作业人员的基本条件、安全技术培训(以下简称培训)大纲和安全技术考核(以下简称考核)标准。
本标准适用于低压电工作业人员的培训和考核。
2.规范引用文件下列文件所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
特种作业人员安全技术培训考核管理规定(国家安全生产监督管理总局令第30号)GB／T 13869-2008 用电安全导则DL 408—1991(2005) 电业安全工作规程(发电厂和变电所电气部分)DL 409—1991(2005) 电业安全工作规程(电力线路部分)GB／T 4776-2008电气安全术语AQ 3009-2007 危险场所电气防爆安全规范3.术语和定义下列术语和定义适用于本标准或用于区分本标准。
3.1 电工作业electrician operation对电气设备进行运行、维护、安装、检修、改造、施工、调试等作业。
3.2 高压电工作业high voltage operation对1千伏(kV)及以上的高压电气设备进行运行、维护、安装、检修、改造、施工、调试、试验及绝缘工、器具进行试验的作业。
3.3 低压电工作业low voltage operation对1千伏(kV)以下的低压电气设备进行安装、调试、运行操作、维护、检修、改造施工和试验的作业。
3.4 防爆电气作业explosion-proof electric apparatus operation对各种防爆电气设备进行安装、检修、维护的作业。
适用于除煤矿以外的防爆电气作业。
3.5 危险场所hazardous area爆炸性气体环境或可燃性粉尘环境大量出现或预期出现的数量足以要求对电气设备的结构、安装和使用采取专门预防措施的区域。
4.基本条件4.1 年满18周岁，且不超过国家法定退休年龄。

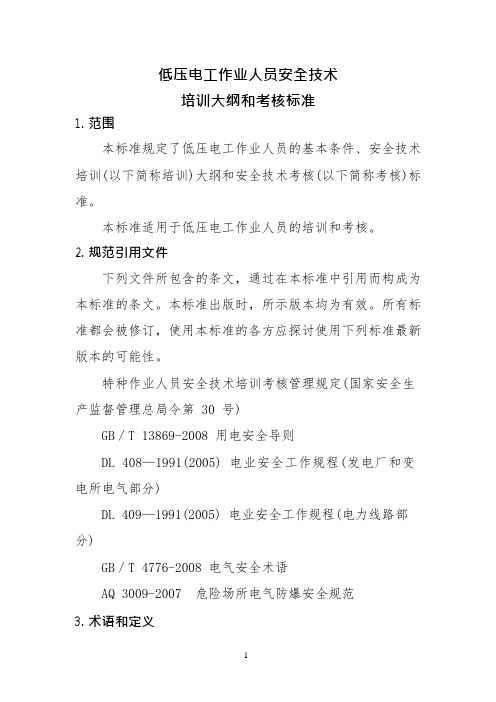

1.范围低压电工作业人员安全技术培训大纲和考核标准本标准规定了低压电工作业人员的基本条件、安全技术培训(以下简称培训)大纲和安全技术考核(以下简称考核)标准。
本标准适用于低压电工作业人员的培训和考核。
2.规范引用文件下列文件所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
特种作业人员安全技术培训考核管理规定(国家安全生产监督管理总局令第 30 号)GB／T 13869-2008 用电安全导则DL 408—1991(2005) 电业安全工作规程(发电厂和变电所电气部分)DL 409—1991(2005) 电业安全工作规程(电力线路部分)GB／T 4776-2008 电气安全术语AQ 3009-2007 危险场所电气防爆安全规范3.术语和定义下列术语和定义适用于本标准或用于区分本标准。
3.1电工作业electrician operation对电气设备进行运行、维护、安装、检修、改造、施工、调试等作业。
3.2高压电工作业high voltage operation对 1 千伏(kV)及以上的高压电气设备进行运行、维护、安装、检修、改造、施工、调试、试验及绝缘工、器具进行试验的作业。
3.3低压电工作业 low voltage operation对 1 千伏(kV)以下的低压电气设备进行安装、调试、运行操作、维护、检修、改造施工和试验的作业。
3.4防爆电气作业 explosion-proof electric apparatus operation对各种防爆电气设备进行安装、检修、维护的作业。
适用于除煤矿以外的防爆电气作业。
3.5危险场所hazardous area爆炸性气体环境或可燃性粉尘环境大量出现或预期出现的数量足以要求对电气设备的结构、安装和使用采取专门预防措施的区域。
4.基本条件4.1年满 18 周岁，且不超过国家法定退休年龄。

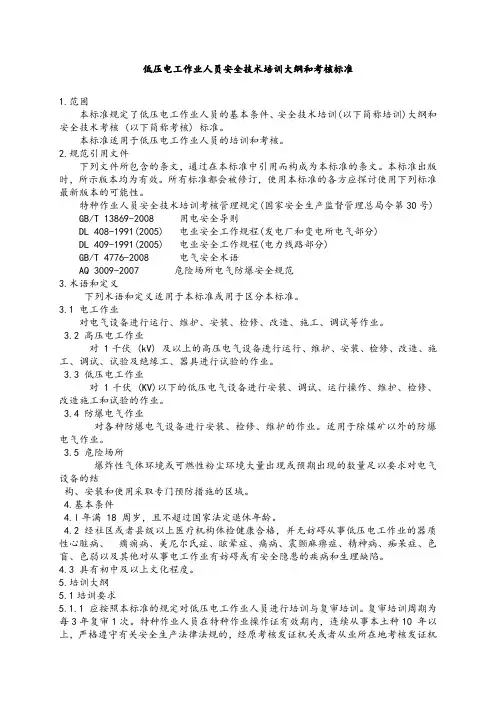

低压电工作业人员安全技术培训大纲和考核标准1.范固本标准规定了低压电工作业人员的基本条件、安全技术培训(以下简称培训)大纲和安全技术考核 (以下简称考核) 标准。
本标准适用于低压电工作业人员的培训和考核。
2.规范引用文件下列文件所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
特种作业人员安全技术培训考核管理规定(国家安全生产监督管理总局令第30号) GB/T 13869-2008 用电安全导则DL 408-1991(2005) 电业安全工作规程(发电厂和变电所电气部分)DL 409-1991(2005) 电业安全工作规程(电力线路部分)GB/T 4776-2008 电气安全术语AQ 3009-2007 危险场所电气防爆安全规范3.术语和定义下列术语和定义适用于本标准或用于区分本标准。
3.1 电工作业对电气设备进行运行、维护、安装、检修、改造、施工、调试等作业。
3.2 高压电工作业对 1千伏 (kV) 及以上的高压电气设备进行运行、维护、安装、检修、改造、施工、调试、试验及绝缘工、器具进行试验的作业。
3.3 低压电工作业对 1千伏 (KV)以下的低压电气设备进行安装、调试、运行操作、维护、检修、改造施工和试验的作业。
3.4 防爆电气作业对各种防爆电气设备进行安装、检修、维护的作业。
适用于除煤矿以外的防爆电气作业。
3.5 危险场所爆炸性气体环境或可燃性粉尘环境大量出现或预期出现的数量足以要求对电气设备的结构、安装和使用采取专门预防措施的区域。
4.基本条件4.l年满 18 周岁，且不超过国家法定退休年龄。
4.2 经社区或者县级以上医疗机构体检健康合格，并无妨碍从事低压电工作业的器质性心脏病、瘸痈病、美尼尔氏症、眩晕症、痛病、震颤麻痹症、精神病、痴呆症、色盲、色弱以及其他对从事电工作业有妨碍或有安全隐患的疾病和生理缺陷。
低压电气基础知识培训课件一、教学内容二、教学目标1. 了解低压电器的定义、分类及用途，掌握常用低压电器的工作原理及性能；2. 学会分析低压配电系统，并能正确进行设备接线；3. 培养实际操作能力，提高解决低压电气问题的能力。
三、教学难点与重点1. 教学难点：低压电器的内部结构及工作原理，低压配电系统的分析；2. 教学重点：常用低压电器的选用与维护，低压配电设备的接线方法。
四、教具与学具准备1. 教具：低压电器实物模型、演示板、投影仪；2. 学具：低压电器元件、万用表、绝缘胶带等。
五、教学过程1. 实践情景引入：通过展示低压电器在现实生活中的应用，引起学生兴趣；2. 理论讲解：讲解低压电器的基本概念、分类及用途；3. 例题讲解：以常用低压电器为例，讲解其工作原理及性能；4. 随堂练习：让学生分析实际案例，巩固所学知识；5. 实操演练：分组进行低压电器接线操作，提高实际操作能力；六、板书设计1. 低压电器概述：分类、用途；2. 常用低压电器：工作原理、性能、选用与维护；3. 低压配电系统：设备、接线方式。
七、作业设计1. 作业题目：（1）简述低压电器的分类及用途；（2）分析接触器、断路器、继电器的工作原理及性能；（3）绘制一个简单的低压配电系统接线图。
2. 答案：（1）低压电器分类：控制电器、保护电器、配电电器等，用途：广泛应用于工业、农业、商业、住宅等领域；（2）工作原理及性能：见教材第二章；（3）接线图：根据教材第三章内容绘制。
八、课后反思及拓展延伸2. 拓展延伸：鼓励学生参加实践活动，如参观低压电器生产厂、实际操作等，提高学生的实际应用能力。
重点和难点解析1. 教学难点：低压电器的内部结构及工作原理；2. 教学重点：常用低压电器的选用与维护；3. 实操演练：分组进行低压电器接线操作；4. 作业设计：特别是绘制低压配电系统接线图。
一、低压电器的内部结构及工作原理1. 利用实物模型、演示板等教具，直观地展示低压电器的内部结构；2. 结合教材中的原理图，讲解低压电器的工作原理；3. 通过实际操作，让学生亲身体验低压电器的工作过程；4. 举例说明不同类型低压电器在实际应用中的优缺点。
低压电工作业人员安全技术培训大纲和考核标准1.范围本标准规定了低压电工作业人员的基本条件、安全技术培训(以下简称培训)大纲和安全技术考核(以下简称考核)标准。
本标准适用于低压电工作业人员的培训和考核。
2.规范引用文件下列文件所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
特种作业人员安全技术培训考核管理规定(国家安全生产监督管理总局令第30号)GB／T 13869-2008 用电安全导则DL 408—1991(2005) 电业安全工作规程(发电厂和变电所电气部分)DL 409—1991(2005) 电业安全工作规程(电力线路部分)GB／T 4776-2008电气安全术语AQ 3009-2007 危险场所电气防爆安全规范3.术语和定义下列术语和定义适用于本标准或用于区分本标准。
3.1 电工作业electrician operation对电气设备进行运行、维护、安装、检修、改造、施工、调试等作业。
3.2 高压电工作业high voltage operation对1千伏(kV)及以上的高压电气设备进行运行、维护、安装、检修、改造、施工、调试、试验及绝缘工、器具进行试验的作业。
3.3 低压电工作业low voltage operation对1千伏(kV)以下的低压电气设备进行安装、调试、运行操作、维护、检修、改造施工和试验的作业。
3.4 防爆电气作业explosion-proof electric apparatus operation对各种防爆电气设备进行安装、检修、维护的作业。
适用于除煤矿以外的防爆电气作业。
3.5 危险场所hazardous area爆炸性气体环境或可燃性粉尘环境大量出现或预期出现的数量足以要求对电气设备的结构、安装和使用采取专门预防措施的区域。
4.基本条件4.1 年满18周岁，且不超过国家法定退休年龄。

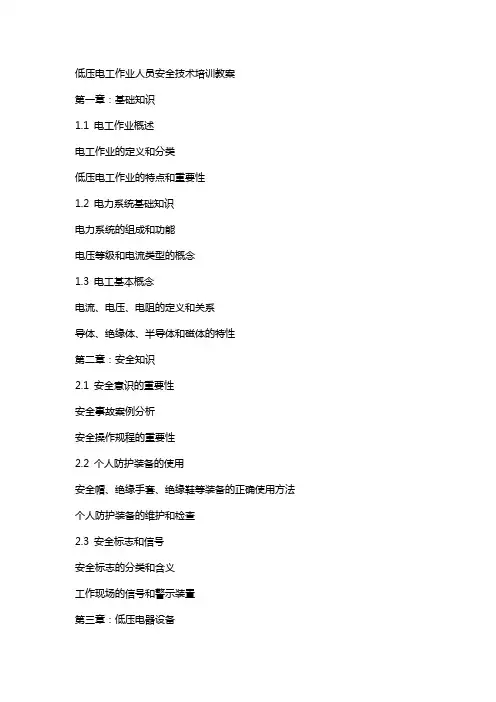

低压电工作业人员安全技术培训教案第一章：基础知识1.1 电工作业概述电工作业的定义和分类低压电工作业的特点和重要性1.2 电力系统基础知识电力系统的组成和功能电压等级和电流类型的概念1.3 电工基本概念电流、电压、电阻的定义和关系导体、绝缘体、半导体和磁体的特性第二章：安全知识2.1 安全意识的重要性安全事故案例分析安全操作规程的重要性2.2 个人防护装备的使用安全帽、绝缘手套、绝缘鞋等装备的正确使用方法个人防护装备的维护和检查2.3 安全标志和信号安全标志的分类和含义工作现场的信号和警示装置第三章：低压电器设备3.1 低压开关设备断路器、接触器、开关按钮等设备的功能和结构设备的选用和安装要求3.2 低压配电设备配电盘、配电柜、电缆分支箱等设备的组成和作用设备的安装和接线方法3.3 低压电器元件继电器、接触器、传感器等元件的功能和应用元件的选用和安装要求第四章：电气线路施工4.1 电线电缆的选择电线电缆的种类和性能电线电缆截面积的计算和选用4.2 电气线路的敷设线路敷设的规范和方法穿线管、槽盒的选用和安装4.3 电气设备的接线设备的接线原理和步骤线头连接和绝缘包扎的方法第五章：电气设备维护与检修5.1 电气设备维护的基本要求设备维护的意义和重要性设备维护的基本内容和周期5.2 电气设备检修的方法和步骤设备检修的目的和原则常用检修工具和设备的使用方法5.3 电气设备故障分析与处理常见故障类型和原因故障处理的一般方法和程序第六章：电气控制与保护6.1 低压电控系统的基本原理控制电路的组成和功能控制信号的传输和处理6.2 低压电器控制设备控制继电器、接触器、控制器等设备的选择和应用设备的安装和接线方法6.3 低压电机的保护与控制电机保护装置的类型和作用电机控制电路的组成和原理第七章：照明与动力设备7.1 照明设备的选择与安装照明设备的种类和性能照明电路的布局和接线方法7.2 动力设备的接线与维护动力设备的类型和特点动力设备电路的接线和维护方法7.3 节能与环保节能照明和动力设备的选择与应用环保型电气设备的推广和应用第八章：应急处理与事故分析8.1 电气事故的类型与预防触电事故、短路事故、火灾事故等的特点和预防措施事故应急预案的制定和实施8.2 应急处理方法与技巧触电急救、火灾灭火、短路断电等应急处理方法应急处理设备的准备和维护8.3 事故分析与案例事故原因分析和调查方法典型事故案例的剖析和教训总结第九章：电力计量与收费9.1 电力计量设备及其安装电能表、电压互感器、电流互感器等设备的原理和应用电力计量设备的安装和接线方法9.2 电费计算与收费标准电费计算方法及其组成部分不同用户的电费收费标准及其差异9.3 电力计量的监测与维护电力计量设备的定期检查与维护计量设备故障的处理方法与技巧第十章：案例分析与考试10.1 案例分析分析实际工作中的安全事故案例总结事故原因和教训，提出改进措施10.2 考试指南考试内容和形式介绍考试重点和难点分析10.3 复习题与答案针对所学内容的复习题复习题的答案解析，帮助学员巩固所学知识重点解析本文教案主要针对低压电工作业人员的安全技术培训，涵盖了基础知识、安全知识、低压电器设备、电气线路施工、电气设备维护与检修、电气控制与保护、照明与动力设备、应急处理与事故分析、电力计量与收费以及案例分析与考试等内容。

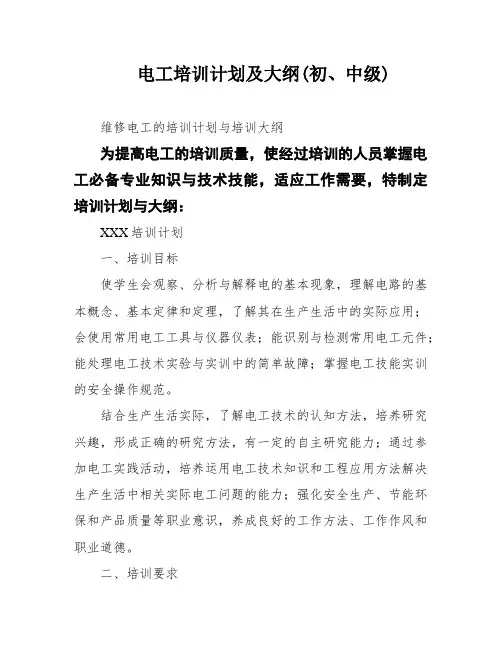

电工培训计划及大纲(初、中级)维修电工的培训计划与培训大纲为提高电工的培训质量，使经过培训的人员掌握电工必备专业知识与技术技能，适应工作需要，特制定培训计划与大纲：XXX培训计划一、培训目标使学生会观察、分析与解释电的基本现象，理解电路的基本概念、基本定律和定理，了解其在生产生活中的实际应用；会使用常用电工工具与仪器仪表；能识别与检测常用电工元件；能处理电工技术实验与实训中的简单故障；掌握电工技能实训的安全操作规范。
结合生产生活实际，了解电工技术的认知方法，培养研究兴趣，形成正确的研究方法，有一定的自主研究能力；通过参加电工实践活动，培养运用电工技术知识和工程应用方法解决生产生活中相关实际电工问题的能力；强化安全生产、节能环保和产品质量等职业意识，养成良好的工作方法、工作作风和职业道德。
二、培训要求理论知识要求：职业道德及相关法律法规知识，交、直流电路基础、电子技术基础、电工识图知识、变压器知识、交。
直流电动机知识、电力推动与自动控制知识、常用电工仪表及工具、量具知识、电工材料知识、照明、动力线路及接地知识、机械基础知识。
操作技能要求：安全生产、电工常用工具、材料的使用、电气妨碍检修、配线与安装、电气线路调试。
三、培训计划安排总课时数：500课时。
初级维修电工教学大纲一、培训内容与要求教学单元教学内容教学要求与建议通过现场观察与讲解，了解电工实训室的电源配置，认认识实训室识交、直流电源、基本电工仪器仪表及常用电工工具；对本课程形成初步认识，培养研究兴趣认识实训室与安全用电安全用电了解电工实训室操作规程及安全电压的规定，树立安全用电与规范操作的职业意识；原因，掌握防止触电的保护措施，了解触电的现场处理措施；通过模拟演示等教学手段，了解电气火灾的防范及扑救常识，能正确选择处理方法。
电路的组成与电路模型认识简单的实物电路，了解电路组成的基本要素，理解电路模型，会识读简单电路图；识别常用电池的外形、特点，了解其实际应用。
以下是针对低压电工作业的培训大纲：
1. 电气基础知识
-电学基础：电荷、电流、电压、电阻等基本概念理解。
-电路基础：串联、并联、交流电路、直流电路等基本电路结构和特点的理解。
-电器安全：电击危险、短路危险等电器安全问题的认识和应对方法。
2. 低压电器基础知识
-低压电器的种类和功能：主要包括断路器、接触器、熔断器、过载保护器等低压电器的种类和功能。
-低压电器的选型和使用：根据不同的电器要求，正确选择相应的低压电器，并了解其使用场景和注意事项。
3. 低压电缆线路安装与维护
-低压电缆线路安装技术：包括线缆敷设、线缆连接、线缆固定等基本技术要点。
-低压电缆线路维护技术：包括线路巡检、检修、故障排查等维护技术要点。
4. 低压电控制系统
-低压电控制系统的组成：包括控制电路、控制元器件、控制逻辑等
基础知识。
-低压电控制系统的设计和调试：掌握低压电控制系统的设计与调试方法，及时排除故障。
5. 低压电工作业安全
-安全操作规范：做好安全防护措施、使用安全用具、避免操作中的危险等安全操作规范。
-紧急处理方法：掌握紧急处理措施，如电气事故处理、急救知识等。
以上是针对低压电工作业的培训大纲，可根据实际需要进行调整和补充。
同时，要求学员在实践操作中加强技能训练，并在每次操作后做好记录和总结，不断提高自身操作水平。
低压电工培训教学大纲《低压电工培训教学大纲》第一章：安全知识与操作规范1.1 电气安全基础知识- 安全电压范围及其影响- 绝缘材料和绝缘性检测方法- 电工事故案例分析1.2 电气设备的操作规范- 切断电源和使用隔离开关- 电气设备的安全操作方法- 电路故障排除流程与方法第二章：低压电路设计与维护2.1 低压电路基础知识- 低压电流、电压和功率的计算- 电路的串、并联与混联关系- 电路元件的基本特性和选择2.2 低压电路的设计原则- 根据需求选择电源类型和容量- 设计低压断路器的额定电流- 合理布置电路线路和插座2.3 低压电路的维护与故障排除- 定期检查与维护低压电路的常见问题- 使用万用表进行故障排除- 故障分析与处理方法第三章：低压电子设备安装与调试3.1 低压电子设备的选择与安装- 低压开关柜的安装与布置- 低压电子设备的滤波与隔离- 低压电子设备的连接与固定3.2 低压电子设备的调试与标定- 低压电子设备的功能测试与调试方法- 低压电子设备的参数设置与标定方法- 软件调试与故障排除第四章：电气安装工程质量控制4.1 电气安装工程的质量要求- 电气安装工程的标准和规范- 电气安装工程的质量检测方法- 常见质量问题分析与处理4.2 电气工程的验收与维护- 电气工程的验收标准与流程- 电气设备的定期检测与维护方法- 电气工程的维修与改造技术第五章：低压电工安全作业技能5.1 低压电工的职业道德与安全意识- 低压电工的职业操守和行为规范- 电工人员应具备的安全意识和风险防控能力5.2 低压电工的基本技能与操作要求- 安全使用电工工具和仪器设备- 熟练掌握低压电工的基本操作技能- 火灾和事故的应急处理与救援技能该教学大纲旨在通过理论学习、实践操作和实际案例分析，全面培养学员的低压电工技能和安全意识，加强学员对于电气安全的认知和操作规范的掌握，提高学员在低压电工领域的实际应用能力。
低压电工培训大纲和考核标准一、低压电工培训大纲1. 前置知识（1）电工基础知识：包括电学基本知识、电路分析、变压器、电机、起动器、电源、接触器等基础知识。
（2）电器安全知识：包括电器安全操作、电器事故处理、电气火灾预防等知识。
（3）工程制图：包括电气工程图、电气装置布置图、电气设备安装图、电气接线图、三维图形等制图知识。
2. 课程内容（1）安装与调试：低压电气设备的安装，接线和调试，包括电缆敷设与连接等。
（2）操作、维护与保养：低压电气设备的日常使用、维护、保养等。
（3）故障分析与处理：低压电气设备故障的分析、处理和排除。
（4）绘制低压电路图：掌握低压电路图的制图方法和技巧。
（5）低压电气设备检查：了解低压电气设备的运行情况，及时发现问题。
（6）低压电气安全知识：包括电器安全操作、电器事故处理、电气火灾预防等知识。
3. 培训形式（1）课堂授课：包括理论知识的讲解、实例教学等。
（2）实践操作：对低压电气设备的安装、调试、维护和保养等进行现场实践。
（3）模拟考核：模拟低压电气设备故障处理和维修考核。
4. 培训时长根据培训者的技能水平和学习速度，一般需要30-60天的培训时间。
二、低压电工考核标准1. 能够熟练掌握低压电气设备的组成结构、运行原理和工作流程。
2. 能够正确、熟练地完成低压电气设备的安装、接线和调试，且一次性通过设备验收。
3. 能够熟练操作低压电气设备，处理设备故障，及时排除故障。
4. 能够熟练绘制低压电路图，并熟知低压电器的规格、型号、特点和适用场合。
5. 能够认真负责地进行低压电气设备的检查与维护，及时发现和解决问题，保障设备的可靠运行。
6. 能够掌握低压电气安全知识，严格遵守电气安全操作规程，有效防范电气事故的发生。
7. 具有一定的团队合作精神，灵活应对各种工作情况，做到高标准、高质量完成各项任务。
2020年（培训体系）最新版低压电工培训教材（年）前言电工是一种特殊工种，不仅作业技能的专业性强，而且对作业的安全保护有特殊要求。
因此，对从事电工作业的人员，在上岗前，都必须进行作业技能和安全保护的专业培训，经过考核合格后，才允许上岗作业。
从各个国家的情况来看，均由从事电力供应的电力部门来承担这任务。
不仅电力系统内的电工须经培训，各企业的电工同样需经过培训，合格后才准从事电工行业。
低压电工教材的主要内容有：电工测量；电动机与电动机拖动；变压器；低压电器及成套装置；电气设备的安装和故障排除；电气照明；安全用电、防雷、防火；电气实际操作等内容。
这套教材以低压电气的主要元件为主线条，以检修技术为基调编写的。
在编写时，充分注意了知识的覆盖面，以适应对低压电工培训的需要；并且注重了教材的实用性，尽可能多介绍些实际操作方面的技能；增添了一实际操作的范例，使教材更具有实用性。
相信经过培训后大部分人员将达到初级以上或中级维修电工的水平。
由于编者水平有限，并且时间较紧，本书中肯定有很多谬误之处，请大家批评指正。
目录第一章：电工测量 (6)一、电工常用携带式仪表的应用 (6)（一）万用表的应用 (6)（二）钳形电流表的应用 (7)（三）兆欧表的使用 (9)二、直流电阻的测量 (11)（一）电压、电流表法 (11)（二）万用表法和欧姆表法 (11)（三）直流单臂电桥（惠斯顿电桥）测量法 (11)（四）直流双臂电桥（凯尔文电桥）测量法 (14)三、接地电阻的测量 (18)四、电能的测量 (20)第二章：电动机与电动机拖动 (23)一、三相异步电动机 (23)（一）三相异步电动机的结构 (23)（二）三相异步电动机的维护与检修 (25) （三）三相异步电动机的常见故障及修理方法 (28) 二、三相交流异步电动机的启动、调速及制动 (29) （一）三相交流异步电动机的启动 (29)（二）三相交流异步电动机的调速 (32)（三）三相交流异步电动机的制动 (34)三、电动机的使用和维护 (36)（一）电动机的日常运行和维护 (36)（二）异步电动机的常见故障及处理 (39)四、直流电动机 (44)（一）直流电动机的分类 (44)（二）直流电动机的接线 (44)（三）直流电动机的结构 (46)（四）直流电动机的维护 (47)（五）直流电动机的检修 (48)（六）直流电动机的常见故障及处理方法 (49) 五、电焊机的维护与检修 (50)（一）交流电焊机 (50)（二）直流电焊机 (52)第三章：变压器 (54)一、电力变压器的基本结构 (54)二、变压器基础知识 (54)（一）概述 (54)（二）变压器的工作原理 (55)（三）变压器的技术数据 (56)三、电力变压器的检查维护及故障处理 (57)（一）电力变压器的检查维护项目 (57)（二）电力变压器故障分析及处理 (58)四、电力变压器的修理 (59)（一）变压器修理的一般规定 (59)（二）电力变压器的一般修理 (60)（三）电力变压器器身解体修理 (60)五、变压器运行中的检查和维护 (64)（一）变压器的巡视检查 (64)（二）变压器异常运行和常见故障分析 (65)（三）变压器的检修和试验 (67)六、附电力变压器的试验规程 (69)（一）常规预防性试验项目 (69)（二）交接验收及大修试验项目（常规预防性试验项目+以下试验项目） (69)（三）电力变压器的试验周期和要求 (70)第四章：低压电器及成套装置 (74)一、常用低压电器的分类 (74)二、开关电器 (74)三、保护电器 (78)四、控制电器 (80)第五章：电气设备的安装和故障排除 (82)一、电气设备安装包括配电柜、配电盘、按钮站的安装，配线、电线管的敷设和试车 (82)二、机床电气设备安装配线 (83)三、机床电气设备的调整试车 (85)四、电气设备故障的排除 (85)五、仪用互感器的安装 (86)（一）互感器及其安装要求 (86)（二）互感器的安装 (87)六、二次接线的安装调试 (87)（一）二次接线的连接组件 (87)（二）二次接线的敷设方式 (88)（三）二次接线的敷设 (89)(四)二次接线的检查 (90)第六章: 电气照明 (92)一、基本概念 (92)二、电气照明分类 (92)三、各种照明灯特点及适用场合 (92)四、怎样选用照明光源 (93)五、照明灯具的安装 (93)六、现场实际安装 (94)七、室内照明线路 (95)（一）概述 (95)（二）敷设方式和要求 (97)（三）照明及照明器具 (104)第七章: 安全用电、防雷、防火 (109)一、安全用电规程 (109)二、安全用电常识 (109)（一）接地保护 (109)（二）接零保护 (110)（三）重复接地 (110)（四）人工接地体的埋设要求和接地线的要求 (110) （五）接地装置的选择 (111)（六）手携式和移动式电气设备的接地 (113)三、防雷 (113)（一）目的 (113)（二）安装防雷装置的位置： (113)（三）防雷工程及防雷装置 (113)（四）石油与石油设施雷电安全规范 (113)（五）电气设备防爆、防火 (115)第八章: 电气实际操作 (119)一、使用低压验电器验电 (119)二、使用万用表测量交、直流电压 (120)三、使用万用表测量电阻 (121)四、使用晶体管式兆欧表测量电缆绝缘电阻 (122)五、使用QJ23单电桥测量电阻 (123)六、使用QJ23单臂电桥测量电阻 (124)七、使用接地电阻测量仪测量土壤电阻率 (125)八、使用钳形电流表测量三相异步电动机三相电流 (126)九、使用晶体管式兆欧表测量三相变压器绝缘电阻 (127)十、识读电动连续运行控制电路原理图 (128)十一、识别串电阻降压启动控制电路各部件名称 (130)十二、安装白炽灯照明电路（两只开关两地控制一盏灯） (130) 十三、用万用表判断小型三相异步电动机转速 (132)十四、排除日光灯照明线路故障 (133)十五、使用外径千分尺测量圆铜线线径并计算截面积 (134)十六、使用数字式万用表判断硅柱二极管管脚极性 (135)十七、识读接触器联锁正反转控制电路原理图 (136)十八、识读时间继电器自动控制Y-△控制电路原理图 (137)十九、识读串电阻降压启动控制电路原理图 (139)二十、安装Y-△启动器（QX1、QX2）及可逆转换开关线路 (140) 二十一、用直流法（干电池法）判断小型三相异步电动机首尾端(142)二十二、判断三相异步电动机绕组断路故障 (143)二十三、判断三相异步电动机匝间短路故障 (144)第一章：电工测量一、电工常用携带式仪表的应用电工常用携带式仪表主要有万用表、钳形电流表及兆欧表。
低压电工作业人员安全技术培训大纲和考核标准1.范围本标准规定了低压电工作业人员的基本条件、安全技术培训（以下简称培训）大纲和安全技术考核（以下简称考核）标准。
本标准适用于低压电工作业人员的培训和考核。
2.规范引用文件下列文件所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
特种作业人员安全技术培训考核管理规定（国家安全生产监督管理总局令第30号）GB/T 13869-2008 用电安全导则DL 408-1991（2005）电业安全工作规程(发电厂和变电所电气部分)DL 409-1991（2005）电业安全工作规程(电力线路部分)GB/T 4776-2008 电气安全术语AQ 3009-2007 危险场所电气防爆安全规范3.术语和定义下列术语和定义适用于本标准或用于区分本标准。
3.1 电工作业electrician operation对电气设备进行运行、维护、安装、检修、改造、施工、调试等作业。
3.2 高压电工作业high voltage operation对1 千伏（kV）及以上的高压电气设备进行运行、维护、安装、检修、改造、施工、调试、试验及绝缘工、器具进行试验的作业。
3.3 低压电工作业low voltage operation对1 千伏（kV）以下的低压电气设备进行安装、调试、运行操作、维护、检修、改造施工和试验的作业。
3.4 防爆电气作业explosion-proof electric apparatus operation对各种防爆电气设备进行安装、检修、维护的作业。
适用于除煤矿以外的防爆电气作业。
3.5 危险场所hazardous area爆炸性气体环境或可燃性粉尘环境大量出现或预期出现的数量足以要求对电气设备的结构、安装和使用采取专门预防措施的区域。
4.基本条件4.1 年满18 周岁，且不超过国家法定退休年龄。
4.2 经社区或者县级以上医疗机构体检健康合格，并无妨碍从事低压电工作业的器质性心脏病、癫痫病、美尼尔氏症、眩晕症、癔病、震颤麻痹症、精神病、痴呆症、色盲、色弱以及其他对从事电工作业有妨碍或有安全隐患的疾病和生理缺陷。
4.3 具有初中及以上文化程度。
5.培训大纲5.1 培训要求5.1.1 应按照本标准的规定对低压电工作业人员进行培训与复审培训。
复审培训周期为每3 年复审1 次。
特种作业人员在特种作业操作证有效期内，连续从事本工种10 年以上，严格遵守有关安全生产法律法规的，经原考核发证机关或者从业所在地考核发证机关同意，特种作业操作证的复审时间可以延长至每6 年1 次。
5.1.2 理论与实际相结合，突出安全操作技能的培训。
5.1.3 实际操作训练中，应采取相应的安全防范措施。
5.1.4 注重职业道德、安全意识、基本理论和实际操作能力的综合培养。
5.1.5 应由具备特种作业教员资格的教师任教，并应有足够的教学场地、设备和器材等条件。
5.2 培训内容5.2.1 安全基本知识5.2.1.1 安全生产管理1) 我国安全生产法律法规；2) 我国安全生产方针；3) 电工作业人员的安全职责；4) 电气安全工作制度及相关基本措施。
5.2.1.2 触电事故及现场救护1) 电流对人体的伤害；2) 触电事故种类；3) 触电事故分析；4）触电急救方法及注意事项。
5.2.1.3 防触电技术1) 常用绝缘材料的种类、性能及检查；2) 常用屏护装置的用途和使用方法；3) 安全距离的意义和规定；4) IT 系统、TT 系统、TN 系统的基本原理及应用范围；5) 接地装置的连接及测量方法；6) 双重绝缘、安全电压和漏电保护装置等防止电击措施的介绍及应用范围。
5.2.1.4 电气防火与防爆1) 电气火灾和爆炸的原因；2) 电气防火与防爆措施；3）防爆场所及防爆电气的识别；4) 电气火灾的扑救。
5.2.1.5 防雷和防静电1) 雷电危害及防护；2) 静电危害及防护。
5.2.2 安全技术基础知识5.2.2.1 电工基础知识1) 电路基础知识；2) 电磁感应和磁路基本理论；3) 交流电路基础知识；4) 电子技术常识。
5.2.2.2 电工仪表及测量1) 电工仪表分类；2) 电压和电流的测量；3) 功率与电能的测量；4) 电压表、电流表、钳形电流表、兆欧表、接地电阻测量仪、直流单臂电桥、指针式万用表、数字万用表等电工仪表的基本结构及工作原理。
5.2.2.3 电工安全用具与安全标识1) 绝缘安全用具、验电器的使用方法；2）登高安全用具种类、用途及使用方法；3）临时接地线、遮栏、标识牌等检修安全用具的作用；4) 安全色及安全标识的使用规定。
5.2.2.4 电工工具及移动电气设备1）常用电工工具的规格及使用范围；2）常用手持式电动工具的种类与性能；3）移动式电气设备种类与使用注意事项。
5.2.3 安全技术专业知识5.2.3.1 低压电器设备1) 控制电器一般安全要求；2) 刀开关、低压断路器、交流接触器、主令电器等开关电器的结构与工作原理及用途；3) 低压熔断器、热继电器、电流继电器、漏电断路器等保护电器的结构与工作原理及用途；4) 低压配电屏的结构特点、运行及检查；5) 低压电气设备安全基本要求；6）低压带电作业的安全要求。
5.2.3.2 异步电动机1) 异步电动机的结构与工作原理；2) 异步电动机的运行特性；3) 异步电动机的启动、制动和调速方法；4) 异步电动机的维护及常见故障处理。
5.2.3.3 电气线路1) 导线的选择；2) 架空线路、电缆线路、室内配线等配电线路的使用场所及特点；3）电气线路保护与故障分析；4）导线连接方式；5）接线端头、热缩管、连接器、扎带、缠绕管、绝缘子等电工辅料的用途。
5.2.3.4 照明设备1) 电气照明的方式及种类；2) 照明设备的安装要求；3) 照明电路维护及常见故障处理。
5.2.3.5 电力电容器1) 电力电容器的结构与补偿原理；2) 电力电容器的安装要求及接线方式；3) 电力电容器的安全运行。
5.2.4 实际操作技能5.2.4.1 低压配电及电气照明安装操作1）灯具、插座安装及接线；2）导线识别与选用；3）导线连接、电力电缆安装、架空线路安装；4）补偿电容器的接线与安装；5）低压配电箱的安装。
5.2.4.2 低压电器设备安装与调试操作1）各种电工钳、电工刀、各种螺丝旋具、典型手持电动工具及移动电器的使用；2）常用低压断路器、热继电器、低压熔断器、漏电保护装置安装和接线；3）异步电动机检查、异步电动机点动和单方向运行、可逆运行等接触器控制系统安装与调试；4）异步电动机Y—△减压启动、自耦减压启动控制系统安装与调试。
5.2.4.3 电气设备维护及常见故障处理1) 低压电气设备维护与常见故障处理；2）电气线路维护与常见故障处理；3）低压配电维护与常见故障处理；4) 照明电路维护与常见故障处理。
5.2.4.4 电工测量操作1）互感器的安装与接线；2）电能表的安装与接线；3）钳形电流表、万用表、兆欧表、接地电阻测试仪、单臂电桥等测量仪表的使用。
5.2.4.5 防火防雷设备使用操作1）灭火器的选择与使用；2）避雷器和避雷针的安装；3）接地装置的安装。
5.2.4.6 电工安全用具使用操作1）基本绝缘安全用具及辅助绝缘安全用具的保管检验及使用；2）登高用具的正确使用和登高作业；3）临时接地线、遮栏、标示牌等检修安全用具的使用；4）利用安全用具进行低压带电作业。
5.2.4.7 触电急救操作1）使触电者正确脱离电源的方法；2）触电者脱离电源后的抢救方法；3）心肺复苏急救方法。
5.3 复审培训内容5.3.1 典型事故案例分析。
5.3.2 相关法律、法规、标准、规范。
5.3.3 电气方面的新技术、新工艺、新材料。
5.4 培训安排5.4.1 初次培训时间应不少于148 学时，具体培训学时宜符合附表1 的规定。
5.4.2 复审培训时间应不少于8 学时，具体培训学时宜符合附表2 的规定。
6.考核标准6.1 考核办法6.1.1 考核的分类和范围6.1.1.1 低压电工作业人员的考核分为理论知识考核（包括安全基本知识、安全技术基础知识、安全技术专业知识）和实际操作技能考核两部分。
6.1.1.2 低压电工作业人员的考核范围应符合本标准6.2 的规定。
6.1.2 考核方式6.1.2.1 考核分安全技术理论和实际操作两部分。
6.1.2.2 安全技术理论考核方式为笔试或计算机考试，考试时间为90 分钟；实际操作考核方式包括操作和口试等方式。
6.1.2.3 安全技术理论考核和实际操作考核均采用百分制，考核成绩60 分及以上者为考核合格。
两部分考核均合格者为考核合格。
考核不合格者，允许补考1 次。
6.1.3 考核内容的层次和比重6.1.3.1 安全技术知识考核内容分为了解、掌握和熟练掌握三个层次，按20%、30%、50%的比重进行考核。
6.1.3.2 实际操作技能考核内容分为掌握和熟练掌握两个层次，按30%、70%的比重进行考核。
6.2 考核要点6.2.1 安全基础知识6.2.1.1 安全生产常识1）了解我国安全生产方针、法律、法规；2）了解特种作业人员安全技术培训考核管理规定；3）掌握电工作业岗位职责和有关电气安全法规、标准。
6.2.1.2 触电事故及现场救护1）了解电气事故的种类、危险性和电气安全的特点；2）掌握电伤害的原因和触电事故发生的规律；3）熟练掌握人身触电的急救方法。
6.2.1.3 防触电技术1）掌握绝缘、屏护、间距等防止直接电击的措施；2）掌握保护接地、保护接零、加强绝缘等防止间接电击的措施；3）掌握双层绝缘、安全电压等防止电击的措施；4）熟练漏电保护装置的类型、原理和特性参数。
6.2.1.4 电气防火与防爆1）了解电气火灾发生的原因；2）掌握电气防火防爆预防措施；3）熟练掌握电气火灾的灭火原理及扑救方法。
6.2.1.5 防雷与防静电1）了解雷电与静电的危害；2）了解静电产生原因和防治；3）掌握防雷装置与防雷措施。
6.2.2 安全技术基础知识6.2.2.1 电工基础知识1) 了解电路基础知识；2) 了解电磁感应和磁路的基本知识；3) 了解交流电的基本物理量、三相交流电路的基本知识；4) 了解电子技术基本常识；5) 掌握常用电路图形符号。
6.2.2.2 电工仪表及测量1) 了解电工仪表分类、工作原理及使用要求；2) 了解电压表、电流表、钳形电流表、兆欧表、接地电阻测试仪、电能表、直流单臂电桥、指针式万用表、数字万用表等电工仪表的结构与工作原理；3) 掌握常用电路物理量的测量方法。
6.2.2.3 安全用具与安全标识1）掌握电气安全用具的种类、性能及用途；2）掌握安全技术措施和组织措施的具体内容；3）掌握杆上作业的安全要求；4）熟练掌握各种安全标志的使用规定。
