实验室整体规划设计说明
- 格式:doc
- 大小:74.50 KB
- 文档页数:11
实验室布局规划实验室布局规划:1、实验室的采光:一般来说,理化实验室应该朝向东南向,便于采光。
一仪器应该朝向西北向,便于恒温恒湿控制。
2、实验室的空气调节:合理的排风速率及补风量对实验室工作人员的健康和实验数据的准确性是很重要的。
3、实验室的水电:合理的实验室水电布局系统是实验室规划设计的重要依据。
实验室的电、水、气等配管方式,在实验室设计时是非常重要的,必须根据实验室内容和建筑形式(高层或平房),以及将来扩充、安全、经费、功能等进行综合考虑。
4、实验室走廊及门窗的尺寸要求:走廊宽度应5英尺,门框尺寸(宽*高):3英尺*7英尺(国内900mm*2000mm)。
实验室设计准则1、安全性:实验室设备应该考虑具备相应的安全设计,能有效预防责任事故的产生;如台面的使用、柜体的材质选用、五金配件的选用等等。
2、人性化:合理的实验室设备配置和空间的优化组合是实现人性化的最基本因素。
3、实用性:供应商提供的产品满足实验室实验需要是最现实的要素。
4、预见性:现代实验室处于不断发展变化之中,想客户之未想,做客户之未尽事宜是专业实验室设备生产企业应有的素质之一。
依据上述实验室规划设计理念及本工程的实际情况,以下设计说明:1、实验桌采用标准组合式,在以后的实验室搬迁过程中,可以随意组合,充分利用。
2、通风柜整体防腐,无级调速,噪声在55分贝以下,无需管路、避免开墙。
3、上水管采用华亚PP-R,所有水龙头前端装有阀门,方便检修,下水管采用华亚化学管,耐酸碱、耐有机溶剂。
4、预留一组纯水管路。
5、水槽采用PP一体成形,并配有洗瓶器、滴水架。
6、电源插座采用多功能插孔,220V全部到位,满足10A和16A两种功率的要求,110、380全部设有预留。
7、网线、电话线均有预留。
8、所有风管都设有消声器,使整个房间噪声控制在55分贝以下。
9、配有紧急洗眼器,急救箱。
实验室设计规划项目设计方案第一章实验室建设的总体规划与基本建设分析实验室(以下简称实验室)是分析技术人员从事各领域分析测试工作的场所,是许多厂矿及科研院所不可缺少的组成部分。
实验室的建设,不论是新建、扩建或改建项目,它不单纯是选购合理的仪器设备,还要综合考虑实验室的总体规划,合理布局和平面设计,以及供电、供水、供气、通风、空气净化、安全措施、环境保护等基础设施和基本条件,因此实验室的建设是一项复杂的系统工程。
在现代化的实验室里,先进的科学仪器和优越完美的实验室是提升现代科技水平,促进科研成果增长的必备条件。
"以人为本"、"人与环境"已成为人们高度关注的课题。
安全、效率、舒适是理想实验环境的三大要素,也是实验室建设的宗旨。
本篇将分四章介绍有关实验室建设的总体规划和布局、建筑设计、实验室的基础设施和基本条件以及各类实验室等问题,供分析技术人员及有关人员借鉴和参考。
一、实验室的建设规划和基本程序建设现代化的实验室,首先要制定和提出实验室的总体规划,确定实验室建设项目的性质、目的、任务、依据和规模,确定各类实验室功能和工艺条件以及规模大小;同时要做好建筑设计的某些准备工作,调查研究,吸纳国外同种性质、同等规模实验室建设的经验,防止走弯路,作为借鉴,根据实验室的工艺条件及相关资料,编制好计划任务书;然后在各方面工作准备就绪后,做好实验室建筑设计工作,综合建筑设计各专业的基本要求,结合实际,符合规划要求,绘制出富有时代感、先进的实验室建筑蓝图,为实验室施工建设提供可靠的依据。
1、实验室的建设规划实验室建设规划的主要容如下。
(1)建设单位如某某研究所、某某学院或某某工厂。
(2)建设项目如某某实验楼或某研究楼。
3)建设性质新建、扩建或改建(4)建设地点及用地工程项目的具体位置,取得城建局的同意,并附图说明。
需要征用土地,必须说明征用土地的来源、围和面积,并经城建局的批准同意。
高校通信实验室建设总体方案南京哲华科技有限公司二0 0六年二月通信专业所涉及的方向众多,如程控、光纤、微波、短波、卫星、移动、网络等等,而每一个方向在通信领域都十分重要。
如果在通信专业建设时面面俱到,则很难将有限的教学资金用在关键之处。
同时增加教学实施难度,学生也很难学到急需的有用知识。
近年来我国不少专家呼吁在教学改革中实施厚基础、宽专业,不必对专业分得过多、过细。
在通信实验室的建设方面也应这样。
通信实验室一般可分为四种类型:(1)基础实验室:以高频电子线路、信号与系统、通信原理为主要实验内容;(2)应用实验室:以DSP实验、FPGA实验、单片机实验为主要实验内容;(3)专业实验室:以数字传输技术、光纤通信、移动通信、程控交换等为主要实验内容;(4)综合实验室:以通信设备综合实习、学生毕业设计课程为主要实验内容;学校对通信专业实验室建设时应以通信基础实验室建设为中心、以关键技术或自身技术优势进行专业实验室的建设、以科研带动综合实验室的建设。
同时对实验室建设时要注重教学、科研设备的统一。
一、对通信实验室建设的要求:(1)重点建设通信基础实验室:对于信号与系统、通信原理课程应加大力度,保证每个学生人手一台实验设备,发挥学生做实验时的主动性与创造性。
(2)加强学校重点研究方向的通信专业实验室建设:由于专业实验室可选项目众多,在建设时一般优先考虑学校在各研究方向上的特点,有选择地建设具有自身优势的研究方向。
这样一般可以让学生在较好的师资环境下学到知识,另一方面在实验室的建设过程中反过来也加强了学校在该方向的研究力量(主要是人才与设备)。
(3)加强热门研究方向实验室的建设:在通信技术中由于技术发展的成熟程度不同,对于已经十成熟的通信技术一般不宜安排更多的实验项目:如PCM、CVSD传输系统。
同时对于一些目前使用不多的通信技术也不宜安排过多的实验项目。
而对于正在兴起的通信技术(或者人们常说的热门技术)一般要安排一定的实验内容,因为这些内容是学生们毕业之后走上工作岗位即将面临的通信技术,同时也有利于学校教学水平与科技力量的提高。
实验室建设设计方案范文说明一、选址与布局设计实验室的布局设计需要充分考虑各个实验室之间的流线、安全、通风等要素。
本设计方案中,实验室的布局分为不同的功能区域,包括样品准备区、实验操作区、仪器设备区等,以最大程度地提高工作效率和实验的顺利进行。
二、实验设备选型及配置实验设备是实验室建设中非常重要的一部分,直接关系到实验室的功能和实验工作的质量。
在本设计方案中,我们选择了一系列先进、高效的实验设备,包括各种分析仪器、实验装置、通风设备等。
这些设备的选型和配置需要充分考虑实验室的需求、科研方向以及预算限制等因素,并且需要满足相关的安全、环保要求。
三、实验室安全管理措施实验室的安全管理是实验室建设中至关重要的一环。
本设计方案中,我们将采取一系列安全管理措施,包括建立完善的实验室安全管理制度、培训实验室工作人员的安全意识和操作技能、安装各种安全设施等。
同时,我们还将与相关政府部门、学校管理部门进行密切合作,及时了解和应对各种安全风险。
四、实验室环境保护方案实验室的环境保护是实验室建设中需要重视的一方面。
本设计方案中,我们将采取一系列环境保护措施,包括合理利用资源、减少能源消耗、减少废物排放等。
同时,我们还将加强对实验室工作人员的环境保护意识培养,促进实验室的可持续发展。
五、实验室管理系统建设为了更好地管理实验室的日常运作,我们将建立一个完善的实验室管理系统。
该系统将包括实验室设备、实验材料、实验操作等信息的登记和查询功能,以及实验室日常工作的流程和记录管理功能。
通过该系统,可以提高实验室的管理效率,减少人力资源的浪费,保证实验室日常工作的顺利进行。
六、项目实施计划及预算本设计方案将制定一个详细的项目实施计划,并进行项目预算。
项目实施计划将包括项目的各个阶段、时间节点和责任分工等内容,以保证项目的按时、按质、按量完成。
项目预算将包括实验设备、装修、人力资源、材料等各个方面的费用,并进行合理的估算和预测,确保项目的可行性和经济性。

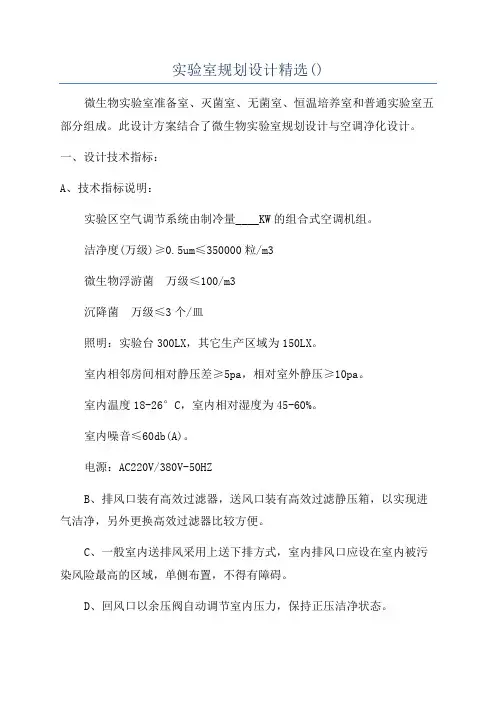

微生物实验室是进行微生物学研究、检测及生产的关键场所。
随着生物技术的迅猛发展,微生物实验室在医疗、环保、食品安全等领域的作用日益凸显。
一个科学合理的微生物实验室设计与建设,不仅可以保障实验的精确性和实验人员的安全,还能提升实验效率,减少污染风险。
那么一个高效,安全的微生物实验室要怎么设计建设?一、微生物实验室平面布局1.人员流向人员流向设计是确保微生物实验室安全和高效运行的关键。
科学合理的人员流向设计可以有效避免交叉污染,提高实验效率。
微生物实验室设计需要充分考虑到人员的活动路线,确保实验人员在进入和离开实验室时不会造成污染。
1.入口:微生物实验室入口应设置在人员流动较少的地方,避免与物流流向交叉。
入口处应设有醒目的标识和消毒设施。
2.更衣室:人员进入微生物实验室前需更换专用的实验服和鞋帽。
更衣室应配备储物柜、换鞋凳、镜子等基本设施,确保实验人员以无菌状态进入实验室。
3.净化区:更衣后进入实验区前需经过净化区。
净化区应设有洗手池、干手机和消毒液,确保人员手部清洁,从而保证实验环境的无菌状态。
4.实验区:实验区是进行具体实验操作的区域,需根据不同实验的要求进行划分,如无菌区、培养区、检测区等。
微生物实验室设计应确保各功能区之间的分隔,以减少交叉污染的风险。
5.出口:人员离开微生物实验室时,应通过专用出口,避免与入口交叉。
出口处应设有废弃物收集点和手部消毒设施,以防止污染物带出实验室。
2.物流流向物流流向设计应遵循单一方向原则,从物料接收、存储、使用到废弃物处理,需形成闭环,避免交叉污染。
微生物实验室设计中的物流流向需要确保物料的流动过程简洁高效,减少污染风险。
1.物料接收区:用于接收实验所需物资,应设在微生物实验室外部或边缘区域,方便物料的运输和存放。
2.物料存储区:物料接收后应存放在专用的存储区,存储区需具备防潮、防虫、防鼠等功能,确保物料的安全。
3.实验供料区:物料存储后,根据实验需求分发至各实验操作区。
实验室设计方案模板实验室设计方案模板为了确保工作或事情能高效地开展,我们需要提前开始方案制定工作,方案是解决一个问题或者一项工程,一个课题的详细过程。
我们应该怎么制定方案呢?以下是小编为大家收集的实验室设计方案(精选3篇),仅供参考,大家一起来看看吧。
实验室设计方案1实验室规划设计是一项系统工程,涉及专业众多,更需要同时精通实验室使用知识和建筑知识作为技术基础。
无论是新建、扩建、或是改建项目,都不单纯是选购合理的仪器设备与实验室家具,还要综合考虑实验室的总体规划、合理布局和平面设计,以及强弱电、给排水、供气、通风、空调、空气净化、安全措施、环境保护等基础设施和基本条件。
一、实验室规划设计理念我们在设计过程中要“以人为本”,设计出安全的整体设计,功能化的产品,美观实用的家具,是我们成功的前提。
面对不同客户、不同实验室,把顾客的信息准确传递到设计部门,设计部门进行合理设计,给客户一个“经济、实用、安全”的全新实验室设计方案,这正是我们所要完成的工作。
二、实验室规划设计主要内容(1)建设单位:如某某研究所、某某学院或某某工厂。
(2)建设项目:如某某实验楼或某某研究楼。
(3)建设性质:新建、扩建或改建。
(4)建设地点及用地、工程项目的具体位置,(5)公害处理、对废气、废水、废物、噪声、辐射、振动等的技术处理措施。
实验室建筑设计的主要工作(1)总体布局中的各栋建筑物的相互关系以及生活区采用什么方式解决;(2)各类实验楼的工艺布局及工艺流程;(3)平面组合的几种可能性,建设实验楼的层数;(4)选择合适的摸数(包括开间、进深、层高以及走道尺寸);(5)主要仪器设备的布置方式以及实验台、通风柜等的位置;(6)实验室与研究室之间的布局形式,辅助实验室与实验室之间的布局;(7)工程管网的布置原则(如明管或暗管,垂直管网或水平管网);(8)灵活性的要求;(9)环境保护,公害处理方面的详细技术措施。
三、实验室规划设计流程建设一座功能完善的实验室,要由专业的实验室装修设计人员进行专业设计,要全面综合考虑,遵循以人为本的原则,建成正规化、标准化的实验室达到最佳的使用效果。
学校科学实验室建设计划为了提高学生的实践能力和培养科学精神,学校决定建设一座现代化的科学实验室。
本实验室将用于开展各类实验和研究活动,为学生提供一个更好的学习环境。
下面将详细介绍学校科学实验室的设计规划。
一、实验室位置选择学校科学实验室的位置选择非常重要,应当位于校园内交通便利且安静的区域。
实验室周围应当有足够的空地用于扩建或者临时搭建设备。
同时,实验室应当远离学校生活区,以免实验活动对学生生活造成干扰。
二、实验室建筑结构实验室建筑应当符合安全、实用和美观的原则。
建筑结构应当坚固耐用,能够承受各类实验设备的重量和振动。
实验室内部应当采用防火材料和防爆设计,以确保实验过程中的安全。
三、实验室设备选购为了开展各类实验活动,学校科学实验室需要购置一系列先进的实验设备。
这包括常见的显微镜、试剂瓶、酸碱仪器等,也包括高级的实验仪器如核磁共振仪、激光设备等。
实验设备选购应当考虑到实验室的需求,确保设备齐全且功能完善。
四、实验室安全管理实验室的安全管理至关重要。
学校应当建立健全的实验室管理制度,明确实验室规章制度,保证实验活动的安全进行。
实验室应当配备专业的安全设施,如安全眼镜、实验服等,以及紧急应急措施,如消防设备、急救箱等。
五、实验室环境保护为了保护环境和节约资源,学校科学实验室应当注重环境保护。
实验废物应当进行分类处理和合理处置,不得随意倾倒;实验室应当节约用水和用电,避免浪费资源。
同时,实验室应当建立科学的垃圾处理制度,减少对环境的污染。
六、实验室教学实践学校科学实验室建成后,应当积极推动实验教学实践。
学校可以组织各类实验活动和科研项目,鼓励学生主动参与科学实验。
实验室还可以开放给社会公众参观,增加科学知识的传播和普及。
总而言之,学校科学实验室的建设计划应当注重实用性、安全性和环保性,为学生提供一个优质的学习和实践环境。
通过科学实验室的建设,可以促进学生的创新思维和实践能力,为未来的科学发展做出贡献。
师范大学超净实验室设计方案北京杰通宇洁净化设备有限公司日期: 2017—09-16师范大学超净实验室设计方案方案设计说明第一部分净化间概况师范大学超净实验室设计方案,根据业主的使用要求而设计布局。
该净化间位于师范大学院内(属市内),建筑面积106平方米。
第二部分方案设计说明一、设计依据1.《洁净厂房设计规范》(GB50073-2013)2.《采暖通风与空气调节设计规范》(GB 50019-2003)3.《建筑给水排水设计规范》(GB50015—2003)4.《民用建筑电气设计规范》(JGJ 16—2008)5.《建筑设计防火规范》(GB 50016—2014)6.《洁净室施工及验收规范》(GB 50591—2010)7.《通风与空调工程施工及验收规范》(GB50243—2016)8.《建筑电气工程施工质量验收规范》(GB 50303—2015)二、设计参数(一)室外设计参数(北京气象资料):(二)室内设计参数:三、工艺布局及要求(一)空间规划从东往西排1、耗材储存间X1,公用,门厅东北侧.2、更衣间X1共用,门厅东南侧。
3、风淋室X1间共用。
4、缓冲间X1共用,风淋室出口门后预留安防液氮罐、-80度冰箱位置。
(二)硬件设施要求1、不锈钢水槽X12、缓冲间西侧传递窗600*600mm要内凹进培养间;培养间和器件间传递窗(北侧)200*200mm3、培养南墙壁上C O₂出气点X2(有专业施工我方配合)4、墙壁上插座220V/10A错位五孔插座带开关。
5、固定电话插座X1,网络插座X1在细胞间西侧墙壁。
6、排风机X1带定时开关,要求密封性能好,5-10分钟定时。
7、天花板2套紫外灯管座,1个灯管可产生臭氧,另1个无臭氧,各带一个定时开关在更衣间120分钟可调;各带一个安全开关在缓冲间。
8、天花板净化出风口4—6个,风口下安装遮挡板,避免直接吹头。
9、空调系统X1,新风要求有过滤净化,在开排风时联动补新风。
化学实验室的设计需要考虑以下几个方面:
1、实验室布局:合理规划实验室的功能区域,包括样品准备区、试剂制备区、仪器操作区、废物处理区等。
确保不同区域之间的流动性和卫生隔离。
2、安全设施:确保实验室的安全性,包括防火、通风、紧急出口等设施的设置。
选择符合安全标准的材料和设备,如耐腐蚀、防爆等特性的实验台和实验室家具。
3、空气净化系统:化学实验室需要考虑空气质量控制,选择适当的通风、空调和过滤设备,以控制空气中的有害气体和颗粒物。
尤其需要注意有机溶剂和毒性气体的排放。
4、实验室家具和储存:选择符合化学实验要求的家具和储存设施,如实验台、工作台、储存柜等。
这些设施应具备易清洁、防尘、耐腐蚀等特性,并能够安全储存化学品和试剂。
5、实验室设备配置:根据实验的具体需求选择适当的仪器设备,并合理安排其位置和连接方式。
确保设备能够满足实验要求,且易于维护和清洁。
6、实验室操作规范:制定并执行严格的实验室操作规范,包括化学品的储存、使用和废物处理等。
确保实验过程的安全性和准确性。
请注意,以上是一些常见的化学实验室设计说明,具体的化学实验室设计需要根据您的实际需求和情况进行定制化设计和实施。
建议您咨询专业的实验室设计公司以获取更详细的信息和方案。

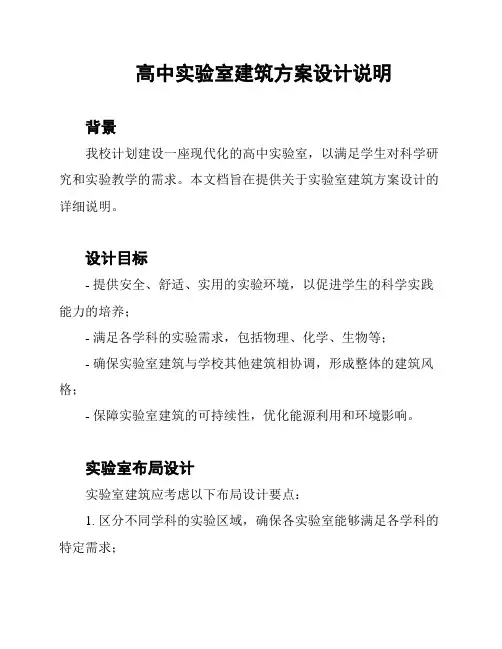

高中实验室建筑方案设计说明背景我校计划建设一座现代化的高中实验室,以满足学生对科学研究和实验教学的需求。
本文档旨在提供关于实验室建筑方案设计的详细说明。
设计目标- 提供安全、舒适、实用的实验环境,以促进学生的科学实践能力的培养;- 满足各学科的实验需求,包括物理、化学、生物等;- 确保实验室建筑与学校其他建筑相协调,形成整体的建筑风格;- 保障实验室建筑的可持续性,优化能源利用和环境影响。
实验室布局设计实验室建筑应考虑以下布局设计要点:1. 区分不同学科的实验区域,确保各实验室能够满足各学科的特定需求;2. 设有充足的储存空间和设备间,以保证实验材料和设备的安全存放;3. 配置足够的工作台和座位,确保学生能够进行实验操作和小组讨论;4. 设置适当的安全设施,包括紧急出口、安全洗眼站等,以应对紧急情况;5. 考虑灵活性和可扩展性,以适应未来可能的实验教学需求。
建筑材料和设备选择在实验室建筑的设计中,应选择合适的建筑材料和设备,以满足以下要求:1. 采用耐腐蚀、易清洁的材料,以方便日常维护和保持实验环境的卫生;2. 配备适当的通风设备和消防设备,确保实验室空气质量和安全性;3. 选择高效节能的照明系统和电力设备,以降低能源消耗;4. 优先选择环保材料和设备,减少对环境的负面影响。
环境保护和可持续发展在实验室建筑方案设计中,应考虑环境保护和可持续发展的因素:1. 最大限度地利用自然光和自然通风,减少对人工照明和空调的依赖;2. 安装太阳能电池板和其他可再生能源设备,以提供实验室所需的部分能源;3. 设计合理的废弃物处理系统,包括垃圾分类和危险废物处理;4. 优化用水系统,减少水的浪费和污染。
维护和管理实验室建筑方案的维护和管理是确保实验室长期有效运行的重要因素:1. 建立健全的维护和保养计划,定期检查和维修实验室设备和建筑;2. 培训专业的实验室管理人员,确保他们具备充分的实验知识和管理能力;3. 建立安全操作规范和紧急处理流程,保障实验室用户的安全;4. 定期评估实验室建筑的使用效果,提出改进建议并不断优化实验环境。
设计说明建筑装修篇一、建筑概况:该建筑物位于饶平县,目前所设计的实验室设置在二层、三层、高为4.00米,净高初步设计为2.8米。
二、三层实验室建筑面积约为569㎡。
二、设计依据1《建筑制图标准》GB/T 50104-20012《建筑地面设计规范》GB 50037-963《工来建筑防腐蚀设计标准》GB 50046-954《工业企业照明设计标准》GB 50034-925《建筑装饰工程质量验收规范》GB 50210-20016《住宅装饰装修工程质量验收规范》GB 50327-20017《建筑电气施工质量验收规范》GB 50303-20028《建筑内部装修设计防火规范》GB 50222-959《办公建筑设计规范》JGJ 67-8910《实验室建筑设计》11《生物安全实验室建筑技术规范》12、结合现场实际情况和建设方提供任务书及有关文件。
设计特点(理念):1、实验室整体设计以淡雅、清新的色调为主,简约、自然、时尚、高档融为一体,不仅可以体现现代实验室的功能要求,而且极大的满足了人体工程学的规范。
实验室整装修以国际化实验室的装修为典范,整体以通透色(玻璃墙)为基色。
2、走廊与走廊之间、房间与房间之间均采用实墙隔断;二楼的洁净室采用全彩钢板隔墙。
3、保留原有建筑物的外墙结构,只是窗口位置要适当调整,原建筑物的外窗基本不用改动,只在适当的位置作小改动;在内部新增加的窗口离地面10000mm离吊天花500mm,其窗口不需设计定开窗用铝合金框架中间用玻璃间隔。
四、设计内容:1、天花(1)实验室、办公室天花采用轻钢龙骨吊600*600mm的铝合金扣板天花。
(2)结合通风和机电要求,实验室天花选用铝合金扣板天花可以大幅度降低通风和机电施工难度和强度,也利于日后的正常维护和检修。
(3)实验室天花采用铝合金扣板天花美观,大方,无污染,还可以搭配其他一体化装修完成整个装修工程。
(4)实验室天花采用铝合金扣板天花可以有效的防霉、防潮。
(5)洁净室采用彩钢板天花板。
2、地面:(1)实验室地面接甲方要求保留原有抛光砖地面600*600mm。
(2)抛光砖技术成熟,整洁,美观,灰缝小,易于清洁。
(3)在装修过程中,抛光砖的铺设最适合于办公场所。
(4)抛光砖可承受多人办公场所的磨损,维护后不变色不需打蜡抛光等繁复操作。
(5)洗涤室利用原有地面,节约成本。
(6)优质防滑地砖可以有效杜绝液积留在地板上对实验室工作人员造成的不便。
3、墙体(1)新砌墙身采用轻质砖砌180mm厚砖墙,双面批荡面贴500*500抛光砖。
(2)采用其他墙体全部贴500*500抛光砖(3)走廊用12mm厚钢化玻璃做玻璃隔墙,踢脚线材质选用抛光砖。
(4)采用玻璃间隔的设计使得开放式实验成为一种可能。
(5)采用玻璃间隔的设计令人视野开阔,整体实验室洁净、明亮。
4、门窗(1)实验室统一采用12mm厚钢化玻璃地弹簧门,增加实验室通透性。
按照规划设计要求,分为900*2100mm、1200*2100mm、1500*2100 mm三种规格,根据具体情况,洁净室的门为800*2100 mm。
(2)实验室主通道入口用1500*2100 mm钢化玻璃双开门,外加电脑磁卡感应门锁(配30张卡)。
5、电器(详见专业设计说明)6、给排水:(详见专业设计说明)7、消防:利用原有消防设施,不做变动8、防爆:(1)乙炔瓶的使用现场,存放不得超过5瓶。
(2)用120mm轻质砖墙隔成单独的贮存间,必须有一面靠外墙。
(3)贮存间应有良好的通风、降温等设施,避免阳光直射。
(4)附近应设有消火栓和干粉二氧化碳灭火器(严禁使用四氯化碳灭火器)。
(5)乙炔瓶贮存时,一般要保持直立位置,并应有防止倾倒的措施。
严禁与氯气瓶、氧气瓶及易燃物品同间贮存。
"贮存间应有专人管理,在醒目的地方应设置“乙炔危险”、“严禁烟火”的标志。
"实验台设备篇一、工程概况1、该建筑物位于饶平县,楼上共有两层,目前所设计的实验室设置在二层、三层,高为4.00米,初步设计为2.8米,两层实验室建筑面积约为569㎡。
2、本工程建设内容只要是:实验室整体建设工程、办公区装饰建设工程。
实验室建设工程部分包括基础建设(装饰部分)、无菌室建设(无菌室的建造、内部设备配置)、各类实验操作台(台体、台面、高柜、配件等)、排毒柜及通风系统(排毒柜、万向排烟罩、通风系统、废气处理等)、紧急安全沐浴系统等。
办公区装饰建设包括天花、地面、间隔、墙体、水、电系统等。
3、本工程属于改造工程,建设项目较多,涉及内容广(空调、水电、照明、通风、电话、网络、门禁)施工难度较大。
二、设计依据1、《省、地、县级疾病预防控制中心实验室建设指导意见》2、《微生物和生物医学实验室生物安全通用准则》3、《生物安全实验室建筑技术规范》4、《全国艾滋病检测技术规范》5、《临床基因扩增检验实验室工作规范》6、《实验室建筑设计》7、《生物安全实验室建筑技术规范》8、国家标准:木家具通用技术条件GB/T3324-1995金属家具通用技术条件GB/T3325-1995家具、柜类主要尺寸GB/T3327-1997家具、桌、椅、凳类主要尺寸GB/T3326-19979、建设方提供任务书及有关文件。
三、设计特点:1、本工程实验区主要部分位于二~三层楼共两层,整体设计按功能划分为理化实验区、微生物实验区。
A、二楼为微生物实验区:主要提供常规的操作包括:1:洁净室(两间万级实验室)、2:无菌室3:准备消毒室、4:准备室、5:P2实验室、6:仪器室7:微生物操作室、8:HIV实验室9:洗涤室、10:消毒室、11:更衣室、12:样品存放室、13:接样室外4洁净实验室必须设两个更衣缓冲间,必须经过风淋才能进入实验区。
B、三楼理化实验区:包括理化室1、理化室2、理化室3、标液室、标液配制室、热工室、天平室、试剂室、洗涤室和烘箱室。
理化室3主要操作检验些汕性物质,气味较大,应和理化室1分隔开。
C、十楼为仪器室:主要分为气相色谱室、原子吸收光谱室、原子荧光光谱室、液相色谱室、天平室、标准样品室、药品室、无机操作室、有机操作室、普通仪器室、清洗室、更衣室、样品存放室、样品接收室。
2、规划设计风格和特点:本实验区整体设计根据人性化操作特点及有关仪器操作规范要求,从安全、实用的角度出发,科学合理布置实验操作台及其他设备,达到融于安全与实用为一体的设计效果。
A、常规理化室设计以岛型设计为主,配有边台、中央台及试剂架、排毒柜、高柜,中央台带双层玻璃试剂架,台面安装PP水槽及三口水龙头;此外还配有万向排烟罩;预留空调冰箱位置,实验室整体操作流程通畅、安全、实用、方便。
B、一般实验室设计以L型或一字型设计为主,配有边台及PP水槽及三口水龙头。
实验室整体操作流程通畅、安全、实用、方便。
C、热工室根据操作要求,采用双U字型设计方案,柜体采用全钢结构,学生性好,可以满足设备放置及使用。
D、一般仪器室设计以U型或L字型设计为主,配套专用仪器边台及写字台,台体设有坐人位,便于仪器操作及数据记录,仪器台离墙或柱500mm为仪器检修通道。
E、天平室设计采用专业天平台(钢木结构、18mm大理石台面、具有三级防震功能),天平室还设小边台,供称量前准备用及放置称量物品。
F、UPS室设计有UPS支架,便于UPS放置。
3、产品特点:我所建议使用C-FRAME吊钢产品,整体设计采用欧美风格、外形稳重、美观大方、实用性强。
既能体现现代实验室主导潮流,又具有较强的实用性及可塑性。
A、实验台采用C-FRAME产品为吊钢结构,外型美观、承重性强、操作方便、其框架采用后,静电喷涂环氧树脂粉末,耐强酸腐蚀,且表面耐刻划、耐磨,使用寿命不低于10年(不变形,不受损)。
B、柜体部分采用钢制柜体,与框架悬挂式连接。
C、仪器室台面选用美国进口富美家实验室专用台面13mm黑色CHEMTOP面板,耐强酸碱腐蚀;理化室台面采用美国进口15mm黑色EPOXP台面、耐强酸碱腐蚀、耐高温,还原性好。
D、配件采用ASL实验室专用配件,制作精细,实用性强。
E、排毒柜:S1268全钢结构,外框架采用优质冷轧钢板冲压成型,表面经过除渣防锈后,表面静电喷涂环氧树脂粉末,6mm米色COMPACT内衬板及三节导流板,有利于不同密度废气可从不排气口排放,防爆玻璃视窗,台面设有PP小水杯槽及单口水龙头。
4、安全设备:理化室设置落地紧急淋浴器,作为紧急安全措施,保证工作人员的人身安全。
5、无菌室设计:实验区无菌间设在九楼,无菌室设有一更(换鞋)、二更(更衣)、风淋(缓冲)、培养操作区、洁净走廊、无菌区(操作区)、传递窗。
无菌室级别为千级,无菌室内的空气的效果。
无菌室外部设有培养室兼准备间,为菌操作提供前期准备。
无菌室的人流通道:一更二更风淋准备培养区。
无菌室的物流通道:准备培养区传递窗无菌区;无菌内部操作台:不锈钢边台。
环境工程篇一、通风系统:(一)工程概况:饶平县防治控制中心实验室设于大楼2、3、层。
根据现场情况及客房的规划要求,我司将实验室通风工程分成局部排风和全面排风两部分,全面排风分1个系统,全面排风系统采用百叶风口顶吸式排风和万向罩抽风方式;局部排风系统采用从室内通风设备接驳通风管道的排风方式,所有通风系统经由通风主管引至楼顶通风机进行排放,具体划分详见通风平面图。
(二)通风系统简介:本实验室通风工程共分为2个独立的通风系统。
全面通风系统的通风管道采用采用PVC材质。
系统采用我司自行研制的PP消声器作气流消声,通风机采用防腐玻璃钢离心风机,数量共2台,安装于楼顶。
各系统配置及风机选型如下:系统P1:本系统属全面排风系统,采用百叶风口顶吸式排风和万向罩抽风方式,含3楼热工室、天平室、试剂室、烘箱室、理化室的全面排气和3楼此外光谱室、液相室的万向排烟罩排气,系统设计理论流量为4500CMH。
系统配置玻璃钢离心风机,数量共2台,型号:F4-72-4。
5A,功率:2。
6KW。
系统P2:本系统属局部排风系统,含3楼理化室4个1800*800*2350通风柜和3楼原子吸收光谱室和原子荧光室2台500*500原子吸收罩的排风,系统设计理论流量6300~9100CMH。
系统配置玻璃钢离心风机,数量共1台,型号:F4-72-7C,功率:5。
5KW,理论流量1018~1546CMH,全压846~1195Pa转数1250rpm。
由于本系统排风中含有酸、碱等废气,因此配置一套废气处理装置(喷淋塔),废气处理量为7000~10000CMH。
系统P5由于本系统排风中含有挥发性有机废气,因此配置一套废气处理装置(活性碳干吸附),废气处理量为7000~11000CMH。
系统P6本系统属局部排风系统,含2楼微生物区洗涤室的1台1500*800*2350通风柜,系统设计理论流量3800~4700CMH。
