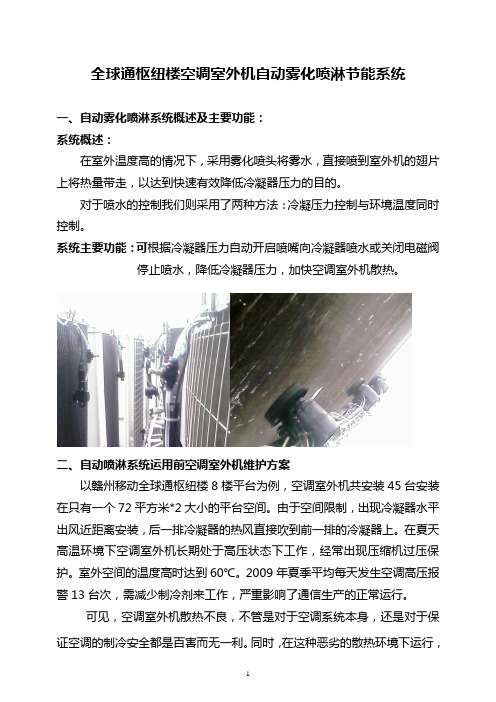

全球通枢纽楼空调室外机自动雾化喷淋节能系统一、自动雾化喷淋系统概述及主要功能：系统概述：在室外温度高的情况下，采用雾化喷头将雾水，直接喷到室外机的翅片上将热量带走，以达到快速有效降低冷凝器压力的目的。
对于喷水的控制我们则采用了两种方法：冷凝压力控制与环境温度同时控制。
系统主要功能：可根据冷凝器压力自动开启喷嘴向冷凝器喷水或关闭电磁阀停止喷水，降低冷凝器压力，加快空调室外机散热。
二、自动喷淋系统运用前空调室外机维护方案以赣州移动全球通枢纽楼8楼平台为例，空调室外机共安装45台安装在只有一个72平方米*2大小的平台空间。
由于空间限制，出现冷凝器水平出风近距离安装，后一排冷凝器的热风直接吹到前一排的冷凝器上。
在夏天高温环境下空调室外机长期处于高压状态下工作，经常出现压缩机过压保护。
室外空间的温度高时达到60℃。
2009年夏季平均每天发生空调高压报警13台次，需减少制冷剂来工作，严重影响了通信生产的正常运行。
可见，空调室外机散热不良，不管是对于空调系统本身，还是对于保证空调的制冷安全都是百害而无一利。
同时，在这种恶劣的散热环境下运行，为保证空调设备的运行状态良好，需增加维护人员巡视与冲洗室外机的频繁程度。
增加维护成本的同时也增加了维护风险。
如果由于维护人员有其它工作安排而没有及时处理，就可能导致空调高压保护，出现空调设备高温宕机的事故。
三、自动雾化喷淋系统运用后空调室外机维护方案随着移动通信建设的迅猛发展，从成本角度出发，于是同枢纽楼空调不断的扩容。
能容纳空调的空间却越来越少，特别是在当前大多数机房仍使用风冷设计的情况下，空调室外冷凝器的安装空间更显捉襟见肘。
有很多与机房配套的精密空调室外机（冷凝器）没有足够的安装空间，或者多台空调同时安装在一个较小的空间。
没有足够的气流供给冷凝器散热。
在夏季高温季节，空调频繁出现高压保护，不能制冷。
对主设备的运行带来极大的安全隐患。
赣州移动城区2个通信大楼内空调室外机运行环境，都存在安装密度过大和严重散热不良的情况。
超微雾化喷淋冷却技术嘿，朋友们！今天咱来唠唠超微雾化喷淋冷却技术。
这玩意儿可神奇了，就好像夏天里的一阵清凉微风，给需要降温的地方带来舒爽。
你想想看啊，那炎热的大夏天，太阳火辣辣地烤着大地，一切都好像要被烤焦了似的。
这时候要是有超微雾化喷淋冷却技术出马，那场面，就跟突然下了一场及时雨似的。
它能把水变成超级细小的雾滴，均匀地喷洒到各个角落。
这就好比是给大地来了一场温柔的抚摸，让一切都能迅速凉快下来。
说它超微雾化，可不是吹的！那些雾滴小得呀，就像空气中的小精灵，在你不经意间就悄悄地给你带来凉爽。
而且这种喷淋可不像咱平时洗澡的喷头那样，哗哗地大水珠子乱溅。
它是那么细腻，那么温柔，就像是妈妈的手轻轻拂过你的脸庞。
它的冷却效果那也是杠杠的！你就看那些被它照顾到的地方，温度一下子就降下来了。
就好像是炎热的沙漠中突然出现了一片绿洲，让人惊喜不已。
这要是用在工厂里，那些机器设备就不会因为高温而“发脾气”罢工啦；要是用在公园里，游客们就能在炎炎夏日里享受一片清凉的天地；要是用在养殖场，那些小动物们也能舒服地生活啦。
再想想，要是没有超微雾化喷淋冷却技术，那得有多糟糕呀！工厂里的机器可能会因为过热而损坏，那损失可就大啦！公园里的人们会被热得没心思游玩，那多扫兴呀！养殖场的动物们也会因为太热而生病，这可怎么得了！而且啊，这超微雾化喷淋冷却技术还特别节能环保呢！它不会浪费大量的水，就用那么一点点水，就能发挥出大大的作用。
这就好像是一个会过日子的巧媳妇，能把家里的资源都利用得恰到好处。
哎呀呀，这超微雾化喷淋冷却技术可真是个好东西呀！咱可得好好利用它，让它为我们的生活带来更多的便利和舒适。
你说是不是呀？它就像是我们生活中的一位默默奉献的好朋友，总是在我们最需要的时候出现，给我们带来惊喜和凉爽。
真希望它能越来越普及，让更多的人都能享受到它的好处！怎么样，听我这么一说，你是不是也对它刮目相看啦？。

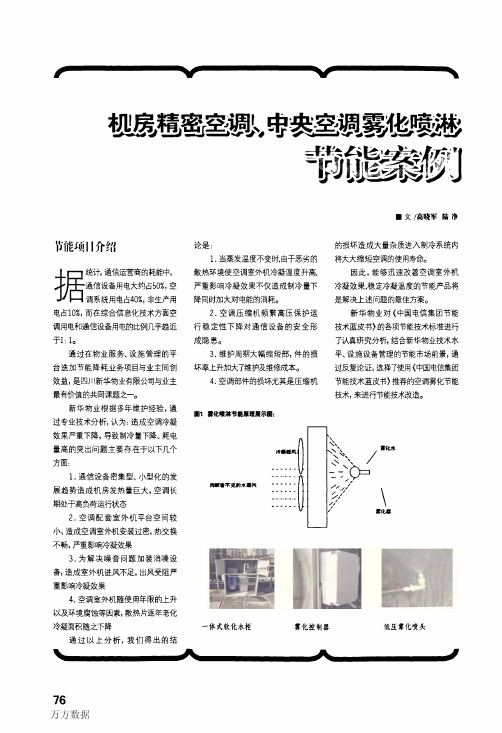

一文／高晓军陆净ＩＩ介绍论是：的损坏造成大量杂质进入制冷系统内１．当蒸发温度不变时，由于恶劣的将大大缩短空调的使用寿命。
统计通信运营商的耗能中，散热环境使空调室外机冷凝温度升高，因此，能够迅速改善空调室外机通信设备用电大约占５０名，空严重影响冷凝效果不仅造成制冷量下冷凝效果，稳定冷凝温度的节能产品将调系统用电占４０％，非生产用降同时加大对电能的消耗。
是解决上述问题的最佳方案。
不畅，严重影响冷凝效果３．为解决噪音问题加装消噪设备，造成室外机进风不足，出风受阻严重影响冷凝效果４．空调室外机随使用年限的上升以及环境腐蚀等因素，散热片逐年老化冷凝面积随之下降一体式软化水柜雾化控制器低压雾化喷头通过以上分析，我们得出的结７６田２电度囊记录数据如下：装零喷节能装百的记袋ｕ．ｔｆＨＪ记录数ｍ］ｆ，ＨＩＪ电数节电嚏２００７．６．１３１ｌ：３０南ｕ始溃数３４７天’’均铃ｌｎ空滑２∞７７．３０１１：３０凄数１１７３９１１７３６３５７ｓ碹．ｉ￡袋ｕ．１ｆ＂Ｊｉ己采数期川…ｂ数’’均每天７６霞小装唆竹能装冒的２００７．６．１３１１：３０幸ＪＪ始【雯数５印空调？∞，７．３０１１：３０１５８７ｌ１５３ｎ所采取的书能措施（雾化喷淋诲能解决方案）根据《中国电信集团节能技术蓝皮书》推荐的空调雾化节能技术的技术规范标准，通过对空调室外机的水喷淋，可以降低并稳定室外机的冷凝温度：为达到增大冷凝面积的目的，采用低压喷雾头将每一滴水雾化成原水滴的体积１／５００左右，使蒸发速度加快。
由于水滴的体积大大缩小，雾化蒸发速度比水滴的蒸发速度Ｉ央３００倍以上，雾化喷淋使得水喷淋到空调室外机冷凝器散热片上时能够产生从液态到气态的物理相变，则能够吸收的热量大大增加。
水从液态到气态吸收热量为水升温１ｃｃ吸热的５３９倍，由于吸热量大大增加，能在很短的时间在冷凝器背后局部降温２ｃｃ一５ｃｃ。
考虑功率损耗以及效率等因素，其散热能力也可以比一般的喷淋高。
（见图１）肖能改造施后对比中国电信节能技术蓝皮书第０５号雾化喷淋实际测试数据：根据某地电信公司６月１３日至７＃］３０日所取得的耗电量测量数据图示，清晰地显示了在这一期间装与不装雾化喷淋节能系统的机房精密空调用电量的比较（此期间气象局公布的天气资料为２５０ｃ－３８０Ｃ）。

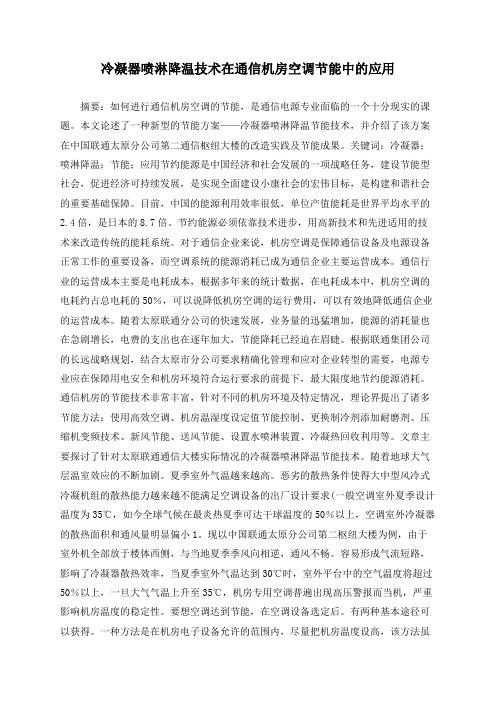

冷凝器喷淋降温技术在通信机房空调节能中的应用摘要：如何进行通信机房空调的节能，是通信电源专业面临的一个十分现实的课题。
