海湾主机系列说明

析和改进。
测试功能
测试报警功能
操作员应定期测试系统的报警功能， 确保火警和故障发生时能够及时发出 警报。
测试联动功能
操作员应测试系统的联动功能，确保 在火警发生时，相关设备能够按照预 设程序自动启动或关闭。
测试手动控制功能
操作员应测试系统的手动控制功能， 确保在紧急情况下，能够手动启动灭 火设备和紧急照明等设备。
04 安全注意事项
操作人员资质要求
操作人员必须经过专业培训，熟悉海湾消防主机的操作原理 和流程。
操作人员需持有相关资质证书，具备消防安全知识和紧急处 理能力。
定期维护保养
定期对消防主机进行维护保养，检查 设备运行状况，确保其正常工作。
定期对消防主机进行清洁除尘，保持 设备整洁，防止因灰尘导致故障。
总结词
故障排除是解决主机运行过程中出现的问题的过程。
详细描述
首先，需要了解主机的基本操作和功能，以便更好地判断问题所在。其次，根据问题表现，检查相关 的硬件和软件配置，以确定故障原因。最后，根据故障原因，采取相应的解决方案进行修复。在进行 故障排除时，需要注意安全问题，避免因操作不当导致二次故障或安全事故。
培训记录
建立员工培训档案，记录员工的培训 时间、内容、考核成绩等信息，以便 于后续的跟踪与评估。
THANKS FOR WATCHING
感谢您的观看
海湾消防主机操作说明
目录
• 设备概述 • 操作步骤 • 常见问题及解决方案 • 安全注意事项 • 培训与指导
01 设备概述
产品简介
01
海湾消防主机是用于火灾自动报 警和消防联动控制的重要设备， 具有高可靠性、易操作和维护的 特点。
02
该设备广泛应用于商业、住宅、 工业等各类建筑中，为保障人民 生命财产安全发挥着重要作用。

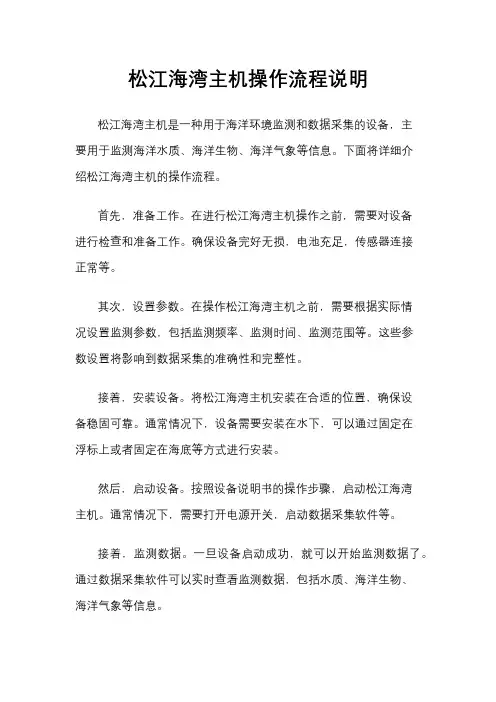

松江海湾主机操作流程说明
松江海湾主机是一种用于海洋环境监测和数据采集的设备，主
要用于监测海洋水质、海洋生物、海洋气象等信息。

下面将详细介
绍松江海湾主机的操作流程。

首先，准备工作。

在进行松江海湾主机操作之前，需要对设备
进行检查和准备工作。

确保设备完好无损，电池充足，传感器连接
正常等。

其次，设置参数。

在操作松江海湾主机之前，需要根据实际情
况设置监测参数，包括监测频率、监测时间、监测范围等。

这些参
数设置将影响到数据采集的准确性和完整性。

接着，安装设备。

将松江海湾主机安装在合适的位置，确保设
备稳固可靠。

通常情况下，设备需要安装在水下，可以通过固定在
浮标上或者固定在海底等方式进行安装。

然后，启动设备。

按照设备说明书的操作步骤，启动松江海湾
主机。

通常情况下，需要打开电源开关，启动数据采集软件等。

接着，监测数据。

一旦设备启动成功，就可以开始监测数据了。

通过数据采集软件可以实时查看监测数据，包括水质、海洋生物、
海洋气象等信息。

最后，数据处理。

在监测数据完成后，需要对数据进行处理和
分析。

可以通过数据处理软件对数据进行清洗、筛选、统计等操作，生成报告或者图表。

总的来说，松江海湾主机的操作流程包括准备工作、设置参数、安装设备、启动设备、监测数据和数据处理等步骤。

只有严格按照
操作流程进行操作，才能确保数据的准确性和可靠性，为海洋环境
监测和研究提供有力支持。

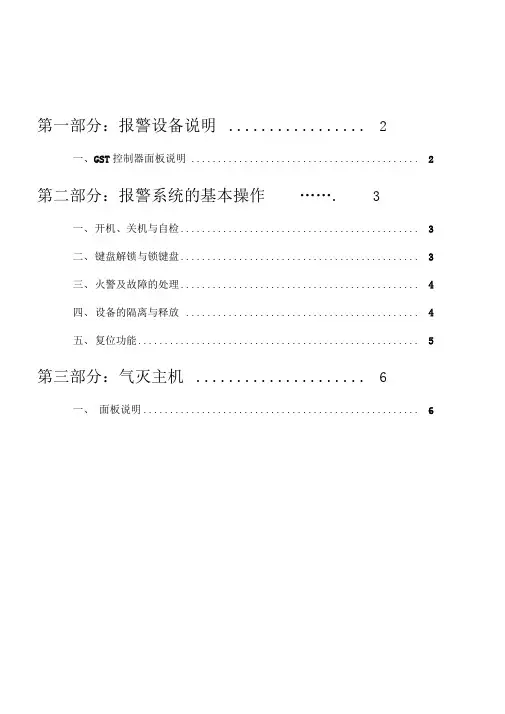

第一部分：报警设备说明 (2)一、GST控制器面板说明 (2)第二部分：报警系统的基本操作 (3)一、开机、关机与自检 (3)二、键盘解锁与锁键盘 (3)三、火警及故障的处理 (4)四、设备的隔离与释放 (4)五、复位功能 (5)第三部分：气灭主机 (6)一、面板说明 (6)第一部分：报警设备说明、GST 控制器面板说明1 2； 3cs &）AC«* J（JL ）SW 斗〉上图说明：① 指示灯区 ②液晶显示屏 ③按键区 指示灯说明如下：火警灯：红色，此灯亮表示控制器检测到外接探测器、手动报警按钮等处于火警状态。

控制器进行复位操作后，此灯熄灭…延时灯：红色，指示控制器处于延时状态。

启动灯：红色，当控制器发出启动命令时，此灯闪亮；在启动过程中，当控制器检测到反馈信号时，此灯常亮。

控制器进行复位操作后，此灯熄灭。

反馈灯：红色，此灯亮表示控制器检测到外接被控设备的反馈信号。

反馈信号消失 或控制器进行复位操作后，此灯熄灭。

屏蔽灯：黄色，有设备处于被屏蔽状态时，此灯点亮，此时报警系统中被屏蔽设备 的功能丧失，需要尽快恢复，并加强被屏蔽设备所处区域的人工检查。

控制器没有屏蔽信息时此灯自动熄灭。

故障灯：黄色，此灯亮表示控制器检测到外部设备（探测器、模块或火灾显示盘）有故障或控制器本身出 现故障。

除总线短路故障需要手动清除外，其他故障排除后可自动恢复，所有故障排除或控制器进行复位操作 后，此灯熄灭。

系统故障灯：黄色，此灯亮，指示控制器处于不能正常使用的故障状态，需要维修。

主电工作灯：绿色，控制器使用主电源供电时点亮。

备电工作灯：绿色，控制器使用备用电源供电时点亮。

监管灯：红色，此灯亮表示控制器检测到总线上的监管类设备报警，控制器进行复位操作后，此灯熄灭。

火警传输动作/反馈灯：红色，此灯闪亮表示控制器对火警传输线路上的设备发启动信息；此灯常亮表示 控制器接收到火警传输设备反馈回来的信号，控制器进行复位操作后，此灯熄灭。

Z1－1、Z1－2，…，Zn-1、Zn－2：无极性信号总线端子。
2．LD-KZ08多线制控制盘对外接线端子说明
图3-17
BUS〔Z1、Z2〕：多线制控制盘接信号总线端子。
DC24V〔＋、－〕：多线制控制盘DC24V电源输入端子。
1～8：八路多线制控制盘输出端子序号。
O:对应8路操作面板启动键的有源DC24V控制输出端子。
显示窗口分别显示当前交流输入电压、工作电压及工作电流。
工作开关控制电源输出，备电开关控制备电能否投入工作。
“消音〞键用来中止故障音响；“自检/去除〞键在正常工作状态为“自检〞键，用来对智能电源盘进展自检，在故障状态为“去除〞键，如将故障排除，用“去除〞键可去除故障显示及故障警报音响。
图3-9
2．反面构造及接线端子说明如图3-10所示
图3-7
本手动消防启动盘有八个标签进口，将设备标签〔八个为一组〕由此插入，使各设备名称恰好由透明窗可视。此构造设计便于直观表达各键所控设备。
图3-8
3.4
1．面板说明如图3-9所示
上电指示灯在主电接通时点亮；充电指示灯在备电充电期间点亮；主电故障灯、备电故障灯、输出故障灯、过充指示灯分别在发生相应故障时点亮。
2.2窗口化、汉字菜单式显示界面
本控制器采用窗口化菜单式命令，增加了每屏中所包含的信息量，当有多种类型的信息存在时，通过“全屏/分屏〞切换键和“窗口转换〞键操作可以方便的看到各种全面细致的显示信息，汉字菜单可以做到明白易懂方便直观，通过简单的操作〔选择数字或移动光条〕就可实现系统提供的多种功能。
2.3灵活的模块化构造和多种功能配置选择
4.2
柜式控制器外形尺寸〔长×宽×高〕：610×530×1800mm
琴台式控制器外形尺寸(长×宽×高，以三节计算)：〔3×1100〕×1090×1360mm

消防培训（消防报警主机）01设立消防系统的目的和作用CONTENT203联动设备操作指引海湾GST9000的基本操作指引设立消防主机的目的和作用01生命和财产的损失。

海湾GST9000的基本操作指引02简介名称：GST9000火灾报警控制器（联动型）电源开关开启流程：3 → 1 → 2关闭流程：2 → 1 → 3 123检查设备运行情况设备执行是否正确时间是否准确主机运行状态显示气体灭火模块显示联动信息显示主机各类故障显示各类报警、屏蔽、监管反馈，一般伴有声光提示•2.1按键分类按键名称按键作用信息查询类按键“浏览火警”、“信息查询”、“窗口切换”、“图形/文本”指用户查询各类信息时，用来进行显示信息切换的按键，属于用户经常操作的按键特殊功能类按键“火警确认”、“消音”、“警报器消音/启动”、“火警传输直接控制”、“复位”、“自检”、“启动/停动”、“屏蔽/取消屏蔽”指用户操作控制器时，完成相应的命令，改变系统状态的按键设置功能类按键“系统设置”、“用户设置”指用户需要设置控制器的参数、调试及改变控制器设置时使用的按键字符键“空格”数字键（0-9）、“*”“#”等指用户输入数据用的数字或字符键，数字键同时为菜单操作时快速进入菜单快捷键操作键指用户进行各种操作时均可能用到的按键二、海湾G S T9000的基本操作—常规键盘操作2.2常规键盘操作选择焦点屏幕“选中”键，选择焦点窗口焦点窗口；当信息种类多于2所示，在图4-74-8所示界面。

•-运行记录查询进入“1、运行记录查询”，可检查运行记录信息，如图所有的报警信息，发出的命令和进行的设置。

每条信息包括序号、信息类型、信息发生的时间、二次码、设备类型及注释信息。

本控制器可查询系统最新发生的3200条记录。

-火警记录查询进入“2、火警记录查询”，可检查火警记录信息，如图所示。

每条信息包括序号、火警发生的时间、二次码、设备类型及注释信息。

本控制器可查询系统最新发生的1000条火警记录信息。

二、海湾GST9000的基本操作 2.4火警传输直接控制
- 常规键盘操作
在发生火警时，控制器直接（或按照联动控制关系）启动火警 传输设备。值班人员也可以通过“火警传输直接控制”按键直 接启动火警传输设备。“火警传输直接控制”键需要使用用户 密码（或更高级密码）解锁后才能进行操作
三、海湾GST9000的基本操作
2.5.2 火警及故障的处理方法 -火警的一般 处理方法
确认误
报，向
消控中
消防 监控 员： 接到 火警 ，通 知就
心说明 秩原序因 员： 到现 场查 秩看序并员 ： 报回监复控 中 心，讲明
秩 序 员 ：
近 商 火势，同 报
管员 时 使 用 灭 监
主机复 位
做好记 录
消防监 控员：1） 秩 序 班 消 防 监 通 知 通 消防 长 ： 1 ） 控员：1） 讯 联 络 监控 立 即 派 通 知 总 组 、 疏 员： 人 现 场 值 班 、 散 引 导 利用 支 援 ， 总 经 理 ； 组 、 后 监控 并 组 织 2）通知 勤 保 障 观察 现 场 扑 总 值 班 、 组 、 救 现场
二、海湾GST9000的基本操作
- 常规键盘操作
2.5.3 火警及故障的处理方法 -故障的一般 处理方法
控制器 内部部 件产生
通知部 门主管 通知工 程维修
做好报 修记录
• 一般 • 故障
现场设 备
通知工 程维修
做好报 修记录
临时屏 蔽（需 通知主 管经主
维修完 毕后恢 复屏蔽
二、海湾GST9000的基本操作 2.6 复位键的使用
消防主机操作说明
一、设立消防系统的目的和作用 二、海湾GST9000的基本操作指引 三、联动设备操作指引

秩序员：报监控 中心，讲明火势 ，同时使用灭火 器扑救灭火。
秩序班长： 1）立即派 人现场支援， 并组织现场 扑救及人员 疏散； 2）通知监 控员启用联 动设备，同 时请求启动 火灾应急预 案。
消防监控员： 1 ）通知通讯 联络组、疏 消防监控员： 散 引 导 组 、 1 ）通知总值 后勤保障组、 班、总经理； 救 护 警 戒 组 2 ）通知总值 的人员展开 班、总经理 救援； 同意后启动 2 ）通知第二 现场联动设 梯队秩序员， 备； 3 ）请示 按总指挥指 总经理同意 令拨打 120 、 后，拨打 119 110 、供电、 报警。 燃气公司的 联系电话。
现场设备
通知工程维 修
临时屏蔽（ 需通知主管 经主管同意 后方可执行
维修完毕后 恢复屏蔽
二、海湾GST9000的基本操作 2.6 复位键的使用
- 常规键盘操作
清除当前 的所有火 警、故障 和反馈显 示
复位所有 联动设备
复位所有 总线制被 控设备和 手动消防 启动盘、 多线制盘 上的状态 指示灯
清除正处 于请求和 延时请求 启动的命 令
3
三、联动设备操作指引 - 手动操作
步骤一 步骤二 步骤三
1
7
6
9
8
1、发生火警时 1 和 5 会有信息及声光提示 2、监控人员根据 1 提示信息通知现场秩序员查看现场情况，同 时可点 2 进行消音处理，待秩序员跑点，确认为真实火情后点 4 进行火警确 3、迅速点击 6 启动消防报警声光，然后通过 消防主机 7 多线盘 功能键盘直接控制火灾相关区域设备动作如：正压送风、电梯迫降 设置 等,如需使用消防灭火系统先将 8 控制钥匙由禁止调整为允许， 在根据信息提示 9 开启相关喷淋泵和消火栓泵 4、待确认火情被扑灭后，先手动停止 6 7 8 9 后点击 3 对主 机进行复位

JB-QB-GST1500HJB-QG-GST5000HJB-QT-GST5000HJB-QG-GST9000HJB-QT-GST9000H火灾报警控制器/消防联动控制器安装使用说明书目录第一部分概述 (1)第1章控制器简介 (2)第二部分结构.安装.调试 (4)第2章控制器结构及配置说明 (5)2.1控制器配置方式及结构概述 (5)2.1.1火灾报警控制器/消防联动控制器配置 (5)2.1.2JB-QB-GST1500H火灾报警控制器结构 (5)2.1.3JB-QB-GST1500H控制器机箱内部门板结构布局 (6)2.1.4JB-QB-GST1500H控制器机箱内部结构布局 (7)2.1.5JB-QG-GST5000H火灾报警控制器结构 (7)2.1.6JB-QT-GST5000H火灾报警控制器结构 (8)2.1.7JB-QG-GST9000H火灾报警控制器结构 (9)2.1.8JB-QT-GST9000H火灾报警控制器结构 (10)2.1.9JB-QG/QT-GST5000/9000H控制器内部结构布局 (11)2.1.10按键及面板设置说明 (13)2.1.11智能手动消防启动盘结构说明 (14)2.1.12直接控制盘结构说明 (15)2.1.13JB-QG/QT-GST5000/9000H控制器母板说明 (15)2.1.14JB-QG/QT-GST5000/9000H控制器内部结构布局 (16)2.2控制器电源系统说明 (17)2.2.1JB-QB-GST1500H控制器电源系统说明 (17)2.2.2JB-QG/QT-GST5000/9000H控制器电源系统说明 (17)2.3控制器对外接线端子说明 (18)2.3.1JB-QB-GST1500H控制器 (18)2.3.2JB-QG/QT-GST5000/9000H控制器 (19)2.4警报器输出接线说明 (19)第3章安装与调试 (21)3.1开箱检查 (21)3.2控制器的外形尺寸及环境要求 (21)3.3开机检查 (22)3.4外部设备检查 (22)3.5接线和设置 (22)3.6调试 (22)第三部分系统应用 (24)第4章一般性用户使用说明 (25)4.1开机、关机与自检 (25)4.2用户按键与界面操作说明 (29)4.2.1数据输入的一般方法 (29)4.2.2汉字与英文的输入方法 (29)4.2.3菜单操作的一般方法 (29)4.2.4.2操作方法 (29)4.3键盘解锁和锁键盘 (30)4.3.1键盘解锁 (30)4.3.2锁键 (30)4.4信息显示 (30)4.4.1事件信息格式说明 (30)4.4.2事件信息窗口分类 (31)4.4.3事件信息的焦点窗口与窗口切换 (32)4.4.4焦点信息的选中与操作 (33)4.4.5全屏分屏显示切换 (34)4.5信息查询 (35)4.5.1设备信息检查 (36)4.5.1.1按回路查询 (36)4.5.1.2按条件查询 (40)4.5.1.3全部设备查询 (41)4.5.1.4设备状态查询 (41)4.5.2历史记录查询 (42)4.5.3联动公式检查 (43)4.5.4屏蔽信息检查 (43)4.5.5启动信息检查 (44)4.6信息的打印 (44)4.7控制器声音提示及消音 (45)4.8火警及故障的处理方法 (45)4.8.1火警的一般处理方法 (45)4.8.2故障的一般处理方法 (45)4.9自检功能 (45)4.9.1声光部件自检 (46)4.9.2输出功能自检 (46)4.10用户设置 (46)4.10.1日期时间设置 (47)4.10.2手动启动设置 (47)4.10.3自动启动设置 (48)4.10.4气体喷洒设置 (49)4.10.5自动防盗设置 (49)4.10.6屏幕保护设置 (50)4.11打印设置 (50)4.12设备的屏蔽与取消屏蔽 (51)4.12.1按照设备编码屏蔽设备 (52)4.12.2按用户编码屏蔽设备 (52)4.12.3屏蔽单个回路 (53)4.13联动设备的手动启动与停动操作 (54)4.13.1对联动进行手动启动操作的条件 (54)4.13.2利用主机键盘进行的被控设备启动/停动操作 (55)4.13.3利用手动盘进行的被控设备手动启动/停动操作 (57)4.13.4利用直控盘进行的手动启动/停动操作 (57)实现自动联动的条件4.14.2自动联动逻辑的实现 (57)4.14.3延时启动的取消和直接启动控制 (57)4.14.4待联动设备禁止输出控制 (58)4.15气体灭火设备的启动和停动控制 (58)4.15.1气体灭火设备的启动条件 (58)4.15.2气体灭火设备的手动启动控制 (59)4.15.3气体灭火设备的自动联动控制 (60)4.15.4气体灭火设备的紧急停动控制 (60)4.16复位功能 (60)4.17联网信息显示说明 (60)第5章系统管理员操作指南 (62)5.1设备注册 (62)5.1.1手动增加设备 (63)5.2设备定义 (64)5.2.1设备定义的内容 (64)5.2.2设备定义操作 (64)5.3联动公式 (70)5.3.1联动公式的格式 (70)5.3.2联动公式的编辑 (72)5.4网络设置 (74)5.4.1本机地址设置 (74)5.4.2通讯板设置 (75)5.4.3IP地址设置 (76)5.4.4清除故障从机 (76)5.4.5二次码兼容性 (77)5.5工作模式 (77)5.5.1调试模式设置 (78)5.5.2广播同步设置 (79)5.5.3预警功能设置 (79)5.5.4火警输出设置 (80)5.5.5接地检测设置 (81)5.5.6显示盘静音设置 (82)5.5.7控制器静音设置 (83)5.5.8声光警报器反馈 (83)5.6密码设置 (84)5.6.1密码的分类 (84)5.6.2密码的更改 (84)第6章系统调试功能说明 (86)6.1定点调试 (86)6.2数字化设备调试 (87)6.3修改设备编码 (88)6.4全部回路重码检测 (88)6.5探测器污染补偿 (89)6.6探测器清洗修正 (90)第四部分配接直控盘 (91)直控盘部分 (91)第7章配接直控盘 (92)7.1概述 (92)7.2特点 (92)7.3结构特征 (92)7.3.1面板说明 (92)7.3.2内部结构说明 (92)7.4布线及应用 (93)7.5使用及操作 (93)7.5.1盘号设定 (93)7.5.2开机 (94)7.5.3自检 (94)7.5.4直控盘定义 (94)7.5.5手动控制 (94)7.5.6自动控制 (94)第五部分用户须知 (96)第8章故障、异常信息处理和定期检查 (97)8.1一般性故障处理 (97)8.2打印机维护 (97)8.2.1更换打印纸 (97)8.2.2自检 (97)8.2.3运行状态 (98)8.3电池维护 (98)第9章注意事项 (99)附录一技术指标 (100)附录二设备类型表 (102)附录三调试表格 (103)附录四简单操作说明 (104) (104)第1章控制器简介JB-QB-GST1500H、JB-QG/QT-GST5000/9000H火灾报警控制器/消防联动控制器（简称为控制器）是海湾公司推出的新一代火灾报警控制器，为适应工程设计的需要本控制器兼有联动控制功能，可与海湾公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统，适合独立单体建筑中的区域消防报警系统，同时该控制器具有强大的联网功能，多台控制器联网可组成分布式消防报警系统。

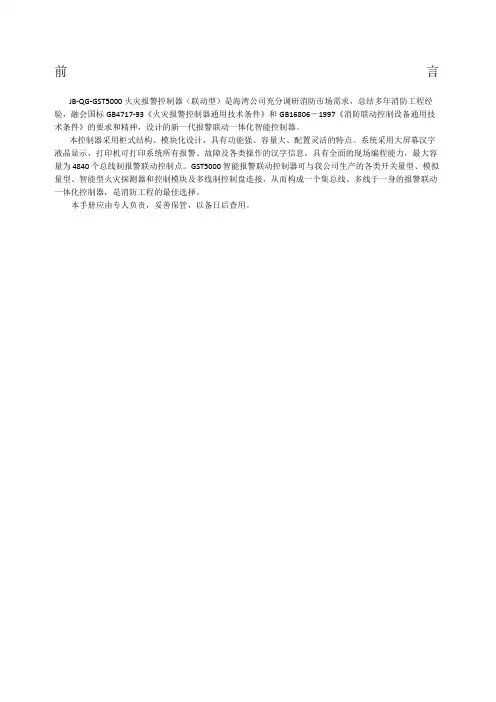

前言JB-QG-GST5000火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB4717-93《火灾报警控制器通用技术条件》和GB16806－1997《消防联动控制设备通用技术条件》的要求和精神，设计的新一代报警联动一体化智能控制器。

本控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。

系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。

具有全面的现场编程能力，最大容量为4840个总线制报警联动控制点。

GST5000智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。

本手册应由专人负责，妥善保管，以备日后查用。

目录第一部分概述第一章公司简介第二章JB-QG-GST5000火灾报警控制器(联动型)简介第二部分结构·安装·调试第三章JB-QG-GST5000控制器结构及配置说明3.1 控制器结构及配置方式概述 .................................................................................................................................3.2 JB-QG-GST5000控制器主机结构说明 ...................................................................................................................3.2.1 按键及面板设置说明 ..........................................................................................................................................3.2.2 控制器主机内部结构说明 ..................................................................................................................................3.3 64路手动消防启动盘结构说明 ............................................................................................................................3.3.1 面板结构说明 ......................................................................................................................................................3.3.2 内部结构说明 ......................................................................................................................................................3.4 LD-D02智能电源盘结构说明.................................................................................................................................3.5 LD-KZ08多线制控制盘结构说明 ...........................................................................................................................3.5.1 控制盘外观说明 ..................................................................................................................................................3.5.2 控制盘背面结构及接线端子说明 ......................................................................................................................3.6 控制器主电源盒端子说明 .....................................................................................................................................3.7 控制器典型配置及内部结构说明 .........................................................................................................................3.7.1 典型配置外观示意 ..............................................................................................................................................3.7.2 内部结构及连接线示意 ......................................................................................................................................3.7.3 控制器对外接线端子说明 .................................................................................................................................. 第四章安装与调试4.1 开箱检查 .................................................................................................................................................................4.2 机柜的安装条件及方式 .........................................................................................................................................4.3 开机检查 .................................................................................................................................................................4.4 外部设备检查 .........................................................................................................................................................4.5 接线和设置 .............................................................................................................................................................4.6 调试错误!未指定书签。

海湾JB-QB-GST5000消防主机操作步骤控制器有两种工作方式,分“调试状态”和“正常监控状态”;系统开通后,应为“正常监控状态”;否则,应请原调试人员重新设置为“正常监控状态”;一开机、关机1、开机操作：打开为控制器供电的交流电源开关；→打开电源盘的备电开关、主电开关；→打开控制器的备电开关、工作开关;完成如上操作后,系统自动进入：上电初始化→自检状态→显示注册信息→开机结束;2、关机操作：按照与开机时相反的顺序关掉各开关即可;要注意各个备电开关一定要关掉;3、日常操作几点注意：1在使用中,各备电开关应设在“开”位置,以保证给蓄电池及时充电；2在使用中,若交流电停电,蓄电池能自动投入系统使其正常工作,若8小时内仍无交流电时,8小时后应进行关机操作,在交流电恢复供电时,再进行开机操作;3在使用中,每季度应人为关断交流电源1-2次,每次关断时间为2-4小时;4因外界因素控制器长期关机时,每季度应开机1次以上,每次开机时间不少于2小时;二键盘解锁、锁键盘1、键盘解锁控制器开机默认为“锁键”状态,若进行命令功能键除“自检”、“消音”、“记录检查”键外操作,液晶屏显示一个要求输入密码的画面,此时输入正确的用户密码并按下“确认”键,才可继续操作;2、锁键盘在操作结束和值班人员离开时,应按下“锁键”功能键,屏幕下方显示“请确认锁键盘”时,按下“确认”键即可;此时,键盘上多数命令功能键均要求重新输入密码;三监视现场设备的操作1、信息显示当系统中有报警、故障、动作和隔离中的任悥一种信息存在时,系统将全屏显示此信息；若系统中存在的信息多于一种时,系统将自动分屏,同时显示系统中存在的各类信息, 符指向的窗口为当前窗口,用“窗口切换”键可以进行当前窗口切换,用“分屏全屏”键可以实现当前信息窗口的分屏和全屏显示转换;2、消音在接收到火警、故障或动作等信息时,控制器的扬声器会发出相应的警报声加以提示,此时应按“消音”键,并派人到现场检查处理;按下“消音”键后,消音指示灯点亮,扬声器终止发出警报;3、复位清除当火警、故障或动作等处理完毕后,应按下“复位”键、“确认”键,可以实现清除当前所有火警、故障和动作显示及所有控制命令;4、隔离若外部设备如010121号光电感烟探测器发生故障因特殊原因不能及时排除时,应按下“隔离”键,输入用户编码010121,按“Tab”键,输入设备类型03附录一设备类型表,按“确认”键,将故障设备暂时从系统中隔离;5、取消隔离释放若原隔离设备如010121号光电感烟探测器经修理或更换后,应按下“取消隔离”键,输入用户编码010121,按“Tab”键,输入设备类型03,按“确认”键,将设备恢复;重要提示：A.当发生火警时,首先按下“消音”键中止报警声,然后根据控制器的报警信息检査发生火警的部位,马上派人到现场确认是否有火灾发生；若确认是否有火灾发生,应根据火情釆取相应措施如下：1.启动报警现场的声光报警器发出火警声光提示,通知现场人员撤离2.拔打119消防报警电话报警3.手/启动消防灭火设备操作方法：根据手动消防启动盘的透明窗内的提示信息找到要启动的设备对应的单元、按下启动键即启动火灾现场的灭火设备﹙排烟机、排烟阀、消火栓泵、喷淋泵、应急照明灯、非消防用电断开、电梯迫降等﹚4.自动/启动消防灭火设备操作方法：按下“启动控制”键调出启动方式菜单,按“△”“▽”键择相应方式中“部分自动或全部自动”,按“确认键”即可B.误报火警操作方法：当检査为误报火警时应检查误报火警设备是否灰尘过大、周围温度过高；是否人为因素或其他原因造成误报火警,检查完毕无上述情况即通知消控室操作员按“复位”键使控制器恢复正常工作状态,观察是否还会误报,如果仍然发生误报可将其屏蔽,并尽快通知安装单位或厂家进行维修;D.在外部设备被隔离期间,控制器将不再对其进行监视与控制;例如：某探测器被隔离后,该探测器将不会发送报警信号；某被控设备模块被隔离后,在控制室将不能实现远程控制该设备;。

第四部分更进一步的说明38
第七章LD-KZ08多线制控制盘操作使用说明38
7.1多线制控制盘功能设定39
7.2操作使用说明40
7.3与LD-302B切换模块接线说明40
7.4多线制联动控制盘控制应用举例41
第八章与CRT显示系统和远程监控网络的连接42
8.1与CRT显示系统的连接和相关设置42
8.1.1连接42
2.7可配接汉字式火灾显示盘
本控制器可配接我公司生产的汉字式火灾显示盘，汉字信息无需下载，方便可靠，并可以通过对火灾显示盘的设备定义灵活的实现火灾显示盘的分楼区及分楼层显示功能。
2.8模块式开关电源
模块式开关电源可在宽主电电压范围内高效节能运行，合理的充电电路和可靠的多级保护延长了电池的使用寿命。
JB-QG-GST5000火灾报警控制器（联动型）
第二部分
JB-QG-GST5000控制器结构及配置说明
安装与调试
第三章
3.1
JB-QG-GST5000控制器采用柜式或琴台式结构安装，根据不同要求来配置回路板数、手动消防启动盘、LD－KZ08多线制联动控制盘等，另外本系统含有一块LD-D02智能电源盘，用于向外接模块或相应的被控设备供电。
JB-QG-GST5000控制器柜式及琴台式基本配置如图3-1所示：
2．主板、回路板、通讯板结构说明如图3-4所示
图3-4
每个回路板及通讯板上均设有2个十进制编码开关，分别代表十位和个位，用于设置回路板及通讯板通道号。图例：十位为0、个位为1，为1号回路板。注意：系统调试开通以后，严禁更改各回路板及通讯板的编号。
3．DC－DC变换模块结构如图3-5所示
图3-5
4．控制器母板结构说明如图3-6所示
3.2.1按键及面板设置说明19

秩序班长： 1）立即派 人现场支援， 并组织现场 扑救及人员 疏散；
2）通知监 控员启用联 动设备，同 时请求启动 火灾应急预 案。
消防监控员：
1）通知总值
班、总经理； 2）通知总值 班、总经理
同意后启动
现场联动设 备；3）请示 总经理同意 后，拨打119 报警。
消防监控员： 1）通知通讯 联络组、疏 散引导组、 后勤保障组、 救护警戒组 的人员展开 救援；
各类报警、 屏蔽、监 管反馈， 一般伴有 声光提示
主机运行 状态显示
设备执行 是否正确
时间是否 准确
联动信息 显示
气体灭火 模块显示
主机各类 - 常规键盘操作 2.1 按键的分类
二、海湾GST9000的基本操作 - 常规键盘操作
按键分类 信息查询类按键 特殊功能类按键
2.3 报警器的消音及
启在动发生火警时，控制器所连接的警报器将发 出报警声，提示人员有火警存在，如果值班 人员发现不是真实火警时，可以按“警报器 消音/启动”键，来禁止警报器和讯响器发出 声音报警，警报器消音的同时控制器的警报 器消音指示灯点亮，有新的火警发生时，警 报器将再次发出声音 报 警，同 时控制器的警 报器消音指示 灯熄灭 。也可以通过按下“警 报器消音/启动 ”键来手动启动控制器所连接 的警报器，在按确认键后，警报器和讯响器
4、待确认火情被扑灭后点先重复步骤二、三、四
3 将自动改为收后，点击 对设备进行复位。
步骤 四
三、联动设备操作指引 - 手动操作
步骤
步骤
一
二
1
7
步骤 三
9
6
8
1、发生火警时 和 会有信息及声光提示
1 5 2、监控人员根据 提示信息通知现场秩序员查看现场情况，同 1 时可点 进行消音处理，待秩序员跑点，确认为真实火情后点 4 2 进行火警确 6 3、迅速点击 启动消防报警声光，然后通过 消防主机 7 多线盘

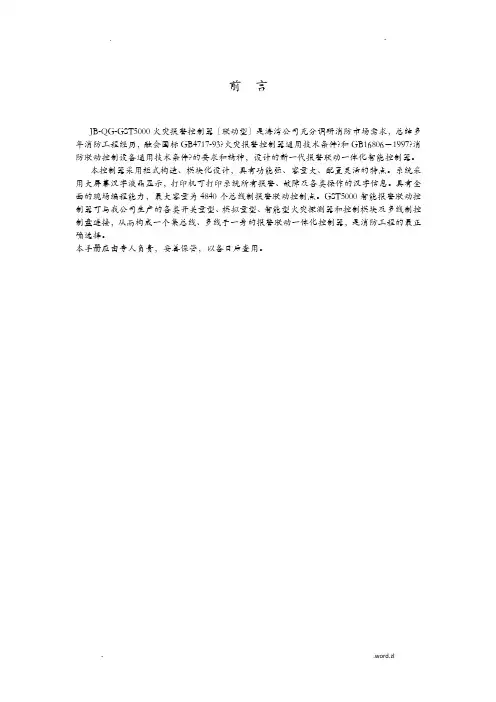

前言JB-QG-GST5000火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB4717-93《火灾报警控制器通用技术条件》和GB16806－1997《消防联动控制设备通用技术条件》的要求和精神，设计的新一代报警联动一体化智能控制器。

本控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。

系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。

具有全面的现场编程能力，最大容量为4840个总线制报警联动控制点。

GST5000智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。

本手册应由专人负责，妥善保管，以备日后查用。

1目录第一部分 ............................................................................... 概述 (4)第一章公司简介 (5)第二章 JB-QG-GST5000火灾报警控制器(联动型)简介 (6)第二部分 .................................................................... 结构.安装.调试 (7)第三章 JB-QG-GST5000控制器结构及配置说明 (8)3.1控制器结构及配置方式概述 (8)3.2JB-QG-GST5000控制器主机结构说明 (8)3.2.1 按键及面板设置说明 (8)3.2.2 控制器主机内部结构说明 (9)3.364路手动消防启动盘结构说明 (11)3.3.1 面板结构说明 (11)3.3.2 内部结构说明 (11)3.4LD-D02智能电源盘结构说明 (11)3.5LD-KZ08多线制控制盘结构说明 (12)3.5.1 控制盘外观说明 (12)3.5.2 控制盘背面结构及接线端子说明 (13)3.6控制器主电源盒端子说明 (13)3.7控制器典型配置及内部结构说明 (13)3.7.1 典型配置外观示意 (14)3.7.2 内部结构及连接线示意 (14)3.7.3 控制器对外接线端子说明 (15)第四章安装与调试 (16)4.1开箱检查 (16)4.2机柜的安装条件及方式 (17)4.3开机检查 (17)4.4外部设备检查 (17)4.5接线和设置 (17)4.6调试 (17)第三部分系统应用 (18)第五章一般性用户使用说明 (19)5.1开机、关机与自检 (19)5.2键盘操作前准备 (20)5.2.1 键盘的命令功能和字符功能 (20)5.2.2 数据输入的一般方法 (20)5.2.3 信息查看操作的一般方法 (21)5.3键盘解锁和锁键盘 (21)5.3.1 键盘解锁 (21)5.3.2 锁键 (21)5.4注册信息检查 (22)5.4.1 检查系统配置 (22)5.4.2 检查回路配置 (22)5.4.3 检查设备信息 (23)5.5信息显示与记录 (25)5.5.1 信息显示 (25)5.5.2 查看运行记录 (27)5.5.3 信息的打印 (27)5.6消音 (27)5.7火警及故障的处理 (28)5.7.1 故障的一般处理方法 (28)5.7.2 火警的一般处理方法 (28)5.8设备的隔离与取消隔离 (28)5.8.1 设备隔离 (28)5.8.2 取消隔离 (28)5.9总线制被控设备的手动启动与停动操作 (29)5.9.1 对外部设备进行手动启动操作的条件 (29)5.9.2 利用主机键盘进行的被控设备启动/停动操作 (29)5.9.3 利用手动消防启动盘进行的被控设备手动启动/停动操作 (30)5.10总线制被控设备的自动联动控制 (30)5.10.1 实现自动联动的条件 (30)5.10.2 自动联动逻辑的实现 (30)5.11气体灭火设备的启动和停止控制 (30)5.11.1 气体灭火设备的启动条件 (30)5.11.2 气体灭火设备的手动启动控制 (30)5.11.3 气体灭火设备的自动联动控制 (31)5.11.4 气体灭火设备的紧急停动控制 (32)5.12清除功能 (32)6.6启动方式设置 (32)6.7气体喷洒允许控制设置设备 (33)第四部分更进一步的说明 (33)第七章 LD-KZ08多线制控制盘操作使用说明 (34)7.1多线制控制盘功能设定 (34)7.2操作使用说明 (35)7.3与LD-302B切换模块接线说明 (35)7.4多线制联动控制盘控制应用举例 (36)第八章与CRT显示系统和远程监控网络的连接 (36)8.1与CRT显示系统的连接和相关设置 (36)8.1.1连接 (36)8.1.2 地址设置 (37)8.2与远程监控网络相关设置 (37)第五部分用户须知 (38)第十章故障处理和定期检查 (39)10.1一般性故障处理 (39)10.2定期检查和更换 (40)第十一章注意事项 (43)附录一技术指标 (44)附录二设备类型表 (45)附录三标准汉字码表 (46)附录四补充汉字码表 (49)附录五调试表格 (51)附录六整机内部接线示意图 (52)JB-QG-GST5000火灾报警控制器（联动型）第一部分概述公司简介JB-QG-GST5000火灾报警控制器（联动型）简介第一章公司简介海湾安全技术（集团）有限公司是专业从事楼宇自动化控制系统、火灾自动报警和消防联动控制系统及相关技术产品开发、生产、销售和工程服务的高科技企业，技术力量雄厚，检测手段齐全，管理体制严格，产品技术水平和产量居全国同行业前列。

“*”“#”等
键同时为菜单操作时快速进入菜单快捷键
指用户进行各种操作时均可能用到的按键
ppt课件
8
二、海湾GST9000的基本操作 - 常规键盘操作
2.2 菜单操作的一般方法
当控制器在进行菜单操作时，有三种方法选择菜单：一是 按下键盘上与该菜单对应的数字键；二是利用触摸屏幕功 能，直接点击该菜单按钮（如有此功能可选）；三是用过
消防监控 员：利用 监控观察 现场情况， 结合现场 员工做好 应急小组 之间沟通 协调，并 做好记录
新发生的00条记录。
11
二、海湾GST9000的基本操作 - 常规键盘操作
2.2.2 信息查询-火警记
录查询
进入“2、火警记录查 询”，可检查火警记录 信息，如图所示。每条 信息包括序号、火警发 生的时间、二次码、设 备类型及注释信息。本 控制器可查询系统最新 发生的1000条火警记录 信息。
ppt课件
2）能通过火警发送装置启动火灾报警信号或通过 自动消防灭火控制装置启动自动灭火设备和消防联 动控制设备。
3）自动的监视系统的正确运行和对特定故障给出 声、光报警。
ppt课件
3
二、海湾GST9000二-、海简湾介GST9000 - 简介
为适应工程设计的需要本控制器兼有联动控制功能， 可与海湾公司其它产品配套使用组成配置灵活的报警 联动一体化控制系统
ppt课件
4
二、海湾GST9000的基本操作 - 电源开闭
1 2
开启流程：3 → 1 → 2 关闭流程：2 → 1 → 3
3
ppt课件
5
二、海湾GST9000的基本操作 - 检查设备运行情况
各类报警、 屏蔽、监 管反馈， 一般伴有 声光提示

消防自动报警/联动系统操作说明第一部分：值班人员操作指南一、系统简介：探测部分：包括各种探测器。

整个系统管理部分：包括各型控制器。

联动控制：各种模块。

辅助部分：包括电源盘、火灾显示盘、CRT等。

探测器的作用：监视保护区，把火警信息传给控制器，包括感烟、感温、感光等多种类型。

控制器的作用：接收显示火警信息，手动自动控制联动设备。

模块的作用：接收控制器的控制灭火设备及辅助设备的指令，通过模块内的继电器使相应设备启动，同时可接收设备的动作信息。

电源盘的作用：输出直流24V电源，给模块、火灾显示盘等设备供电。

火灾显示盘的作用：在保护区内与控制器同步显示火警信息，有数字式、液晶式、图形式三种。

CRT的作用：有火警等信息时，用图形化显示具体位置，并可对联动设备进行操作。

二、开机及注意事项：1、开机顺序：（关机顺序与开机顺序相反）１）原则：先开备电开关，后开工作开关；先开电源盘（箱）开关，后开控制器开关；先开从机（包括火灾显示盘）开关，后开主机开关。

（柜式控制器开机前先打开后面的空气开关）控制器部分开机后，再打开消防电话主机、消防广播系统的卡座、功放、CRT等。

9000主机先开2机箱,再开1号机箱．关机则反之．２）说明：工作开关、备电开关位置：见具体设备及相应使用说明书，不明之处请与海湾公司技术服务部联系。

打开备电开关作用：平时给备电充电，交流掉电时备电自动投入使系统保持正常工作。

２、开机时注意事项：１）主电是否正常（交流电压显示不在187V-242ｖ之间、主电故障指示灯亮或设备报主电故障）；２）备电是否正常（备电故障指示灯亮或设备报备电故障）；３）电源盘（箱）电压输出是否正常（正常在２4－２６２7ｖ之间）；４）各个指示灯、数码管、液晶屏是否正常点亮，声音是否正常；５）是否显示总线故障，如显示表示总线短路，应立刻关机，待排除线路故障后再开机。

３、控制器开机时的正常显示过程：依次点亮指示灯、数码管，液晶屏，显示各种信息，并顺序发出各种声音（火警、故障、动作等声音），然后检测总线和通讯线上所连接的设备。

2.5.2 火警及故障的处理方法 -火警的一般处理方
法
确认误报，向 消控中心说明
原因
主机复位
做好记录
消防监控 员： 接到火警 ，通知就 近商管员
秩序员： 到现场查 看并回复
秩序员： 报监控 中心，讲明火势 ，同时使用灭火 器扑救灭火。
秩序员 ： 报监 控中心 ，讲明 火势， 同时使 用灭火 器扑救 灭火。
：指用户操作控制器时，完成相应的命令， 改变系统状态的按键
“系统设置”、“用户 指用户需要设置控制器的参数、调试及改
设置”
变控制器设置时使用的按键
“空格”数字键（0-9）、 指用户输入数据用的数字或字符键，数字
“*”“#”等
键同时为菜单操作时快速进入菜单快捷键
指用户进行各种操作时均可能用到的按键
二、海湾GST9000的基本操作 - 常规键盘操作
2 ）通知第二 梯队秩序员， 按总指挥指 令拨打 120、 110、供电、 燃气公司的 联系电话。
消防监控 员：利用 监控观察 现场情况， 结合现场 员工做好 应急小组 之间沟通 协调，并 做好记录
二、海湾GST9000的基本操作 - 常规键盘操作
2.5.3 火警及故障的处理方法 -故障的一般处理方
秩序班长： 1）立即派 人现场支援， 并组织现场 扑救及人员 疏散；
2）通知监 控员启用联 动设备，同 时请求启动 火灾应急预 案。
消防监控员：
1 ）通知总值 班、总经理； 2）通知总值 班、总经理 同意后启动
现场联动设 备； 3）请示
总经理同意 后，拨打 119 报警。
消防监控员： 1 ）通知通讯 联络组、疏 散引导组、 后勤保障组、 救护警戒组 的人员展开 救援；

前言JB-QG-GST5000火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB4717-93《火灾报警控制器通用技术条件》和GB16806－1997《消防联动控制设备通用技术条件》的要求和精神，设计的新一代报警联动一体化智能控制器。

本控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。

系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。

具有全面的现场编程能力，最大容量为4840个总线制报警联动控制点。

GST5000智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。
