汉高铝无铬钝化剂

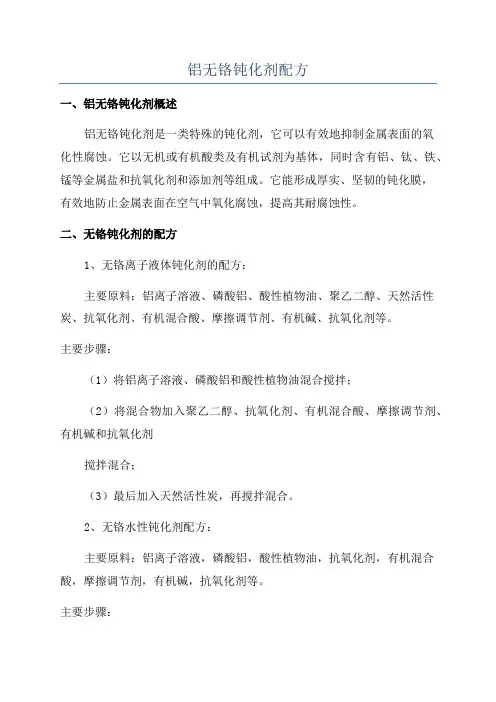

铝无铬钝化剂配方
一、铝无铬钝化剂概述
铝无铬钝化剂是一类特殊的钝化剂，它可以有效地抑制金属表面的氧
化性腐蚀。

它以无机或有机酸类及有机试剂为基体，同时含有铝、钛、铁、锰等金属盐和抗氧化剂和添加剂等组成。

它能形成厚实、坚韧的钝化膜，
有效地防止金属表面在空气中氧化腐蚀，提高其耐腐蚀性。

二、无铬钝化剂的配方
1、无铬离子液体钝化剂的配方：
主要原料：铝离子溶液、磷酸铝、酸性植物油、聚乙二醇、天然活性炭、抗氧化剂、有机混合酸、摩擦调节剂、有机碱、抗氧化剂等。

主要步骤：
（1）将铝离子溶液、磷酸铝和酸性植物油混合搅拌；
（2）将混合物加入聚乙二醇、抗氧化剂、有机混合酸、摩擦调节剂、有机碱和抗氧化剂
搅拌混合；
（3）最后加入天然活性炭，再搅拌混合。

2、无铬水性钝化剂配方：
主要原料：铝离子溶液，磷酸铝，酸性植物油，抗氧化剂，有机混合酸，摩擦调节剂，有机碱，抗氧化剂等。

主要步骤：
（1）将铝离子溶液、磷酸铝和酸性植物油混合搅拌；
（2）将混合物加入抗氧化剂、有机混合酸、摩擦调节剂、有机碱和抗氧化剂。

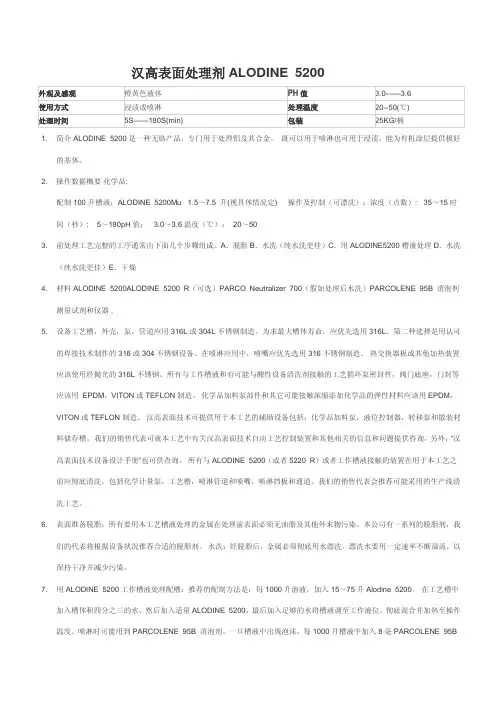

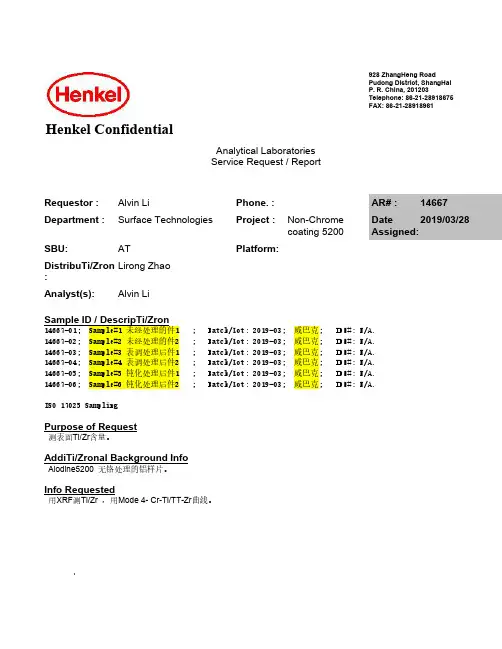

汉高表面处理剂ALODINE 52001. 简介ALODINE 5200是一种无铬产品，专门用于处理铝及其合金。

既可以用于喷淋也可用于浸渍，能为有机涂层提供极好的基体。

2. 操作数据概要化学品:配制100升槽液：ALODINE 5200Mu 1.5～7.5 升(视具体情况定) 操作及控制（可漂洗）：浓度（点数）: 35～15时间（秒）: 5～180pH值： 3.0～3.6温度（℃）： 20～503. 前处理工艺完整的工序通常由下面几个步骤组成。

A．脱脂B．水洗（纯水洗更佳）C．用ALODINE5200槽液处理D．水洗（纯水洗更佳）E．干燥4. 材料ALODINE 5200ALODINE 5200 R（可选）PARCO Neutralizer 700（假如处理后水洗）PARCOLENE 95B 消泡剂测量试剂和仪器 .5. 设备工艺槽，外壳，泵，管道应用316L或304L不锈钢制造。

为求最大槽体寿命，应优先选用316L。

第二种选择是用认可的焊接技术制作的316或304不锈钢设备。

在喷淋应用中，喷嘴应优先选用316不锈钢制造。

热交换器板或其他加热装置应该使用经抛光的316L不锈钢。

所有与工作槽液和有可能与酸性设备清洗剂接触的工艺循环泵密封件，阀门底座，门封等应该用EPDM，VITON或TEFLON制造。

化学品加料泵部件和其它可能接触浓缩添加化学品的弹性材料应该用EPDM，VITON或TEFLON制造。

汉高表面技术可提供用于本工艺的辅助设备包括：化学品加料泵，液位控制器，转移泵和散装材料储存槽。

我们的销售代表可就本工艺中有关汉高表面技术自动工艺控制装置和其他相关的信息和问题提供咨询，另外，“汉高表面技术设备设计手册”也可供查询。

所有与ALODINE 5200（或者5220 R）或者工作槽液接触的装置在用于本工艺之前应彻底清洗。

包括化学计量泵，工艺槽，喷淋管道和喷嘴，喷淋挡板和通道。

我们的销售代表会推荐可能采用的生产线清洗工艺。

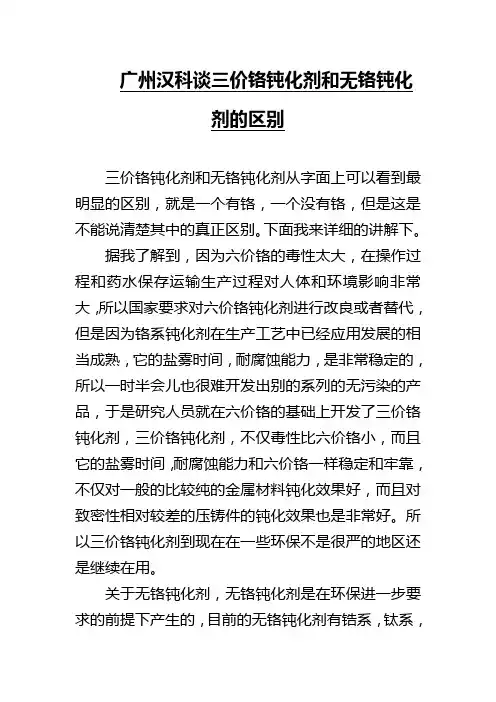

广州汉科谈三价铬钝化剂和无铬钝化
剂的区别
三价铬钝化剂和无铬钝化剂从字面上可以看到最明显的区别，就是一个有铬，一个没有铬，但是这是不能说清楚其中的真正区别。

下面我来详细的讲解下。

据我了解到，因为六价铬的毒性太大，在操作过程和药水保存运输生产过程对人体和环境影响非常大，所以国家要求对六价铬钝化剂进行改良或者替代，但是因为铬系钝化剂在生产工艺中已经应用发展的相当成熟，它的盐雾时间，耐腐蚀能力，是非常稳定的，所以一时半会儿也很难开发出别的系列的无污染的产品，于是研究人员就在六价铬的基础上开发了三价铬钝化剂，三价铬钝化剂，不仅毒性比六价铬小，而且它的盐雾时间，耐腐蚀能力和六价铬一样稳定和牢靠，不仅对一般的比较纯的金属材料钝化效果好，而且对致密性相对较差的压铸件的钝化效果也是非常好。

所以三价铬钝化剂到现在在一些环保不是很严的地区还是继续在用。

关于无铬钝化剂，无铬钝化剂是在环保进一步要求的前提下产生的，目前的无铬钝化剂有锆系，钛系，
稀有金属系，锰系，每个系列都各有千秋，但是主要还是要看客户对钝化皮膜的要求，比如客户需要金黄色皮膜，那么锰系的就是首选，这时候就需要用广州汉科润滑材料有限公司的黄色皮膜无铬钝化剂kcd61，但是如果想要无色皮膜的话就要用无色皮膜无铬钝化剂kcd30.不管是哪个系列，从开发到投入市场应用的总体时间都很短，所以他的稳定性，耐腐蚀性能，盐雾时间是各有差别的，虽然无铬钝化剂相对比较环保，但是因为它在针对致密性能比较差压铸件的盐雾试验还达不到要求，所以目前无铬钝化剂还不能在压铸件上应用，而是由三价铬钝化剂继续担当重任。

总体说来，无铬钝化剂和三价铬钝化剂，在压铸件用的无铬钝化剂开发出来之前还是相辅相成的，互相弥补的。

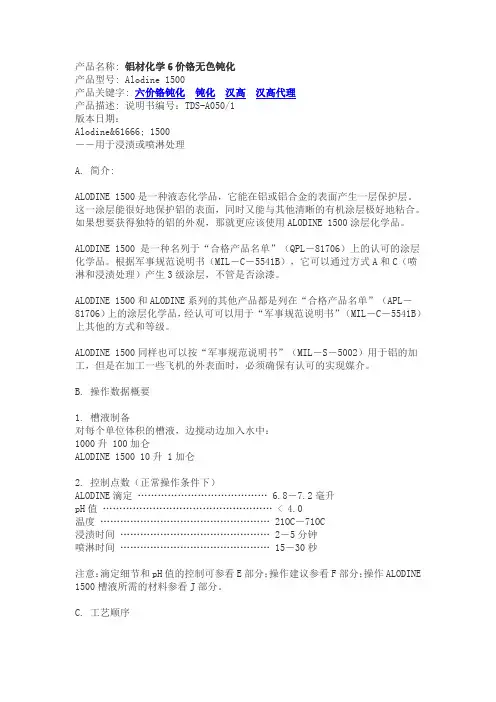

产品名称: 铝材化学6价铬无色钝化产品型号: Alodine 1500产品关键字: 六价铬钝化钝化汉高汉高代理产品描述: 说明书编号：TDS-A050/1版本日期：Alodine&61666; 1500――用于浸渍或喷淋处理A. 简介:ALODINE 1500是一种液态化学品，它能在铝或铝合金的表面产生一层保护层。

这一涂层能很好地保护铝的表面，同时又能与其他清晰的有机涂层极好地粘合。

如果想要获得独特的铝的外观，那就更应该使用ALODINE 1500涂层化学品。

ALODINE 1500 是一种名列于“合格产品名单”（QPL－81706）上的认可的涂层化学品。

根据军事规范说明书（MIL－C－5541B），它可以通过方式A和C（喷淋和浸渍处理）产生3级涂层，不管是否涂漆。

ALODINE 1500和ALODINE系列的其他产品都是列在“合格产品名单”（APL－81706）上的涂层化学品，经认可可以用于“军事规范说明书”（MIL－C－5541B）上其他的方式和等级。

ALODINE 1500同样也可以按“军事规范说明书”（MIL－S－5002）用于铝的加工，但是在加工一些飞机的外表面时，必须确保有认可的实现媒介。

B. 操作数据概要1. 槽液制备对每个单位体积的槽液，边搅动边加入水中：1000升 100加仑ALODINE 1500 10升 1加仑2. 控制点数（正常操作条件下）ALODINE滴定………………………………… 6.8－7.2毫升pH值…………………………………………… < 4.0温度…………………………………………… 21OC－71OC浸渍时间……………………………………… 2－5分钟喷淋时间……………………………………… 15－30秒注意：滴定细节和pH值的控制可参看E部分；操作建议参看F部分；操作ALODINE 1500槽液所需的材料参看J部分。

C. 工艺顺序操作1 ……………… 清洗（参看D部分）操作2 ……………… 漂洗（参看D部分）操作3 ……………… ALODINE 1500槽液处理操作4 ……………… 漂洗（参看G部分）工件在工艺处理并干燥后，可供涂漆用，也可不涂漆。

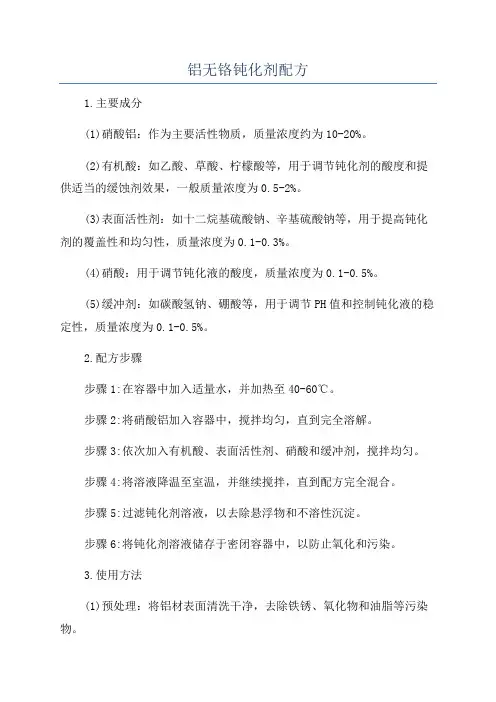

铝无铬钝化剂配方
1.主要成分
(1)硝酸铝：作为主要活性物质，质量浓度约为10-20%。

(2)有机酸：如乙酸、草酸、柠檬酸等，用于调节钝化剂的酸度和提供适当的缓蚀剂效果，一般质量浓度为0.5-2%。

(3)表面活性剂：如十二烷基硫酸钠、辛基硫酸钠等，用于提高钝化剂的覆盖性和均匀性，质量浓度为0.1-0.3%。

(4)硝酸：用于调节钝化液的酸度，质量浓度为0.1-0.5%。

(5)缓冲剂：如碳酸氢钠、硼酸等，用于调节PH值和控制钝化液的稳定性，质量浓度为0.1-0.5%。

2.配方步骤
步骤1:在容器中加入适量水，并加热至40-60℃。

步骤2:将硝酸铝加入容器中，搅拌均匀，直到完全溶解。

步骤3:依次加入有机酸、表面活性剂、硝酸和缓冲剂，搅拌均匀。

步骤4:将溶液降温至室温，并继续搅拌，直到配方完全混合。

步骤5:过滤钝化剂溶液，以去除悬浮物和不溶性沉淀。

步骤6:将钝化剂溶液储存于密闭容器中，以防止氧化和污染。

3.使用方法
(1)预处理：将铝材表面清洗干净，去除铁锈、氧化物和油脂等污染物。

(2)钝化处理：将铝材浸入无铬钝化剂溶液中，搅拌或喷涂钝化剂，使其充分接触和覆盖表面。

(3)时间控制：根据具体要求和材料性质，控制钝化时间，通常为1-5分钟。

(4)清洗：将钝化完毕的铝材表面用水冲洗干净，以去除残留的钝化剂和杂质。

(5)干燥：将清洗干净的铝材晾干或用风机吹干。

(6)质量检测：通过相关测试方法，检测钝化后的铝材表面质量和性能。

无铬钝化剂的主要成分
无铬钝化剂是一种环保型的表面处理剂，主要用于金属表面的防腐蚀处理。

其主要成分包括有机酸、缓蚀剂、表面活性剂等。

这些成分在处理过程中能够形成一层保护膜，有效延长金属材料的使用寿命，减少对环境的污染。

有机酸是无铬钝化剂中的重要成分之一，其主要作用是与金属表面发生化学反应，形成一层具有保护作用的化合物。

这种化合物能够有效阻止金属表面与氧气、水等物质发生反应，从而达到防止金属氧化、腐蚀的效果。

有机酸作为无铬钝化剂的成分之一，具有良好的环保性能，不会对环境造成污染。

除了有机酸外，无铬钝化剂中还含有缓蚀剂。

缓蚀剂是一类能够延缓金属腐蚀速度的化学物质，可以有效保护金属表面不受到腐蚀的侵害。

在无铬钝化剂中加入缓蚀剂，可以提高其防腐蚀性能，延长金属材料的使用寿命。

无铬钝化剂中还含有表面活性剂。

表面活性剂是一类具有降低表面张力和增强分散性的化学物质，能够使无铬钝化剂更好地与金属表面接触，形成均匀的保护膜。

通过表面活性剂的作用，无铬钝化剂可以在金属表面形成一层均匀、致密的保护膜，提高其防腐蚀性能。

总的来说，无铬钝化剂的主要成分包括有机酸、缓蚀剂、表面活性剂等。

这些成分共同作用，形成一层具有保护作用的膜，有效延长
金属材料的使用寿命，减少对环境的污染。

在今后的工业生产中，无铬钝化剂将会得到更广泛的应用，为金属表面处理领域带来更多的环保、高效的解决方案。

铝合金无铬钝化技术
铝合金无铬钝化技术是一种利用无铬化合物代替传统铬酸钝化剂对铝合金表面进行处理的技术。

由于铬酸盐钝化剂在使用和废弃过程中对环境和人体有一定的危害，因此寻找一种更加环保的替代方案一直是铝合金表面处理领域的研究重点。

铝合金无铬钝化技术主要有以下几种：
钝化剂：利用无铬化合物代替传统的铬酸盐钝化剂，如钛盐、锌盐、钨盐等。

氧化法：在铝合金表面形成氧化层，氧化层可以提高铝合金的耐腐蚀性，常用的氧化剂有硫酸、硝酸、氢氧化钠等。

电化学法：通过电解的方式在铝合金表面形成氧化层，电解液中一般采用无铬化合物，如硫酸盐、草酸等。

薄膜覆盖法：利用有机物覆盖铝合金表面形成一层保护膜，如有机硅、聚酰亚胺、聚醚酮等。

无铬钝化技术的优点是环保、无毒、无害，同时钝化层的耐蚀性能与传统的铬酸盐钝化层相当，能够有效提高铝合金的耐蚀性和耐磨性。
