CAD化工（建筑）制图完整教案第一章：CAD制图基础1.1 教学目标了解CAD制图的基本概念和操作界面学会设置CAD绘图环境掌握CAD基本绘图命令和编辑命令1.2 教学内容CAD制图基本概念CAD操作界面及设置基本绘图命令（如Line、Circle、Rectangle等）基本编辑命令（如Copy、Move、Scale等）1.3 教学方法讲解与示范相结合学生实际操作练习1.4 教学资源CAD软件教学PPT1.5 教学步骤1.5.1 讲解CAD制图基本概念1.5.2 演示CAD操作界面及设置1.5.3 讲解基本绘图命令1.5.4 讲解基本编辑命令1.5.5 学生实际操作练习第二章：二维绘图技巧2.1 教学目标学会使用CAD精确绘图工具掌握二维图形的基本绘制方法学会使用图层管理工具2.2 教学内容精确绘图工具（如Snap、Grid等）二维图形绘制方法（如Polyline、Spline等）图层管理（如创建、删除、修改图层等）2.3 教学方法讲解与示范相结合学生实际操作练习2.4 教学资源CAD软件教学PPT2.5 教学步骤2.5.1 讲解精确绘图工具2.5.2 演示二维图形绘制方法2.5.3 讲解图层管理工具2.5.4 学生实际操作练习第三章：三维绘图基础了解三维绘图的基本概念和操作界面学会设置三维绘图环境掌握三维基本绘图命令和编辑命令3.2 教学内容三维绘图基本概念三维绘图操作界面及设置基本三维绘图命令（如Cube、Sphere等）基本编辑命令（如Copy、Move、Scale等）3.3 教学方法讲解与示范相结合学生实际操作练习3.4 教学资源CAD软件教学PPT3.5 教学步骤3.5.1 讲解三维绘图基本概念3.5.2 演示三维绘图操作界面及设置3.5.3 讲解基本三维绘图命令3.5.4 讲解基本编辑命令3.5.5 学生实际操作练习第四章：三维建模技巧学会使用CAD三维建模工具掌握三维模型的基本创建方法学会使用材质和贴图4.2 教学内容三维建模工具（如Extrude、Revolution等）三维模型创建方法（如Box、Sphere等）材质和贴图的使用4.3 教学方法讲解与示范相结合学生实际操作练习4.4 教学资源CAD软件教学PPT4.5 教学步骤4.5.1 讲解三维建模工具4.5.2 演示三维模型创建方法4.5.3 讲解材质和贴图的使用4.5.4 学生实际操作练习第五章：CAD化工（建筑）制图实例5.1 教学目标学会使用CAD进行化工（建筑）制图掌握CAD制图的技巧和方法学会从实际工程中提取有用信息并进行制图5.2 教学内容CAD化工（建筑）制图实例分析CAD制图技巧和方法实际工程中的应用5.3 教学方法讲解与示范相结合学生实际操作练习5.4 教学资源CAD软件教学PPT5.5 教学步骤5.5.1 讲解CAD化工（建筑）制图实例5.5.2 演示CAD制图技巧和方法5第六章：CAD化工设备绘制6.1 教学目标学习化工设备的基本结构和绘制方法掌握CAD软件中化工设备图块的创建和使用学会使用CAD绘制化工设备轴测图6.2 教学内容化工设备的基本结构化工设备图块的创建和使用化工设备轴测图的绘制方法6.3 教学方法讲解与示范相结合学生实际操作练习6.4 教学资源CAD软件教学PPT6.5 教学步骤6.5.1 讲解化工设备的基本结构6.5.2 示范化工设备图块的创建和使用6.5.3 讲解化工设备轴测图的绘制方法6.5.4 学生实际操作练习第七章：CAD建筑平面图绘制7.1 教学目标学习建筑平面图的基本内容和绘制方法掌握CAD软件中建筑平面图的绘制技巧学会使用CAD绘制建筑平面图7.2 教学内容建筑平面图的基本内容建筑平面图的绘制方法CAD软件中建筑平面图的绘制技巧7.3 教学方法讲解与示范相结合学生实际操作练习7.4 教学资源CAD软件教学PPT7.5 教学步骤7.5.1 讲解建筑平面图的基本内容7.5.2 示范建筑平面图的绘制方法7.5.3 讲解CAD软件中建筑平面图的绘制技巧7.5.4 学生实际操作练习第八章：CAD建筑立面图绘制8.1 教学目标学习建筑立面图的基本内容和绘制方法掌握CAD软件中建筑立面图的绘制技巧学会使用CAD绘制建筑立面图8.2 教学内容建筑立面图的基本内容建筑立面图的绘制方法CAD软件中建筑立面图的绘制技巧8.3 教学方法讲解与示范相结合学生实际操作练习8.4 教学资源CAD软件教学PPT8.5 教学步骤8.5.1 讲解建筑立面图的基本内容8.5.2 示范建筑立面图的绘制方法8.5.3 讲解CAD软件中建筑立面图的绘制技巧8.5.4 学生实际操作练习第九章：CAD建筑剖面图绘制9.1 教学目标学习建筑剖面图的基本内容和绘制方法掌握CAD软件中建筑剖面图的绘制技巧学会使用CAD绘制建筑剖面图9.2 教学内容建筑剖面图的基本内容建筑剖面图的绘制方法CAD软件中建筑剖面图的绘制技巧9.3 教学方法讲解与示范相结合学生实际操作练习9.4 教学资源CAD软件教学PPT9.5 教学步骤9.5.1 讲解建筑剖面图的基本内容9.5.2 示范建筑剖面图的绘制方法9.5.3 讲解CAD软件中建筑剖面图的绘制技巧9.5.4 学生实际操作练习第十章：CAD化工（建筑）制图综合练习10.1 教学目标综合运用所学知识进行化工（建筑）制图提高CAD制图速度和准确性学会对CAD图纸进行审查和修改10.2 教学内容综合练习题目的选择和分析CAD制图速度和准确性的提高图纸审查和修改的方法10.3 教学方法讲解与示范相结合学生实际操作练习10.4 教学资源CAD软件教学PPT10.5 教学步骤10.5.1 讲解综合练习题目的选择和分析10.5.2 示范CAD制图速度和准确性的提高方法10.5.3 讲解图纸审查和修改的方法10.5.4 学生实际操作练习第十一章：CAD化工管道布局11.1 教学目标学习化工管道的布局原理和绘制方法掌握CAD软件中管道线路的规划与绘制学会使用CAD绘制化工管道布局图11.2 教学内容化工管道布局原理管道线路规划与绘制方法化工管道布局图的绘制技巧11.3 教学方法讲解与示范相结合学生实际操作练习11.4 教学资源CAD软件教学PPT11.5 教学步骤11.5.1 讲解化工管道布局原理11.5.2 示范管道线路规划与绘制方法11.5.3 讲解化工管道布局图的绘制技巧11.5.4 学生实际操作练习第十二章：CAD电气图绘制12.1 教学目标学习电气图的基本内容和绘制方法掌握CAD软件中电气图的绘制技巧学会使用CAD绘制电气原理图和电气安装图12.2 教学内容电气图的基本内容电气原理图和电气安装图的绘制方法CAD软件中电气图的绘制技巧12.3 教学方法讲解与示范相结合学生实际操作练习12.4 教学资源CAD软件教学PPT12.5 教学步骤12.5.1 讲解电气图的基本内容12.5.2 示范电气原理图和电气安装图的绘制方法12.5.3 讲解CAD软件中电气图的绘制技巧12.5.4 学生实际操作练习第十三章：CAD三维建模与渲染13.1 教学目标学习CAD三维建模的基本方法和技巧掌握CAD三维渲染的设置和效果呈现学会使用CAD进行三维建模和渲染13.2 教学内容三维建模的基本方法和技巧三维渲染的设置和效果呈现CAD软件中的三维建模和渲染操作13.3 教学方法讲解与示范相结合学生实际操作练习13.4 教学资源CAD软件教学PPT13.5 教学步骤13.5.1 讲解三维建模的基本方法和技巧13.5.2 示范三维渲染的设置和效果呈现13.5.3 讲解CAD软件中的三维建模和渲染操作13.5.4 学生实际操作练习第十四章：CAD化工（建筑）制图高级技巧14.1 教学目标学习CAD制图的高级技巧和应用掌握CAD软件中的高级绘图和编辑命令学会使用CAD进行复杂图形的绘制和设计14.2 教学内容CAD制图高级技巧和应用高级绘图和编辑命令的使用复杂图形的绘制和设计方法14.3 教学方法讲解与示范相结合学生实际操作练习14.4 教学资源CAD软件教学PPT14.5 教学步骤14.5.1 讲解CAD制图高级技巧和应用14.5.2 示范高级绘图和编辑命令的使用14.5.3 讲解复杂图形的绘制和设计方法14.5.4 学生实际操作练习第十五章：CAD化工（建筑）制图项目实践15.1 教学目标综合运用所学知识进行化工（建筑）制图项目实践提高CAD制图的实用性和准确性学会对CAD图纸进行审查、修改和完善15.2 教学内容项目实践题目的选择和分析CAD制图实用性和准确性的提高图纸审查、修改和完善的方法15.3 教学方法讲解与示范相结合学生实际操作练习15.4 教学资源CAD软件教学PPT15.5 教学步骤15.5.1 讲解项目实践题目的选择和分析15.5.2 示范CAD制图实用性和准确重点和难点解析本文主要介绍了CAD化工（建筑）制图的完整教案，包括制图基础、二维绘图技巧、三维绘图基础、三维建模技巧、实例分析、建筑平面图、建筑立面图、建筑剖面图的绘制，以及综合练习等内容。
《建筑CAD》教案(简洁版)第一章：建筑CAD基础知识1.1 概述介绍建筑CAD的概念和应用领域解释建筑CAD的重要性1.2 软件安装与操作指导学生安装建筑CAD软件教授基本操作界面和工具栏的使用1.3 绘图设置与基本操作讲解绘图单位和格式的设置教授绘图的基本操作，如选择、移动、旋转等第二章：建筑CAD绘图技巧2.1 线条与颜色讲解如何设置线条样式和颜色指导学生绘制不同类型的线条2.2 图层管理介绍图层的概念和作用教授如何创建、编辑和管理图层2.3 块与组讲解如何创建和使用块指导学生创建简单的建筑元素块第三章：建筑CAD基本绘图命令3.1 点、线、圆命令教授点的绘制方法讲解线和圆的绘制命令及参数设置3.2 矩形、多边形命令指导学生使用矩形和多边形命令讲解参数设置和操作技巧3.3 文本与注释讲解如何在图中添加文本和注释教授文本格式和位置的设置第四章：建筑CAD高级绘图命令4.1 修剪、延伸命令讲解修剪和延伸命令的使用方法指导学生进行图形编辑4.2 倒角、圆角命令教授倒角和圆角的绘制命令及参数设置指导学生进行图形修饰4.3 属性与参数设置讲解如何设置对象的属性和参数指导学生应用属性管理器第五章：建筑CAD实际应用案例5.1 平面图绘制教授如何绘制建筑平面图指导学生应用所学知识进行实际操作5.2 立面图绘制讲解如何绘制建筑立面图指导学生应用所学知识进行实际操作5.3 剖面图绘制教授如何绘制建筑剖面图指导学生应用所学知识进行实际操作第六章：建筑CAD设计工具与技巧6.1 设计工具概述介绍建筑CAD中的设计工具，如测量工具、标注工具等解释设计工具在建筑设计中的应用6.2 设计工具操作教授如何使用设计工具进行图形编辑和调整指导学生掌握设计工具的操作技巧6.3 设计工具实际应用案例提供一个实际应用案例，指导学生运用设计工具进行建筑设计第七章：建筑CAD三维建模7.1 三维绘图基础介绍建筑CAD中的三维绘图概念和基本操作解释三维建模在建筑设计中的应用7.2 三维建模命令教授三维建模的命令，如创建三维体、修改三维体等指导学生掌握三维建模的操作技巧7.3 三维建模实际应用案例提供一个实际应用案例，指导学生运用三维建模进行建筑设计第八章：建筑CAD光照与渲染8.1 光照效果的设置讲解如何设置光照效果，如阳光照射、人工照明等指导学生掌握光照效果的调整技巧8.2 渲染设置与技巧介绍建筑CAD中的渲染概念和基本操作教授如何进行渲染设置，如调整材质、纹理等8.3 光照与渲染实际应用案例提供一个实际应用案例，指导学生运用光照与渲染进行建筑设计第九章：建筑CAD图纸输出与打印9.1 图纸输出格式介绍建筑CAD中的图纸输出格式，如PDF、JPEG等解释不同格式在图纸输出中的应用和特点9.2 打印设置与技巧讲解如何进行打印设置，如调整打印区域、比例尺等指导学生掌握打印技巧，如优化打印效果、减少打印成本等9.3 图纸输出与打印实际应用案例提供一个实际应用案例，指导学生进行图纸输出与打印第十章：建筑CAD综合实战项目10.1 项目概述与要求提供一个综合实战项目，概述项目要求和目标解释项目在建筑设计中的应用和意义10.2 项目实施步骤指导学生按照实施步骤完成项目，包括设计、绘图、建模等提供项目实施的具体指导和建议10.3 项目成果评价评价学生的项目成果，包括图纸质量、设计创新等提供改进建议和指导，帮助学生提高建筑设计能力重点解析本文档是关于《建筑CAD》的教案，分为十个章节，涵盖了建筑CAD的基础知识、绘图技巧、高级绘图命令、设计工具与技巧、三维建模、光照与渲染、图纸输出与打印，以及综合实战项目等内容。

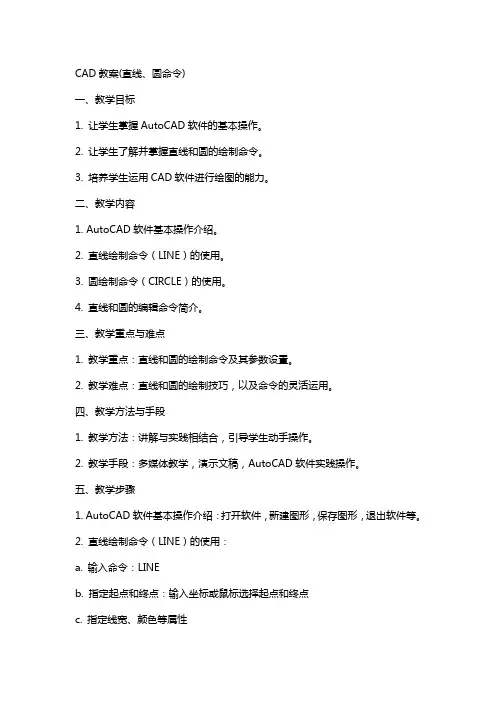

CAD教案(直线、圆命令)一、教学目标1. 让学生掌握AutoCAD软件的基本操作。
2. 让学生了解并掌握直线和圆的绘制命令。
3. 培养学生运用CAD软件进行绘图的能力。
二、教学内容1. AutoCAD软件基本操作介绍。
2. 直线绘制命令（LINE）的使用。
3. 圆绘制命令（CIRCLE）的使用。
4. 直线和圆的编辑命令简介。
三、教学重点与难点1. 教学重点：直线和圆的绘制命令及其参数设置。
2. 教学难点：直线和圆的绘制技巧，以及命令的灵活运用。
四、教学方法与手段1. 教学方法：讲解与实践相结合，引导学生动手操作。
2. 教学手段：多媒体教学，演示文稿，AutoCAD软件实践操作。
五、教学步骤1. AutoCAD软件基本操作介绍：打开软件，新建图形，保存图形，退出软件等。
2. 直线绘制命令（LINE）的使用：a. 输入命令：LINEb. 指定起点和终点：输入坐标或鼠标选择起点和终点c. 指定线宽、颜色等属性d. 绘制直线3. 圆绘制命令（CIRCLE）的使用：a. 输入命令：CIRCLEb. 指定圆心：输入坐标或鼠标选择圆心c. 指定半径：输入半径值或鼠标测量半径d. 指定圆宽、颜色等属性e. 绘制圆4. 直线和圆的编辑命令简介：选择命令（SELECT）、移动命令（MOVE）、缩放命令（SCALE）等。
5. 课堂练习：让学生动手操作，绘制简单的图形，巩固所学知识。
六、教学拓展1. 教学内容：a. 直线和圆的快捷键操作。
b. 直线和圆的相对位置关系。
c. 利用直线和圆创建复杂图形。
2. 教学方法与手段：讲解与实践相结合，引导学生动手操作，进行实际案例分析。
七、课堂练习1. 练习内容：a. 利用直线和圆绘制简单的平面图形，如三角形、四边形等。
b. 利用直线和圆创建一个简单的房间布局图。
2. 教学方法与手段：学生独立操作，教师巡回指导，解答学生疑问。
八、课后作业1. 作业内容：a. 复习直线和圆的绘制命令及参数设置。
一、教案基本信息教案名称：《建筑CAD》课时安排：45分钟教学目标：1. 让学生了解建筑CAD的基本概念和应用领域。
2. 培养学生掌握建筑CAD的基本操作技巧。
3. 使学生能够运用建筑CAD软件进行简单的建筑图纸绘制。
教学方法：1. 讲授法：讲解建筑CAD的基本概念、应用领域和操作技巧。
2. 示范法：展示建筑CAD软件的操作过程和绘图实例。
3. 练习法：让学生亲自动手操作，进行建筑图纸的绘制。
教学准备：1. 计算机教室，每台计算机安装有建筑CAD软件。
2. 教学PPT。
3. 建筑图纸实例。
二、教学内容与步骤1. 导入新课介绍建筑CAD的概念和应用领域，激发学生的学习兴趣。
2. 讲解建筑CAD的基本概念讲解建筑CAD的定义、发展历程和常用软件。
3. 讲解建筑CAD的应用领域讲解建筑CAD在建筑设计、施工、监理等领域的应用。
4. 演示建筑CAD的基本操作演示建筑CAD软件的启动、界面布局、工具栏功能等。
5. 学生动手练习让学生亲自动手操作，熟悉建筑CAD软件的基本界面和工具。
6. 课堂小结总结本节课学生所学的建筑CAD基本概念和操作技巧。
三、作业布置1. 课后练习：运用建筑CAD软件，绘制一个简单的建筑平面图。
2. 课后思考：探讨建筑CAD在未来的发展趋势和应用前景。
四、教学反思本节课结束后，教师应认真反思教学效果，针对学生的掌握情况，调整教学策略，以提高学生对建筑CAD的学习兴趣和实际操作能力。
五、课后辅导针对学生在课后练习中遇到的问题，教师应及时给予解答和指导，帮助学生提高建筑CAD的操作水平。
鼓励学生参加建筑CAD的相关竞赛和活动，拓宽视野，提升自身能力。
六、第6-8课时教案内容6. 教学内容与步骤1. 讲解建筑CAD绘图基础a. 讲解建筑CAD软件的绘图设置，包括单位、界限、图层等。
b. 讲解建筑CAD坐标系统和绘图坐标。
2. 演示建筑CAD绘图技巧a. 演示建筑CAD软件的基本绘图命令，如直线、矩形、圆等。
《CAD讲义教程教案》PPT课件第一章：CAD软件概述1.1 CAD软件的发展历程1.2 CAD软件的应用领域1.3 CAD软件的基本功能1.4 CAD软件的安装与启动第二章：CAD界面及基本操作2.1 CAD软件界面介绍2.2 文件操作2.3 视图操作2.4 图层操作2.5 绘图辅助工具第三章：二维绘图基础3.1 坐标系与坐标输入3.2 基本绘图命令3.3 图形编辑命令3.4 文本标注与编辑3.5 尺寸标注与编辑第四章：三维绘图基础4.1 三维坐标系4.2 三维绘图命令4.3 三维图形编辑4.4 三维标注与尺寸4.5 三维模型渲染与输出第五章：CAD软件的高级应用5.1 参数化设计5.2 块与组5.3 动态块5.4 族创建与使用5.5 碰撞检测与仿真《CAD讲义教程教案》PPT课件第六章：建筑设计基础6.1 建筑设计流程与原则6.2 建筑平面图绘制6.3 建筑立面图绘制6.4 建筑剖面图绘制6.5 建筑模型创建与渲染第七章：结构工程设计7.1 结构工程设计概述7.2 柱、梁、板绘制技巧7.3 结构框架模型创建7.4 结构施工图绘制7.5 结构分析与模拟第八章：给排水工程设计8.1 给排水工程设计概述8.2 管道线路绘制8.3 阀门、水泵等设备绘制8.4 给排水系统图绘制8.5 给排水施工图绘制与分析第九章：电气工程设计9.1 电气工程设计概述9.2 电气设备绘制9.3 电气线路绘制9.4 电气系统图绘制9.5 电气施工图绘制与解读第十章：CAD软件的协同与共享10.1 团队协作概述10.2 项目共享与协作10.3 云存储与远程协作10.4 数据交换与兼容性10.5 CAD软件在协同设计中的应用案例《CAD讲义教程教案》PPT课件第十一章：机械设计基础11.1 机械设计流程与原则11.2 零件图绘制11.3 装配图绘制11.4 爆炸图与轴测图11.5 机械模型创建与渲染第十二章：CAD软件在电子电路中的应用12.1 电子电路设计概述12.2 电路原理图绘制12.3 PCB设计基础12.4 电子元件封装与库创建12.5 电子电路仿真与测试第十三章：CAD软件在土木工程中的应用13.1 土木工程设计概述13.2 地形图绘制与分析13.3 道路与桥梁设计13.4 地下管线设计与分析13.5 土木工程模型创建与模拟第十四章：CAD软件在制造业中的应用14.1 制造业设计概述14.2 模具设计基础14.3 零件加工与制造14.4 生产线布局与仿真14.5 制造业案例分析与实践第十五章：CAD软件的技巧与优化15.1 提高绘图效率的技巧15.2 常用快捷键与命令15.3 个性化设置与界面优化15.4 文件管理与维护15.5 CAD软件故障排除与解决方案重点和难点解析本文主要介绍了《CAD讲义教程教案》的内容，包括CAD软件概述、界面及基本操作、二维绘图基础、三维绘图基础、高级应用、建筑设计、结构工程设计、给排水工程设计、电气工程设计、协同与共享、机械设计、电子电路应用、土木工程应用、制造业应用以及CAD软件的技巧与优化等十五个章节。
CAD室内设计电子教案一、教学目标1. 了解CAD室内设计的基本概念和应用领域。
2. 掌握CAD软件的基本操作和绘图技巧。
3. 学会使用CAD软件进行简单的室内设计绘图。
二、教学内容1. CAD室内设计概述CAD技术的起源和发展CAD室内设计的重要性和应用领域2. CAD软件的基本操作CAD软件的启动和界面熟悉绘图工具栏和命令的使用文件的基本操作（新建、打开、保存、关闭）3. 绘图技巧和基本操作坐标系和视图的切换图层的管理和使用线型、颜色和线宽的设置基本绘图命令（直线、圆、矩形等）4. 室内设计绘图实例绘制简单的室内空间布局图绘制家具和设施的平面图绘制室内立面图和剖面图5. 设计工具和功能应用室内设计常用图块和符号的插入文字和注解的添加尺寸的标注和编辑三、教学方法1. 讲授法：讲解CAD室内设计的基本概念、软件操作和绘图技巧。
2. 示范法：演示室内设计绘图实例和设计工具的使用。
3. 练习法：学生实际操作练习，巩固所学知识和技能。
4. 讨论法：学生之间进行交流和讨论，分享设计经验和心得。
四、教学资源1. CAD软件：安装好CAD软件的计算机。
2. 教学PPT：包含教学内容和实例的演示文稿。
3. 练习文件：提供给学生进行实际操作练习的文件。
4. 参考资料：相关室内设计书籍和网络资源。
五、教学评价1. 课堂参与度：学生参与课堂讨论和练习的积极性。
2. 操作技能：学生掌握CAD软件的基本操作和绘图技巧的程度。
3. 设计作品：学生完成室内设计绘图作品的质量和创新性。
4. 综合能力：学生对室内设计知识和技能的综合运用能力。
六、教学环境1. 硬件要求：计算机房，每台计算机配备CAD软件。
2. 软件要求：安装有CAD软件的操作系统。
3. 网络要求：接入互联网，以便查找参考资料和交流。
七、教学步骤1. 导入新课：通过展示实际室内设计案例，引发学生对CAD室内设计的兴趣。
2. 讲解与演示：讲解CAD室内设计的基本概念，演示CAD软件的基本操作和绘图技巧。
CAD建筑制图完整教案第一章：CAD建筑制图基础1.1 教学目标了解CAD建筑制图的基本概念和术语熟悉CAD建筑制图的操作界面和基本工具掌握CAD建筑制图的基本操作技巧1.2 教学内容CAD建筑制图简介CAD建筑制图的操作界面基本绘图工具的使用基本编辑工具的使用视图控制和图层管理1.3 教学步骤导入CAD建筑制图的基本概念和术语演示CAD建筑制图的操作界面和基本工具练习使用基本绘图工具和编辑工具讲解视图控制和图层管理的方法1.4 练习与作业绘制简单的建筑平面图熟悉并掌握基本绘图工具和编辑工具的使用第二章：建筑平面图的绘制2.1 教学目标了解建筑平面图的基本概念和绘制方法熟悉建筑平面图的标注和符号掌握建筑平面图的绘制技巧2.2 教学内容建筑平面图的基本概念和绘制方法建筑平面图的标注和符号建筑平面图的绘制技巧2.3 教学步骤导入建筑平面图的基本概念和绘制方法演示建筑平面图的标注和符号的使用练习绘制建筑平面图讲解建筑平面图的绘制技巧2.4 练习与作业绘制一个简单的建筑平面图熟悉并掌握建筑平面图的标注和符号的使用第三章：建筑立面图的绘制3.1 教学目标了解建筑立面图的基本概念和绘制方法熟悉建筑立面图的标注和符号掌握建筑立面图的绘制技巧3.2 教学内容建筑立面图的基本概念和绘制方法建筑立面图的标注和符号建筑立面图的绘制技巧3.3 教学步骤导入建筑立面图的基本概念和绘制方法演示建筑立面图的标注和符号的使用练习绘制建筑立面图讲解建筑立面图的绘制技巧3.4 练习与作业绘制一个简单的建筑立面图熟悉并掌握建筑立面图的标注和符号的使用第四章：建筑剖面图的绘制4.1 教学目标了解建筑剖面图的基本概念和绘制方法熟悉建筑剖面图的标注和符号掌握建筑剖面图的绘制技巧4.2 教学内容建筑剖面图的基本概念和绘制方法建筑剖面图的标注和符号建筑剖面图的绘制技巧4.3 教学步骤导入建筑剖面图的基本概念和绘制方法演示建筑剖面图的标注和符号的使用练习绘制建筑剖面图讲解建筑剖面图的绘制技巧4.4 练习与作业绘制一个简单的建筑剖面图熟悉并掌握建筑剖面图的标注和符号的使用第五章：建筑透视图的绘制5.1 教学目标了解建筑透视图的基本概念和绘制方法熟悉建筑透视图的标注和符号掌握建筑透视图的绘制技巧5.2 教学内容建筑透视图的基本概念和绘制方法建筑透视图的标注和符号建筑透视图的绘制技巧5.3 教学步骤导入建筑透视图的基本概念和绘制方法演示建筑透视图的标注和符号的使用练习绘制建筑透视图讲解建筑透视图的绘制技巧5.4 练习与作业绘制一个简单的建筑透视图熟悉并掌握建筑透视图的标注和符号的使用第六章：建筑详图的绘制6.1 教学目标了解建筑详图的基本概念和绘制方法熟悉建筑详图的标注和符号掌握建筑详图的绘制技巧6.2 教学内容建筑详图的基本概念和绘制方法建筑详图的标注和符号建筑详图的绘制技巧6.3 教学步骤导入建筑详图的基本概念和绘制方法演示建筑详图的标注和符号的使用练习绘制建筑详图讲解建筑详图的绘制技巧6.4 练习与作业绘制一个简单的建筑详图熟悉并掌握建筑详图的标注和符号的使用第七章：建筑模型的建立7.1 教学目标了解建筑模型的基本概念和建立方法熟悉建筑模型的类型和用途掌握建筑模型的建立技巧7.2 教学内容建筑模型的基本概念和建立方法建筑模型的类型和用途建筑模型的建立技巧7.3 教学步骤导入建筑模型的基本概念和建立方法演示建筑模型的建立过程练习建立建筑模型讲解建筑模型的建立技巧7.4 练习与作业建立一个简单的建筑模型熟悉并掌握建筑模型的建立技巧第八章：建筑图纸的打印与输出8.1 教学目标了解建筑图纸的打印和输出的基本方法熟悉建筑图纸的打印和输出的设置掌握建筑图纸的打印和输出的技巧8.2 教学内容建筑图纸的打印和输出的基本方法建筑图纸的打印和输出的设置建筑图纸的打印和输出的技巧8.3 教学步骤导入建筑图纸的打印和输出的基本方法演示建筑图纸的打印和输出的设置练习建筑图纸的打印和输出讲解建筑图纸的打印和输出的技巧8.4 练习与作业打印和输出一个简单的建筑图纸熟悉并掌握建筑图纸的打印和输出的设置和技巧第九章：建筑制图的规范与标准9.1 教学目标了解建筑制图的规范和标准的重要性熟悉建筑制图的规范和标准的内容掌握建筑制图的规范和标准的应用9.2 教学内容建筑制图的规范和标准的重要性建筑制图的规范和标准的内容建筑制图的规范和标准的应用9.3 教学步骤导入建筑制图的规范和标准的重要性演示建筑制图的规范和标准的内容练习应用建筑制图的规范和标准讲解建筑制图的规范和标准的应用9.4 练习与作业按照建筑制图的规范和标准的要求完成一个建筑图纸熟悉并掌握建筑制图的规范和标准的内容和应用第十章：建筑制图的综合实践10.1 教学目标综合运用所学的建筑制图知识和技巧培养解决实际建筑制图问题的能力提高建筑制图的综合实践能力10.2 教学内容综合运用建筑制图知识和技巧解决实际建筑制图问题的能力提高建筑制图的综合实践能力10.3 教学步骤导入综合实践的重要性演示解决实际建筑制图问题的过程练习综合运用建筑制图知识和技巧讲解提高建筑制图的综合实践能力的方法10.4 练习与作业完成一个综合性的建筑制图项目培养解决实际建筑制图问题的能力提高建筑制图的综合实践能力重点和难点解析重点环节1：CAD建筑制图基础掌握CAD建筑制图的基本概念和术语熟悉CAD建筑制图的操作界面和基本工具掌握CAD建筑制图的基本操作技巧重点环节2：建筑平面图的绘制理解建筑平面图的基本概念和绘制方法熟悉建筑平面图的标注和符号掌握建筑平面图的绘制技巧重点环节3：建筑立面图的绘制理解建筑立面图的基本概念和绘制方法熟悉建筑立面图的标注和符号掌握建筑立面图的绘制技巧重点环节4：建筑剖面图的绘制理解建筑剖面图的基本概念和绘制方法熟悉建筑剖面图的标注和符号掌握建筑剖面图的绘制技巧重点环节5：建筑透视图的绘制理解建筑透视图的基本概念和绘制方法熟悉建筑透视图的标注和符号掌握建筑透视图的绘制技巧重点环节6：建筑详图的绘制理解建筑详图的基本概念和绘制方法熟悉建筑详图的标注和符号掌握建筑详图的绘制技巧重点环节7：建筑模型的建立理解建筑模型的基本概念和建立方法熟悉建筑模型的类型和用途掌握建筑模型的建立技巧重点环节8：建筑图纸的打印与输出理解建筑图纸的打印和输出的基本方法熟悉建筑图纸的打印和输出的设置掌握建筑图纸的打印和输出的技巧重点环节9：建筑制图的规范与标准理解建筑制图的规范和标准的重要性熟悉建筑制图的规范和标准的内容掌握建筑制图的规范和标准的应用重点环节10：建筑制图的综合实践综合运用所学的建筑制图知识和技巧解决实际建筑制图问题的能力提高建筑制图的综合实践能力本文档详细解析了CAD建筑制图的教学教案，包括基础操作、平面图、立面图、剖面图、透视图、详图的绘制，建筑模型的建立，图纸的打印与输出，制图规范与标准，以及综合实践等方面。

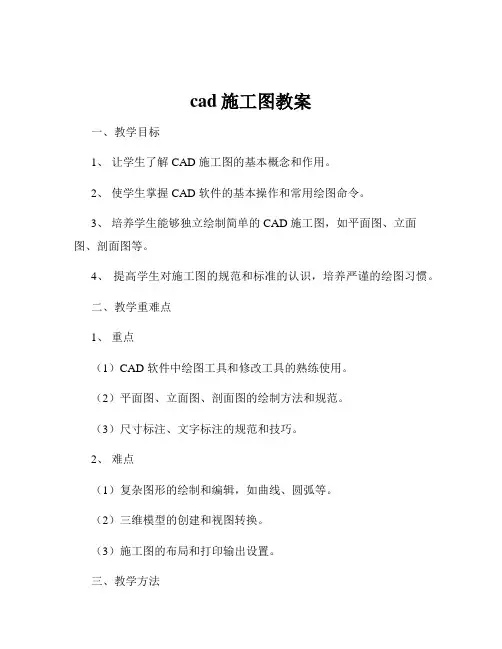

cad施工图教案一、教学目标1、让学生了解 CAD 施工图的基本概念和作用。
2、使学生掌握 CAD 软件的基本操作和常用绘图命令。
3、培养学生能够独立绘制简单的 CAD 施工图，如平面图、立面图、剖面图等。
4、提高学生对施工图的规范和标准的认识，培养严谨的绘图习惯。
二、教学重难点1、重点（1）CAD 软件中绘图工具和修改工具的熟练使用。
（2）平面图、立面图、剖面图的绘制方法和规范。
（3）尺寸标注、文字标注的规范和技巧。
2、难点（1）复杂图形的绘制和编辑，如曲线、圆弧等。
（2）三维模型的创建和视图转换。
（3）施工图的布局和打印输出设置。
三、教学方法1、讲授法通过讲解和演示，向学生传授CAD 施工图的基本知识和绘图技巧。
2、实践法让学生在课堂上进行实际操作，及时巩固所学知识。
3、案例分析法通过分析实际的 CAD 施工图案例，让学生了解施工图的应用和规范。
四、教学准备1、安装好 CAD 软件的计算机教室。
2、多媒体教学设备，用于演示教学内容。
3、教学课件、教案、练习素材等教学资料。
五、教学过程（一）导入（约 10 分钟）通过展示一些精美的 CAD 施工图作品，如建筑平面图、室内装修图等，激发学生的学习兴趣，引出本节课的主题——CAD 施工图。
（二）知识讲解（约 30 分钟）1、 CAD 施工图的概念和作用介绍 CAD 施工图是用 CAD 软件绘制的用于指导施工的图纸，包括建筑、机械、电气等领域。
强调施工图在工程建设中的重要性，是施工人员进行施工的依据。
2、 CAD 软件界面和基本操作打开CAD 软件，向学生介绍软件的界面组成，如菜单栏、工具栏、绘图区、状态栏等。
讲解鼠标和键盘在 CAD 中的操作方法，如鼠标左键选择、右键确认、滚轮缩放等。
演示如何新建、打开、保存 CAD 文件。
3、常用绘图命令直线（LINE）：讲解直线命令的使用方法，包括指定起点和终点绘制直线。
圆（CIRCLE）：介绍圆命令的几种绘制方式，如圆心半径、圆心直径、三点画圆等。
课程名称：计算机辅助设计（CAD）教学对象：大学本科一年级教学时间：2课时教学目标：1. 了解CAD的基本概念、发展历程和应用领域。
2. 掌握CAD软件的基本操作，包括界面、工具栏、菜单栏等。
3. 能够使用CAD软件进行简单的二维图形绘制和编辑。
4. 理解CAD在工程设计和辅助设计中的重要作用。
教学重点：1. CAD软件的基本操作。
2. 二维图形的绘制与编辑。
教学难点：1. CAD软件的复杂性和多样性。
2. 二维图形的精确绘制和编辑。
教学准备：1. 计算机辅助设计软件（如AutoCAD、SolidWorks等）。
2. 学生手册、投影仪、电脑等教学设备。
教学过程：一、导入新课1. 提问：同学们，什么是计算机辅助设计？它在我们的生活中有哪些应用？2. 简要介绍CAD的基本概念、发展历程和应用领域。
二、软件界面及基本操作1. 展示CAD软件的界面，讲解界面布局、工具栏、菜单栏等。
2. 演示CAD软件的基本操作，如新建文件、保存文件、设置绘图单位等。
三、二维图形绘制1. 介绍二维图形绘制的基本方法，如直线、圆、矩形、椭圆等。
2. 演示如何使用CAD软件绘制这些图形，并讲解相关命令和快捷键。
四、二维图形编辑1. 介绍二维图形编辑的基本方法，如移动、复制、旋转、缩放等。
2. 演示如何使用CAD软件编辑这些图形，并讲解相关命令和快捷键。
五、实例分析1. 展示一个简单的二维图形实例，如绘制一个房间的平面图。
2. 分析绘制过程，讲解如何运用所学知识完成图形的绘制和编辑。
六、课堂练习1. 分组进行课堂练习，要求学生使用CAD软件绘制一个简单的二维图形。
2. 教师巡回指导，解答学生疑问。
七、总结与拓展1. 总结本节课所学内容，强调CAD软件的基本操作和二维图形绘制与编辑的重要性。
2. 拓展：介绍CAD软件在工程设计和辅助设计中的应用，鼓励学生课后自学相关内容。
教学反思：1. 本节课通过讲解、演示和练习相结合的方式，使学生掌握了CAD软件的基本操作和二维图形绘制与编辑方法。

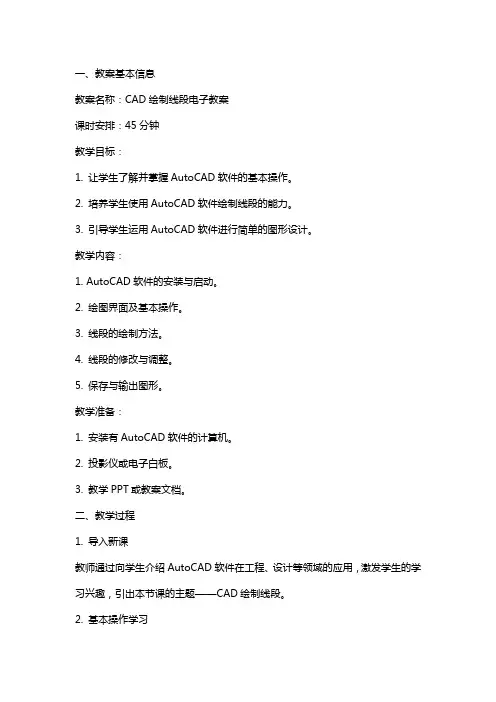

一、教案基本信息教案名称：CAD绘制线段电子教案课时安排：45分钟教学目标：1. 让学生了解并掌握AutoCAD软件的基本操作。
2. 培养学生使用AutoCAD软件绘制线段的能力。
3. 引导学生运用AutoCAD软件进行简单的图形设计。
教学内容：1. AutoCAD软件的安装与启动。
2. 绘图界面及基本操作。
3. 线段的绘制方法。
4. 线段的修改与调整。
5. 保存与输出图形。
教学准备：1. 安装有AutoCAD软件的计算机。
2. 投影仪或电子白板。
3. 教学PPT或教案文档。
二、教学过程1. 导入新课教师通过向学生介绍AutoCAD软件在工程、设计等领域的应用，激发学生的学习兴趣，引出本节课的主题——CAD绘制线段。
2. 基本操作学习教师讲解并演示AutoCAD软件的安装与启动方法，让学生跟随操作，确保每位学生都能熟练掌握。
3. 绘图界面及功能介绍教师讲解AutoCAD软件的绘图界面，包括菜单栏、工具栏、命令行等，并介绍基本绘图命令及其功能。
4. 线段绘制练习教师引导学生利用AutoCAD软件绘制线段，讲解线段的绘制方法，如输入坐标、使用工具等。
学生在教师的指导下进行练习，巩固所学知识。
5. 线段修改与调整教师讲解线段的修改与调整方法，如删除、移动、缩放等，并让学生实际操作，掌握这些命令的使用。
6. 课堂总结教师对本节课的内容进行总结，强调绘制线段的基本方法和注意事项。
三、课堂练习1. 让学生独立完成一个简单的线段绘制练习，如绘制一个矩形、三角形等。
2. 教师挑选几位学生的作品进行展示，并点评，指出其中的优点和不足。
四、课后作业1. 学生回家后，利用AutoCAD软件绘制一个自己的作品，如房间布局、简单的机械零件等。
2. 教师在下节课开始时，收集学生的作品，进行点评和反馈。
五、教学反思教师在课后对自己的教学进行反思，总结教学过程中的优点和不足，针对性地调整教学方法，以提高教学效果。
关注学生的学习进度和需求，不断优化教学内容，确保学生能够熟练掌握CAD绘制线段的知识和技能。
CAD教课设计讲课日期第1周讲课时数2教课单元（教课章、节或主题）：第一章AutoCAD2006 概括讲课方式讲解式、实训式教课目的（知识目标、能力目标、感情目标）：CAD2006 的启动和退出；CAD2006 的工作界面；CAD2006 的基本操作；基本绘图及系统设定。
教课要点：CAD2006 的基本操作；基本绘图及系统设定。
教课难点：CAD2006 系统设定。
教具：计算机教课手段：计算机教课步骤：CAD2006 的启动和退出；CAD2006 的工作界面；CAD2006 的基本操作：包含图形文件管理、命令的调用和履行方式等基本绘图及系统设定：包含图层的设定、状态栏各按钮的设定等教课过程板书或旁注一、 CAD2006 的启动方法：1、开始——程序2、快捷图标3、 windows 资源管理器翻开二、 CAD2006 的退出方法：1、文件——退出2、标题栏右侧封闭按钮3、 windows 任务栏图标，在控制菜单中封闭三、 CAD2006 的工作界面主要由：标题栏、菜单栏、工具栏、状态栏、命令窗口、绘图区、用户坐标系、转动条等1、背景颜色的设置：工具——选项——显示——颜色——应用并封闭。
2、面板的翻开与封闭： dashboard/工具——选项板——面板四、 CAD2006 的基本操作1、新建图形文件： new/ 文件——新建 /标准工具栏图标 /快捷键 ctrl+ n2 、翻开已有文件： open/文件——翻开 /标准工具栏图标 / 快捷键 ctrl+o3、多个窗口间的切换：ctrl+tab/ctrl+f64、保留目前文件图形：save/qsave/标准工具栏图标/快捷键 ctrl+ s5、 CAD2006 命令的调用和履行方式⑴利用键盘输入命令名称或命令缩写字符⑵单击下拉菜单或快捷菜单中的选项⑶单击工具栏中的对应图标⑷重复履行前一次命令回车 /空格键⑸撤消键esc五、 CAD2006 图形显示控制1、窗口缩放：zoom/视图——缩放2、平移： pan/p/视图——平移教课过程板书或旁注3、俯视图： dsviewer/ 视图——俯视图六、 CAD2006 协助绘图工具的设置1、捕获和栅格2、正交3、极轴和极轴追踪4、对象捕获和对象捕获追踪5、 DYN 动向输入指针输入设置七、基本绘图及系统设定1、设置图纸幅面：limits/ 格式——图形界线2、设定绘图单位：units/格式——单位3、设置图层：layer 或 la/格式——图层例：图层的冻结与图层的锁定等八、系统的设定工具——选项/options/ 单击右键——选项作业与思虑题：课后思虑与练习题课后剖析与小结：经过本节课学习使学生掌握了CAD2006的启动和退出；CAD2006 的工作界面； CAD2006 的基本操作：包含图形文件管理、命令的调用和履行方式等；基本绘图及系统设定：包含图层的设定、状态栏各按钮的设定等。
CAD-(教案)全部第 1、2 课时第 3、4 课时第 5、6 课时图标位置：在“标准工具栏”中。
输入命令：Qsave↙（2）另存为”命令下拉菜单：【文件】→【另存为】→弹出“图形另存为”对话框。
输入命令：Saveas↙4. 关闭图形：下拉菜单：【文件】→【关闭】。
图标位置：单击图形文件右上角的“关闭”按钮。
输入命令：close↙5．打开已有图形：下拉菜单：【文件】→【打开】。
图标位置：在“标准工具栏”中。
输入命令：Open↙三、坐标表示方法1．绝对直角坐标表示方法：x，y2．绝对极坐标表示方法：距离<角度3．相对直角坐标表示方法：@x，y4．相对极坐标表示方法：@距离<角度小结本次课主要通过上机练习，使同学们对CAD工作界面有个更直观的了解，同时进第 7、8 课时图标方式：键盘输入方式： LINE2．操作过程：命令：Line （回车）指定第一点：（输入一点作为线段的起点）指定下一点或[放弃（U）]：指定下一点或[放弃（U）]：指定下一点或[闭和（C）/放弃（U）]：二、圆绘制命令1．命令调用方式：命令行：菜单方式：【绘图】→【圆】图标方式：键盘输入方式：CIRCLE2．操作过程：AutoCAD 2006提供了6种绘制圆的方法（1）圆心、直径法命令：CIRCLE指定圆的圆心或[三点(3P)/两点(2P)/相指定圆上的第一个点：_tan 到（利用捕捉方式选择与圆相切的第一条直线）指定圆上的第二个点：_tan 到（利用捕捉方式选择与圆相切的第二条直线）指定圆上的第三个点：_tan 到（利用捕捉方式选择与圆相切的第三条直线）三、圆弧绘制命令1．命令调用方式：菜单方式：【绘图】→【圆弧】（如图2-5所示）图标方式：键盘输入方式：ARC2．操作过程：圆弧的画法有多种，最常用的有以下3种方法（1）三点法命令：ARC指定圆弧的起点或[圆心(C)]：（输入圆弧起点）第 9、10 课时教学过程一、构建选择集的方式1．点选：用光标点取要选择的对象。
CAD教案图案填充与编辑一、教学目标1. 让学生了解图案填充的基本概念和作用。
2. 培养学生掌握图案填充的的操作方法。
3. 使学生能够熟练运用图案填充编辑功能进行图形调整。
二、教学内容1. 图案填充的概念与作用2. 图案填充的类型及设置3. 图案填充的操作步骤4. 图案填充的编辑功能5. 典型实例讲解与练习三、教学重点与难点1. 教学重点：图案填充的概念、类型及设置，图案填充的操作步骤，图案填充的编辑功能。
2. 教学难点：图案填充的高级设置，图案填充编辑功能的应用。
四、教学方法1. 讲授法：讲解图案填充的基本概念、类型及设置。
2. 演示法：展示图案填充的操作步骤和编辑功能应用。
3. 练习法：让学生通过实际操作练习，掌握图案填充的技巧。
4. 问答法：解答学生在学习过程中提出的问题。
五、教学过程1. 导入：通过展示实际案例，引出图案填充的概念和作用。
2. 新课讲解：讲解图案填充的类型及设置，演示图案填充的操作步骤。
3. 课堂练习：让学生动手实践，进行图案填充操作。
4. 练习讲评：解答学生在练习过程中遇到的问题，总结操作技巧。
5. 图案填充编辑功能讲解：演示图案填充的编辑功能及其应用。
6. 课堂练习：让学生利用图案填充编辑功能进行图形调整。
7. 练习讲评：解答学生在练习过程中遇到的问题，总结操作技巧。
8. 总结与拓展：回顾本节课所学内容，布置课后作业，鼓励学生进行图案填充创作。
六、教学评价1. 课堂练习：评估学生在课堂练习中对图案填充的掌握程度。
2. 课后作业：布置与图案填充相关的课后作业，收集并评估学生的完成情况。
3. 小组讨论：组织学生进行小组讨论，分享彼此在图案填充中的应用经验。
4. 教师评价：根据学生的表现，给予及时的反馈和评价。
七、教学案例1. 案例一：简单的矩形图案填充2. 案例二：复杂的多边形图案填充3. 案例三：渐变图案填充效果实现4. 案例四：图案填充在实际工程中的应用八、课后作业1. 练习一：利用图案填充对给定的图形进行填充。
建东职业技术学院
教师授课教案
2016 / 2017学年第二学期
课程名称建筑CAD
课程代码 04030101
课程学分 2
任课教师黄良正
授课班级 16工程管理、市政、监理、造价
起止周数 1—14
每周时数 2
教师授课教案
No 1
教师授课教案
No 2
教师授课教案
No 3
教师授课教案
No 4
时间分配教学主要内容教学方法15
15
10 10 10
◆
四、圆
调出命令的方法：
◆命令行输入：“CIRCLE”或“C”；
◆菜单栏：【绘图】→【圆】；
◆点击绘图工具栏中的“”按钮。
五、圆弧
调出命令的方法：
◆命令行输入：“ARC”或“A”；
◆菜单栏：【绘图】→【圆弧】；
◆点击绘图工具栏中的“”按钮。
六、文字
设置文字样式
标注单行文字
调出命令的方法：
◆命令行输入：“DTEXT”或“DT”；
◆菜单栏：【绘图】→【文字】→【单行文字】；
◆点击文字工具栏中的“”按钮。
总结：通过本次课程的讲解，让学生熟悉建筑平面图门和窗的画法，掌握文
字标注的方法。
操作演示
上机练习操
作
小结
课后小结
教师授课教案
No 5
15 15
10
10
10
总结：通过讲解文字编辑命令，让学生掌握文字编辑的运用及平面图的文字标准方法。
讲授
课堂讨论案例分析
上机练习操
作
课后小结
No 6
No 7
No 8
２．绘制装饰线
本立面图中墙体立面装饰为刷浅蓝色涂料，在楼层分隔处设有水平装饰线，在墙面凹凸变化处也设有分界线。
操作步骤：
（１）绘制每层之间水平分隔贯通的装饰线。
水平分隔贯通的装饰线为两条平行线，线宽为
１００，装饰线的上边线标高恰在每层楼板顶面高度处。
设置好多线样式，输入“多线”命令，绘制多线在首层楼板顶面标高处，即距离地坪线高度为３７５０。
用“分解”命令将多线分解，删除与窗户交界处；再用“复制”命令绘制出其他层的水
平分隔贯通装饰线和首层墙面的装饰线。
最后绘制好的水平分隔贯通装饰线如图３２７所示。
完成单个的门绘制后，查找门辅助线网格中的每个门的位置，通过【复制】命令得到立面图中的所有门。
课题六标注标高
１图块的创建和插入
在建筑工程制图中，有许多图形对象（如门、窗、标高符号和定位轴线符号等）需要大量重复运用，可以将它们定义成图块以方便操作。
图块是将众多小图形组合在一起所形成的图形对象集合。
根据绘图需要可以将块插入到任意指定位置，还能对它们进行缩放、镜像和旋转等操作。
图块除了起到方便绘图的作用以外，还能在一定程度上节省存储空间。
（１）块定义。
“块定义”又称内部块，通过块定义创建的图块只能在当前文件当中使用，不能插入到别的文件中。
（２）写块。
“写块”又称外部块，是将块以文件的形式存入到指定位置中，可以在任何图形文件中插入使用。
总结：通过训练立面图屋顶和室外设施的画法；达到掌握相关命令的知识。
No 9
No 11
No 12
No 13
复习提问：剖屋面屋顶的绘制方法？
新课导入：如何进行信息查询？
课题六完成剖面图绘制
1、标注尺寸
设置尺寸标注样式。
执行【格式】→【标注样式】菜单命
令，弹出“标注样式管理器”对话框，如图４２６所示。
单击“修改”按钮，弹出“修改标注样式：Ｓｔａｎｄａ
ｒｄ”对话框
2绘制标高
单击绘图工具栏中的【ＬＩＮＥ（直线）】按钮，绘
制一个等腰三角形的标高符号；单击绘图工具栏中【ＭＴＥＸ
Ｔ（多行文字）】按钮，在标高上方注写标高文字；单击修改
工具栏中的【ＣＯＰＹ（复制）】输入文字、比例、插入图
框
3标注图名和比例。
单击绘图工具栏中的【ＭＴＥＸＴ（多行文字）】按钮，
为住宅楼剖面图标注图名和比例；；
4添加图框和标题。
No 14。
