常见纸板问题及解决方案
现在瓦楞纸箱的制作工艺越来越精良，但是在实际生产中还是存在很多品质问题。

对于广大纸箱生产厂家，解决纸板问题是提高纸箱成品质量的关键。

“搓板状”纸板
随着瓦楞芯纸波纹的起伏，面纸在纸板的表面上做不平坦的蹦紧，
形如“搓板”亦称“搓板状”纸板，它的成型原因是：
糊的粘度过大，或上糊量过多。

当楞峰与面纸粘合受到压力时，多
余的浆糊被挤出而附到楞峰的两侧，在楞峰的宽度上形成一个比实际所需要宽得多的涂糊区域，随着糊液的干燥而收缩，使面纸在瓦楞峰两侧被拉下陷，形成“搓板”而在表面上露出楞痕。

克重较高的纸，其刚性较大，
可抵抗这种收缩拉力，下陷量就要少些，故在使用较薄或克重较小的面纸时，要注意减少上糊量，即要将糊辘与刮糊辘的间隙调小一些，以减少“搓板”现象的发生。

瓦楞辊磨损以后，其楞峰半径增大。

因而易吸收更多的粘合剂，就
容易导致“搓板”现象的发生。

糊辘与下瓦楞辊的速度不协调，因而粘合剂集中到楞肩的一侧，引
起面纸在一侧收缩。

面纸的含水率过高，在粘合剂干燥以后，引起面纸的收缩下陷。

纸板曲翘
纸板曲翘是指纸板在较大的范围内凸起或凹下。

有一种纸板曲翘叫“正向曲翘”，又称“向上曲翘”，即纸板向面纸一侧凸起。

反之是“反向
曲翘”。

一边凸起，另一边凹下，是“S型曲翘”，以纸板对角线为轴展开
专注下一代成长，为了孩子。

瓦楞纸板各种常见纸病的解决方案一、压线破损1．里纸破裂原因分析：①里纸质次，太薄；②里纸脱水严重无韧性；③压线凸轮楞角不圆滑；④压痕过深。

解决方法：①更换里纸或适当调浅压痕深度；②里纸可不经过预热器；③更换弧形压线轮或打磨光滑凸轮楞角；④适度调整压线深度。

2．面纸破裂原因分析：①面纸质次；②压痕线过深；③压痕凹轮太深不圆滑；④压线调节装置失灵；⑤纸板过于。

解决方法：①对面纸喷蒸汽，增大涂胶量并适当提高烘干机车速；②调浅压线；③更换压痕凹轮或打磨；④修正压线调节装置后再生产；⑤适当提高烘干机车速，关闭部分烘干机热源。

3．里面纸均破裂原因分析：①压痕太深；②纸板干脆；③纸次无韧性。

解决方法：①适当调浅压线；②提高烘干机车速；③更换瓦纸或对其喷蒸汽。

二、压线折痕凹凸不平且深浅不均原因分析：①压线太浅；②压线调节装置失灵；③压线轮变形；④压线凸轮磨损严重，生产中未考虑磨损程度，仍按常规操作。

解决方法：①调深压线至里面纸不破裂且折后压线清晰平直为宜；②校正维修压线调节装置至正常；③更换压线轮；④视压线程度适度深调。

三、压线折后面纸破裂原因分析：①面纸质次；②烘干机车速过慢，纸板脱水严重，面纸失去韧性。

解决分析：①更换面纸；②提高烘干机车速。

四、纸板成型后断裂原因分析：①瓦纸质次；②纸板过分干燥；③成型工序设备调节不当；④压线太浅，瓦楞未压扁或成型后折叠摇盖时高强瓦楞将面纸撑破，瓦楞随之断裂。

解决方法：①更换瓦纸；②保证纸板含水量在10±3左右；③注意成形各工序的设备调节并调至最佳状态；④烘干机加速并加大涂胶量，压线调深。

五、纵切毛边原因分析：①分纸刀已钝或刀刃有缺口；②上下刀咬合过深；③上下刀之间有间隙。

解决方法：①打磨或更换新刀；②调节上下刀重合至最佳状态；③将上下两刀靠紧，用手转动刀轮，灵活不伤刀为宜。

六、横切纸板拖尾原因分析：①横刀已钝；②横切刀上下两片咬合不正，纸板切不断的部位在机械力作用下带起撕裂的面瓦纸；③横切机瞬时加速调节不当，引起阻纸。

纸箱印刷常见故障及解决方案｜太全面了现在中小型的包装，如啤酒、饮料、果品等食品纸箱，采用白板纸进行彩色印刷越来越多。

纸箱的这种预印工艺，比用楞纸板直接进行印刷的质量有较大提高，且版面印刷结构和印刷适应性也更广阔了。

但是，同其它印刷工艺一样，用胶印机或凸版印刷机印刷各种纸箱面纸或纸盒、袋产品，也不可避免遇到一些故障问题，影响产品质量。

所以，正确认识和了解印刷过程中若干故障现象，把好印刷操作和工艺技术关，才能更好地提高生产效率和产品质量。

一印刷压力不适引起的墨杠现象第一情况：当胶印滚筒轴承严重磨损时，由于过大的滚筒离让产生，使滚筒表面滑动摩擦而引起墨杠痕迹的出现；第二种情况：由于采用硬包衬，压印过程中因滑动现象的产生而引起墨杠；第三种情况：滚筒齿轮磨损严重，滚筒中心距过大，以致齿轮侧隙太大，使滚筒合压后齿轮产生颤动，滚筒表面发生滑动摩擦而引起墨杠；第四种情况：印版滚筒和橡皮布滚筒间的压力太大，以致橡皮布受挤压作用，形成较大的摩擦滑动，使版面网点纵向变形扩大而造成墨杠。

对上述情况应通过更换滚筒轴承、调整包衬垫料特性、缩小滚筒中心距，使齿轮的啮合侧隙小于0．1mm；按设备的规范要求，定好衬垫厚度，避免压力过大情况的出现，以防止墨杠现象的产生。

二滚筒咬牙不良引起的套印不准故障故障问题：当滚筒咬牙的牙面出现磨损、变形，咬牙压力存在不均匀、不足情况时，印张进入咬牙后在压印中容易产生滑移现象，造成产品套印不准，尤其是印刷版面受墨面积大，油墨粘度也大的情况下，更容易出现套印不准现象。

解决办法：将磨损厉害的咬牙拆下更换上新的咬牙，将咬纸压力不均、不足的咬牙，进行调整校正使它的整个牙面紧咬纸边；对油墨粘稠度过大的，采用助剂进行适度的稀释调整，降低油墨的粘度；对印刷专色油墨可通过将油墨色相适当调深一点，使印刷墨层减薄一点，这样既可降低油墨粘性，又能达到符合印刷色相·的要求。

此外，还可适当减轻印刷压力，防止印张在压印中因滑移而造成套印不准。

纸箱、纸板存在质量问题解决方法纸箱、纸板质量的好坏是企业的生命，也那时各企业各项管理工作的综合反映，必须加强领导、加强管理、坚持质量第一。

纸箱质量的好坏主要取决于瓦楞纸板、纸箱和高质量的成型工艺――印刷、开槽、压线、钉箱等。

随着纸箱行业竞争的日益激烈，客户对纸箱质量要求越来越高，这就是要求纸箱生产厂家不断提高产品质量，杜绝各种质量事故的发生，力争质量零缺陷，适应市场要求，争取良好的经济效益和社会效益。

一、纸箱、纸板存在的质量问题及产生的原因根据我们多年对纸箱质量问题的调查研究和行业统计资料分析发现，纸箱、纸板经常出现以下质量问题：1、纸箱尺寸不准确纸箱的设计、加工都离不开尺寸。

纸箱尺寸分内径尺寸、外径尺寸、加工尺寸。

内径尺寸必须保证内装物的最大尺寸再加3-5mm；外径尺寸也必须满足集装箱、火车车厢、卡车装运的要求；加工尺寸与内径尺寸、外径尺寸、纸板厚度有关。

尺寸大小马虎不得，搞错了，加工出的纸箱也就成了一批废品，造成经济损失。

2、版面印刷质量差纸箱表面印刷，一般采用文字、数字印刷较对多，很容易产生字母、数字排列不整齐，大小不一、上下歪斜、不规范、不标准，出现问题又未得到及时纠正和版面校对、勘误，让产品带着质量问题流入市场，导致整批纸箱报废。

版面印刷模糊，颜色深浅不一和跑版，也直接影响纸箱美观及质量。

跑版颜色深浅不一，主要是对水墨的粘度控制不好，传墨状态、送纸状态不稳定，纸板的平整度不好所造成。

版面模糊，大部分是由于印刷压力过大，版面上多余的印刷痕迹所致，需要在印刷工序中重点进行控制。

好的印刷纸板，其产品整体效果好，也会得到用户的好评。

3、纸箱摇盖撕裂纸箱摇盖耐折度是纸箱质量的一个重要指标，在使用中客户要求非常严格，摇盖向里、外下折180度5次，里、外面纸都不得有折裂。

这就需要控制好原材料的质量，不使用粗糙和抵挡瓦楞原纸，因为这样的瓦楞原纸可能会导致摇盖折叠时发生断裂，令纸和纸板不平，也是造成摇盖断裂的主要原因，因此在生产中一定要控制好纸和纸板的含水率，防止摇盖断裂。

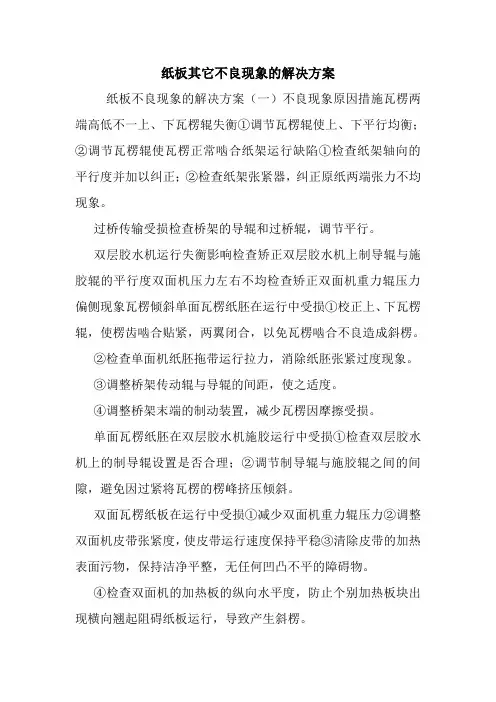

纸板其它不良现象的解决方案纸板不良现象的解决方案（一）不良现象原因措施瓦楞两端高低不一上、下瓦楞辊失衡①调节瓦楞辊使上、下平行均衡；②调节瓦楞辊使瓦楞正常啮合纸架运行缺陷①检查纸架轴向的平行度并加以纠正；②检查纸架张紧器，纠正原纸两端张力不均现象。

过桥传输受损检查桥架的导辊和过桥辊，调节平行。

双层胶水机运行失衡影响检查矫正双层胶水机上制导辊与施胶辊的平行度双面机压力左右不均检查矫正双面机重力辊压力偏侧现象瓦楞倾斜单面瓦楞纸胚在运行中受损①校正上、下瓦楞辊，使楞齿啮合贴紧，两翼闭合，以免瓦楞啮合不良造成斜楞。

②检查单面机纸胚拖带运行拉力，消除纸胚张紧过度现象。

③调整桥架传动辊与导辊的间距，使之适度。

④调整桥架末端的制动装置，减少瓦楞因摩擦受损。

单面瓦楞纸胚在双层胶水机施胶运行中受损①检查双层胶水机上的制导辊设置是否合理；②调节制导辊与施胶辊之间的间隙，避免因过紧将瓦楞的楞峰挤压倾斜。

双面瓦楞纸板在运行中受损①减少双面机重力辊压力②调整双面机皮带张紧度，使皮带运行速度保持平稳③清除皮带的加热表面污物，保持洁净平整，无任何凹凸不平的障碍物。

④检查双面机的加热板的纵向水平度，防止个别加热板块出现横向翘起阻碍纸板运行，导致产生斜楞。

纸板不良现象的解决方案（二）不良现象原因措施瓦楞局部凹陷瓦楞原纸局部含水量过多或过少①调节芯纸预加热器或预调节喷淋的机能，可以获得一定程度的改善②对于含水量比差很大的原纸，调节温湿度机能无效时，应更换瓦楞原纸。

由于瓦楞辊存在某种缺陷所致①检查滚筒表面，如有污物附着及时予以清除。

②检查上、下瓦楞辊之间的平行度，如有异常及时校正。

③检查瓦楞辊的压力是否正常，如果压力不足应加大滚筒的啮合力度指状导向板的故障因素①检查指状导向装置，如发现有松动或移位，及时校正紧固②指状导板如有污物附着、弯曲变形、位置偏斜或磨损残缺，应及时处理，分别进行清洗、矫正或更换。

芯纸楞峰破碎瓦楞辊表面的障碍所致①清除瓦楞辊表面污物，同时校正上、下瓦楞辊之间的平行度②检查滚筒表面局部受损部位，及时将凸起不平的地方锉平磨光；如果是由于过多的经常使用幅宽规格窄小的原纸使滚筒中部超常磨损，可用金刚砂打磨滚筒的两端，使楞齿保持轴向平行。

只要干货！纸箱生产常见问题与解决办法1水墨印刷方面1.1 印刷拖脏故障原因：1．水墨不干或水墨膜层太厚；2．底层水墨膜层不均匀；3．过高的表面张力致水墨不易干燥排除办法：1．提高干燥速度；3．测量调整网纹辊、印版和压力辊间压力、轴的平行度；4．更换溶剂，减少水墨膜层厚度，或增加干燥能力1.2 糊版、堵版故障原因：1．印版太浅；2．印刷压力太大；3．供墨量太多；4．水墨粘度太高；5．水墨干燥速度过快排除办法：1．加深印版；2．调整印刷压力；3．降低供墨量；4．降低水墨的粘度；5．降低干燥速度1.3 叠色不良故障原因：1．多色套印中印后面的颜色时，前一色未干；2．后印的颜色使前一色发生剥离现象；3．后印的色叠印不上去排除办法：1．提高第一色干燥速度；2．降低后印色墨的粘度或降低印刷压力；3．降低后一色的粘度或提高其附着力1.4 印刷针孔或鱼眼故障原因：1．加消泡剂过多或消泡剂与水墨不溶；2.承印材表面张力过大；3.水墨泡沫或微沫过多排除办法：1．更换水墨或加没有消泡剂的新鲜水墨；2.加入合适的添加剂；3.除去泡沫或更换水墨1.5 颜色太浅故障原因：1．水墨的粘度太低；2．网纹辊网线太细；3网纹辊磨损或未清洗干净；4．上墨量太小排除办法：1．提高水墨的粘度；2．调换粗网线的网纹辊；3．换用新的网纹辊或对网纹辊进行彻底清洗；4．降低传墨辊或刮墨刀的压力或加快印刷速度。
