生成树协议的实验报告

一、实验目的①理解生成树协议STP和RSTP的原理②掌握STP和RSTP的配置方法以及在冗余链路设计中应用二、实验思想根据实验原理图及拓扑图，选择两台主机作为测试机器，两台为配置机器，先在两台配置机上设置跨交换机相同VLAN间的通信，而测试机用于测试两机能否PING通。

若能，则进行下一步实验，即配置生成树。

(交换机1与交换机2之间有L1、L2两冗余链路，分别连接在端口f0/8和f0/10上，其中设置f0/8为根端口；两测试机器分别连接在交换机1、交换机2的f0/20上)三、拓扑图四、实验内容1.实现跨交换机相同VLAN间通信：（1）.在两测试主机上都拔掉配置线（上）或者禁用本地连接1，再分别设置本地连接2的IP地址172.16.12.x、子网掩码255.255.255.0、默认网关172.16.12.xxx（2）.在交换机1和交换机2上进行如下设置：(配置主机拔掉测试线【下】或者禁用本地连接2)配置命令：Switch#show vlan //查看vlan信息Switch#configure terminalSwitch(config)#no vlan ID //删除非默认vlanSwitch(config-vlan)#endSwitch#show vlanSwitch#configure terminalSwitch(config)#vlan 10 //创建vlan10Switch(config-vlan)#endSwitch#show vlanSwitch#configure terminalSwitch(config)#interface f0/8 //指定端口f0/8Switch(config-if)#switchport access vlan 10//把这个接口分配给VLAN10Switch(config-if)#switchport mode trunk //定义该端口为trunk端口Switch(config-if)#endSwitch#configuer terminalSwitch(config)#interface f0/10Switch(config-if)#switchport access vlan 10 Switch(config-if)#switchport mode trunk Switch(config-if)#endSwitch#configure terminalSwitch(config)#interface f0/20Switch(config-if)#switchport access vlan 10 Switch(config-if)#endSwitch#copy running-config startup-config //保存配置（3）.在两测试机上互相PING 对方IP 地址2. 配置生成树（1）.在交换机1上进行如下设置：Switch1#show spanning-treeSwiitch1#show spanning-tree interface fastethernet 0/2Switch1#configure terminalSwitch1(config)#spanning-treeSwitch1(config)#endSwitch1#show spanning-treeSwitch1#show spanning-tree interface fastethernet 0/2Switch1#configure terminalSwitch1(config)#spanning-tree mod stp //指定生成树模式为STP模式Switch1(config)#endSwitch1#show spanning-treeSwitch1#configure terminalSwitch1(config)#spanning-tree priority 4096 //将交换机1的优先级设置为4096，则交换机1为根交换机Switch1#configure terminalSwitch1(config)#interface f0/2Switch1(config)#spanning-tree port- priority 64 //将端口2的优先级设为64，即根端口Switch1(config)#endSwitc1h#show spanning-treeSwitch1#copy running-config startup-config（2）.在交换机2上进行如下设置：Switch2#configure terminalSwitch2(config)#spanning-tree //开启生成树协议Switch2(config)#spanning-tree mode stp //制定生成树模式为STP模式Switch2(config)#endSwitch2#copy running-config startup-configSwitch2#show spanning-treeSwitch2#show spanning-tree interface fastethernet 0/2Switch2#show spanning-tree interface fastethernet 0/11比较两次的显示结果会发现，前面的STP状态是Disable，后面的STP状态是Enable且STP版本是STP，即说明开启了生成树协议。

实验三生成树协议STP1、项目目的理解生成树协议STP的原理及配置。

2、项目描述在网络建设中，为了提高网络的可靠性，网络管理员用两条链路将交换机互连，现要在交换机上做适当配置，使网络避免环路。

本项目以两台3560交换机为例，两台交换机分别命名为：SwitchASwitchB。

PC0和PC1在同一个网段，假设IP地址分别为：192.168.1.1 ，192.168.1.2 ，子网掩码为：255.255.255.03、实现功能使网络在有冗余链路的情况下避免环路的产生，避免广播风暴等。

4、项目拓扑生成树如图所示。

5、项目设备思科3560交换机（2台）、PC机（2台）。

6、项目步骤（1）在SwitchA查看生成树情况，用show spanning-tree brief命名输出。

（2）在SwitchB查看生成树情况，用show spanning-tree brief命名输出。

验证测试：在SwitchA上的Fa0/24端口处于BLK状态，分析原因？（3）修改SwitchA的BID优先级，让SwitchA成为Root Bridge。

设置交换机SwitchAr优先级为4096，数值最小的交换机为根交换机（也称根桥）交换机SwitchBr优先级采用默认优先级（32768），因此SwitchA将成为根交换机。

SwitchA(config)#spanning-tree vlan 1 priority 4096（4）在SwitchA上查看show spanning-tree 命名输出结果。

（5）在SwitchB上查看show spanning-tree 命名输出结果。

验证测试：在SwitchB上的Fa0/23端口处于BLK状态，分析原因？（6）如果将SwitchB的Fa0/23和Fa0/24的状态调换过来，可能通过修改什么参数来实现？可以在SwitchA降低接口优先级来实现。

SwitchA(config)#int fa0/24SwitchA(config-if)#spanning-tree vlan 1 port-priority 112（7）修改后，在SwitchA查看show spanning-tree 命名输出结果。

计算机网络实习报告八生成树配置第一篇：计算机网络实习报告八生成树配置实验八生成树配置—生成树协议STP一．实验目的理解生成树协议STP的配置及原理二．实验环境两台交换机switchA和switchB，用两条链路将交换机互连，pc1与pc2在同一个网段。

三．实验内容步骤1.在每台交换机上开启生成树协议。

过程：首先进入全局配置模式通过spanning-tree语句开启生成树模式，然后进行验证生成树协议已经开启。

步骤2.设置生成树模式。

过程：通过spanning-tree语句设置生成树模式为STP （802.1D），并且通过了验证。

步骤3.设置交换机的优先级。

过程：设置交换机switchA的优先级为4096，数值最小的交换机为根交换机（也称根桥），交换机switchBde 优先级采用默认优先级（32768），因此switchA将成为根交换机。

然后通过了验证。

步骤4.综合验证测试。

A．验证交换机switchB的端口F0/1和F0/2状态。

过程：我们这组用的是交换机switchB，显示switchB的端口fastthernet0/1的状态后发现两个端口均处于阻塞状态，一直搞不清楚是为什么，所以也耽误了很长的时间，最后老师指导说有可能是前面同学的实验导致的结果，然后删除了所有状态，进行重新实验，最后使switchB的端口1处于转发状态，端口2处于阻塞状态。

B．验证网络拓扑发生变化时，ping的丢包情况。

从主机pc1到pc2（用连续ping），然后拔掉switchA与switchB的端口F0/1之间的连线，观察丢包情况，显示丢包数为30个。

C．验证网络拓扑发生变化时，交换机switchB的端口2的状态变化，并观察生成树的收敛时间。

四．实验总结通过本次实验，我理解了相关生成树协议SIP的配置及原理。

实验中主要是端口1 和端口2的状态浪费了很多时间，导致后面的验证总是不正确，最后把以前的设置全部清除后重做才使实验正确，所以以后做实验必须严谨。

一、实验目的1. 理解生成树协议（STP）的基本原理和工作机制；2. 掌握生成树协议的配置方法；3. 通过实验验证生成树协议在网络中的实际应用效果。

二、实验环境1. 实验设备：两台华为S5700交换机、两台PC机；2. 实验软件：华为网络设备仿真软件；3. 实验拓扑：两台交换机通过一条物理链路连接，两台PC机分别连接到两台交换机上。

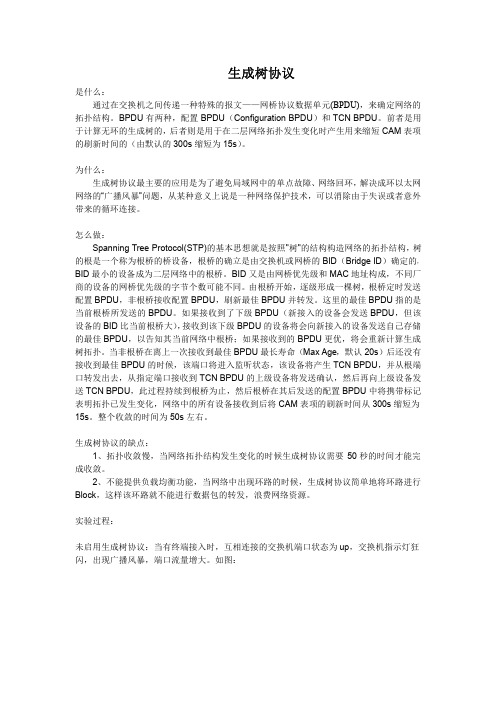

三、实验原理生成树协议（Spanning Tree Protocol，STP）是一种用于在网络中消除环路并实现冗余链路备份的协议。

当网络中出现环路时，STP会阻塞部分端口，形成一个没有环路的树形结构，确保网络的高可用性和容错能力。

STP通过交换机之间的BPDU（Bridge Protocol Data Unit）报文进行信息交互，选举根网桥，并确定每个交换机的根端口和指定端口。

根端口是连接到根网桥的端口，指定端口是连接到同一VLAN且路径最短的端口。

其余端口被阻塞，不参与数据转发。

四、实验步骤1. 配置交换机名称和密码；2. 配置交换机接口；3. 配置VLAN；4. 配置STP；5. 验证STP配置效果。

五、实验过程1. 配置交换机名称和密码```bashS1>display versionS1>sysname S1S1>display versionS1>enableS1#configure terminalS1(config)#username admin password simple 123456 S1(config)#exit```2. 配置交换机接口```bashS1>display ip interface briefS1#interface GigabitEthernet0/0/1S1(config-if)#ip address 192.168.1.1 24S1(config-if)#exitS1#interface GigabitEthernet0/0/2S1(config-if)#ip address 192.168.1.2 24S1(config-if)#exit```3. 配置VLAN```bashS1>display vlanS1#vlan 10S1(config-vlan)#name VLAN10S1(config-vlan)#exitS1#interface GigabitEthernet0/0/1S1(config-if)#port link-type access S1(config-if)#port default vlan 10 S1(config-if)#exitS1#interface GigabitEthernet0/0/2S1(config-if)#port link-type access S1(config-if)#port default vlan 10 S1(config-if)#exit```4. 配置STP```bashS1>display stpS1#stpmode stpS1>display stpS1#interface GigabitEthernet0/0/1S1(config-if)#port link-type access S1(config-if)#port default vlan 10 S1(config-if)#exitS1#interface GigabitEthernet0/0/2S1(config-if)#port link-type access S1(config-if)#port default vlan 10S1(config-if)#exit```5. 验证STP配置效果```bashS1>display stpS1>display stp interface GigabitEthernet0/0/1S1>display stp interface GigabitEthernet0/0/2S1>ping 192.168.1.2```六、实验结果与分析1. 实验结果通过实验，成功配置了生成树协议，并验证了STP在网络中的实际应用效果。

实验名称：生成树协议的配置实验目的：掌握生成树的工作原理，手动建立根网桥、备份网桥，怎样选择根端口，指定端口的方法。

实验人：初晓一检查初使的生成树特权模式s how spanning-tree查看接口的汇总情况特权模式show spanning-tree summary。

手动的建立根网桥1、通过命令建立根网桥2、更改网桥优先级建立根网桥做实验之前小凡软件的准备：应该是3个当时忘点了就截图了实验一：当服务器不想让交换机C通过交换机B传送数据，占用他的带宽。

原先是在BC 段的交换机C的端口阻塞，,交换机B端口是指定端口，怎么做让他们接口颠倒过来，交换机C的接口是指定端口，而交换机B是堵塞端口。

（相当于指定端口怎么选择）通过修改端口优先级。

把交换机A和C之间的优先级改成小于19并且不是0（如果是0就会影响交换机B的根端口的选择）和19，优先级越高，桥ID越低，就是指定端口。

所以交换机C的接口是指定端口，而交换机B是堵塞端口。

这样交换机A和交换机C的开销小，交换机C就会走那一端.。

结果是F0/1是处于阻塞状态，F0/2是转发状态实验二：193919原先让pc机走的是交换机AC段。

BC段交换机C的接口是堵塞接口，AC段交换机C的接口是根端口，想让连接交换机C的PC机走交换机B到C段，不让他走交换机AC段。

做法就是BC段的交换机C的接口是根端口，AC段交换机C的接口是堵塞接口。

就是根端口的选择。

修改开销链路大于38，开销大，优先级低，桥ID越大就变成阻塞端口就，AC段的开销大所以AC段交换机C的端口就是堵塞端口，就不会走AC段修改端口成本查看端口信息先看原型什么也没做做完以后的。

生成树协议实验报告总结《生成树协议实验报告总结》嘿，家人们！今天来给大家唠唠我做生成树协议实验的那些事儿，总结一下我的感受和见解，保证让你们感同身受呀。

一开始，看到这个实验的时候，我心里就犯嘀咕：“哎呀呀，这是啥玩意儿啊，咋感觉这么高深莫测呢。

”不过咱也不能退缩不是，硬着头皮就上了。

在做实验的过程中，那可真是状况百出啊。

一会儿这边连线出问题了，一会儿那边参数又设置错了，感觉自己就像个无头苍蝇到处乱撞。

不过还好，经过一番捣鼓，总算是有点眉目了。

然后呢，就开始观察实验现象啦。

嘿，你还别说，看着那些网络拓扑结构一点点变化，还真挺有意思的。

就好像在看一个小世界在我面前一点点构建起来一样。

这个生成树协议啊，就像是网络世界里的交通指挥员，指挥着数据流量该怎么走。

要是没有它呀，那可就乱套了，数据都不知道该往哪儿跑啦。

所以说，它的作用那是杠杠的呀！做这个实验，也让我深刻认识到了细节的重要性。

一个小小的参数设置错误，可能就导致整个实验失败。

这就好比盖房子，一块砖头没放好，整栋房子都可能歪了。

而且啊，团队合作也很重要。

我和小伙伴们一起讨论、一起解决问题，那感觉可带劲了。

要是自己一个人闷头干，估计还得费不少时间和精力呢。

最后，说一下我的经验教训吧。

首先，一定要认真看实验指导书，把每个步骤都搞清楚，不然肯定会出问题。

其次，遇到问题不要慌张，静下心来慢慢分析，总能找到解决办法的。

最后，就是要多和别人交流分享，说不定别人的一个小建议就能让你豁然开朗。

总之，这次生成树协议实验让我学到了不少东西，既有知识又有经验。

虽然过程有些曲折，但最后看到实验成功的时候，那种成就感真的是爆棚啊！希望我的这些感受和见解能对大家有所帮助，下次做实验的时候都能顺顺利利的啦！哈哈！。

生成树协议实验报告一、实验项目：生成树协议二、学习目标：•清除交换机的现有配置•检验默认交换机配置•创建基本交换机配置•管理MAC 地址表三、实验过程：步骤1：如图所示，设计拓扑图步骤2：待网络稳定后，查看各交换机的生成树协议的信息。

由图可知Switch4是根交换机。

因为Switch4的Root ID 和Bridge ID一致。

步骤3：确定根端口。

由图可见，Switch1的端口fa0/6、Switch2的端口fa0/7、Switch3的端口fa0/11、Switch5的端口fa0/1分别与Switch4（根交换机）的端口fa0/6、fa0/7、fa0/11、fa0/1相连接，这几个端口是这四台交换机到根交换机所需要经过的交换机数量最少的端口，所以这四个端口是根端口。

步骤4：确认指派端口。

根交换机Switch4与Switch1的端口fa0/6、Switch2的端口fa0/7、Switch3的端口fa0/11、Switch5的端口fa0/1连接的端口fa0/6、fa0/7、fa0/11、fa0/1确认为指派端口。

步骤5：确认非指派端口。

两个非根交换机之间比较Bridge ID，Bridge ID小的交换机的端口作为指派端口，Bridge ID大的作为非指派端口，如Switch1和Switch2，Switch1的端口fa0/4与Switch2的端口fa0/4互连，由上图可知，Switch2的Bridge ID小于Switch1的Bridge ID，所以Switch2的端口fa0/4作为指派端口，Switch1的端口fa0/4作为非指派端口。

步骤6：假设Switch0、Switch6为核心层的交换机，Switch1、Switch2、Switch7、Switch8为分布层的交换机，Switch3、Switch4、Switch5、Switch9、Switch10、Switch11为接入层的交换机，修改交换机的优先级（核心层为1，分布层为4097，接入层为32769）。

实验八、九生成树配置—生成树协议STP和快速生成树协议RSTP一．实验名称生成树协议STP、快速生成树RSTP二．实验目的理解生成树协议STP和快速生成树协议RSTP三．背景描述某学校为了开展计算机教学和网络办公，建立了一个计算机教室和一个校办公区，这两处的计算机网络通过两台交换机互联组成内部校园网，为了提高网络的可靠性，网络管理员用2条链路将交换机互联，现要在交换机上做适当配置，使网络避免环路。

本实验以2台S3550-24交换机为例，2台交换机分别命名为SwitchA和SwitchB。

PC1和PC2在同一个网段，假设IP地址分别为192.168.0.137，192.168.0.136，网络掩码为255.255.255.0。

四.实验功能使网络在有冗余链路的情况下避免环路的产生，避免广播风暴等。

五.实验步骤1.生成树协议STP步骤1.在每台交换机说那个开启生成树协议。

SwitchA>enable 14Password:SwitchA#configure terminalEnter configuration commands, one per line. End with CNTL/Z.SwitchA(config)#spanning-tree2009-10-16 19:10:41 @5-CONFIG:Configured from outbandSwitchA(config)#end2009-10-16 19:10:43 @5-CONFIG:Configured from outband验证测试：验证生成树协议已经开启SwitchA#show spanning-treeStpVersion : MSTPSysStpStatus : EnabledBaseNumPorts : 24MaxAge : 20HelloTime : 2ForwardDelay : 15BridgeMaxAge : 20BridgeHelloTime : 2BridgeForwardDelay : 15MaxHops : 20TxHoldCount : 3PathCostMethod : LongBPDUGuard : DisabledBPDUFilter : Disabled###### MST 0 vlans mapped : AllBridgeAddr : 00d0.f8ff.837cPriority : 32768TimeSinceTopologyChange : 0d:0h:6m:47s TopologyChanges : 0DesignatedRoot : D0F8FF837CRootCost : 0RootPort : 0CistRegionRoot : D0F8FF837CCistPathCost : 0SwitchA#show spanning-tree interface fastethernet 0/1PortAdminPortfast : DisabledPortOperPortfast : DisabledPortAdminLinkType : autoPortOperLinkType : point-to-pointPortBPDUGuard: DisabledPortBPDUFilter: Disabled###### MST 0 vlans mapped : AllPortState : discardingPortPriority : 128PortDesignatedRoot : D0F8FF837CPortDesignatedCost : 0PortDesignatedBridge : D0F8FF837CPortDesignatedPort : 0000PortForwardTransitions : 0PortAdminPathCost : 0PortOperPathCost : 0PortRole : disabledPort步骤2：设置生成树模式SwitchA#configure terminalEnter configuration commands, one per line. End with CNTL/Z. SwitchA(config)#spanning-tree mode stp2009-10-16 19:12:31 @5-CONFIG:Configured from outband SwitchA(config)#end2009-10-16 19:12:33 @5-CONFIG:Configured from outband 验证测试：验证生成树协议模式为802.IDSwitchA#show spanning-treeStpVersion : STPSysStpStatus : EnabledBaseNumPorts : 24MaxAge : 20HelloTime : 2ForwardDelay : 15BridgeMaxAge : 20BridgeHelloTime : 2BridgeForwardDelay : 15MaxHops : 20TxHoldCount : 3PathCostMethod : LongBPDUGuard : DisabledBPDUFilter : DisabledBridgeAddr : 00d0.f8ff.837cPriority : 32768TimeSinceTopologyChange : 0d:0h:8m:30s TopologyChanges : 0DesignatedRoot : D0F8FF837CRootCost : 0RootPort : 0SwitchA#configure terminalEnter configuration commands, one per line. End with CNTL/Z. SwitchA(config)#spanning-tree priority 40962009-10-16 19:13:14 @5-CONFIG:Configured from outband SwitchA(config)#end2009-10-16 19:13:17 @5-CONFIG:Configured from outband SwitchA#show spanning-treeStpVersion : STPSysStpStatus : EnabledBaseNumPorts : 24MaxAge : 20HelloTime : 2ForwardDelay : 15BridgeMaxAge : 20BridgeHelloTime : 2BridgeForwardDelay : 15MaxHops : 20TxHoldCount : 3PathCostMethod : LongBPDUGuard : DisabledBPDUFilter : DisabledBridgeAddr : 00d0.f8ff.837cPriority : 4096TimeSinceTopologyChange : 0d:0h:9m:13sTopologyChanges : 0DesignatedRoot : D0F8FF837CRootCost : 0RootPort : 0在SwitchB上做完验证后，将两个交换机的接口1和接口2分别连起来，然后再将其网线换到右端，将其另一端接到交换机上，然后进行ping连接，运行cmd，ping 192.168.0.53,可以看到先是连接着的，若把1接口拔掉，就会出现30个丢包信息。

第1篇一、实验目的本次实验旨在让学生了解生成树协议（Spanning Tree Protocol，STP）的基本原理和配置方法，掌握如何在网络环境中应用STP消除环路，保证网络的稳定性和可靠性。

二、实验环境1. 设备：两台三层交换机、两台二层交换机、一台PC机。

2. 软件：网络管理软件（如Cisco Packet Tracer）。

三、实验原理STP是一种用于消除网络环路并保证网络稳定性的二层网络协议。

它通过阻塞网络中的冗余链路来消除环路，同时允许在链路故障时快速恢复连接。

STP的主要功能包括：1. 防止环路：STP通过阻塞部分链路，消除网络中的环路，避免广播风暴和网络瘫痪。

2. 确定根桥：STP选举网络中的一台交换机作为根桥，其他交换机根据根桥的优先级确定自己在网络中的位置。

3. 选择最佳路径：STP根据路径成本计算最佳路径，并将非最佳路径阻塞。

4. 快速收敛：STP在网络拓扑发生变化时，能够快速收敛，重新计算最佳路径。

四、实验步骤1. 配置交换机（1）配置三层交换机：设置主机名、管理IP地址、默认网关等。

（2）配置二层交换机：设置主机名、管理IP地址、VLAN、Trunk等。

2. 配置生成树协议（1）在三层交换机上启用生成树协议（STP）。

（2）在二层交换机上启用生成树协议（STP）。

（3）配置交换机的优先级，确定根桥。

（4）配置端口路径成本，选择最佳路径。

3. 验证生成树协议（1）使用“show spanning-tree”命令查看生成树协议的状态。

（2）使用“show spanning-tree brief”命令查看每个端口的生成树状态。

（3）使用“show spanning-tree details”命令查看详细的生成树信息。

4. 故障模拟（1）断开部分链路，观察网络是否恢复正常。

（2）恢复断开的链路，观察网络是否重新收敛。

五、实验结果与分析1. 实验结果通过配置生成树协议，成功消除了网络中的环路，保证了网络的稳定性和可靠性。

一、实验目的通过本次生成树实训，加深对生成树概念的理解，掌握生成树的构建方法，学习使用网络设备配置生成树协议，并分析生成树在网络中的重要作用。

二、实验环境1. 实验设备：两台交换机、一台计算机、网线。

2. 实验软件：网络仿真软件（如GNS3）或实际网络设备。

三、实验内容1. 了解生成树的基本概念和作用。

2. 学习生成树的构建方法，包括STP（Spanning Tree Protocol）和RSTP（Rapid Spanning Tree Protocol）。

3. 使用网络设备配置生成树协议。

4. 分析生成树在网络中的重要作用。

四、实验步骤1. 了解生成树的基本概念和作用生成树是一种无环的连通子图，它包含一个图的所有节点，但不包含任何环。

在计算机网络中，生成树主要用于防止网络中的环路，避免广播风暴和网络性能下降。

2. 学习生成树的构建方法生成树的构建方法主要有以下两种：（1）STP（Spanning Tree Protocol）STP是一种基于桥优先级的生成树协议。

在STP中，每个交换机都有一个桥优先级，该优先级由桥ID（桥优先级+MAC地址）决定。

桥ID越小，优先级越高。

STP通过以下步骤构建生成树：- 选择根桥：所有交换机通过比较桥ID确定根桥。

- 计算每个交换机的端口角色：根端口、指定端口和非指定端口。

- 选择每个交换机的根端口和指定端口。

（2）RSTP（Rapid Spanning Tree Protocol）RSTP是一种改进的STP协议，它提高了网络恢复速度。

RSTP通过以下步骤构建生成树：- 立即阻塞所有端口：所有端口初始时处于阻塞状态。

- 立即转发端口：当检测到端口状态变化时，立即将端口转换为转发状态。

- 优化端口状态转换：RSTP使用端口状态转换时间优化网络恢复速度。

3. 使用网络设备配置生成树协议以RSTP为例，配置生成树协议的步骤如下：（1）在交换机上配置RSTP协议：```Switch> enableSwitch# configure terminalSwitch(config)# spanning-tree mode rstp```（2）查看交换机生成树状态：```Switch(config)# show spanning-tree summary```4. 分析生成树在网络中的重要作用生成树在网络中的重要作用如下：- 防止环路：生成树通过阻塞部分端口，避免网络中的环路，从而防止广播风暴和网络性能下降。

一、实验目的1. 理解生成树协议（STP）的工作原理和作用。

2. 掌握STP在计算机网络中的应用，包括根桥、根端口、指定端口和非指定端口的选举。

3. 学习如何配置STP以优化网络性能，防止环路产生。

4. 通过实验加深对STP配置和管理的理解。

二、实验环境1. 三台二层交换机（例如：华为S5700、H3C S5130等）。

2. 网线若干。

3. 网络模拟软件（例如：Packet Tracer）。

三、实验步骤1. 搭建网络拓扑：- 将三台交换机连接成环形拓扑，确保物理上形成环路。

- 使用网线连接交换机端口，形成环路。

2. 清除交换机现有配置：- 在每台交换机上，使用命令清除现有的网络配置。

3. 检验默认交换机配置：- 使用命令查看交换机的默认配置，包括VLAN、端口状态等。

4. 创建基本交换机配置：- 配置交换机的基本参数，如设备名称、VLAN、端口状态等。

- 创建VLAN，并将端口分配到相应的VLAN中。

5. 开启生成树协议：- 在每台交换机上，开启STP协议。

- 配置STP的优先级，优先级低的交换机将被选为根桥。

6. 观察STP运行情况：- 观察交换机之间的BPDU交换，了解STP协议的运行情况。

- 使用命令查看交换机的端口状态，确认哪些端口处于阻塞状态。

7. 模拟网络拓扑变更：- 断开一根连接交换机的网线，模拟网络拓扑变更。

- 观察STP的收敛过程，确认网络能够自动调整以适应拓扑变更。

8. 优化STP配置：- 根据网络需求，调整STP的配置参数，如优先级、路径开销等。

- 观察网络性能的变化，评估STP配置的优化效果。

四、实验结果与分析1. STP协议的选举过程：- 通过观察BPDU交换，确认了STP协议的选举过程。

- 优先级低的交换机被选为根桥，其他交换机根据距离根桥的距离选择根端口和指定端口。

2. STP协议的收敛过程：- 在网络拓扑变更后，STP协议能够自动调整端口状态，确保网络稳定运行。

- 通过调整STP的配置参数，可以优化网络性能，提高网络的可靠性。

生成树协议实验总结
嘿，朋友们！今天我来给大家分享一下生成树协议实验的总结。

一开始接触这个实验的时候，我就像只无头苍蝇，完全不知道从哪儿下手！（就好比你突然被扔到一个陌生的森林里，迷茫得很！）好在有老师和同学们的帮助。

我们小组在一起讨论得那叫一个火热，“这根线该接到哪儿啊？”“这个参数怎么设置呀？”（你一言我一语的，别提多热闹了。

）
真正开始做实验了，才发现每一步都不简单。

一会儿这里出错，一会儿那里又不对，真是急死人了！（感觉就像在走迷宫，老是碰到死胡同。

）但咱们可没轻易放弃！遇到问题就解决问题呗，我们一点一点地调试，一遍一遍地尝试。

记得有一次，就差那么一点点，眼看着就要成功了，结果又出了岔子，哎哟，那心情，简直低落到谷底了！（就像努力爬上山顶，却又一下子滑了下来。

）但是大家都相互打气，“没关系，再来一次！”终于，功夫不负有心人，我们成功啦！那种喜悦，真的无法用言语来形容！（就好像在黑暗中突然看到了曙光！）
通过这个实验，我深刻地明白了什么叫团队合作，每个人都不可或缺，大家一起努力，才能攻克难关。

（这就好比一艘船，只有大家齐心协力划桨，才能在大海中顺利前行！）而且做事情真的要有耐心，不能着急，一步一个脚印地走。

我觉得生成树协议实验真的让我收获满满，不仅学到了知识和技能，更重要的是体会到了和大家一起奋斗的快乐！这就是我的生成树协议实验总结，你们觉得怎么样呢？。

实验六：⽣成树协议实验六⽣成树配置实验１⽣成树协议STP【实验名称】⽣成树协议STP【实验⽬的】理解⽣成树协议STP的配置及原理。

【背景描述】某学校为了开展计算机教学和⽹络办公，建⽴了⼀个计算机教室和⼀个校办公区，这两处的计算机⽹络通过两台交换机互连组成内部校园⽹，为了提⾼⽹络的可靠性，⽹络管理员⽤２条链路将交换机互连，现要在交换机上做适当配置，使⽹络避免环路。

本实验以２台S2126G交换机为例，2台交换机分别命名为SwitchA,SwitchB。

PC1与PC2在同⼀个⽹段，假设IP地址分别为10.0.0.1 ，10.0.0.2，⽹络掩码为255.0.0.0。

【实验功能】使⽹络在有冗余链路的情况下避免环路的产⽣，避免⼴播风暴等。

【实验拓扑】【实验设备】S2126G交换机(2台)或S3760交换机（2台）【实验步骤】步骤１.在每台交换机上开启⽣成树协议例如，对SWitchA做如下配置：switchA#configure terminal ！进⼊全局配置模式switchA(config)#spanning-tree ！开启⽣成树协议switchA(config)#end验证测试：验证⽣成树协议已经开启switchA#show spanning-tree！显⽰交换机⽣成树的状态StpVersion : MSTPSysStpStatus : EnabledBaseNumPorts: 24MaxAge : 20HelloTime : 2ForwardDelay : 15BridgeMaxAge : 20BridgeHelloTime : 2BridgeForwardDelay : 15MaxHops : 20TxHoldCount : 3PathCostMethod : LongBPDUGuard : DisabledBPDUFilter : Disabled###### MST 0 vlans mapped : AllBridgeAddr : 00d0.f8bf.fe67Priority : 32768TimeSinceTopologyChange : 0d:0h:2m:1sTopologyChanges : 0DesignatedRoot : 800000D0F8BFFE67RootCost : 0RootPort : 0CistRegionRoot : 800000D0F8BFFE67CistPathCost : 0switchA#show spanning-tree interface fastEthernet 0/1 ！显⽰交换机接⼝fastethernet0/1的状态PortAdminPortfast : DisabledPortOperPortfast : DisabledPortAdminLinkType : autoPortOperLinkType : point-to-pointPortBPDUGuard: DisabledPortBPDUFilter: DisabledPortState : forwardingPortPriority : 128PortDesignatedRoot : 100000D0F8BFFE67PortDesignatedCost : 0PortDesignatedBridge : 100000D0F8BFFE67PortDesignatedPort : 800EPortForwardTransitions : 1PortAdminPathCost : 0PortOperPathCost : 200000PortRolE : rootPort步骤2.设置⽣成树模式switchA(config)#spanning-tree mode stp ！设置⽣成树模式为STP（802.1D）验证测试：验证⽣成树协议模式为802.1D S2126GG-2#show spanning-treeStpVersion : STPSysStpStatus : EnabledBaseNumPorts : 24MaxAge : 20HelloTime : 2ForwardDelay : 15BridgeMaxAge : 20BridgeHelloTime : 2BridgeForwardDelay : 15MaxHops : 20TxHoldCount : 3PathCostMethod : LongBPDUGuard : DisabledBPDUFilter : DisabledBridgeAddr : 00d0.f8bc.9d94Priority : 32768TimeSinceTopologyChange : 0d:0h:2m:41sTopologyChanges : 0DesignatedRoot : 100000D0F8BFFE67RootCost : 200000 ！端⼝的路径开销显⽰根RootPort : Fa0/1 !显⽰根端⼝为Fa0/1步骤３.设置交换机的优先级switchA(config)#spanning-tree priority 4096 !设置交换机switchA的优先级为4096，数值最⼩的交换机为根交换机（也称根桥），交换机switchB的优先级采⽤默认优先级（32768），因此switchA将成为根交换机。

第1篇一、实验目的1. 理解生成树协议（STP）的工作原理和配置方法。

2. 掌握STP在解决网络环路问题中的应用。

3. 学会使用Wireshark抓包软件分析STP协议数据包。

二、实验环境1. 软件环境：Windows 10操作系统，Cisco Packet Tracer 8.0仿真软件。

2. 硬件环境：2台2960交换机，2台PC机，直通线若干。

三、实验原理生成树协议（Spanning Tree Protocol，STP）是一种工作在OSI网络模型数据链路层的通信协议，用于防止网络环路，确保以太网中无环路的逻辑拓扑结构。

STP 通过传递网桥协议数据单元（Bridge Protocol Data Unit，BPDU）来确定网络的拓扑结构，并根据计算出的生成树实现链路备份和路径最优化。

STP协议主要涉及以下概念：1. 根桥（Root Bridge）：整个网络中桥接设备中优先级最高的设备，负责生成树的构建。

2. 根端口（Root Port）：每个交换机连接到根桥的端口，负责转发数据包。

3. 指定端口（Designated Port）：每个网段连接到根桥的端口，负责转发该网段的数据包。

4. 非根端口（Non-Root Port）：除了根端口和指定端口之外的所有端口，负责转发数据包。

5. 端口状态：阻塞、监听、学习、转发、阻塞（非根端口）等状态，用于控制数据包的转发。

四、实验步骤1. 连接设备：将2台2960交换机和2台PC机用直通线连接。

2. 配置PC IP地址：在PC1和PC2上分别配置IP地址、子网掩码和默认网关，确保它们属于同一子网。

3. 配置交换机S1：- 设置交换机S1的主机名为S1。

- 进入接口配置模式，配置端口0/1-2为Access模式，并分配VLAN 2。

- 进入全局配置模式，启用生成树协议，设置交换机S1为根桥。

4. 配置交换机S2：- 设置交换机S2的主机名为S2。

- 进入接口配置模式，配置端口0/1-2为Access模式，并分配VLAN 2。

《生成树协议》实验报告
《生成树协议》实验报告
实验室：网络实验室年月日系年级、专业、姓名成绩
实
验
名称生成树协议
指导教
师
教师评语实验过程完整合格
教师签名：
2010年月日
实验目了解STP的基本工作原理掌握STP的基本配置方法
实
验
内
容
配置STP
实验步骤1 根据实验组网图连接配置电缆
2 配置STP
配置SWA:[SWA] stp priority 0
[SWA] interface ethernet1/0/1
[SWA-E1/0/1] stp edged-port enable 配置SWB:[SWB] stp priority 0
实 4 STP冗余特性验证
5 端口状态迁移查看
问
题
与
收
获
通过实验掌握了STP配置的命令及其配置方法注：请勿修改文档格式，只需填充内容即可。

实验八生成树配置——生成树协议一、实验名称生成树协议STP二、实验目的理解生成树协议STP的配置及原理。

三、实验步骤1、在每台交换机上开启生成树协议．例如对SwitchA做如下配置：SwitchA#configure terminal //进入全局配置模式SwitchA(config)#spanning-tree //开启生成树协议SwitchA(config)#end验证测试：验证生成树协议已经开启SwitchA#show spanning-tree //显示交换机生成树的状态SwitchA#show spanning-tree interface fastthernet 0/1//显示交换机接口fastthernet 0/1的状态2、设置生成树模式SwitchA(config)#spanning-tree mode stp //设置生成树模式为STP (802.1D) 验证测试：验证生成树协模式为802.1DSwitchA#show spanning-tree3、设置交换机的优先级SwitchA(config)#spanning-tree priority 4096//设置交换机SwitchA的优先级为4096验证测试：验证交换机SwitchA的优先级SwitchA#show spanning-tree4、综合验证测试1、验证交换机SwitchB的端口F0/1和F0/1的状态SwitchB#show spanning-tree interface fastEthernet 0/1 //显示SwitchB的端口fastthernet 0/1的状态SwitchB#show spanning-tree interface fastEthernet 0/2//显示SwitchB的端口fastthernet 0/2的状态2. 验证网络拓扑发生变化时，ping的丢包情况, 显示丢包数为30个。

实验二：快速生成树协议RSTP设置生成树模式SwitchA(config)#spanning-tree rstp ！设置生成树模式为802.1W验证测试：验证生成树协模式为802.1W设置交换机的优先级SwitchA(config)#spanning-tree priority 8192 ！设置交换机SwithA的优先级为8192 验证测试：验证交换机SwithA的优先级以下为从PC1 ping PC2的结果（注：PC1的IP地址为192.168.0.137，PC2的IP地址为192.168.0.136）C:\>ping 192.168.0.136 –t ！从主机PC1 ping PC2（用连续ping），然后拔掉SwitchA 与SwitchB的端口F0/1之间的连线，观察丢包情况。

生成树协议实验报告演示文稿一、引言生成树协议是计算机网络中用于解决广播风暴问题的一种重要协议。

通过构建一棵生成树，有效地控制广播消息的传输范围，提高网络性能和效率。

本文将介绍生成树协议的原理、实验目的、实验方法和实验结果，并对实验进行总结和展望。

二、生成树协议原理生成树协议是通过选举一个根节点，并由根节点向外扩展生成树的方式来限制广播消息的传播范围。

其中，有两种常用的生成树协议，即STP（Spanning Tree Protocol）和RSTP（Rapid Spanning Tree Protocol）。

STP协议通过选举根节点，然后每个节点依次按照一定规则选择自己的父节点，最终形成一棵生成树。

RSTP协议在STP基础上做了优化，加快了生成树的计算速度和收敛速度。

生成树协议的核心思想是，通过禁用某些链路，将网络构建成一个无环的拓扑结构，从而避免广播消息在网络中无限传播，造成网络拥塞。

三、实验目的本实验旨在通过搭建局域网实验环境，模拟生成树协议的运行过程，深入理解生成树协议的原理和工作机制，并验证生成树协议对于网络性能的优化效果。

四、实验方法1. 搭建实验环境：选取适当的网络拓扑结构，配置所需设备和软件环境。

2. 研究生成树协议：详细了解STP和RSTP协议的工作原理和消息交换过程，分析其优缺点。

3. 实验操作：在实验环境中运行生成树协议，观察生成树的构建过程和拓扑结构变化。

4. 测试性能：通过发送广播消息，记录网络拓扑变化和节点之间的通信情况，测试生成树协议对于网络性能的改善效果。

5. 结果分析：根据实验数据和观察结果，分析生成树协议的性能表现和优化效果。

五、实验结果经过实验测试和数据统计，我们得到以下实验结果：1. 生成树协议能够有效地限制广播消息的传播范围，避免广播风暴问题的发生。

2. STP协议的收敛速度较慢，当网络拓扑结构变化频繁时，可能导致网络性能下降。

3. RSTP协议通过优化生成树的计算和收敛过程，提高了网络的响应速度和性能稳定性。
