LTE设备安装分步讲解(华为设备)

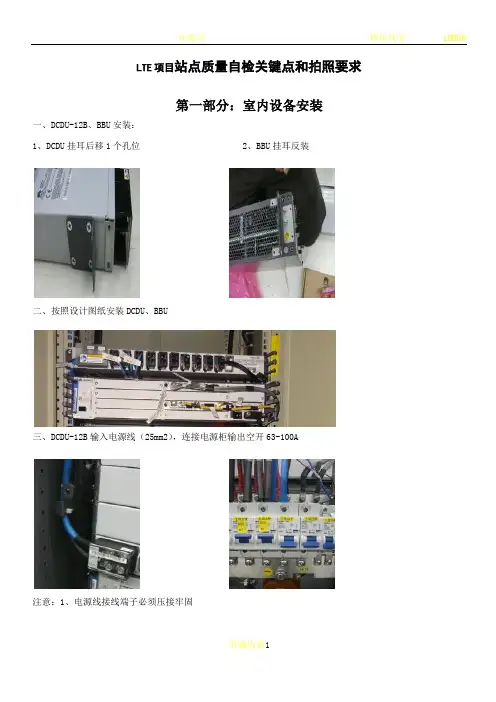

LTE项目站点质量自检关键点和拍照要求第一部分：室内设备安装一、DCDU-12B、BBU安装：1、DCDU挂耳后移1个孔位2、BBU挂耳反装二、按照设计图纸安装DCDU、BBU三、DCDU-12B输入电源线（25mm2），连接电源柜输出空开63-100A注意：1、电源线接线端子必须压接牢固四、DCDU输出电源线及光纤安装FAN电源线接至DCDU-12B的LOAD8端口（华为综合柜）。

BBU电源线接至DCDU-12B的LOAD9端口。

RRU电源线1、2、3扇区依次接至DCDU-12B的LOAD0-LOAD2。

注意：DCDU、BBU需要使用6mm2黄绿地线进行接地五、PGND布放安装六、GPS线缆布放避雷器安装第二部分：室外安装一、天线安装按照设计要求把刻度对应到设计数据孔，使用扳手紧固二、跳线连接馈线做好防水并按规范粘贴标签三、RRU及电源线安装1、RRU安装扣件箭头向上，RRU维护腔压线夹要紧压DRRU电源线屏蔽层注意：1、RRU维护腔防水胶塞不能剪断，未走线的接口使用防水胶棒塞好2、RRU室外光纤要注意区分BBU侧(34CM)和RRU侧(3CM)接头，3CM一端接到RRU侧2、冷缩套管防水处理方法a、把冷缩管按照安装箭头指示套入跳线b、把跳线接头和RRU接头对接，使用扳手拧紧c、按照1+1+1+1方法进行防水处理（冷缩套管防水处理方法：接头根部与防水胶带顶部的距离不超过6mm，且根部的防水胶带的上边沿必须完全覆盖PVC绝缘胶带的上边沿，而防水胶带的下边沿不需要覆盖PVC绝缘胶带的下边沿。

）3、RRU接地线a、RRU接地线使用黄绿线就近接地b、连接处使用自喷漆做防锈防腐蚀处理四、GPS安装1、GPS安装在空旷地方，仰天角90°不能有遮挡物2、在避雷针45°防护角内3、跳线穿护套管4、接头防水处理、绑扎标签5、GPS接地只是避雷器接地，其余馈线部分全程绝缘。

五、室外线缆布放:1、馈窗封堵2、跳线安装应该整齐美观，无损坏；3、RRU直流电源线需在维护腔及进入机房馈窗口1M内接地；LTE华为设备站点自检照片拍照补充说明DBS3900（分布式站点）:1、19英寸机架（机柜）、BBU、DCDU安装位置图片，线缆体现标签粘贴。

华为技术有限公司
地址：
深圳市龙岗区坂田华为总部办公楼
网址：

客户服务邮箱： support@
客户服务电话： 4008302118
邮编：518129
文档版本 01 (2014-01-28)
华为专有和保密信息
版权所有 © 华为技术有限公司
i
智能天线 TD-LTE 基站配置指南
前言
前言
概述
本文档以华为 TD-LTE 基站配置华为 FA/D 智能天线电调与权值为例，介绍了智能天线 电调与权值的配置方法，目的在于指导现场工程师完成 TD-LTE 基站智能天线的配置。 基站版本为 eNodeB V100R006C01。
读者对象
本文档主要适用于以下工程师： 现场工程师 网络规划工程师 站点维护员
2 智能天线配置概述 ......................................................................................................................... 5
2.1 智能天线配置前准备 ..................................................................................................................................... 5 2.2 LMT 配置方式说明 ........................................................................................................................................ 6 2.3 智能天线序列号编码规则 ............................................................................................................................. 7

huawei机房操作指导总结一．T D-LTE组网简介整个TD-LTE系统由3部分组成，核心网（EPC），接入网（eNodeB）,用户设备（UE）.EPC又分为三部分：MME 负责信令处理部分，S-GW 负责本地网络用户数据处理部分P-GW 负责用户数据包与其他网络的处理。

接入网也称E-UTRAN，由eNodeB构成。

eNodeB与EPC之间的接口称为S1接口，eNodeB之间的接口称为X2接口，eNodeB与UE之间的接口称为Uu接口。

二．L TE网管客户端安装1、LTE网管系统目前有两套，一套为M2000系统，另一套为新版OMC920系统，两套系统主要功能基本相同，但后者将TDS系统统一整合进来；2、LTE网管的安装:系统的安装：M2000网管系统的安装，首先在IE地址栏中，输入IP地址.80/cau/，然后下载安装，OMC920网管系统，则要输入IP地址.45/cau/，然后下载安装；3、OMC920系统网管安装成功后，需要将附件hosts文件复制到C:\WINDOWS\system32\drivers\etc目录下，替换系统自带的hosts文件，否则登录时会出现异常，M2000系统没有此类问题；后面操作因M2000与OMC920类似，故仅以OMC920网管系统为例说明；三．L TE网管客户端登录登陆网管OMC920客户端。

打开客户端后，显示的是“用户登陆”，需要填写，用户名，密码，当多个OMC920客户端登陆时，需点击服务器下拉菜单，增加网元信息。

成功登录后进入OMC920网管系统首页，内容包括各类维护操作的菜单栏、工具栏和一些快捷工具图示等；OMC维护系统包括MML命令、结果查询、监控和维护等主要功能，后面对这些具体功能进行详细介绍；四．L TE常用的操作4.1 eNod eB MML常用命令在网络规划和优化工作中，对单个eNodeB进行远端操作维护的情况较少，一般都可以在M2000下对eNodeB进行相关的操作。

LTE室外站安装流程总结安装之前一定要先确定主设备完好，辅材齐全。

防止中途由于缺少设备导致站点不能安装。

一、室内部分安装1、机架安装①机架位置的确定，按照图纸指导工程队将19英寸机架安装在正确位置。

保证机架能正常开关门；且符合BBU对安装环境的要求。

②机架安装时四脚用膨胀螺丝固定注意：膨胀螺丝和机架接触部分需要放置绝缘垫片，安装完成后需要对其进行测试，保证机架和膨胀螺丝之间不导电。

③机架底部固定完，还需要对顶加固④机架接地，机架安装时需要接出两根16平方接地线，分别为机框接地和机架内接地铜牌的总接地。

2、BBU安装①先安装BBU的浪涌保护模块在机架的第5U的位置，再将D2U安装在浪涌保护模块上方，D2U上方再安装外部告警模块，注意：BBU安装位置应符合工程设计要求，安装正确、牢固、稳定。

BBU安装在机架内，左。

右侧要预留不小于4厘米的散热空间。

②接地线连接，BBU、BBU浪涌保护模块、外部告警模块各需一根接地线接到机架的总接地排上。

注意：接地排的每个接地点只能接一根接地线。

③BBU电源线连接，利用电源线连接BBU和BBU浪涌保护器，然后从BBU浪涌保护模块和DC电源相连接。

注意：BBU侧电源线接头一定要套上保护套④光纤的连接，将RRH和传输的光纤插到插槽内。

确保BBU光纤连接正确，接线牢固、可靠⑤GPS信号线的连接，先将GPS室内避雷器去固定在机架的接地架上，然后将GPS跳线插到BBU上。

⑥给BBU上的传输线线缆贴上标签，要求标签显示清晰且完整⑦BBU安装完成后商店检查，保证电压在-40.5V－-57V之内。

注意：电源线和信号线分开布放，各自绑扎，走线平直、整齐，绑扎均匀，电缆表面无损伤，转弯处圆滑。

示范照片如下3、防雷箱的安装①按照图纸将防雷箱安装在正确位置②将RRH电源线和接电线接在防雷箱里面，其中电源线的外皮需要剥开，用接地片箍紧③需要将防雷箱机壳与接地排连接。

标准避雷器安装图如下：二、室外部分安装1、天线安装①根据图纸下倾角设置天线支架②安装馈线，用扭力扳手将馈线装在天线孔上，并对接头做防水处理。

精品文档LTE 华为 U2000 操作指导书 2016目录一．TD-LTE 组网简介 (4)二．LTE 网管客户端安装 (4)三．LTE 网管客户端登录 (5)四．LTE 常用的操作 (6)4.1 eNodeB MML常用命令 (6)4.2 机房操作命名解析 (10)1、MML 命令界面 (10)2、常用命令解析 (10)3、查询基站配置信息：LST ENODEB (14)4、修改基站：MOD ENODEB (15)5、重启基站RST BTSNODE (15)6、查询小区动态参数：DSP CELL (15)7、查询小区静态参数LST CELL (15)8、查询小区选择信息LST CELLSEL (16)9、查询小区接入信息LST CELLACCESS (16)10、查询小区接入禁止信息LST CELLACBAR (16)11、查询小区级算法开关LST CELLALGOSWITCH:; (17)12、查询小区重选信息LST CELLRESEL (17)13、修改小区MOD CELL (17)14、去激活小区DEA CELL (18)15、查询PDSCH配置信息(参考信号功率)： LST PDSCHCFG (18)16、PDSCH 配置信息 (参考信号功率 ) MOD PDSCHCFG (18)17、查询小区系统消息映射LST CELLSIMAP:; (19)18、查询UE定时器常量信息LST UETIMERCONST:; (19)19、查询UE控制定时器配置LST RRCCONNSTATETIMER:; (19)20、查询活动告警：LST ALMAF (19)21、清除告警RMV ALMFLT (20)22、查看跟踪区域配置信息：LST CNOPERATORTA (20)23、查询eNodeB加密算法优先级配置：LST ENODEBCIPHERCAP (20)24、查询eNodeB完整性保护算法优先级：LST ENODEBINTEGRITYCAP (21)25、查询小区模拟负载控制：LST CELLSIMULOAD (21)26、查询PDCCH算法：LST CELLPDCCHALGO (21)27、查询EUTRAN同频邻区关系：LST EUTRANINTRAFREQNCELL (22)28、查询EUTRAN异频邻区关系LST EUTRANINTERFREQNCELL (22)29、查询异频邻区关系信息DSP EUTRANINTERFREQNCELL (22)30、查询异频切换参数组LST INTERFREQHOGROUP2331、查询EUTRAN异频相邻频点LST EUTRANINTERNFREQ (23)32、查询EUTRAN外部小区：LST EUTRANEXTERNALCELL (24)18、添加外部邻区关系 (24)19、添加同频邻区关系 (24)20、删除 EUTRAN 同频邻区关系 (25)21、删除 EUTRAN 外部小区 (25)22、查询基站数据业务用户数：DSP S1INTERFACE (25)查询单板状态（DSP BRD ） (26)查询单板制造信息DSP BRDMFRINFO (26)查询 UE 基本信息用户数DSP ALLUEBASICINFO (26)查询 GERAN 小区重选LST CELLRESELGERAN:; (27)查询 GERAN BCCH相邻频点LST GERANNFREQGROUPARFCN (27)查询 GERAN 相邻频点组LST GERANNFREQGROUP:; (27)查询 GERAN 外部小区LST GERANEXTERNALCELL:; (28)查询 GERAN 邻区关系LST GERANNCELL (28)查询 GERAN 切换参数组LST INTERRATHOGERANGROUP:; (28)查询 CSFB 切换策略配置LST CSFALLBACKPOLICYCFG:; (29)五．信令跟踪与性能监控 (29)1、信令跟踪 (29)2、S1 标准信令跟踪 (30)3、LTE 虚用户跟踪 (31)4、Uu 口标准信令跟踪 (31)5、RB 使用情况监控 (32)6、RSSI 统计监控（ RSSI 接收信号强度指示） (33)7、干扰检测监控 (33)8、信道质量监控 (34)9、总吞吐量监控 (35)10、按MSC阶数统计监控 (35)六．指标监控 (36)话统指标的定义 (36)LTE 系统 KPI 指标查询 (38)七．OMC 操作管理系统部分 (40)OMC 操作管理系统的启动 (40)在 OMC 下执行 MML 命令 (41)在 OMC 下查看 MML命令执行结果 (42)在 OMC 下查看命令后续报文 (42)在 OMC 下批量导出基站配置文件 (43)在 OMC 下启动网元LMT (45)在 OMC 下批量执行MML脚本 (46)在 OMC 下查询 eNodeB IP 地址 (49)在 OMC 下导出全网配置参数 (49)八．告警查询 (51)1、当前告警浏览 (51)2、查询告警日志 (51)3、查询单独网元告警 (52)4、查询单独网元告警日志 (53)九．设备维护 (54)十．eNodeB 邻区增删操作 (55)1、增加系统内同频eNodeB 邻区 (55)2、查询系统内同频eNodeB 邻区 (56)3、删除系统内同频eNodeB 邻区 (57)4、增加系统内异频eNodeB 邻区 (57)5、增加异系统间eNodeB 邻区 (58)十一．数据备份和版本查询 (59)新增网元 (61)删除网元 (61)十二．华为LTE参数数据提取V2.6 工具 (61)一． T D-LTE 组网简介整个 TD-LTE 系统由 3 部分组成，核心网（EPC），接入网（ eNodeB） ,用户设备（ UE ） .EPC 又分为三部分： MME负责信令处理部分，S-GW 负责本地网络用户数据处理部分P-GW 负责用户数据包与其他网络的处理。

数据传输过程中的数 据丢失比例
分析方法 统计分析 统计分析 问卷调查和用户反馈 分析 网络监控和数据分析
关键性能指标查看和监控
通过U2000系统，我们可以查看关键性能指标，例如小区吞吐量、数据流量、 接入用户数量等。 实时监控系统运行状况，及时发现问题，确保网络稳定运行。
定期报表生成和自报表模板或自定义报表模板。预定义模板包含 常见的性能指标，自定义模板允许根据需求选择指标和展示 方式。
2
数据采集与分析
U2000系统定期采集网元数据，并根据报表模板进行统计分析 ，生成报表数据。
3
报表生成与发送
系统根据配置的报表计划，自动生成报表并发送至指定接收 方，包括电子邮件、FTP服务器等。
拓扑视图和地图展示
网络拓扑图
展示网络设备和连接关系，提供网络结构 的直观视图。
LTE覆盖范围地图
动态网络流量地图
显示LTE网络覆盖区域，识别信号强度和覆 实时展示LTE网络流量，帮助分析网络性能
盖质量。
和用户使用情况。
基站设备接入及维护
设备接入
1
验证设备型号和版本
配置参数 2
设定IP地址和网络接口
软件升级和备份恢复
备份U2000数据库 1
备份所有配置信息和数据
下载新软件版本 2
从华为官网获取最新软件版本
安装新软件版本 3
按照步骤安装新软件版本
验证软件版本 4
确保软件版本正确安装 软件升级前，建议先备份U2000数据库，以便在升级出现问题时进行恢复。备份过程需要将所有配置信息和数据备份到安全位置。升级过程需要下载新软 件版本，并按照步骤进行安装。安装完成后，需要进行软件版本验证，确保新版本正常运行。建议在非高峰时段进行软件升级，避免对网络造成影响。

• WMPT主控板支持TD，不支持LTE； • 因此需要在原TD基站BBU只有WMPT
板的基础上增加一块UMPT板，用于
开通LTE。
• 在扩BBP和MPT板的 同时，如果电源 UPEU不是c板，则需 替换成UPEUc板，同 时再新增一块UPEUc 板，一定要先将新 增UPEUc板安装后通 电后再拨出原非 UPEUc板；
接-1
RRU光LTE设备安装分步讲解
缆及电 2)、将电源线从走线架垂直穿入机柜，制作接头连接DCDU-12B。 D源CD线U连-12DB CRDRUU-接03
接-2
DCDU-12B ,1-3扇区分别连接LOAD 5-3，风扇 LOAD 9，BBU LOAD 8&7 DCDU-03B ,1-3扇区分别连接LOAD 0-2，风扇 LOAD 9，BBU LOAD 8&7
装
LTE设备安装分步讲解
GP 1. 选定安装位置打孔（M10*60mm）固定天线支架，接头处用绝缘胶带、防水胶带做1+3+3防水；
2. 在室内馈窗1m内剪断GPS馈线，制作接头连接至避雷器； 3. 将GPS馈线在走线架上布放固定至机柜右侧，垂直进入机柜，平齐BBU后剪断制作接头； 4. 将GPS时钟信号线黄色接头一端连接至UMPT单板GPS端口，另一端从BBU右侧穿入，连接至GPS
电源板
• BBP基带处理板常见有UBBP和LBBP 两种；
• UBBP支持TD，不支持LTE； • 因此需要在原TD基站BBU只有UBBP
板的基础上增加一块LBBP板，用于 开通LTE。
• 同时需要注意扩好LBBP板后需将原 UBBP上的光纤插到LBBP板的对应光 口，否则LTE将不能正常开通。
• MPT主控板常见有WMPT和UMPT两种 ；

10
三、5G配套设备及5G设备安装监理工作要点
1.4 、配套电源监理检查表
检查项目
检查方式及标准 1. 交、直流电源电缆必须分开布放，电源电缆 和信号线缆应分离布放;
配套电源及 电源线布放
2. 电源线必须采用整段线料，中间无接头; 3. 电源线走线采用地槽或架上走线时，应避免 交叉，布线要整齐; 4. 电源线和信号线应分井引入，若分井敷设确有 困难的，电源线与信号线必须作适当保护隔离；
（3） 、直流分路单元两个保护地线之间采用35mm²黄绿地线连 接，直流分配单元空开与空开之间需要连接铜排。
（4） 、5G综合机柜电源线采用70平方线缆，地线采用35平方线 缆，直流分配单元一般按正面一个，背面一个的方式进行安装。
13
三、5G配套设备及5G设备安装监理工作要点
2.2 、综合机柜安装注意事项：
最大散热能力
2100W
4
一、5G基站简介
中兴V9200
Slot8 – VBP(基 Slot4 - VBP(基
带板)
带板)
Slot7 - VBP(基 Slot3 - VBP(基 Slot14
带板)
带板)
VF
Slot6 - VBP(基 Slot2 - (风扇)
带板)
VSW(主控板)
Slot5 VPD
19 英寸机柜安装、挂安 装方式 墙安装、室外一体化机
柜安装、H UB柜安装
5
一、5G基站简介(现场设备示意图)
中兴AAU
定位 天线
华为AAU
中兴P1500 （交转直流） DCPD电源模块
6
华为OPM50 （交转直流）
二、5G与4G设备安装基本区别
（1） 天线面板安装 5GAAU设备具备射频模块，天线集成功能，因此5G比对4G，无集束电

华为手机td-lte无线数据终端说明书FIG—TL10一、简介华为TR-LTE无线数据终端是由华为技术有限公司开发的一款多功能无线数据终端，它能够支持LTE FDD和TD-LTE制式，可以满足用户在移动互联网、宽带、视频会议、云存储等特殊情况下的需求。

它采用双卡双待技术，可以同时使用2G/3G/4G网络，支持多种类型的数据传输，可以支持最高150Mbps的下载速度和最高50Mbps的上传速度。

拥有良好的流量管理功能，可以有效的提升数据传输的速度和稳定性，支持安全的网络连接。

二、特性1、支持LTE FDD和TD-LTE制式，可以满足用户在移动互联网、宽带、视频会议、云存储等特殊情况下的需求。

2、采用双卡双待技术，可以同时使用2G/3G/4G网络，支持多种类型的数据传输。

3、支持最高150Mbps的下载速度和最高50Mbps的上传速度，可以满足用户的高速网络需求。

4、拥有良好的流量管理功能，可以有效的提升数据传输的速度和稳定性，支持安全的网络连接。

5、支持WLAN技术，可以实现路由器与多台设备之间的无线连接，可以满足用户在无线网络上的多种需求。

6、支持多种安全认证方式，可以满足不同场景下的安全需求，可以有效抵御恶意攻击。

7、支持智能节能技术，可以有效降低能耗，提高系统效率，拥有更长的续航。

三、性能1、采用高通骁龙处理器，拥有超快的计算速度，可以满足高效率和多任务处理的需求。

2、拥有2GB的内存，可以支持流畅的多任务处理，可以有效的提升数据传输的速度和稳定性。

3、拥有16GB的存储空间，可以满足大量数据的存储，可以有效的节省网络流量。

4、支持最新的Wi-Fi技术，可以满足超高速率的无线网络传输。

5、支持蓝牙4.0技术，可以实现近距离无线连接，可以极大的提升传输效率。

6、支持GPS定位，可以实现精准的定位功能，可以有效的节省定位时间。

四、功能1、支持多种网络制式，支持LTE FDD和TD-LTE制式，可以实现高速网络传输。

Page 5
部L件TE介(F绍DD-B)和BULT3E9(0T0DD)基站的BBU单板配置原则相同，BBU单板在BBU内的槽位分布和单板配置原则如下。
Slot2或Slot3槽位的基带板可以实现接口能力，可将其所收的CPRI数据转发到其他单板。
BBU单板配置原则
优先级
单板种类
1
LTE(FDD)或LTE(TDD)主控板
面板接口
部件介绍-光模块 光模块
光模块用于连接光接口与光纤，传输光信号。光模块上贴有标签，标签上包含“速率”、“波长”和“传输模式”等信息
(1) 速率 (2) 波长 (3) 传输模式
光模块分为单模光模块和多模光模块，可通过光模块标签上传输模式标识进行区分： 若光 模块标签上传输模式标识为“SM”，则为单模光模块。 若光模块标签上传输模式标识为“MM”，则为多模光模块。
光模块不在位
Page11
部件介绍-UMPT
UMPT上还有3个制式指示灯R0、R1和R2，指示灯含义如下表所示：
面板标识 R0
颜色 红绿双色
R1
红绿双色
R2
红绿双色
状态
常灭 绿灯常亮 红灯常亮 常灭
绿灯常亮 红灯常亮 常灭 绿灯常亮 红灯常亮
含义
单板没有工作在GSM制式 单板有工作在GSM制式 预留 单板没有工作在UMTS制式
FE/GE电信号传输接口 FE/GE光信号传输接口 UMPTa2上GPS接口预留 UMPTa6、UMPTb2、UMPTb9上GPS接口用于传输天线接收的射频 信息给星卡
可以插U盘对基站进行软件升级，同时与调试网口(2)复用
用于TOD与测试时钟复用 用于BBU互联 复位开关
Page9
部件介绍-UMPT

华为4GLET使用说明书
1、打开“设置”
它通常位于应用程序抽屉中，图标是一个齿轮。

2、点击网络共享和移动网络，随后会打开新的页面。

如果“设置”中没有这些选项，点击“无线和网络”类别下的“更多设置”。

3、点击网络模式
某些机型可能会用下拉菜单来显示不同类型的网络。

4、点击LTE/CDMA。

这样就能在安卓设备上启用4G LTE。

如果没有“LTE”选项，打开电话应用程序并拨打此代码：*#*#4636#*#*。

输入后点按发送或呼叫按钮，就能检索你手机的相关信息。

点击发送以执行命令。

通过此代码可以显示设备的重要信息，比如电池信息、无线局域网信息等。

点击手机信息，然后向下滚动至设置首选网络类型。

选择LTE相关选项，通常是LTE / GSM / WCDMA选项。

这样就能启用4G LTE，设备的顶部会显示4G标志。

每次重启设备都需要重新设置。

LTE华为U2000操作指导书2016目录一．TD-LTE组网简介 (4)二．LTE网管客户端安装 (4)三．LTE网管客户端登录 (5)四．LTE常用的操作 (6)4.1 eNodeB MML常用命令 (6)4.2 机房操作命名解析 (10)1、MML命令界面 (10)2、常用命令解析 (10)3、查询基站配置信息：LST ENODEB (14)4、修改基站：MOD ENODEB (15)5、重启基站RST BTSNODE (15)6、查询小区动态参数：DSP CELL (15)7、查询小区静态参数LST CELL (15)8、查询小区选择信息LST CELLSEL (16)9、查询小区接入信息LST CELLACCESS (16)10、查询小区接入禁止信息LST CELLACBAR (16)11、查询小区级算法开关LST CELLALGOSWITCH:; (17)12、查询小区重选信息LST CELLRESEL (17)13、修改小区MOD CELL (17)14、去激活小区DEA CELL (18)15、查询PDSCH配置信息(参考信号功率)：LST PDSCHCFG (18)16、PDSCH配置信息(参考信号功率) MOD PDSCHCFG (18)17、查询小区系统消息映射LST CELLSIMAP:; (19)18、查询UE定时器常量信息LST UETIMERCONST:; (19)19、查询UE控制定时器配置LST RRCCONNSTATETIMER:; (19)20、查询活动告警：LST ALMAF (19)21、清除告警RMV ALMFLT (20)22、查看跟踪区域配置信息：LST CNOPERATORTA (20)23、查询eNodeB加密算法优先级配置：LST ENODEBCIPHERCAP (20)24、查询eNodeB完整性保护算法优先级：LST ENODEBINTEGRITYCAP (21)25、查询小区模拟负载控制：LST CELLSIMULOAD (21)26、查询PDCCH算法：LST CELLPDCCHALGO (21)27、查询EUTRAN同频邻区关系：LST EUTRANINTRAFREQNCELL (22)28、查询EUTRAN异频邻区关系LST EUTRANINTERFREQNCELL (22)29、查询异频邻区关系信息DSP EUTRANINTERFREQNCELL (22)30、查询异频切换参数组LST INTERFREQHOGROUP (23)31、查询EUTRAN异频相邻频点LST EUTRANINTERNFREQ (23)32、查询EUTRAN外部小区：LST EUTRANEXTERNALCELL (24)18、添加外部邻区关系 (24)19、添加同频邻区关系 (24)20、删除EUTRAN同频邻区关系 (25)21、删除EUTRAN外部小区 (25)22、查询基站数据业务用户数：DSP S1INTERFACE (25)查询单板状态（DSP BRD） (26)查询单板制造信息DSP BRDMFRINFO (26)查询UE基本信息用户数DSP ALLUEBASICINFO (26)查询GERAN小区重选LST CELLRESELGERAN:; (27)查询GERAN BCCH相邻频点LST GERANNFREQGROUPARFCN (27)查询GERAN相邻频点组LST GERANNFREQGROUP:; (27)查询GERAN外部小区LST GERANEXTERNALCELL:; (28)查询GERAN邻区关系LST GERANNCELL (28)查询GERAN切换参数组LST INTERRATHOGERANGROUP:; (28)查询CSFB切换策略配置LST CSFALLBACKPOLICYCFG:; (29)五．信令跟踪与性能监控 (29)1、信令跟踪 (29)2、S1标准信令跟踪 (30)3、LTE虚用户跟踪 (31)4、Uu口标准信令跟踪 (31)5、RB使用情况监控 (32)6、RSSI统计监控（RSSI 接收信号强度指示） (33)7、干扰检测监控 (33)8、信道质量监控 (34)9、总吞吐量监控 (35)10、按MSC阶数统计监控 (35)六．指标监控 (36)话统指标的定义 (36)LTE系统KPI指标查询 (38)七．OMC操作管理系统部分 (40)OMC操作管理系统的启动 (40)在OMC下执行MML命令 (41)在OMC下查看MML 命令执行结果 (42)在OMC下查看命令后续报文 (42)在OMC下批量导出基站配置文件 (43)在OMC下启动网元LMT (45)在OMC下批量执行MML脚本 (46)在OMC下查询eNodeB IP地址 (49)在OMC下导出全网配置参数 (49)八．告警查询 (51)1、当前告警浏览 (51)2、查询告警日志 (51)3、查询单独网元告警 (52)4、查询单独网元告警日志 (53)九．设备维护 (54)十．eNodeB邻区增删操作 (55)1、增加系统内同频eNodeB邻区 (55)2、查询系统内同频eNodeB邻区 (56)3、删除系统内同频eNodeB邻区 (57)4、增加系统内异频eNodeB邻区 (57)5、增加异系统间eNodeB邻区 (58)十一．数据备份和版本查询 (59)新增网元 (61)删除网元 (61)十二．华为LTE参数数据提取V2.6工具 (61)一．T D-LTE组网简介整个TD-LTE系统由3部分组成，核心网（EPC），接入网（eNodeB）,用户设备（UE）.EPC又分为三部分：MME 负责信令处理部分，S-GW 负责本地网络用户数据处理部分P-GW 负责用户数据包与其他网络的处理。

LTE各设备简介一中兴LTE设备1，中兴LTE设备介绍：下图为LTE设备类型,2，中兴LTE宏站主设备建设相关尺寸：RRU R8968E：BBU B8300DCPD6配电单元示意图当DCPD6 为 1 台B8300 和 3 台R8968 供电时，输入电源线为16 mm2（63A 空开）；当DCPD6 为 6 台R8968 供电时，则须将输入电源线改为25 mm2（100A 空开）。

3，BBU 相关参数及性能中兴BBU——B8300功能介绍1图1-1 机箱槽位示意图表1-1 机箱单板配置根据需要支持的处理能力，ZXSDR B8300 TL200机箱的单板配置常用有以下三种：ZXSDR B8300 TL200配置A：2天线1扇区/2天线2扇区/2天线3扇区。

CC+BPL+SA+PM+FA，如图1-2所示。

ZXSDR B8300 TL200配置B：8天线3扇区CC×2+BPL×3+SA+PM×2+FA，如图1-3所示。

图1-3 ZXSDR B8300 TL200配置B示意图ZXSDR B8300 TL200配置C：8天线3扇区＋2天线3扇区。

CC×2+BPL×4+SA+PM×2+FA，如图1-4所示。

图1-4 ZXSDR B8300 TL200配置C示意图4、BBU可供安装机柜类型介绍：1、BC8810机柜尺寸为2000 mm×600 mm×600 mm（高×宽×深），共42 U 空间，最大支持8层BBU插箱安装。

2、BC8811机柜尺寸为：950 mm ×600 mm ×450 mm(高×宽×深)，共19 U 空间，最大支持3层BBU插箱安装。

3、HUB柜即BC8180A机柜，共8 U空间。

尺寸为：400 mm ×600 mm ×350 mm(高×宽×深)。

LTE华为U2000操作指导书2016目录一．TD-LTE组网简介 (4)二．LTE网管客户端安装 (4)三．LTE网管客户端登录 (5)四．LTE常用的操作 (7)4.1 eNodeB MML常用命令 (7)4.2 机房操作命名解析 (11)1、MML命令界面 (11)2、常用命令解析 (11)3、查询基站配置信息：LST ENODEB (16)4、修改基站：MOD ENODEB (16)5、重启基站RST BTSNODE (17)6、查询小区动态参数：DSP CELL (17)7、查询小区静态参数LST CELL (17)8、查询小区选择信息LST CELLSEL (18)9、查询小区接入信息LST CELLACCESS (18)10、查询小区接入禁止信息LST CELLACBAR (18)11、查询小区级算法开关LST CELLALGOSWITCH:; (18)12、查询小区重选信息LST CELLRESEL (19)13、修改小区MOD CELL (19)14、去激活小区DEA CELL (19)15、查询PDSCH配置信息(参考信号功率)：LST PDSCHCFG (19)16、PDSCH配置信息(参考信号功率) MOD PDSCHCFG (20)17、查询小区系统消息映射LST CELLSIMAP:; (20)18、查询UE定时器常量信息LST UETIMERCONST:; (21)19、查询UE控制定时器配置LST RRCCONNSTATETIMER:; (21)20、查询活动告警：LST ALMAF (21)21、清除告警RMV ALMFLT (22)22、查看跟踪区域配置信息：LST CNOPERATORTA (22)23、查询eNodeB加密算法优先级配置：LST ENODEBCIPHERCAP (22)24、查询eNodeB完整性保护算法优先级：LST ENODEBINTEGRITYCAP (23)25、查询小区模拟负载控制：LST CELLSIMULOAD (23)26、查询PDCCH算法：LST CELLPDCCHALGO (24)27、查询EUTRAN同频邻区关系：LST EUTRANINTRAFREQNCELL (24)28、查询EUTRAN异频邻区关系LST EUTRANINTERFREQNCELL (24)29、查询异频邻区关系信息DSP EUTRANINTERFREQNCELL (25)30、查询异频切换参数组LST INTERFREQHOGROUP (25)31、查询EUTRAN异频相邻频点LST EUTRANINTERNFREQ (26)32、查询EUTRAN外部小区：LST EUTRANEXTERNALCELL (26)18、添加外部邻区关系 (26)19、添加同频邻区关系 (27)20、删除EUTRAN同频邻区关系 (27)21、删除EUTRAN外部小区 (28)22、查询基站数据业务用户数：DSP S1INTERFACE (28)查询单板状态（DSP BRD） (28)查询单板制造信息DSP BRDMFRINFO (29)查询UE基本信息用户数DSP ALLUEBASICINFO (29)查询GERAN小区重选LST CELLRESELGERAN:; (29)查询GERAN BCCH相邻频点LST GERANNFREQGROUPARFCN (30)查询GERAN相邻频点组LST GERANNFREQGROUP:; (30)查询GERAN外部小区LST GERANEXTERNALCELL:; (30)查询GERAN邻区关系LST GERANNCELL (31)查询GERAN切换参数组LST INTERRATHOGERANGROUP:; (31)查询CSFB切换策略配置LST CSFALLBACKPOLICYCFG:; (31)五．信令跟踪与性能监控 (32)1、信令跟踪 (32)2、S1标准信令跟踪 (32)3、LTE虚用户跟踪 (33)4、Uu口标准信令跟踪 (34)5、RB使用情况监控 (34)6、RSSI统计监控（RSSI 接收信号强度指示） (35)7、干扰检测监控 (36)8、信道质量监控 (37)9、总吞吐量监控 (38)10、按MSC阶数统计监控 (39)六．指标监控 (40)话统指标的定义 (40)LTE系统KPI指标查询 (42)七．OMC操作管理系统部分 (44)OMC操作管理系统的启动 (44)在OMC下执行MML命令 (46)在OMC下查看MML 命令执行结果 (46)在OMC下查看命令后续报文 (47)在OMC下批量导出基站配置文件 (48)在OMC下启动网元LMT (50)在OMC下批量执行MML脚本 (51)在OMC下查询eNodeB IP地址 (55)在OMC下导出全网配置参数 (55)八．告警查询 (57)1、当前告警浏览 (57)2、查询告警日志 (57)3、查询单独网元告警 (58)4、查询单独网元告警日志 (59)九．设备维护 (60)十．eNodeB邻区增删操作 (61)1、增加系统内同频eNodeB邻区 (61)2、查询系统内同频eNodeB邻区 (62)3、删除系统内同频eNodeB邻区 (63)4、增加系统内异频eNodeB邻区 (64)5、增加异系统间eNodeB邻区 (65)十一．数据备份和版本查询 (66)新增网元 (67)删除网元 (67)十二．华为LTE参数数据提取V2.6工具 (68)一．T D-LTE组网简介整个TD-LTE系统由3部分组成，核心网（EPC），接入网（eNodeB）,用户设备（UE）.EPC 又分为三部分：MME 负责信令处理部分，S-GW 负责本地网络用户数据处理部分P-GW 负责用户数据包与其他网络的处理。

本文档仅用于通信从业者学习交流
LTE 华为 U2000 操作指导书
目录
一． TD-LTE 组网简介..................................................................................................................... 4 二． LTE 网管客户端安装................................................................................................................ 4 三． LTE 网管客户端登录................................................................................................................ 5 四． LTE 常用的操作........................................................................................................................ 6
1、 MML 命令界面........................................................................................................... 10 2、 常用命令解析..............................................................................................................10 3、 查询基站配置信息：LST ENODEB......................................................................... 15 4、 修改基站：MOD ENODEB....................................................................................... 15 5、 重启基站 RST BTSNODE......................................................................................... 15 6、 查询小区动态参数：DSP CELL............................................................................... 15 7、 查询小区静态参数 LST CELL...................................................................................16 8、 查询小区选择信息 LST CELLSEL........................................................................... 16 9、 查询小区接入信息 LST CELLACCESS................................................................... 16 10、 查询小区接入禁止信息 LST CELLACBAR.........................................................16 11、 查询小区级算法开关 LST CELLALGOSWITCH:;..............................................17 12、 查询小区重选信息 LST CELLRESEL.................................................................. 17 13、 修改小区 MOD CELL............................................................................................ 17 14、 去激活小区 DEA CELL.........................................................................................18 15、 查询 PDSCH 配置信息(参考信号功率)：LST PDSCHCFG...............................18 16、 PDSCH 配置信息(参考信号功率) MOD PDSCHCFG.........................................18 17、 查询小区系统消息映射 LST CELLSIMAP:;........................................................19 18、 查询 UE 定时器常量信息 LST UETIMERCONST:;............................................ 19 19、 查询 UE 控制定时器配置 LST RRCCONNSTATETIMER:;............................... 19 20、 查询活动告警：LST ALMAF................................................................................20 21、 清除告警 RMV ALMFLT....................................................................................... 20 22、 查看跟踪区域配置信息：LST CNOPERATORTA.............................................. 20 23、 查询 eNodeB 加密算法优先级配置：LST ENODEBCIPHERCAP....................21 24、 查询 eNodeB 完整性保护算法优先级：LST ENODEBINTEGRITYCAP........ 21 25、 查询小区模拟负载控制：LST CELLSIMULOAD.............................................. 22 26、 查询 PDCCH 算法：LST CELLPDCCHALGO....................................................22 27、 查询 EUTRAN 同频邻区关系：LST EUTRANINTRAFREQNCELL............... 22 28、 查询 EUTRAN 异频邻区关系 LST EUTRANINTERFREQNCELL...................22 29、 查询异频邻区关系信息 DSP EUTRANINTERFREQNCELL.............................23 30、 查询异频切换参数组 LST INTERFREQHOGROUP...........................................23

2014年中移动TD-LTE三期集采投 标产品交流
华为三期BBU及基带板全景图
继续投标
新硬件
继续投标
UBBPd9•8T68*2R0M LBBPd4•8•231TT*2822*RR200MM
•6*20M 2T2R
BBU3900
室外Blade • 6*B20BMU
8T8R •12*20M 2T2R
BBU3910A
D频段
A8A*2U53W213
D频段
DR8*R2U5W3168e-fa
FA频段 8*22W(F 改频)
新8通道模 块
RRU3277
D频段 8*30W
AAU3215
D频段 8*30W
新2通道模 块
继续投标
RRU3182-e
RRU3275
D频段
E频段 2*60W
RRUபைடு நூலகம்182-FAD
2*60W
DRRU3152-e
晶片
– 发展诉求：更高的功率，更高的效率 (绿色节能)
– LDMOS (横向扩散金属氧化物半导 体)GaN
• 氮化镓的好处
– 更高的漏极效率： 相比LDMOS效率 提升5%以上
– 更大的带宽：支持高频、大带宽
IC
– 更高的击穿电压：输出更高的功率RRU – 更高的结温：功放体积更小，结构支
双通道FAD RRU
输出功率
FA:2*30W D:2*40W
FA:2*35W D:2*60W
光纤接口
2*9.8G
2*9.8G
级联情况
功耗 尺寸（L） 重量（Kg
）
6级 350W
12L 12kg
6级 540W
18L 18kg

DRRU3151 e-fae
FA+E
DRRU3151fae
DRRU3151fa
DRRU3152fa
FA+E
FA FA+ FA
RRU3152-e E
RRU3233
D
双模RRU 是否支持双
模 支持 支持
支持
支持
支持 支持 单模RRU 不支持 不支持
TDS/TDL双模规格
FA：2*20M TDL+6C TDS
RJ45
RJ45
任务2：RRU硬件结构
学习目标
了解华为RRU/RFU的分类及硬件结构 了解华为RRU/RFU的逻辑结构和功能
知识要点
认识并理解华为RRU/RFU基于FDD和TDD制式 的逻辑结构
熟悉华为RRU/RFU的分类及部分典型的RRU硬 件结构
任务2：RRU硬件结构
RRU逻辑结构
任务2：RRU硬件结构
RRU3151e-fae
RRU硬件结构认知
任务2：RRU硬件结构
RRU3152-e
任ቤተ መጻሕፍቲ ባይዱ2：RRU硬件结构
RRU3158-fa
任务2：RRU硬件结构
RRU3233
任务2：RRU硬件结构
RRU型号
DRRU3158 e-fa
DRRU3158fa
频段 FA FA
任务3：室外站点典型配置应用
DBS3900典型应用场景
BBU+RRU+APM+IBBS
任务3：室外站点典型配置应用
BBU+RRU+APM+OFB
任务3：室外站点典型配置应用
BBU+RRU+OFB
