隧道窑工作系统

隧道窑的结构和工作原理1. 隧道窑的简介说到隧道窑，大家可能会想，“这是什么东东？”其实，隧道窑是一种超牛的工业炉，主要用于陶瓷、砖块、瓦片等材料的烧制。

它的结构就像一条漫长的隧道，里面有各种各样的设备和技术，让我们一起走进这个神秘的世界吧！2. 隧道窑的结构2.1 窑体隧道窑的主体就像一根长长的管子，真是“见缝插针”的艺术！它一般由耐火砖构成，能够承受高温，简直就像是高温的“铁血战士”。

窑体内部有多条通道，用于进出不同的产品。

这样一来，就能一次性烧制大量的东西，效率杠杠的，真是“多一事不如少一事”的好选择。

2.2 热交换系统然后就是热交换系统了，听起来高大上，其实就是把热气循环利用的聪明办法。

这个系统可以让窑内的热量得到最大化的利用，简直就像“过期不候”的节能达人，省钱又环保。

大家知道，烧砖烧瓦可是个耗能大户，能省一分钱就是一分钱啊！2.3 进料和出料系统别忘了进料和出料系统，这可是“流动性”的重要保证。

它们负责把未烧制的材料送进去，以及把烧好的成品搬出来。

想象一下，一个个瓷砖像赶集一样，纷纷走出隧道窑，真是“人山人海”，热闹非凡！3. 隧道窑的工作原理3.1 烧制过程说到工作原理，隧道窑的烧制过程简直像个大舞台，产品们在这里上演一场精彩的“火焰秀”。

首先，未烧制的材料被送入窑内，随着温度逐渐升高，它们就像变魔术一样，发生一系列化学变化。

刚开始的时候，温度可能在600℃左右，慢慢地，直到1300℃，那种高温简直是“热火朝天”！3.2 冷却过程烧制完后，接下来就是冷却过程了。

这时候，窑内的温度开始下降，就像“凉风习习”的秋天，产品们终于可以松一口气。

冷却的过程也很重要，太快可能会导致产品裂开，这可是“功亏一篑”的事情啊！所以，隧道窑一般采用渐进式冷却，让每一个产品都能安安全全地“顺风归家”。

4. 小结总的来说，隧道窑不仅仅是一座简单的窑炉，它就像是一台高效的生产机器，运转起来那叫一个顺畅。

它的设计和工作原理融合了许多现代科技，既节能又环保，真是“聪明绝顶”。

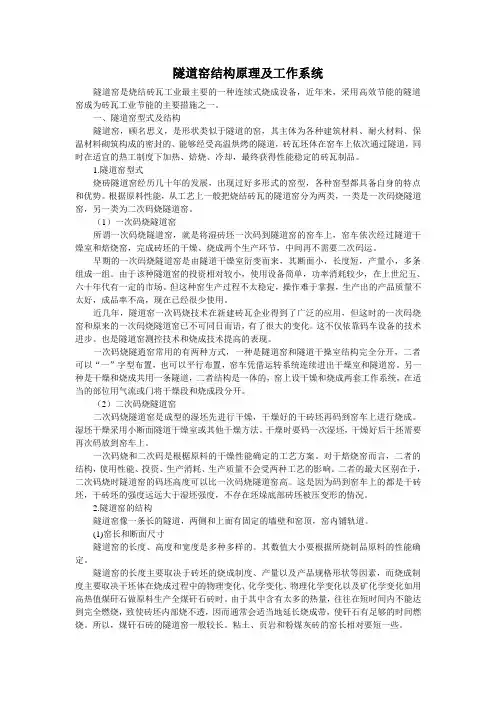

隧道窑结构原理及工作系统隧道窑是烧结砖瓦工业最主要的一种连续式烧成设备，近年来，采用高效节能的隧道窑成为砖瓦工业节能的主要措施之一。

一、隧道窑型式及结构隧道窑，顾名思义，是形状类似于隧道的窑，其主体为各种建筑材料、耐火材料、保温材料砌筑构成的密封的、能够经受高温烘烤的隧道，砖瓦坯体在窑车上依次通过隧道，同时在适宜的热工制度下加热、焙烧、冷却，最终获得性能稳定的砖瓦制品。

1.隧道窑型式烧砖隧道窑经历几十年的发展，出现过好多形式的窑型，各种窑型都具备自身的特点和优势。

根据原料性能，从工艺上一般把烧结砖瓦的隧道窑分为两类，一类是一次码烧隧道窑，另一类为二次码烧隧道窑。

（1）一次码烧隧道窑所谓一次码烧隧道窑，就是将湿砖坯一次码到隧道窑的窑车上，窑车依次经过隧道干燥室和焙烧窑，完成砖坯的干燥、烧成两个生产环节，中间再不需要二次码运。

早期的一次码烧隧道窑是由隧道干燥室衍变而来，其断面小，长度短，产量小，多条组成一组。

由于该种隧道窑的投资相对较小，使用设备简单，功率消耗较少，在上世纪五、六十年代有一定的市场。

但这种窑生产过程不太稳定，操作难于掌握，生产出的产品质量不太好，成品率不高，现在已经很少使用。

近几年，隧道窑一次码烧技术在新建砖瓦企业得到了广泛的应用，但这时的一次码烧窑和原来的一次码烧隧道窑已不可同日而语，有了很大的变化。

这不仅依靠码车设备的技术进步。

也是隧道窑测控技术和烧成技术提高的表现。

一次码烧隧逍窑常用的有两种方式，一种是隧道窑和隧道干操室结构完全分开，二者可以“一”字型布置，也可以平行布置，窑车凭借运转系统连续进出干燥室和隧道窑。

另一种是干燥和烧成共用一条隧道，二者结构是一体的，窑上设干燥和烧成两套工作系统，在适当的部位用气流或门将干燥段和烧成段分开。

（2）二次码烧隧道窑二次码烧隧道窑是成型的湿坯先进行干燥，干燥好的干砖坯再码到窑车上进行烧成。

湿坯干燥采用小断面隧道干燥室或其他干燥方法。

干燥时要码一次湿坯，干燥好后干坯需要再次码放到窑车上。

目录前言------------------------------------------------------------------4一、隧道窑系统的结构1、窑体、窑门----------------------------------------------------------42、风机-------------------------------------------------------------------63、管路系统-------------------------------------------------------------74、中控系统-------------------------------------------------------------85、窑车-------------------------------------------------------------------96、顶车机等设备-------------------------------------------------------10二、隧道窑系统的操作1、干燥的影响----------------------------------------------------------112、正常操作及思路①发热量-------------------------------------------------------------12②进车速度----------------------------------------------------------12③码坯方式----------------------------------------------------------13④风机调整----------------------------------------------------------143、几种特殊情况下的操作①、停电-------------------------------------------------------------15②、焙烧段温度偏低、偏高的纠正----------------------------15③、焙烧段前移、后移的纠正----------------------------------16④、焙烧段过长、过短的纠正----------------------------------16⑤、车底温度高的纠正-------------------------------------------17⑥、非正常情况处理----------------------------------------------18三、应建立的几种概念1、整体性、宏观性----------------------------------------------------182、预见性、滞后性----------------------------------------------------193、统一性----------------------------------------------------------------19四、常见缺陷应对1、裂纹-------------------------------------------------------------------192、石灰爆裂-------------------------------------------------------------203、黑心砖----------------------------------------------------------------20前言烧成车间隧道窑系统是砖厂最大的设备。

隧道窑的工作原理及特点嘿呀！今天咱们就来好好聊聊隧道窑的工作原理及特点！首先呢，咱们得搞清楚啥是隧道窑！哎呀呀，简单来说，隧道窑就像一条长长的通道，专门用来烧制各种东西的。

那它的工作原理是啥呢？哇！这可得好好说道说道。

隧道窑呀，是连续式生产的窑炉呢。

物料从窑的一端进入，然后慢慢地通过整个窑体，最后从另一端出来，就完成了烧制过程。

在隧道窑的内部呀，有不同的温度区域。

刚进去的时候，温度相对较低，这叫预热区。

物料在这先被慢慢加热，做好准备。

然后呢，就到了高温区，哎呀呀，这里温度可高啦，物料就在这里发生各种化学反应，完成烧制的关键步骤。

最后呢，是冷却区，物料在这逐渐降温，最终达到合适的温度出炉。

隧道窑的工作原理是不是挺神奇的？那它有啥特点呢？其一，它的生产效率高呀！哇，因为是连续式生产，不像有些窑炉得断断续续的，所以能在短时间内烧制出大量的产品，这可太棒啦！其二，温度控制精准呢！通过各种先进的设备和技术，可以精确地控制窑内不同区域的温度，保证烧制的质量稳定，哎呀呀，这对于产品质量来说太重要啦！其三，能源利用率高呀！隧道窑能够有效地回收利用余热，节省能源，降低成本，这可真是个大优点！其四，自动化程度高哟！可以减少人工操作，降低劳动强度，提高生产的安全性。

其五，产品质量稳定哟！由于温度控制精准，生产过程连续稳定，所以生产出来的产品质量都差不多，不会出现太大的差异。

哎呀呀，隧道窑的工作原理和特点是不是很有意思？它在陶瓷、耐火材料、砖瓦等行业都发挥着重要的作用呢！总之呀，隧道窑凭借着它独特的工作原理和显著的特点，成为了现代工业生产中不可或缺的一部分！哇！相信在未来，随着技术的不断进步，隧道窑还会不断地改进和完善，为我们的生产生活带来更多的便利和惊喜呢！。

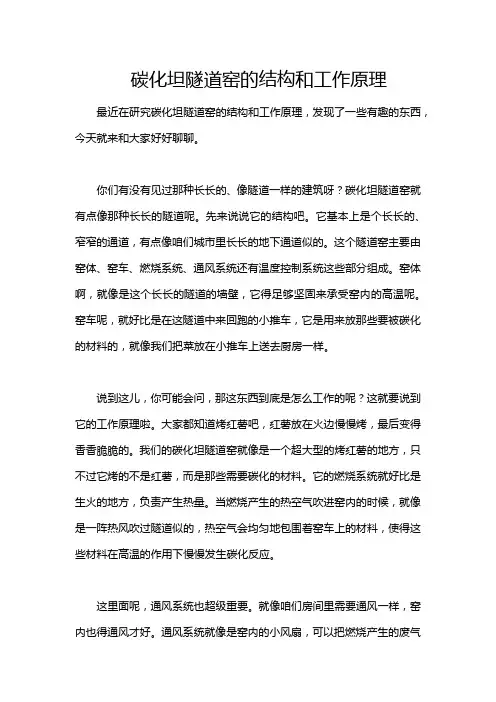

碳化坦隧道窑的结构和工作原理最近在研究碳化坦隧道窑的结构和工作原理，发现了一些有趣的东西，今天就来和大家好好聊聊。

你们有没有见过那种长长的、像隧道一样的建筑呀？碳化坦隧道窑就有点像那种长长的隧道呢。

先来说说它的结构吧。

它基本上是个长长的、窄窄的通道，有点像咱们城市里长长的地下通道似的。

这个隧道窑主要由窑体、窑车、燃烧系统、通风系统还有温度控制系统这些部分组成。

窑体啊，就像是这个长长的隧道的墙壁，它得足够坚固来承受窑内的高温呢。

窑车呢，就好比是在这隧道中来回跑的小推车，它是用来放那些要被碳化的材料的，就像我们把菜放在小推车上送去厨房一样。

说到这儿，你可能会问，那这东西到底是怎么工作的呢？这就要说到它的工作原理啦。

大家都知道烤红薯吧，红薯放在火边慢慢烤，最后变得香香脆脆的。

我们的碳化坦隧道窑就像是一个超大型的烤红薯的地方，只不过它烤的不是红薯，而是那些需要碳化的材料。

它的燃烧系统就好比是生火的地方，负责产生热量。

当燃烧产生的热空气吹进窑内的时候，就像是一阵热风吹过隧道似的，热空气会均匀地包围着窑车上的材料，使得这些材料在高温的作用下慢慢发生碳化反应。

这里面呢，通风系统也超级重要。

就像咱们房间里需要通风一样，窑内也得通风才好。

通风系统就像是窑内的小风扇，可以把燃烧产生的废气排出去，再把新鲜的空气换进来。

这样既保证了窑内有足够的氧气供燃烧，又可以让碳化反应顺利进行。

再说说温度控制系统。

这东西可就像是窑内的一个小管家一样。

咱们烤红薯的时候也不能火太旺或者太弱呀，碳化材料也是这个道理。

温度控制系统会时刻检测窑内的温度，如果温度太高了，它就像个贴心的小助手，让燃烧系统减弱一点，如果温度太低了，就想法子让燃烧更旺一些。

谈到这里，我就想起我当初刚开始接触这个碳化坦隧道窑的时候，特别困惑它怎么能让那么多的材料都均匀碳化呢？后来我就想象它就像一个超级大的烤箱，烤箱要是热力都不均匀的话，肯定烤不好东西对吧？这个窑也是一样，如果哪里热哪里不热，那就会有的材料碳化过头，有的还没碳化好。

一、隧道窑的工作原理及其优点隧道窑一般是一条长的直线形通道，两侧及顶部有固定的窑墙及窑顶（顶部有平顶和拱顶之分），底部铺设的轨道上运行着窑车，窑车上装载着烧成产品，依次窑车进车，窑尾出车。

窑体构成了固定的预热带，冷却带，通常称为隧道窑的“三带”。

燃烧产生的高温烟气在隧道窑前端烟囱或在引风机的作用下，沿着隧道向窑头方向流动，同时逐步地预热进入窑内的制品，这一段构成了隧道窑的预热带。

隧道窑的中间为烧成带，在隧道窑的窑尾鼓入冷风，冷却隧道窑内后一段制品，鼓入的冷风经制品而被加热后，再抽出送入干燥窑作为干燥生坯的热源，这一段便构成了隧道窑的冷却带。

烧结砖隧道窑使用的燃料有固体、液体和气体3种不同的燃料。

目前我国大部分隧道窑使用的是固体燃料，也就是煤。

称作内燃烧结，有条件的地方也使用外烧结法，也就是油和气作为燃烧原料。

隧道窑是连续化生产，中间没有间断期，烧成周期短产量大，不受自然天气的影响，节约燃料。

它主要是利用逆流原理工作，因此热利用率较高，与常规轮窑相比热利用率高达50%左右。

隧道窑生产可节省劳力，能改善劳动环境，可减少环境污染，操作简便，装卸产品便于实现机械化。

减轻了工人的劳动强度。

在提高产品质量上，与轮窑相比，减少了工人二次倒运，烧成温度可控可调。

容易掌控其烧成规律，破碎率较低。

隧道窑和窑体内配套设备比较耐用，因为隧道窑与轮窑相比窑内不受急冷急热的影响，所以窑体使用寿命较长，一般在5年内不大修。

隧道窑在占地面积上与相同产量和规格的轮窑相比要少2|3。

隧道窑与轮窑所用砌筑材料和配备设备不一样。

因此，投资造价要高于轮窑，但后期生产成本低于轮窑。

二、隧道窑的种类与结构隧道窑可按内宽、产量、结构、运转自动化程度等各项指标进行分类。

（一）按隧道窑的断面宽度分类可分为3.0m，3.3m，3.6m，4.6m，4.8m，6.9m，7.3m，9,3m，10.3m等不同宽度的隧道窑。

（二）按窑炉结构分类（1）按窑顶结构可分成拱顶隧道窑，吊平顶隧道窑两大结构。

隧道窑的工作原理
隧道窑是一种用于烧制陶瓷、砖等材料的传统窑炉。

其工作原理如下：
1. 装载材料：首先，在隧道窑的入口处将要烧制的陶瓷或砖坯装载到窑内。

通常，窑内会有一条滚筒输送带，将材料逐渐推入窑内。

2. 预热和燃烧：当材料进入窑内后，窑炉的燃烧室内点燃燃料，如天然气或油，以提供燃烧所需的高温。

燃烧产生的热量会传递到窑内空气和材料表面，使其逐渐升温。

3. 热交换：隧道窑内通常有多个隔板，将窑腔分隔为不同区域。

隔板上开有孔洞，使烟气从窑炉经过旁边的窑腔，与正在升温的材料进行热交换。

这样可以提高热能利用效率，减少烟气排放。

4. 烧结和烧制：随着温度的升高，材料逐渐达到烧结和烧制的温度。

烧结是指将材料内部颗粒粘结在一起的过程，而烧制是指使材料表面形成坚固涂层的过程。

这两个过程通常需要较高的温度和持续一定时间。

5. 冷却和卸货：当材料完成烧制后，窑炉的燃烧会逐渐减弱，冷却气流进入窑内。

冷空气通过窑腔，使烧制完成的陶瓷或砖坯逐渐降温，防止其过快冷却而出现开裂。

最后，经过冷却的产品从窑口处卸下。

这就是隧道窑的基本工作原理。

通过燃烧产生的高温和热能，使材料完成烧制和烧结过程，从而得到所需的陶瓷或砖等制品。

隧道窑的结构和工作原理哎呀，说起那个烧砖头的家伙——隧道窑，我可是有说不完的故事。

它可不是那种高高在上、冷冰冰的工业机器，而是一个活生生的大家伙，有着自己的脾气和个性。

咱们今天就来聊聊这个“土生土长”的隧道窑，它的结构怎么样？又是咋运作的呢？首先得说说这家伙的外观，那可真是个庞然大物啊！长长的身子，就像一条龙一样，蜿蜒在工地上。

它的身体由很多个“房间”组成，每个“房间”里都装着不同的设备，像是一台精密的机器。

这些“房间”可不是随便乱来的，它们都有自己的名字，比如预热室、烧成室和冷却室，每个地方都有它独特的使命。

说到结构，这隧道窑可不简单。

它是由许多个“房间”组成的，这些“房间”就像是一个个小房子，里面住着各种设备。

比如说，预热室是用来预热原料的，让它们变得暖和起来；烧成室是最重要的地方，那里发生了化学反应，把原料变成了我们想要的形状；冷却室则是用来降温的，让整个生产过程热乎乎地结束。

那么，这些“房间”是怎么工作的呢？让我来给你细细道来。

预热室里，工人叔叔阿姨们会放上一堆堆的原料，然后启动那些小小的风扇，让空气流动起来。

这样一来，原料就被吹得暖暖的，就像是被妈妈抱在怀里一样。

接着，原料会被送到烧成室，那里的温度高得吓人，就像是火山爆发一样。

在那里，原料会发生化学反应，变成我们想要的形状。

经过一番激烈的“战斗”，成品就会出现在冷却室。

这里温度降下来了，就像是太阳下山了一样。

成品就会被小心翼翼地搬出来，等待下一个工序的到来。

这个过程听起来是不是有点复杂？但别担心，每一个步骤都有专门的工人叔叔阿姨们负责，他们就像是一群勤劳的小蜜蜂，忙个不停。

而且，隧道窑的工作可不只有这些，它还能根据需要进行调整，像是加温、降温、改变气氛等等，真是厉害极了！隧道窑就是一个神奇的大家伙，它用自己的方式默默地为我们的生活添砖加瓦。

虽然它看起来不起眼，但它的贡献却是不可忽视的。

下次看到它的时候，别忘了给它点个赞，毕竟它是我们生活中不可或缺的一部分哦！。

隧道窑的原理
隧道窑是一种用于烧制陶瓷的窑炉，它的原理主要是通过控制
燃烧过程中的氧气供应和热量传递，以达到烧制陶瓷的效果。

隧道
窑通常由进料口、燃烧室、热风循环系统和出料口等部分组成，下
面我们来详细了解一下隧道窑的原理。

首先，进料口是将生坯陶瓷制品送入隧道窑内进行烧制的入口，燃烧室是燃料燃烧的地方，热风循环系统则是将燃烧产生的热风均
匀地吹送到窑内，使窑内温度均匀。

出料口则是烧制完成后将陶瓷
制品取出的地方。

隧道窑的原理主要包括燃烧原理和热传递原理。

在燃烧过程中，燃料在燃烧室中燃烧，产生高温烟气，然后通过热风循环系统将热
风送入窑内。

热风在窑内流动，使窑内温度升高，从而完成陶瓷制
品的烧制过程。

隧道窑的热传递原理是通过热风循环系统将热量均匀地传递到
窑内，使窑内温度保持均匀。

热风循环系统通常包括风机、燃烧室、管道和出风口等部分，通过这些部分将热风均匀地送入窑内。

隧道窑的原理还包括氧气供应原理。

在燃烧过程中，氧气是燃
料燃烧的必要条件，通过控制燃烧室的通风口和热风循环系统的风量，可以有效地控制氧气的供应，从而控制燃烧过程的温度和速度，保证陶瓷制品的烧制质量。

总的来说，隧道窑的原理是通过控制燃烧过程中的热量传递和
氧气供应，使窑内温度均匀，完成陶瓷制品的烧制过程。

隧道窑在
陶瓷工业中具有重要的地位，它的原理不仅涉及热力学和气体流动
等知识，还涉及工程技术和生产实践，对于陶瓷制品的质量和产量
都有着重要的影响。

隧道窑工作系统的确定原则隧道窑作为一种重要的地下工程结构，其工作系统的确定对于隧道窑工程的安全、高效和稳定具有至关重要的意义。

隧道窑工作系统的确定原则需要全面考虑工程技术、安全管理、成本控制、环境保护等多方面因素，以确保工程的顺利进行和成功完工。

下面将从多个方面对隧道窑工作系统的确定原则进行详细阐述。

一、工程技术原则1. 确保质量：在确定隧道窑工作系统时，必须确保各项工程技术方案符合国家标准和工程质量要求，以保障隧道窑结构的安全可靠性。

2. 确保施工工艺合理：在确定隧道窑工作系统时，应根据地质条件、地形特点和工程要求，选择合理的施工工艺和施工方法，提高工程施工效率。

3. 确保环境保护：在确定隧道窑工作系统时，应考虑到工程对周边环境的影响，采取相应的环境保护措施，减少对周边自然生态的影响。

二、安全管理原则1. 确保施工安全：在确定隧道窑工作系统时，必须优先考虑施工人员的安全，严格执行国家相关的安全生产法律法规和标准，采取有效的安全防护措施，确保施工过程中的安全。

2. 确保现场管理：在确定隧道窑工作系统时，需要建立健全的现场管理制度和责任制，确保工地的秩序井然，杜绝事故的发生。

3. 确保应急预案：在确定隧道窑工作系统时，需要制定完善的应急预案，及时处理施工中可能出现的突发事件，保障施工过程的安全稳定。

三、成本控制原则1. 确保合理投入：在确定隧道窑工作系统时，需要根据工程的实际需求和可行性进行成本测算和预算编制，保证合理的经济投入。

2. 确保资源利用：在确定隧道窑工作系统时，需要合理规划施工资源的使用，提高资源利用率，降低施工成本。

3. 确保工程效益：在确定隧道窑工作系统时，需要综合考虑投入产出比，确保工程施工过程中的成本控制在合理范围内，保证工程的经济效益。

四、环境保护原则1. 确保节能减排：在确定隧道窑工作系统时，应推广使用节能环保的施工设备和工艺，减少施工对能源的消耗和对环境的污染。

2. 确保土地保护：在确定隧道窑工作系统时，需要保护周边土地资源，合理利用土地，最大限度减少对土地资源的占用和破坏。
