石灰石石膏湿法脱硫工艺流程ppt课件

自然氧化因锅炉和脱硫系统运行参数不同而氧化程度各异， 当氧化率在15~95%，钙的利用率低于80%范围内亚硫酸钙易 结垢，因为氧化率较高时（＞15%），生成的硫酸钙不能与亚 硫酸钙一起沉淀析出；氧化率达不到一定程度（＜95%），就 不能产生足够的石膏晶种而使石膏晶体迅速增长，导致石膏在 脱硫塔内结垢。
石灰石浆液制备系统主要由石灰石粉贮仓、石灰石粉 计量和输送装置、带搅拌的浆液罐、浆液泵等组成，如图 所示。将石灰石粉由罐车运到料仓存储，然后通过给料机、 计量器和输粉机将石灰石粉送入在浆配制罐。在罐中与来 自工艺过程的循环水一起配制成石灰石质量分数为15%～ 20%浆液。用泵将该浆液经由一带流量测量装置的循环管 道打入吸收塔底槽。
折流板除雾器结构与除雾原理
Baidu Nhomakorabea15
旋流板的结构如图所 示，气流在穿过板片间 隙时变成旋转气流，其 中的液滴在惯性作用下 以一定的仰角射出作螺 旋运动而被甩向外侧， 汇集留到溢流槽内，达 到除雾目的，除雾效率 可达到90％～99％。
旋流板除雾器示意图
16
• 吸收塔内的除雾器 • 通常为二级除雾器、安装在塔的顶部。 • 处理后的烟气残余水分不能超过75mg/m3，最好是不超过
19
控制氧化就是采用抑制氧化或强制氧化方式将氧化率控 制在＜15%或＞95%。抑制氧化通过在洗涤液中添加抑制性 物质，控制氧化率低于15%，使浆液SO42-浓度远低于饱和浓 度，生成的少量硫酸钙与亚硫酸钙一起沉淀。抑制氧化采用 的抑制有：单质硫、EDTA以及其他的有机物。
强制氧化通过向洗涤液中鼓入空气，并添加催化剂使氧 化反应趋于完全，氧化率提高到高于95%，并保持足够的浆 液含固量（12%），以提供石膏结晶所需的晶种，此时，石 膏晶体生长占优势，产生沉淀性能优良的石膏，从而避免在 塔内结垢
图为逆流吸收塔结构图。
10
逆流喷淋吸收塔 11
石灰石/石膏法各系统－吸收塔系统
• 吸收塔内的喷头
喷头材料：炭化硅
• 吸收塔内的喷淋层
喷淋层管材：PP或FRP
12
石灰石/石膏法各系统－吸收塔系统
• 吸收塔内的喷淋层
13
吸收塔中除了浆液洗涤系统外，还有除雾器（ME）和 氧化系统。
干净烟气出口设除雾器，通常为二级除雾器，装在塔的 圆筒顶部（垂直布置）或塔出口弯道后的平直烟道上（水平 布置）。后者允许烟气流速高于前者。并设置冲洗水，间歇 冲洗除雾器。冷烟气中残余水分一般不能超过100mg/m3， 现在大多要求不超过75mg/m3，否则会玷污热交换器、烟道 和风机等。
5
石灰石浆液制备系统
吸收剂制备系统的选择应根据吸收剂来源、投资、运行 成本及运输条件等进行综合技术经济比较后确定。当资源 落实、价格合理时，应优先采用直接购买石灰石粉方案； 当条件许可且方案合理时，可由电厂自建湿磨吸收剂制备 系统。当必须新建石灰石加工粉厂时，应优先考虑区域性 协作即集中建厂，且应根据投资及管理方式、加工方式、 厂址位置、运输条件等因素进行综合技术经济论证。
50mg/m3 • 脱硫中主要采用折流板，其次是旋流板式。
17
18
脱硫系统氧化方式
在石灰石湿法烟气脱硫工艺中有强制氧化和自然氧化之分， 其区别在于脱硫塔底部的持液槽中是否充入强制氧化空气。
对于自然氧化工艺，吸收浆液中的HSO3－在吸收塔中被烟 气中剩余的氧气（电厂烟气含氧量一般在6%左右）部分氧化 成SO42－,其脱硫副产物主要是亚硫酸钙和亚硫酸氢钙。
吸收塔的设计在湿法FGD系统中是十分关键的。吸收塔 最主要的塔型是喷淋吸收塔，在世界的湿法FGD系统中占有 突出的地位，大多采用逆流喷淋塔。
9
烟气从喷淋区下部进入吸收塔与均匀喷出的吸收浆液流 接触，烟气流速为3~4m/s左右，液气比与煤含硫量和脱硫 率关系较大，一般在8~25L/m3之间。喷淋塔的优点是塔内 部件少，故结垢可能性小，压力损失小。逆气流运行有利于 烟气与吸收液充分接触，但阻力损失比顺流大。
吸收区高度为5~15m，如按塔内流速3m/s计算，接触反 个喷淋层，每个喷淋层都装有多个6~3应时间2~5s。区内设 。喷嘴入口压%300~%200雾化喷嘴，交叉布置，覆盖率达 Pa之间。喷嘴出口流速约为105×2~105×0.5力不能太高，在 μm，大液滴在塔内的滞留2950~132010m/s．雾滴直径约 时间1~10s，小液滴在一定条件下呈悬浮状态。
6
石灰石储存和制浆系统
7
•石灰石浆制备系统
石灰石/石膏法各系统－石灰石浆制备系统
核心设备： 湿式球磨机
石灰石罐 橡胶内衬和硬化钢球
石灰石粉贮罐
石灰石粉贮罐支架
球磨机
石灰石加料箱
石灰石给料泵电机
球磨机浆液装置
8
吸收塔
吸收塔是烟气脱硫系统的核心装置，要求气液接触面积 大，气体的吸收反应良好，压力损失小，并且适用于大容量 烟气处理。吸收塔的数量应根据锅炉容量、吸收塔的容量和 可靠性等确定。300MW及以上机组宜一炉配一塔。200MW 及以下机组宜两炉配一塔。根据国外脱硫公司的经验，一般 二炉一塔的脱硫装置投资比一炉一塔的装置低5%～10%，在 200MW以下等级的机组上采用多炉一塔的配置有利于节省投 资。
湿法烟气脱硫塔采用的除雾器主要为折流板除雾器、旋 流板除雾器。
14
通常，折流板除雾器中两板之间的距离为20～30mm，对 于垂直安置的折流板气体的平均流速为2～3m/s；对于水平放 置的折流板，气体的流速可以高些，一般为6～10m/s。气速 过高会引起二次夹带。折流板除雾器结构与除雾原理见图所 示。
湿式石灰石石膏法脱硫工艺流程

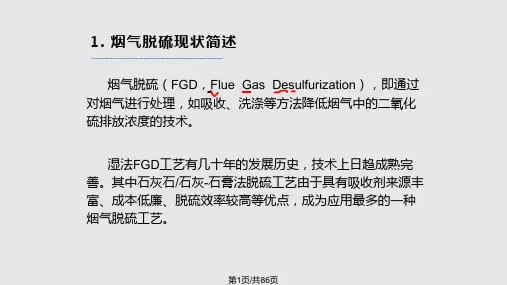

1
2
湿式石灰石石膏法脱硫工艺流程 湿式石灰石/石膏法FGD装置的工艺流程可以将脱硫岛系 统分为三个子系统： 烟气处理和SO2吸收子系统； 石膏脱水子系统； 反应剂制备子系统
也可以进一步细分为七个子系统：
3
石灰石-石膏湿法烟气脱硫工艺流程
4
石灰石-石膏湿法烟气脱硫系统原则上可由下列结构系统构 成： ✓由石灰石粉料仓和石灰石研磨及测量站构成的石灰石制 备系统； ✓由洗涤循环、除雾器和氧化工序组成的吸收塔； ✓由回转式烟气-烟气换热器、清洁烟气冷却塔排放或湿烟 囱排烟构成的烟气再热系统； ✓脱硫风机； ✓由水力旋流分离器和过滤皮带组成的石膏脱水装置； ✓石膏贮存装置； ✓废水处理系统。 下面分别予以介绍。
