板式换热器垫片的选择要点
板式换热器垫片是板式换热器中一个非常重要的组成部分，用于防止换热器板片间的泄漏和保证热交换的效率。

一、板式换热器垫片的种类
板式换热器垫片主要有以下几种类型：橡胶垫片：橡胶垫片具有良好的弹性和密封性能，适用于低压和低温的场合。

石棉橡胶垫片：石棉橡胶垫片由石棉和橡胶制成，适用于中压和低温的场合。

聚乙烯垫片：聚乙烯垫片具有良好的耐腐蚀性和密封性能，适用于中压和高温的场合。

金属包覆垫片：金属包覆垫片由金属薄片和石棉橡胶等材料制成，适用于高压和高温的场合。

二、板式换热器垫片的选择
在选择板式换热器垫片时，需要考虑以下几个因素：
工作温度：垫片能承受的温度应与换热器的工作温度相匹配。

工作压力：垫片应具有足够的强度和密封性能，以承受换热器
的工作压力。

材料：垫片的材料应与换热器内部的流体相容，以避免发生腐
蚀和泄漏。

成本：在满足性能要求的前提下，应选择成本较低的垫片。

三、板式换热器垫片的使用
在使用板式换热器垫片时，需要注意以下几点：安装垫片时，应确保其与换热器板片的接触平整，避免产生间隙和泄漏。

定期检
查垫片的使用情况，发现损坏和老化现象应及时更换。

在拆卸换热器时，应避免损坏垫片，以免影响再次使用。

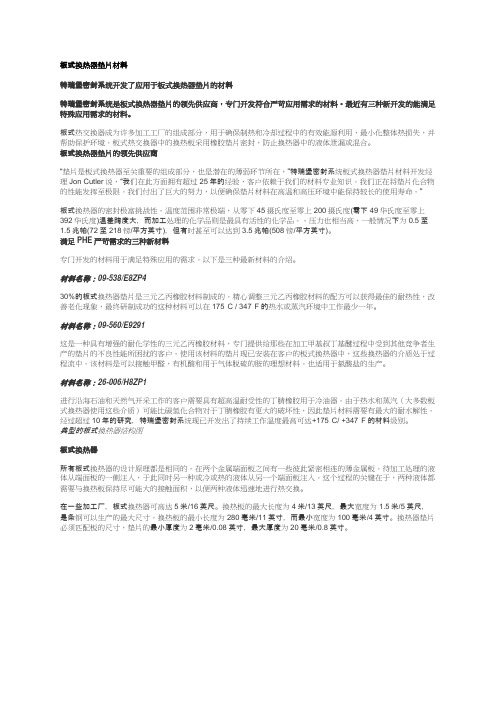

板式换热器垫片材料特瑞堡密封系统开发了应用于板式换热器垫片的材料特瑞堡密封系统是板式换热器垫片的领先供应商，专门开发符合严苛应用需求的材料。

最近有三种新开发的能满足特殊应用需求的材料。

板式热交换器成为许多加工工厂的组成部分，用于确保制热和冷却过程中的有效能源利用，最小化整体热损失，并帮助保护环境。

板式热交换器中的换热板采用橡胶垫片密封，防止换热器中的液体泄漏或混合。

板式换热器垫片的领先供应商“垫片是板式换热器至关重要的组成部分，也是潜在的薄弱环节所在，”特瑞堡密封系统板式换热器垫片材料开发经理Jon Cutler说，“我们在此方面拥有超过25年的经验，客户依赖于我们的材料专业知识。

我们正在将垫片化合物的性能发挥至极限。

我们付出了巨大的努力，以便确保垫片材料在高温和高压环境中能保持较长的使用寿命。

”板式换热器的密封极富挑战性。

温度范围非常极端，从零下45摄氏度至零上200摄氏度(零下49华氏度至零上392华氏度)温差跨度大，而加工处理的化学品则是最具有活性的化学品。

压力也相当高，一般情况下为0.5至1.5兆帕(72至218镑/平方英寸)，但有时甚至可以达到3.5兆帕(508镑/平方英寸)。

满足PHE严苛需求的三种新材料专门开发的材料用于满足特殊应用的需求。

以下是三种最新材料的介绍。

材料名称：09-538/E8ZP430%的板式换热器垫片是三元乙丙橡胶材料制成的。

精心调整三元乙丙橡胶材料的配方可以获得最佳的耐热性，改善老化现象，最终研制成功的这种材料可以在175°C / 347°F的热水或蒸汽环境中工作最少一年。

材料名称：09-560/E9291这是一种具有增强的耐化学性的三元乙丙橡胶材料，专门提供给那些在加工甲基叔丁基醚过程中受到其他竞争者生产的垫片的不良性能所困扰的客户。

使用该材料的垫片现已安装在客户的板式换热器中，这些换热器的介质处于过程流中。

该材料是可以接触甲醛，有机酸和用于气体脱硫的胺的理想材料。

板式换热器是一种高效、节能的换热设备,具有传热系数高、结构紧凑、耗材少、形式多样、便于维修等诸多优点,应用领域逐渐扩大,已广泛应用于机械、电力、冶金、化工、轻纺、饮料、城镇供热等行业和领域,表现出很强的竞争力。

板式换热器以金属板片(一般厚度为05～10mm)为换热元件,由不锈钢、工业纯钛或其他材料的薄板压制而成。

通常用模具将板片压制成各种槽型或波纹形,既可以增大板片的刚度,以防止板片受压时变形,也增强了流体的湍流程度,增加了换热面积。

每个板片的四角各开有一孔,板片四周以及孔的周围压有密封垫片槽,并根据需要在孔的周槽中放置有垫片,起到允许流体或阻止流体进入板面之间通道的作用。

若将数个板片按照换热要求依次排列在支架上,并用固定压紧板和活动压紧板由压紧螺杆压紧,在相邻的板片间就形成了流体通道,借助板片四角的孔口与垫片．1、板片的组合形式根据对板式换热器的市场调研,我国板式换热器生产厂家设计的板型主要以纵向人字形波纹为主。

人字形波纹分为横向人字形波纹和纵向人字形波纹。

流体在以上两种形式的板片构成的通道内流动时都能形成网状流动,但其流动阻力和传热系数各不相同。

当采用横向人字形波纹板片时,流体在经过板片间形成的通道时比较顺畅,流动阻力很小,压力降非常低,但其换热系数也要比纵向人字形波纹的板片稍低一些,因此比较适用于低流速、高粘度、流量比较大的场合。

当采用纵向人字形波纹的板片(其波纹夹角为120°)时,流体在板片间形成的通道流过时极易产生湍流,换热系数高,因而可以产生比较理想的换热效果,其主要缺点是压力降比较大,因而只适用于压力不太大的情况,不适用粘度高、流动阻力要求低的场合。

2、板片的结构形式板片作为板式换热器的关键元件,其结构设计合理与否将直接影响到板片的传热性能、阻力降以及整机的承压能力。

目前已存在百余种核心结构,其主要波纹形式有:人字形波纹(包括横向人字形波纹和纵向人字形波纹)、水平波纹、竖直波纹、斜波纹等。

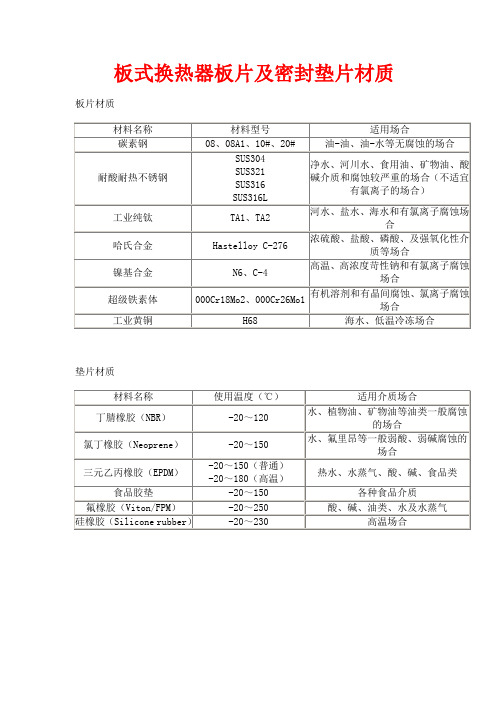

板式换热器的板片的材质选择板式换热器的板片为压制有波纹、密封槽和角孔的金属薄板，是重要的传热元件。

波纹不仅可强化传热，而且可以增加薄板的和刚性，从而提高板式换热器的承压能力，并由于促使液体呈湍流状态，故可减轻沉淀物或污垢的形成，起到一定的“自洁”作用。

一、板片厚度标准及适用条件1、板片标准和厚度AISI304，通常是 0.4或者0.5mm厚度AISI316，通常是0.5或者0.6mm254SMO (高合金），通常是0.6mm钛，通常是0.5或者0.6mm哈氏C-276 (镍合金)通常0.6mm板式换热器板片作为板换系统最重要的传热环节，其质量直接影响到设备的使用寿命。

所以在参数选型设计的时候，严格按照提供的参数进行反复设计，流经的介质也会确认其物理性能，确保选用相对应的材质，因为参与换热的不同介质会对相应的材质板片具有腐蚀性,所以,根据不同的换热介质选取合适材质的板片是相当重要的，以免发生泄漏。

1、水，常见的自来水、纯净水一般我们都选择不锈钢304的材质；那么如果是井水、河水、闭式循环水等介质，我们得考虑用316L，因为这些介质成份都比较复杂，304耐腐蚀性不如316L好。

那么如果是海水的话，我们则一定要考虑用钛合金材质，海水氯离子浓度比较高，只有钛合金材质才能满足。

2、酸，稀硫酸浓度小于10%，温度低于50℃，可以采用不锈钢316L 材质，如果大于则需要用哈氏合金材质。

磷酸、盐酸同样的原理。

3、油，一般设备润滑油、液压油都选用不锈钢304材质。

高温导热油则考虑到耐高温性能，我们用316L的材质。

4、蒸汽，蒸汽的工况比较常见，一般我们南方选择用316L的材质，因为蒸汽的温度普遍都在120℃以上。

北方考虑到性价比，则会选择304材质，时间长了，板式换热器板片基本上都有变形的可能。

二、板片质量控制要点1、板片的原材料对于板式换热器板片质量主要看的是原材料是否是高质量板材，板换厂家的原料采购渠道基本相同，所选的材质都是具有足够厚度的不锈钢，虽然统称为不锈钢，但是分为不同标准等级的不锈钢，因为内部材质中所包含的微量元素含量不同，稳定性以及腐蚀性也会有很大的差异，因此对于板式换热器板片质量中材质是较为重要的一点。

板式换热器密封件是机械产品的重要基础元件，其制造精度要求较高，主要材质有NBR/EPDM/FKM/VITON/HNBR/CR等。

随着我国板式换热器设备制造等工业产品的快速增长，密封件产品无论在结构上还是材料上都需要高精的技术和装备支撑。

国内外企业推出的新材料：1、氟塑料包覆橡胶产品FEP(氟化丙烯)和PFA(全氟化合物)等氟塑料品种，包覆橡胶O型圈和橡胶垫片(如板式换热器密封)，提高橡胶产品耐介质性能(溶剂、强酸、强碱)，ARD艾瑞德板式换热器（江阴）有限公司等公司推出。

2、全氟橡胶FFKM耐高温(250℃～320℃)，耐燃气和强烈的化学腐蚀，弹性好，压缩永久变形低，弹性好等优点，适应一些十分苛刻的工况条件。

在化工、食品、印刷、半导体等行业应用。

Parker、Evco等公司推出。

3、独特的聚氨酯材料良好的润滑性，耐超低温性能达到20K(-253℃)应用耐超低温工况。

Simrit独家推出。

4、聚四氟乙烯(PTFE)复合与改性为了克服PTFE的冷流性、导热性差等缺点，减少产品磨损，采用PTFE材料为基体与碳纤维、聚酰亚胺(PI)、聚醚醚酮(PEEK)，聚苯硫醚(PPS)等材料复合，开发无油润滑密封件(活塞环、导向环、填料环)，在中高压无油润滑压缩机广泛应用。

广研密封开发的该类密封件，用在国内多家知名压缩机。

膨体聚四氟乙烯的应用，膨体聚四氟乙烯经拉伸、膨化后形成的具有强韧而多孔型、高度纤维化的新材料，不但保持了聚四氟乙烯本身独特的化学稳定性、极低的摩擦系数、广阔的操作温度，而且它的微纤维化内部结构更使其制品具有超乎想象的坚韧性。

在新的国际环境下，全球橡塑密封件制品制造基地将不断向我国转移。

我国橡塑密封件产业也将迎来一个跨越式的发展时期，也必将为我国新型工业化发展做出更大的贡献。

板式换热器的质量及使用寿命很大程度取决于密封垫的质量和使用寿命。

对于大对数的换热器而言，板片一般不会损坏，而密封垫则容易老化而引起泄漏，所以密封垫的好坏决定了换热器的好坏和使用寿命。

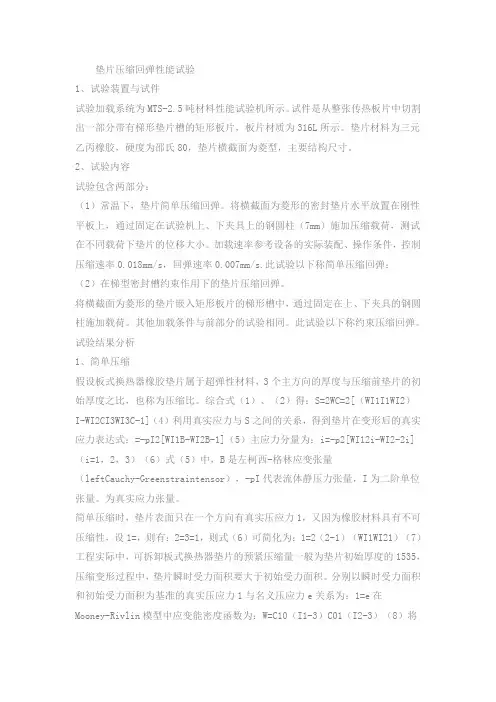

垫片压缩回弹性能试验1、试验装置与试件试验加载系统为MTS-2.5吨材料性能试验机所示。

试件是从整张传热板片中切割出一部分带有梯形垫片槽的矩形板片，板片材质为316L所示。

垫片材料为三元乙丙橡胶，硬度为邵氏80，垫片横截面为菱型，主要结构尺寸。

2、试验内容试验包含两部分：（1）常温下，垫片简单压缩回弹。

将横截面为菱形的密封垫片水平放置在刚性平板上，通过固定在试验机上、下夹具上的钢圆柱（7mm）施加压缩载荷，测试在不同载荷下垫片的位移大小。

加载速率参考设备的实际装配、操作条件，控制压缩速率0.018mm/s，回弹速率0.007mm/s.此试验以下称简单压缩回弹；（2）在梯型密封槽约束作用下的垫片压缩回弹。

将横截面为菱形的垫片嵌入矩形板片的梯形槽中，通过固定在上、下夹具的钢圆柱施加载荷。

其他加载条件与前部分的试验相同。

此试验以下称约束压缩回弹。

试验结果分析1、简单压缩假设板式换热器橡胶垫片属于超弹性材料，3个主方向的厚度与压缩前垫片的初始厚度之比，也称为压缩比。

综合式（1）、（2）得：S=2WC=2[（WI1I1WI2）I-WI2CI3WI3C-1]（4）利用真实应力与S之间的关系，得到垫片在变形后的真实应力表达式：=-pI2[WI1B-WI2B-1]（5）主应力分量为：i=-p2[WI12i-WI2-2i]（i=1，2，3）（6）式（5）中，B是左柯西-格林应变张量（leftCauchy-Greenstraintensor），-pI代表流体静压力张量，I为二阶单位张量。

为真实应力张量。

简单压缩时，垫片表面只在一个方向有真实压应力1，又因为橡胶材料具有不可压缩性，设1=，则有：2=3=1，则式（6）可简化为：1=2（2-1）（WI1WI21）（7）工程实际中，可拆卸板式换热器垫片的预紧压缩量一般为垫片初始厚度的1535，压缩变形过程中，垫片瞬时受力面积要大于初始受力面积。

分别以瞬时受力面积和初始受力面积为基准的真实压应力1与名义压应力e关系为：1=e在Mooney-Rivlin模型中应变能密度函数为：W=C10（I1-3）C01（I2-3）（8）将式（8）代入式（7）得：1=2（2-1）（C10C011）（9）在Yeoh模型[10]中应变能密度函数为：W=C10（I1-3）C20（I1-3）2C30（I1-3）3（10）将式（10）代入式（7）有：1=2（2-1）[C102C20（22-3）3C30（22-3）2]（11）利用最小二乘法可确定式（9）、（11）中的材料常数值C10，C01，C20，C30，得到的两模型拟合应力值如所示。

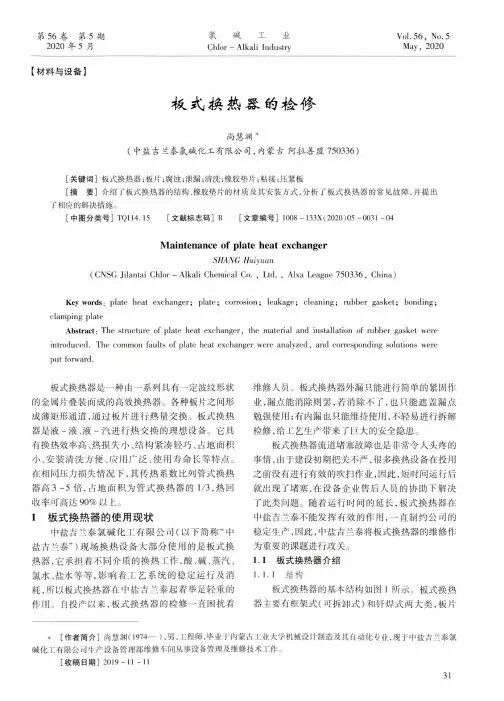

第56卷第5期2020年5月氯碱工业Chlor-A lkali IndustryVol.56, No.5M ay,2020【材料与设备】权式换热篆的检修尚慧渊*(中盐吉兰泰氯碱化工有限公司，内蒙古阿拉善盟750336)[关键词]板式换热器;板片;腐蚀;泄漏;清洗;橡胶垫片;粘接;压紧板[摘要]介绍了板式换热器的结构、橡胶垫片的材质及其安装方式，分析了板式换热器的常见故障，并提出 了相应的解决措施。

[中图分类号]T Q114.15[文献标志码]B[文章编号]1008 -133X(2020)05 -0031 -04Maintenance of plate heat exchangerS H A N G Huiyuan(CNSG Jilantai Chlor - A lkali Chemical Co. , Ltd. , Alxa League 750336, China)K ey w o rd s：plate heat exchanger；plate；corrosion；leakage; cleaning；rubber gasket；bonding；clamping plateA b s tra c t：The structure of plate heat exchanger, the material and installation of rubber gasket wereintroduced. The common faults of plate heat exchanger were analyzed, and corresponding solutions were put forward.板式换热器是一种由一系列具有一定波纹形状 的金属片叠装而成的高效换热器。

各种板片之间形 成薄矩形通道，通过板片进行热量交换。

板式换热 器是液-液、液-汽进行热交换的理想设备。

它具 有换热效率高、热损失小、结构紧凑轻巧、占地面积 小、安装清洗方便、应用广泛、使用寿命长等特点。

板式换热器板片的材质有哪些
十一月底，气温已经明显下降，今天的天气也是绵绵细雨，所以呢我们就和大家分享一下板式换热器里一个配件--板片，很多初次了解换热器的朋友们不明白为什么换热器价格有好几种呢？这个价格差别就是在板片的材质上，那么今天就由朱师傅讲解下：1：最常用的304 316高级不锈钢
通过提高Mo含量对316型进行改良的超低碳高级不锈钢，具有优良的耐氯化物点蚀和缝隙腐蚀性能，适用于不能用316型的含盐水、无机酸等介质。

2：钛板材质（用的也比较广泛）
非合金化钛，重量轻，密度4.51，能自然生成钝化保护膜（Ti2O3），且如果一旦被破坏，具有"自愈性"，故耐蚀性比不锈钢好，是适合含氯介质（Cl-浓度＞200mg/L，温度≤130℃）的典型材料。

在不超过120℃的海水和其他氯化物（如CaCl2）溶液中，实际上不受腐蚀。

一般，可用于135℃以下的海水和165℃以下各种浓度的盐水(NaCl)。

3：钛-钯合金（比较稀少）
这是添加了钯(0.12％~0.25％)的非合金化钛，因而明显改善了钛在酸类介质中的耐蚀性。

例如，对浓度达70％的硝酸、含氧化性离子（如Fe＋、Cu＋）的盐酸以及电镀液等均有良好的耐蚀性。

此外，尚可用于浓度≤10％、温度≤70℃的稀硫酸。

4：904L、SUS890L型不锈钢（相对于比较稀有）
这是一种兼顾了价格与耐蚀性的高性价比的奥氏体不锈钢，其耐蚀性好，特别适合一般的硫酸、磷酸等酸类和卤化物。

由于Cr、Ni、Mo含量较高，故具有良好的耐应力腐蚀、点蚀和缝隙腐蚀性能。

在含氯介质中的适用条件。

有幸与大家分享以上那么多，希望对大家有帮忙！。
