第七章 超级电容器储能技术

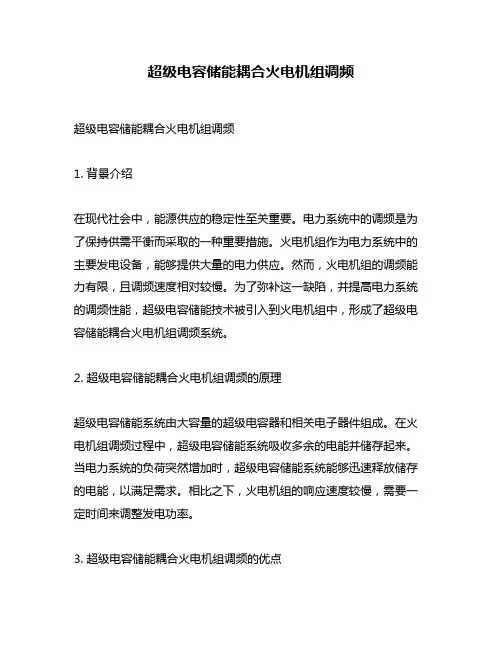

超级电容储能耦合火电机组调频超级电容储能耦合火电机组调频1. 背景介绍在现代社会中，能源供应的稳定性至关重要。

电力系统中的调频是为了保持供需平衡而采取的一种重要措施。

火电机组作为电力系统中的主要发电设备，能够提供大量的电力供应。

然而，火电机组的调频能力有限，且调频速度相对较慢。

为了弥补这一缺陷，并提高电力系统的调频性能，超级电容储能技术被引入到火电机组中，形成了超级电容储能耦合火电机组调频系统。

2. 超级电容储能耦合火电机组调频的原理超级电容储能系统由大容量的超级电容器和相关电子器件组成。

在火电机组调频过程中，超级电容储能系统吸收多余的电能并储存起来。

当电力系统的负荷突然增加时，超级电容储能系统能够迅速释放储存的电能，以满足需求。

相比之下，火电机组的响应速度较慢，需要一定时间来调整发电功率。

3. 超级电容储能耦合火电机组调频的优点超级电容储能耦合火电机组调频系统具有以下几个优点：3.1 提高调频响应速度——超级电容储能系统能够在毫秒级别内响应负荷变化，大大提高了电力系统的调频能力。

这使得系统能够更快地实现供需平衡，减少供电不稳定对用户的影响。

3.2 降低火电机组负荷波动——超级电容储能系统的引入，可以在火电机组调频过程中吸收多余的电能。

这样一来，火电机组的负荷波动可以被降低，有效减少机组的损耗和磨损。

3.3 增加火电机组运行的灵活性——超级电容储能系统可以根据电力系统和火电机组的实际情况，灵活地调整储能容量和释放速率。

这使得火电机组在应对负荷变化时更加灵活，减少了过调和欠调的情况。

4. 个人观点和理解超级电容储能耦合火电机组调频系统的引入对于电力系统的稳定运行具有积极的意义。

作为一项新兴技术，超级电容储能系统在提高电力系统的调频能力方面具有巨大潜力。

通过提高调频响应速度和减少火电机组负荷波动，该系统能够有效地提高电力系统的供电质量和稳定性。

然而，超级电容储能耦合系统的应用还面临一些挑战。

超级电容储能系统的成本较高，需要进一步降低成本以提高其在电力系统中的普及率。

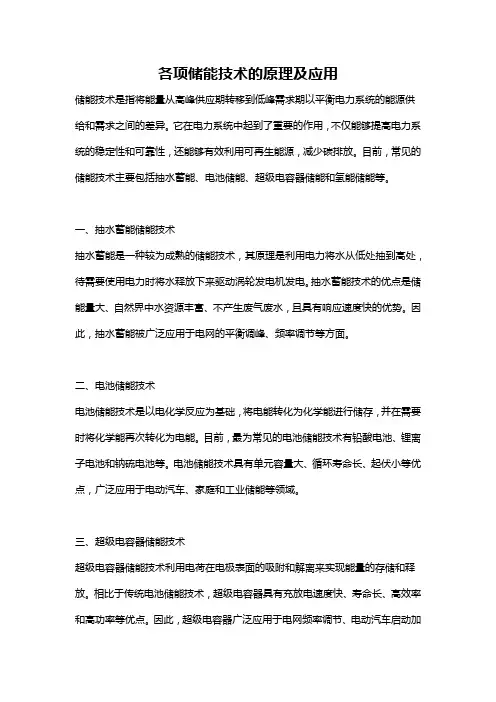

各项储能技术的原理及应用储能技术是指将能量从高峰供应期转移到低峰需求期以平衡电力系统的能源供给和需求之间的差异。

它在电力系统中起到了重要的作用，不仅能够提高电力系统的稳定性和可靠性，还能够有效利用可再生能源，减少碳排放。

目前，常见的储能技术主要包括抽水蓄能、电池储能、超级电容器储能和氢能储能等。

一、抽水蓄能储能技术抽水蓄能是一种较为成熟的储能技术，其原理是利用电力将水从低处抽到高处，待需要使用电力时将水释放下来驱动涡轮发电机发电。

抽水蓄能技术的优点是储能量大、自然界中水资源丰富、不产生废气废水，且具有响应速度快的优势。

因此，抽水蓄能被广泛应用于电网的平衡调峰、频率调节等方面。

二、电池储能技术电池储能技术是以电化学反应为基础，将电能转化为化学能进行储存，并在需要时将化学能再次转化为电能。

目前，最为常见的电池储能技术有铅酸电池、锂离子电池和钠硫电池等。

电池储能技术具有单元容量大、循环寿命长、起伏小等优点，广泛应用于电动汽车、家庭和工业储能等领域。

三、超级电容器储能技术超级电容器储能技术利用电荷在电极表面的吸附和解离来实现能量的存储和释放。

相比于传统电池储能技术，超级电容器具有充放电速度快、寿命长、高效率和高功率等优点。

因此，超级电容器广泛应用于电网频率调节、电动汽车启动加速和再生制动等场景中。

四、氢能储能技术氢能储能技术利用电能将水电解成氢气，并将氢气储存在储氢罐中，当需要时，将氢气通过燃料电池与氧气反应产生电能。

氢能储能技术具有储能量大、高效、清洁等特点，被广泛应用于再生能源的储能领域。

综上所述，储能技术在电力系统中有着广泛的应用。

不同储能技术各具特点，可以根据需求选择合适的储能技术。

随着可再生能源的快速发展和电力系统的升级，储能技术的应用前景将更加广阔，会进一步推动清洁能源革命。

电池与超级电容器的能量存储机制电池与超级电容器，作为现代储能领域中的两大巨头，它们的表现、性能以及应用范围各有千秋。

而关于其能量存储机制，一直是人们关注的焦点。

一、电池的能量存储机制电池，通常指的是可充电电池。

其基本原理是利用化学能转换成电能存储起来，再根据需求输出电能。

不同种类的电池，其储能原理也略有差异。

以铅酸电池为例，其有着较广泛的应用范围，如马达、UPS、电动车等领域，其能量存储机制可以解释为：在充电状态下，电池内部包含着两种物质：正极材料（PbO2）和负极材料（Pb）。

当外部电源给电池供电时，阳极（负极）会发生化学反应，PbO2会失去一些电荷，电子会流回电源中去；同时，阴极（正极）内部则会释放一些电子，并以离子的形式进入电池的液体中，电解液中的H2SO4会使这些离子重新与电子结合，形成铅（Pb）和二氧化硫（SO2）。

在放电过程中，这个过程是相反的，即从铅和二氧化硫的化学反应中释放出电子，进而输出电能。

二、超级电容器的能量存储机制超级电容器是一种新型的电池，相比于传统电池，它具有更高的储能密度和更长的使用寿命。

超级电容器的能量存储机制可以比作离子在电场中的运动。

这里以单电层电容器为例（其实超级电容器有多种类型，实现机制各不相同）：在正负电压引导下，电解液中的阳离子会向阴极汇集，而阴离子则会向阳极汇集。

当电极上电势足够高时，阳离子和阴离子就会被引到电极表面反应，从而获得一定的储能。

当需要释放能量时，就可以把正负电极连通导电，并通过电路输出电能。

三、电池与超级电容器的比较仔细分析一下两者的储能机制，两者显然有着较大的区别。

电池利用的是化学能，在变化过程中释放出电子来实现储能。

因此电池有着较高的储存密度，但是放电后的内部结构会有较大的改变，电池的寿命会随着充放电次数的增加而逐渐降低。

同时，电池还有着比较严重的电化学应力问题，若充电过程中超过了铅酸电池正负极的承受范围，会导致电池短路或发生其他安全问题。

超级电容器的原理与应用超级电容器，又称为超级电容、超级电容放电器，是一种新型电化学器件，它具有比传统电容器更高的电容量和能量密度，以及更高的功率密度。

这种电化学器件在现代电子设备、交通工具、能源储存系统等领域有着重要的应用。

本文将从超级电容器的原理、结构、特点以及应用领域等方面进行介绍。

一、超级电容器的原理超级电容器的工作原理基于电荷的吸附和离子在电解质中的迁移。

其正极和负极均采用多孔的活性碳材料，两者之间的电解质是导电液体。

当加上电压时，正负极之间形成两层电荷分布，即电荷层，进而形成电场。

电荷的吸附和电子的迁移使得电容器储存电能。

二、超级电容器的结构超级电容器的主要结构包括两块活性碳电极、电解质和两块集流体。

活性碳电极是超级电容器的核心部件，通过高度多孔的结构使得电极表面积大大增加，从而增加电容器的电容量。

电解质则起着导电和电荷传递的作用，而集流体则是用于导电的金属片或碳素片。

三、超级电容器的特点1.高功率密度：超级电容器具有较高的功率密度，能够在短时间内释放大量电能。

2.长循环寿命：相比于锂离子电池等储能装置，超级电容器具有更长的循环寿命。

3.快速充放电：超级电容器具有快速的充放电速度，适用于需要频繁充放电的场景。

4.环保节能：超级电容器不含有有害物质，具有较高的能源利用效率。

四、超级电容器的应用1.汽车启动系统：超级电容器作为汽车启动系统的辅助储能装置，能够有效提高发动机启动速度，降低能源消耗。

2.再生制动系统：超级电容器在电动汽车的再生制动系统中起到储能和释放能量的作用，提高能源回收效率。

3.电网能量储存：超级电容器可用作电网能量的储存装置，用于平衡电力需求与供给之间的波动。

4.工业自动化设备：超级电容器在工业自动化领域中广泛应用，用于缓冲电源波动和提供紧急供电。

5.医疗设备：超级电容器可用于医疗设备的储能，确保设备持续稳定运行。

结语超级电容器以其高功率密度、长循环寿命、快速充放电等特点在各个领域发挥着重要作用，为现代社会的能源存储和利用提供了新的技术解决方案。

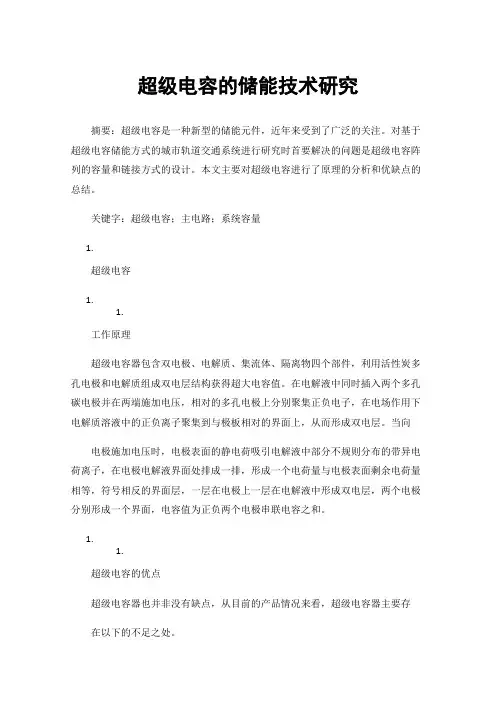

超级电容的储能技术研究摘要：超级电容是一种新型的储能元件，近年来受到了广泛的关注。

对基于超级电容储能方式的城市轨道交通系统进行研究时首要解决的问题是超级电容阵列的容量和链接方式的设计。

本文主要对超级电容进行了原理的分析和优缺点的总结。

关键字：超级电容；主电路；系统容量1.超级电容1.1.工作原理超级电容器包含双电极、电解质、集流体、隔离物四个部件，利用活性炭多孔电极和电解质组成双电层结构获得超大电容值。

在电解液中同时插入两个多孔碳电极并在两端施加电压，相对的多孔电极上分别聚集正负电子，在电场作用下电解质溶液中的正负离子聚集到与极板相对的界面上，从而形成双电层。

当向电极施加电压时，电极表面的静电荷吸引电解液中部分不规则分布的带异电荷离子，在电极电解液界面处排成一排，形成一个电荷量与电极表面剩余电荷量相等，符号相反的界面层，一层在电极上一层在电解液中形成双电层，两个电极分别形成一个界面，电容值为正负两个电极串联电容之和。

1.1.超级电容的优点超级电容器也并非没有缺点，从目前的产品情况来看，超级电容器主要存在以下的不足之处。

（1）功率密度高。

超级电容器的内阻小，同时，由于本身材质特点，可以实现电荷快速转移，输出功率高，一般可以达到蓄电池的数十倍；（2）使用寿命长。

具有至少几十万次的使用寿命，是蓄当今蓄电池使用寿命的几十倍乃至上百倍；（3）充电时间短。

超级电容器的双电层结构可以实现快速的电化学过程，并且可釆用大电流充电，一般几十秒至几分钟完成充电；（4）工作稳定范围广。

容量随温度的变化小，在的环境温度下正常工作；（5）效率高。

库伦效率可以达到以上；（6）绿色环保。

生产过程不使用重金属等有害化学物质，循环使用寿命长，属环境友好型产品。

1.1.超级电容的不足超级电容也存在一些不足之处：（1）采用线性放电。

超级电容线性放电的特性使它无法完全放电，放电工作过程中会有一定局限。

（2）低能量密度。

目前超级电容可储存的能量比化学电源少得多，对大容量能量需求场合不适用。

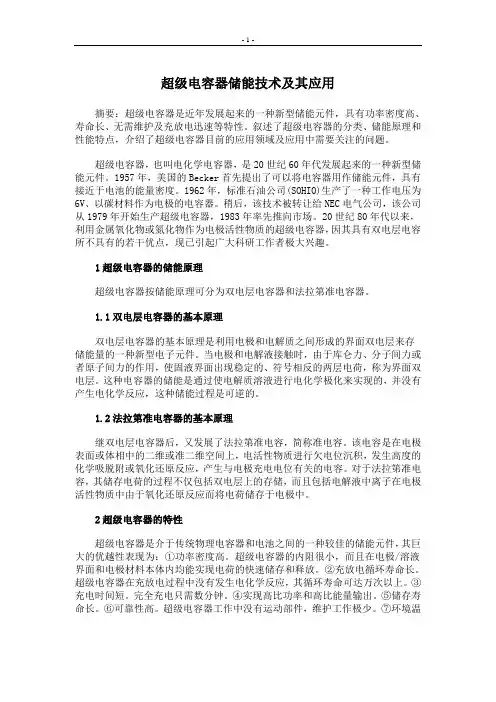

超级电容器储能技术及其应用摘要：超级电容器是近年发展起来的一种新型储能元件，具有功率密度高、寿命长、无需维护及充放电迅速等特性。

叙述了超级电容器的分类、储能原理和性能特点，介绍了超级电容器目前的应用领域及应用中需要关注的问题。

超级电容器，也叫电化学电容器，是20世纪60年代发展起来的一种新型储能元件。

1957年，美国的Becker首先提出了可以将电容器用作储能元件，具有接近于电池的能量密度。

1962年，标准石油公司(SOHIO)生产了一种工作电压为6V、以碳材料作为电极的电容器。

稍后，该技术被转让给NEC电气公司，该公司从1979年开始生产超级电容器，1983年率先推向市场。

20世纪80年代以来，利用金属氧化物或氮化物作为电极活性物质的超级电容器，因其具有双电层电容所不具有的若干优点，现已引起广大科研工作者极大兴趣。

1超级电容器的储能原理超级电容器按储能原理可分为双电层电容器和法拉第准电容器。

1.1双电层电容器的基本原理双电层电容器的基本原理是利用电极和电解质之间形成的界面双电层来存储能量的一种新型电子元件。

当电极和电解液接触时，由于库仑力、分子间力或者原子间力的作用，使固液界面出现稳定的、符号相反的两层电荷，称为界面双电层。

这种电容器的储能是通过使电解质溶液进行电化学极化来实现的，并没有产生电化学反应，这种储能过程是可逆的。

1.2法拉第准电容器的基本原理继双电层电容器后，又发展了法拉第准电容，简称准电容。

该电容是在电极表面或体相中的二维或准二维空间上，电活性物质进行欠电位沉积，发生高度的化学吸脱附或氧化还原反应，产生与电极充电电位有关的电容。

对于法拉第准电容，其储存电荷的过程不仅包括双电层上的存储，而且包括电解液中离子在电极活性物质中由于氧化还原反应而将电荷储存于电极中。

2超级电容器的特性超级电容器是介于传统物理电容器和电池之间的一种较佳的储能元件，其巨大的优越性表现为：①功率密度高。

超级电容器的内阻很小，而且在电极/溶液界面和电极材料本体内均能实现电荷的快速储存和释放。

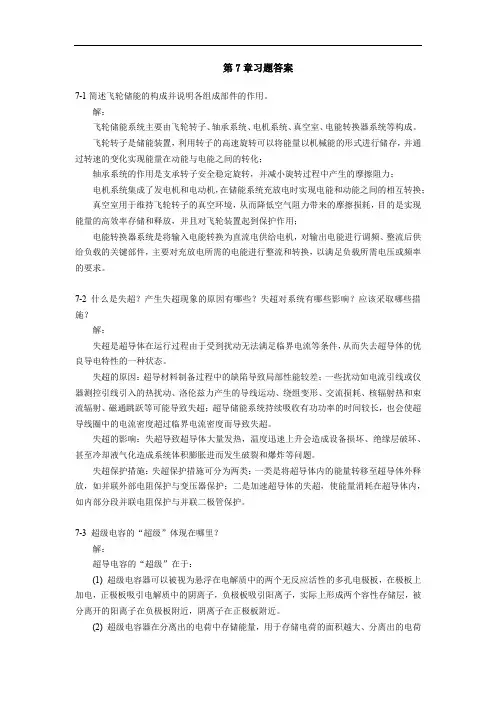

第7章习题答案7-1简述飞轮储能的构成并说明各组成部件的作用。

解：飞轮储能系统主要由飞轮转子、轴承系统、电机系统、真空室、电能转换器系统等构成。

飞轮转子是储能装置，利用转子的高速旋转可以将能量以机械能的形式进行储存，并通过转速的变化实现能量在动能与电能之间的转化；轴承系统的作用是支承转子安全稳定旋转，并减小旋转过程中产生的摩擦阻力；电机系统集成了发电机和电动机，在储能系统充放电时实现电能和动能之间的相互转换；真空室用于维持飞轮转子的真空环境，从而降低空气阻力带来的摩擦损耗，目的是实现能量的高效率存储和释放，并且对飞轮装置起到保护作用；电能转换器系统是将输入电能转换为直流电供给电机，对输出电能进行调频、整流后供给负载的关键部件，主要对充放电所需的电能进行整流和转换，以满足负载所需电压或频率的要求。

7-2 什么是失超？产生失超现象的原因有哪些？失超对系统有哪些影响？应该采取哪些措施？解：失超是超导体在运行过程由于受到扰动无法满足临界电流等条件，从而失去超导体的优良导电特性的一种状态。

失超的原因：超导材料制备过程中的缺陷导致局部性能较差；一些扰动如电流引线或仪器测控引线引入的热扰动、洛伦兹力产生的导线运动、绕组变形、交流损耗、核辐射热和束流辐射、磁通跳跃等可能导致失超；超导储能系统持续吸收有功功率的时间较长，也会使超导线圈中的电流密度超过临界电流密度而导致失超。

失超的影响：失超导致超导体大量发热，温度迅速上升会造成设备损坏、绝缘层破坏、甚至冷却液气化造成系统体积膨胀进而发生破裂和爆炸等问题。

失超保护措施：失超保护措施可分为两类：一类是将超导体内的能量转移至超导体外释放，如并联外部电阻保护与变压器保护；二是加速超导体的失超，使能量消耗在超导体内，如内部分段并联电阻保护与并联二极管保护。

7-3 超级电容的“超级”体现在哪里？解：超导电容的“超级”在于：(1) 超级电容器可以被视为悬浮在电解质中的两个无反应活性的多孔电极板，在极板上加电，正极板吸引电解质中的阴离子，负极板吸引阳离子，实际上形成两个容性存储层，被分离开的阳离子在负极板附近，阴离子在正极板附近。

电池与超级电容器的能量存储机制及应用能源是人类生存发展的基础。

以化石能源为主的传统能源的短缺和对环境的污染问题日益突出，因此新能源的开发和利用备受瞩目。

而在新能源领域中，电池和超级电容器作为两种重要的储能设备，其储能能力和应用价值也逐渐受到重视。

本文将重点介绍电池和超级电容器的能量存储机制及其在不同领域中的应用。

一、电池的能量存储机制电池是一种可以将化学能转换为电能储存起来的装置。

电池的主要部分包括电解液、正极、负极和隔膜等组件。

电池正负极不同材料之间经过化学反应，就会产生电势差并随之产生电流，实现能量的转换和储存。

不同类型的电池其能量存储机制也有所不同。

下面就国内应用相对较广的锂离子电池为例，简单介绍其能量存储机制。

锂离子电池具有高能量密度、长循环寿命和无记忆效应等优点，已经广泛应用于移动电源、电动车辆和储能系统等领域。

锂离子电池的储能机制是通过将锂离子在电极材料（正极为LiCoO2，负极为石墨）中的嵌入和脱出来实现。

在充电过程中，锂离子从正极材料中向负极材料中嵌入，同时释放出电子，形成了锂金属和氧气；在放电过程中，锂离子从负极材料中向正极材料中脱出，同时接受了电子，通过电路流动靠近正极。

锂离子电池的储能机制是一个可逆过程，通过周期性的充、放电可以实现对电荷的转换和储存。

二、超级电容器的能量存储机制超级电容器是一种普遍应用于高功率和长寿命场合的电化学储能装置。

它具有能量密度低、功率密度高、循环寿命长和快速充放电能力等优点。

超级电容器的能量存储机制是通过电极材料表面所进行的离子吸附/脱附实现。

超级电容器的电极材料是一种多孔材料，它通过吸附电荷，从而存储能量的。

与电池最大的不同就是它的电极材料是物理吸附电荷，而电池是通过化学反应来吸附电荷。

超级电容器的电极材料比电池的电极材料更加透气，离子交换更加快速，从而可以实现较高的功率密度。

但是由于超级电容器的电容存储机制，使其能量密度远低于锂离子电池和燃料电池。

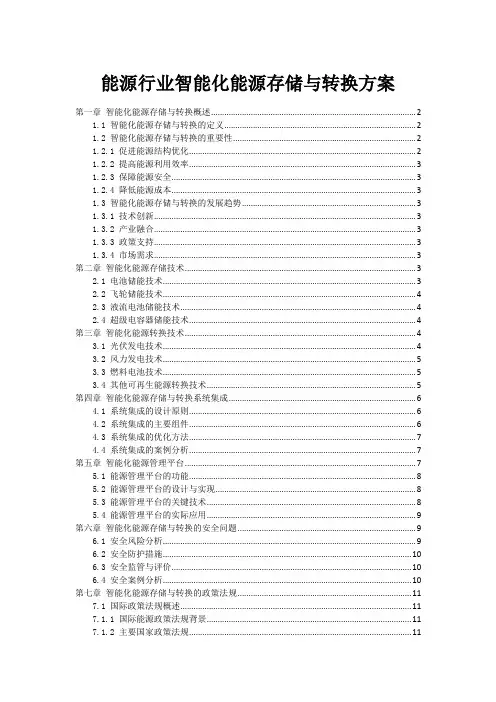

能源行业智能化能源存储与转换方案第一章智能化能源存储与转换概述 (2)1.1 智能化能源存储与转换的定义 (2)1.2 智能化能源存储与转换的重要性 (2)1.2.1 促进能源结构优化 (2)1.2.2 提高能源利用效率 (3)1.2.3 保障能源安全 (3)1.2.4 降低能源成本 (3)1.3 智能化能源存储与转换的发展趋势 (3)1.3.1 技术创新 (3)1.3.2 产业融合 (3)1.3.3 政策支持 (3)1.3.4 市场需求 (3)第二章智能化能源存储技术 (3)2.1 电池储能技术 (3)2.2 飞轮储能技术 (4)2.3 液流电池储能技术 (4)2.4 超级电容器储能技术 (4)第三章智能化能源转换技术 (4)3.1 光伏发电技术 (4)3.2 风力发电技术 (5)3.3 燃料电池技术 (5)3.4 其他可再生能源转换技术 (5)第四章智能化能源存储与转换系统集成 (6)4.1 系统集成的设计原则 (6)4.2 系统集成的主要组件 (6)4.3 系统集成的优化方法 (7)4.4 系统集成的案例分析 (7)第五章智能化能源管理平台 (7)5.1 能源管理平台的功能 (8)5.2 能源管理平台的设计与实现 (8)5.3 能源管理平台的关键技术 (8)5.4 能源管理平台的实际应用 (9)第六章智能化能源存储与转换的安全问题 (9)6.1 安全风险分析 (9)6.2 安全防护措施 (10)6.3 安全监管与评价 (10)6.4 安全案例分析 (10)第七章智能化能源存储与转换的政策法规 (11)7.1 国际政策法规概述 (11)7.1.1 国际能源政策法规背景 (11)7.1.2 主要国家政策法规 (11)7.1.3 国际组织政策法规 (11)7.2 国内政策法规概述 (12)7.2.1 国内能源政策法规背景 (12)7.2.2 政策法规体系 (12)7.3 政策法规对行业的影响 (12)7.3.1 促进技术创新 (12)7.3.2 优化产业布局 (12)7.3.3 提高市场竞争力 (12)7.4 政策法规的实施与监管 (12)第八章智能化能源存储与转换的市场前景 (13)8.1 市场规模与增长趋势 (13)8.2 市场竞争格局 (13)8.3 市场机遇与挑战 (13)8.3.1 市场机遇 (13)8.3.2 市场挑战 (13)8.4 市场发展预测 (13)第九章智能化能源存储与转换的产业发展 (14)9.1 产业链分析 (14)9.2 产业技术创新 (14)9.3 产业政策与规划 (14)9.4 产业国际合作 (14)第十章智能化能源存储与转换的未来展望 (14)10.1 技术发展趋势 (14)10.2 产业发展方向 (15)10.3 社会与经济效益 (15)10.4 智能化能源存储与转换的挑战与机遇 (15)第一章智能化能源存储与转换概述1.1 智能化能源存储与转换的定义智能化能源存储与转换是指在能源存储与转换过程中，利用现代信息技术、人工智能、大数据、物联网等先进技术，对能源系统的运行状态进行实时监测、分析、预测和优化控制，以提高能源利用效率、保障能源安全、降低能源成本的一种新型能源技术。
