基于STM32单片机的无人机飞行控制系统设计

《基于STM32单片机的无人机飞行控制系统设计》篇一一、引言随着科技的发展，无人机在各个领域中的应用越来越广泛。

为了提高无人机的性能、安全性和可靠性，设计一套有效的飞行控制系统至关重要。

本文旨在介绍基于STM32单片机的无人机飞行控制系统的设计原理与实现过程。

二、系统设计概述本无人机飞行控制系统采用STM32系列单片机作为核心控制器，通过对无人机飞行状态的实时检测和控制，实现对无人机的精确控制。

系统包括传感器模块、电机驱动模块、通信模块等部分。

传感器模块用于获取无人机的飞行状态信息，电机驱动模块根据控制器的指令驱动无人机飞行，通信模块实现与地面站的双向通信。

三、硬件设计1. STM32单片机STM32系列单片机具有高性能、低功耗等优点，是本系统的核心控制器。

通过编程实现对无人机的控制，包括姿态控制、导航控制等。

2. 传感器模块传感器模块包括陀螺仪、加速度计、磁力计等，用于获取无人机的飞行状态信息。

这些传感器将数据传输给STM32单片机，为飞行控制提供依据。

3. 电机驱动模块电机驱动模块采用舵机控制方式，通过PWM信号控制电机的转速和方向，实现无人机的精确控制。

该模块采用H桥电路实现电机正反转，配合单片机输出的PWM信号，实现对电机的精确控制。

4. 通信模块通信模块采用无线通信方式，实现与地面站的双向通信。

通过无线数传模块将无人机的飞行状态信息传输给地面站，同时接收地面站的指令，实现对无人机的远程控制。

四、软件设计软件设计包括控制系统算法和程序编写两部分。

控制系统算法采用先进的姿态控制算法和导航算法，实现对无人机的精确控制。

程序编写采用C语言，实现对单片机的编程和控制。

在程序设计中，需要考虑到系统的实时性、稳定性和可靠性等因素。

五、系统实现系统实现包括硬件组装、程序烧录和调试等步骤。

首先将各模块组装在一起，然后通过编程器将程序烧录到STM32单片机中。

在调试过程中，需要对系统的各项性能进行测试和优化，确保系统的稳定性和可靠性。

基于STM32的四轴飞行器设计引言：四轴飞行器（Quadcopter）是一种重量轻、机动性强的飞行器，在无人机技术中应用广泛。

本文将介绍基于STM32的四轴飞行器设计。

一、STM32介绍：STM32是意法半导体公司推出的一款高性能32位微控制器系列，它具有强大的计算处理能力和丰富的外设资源，非常适合用于四轴飞行器的设计和控制。

二、硬件设计：1.处理器选择：选用性能较高的STM32系列微控制器作为飞行器的主控制单元，可根据实际需求选择合适的型号。

考虑到计算处理能力和外设资源的要求，建议采用高性能的STM32F4系列或STM32H7系列微控制器。

2.传感器：四轴飞行器需要借助多种传感器来获取飞行状态的信息，包括陀螺仪、加速度计、磁力计等。

这些传感器可以通过I2C或SPI接口与主控制单元连接，以获取实时的飞行姿态和姿态控制信息。

3.无线通信模块：可选择适合的无线通信模块，如Wi-Fi模块或蓝牙模块，用于与地面站或其他设备进行数据传输和控制指令的交互。

通过无线通信模块，可以实现四轴飞行器的遥控操作和数据传输。

4.电机和电调：四轴飞行器需要四个无刷电机和相应的电调来实现动力推力的控制。

电机和电调的选择应根据载荷和预期飞行能力来确定，同时需要考虑与主控制单元的通信接口兼容性。

5.电源系统：四轴飞行器需要一种可靠的电源系统来驱动其各个部件。

主要包括锂电池、电流传感器和稳压模块。

电流传感器用于监测整个系统的功耗，稳压模块用于为主控制单元和其他模块提供稳定的电源。

6.启动与显示模块：飞行器需要一种方便的启动与显示模块来显示系统状态和预警信息。

可以选择配备一块小型的液晶显示屏或LED指示灯，以及相关的按键和蜂鸣器。

三、软件设计：1.实时操作系统（RTOS）：可以选择合适的RTOS系统，如FreeRTOS或CMSIS-RTOS，用于实现四轴飞行器的任务管理和调度。

RTOS可以提供任务优先级调度、实时中断处理等相关功能，保证飞行器的实时性和稳定性。

采用STM32设计的四轴飞行器飞控系统四轴飞行器飞控系统是一种应用于四轴飞行器上的关键控制设备。

它包括硬件和软件两个部分，用于控制飞行器的姿态、稳定性和导航等功能。

其中，采用STM32设计的四轴飞行器飞控系统因其高性能、低功耗和丰富的外设资源而受到广泛关注。

一、硬件设计：1.处理器模块：采用STM32系列微控制器作为处理核心。

STM32系列微控制器具有较高的计算能力和丰富的外设资源，能够满足飞行控制的计算需求。

2.传感器模块：包括加速度计、陀螺仪、磁力计和气压计等传感器。

加速度计用于测量飞行器的线性加速度，陀螺仪用于测量飞行器的角速度，磁力计用于测量飞行器的方向，气压计用于测量飞行器的高度。

3.无线通信模块：采用无线通信模块，如蓝牙、Wi-Fi或者无线射频模块，用于与地面站进行通信，实现飞行参数的传输和遥控指令的接收。

4.电源管理模块：对飞行器的电源进行管理，确保各个模块的正常运行。

包括电池管理、电量检测和电源开关等功能。

5.输出控制模块：用于控制飞行器的电机、舵机等执行机构，实现对飞行器的姿态和动作的控制。

二、软件设计：1.飞行控制程序：运行在STM32微控制器上的程序，用于实时读取传感器数据、运算控制算法、输出控制信号。

该程序包括姿态解算、飞行控制和导航等模块。

-姿态解算模块：根据加速度计、陀螺仪和磁力计等传感器数据，估计飞行器的姿态信息，如俯仰角、横滚角和偏航角。

-飞行控制模块：根据姿态信息和目标控制指令，计算出电机和舵机的控制信号，保证飞行器的稳定性和灵敏度。

-导航模块：利用GPS等导航设备获取飞行器的位置和速度信息，实现自动驾驶功能。

2.地面站程序：在地面计算机上运行的程序，与飞行器的无线通信模块进行数据交互。

地面站程序可以实时监测飞行器的状态和参数，并发送控制指令给飞行器。

总结：采用STM32设计的四轴飞行器飞控系统是一种高性能、低功耗的控制设备，包括硬件和软件两个部分。

硬件包括处理器模块、传感器模块、无线通信模块、电源管理模块和输出控制模块。

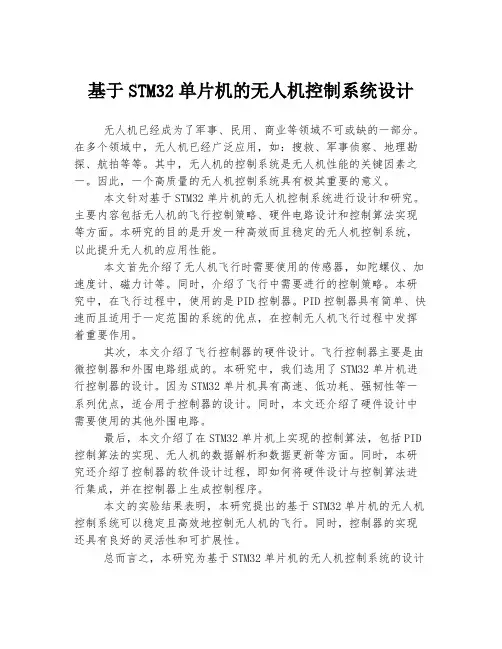

基于STM32单片机的无人机控制系统设计无人机已经成为了军事、民用、商业等领域不可或缺的一部分。

在多个领域中，无人机已经广泛应用，如：搜救、军事侦察、地理勘探、航拍等等。

其中，无人机的控制系统是无人机性能的关键因素之一。

因此，一个高质量的无人机控制系统具有极其重要的意义。

本文针对基于STM32单片机的无人机控制系统进行设计和研究。

主要内容包括无人机的飞行控制策略、硬件电路设计和控制算法实现等方面。

本研究的目的是开发一种高效而且稳定的无人机控制系统，以此提升无人机的应用性能。

本文首先介绍了无人机飞行时需要使用的传感器，如陀螺仪、加速度计、磁力计等。

同时，介绍了飞行中需要进行的控制策略。

本研究中，在飞行过程中，使用的是PID控制器。

PID控制器具有简单、快速而且适用于一定范围的系统的优点，在控制无人机飞行过程中发挥着重要作用。

其次，本文介绍了飞行控制器的硬件设计。

飞行控制器主要是由微控制器和外围电路组成的。

本研究中，我们选用了STM32单片机进行控制器的设计。

因为STM32单片机具有高速、低功耗、强韧性等一系列优点，适合用于控制器的设计。

同时，本文还介绍了硬件设计中需要使用的其他外围电路。

最后，本文介绍了在STM32单片机上实现的控制算法，包括PID 控制算法的实现、无人机的数据解析和数据更新等方面。

同时，本研究还介绍了控制器的软件设计过程，即如何将硬件设计与控制算法进行集成，并在控制器上生成控制程序。

本文的实验结果表明，本研究提出的基于STM32单片机的无人机控制系统可以稳定且高效地控制无人机的飞行。

同时，控制器的实现还具有良好的灵活性和可扩展性。

总而言之，本研究为基于STM32单片机的无人机控制系统的设计提供了一种新的方案，可以帮助无人机的应用性能提高。

该系统可以为其他类似问题提供可供借鉴的经验。

基于STM32的微型四旋翼无人机控制系统设计—软件设计首先，需要实现的是飞行控制算法。

飞行控制算法主要包括姿态估计和控制器设计两个部分。

在姿态估计中，通过加速度计和陀螺仪等传感器获取四旋翼的姿态信息，并使用滤波算法对数据进行处理，得到稳定的姿态角数据。

常用的滤波算法有卡尔曼滤波器和互补滤波器等。

在控制器设计中，根据姿态角数据和期望姿态角数据，设计合适的控制算法，生成四个电机的输出信号，以控制四旋翼的姿态。

常用的控制算法有PID控制器和模糊控制器等。

其次，需要实现的是传感器数据的获取和处理。

四旋翼无人机通常配备加速度计、陀螺仪、磁力计和气压计等传感器，用于获取飞行状态相关的数据。

通过I2C或SPI等接口将传感器与STM32连接，然后通过相关的驱动程序读取传感器数据。

读取到的数据可以进行校准和滤波等处理，以提高数据的准确性和稳定性。

最后，需要实现的是控制指令的生成和发送。

控制指令的生成主要根据用户输入的期望飞行状态和传感器反馈的实际飞行状态来确定。

例如，用户输入期望的飞行速度和高度等信息，然后通过控制算法和传感器数据计算得到四电机的输出信号，以控制四旋翼实现期望的飞行动作。

生成的控制指令可以通过PWM信号或者CAN总线等方式发送给四旋翼的电调或者电机。

除了上述的基本功能，还可以根据实际需求增加一些辅助功能，如飞行模式切换、状态显示、数据记录和回放等。

这些功能可以通过开发相关的菜单和界面实现，用户可以通过遥控器或者地面站等设备进行相关操作。

总结起来，基于STM32的微型四旋翼无人机控制系统设计软件设计主要包括飞行控制算法的实现、传感器数据的获取和处理、控制指令的生成和发送等几个方面。

通过合理设计和实现上述功能，可以实现四旋翼无人机的稳定飞行和精确控制。

基于STM32的四旋翼飞行器设计四旋翼无人机是一种多轴飞行器，由四个电机驱动四个旋翼产生升力来进行飞行。

它具有简单结构、灵活机动、携带能力强等特点，被广泛应用于航空航天、电力、农业、测绘和娱乐等领域。

本文将基于STM32微控制器，设计一个基本的四旋翼飞行器。

首先，我们需要选用一款合适的STM32微控制器作为核心控制单元。

根据不同需求，可以选择不同型号的STM32芯片。

需要考虑的因素包括处理器性能、输入输出接口、通信接口等。

接下来，我们需要选用合适的电机和电调。

电机和电调是四旋翼飞行器的动力系统，直接影响飞行器的性能。

选择电机时需要考虑电机功率、转速、扭矩等参数。

而选择合适的电调则需要考虑电流容量、控制方式等因素。

四旋翼飞行器还需要传感器来获取飞行状态和环境信息。

常见的传感器包括陀螺仪、加速度计、磁力计和气压计等。

这些传感器将实时提供飞行器的姿态、加速度、地理位置和气压等数据，用于飞行控制。

在飞行控制方面，我们需要实现飞行器稳定的控制算法。

PID控制器是常用的控制算法之一，通过调节电机转速来控制飞行器的姿态。

PID控制器的参数需要根据实际情况进行调整，以实现稳定的飞行。

此外，四旋翼飞行器还需要通信功能，以便与地面站进行数据传输。

常见的通信方式有蓝牙、Wi-Fi和无线电调制解调器等。

通信功能可以实现飞行器的遥控和数据传输，使飞行器具备更广阔的应用空间。

最后，为了实现全自动飞行，还可以加入GPS导航系统和图像处理系统。

GPS导航系统可以提供精准的飞行位置和速度信息，通过编程实现预设航点飞行。

图像处理系统可以通过摄像头获取实时图像，并进行目标识别和跟踪，实现智能飞行等功能。

综上所述，基于STM32的四旋翼飞行器设计需要考虑微控制器选型、电机电调选择、传感器使用、飞行控制算法、通信功能等方面。

通过合理的设计和编程，可以实现一个功能齐全、性能稳定的四旋翼飞行器。

基于STM32的无人机设计现代社会科技的飞速发展，无人机作为一种新型的航空器已经广泛应用于军事、民用和商业领域。

随着无人机技术的日益成熟和普及，成为市场热点。

无人机的设计不仅仅是机械结构和飞行控制系统的简单叠加，更需要深入研究各种传感器、通讯模块和数据处理单元之间的协同工作。

本文将从无人机系统的整体架构、STM32的特点、传感器模块的选择、飞控算法的优化等方面进行深入探讨。

首先，无人机系统的整体架构包括飞行控制系统、通信系统、传感器系统和地面控制站等部分。

飞行控制系统是无人机的核心，主要由STM32主控芯片、惯性测量单元（IMU）、GPS模块、无线通信模块等组成。

STM32作为一款低功耗高性能的微控制器，具有丰富的外设资源和强大的计算能力，非常适合用于无人机的控制系统。

IMU和GPS模块可以实时获取飞行器的姿态信息和位置信息，为飞控算法提供准确的数据支持。

无线通信模块则可以实现飞行器与地面控制站之间的实时数据传输和远程操控。

通过合理设计整体架构，可以有效提高无人机的飞行性能和稳定性。

其次，STM32作为无人机的控制核心具有一些独特的特点，需要我们在设计过程中进行充分考虑。

首先，STM32具有丰富的外设资源，可以轻松实现与各种传感器和执行机构的连接。

其次，STM32支持多种通信接口，并且具有丰富的通信协议库，可以方便地实现与其他模块的数据交换。

此外，STM32还具有丰富的中断控制功能和低功耗模式，在无人机的实际应用中能够更好地满足系统对功耗和实时性的要求。

因此，在无人机的设计过程中，选择STM32作为主控芯片不仅能够降低系统的制造成本，还能够提高系统的稳定性和可靠性。

传感器模块的选择是无人机设计中至关重要的一环，不同的传感器模块会直接影响到飞行器的姿态控制和导航定位精度。

目前，常用的传感器模块包括加速度计、陀螺仪、磁力计、气压计、GPS模块等。

加速度计和陀螺仪主要用于测量飞行器的加速度和角速度，从而实现姿态的稳定控制；磁力计可以提供与地磁场的相对方向信息，帮助飞行器实现航向控制；气压计可以测量大气压强，辅助飞行器的高度控制；GPS模块则可提供全球定位服务，实现飞行器的准确导航定位。

基于STM32的四旋翼飞行器控制系统设计引言：四旋翼无人机近年来逐渐走向商业化和日常生活化，广泛应用于航拍、货运、农业等领域。

为了保证飞行器的平稳、安全飞行，需要设计一个可靠的控制系统。

本文基于STM32单片机，设计了一种适用于四旋翼飞行器的控制系统。

一、硬件设计1.主控板主控板采用STM32单片机，该单片机具有高性能、低功耗、强大的控制能力等优势。

它能够完成飞行器的数据处理、控制输出等任务。

2.传感器为了获取飞行器的姿态信息，需要使用加速度传感器和陀螺仪。

加速度传感器用于测量飞行器的加速度，陀螺仪用于测量飞行器的角速度。

这些传感器通常被集成在一块模块上，直接连接到主控板。

3.遥控器为了实现飞行器的遥控操作，需要使用遥控器。

遥控器通过无线通信与主控板进行数据传输，控制飞行器的起降、悬停、转向等操作。

4.电源管理飞行器控制系统需要提供可靠的电源供电。

因此，需要设计一个电源管理模块，包括锂电池、电池充电管理电路和电源开关等。

二、软件设计1.姿态估计通过加速度计和陀螺仪的数据，使用滤波算法（如卡尔曼滤波）对飞行器的姿态进行估计。

根据姿态的估计结果，可以计算出飞行器的控制输出。

2.控制算法针对四旋翼飞行器，常用的控制算法有PID控制算法和模糊控制算法。

PID控制算法通过比较飞行器的期望姿态和实际姿态，计算出相应的控制输出。

模糊控制算法可以根据模糊规则和模糊集合来计算出控制输出。

3.通信模块为了实现与遥控器之间的无线通信，需要使用无线通信模块，例如蓝牙模块或者无线射频模块。

通过与遥控器进行数据传输，可以实现遥控操作，并接收遥控器发送的命令。

三、控制流程1.初始化飞行器启动时，首先进行传感器的初始化，包括加速度传感器和陀螺仪的初始化。

然后进行电源管理的初始化，确保电源供电正常。

2.传感器数据采集通过传感器采集飞行器的姿态数据，包括加速度和角速度。

3.姿态估计根据传感器采集的数据，使用滤波算法对飞行器的姿态进行估计。

《基于STM32单片机的无人机飞行控制系统设计》篇一一、引言随着科技的不断进步，无人机已成为众多领域的重要工具，其应用领域从军事侦察、地质勘测，到农业植保、物流配送等不断拓展。

为了确保无人机的稳定飞行和精确控制，一个高效且可靠的飞行控制系统显得尤为重要。

本文将详细介绍基于STM32单片机的无人机飞行控制系统设计，包括硬件设计、软件设计以及系统测试等方面。

二、硬件设计1. 主控制器选择本系统选用STM32系列单片机作为主控制器，其具有高性能、低功耗、丰富的外设接口等优点，适用于无人机飞行控制系统的需求。

2. 传感器模块传感器模块包括陀螺仪、加速度计、磁力计等，用于获取无人机的姿态、速度、位置等信息。

这些传感器通过I2C或SPI接口与主控制器连接，实现数据的实时传输。

3. 电机驱动模块电机驱动模块负责控制无人机的四个电机，实现无人机的起飞、降落、前进、后退、左转、右转等动作。

本系统采用H桥电路实现电机驱动，通过PWM信号控制电机的转速和方向。

4. 电源模块电源模块为整个系统提供稳定的电源供应。

考虑到无人机的体积和重量限制，本系统采用锂电池供电，并通过DC-DC转换器将电压稳定在合适的范围。

三、软件设计1. 操作系统与开发环境本系统采用嵌入式操作系统，如Nucleo-F4系列开发板搭配Keil uVision或HAL库进行软件开发。

这些工具具有强大的功能，可以满足无人机的复杂控制需求。

2. 飞行控制算法飞行控制算法是无人机飞行控制系统的核心。

本系统采用四元数法或欧拉角法进行姿态解算，通过PID控制算法实现无人机的稳定飞行。

同时，结合传感器数据融合算法，提高系统的鲁棒性和精度。

3. 通信模块通信模块负责无人机与地面站的通信，包括遥控信号的接收和飞行数据的发送。

本系统采用无线通信技术，如Wi-Fi或4G/5G模块，实现与地面站的实时数据传输。

四、系统测试为了确保无人机飞行控制系统的稳定性和可靠性，需要进行一系列的系统测试。

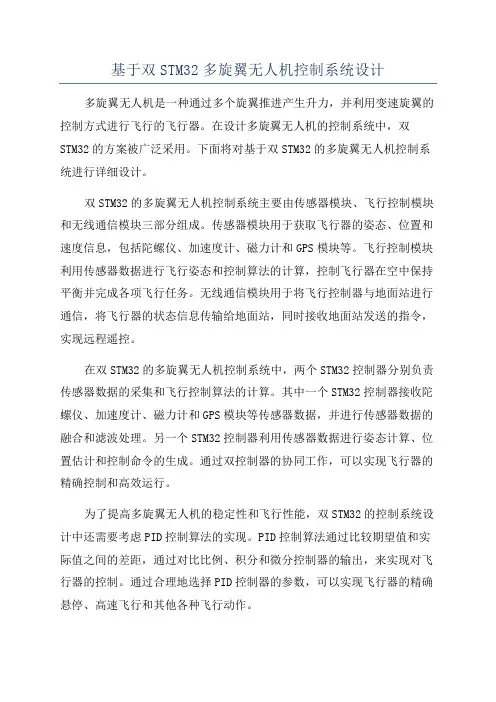

基于双STM32多旋翼无人机控制系统设计多旋翼无人机是一种通过多个旋翼推进产生升力，并利用变速旋翼的控制方式进行飞行的飞行器。

在设计多旋翼无人机的控制系统中，双STM32的方案被广泛采用。

下面将对基于双STM32的多旋翼无人机控制系统进行详细设计。

双STM32的多旋翼无人机控制系统主要由传感器模块、飞行控制模块和无线通信模块三部分组成。

传感器模块用于获取飞行器的姿态、位置和速度信息，包括陀螺仪、加速度计、磁力计和GPS模块等。

飞行控制模块利用传感器数据进行飞行姿态和控制算法的计算，控制飞行器在空中保持平衡并完成各项飞行任务。

无线通信模块用于将飞行控制器与地面站进行通信，将飞行器的状态信息传输给地面站，同时接收地面站发送的指令，实现远程遥控。

在双STM32的多旋翼无人机控制系统中，两个STM32控制器分别负责传感器数据的采集和飞行控制算法的计算。

其中一个STM32控制器接收陀螺仪、加速度计、磁力计和GPS模块等传感器数据，并进行传感器数据的融合和滤波处理。

另一个STM32控制器利用传感器数据进行姿态计算、位置估计和控制命令的生成。

通过双控制器的协同工作，可以实现飞行器的精确控制和高效运行。

为了提高多旋翼无人机的稳定性和飞行性能，双STM32的控制系统设计中还需要考虑PID控制算法的实现。

PID控制算法通过比较期望值和实际值之间的差距，通过对比比例、积分和微分控制器的输出，来实现对飞行器的控制。

通过合理地选择PID控制器的参数，可以实现飞行器的精确悬停、高速飞行和其他各种飞行动作。

此外，双STM32的多旋翼无人机控制系统中还需要考虑遥控器与飞行器之间的无线通信。

通常采用2.4GHz的无线通信模块，通过地面站发送控制指令到飞行器，飞行器接收控制指令后进行相应的动作。

同时，飞行器将姿态、位置和速度等状态信息发送给地面站，地面站通过这些信息来监控飞行器的状态，并做出相应的控制指令。

总之，基于双STM32的多旋翼无人机控制系统设计中，需要合理选择传感器模块、设计飞行控制算法和无线通信模块，才能实现飞行器的准确控制和高效运行。

基于STM32的四旋翼无人机智能控制方法设计四旋翼无人机是一种应用广泛的无人机类型，它由四个同心排列的旋翼组成，能够提供稳定的飞行能力。

在基于STM32的四旋翼无人机智能控制方法设计中，我们需要考虑飞行稳定性、遥控操控能力以及自动控制能力等方面。

首先，为了保证飞行的稳定性，我们可以采用PID控制方法。

PID控制器由比例（P）、积分（I）和微分（D）三个部分组成，可以根据飞行状态的误差来调整旋翼的转速。

通过调整PID参数，可以使得飞行器能够更好地保持平衡。

在STM32上，我们可以通过编程来实现PID控制器，并将其与四个旋翼的电机连接起来。

其次，为了实现遥控操控能力，我们可以利用STM32的GPIO口和UART通信接口来实现无人机与遥控器之间的通信。

遥控器通过按键或摇杆等控制方式发送信号给STM32，STM32将接收到的信号解码后，将其转化为相应的控制指令，再发送给飞行器的电机。

利用STM32的中断功能，我们可以实现快速响应遥控指令的功能，使得飞行体验更加流畅。

最后，为了提高无人机的自动控制能力，我们可以加入一些传感器，例如陀螺仪、加速度计和姿态传感器等。

这些传感器可以实时感知无人机的飞行状态，例如俯仰角、滚转角和偏航角等。

通过将传感器的数据传输给STM32，我们可以根据具体的飞行算法来实现自动控制功能，例如自动起飞、自动降落和自动悬停等。

在基于STM32的四旋翼无人机智能控制方法设计中，我们需要结合硬件设计和软件设计。

硬件方面，我们需要设计电机驱动电路、通信电路和传感器接口电路等。

软件方面，我们需要进行编程，实现PID控制算法、遥控通信协议和传感器数据处理算法等。

综上所述，基于STM32的四旋翼无人机智能控制方法设计是一个复杂的系统工程，需要考虑飞行稳定性、遥控操控能力和自动控制能力等方面的要求。

通过合理的硬件设计和软件编程，我们可以实现一个功能强大、性能优越的四旋翼无人机。

基于STM32单片机的无人机飞行控制系统设计无人机作为一种具备广泛应用前景的航空设备，已经成为现代社会中重要的技术体系。

其广泛的应用领域包括军事侦察、农业植保、物流运输、灾害勘测等。

然而，无人机的飞行控制系统是实现其稳定飞行和完成任务的关键所在。

本文将介绍使用STM32单片机开发的无人机飞行控制系统设计。

首先，我们需要明确无人机飞行控制系统的基本构成。

无人机的飞行控制系统主要包括飞控主板、传感器模块、电机驱动模块和通信模块。

其中，飞控主板是无人机飞行控制系统的核心，它负责接收传感器采集的数据、处理算法逻辑并输出控制信号。

传感器模块用于采集无人机周围环境的信息，如加速度、角速度和磁场等数据。

电机驱动模块用于控制无人机的电机转速，实现飞行控制。

通信模块用于与地面控制站或其他无人机进行数据通信和指令传输。

在无人机飞行控制系统设计中，我们选择STM32单片机作为飞控主板的核心处理器。

STM32单片机具备性能强大、低功耗和丰富的外设资源等特点，非常适合用于实现复杂的飞行控制任务。

在传感器模块的选择上，我们需要考虑无人机飞行过程中所需的各种数据信息。

常用的传感器包括加速度计、陀螺仪、磁力计和气压计等。

在本设计中，我们选择了高精度的MEMS传感器，通过I2C或SPI接口与STM32单片机进行通信，实时采集并传输数据。

为了控制无人机的电机转速，我们需要使用电机驱动模块。

通常情况下，每个电机对应一个电机驱动模块。

在本设计中，我们选择了高性能的无刷电机驱动器。

这种驱动器具备高效率、高负载承载能力和稳定性好的特点，能够满足无人机的飞行控制需求。

与地面控制站或其他无人机进行数据通信和指令传输是无人机飞行控制系统的重要功能之一。

为了实现无线通信，我们选择了常用的无线模块，如蓝牙、Wi-Fi或者射频模块。

这些模块可以与STM32单片机进行串口通信，实现与地面控制站的数据交换和指令传输。

除了硬件设计之外，软件设计也是无人机飞行控制系统的关键部分。

基于STM32单片机的无人机飞行控制系统设计基于STM32单片机的无人机飞行控制系统设计一、引言无人机作为一种高效、灵活的飞行器，已经广泛应用于农业、航空摄影、物流等领域。

无人机的飞行控制系统是实现无人机稳定飞行的核心部件，关乎到无人机的安全性和性能。

本文将基于STM32单片机，设计一种高效稳定的无人机飞行控制系统。

二、系统设计方案1. 硬件设计无人机飞行控制系统的硬件设计包括主控芯片选型、传感器选择与连接、无线通信模块等。

（1）主控芯片选型本系统选用STM32系列单片机作为主控芯片。

STM32单片机具有高性能、低功耗和丰富的外设接口等特点，适合用于嵌入式系统设计。

（2）传感器选择与连接无人机的稳定飞行依赖于姿态传感器、气压传感器等，用于实时测量无人机的姿态信息和气压信息。

通过SPI或I2C接口，将传感器与STM32单片机连接。

（3）无线通信模块为了实现与地面控制站的通信，本系统选用WiFi或蓝牙模块作为无线通信模块。

通过无线通信模块，实现无人机与地面控制站之间的数据传输和指令控制。

2. 软件设计无人机飞行控制系统的软件设计包括飞行控制算法的实现、通信协议的设计和图形界面开发等。

（1）飞行控制算法本系统采用PID控制算法实现无人机的稳定飞行。

PID控制算法能根据无人机的姿态信息，实时调整无人机的控制指令，使其保持稳定飞行。

（2）通信协议设计在无人机飞行控制系统中，需要设计一种通信协议，在无人机和地面控制站之间进行数据传输。

本系统采用串口通信协议，在硬件上通过UART接口实现无人机和地面控制站之间的数据交互。

（3）图形界面开发为了方便用户对无人机进行操作和监控，本系统设计了图形界面。

通过图形界面，用户可以实时查看无人机的姿态信息、图像传输和设置飞行参数等。

三、系统实现及测试在系统设计完成后，需要进行实际的硬件搭建和软件开发。

在硬件搭建过程中，需要将选用的传感器、无线通信模块等进行连接。

在软件开发过程中，需要编写飞行控制算法、通信协议和图形界面等。

基于STM32的复合式无人机飞行控制系统的设计与实现近年来，无人机技术的快速发展已经引起了广泛的关注和研究。

无人机在航拍、农业、物流等领域具有巨大的应用潜力。

其中，复合式无人机由于其具备垂直起降和固定翼飞行的双重特性，成为了研究的热点之一。

本文将介绍一种。

首先，我们需要明确无人机飞行控制系统的基本组成部分。

一个完整的无人机飞行控制系统通常包括飞行控制器、传感器、通信模块和执行器等。

飞行控制器是核心部件，负责接收传感器数据、进行飞行控制算法计算，并控制执行器完成飞行动作。

在本系统中，我们选择了STM32单片机作为飞行控制器的核心芯片。

STM32系列单片机具有高性能、低功耗、丰富的外设接口等特点，非常适合用于嵌入式系统的设计。

同时，我们还采用了多种传感器，包括陀螺仪、加速度计、气压计等，用于获取飞行器姿态信息和环境参数。

这些传感器数据通过SPI或I2C接口与STM32单片机进行通信。

接下来，我们需要设计飞行控制算法。

飞行控制算法的设计是复合式无人机飞行控制系统中最关键的一部分。

本系统采用了PID控制算法，通过对飞行器的姿态进行控制，实现稳定的飞行动作。

同时，我们还结合了模糊控制算法，对飞行器的高度和方向进行控制，提高了飞行器的稳定性和灵活性。

最后，我们需要实现飞行控制系统的硬件和软件部分。

硬件部分包括飞行控制器的电路设计和连接，传感器的选择和布置，以及执行器的安装等。

软件部分则包括STM32单片机的程序编写和调试，飞行控制算法的实现和优化，以及通信模块的配置和测试等。

通过以上步骤的设计与实现，我们成功地开发了一种基于STM32的复合式无人机飞行控制系统。

该系统具备了稳定的飞行控制能力和灵活的飞行动作，可以应用于航拍、农业、物流等多个领域。

同时，该系统还具备较低的成本和较高的可移植性，为无人机技术的普及和应用提供了有力支持。

• 130•本系统采用STM32F427VIT6作为主控芯片，引入FreeRTOS 实时操作系统，实现任务调度。

外围器件包括：陀螺仪、加速度计、磁力计作为飞行姿态测量传感器（姜杨,薛艳峰,陈剑涛.某型无人机飞控系统设计与实现[J].计算机测量与控制,2009/17/5）。

使用高精度GPS 和北斗模块混合为系统提供位置信息，使用超声波和气压计获取系统高度信息，采用高精度单向激光扫描的方式来完成智能避障，采用无线控制芯片nRF24L01+实现飞行器和遥控端的数据交互。

控制算法上采用角度/角速度——双闭环PID ，角度作为外环，角速度作为内环，同时，利用ESP8285物联网模块和云服务器实现了对飞控系统的OTA 升级功能。

该方案增强了系统的抗干扰性，飞行控制上也更稳定，提高了操控容错率。

1.系统框架设计方案本系统可分为飞行器和遥控端两大模块。

飞行器系统以STM32F427VIT6为控制核心（张悦.基于ARM 处理器的无人机飞行控制计算机设计[D].哈尔滨”哈尔滨工程大学,2007:2-3），外围包括十轴陀螺仪、BMP280气压计、NEO-6MGPS 模块、单向激光模块、HC-SR04超声波模块、nRF24L01+芯片模块等。

4个通道的PWM 输出分别对应M1、M2、M3、M4，4个电机的控制信号。

2个通道的ADC 分别监测两个锂电池组的实时电压值。

十轴陀螺仪采集X 、Y 、Z 三个轴向的加速度、角速度、磁场数据和气压数据，通过串口的方式传输给主控。

BMP280气压计以串口的方式通信，传输实时气压数据给主控芯片。

GPS 模块采集当前卫星数、经纬值、海拔、地速、绝对时间等数据，并通过串口反馈给主控。

超声波模块用于起飞和降落时对地面绝对高度的判断，辅助降落和起飞。

单向激光是系统避障功能的核心器件，发射和接收红外激光来判断障碍。

nRF24L01+芯片和外围功放电路将主控芯片采集的数据发送出去，并接收遥控发送的控制数据。

stm32无人机方案无人机（Unmanned Aerial Vehicle，简称UAV）作为一种高新技术产品，具有广泛的应用前景。

随着科技的不断发展，STM32单片机作为嵌入式领域的重要组成部分，逐渐应用于无人机控制系统中。

本文将介绍STM32无人机方案的基本原理、硬件设计、软件开发以及未来可能的改进方向。

一、方案原理STM32无人机方案是基于STM32单片机的嵌入式系统，通过飞行姿态传感器、飞控回路、电动调速器等模块来实现对无人机飞行状态的监测与控制。

其中，STM32单片机作为核心控制芯片，通过运算处理来实现姿态和状态的判断，并向电动调速器发送指令来调整无人机的飞行状态。

二、硬件设计1. 控制板设计STM32无人机的控制板是整个系统的关键组成部分。

它需要集成STM32单片机、传感器、通信模块等，同时还需要考虑到电源管理、封装形式等因素。

为了保证系统的性能和可靠性，我们可以选择合适的封装形式，如通过多层板设计、优化布线来提高信号传输的稳定性和可靠性。

2. 传感器选择无人机的飞行状态需要通过传感器进行实时监测。

常用的传感器包括陀螺仪、加速度计、磁力计等。

在选择传感器时，需要考虑测量范围、精度、响应速度等因素，并根据实际需求进行适当的配置。

3. 电动调速器控制电动调速器用于调整无人机的飞行状态，可以通过PWM信号来控制电机的转速。

在硬件设计中，需要考虑到电动调速器的功率输出、响应时间等特性，并合理布局电源供给以及信号传输线路。

三、软件开发1. 系统架构设计在软件开发中，需要先进行系统架构设计，明确各个模块之间的关系和功能。

可以采用任务调度的方式，将不同的模块划分为不同的任务，通过时钟中断来控制任务的执行顺序。

2. 飞行控制算法飞行控制算法是实现无人机飞行控制的核心。

常用的飞行控制算法包括PID控制算法、模糊控制算法等。

根据实际需求和系统特性，选择合适的飞行控制算法进行开发和优化。

3. 通信模块开发无人机需要与地面控制站或其他设备进行通信，在软件开发中需要设计相应的通信模块。
