接地电阻测试仪操作规程接地电阻测试仪是一种用来测试接地电阻的仪器，它具有非常重要的作用。
在电力行业、建筑行业、通讯行业等领域，都需要使用接地电阻测试仪来测试接地电阻，以确保设备的安全可靠。
但是，如果操作不当，就会影响测试结果的准确性，甚至会产生危险。
因此，正确的操作规程至关重要。
下面我将介绍一下接地电阻测试仪的操作规程。
一、操作前准备1.检查仪器是否完好：在使用接地电阻测试仪进行测试之前，应检查仪器是否完好，如探头是否损坏，电缆是否接触不良等，以确保仪器工作正常。
2.选择合适的测试地点：在进行接地电阻测试前，必须选择合适的测试地点。
测试点应该远离电源和一切干扰源，尽可能的保持地面的自然状态，以避免测试结果的偏差。
3.测量准确性确认：在进行接地电阻测试之前，需要确认所使用的仪器的测量准确性。
可以使用标准电阻器或者多功能测试仪来确认接地电阻测试仪的准确性。
二、测量步骤1.接地电阻测量范围选择：在进行接地电阻测试时，需要根据测试所在的场所和具体要求，选择合适的测量范围。
通常，接地电阻测试仪的测量范围为0-20欧姆、0-200欧姆、0-2000欧姆等。
2.仪器连接：将接地电阻测试仪的探头以及正确的电缆连接到需要测试的物体上。
确保电缆连接紧密，以免在测试期间掉落。
3.防止误差：为防止测试过程中因传输线路或测量设备的电磁干扰而产生误差，应将传输线路与其它干扰源保持一定的距离或进行隔离，保证测试的准确性。
4.测试记录：测试完毕后，应该记录下测试的结果，便于以后查询或者分析问题。
三、操作注意事项1.保护OLED屏幕：OLED屏幕是接地电阻测试仪的重要部分，应该使用工具轻柔地操作，避免对其造成损伤。
2.防止探头短路：探头在使用过程中，应该避免与其它金属物体接触，以免产生短路，影响测试结果。
3.防止仪器过度热：在长时间测试时，由于接地电阻测试仪工作时产生的热量，应该避免将其放置于高温或封闭的环境下，以免影响仪器的正常工作。
接地电阻测试仪的使用方法接地电阻测试仪是一种用于测量接地系统电阻值的仪器，它在工业、建筑、电力等领域有着广泛的应用。
正确的使用方法能够确保测试结果的准确性，同时也能保障使用者的安全。
下面将介绍接地电阻测试仪的使用方法，希望能对大家有所帮助。
1. 确认测试仪器的工作状态。
在使用接地电阻测试仪之前，首先要确认测试仪器的工作状态是否正常。
检查仪器的外观是否完好无损，电源线是否接触良好，仪表盘是否显示正常等。
如果发现异常情况，应该及时进行维修或更换。
2. 连接测试线。
接地电阻测试仪通常会配备测试线，正确连接测试线是保证测试准确性的重要步骤。
首先将测试线连接到测试仪器上的相应接口，然后将另一端连接到接地系统的测试点上。
在连接测试线时，要确保插头和插孔之间没有松动，以免影响测试结果。
3. 进行测试。
当测试仪器连接完毕后，可以开始进行接地电阻的测试。
操作测试仪器，选择合适的测试模式和范围，然后按下测试按钮进行测试。
在测试过程中，要确保测试线连接牢固，避免外界干扰，同时注意仪表盘上的显示数值，等待测试结果稳定后进行记录。
4. 分析测试结果。
测试完成后，需要对测试结果进行分析。
根据测试结果的大小，可以判断接地系统的电阻情况。
如果测试结果超出了规定的范围，就需要及时对接地系统进行维护或修复，以确保其正常工作。
5. 清理和保养。
在使用接地电阻测试仪之后，要及时清理和保养测试仪器。
清理测试仪器的外部和内部，保持仪器的干净整洁，防止灰尘和杂物进入影响测试准确性。
同时，定期对测试仪器进行维护和保养，延长其使用寿命。
6. 安全注意事项。
在使用接地电阻测试仪时，要注意安全事项。
避免在潮湿或有爆炸危险的环境中使用测试仪器，避免触电和短路等事故的发生。
在测试过程中，要严格按照操作规程进行，确保自身和他人的安全。
总结。
通过以上介绍，我们了解了接地电阻测试仪的使用方法。
正确的使用方法不仅能够确保测试结果的准确性，也能够保障使用者的安全。
接地电阻测试仪的操作操作接地电阻测试仪通常分为以下几个步骤：第一步：准备工作1.确保测试仪器和测量装置的安全性能良好，如电池充足、外壳完好等。
2.在测量地点附近选择一个能够连接到接地系统的适当位置，确保良好的电气导通。
3.根据测试仪的规格要求选择合适的电源供应，如电池、交流电源等。
第二步：连接测量点1.将测试仪与地面相连接，通常使用测试仪上带有接地钳子的接地线，确保与地面的导通良好。
2.确保测试仪和地面接地之间的连接线缆没有损坏或腐蚀，并且连接牢固可靠。
第三步：设置测试参数1.打开测试仪器，并根据需要设置相关测试参数，如电压、频率等。
2.如果测试仪器有自动设定功能，可以选择自动设置参数。
第四步：开始测试1.将测试仪器的探头与地面接触点连接，确保导通良好。
2.点击“开始测试”按钮或触发测量指令，测试仪器将会开始工作，并显示测试结果。
第五步：记录和分析测试结果1.观察测试仪器的显示屏或指示灯，确认测试结果是否正常。
2.通过测试仪器的数据记录功能，将测试结果记录下来，可以方便后续分析和比对。
3.如果测试仪器支持数据传输功能，可以将测试结果导出到电脑或其他外部设备中进行进一步分析。
第六步：测试完毕和设备维护1.测试结束后，关闭测试仪器，并断开与地面接触点的连接。
2.清理和维护测试仪器，确保其长时间保持良好的工作状态。
总结：操作接地电阻测试仪需要对步骤进行严格的遵守，以确保正确的测量结果和安全操作。
在操作过程中，注意安全、稳固的连接和正确的测试参数设置十分重要。
此外，记录和分析测试结果，以及对测试仪器进行维护，对于提高测试工作的质量和效率都非常关键。
接地电阻测试仪的操作规程一、操作前的准备工作1.确保接地电阻测试仪的电源充足，并检查电池电量是否足够。
2.检查设备的连接线是否完好，没有断裂或损坏。
3.确认测试场地的接地系统是否符合安全要求，并检查是否有任何外部干扰源。
二、接地电阻测试仪的操作步骤1.将测试仪的电源线插入电源插座，并打开仪器的电源开关。
2.将测试仪的测量线连接到接地设备或接地系统上，确保线缆连接紧固可靠。
3.选择适当的测量范围和测量模式，根据实际情况选择直流或交流模式。
4.按下开始测试的按钮，等待测试仪显示出结果。
在测试过程中保持设备的稳定，避免任何不必要的干扰。
5.记录测量结果，并与规定的安全要求进行比较。
如果测试结果不合格，应及时采取措施修复或更换接地系统。
6.测试完成后，关闭测试仪的电源开关，并将电源线从插座上拔出。
三、注意事项1.在进行接地电阻测试时，应确保测试仪的工作环境干燥、通风良好，并且没有任何易燃、易爆的气体。
2.在测试过程中，避免触摸测试设备的导线和接地系统的导体，以免触电或造成其他危险。
3.在选择测量范围时，应根据实际情况确定，并确保其能够覆盖到测试对象的电阻范围。
4.需要注意的是，虽然接地电阻测试仪能够提供比较准确的测试结果，但仪器本身也存在一定的误差，因此应在多次测试后取平均值来判断接地系统的电阻值。
5.进行测试之前，应仔细阅读并理解测试仪器的使用说明书，确保正确操作，避免误操作导致的危险。
四、维护保养1.定期检查测试仪的电源线、连接线和导线是否损坏，如有损坏应及时更换修复。
2.定期清理测试仪器的外壳，确保仪器的散热良好，防止灰尘或污垢影响测试结果。
3.不使用测试仪时，应将其存放在干燥、通风的地方，避免受潮或受到任何外部物体的碰撞。
以上就是接地电阻测试仪的操作规程，希望能对大家在使用过程中提供帮助。
在进行任何测试之前，应确保自身安全，并根据实际情况选择合理的测试方法和设备。
地网接地电阻测试仪的使用方法测试仪在测量有回路的接地系统的时候，不需要断开接地引下线，不需要辅助电极，安全快速，能测量出传统方法无法测量的接地故障，可以自动检测出各接口连接状况以及地网的干扰电压，干扰频率。
使用地网接地电阻测试仪的测量步骤：1、将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m 的地下，插入深度为400mm；2、将接地电阻测量仪平放于接地体附近，并进行接线，接线方法如下：①用短的专用导线将接地体与接地测量仪的接线端“E1”(三端钮的测量仪)或与C2、”短接后的公共端(四端钮的测量仪)相连。
②用长的专用导线将距接地体40m的测量探针(电流探针)与测量仪的接线钮“C1”相连。
③用余下的长度居中的专用导线将距接地体⒛m的测量探针(电位探针)与测量仪的接线端“P1”相连。
3、将地网接地电阻测试仪水平放置后，检查检流计的指针是否指向中心线，否则调节“零位调整器”使测量仪指针指向中心线。
4、将“倍率标度”(或称粗调旋钮)置于大倍数，并慢慢地转动发电机转柄(指针开始偏移)，同时旋动“测量标度盘”(或称细调旋钮)使检流计指针指向中心线。
5、当检流计的指针接近于平衡时(指针近于中心线)加快摇动转柄，使其转速达到120r/min以上，同时调整“测量标度盘”，使指针指向中心线。
6、若“测量标度盘”的读数过小(小于1)不易读准确时，说明倍率标度倍数过大。
此时应将“倍率标度”置于较小的倍数，重新调整“测量标度盘”使指针指向中心线上并读出准确读数。
7、计算测量结果，即R地=“倍率标度”读数ד测量标度盘”读数。
8、对各种接地电阻值的要求如下：电力系统中工作接地<4Ω；安全保护接地≤4Ω；防雷保护独立避雷针≤10Ω；配电所母线上阀型避雷器≤5Ω；防静电接地电阻≤100Ω。
接地电阻测试仪使用方法及注意事项接地电阻测试仪是用来测量接地系统的电阻值的一种仪器，用于评定接地设施的可靠性和安全性。
正确使用接地电阻测试仪对于确保地线接地的效果和减小电流泄漏非常重要，下面将介绍接地电阻测试仪的使用方法及注意事项。
一、接地电阻测试仪的使用方法：1.准备工作：（1）检查仪器：先检查接地电阻测试仪的外观是否完好，测量笔是否正常，连接线是否良好，仪器灵敏度是否正常。
（2）接线准备：将仪器红黑测量笔与接线柱连接。
（3）接地电阻测试仪功能选择：根据实际需要选择要测量的电阻范围。
（4）电源准备：将接地电阻测试仪连接至电源，确保电源电压与仪器要求的电压一致。
2.开机检查：（1）启动仪器：将电源开关拨到ON位置。
（2）待仪器开机完毕后，仪器进行自检并显示实时电流泄漏值。
（3）检查显示：仪器显示是否正常，显示数值是否处于合理范围内。
3.拨动功能选择开关：（1）根据实际需要选择相应的接地电阻测量区间：比如10Ω，100Ω，1000Ω等。
（2）选择仪器的自动测量模式或者手动测量模式。
4.测量接地电阻：（1）将黑色测量笔连接至计量装置（如接地线或电缆端子），红色测量笔连接至地表或接地体。
（2）按下“测试”按钮，测量笔顶端的铁锥将自动输入电压，进行测量。
（3）仪器显示测试结果，可以通过记录仪器显示的电阻值来进行记忆。
5.校准：（1）每次使用接地电阻测试仪前都需要进行校准，保证仪器的测量结果准确可靠。
（2）根据仪器说明书中给出的操作步骤进行校准。
二、接地电阻测试仪的注意事项：1.测量前确保安全：（1）确认测量区域无高压存在。
如有高压设备，需关闭并确保降压完全。
（2）测量前将测量装置和周围设备的电源关闭，以免引起测量误差或电器设备损坏。
2.选择合适的测量手段：（1）选择零线电阻束（如较大接地电阻）时，应采用端子式接地电阻测量仪表。
（2）选择电缆电阻束（如较小接地电阻）时，应采用外置电流源接地电阻测量仪表。
3.正确接线：（1）测量用钢管接入终端应接地牢固，保证电阻稳定。
接地电阻测试仪操作规程一、测试仪简介接地电阻测试仪是用于测量接地系统或设备的接地电阻的一种专用仪器。
它通过测量接地系统中电流与电压之间的关系，来判断接地系统的良好性能及接地电阻的大小。
接地电阻测试仪结构简单、使用方便、测量准确。
二、操作准备1. 确保接地电阻测试仪已经校准，并具备有效的检定证书。
2. 安全检查：对测试仪进行外观检查，确保仪器外壳完好无损，绝缘部分无畸变或破损。
3. 确保测试仪电源充足，并接地可靠。
4. 检查测试仪的接线端口，确保无松动或腐蚀现象。
三、测试操作步骤1. 打开测试仪电源，并确保测试仪处于待机状态。
2. 将测试仪的测试夹具连接到待测接地系统或设备上，并确保连接牢固。
3. 按下测试仪上的“测试”按钮，开始进行测试。
4. 根据测试仪的显示屏上的指示进行操作，等待测试仪完成测量。
5. 测试结果显示完毕后，断开测试夹具与待测接地系统或设备的连接。
6. 关闭测试仪电源，并将测试仪存放在干燥、通风良好的地方。
四、注意事项1. 在进行接地电阻测试之前，必须确保待测接地系统或设备已断开电源，并切断与其他电源的连接。
2. 当测试仪正常工作时，禁止随意拆卸或更换测试夹具或其他配件。
3. 在测试仪正在进行测试的过程中，禁止进行任何干扰或操作。
4. 如发现测试仪工作异常或发生故障，应立即停止使用，并送修至专业维修部门。
5. 测试仪在非使用状态下应存放在避光、防尘、防潮、防震的环境中，避免长时间暴露在高温、高湿或剧烈震动的环境中。
五、维护保养1. 定期对接地电阻测试仪进行外观检查，确保仪器外壳完好无损。
2. 校准周期：每半年进行一次校准，校准结果应记录并保存。
3. 清洁：用干净软布轻轻擦拭测试仪外壳和连接器，不得使用有机溶剂或酸碱性溶液清洗。
4. 避免阳光直射：避免测试仪暴露在阳光直射下，以防仪器变形或老化。
5. 维修保养：所有维修保养工作必须由专业人员进行，且使用原厂配件。
六、安全警示1. 测试仪是一种精密仪器，使用时务必小心谨慎，切勿拆解或私自修理。
地网接地阻抗测试仪 47.37hz,52.63hz
根据中华人民共和国电力行业标准DL/T475-2006《接地装置特性参数测量导则》规定"a）推荐采用异频电流法测试大型接地装置的工频特性参数，试验电流宜在3A-20A，频率宜在40-60Hz范围，异于工频又尽量接近工频。
5A型变频接地阻抗测试仪的测试频率为47.37Hz和52.63Hz两种，规定试验电流为5A，专门用于大中型地网的接地阻抗测试，可以测量大中型地网的接地阻抗，纯电阻分量和纯感抗分量。
◆华胜FS3042大型地网接地电阻测试仪技术参数
1.仪器测量范围：0～150Ω
2.测量精度：2%
3.测量输出电流：AC≤5A
4.测量输出电压：最高400V±10%
5.供电电源：AC220V ±10%，50±0.5Hz
6.仪器重量：6kg
◆华胜FS3042大型地网接地电阻测试仪主要特点
1、采用变频法测试，抗干扰性强、体积小、重量轻。
2、采用微机控制，接线简单、操作方便。
3、中文界面，自动打印测试数据。
◆产品别称
地网接地电阻测试仪大型地网测试仪变频地网测试仪地网测试仪。
接地电阻测试仪的技术参数与适用1. 接地电阻测试仪的定义及作用接地电阻测试仪是一种用来测量接地电极或接地装置的电阻值的仪器，其主要作用是检查接地系统的连通性及电阻值，确保人身安全，防止因接地故障而导致的事故发生。
不同于其他电气测试仪器，接地电阻测试仪的测量对象为接地电极或接地装置，因此具有特殊的测量参数。
2. 测试仪的技术参数接地电阻测试仪的技术参数直接影响着其测量精度、稳定性等性能指标，因此在购买设备前需要了解其主要技术参数。
接地电阻测试仪的主要技术参数如下：2.1 测量范围接地电阻测试仪的测量范围指的是其能够测量的接地电阻值的上限值，通常为几百欧姆或几千欧姆。
如果测试仪的测量范围较小，可能无法满足我们的测试需要，因此需要注意。
2.2 测量精度接地电阻测试仪的测量精度是指其测量结果与实际值之间的误差，一般为百分比或小数。
测试仪的测量精度越高，测试结果就越准确。
2.3 分辨率分辨率是指测试仪对电阻值的测量分辨率，也就是测量结果可分辨的最小单位。
分辨率越高，测试数据就越精细。
2.4 工作电流测试仪的工作电流是指测试时产生的电流大小，一般为几毫安或几十毫安，如果测试仪产生的电流过大则可能会对被测设备造成损害，因此需要注意。
2.5 采样率采样率指的是测试仪在测量过程中对电阻值采集的速率。
采样率越高，对于快速变化的接地电阻值，测试仪也能够及时作出反应。
2.6 测试电源测试仪的测试电源通常为干电池或充电电池，不同的测试电源对测量稳定性、使用寿命等都会有不同的影响，需要选择适合自己的测试电源。
2.7 工作温度测试仪的工作温度是指其可以正常工作的环境温度范围，一般为-10℃至50℃。
如果超出了测试仪的工作温度范围，则可能会对测试结果产生影响，因此需要注意。
3. 测试仪的适用场景接地电阻测试仪主要适用于以下场景：3.1 建筑物接地系统建筑物的接地系统一般是由不同材质的接地杆通过地下连接件组成，其接地电阻值是确保建筑物人身安全的关键参数。

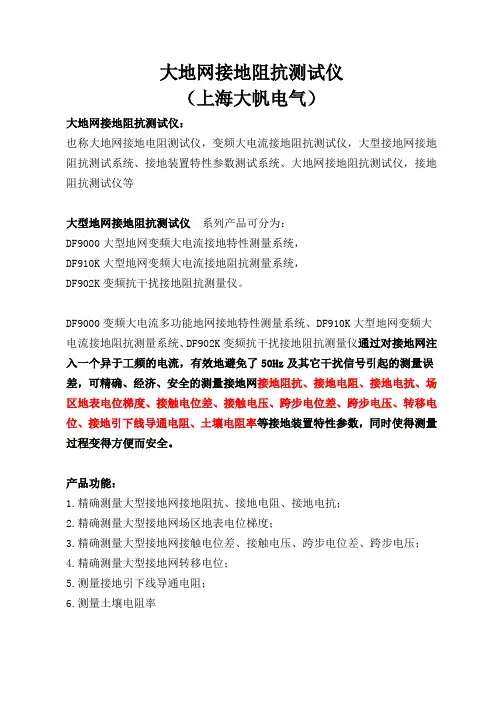

大地网接地阻抗测试仪（上海大帆电气）大地网接地阻抗测试仪：也称大地网接地电阻测试仪，变频大电流接地阻抗测试仪，大型接地网接地阻抗测试系统、接地装置特性参数测试系统、大地网接地阻抗测试仪，接地阻抗测试仪等大型地网接地阻抗测试仪系列产品可分为：DF9000大型地网变频大电流接地特性测量系统，DF910K大型地网变频大电流接地阻抗测量系统，DF902K变频抗干扰接地阻抗测量仪。
DF9000变频大电流多功能地网接地特性测量系统、DF910K大型地网变频大电流接地阻抗测量系统、DF902K变频抗干扰接地阻抗测量仪通过对接地网注入一个异于工频的电流，有效地避免了50Hz及其它干扰信号引起的测量误差，可精确、经济、安全的测量接地网接地阻抗、接地电阻、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、转移电位、接地引下线导通电阻、土壤电阻率等接地装置特性参数，同时使得测量过程变得方便而安全。
产品功能：1.精确测量大型接地网接地阻抗、接地电阻、接地电抗；2.精确测量大型接地网场区地表电位梯度；3.精确测量大型接地网接触电位差、接触电压、跨步电位差、跨步电压；4.精确测量大型接地网转移电位；5.测量接地引下线导通电阻；6.测量土壤电阻率概述：大型地网接地阻抗测试仪是主要用于精确测量大型接地网接地阻抗、接地电阻、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、转移电位、接地引下线导通电阻、土壤电阻率等接地特性参数的软硬件系统。
采用逐点变频，抗干扰极强，能在强干扰环境下准确测得工频50Hz下的数据。
系统输出功率大（2-20KW），电压高(0-1000V)，输出电流大（0-50A），不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
DF902K变频抗干扰接地阻抗测量仪产品概述：DF-902K变频抗干扰地网接地阻抗测量仪主要功能：精确测量接地阻抗、接地电阻，接地电抗，土壤电阻率。
MS-300D 型大型地网接地电阻测试仪一、仪器概述目前在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。
为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30安培。
由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。
MS-300D型大型地网接地电阻测试仪，可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。
本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。
测试电流最大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
二、性能特点1、测量的工频等效性好。
测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。
2、抗干扰能力强。
本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
3、精度高。
基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。
4、功能强大。
可测量电流桩，电压桩，接地电阻，跨步电压，接触电压。
5、操作简单。
全中文菜单式操作，直接显示出测量结果。
6、布线劳动量小，无需大电流线。
三、技术指标1、阻抗测量范围：0～80Ω（5A,含电流桩阻抗）2、分辨率：0.001Ω3、测量误差：±（读数×2％+0.005Ω）4、抗工频50Hz 电压干扰能力：10V5、测试电流波形：正弦波6、测试电流频率：45Hz、55Hz 双频7、最大输出电流：5A8、电流输出档位:每1A一档，共5档。
9、最大输出电压：400V10、测量线要求：电流线铜芯截面积≥1.5mm2电压线铜芯截面积≥1.0mm211、供电电源：AC220V±10％，50Hz12、外形尺寸：440×350×21013、仪器重量：30kg三、仪器测试的操作过程及功能说明1、测量原理框图及测试接线图图1 测量原理框图图1测量原理示意图R 0回路电阻大约5～200ΩR x 测试电阻大约0～200ΩR f 标准电阻87面板示意图1．打印机——打印测量数据。
2．显示器——128×64点阵液晶显示器，显示菜单和各种提示信息及测量结果。
3．▲ 键——修改菜单内容，采用循环滚动方式。
4．▼ 键——修改菜单内容，采用循环滚动方式。
5键——选择菜单项，被选中项反白字体显示。
6．确认键——在“测试”选项上按此键进入测试状态。
7．电源开关——整机电源的开启和关闭。
8．电源座——交流220V ±10%，50Hz 电源输入口，带保险仓。
10．接地网(C2,P2) 12．电压极2(P2)12．电压极1(P1) 13．电流极(C1)。
测量接线如下图电流桩电压桩地网图2三极法测量接线示意图测量电流线D：长度为地网对角线长度的3～5倍；线径：≥1.5mm2测量电压线1：长度为0.618D；线径：≥1.0mm2测量电压线2：接被测地网测量接地线：接被测地网。
说明：四极法测量时，从地网的地桩上引出二根连接线分别接到电压极2、接地网两接线柱，然后按测量操作步骤进行测试。
2、测试操作步骤1）首先检查用于试验的电流线、电压线和地网线是否有断路现象（可以用万用表测量），地桩上的铁锈是否清除干净，其埋进深度是否合适（>0.5米），同时检查测试线与地桩的连接是否导通，如未导通，请处理后重新连接。
2）电流测试线与电压测试线的长度比为1：0.618，电流测试线的长度应是地网对角线的3—5倍。
3）电流测试线和电压测试线按规定的长度将一端与仪器相接后平行放出。
另一端分别接在两支地桩上（如图2所示）。
4）将已放好的测试线检查一遍，将万用表一端接电流线或电压线，另一端接地网线如无阻值显示即为断路，确认完好再进行测试。
5）检查连线无误后，给仪器接上AC220V/50HZ电源，对仪器进行通电。
6）按测量键，开始测量7）仪器显示测试结束后，记录测试数据（本仪器可多次重复测量）。
8）关掉仪器电源后，拆除连线，测试过程结束。
3．仪器操作说明：1）打开电源开关，计算机进行自检，液晶屏显示中文主菜单如图3所示。
2）按键可移动光标至各菜单项，并循环指示。
被选中项反白字体显示。
选择键的流程见图4所示。
3）在光标当前所示项目，按▼ ▲键键可进行该项菜单的变更，并循环指示，流程见图5所示。
4）将菜单变更至与测试要求相对应后即可按选择键进行下个项目的选择。
图3图4 图5图6 图74．测试：打开高压允许开关，当光标在测试项目上时，按确认键大约5秒钟开始测试。
测试过程中显示的画面如图6（地网，变频）所示，当下面的进程到100%时候测试完毕，然后显示测量结果见图7所示，此时光标指示打印机图标，按确认键打印报告。
测量结果的意义如下：Zx：测量的地网阻抗值Rx: 测量的地网电阻值V：施加电压值（电流桩上面的电压）I：试品流过的电流F1,F2 : 试验频率打印结束后，关闭电源开关，测试完毕。
5. 测试过程中屏幕上出现的检查电源，检查电流桩，检查电压桩，检查地网等都表示仪器自动检查，一般情况大约15秒钟左右，请耐心等候，不必着急。
4、测试菜单详细解释1．测量方式:仪器可以选择五种测量方式,即“地网”, “电流桩”, “电压桩”, “接地”, “电压”.前三种的作用分别是测量地网阻抗,电流桩阻抗,电压桩阻抗.一般情况下做实验的时候应选择“地网”来测量大地网的阻抗.而当用户要求测量电流桩或电压桩阻抗的时候可以选择后直接测量. “接地”的作用是测量接地电阻和土壤电阻率。
默认线长20米。
也可以修改线长。
“电压”的作用是测量跨步电压，接触电压等参数。
（注意，“电压”需要配相应的电极）2．频率选择:仪器可以选择两种测量频率,即“变频”和“定频”.在现场做实验时候,一定要选择“变频”来做实验,这样测量能够消除现场的电磁场干扰.“定频”方式只是在实验室里面做实验的时候才能使用. “变频”采用的是45Hz和55Hz双变频来测量. 而“定频”采用的是严格50Hz来测量.3．电流选择: 仪器提供5种测量电流. 即“1A”,“2A”,“3A”,“4A”,“5A”，根据电流桩阻抗的大小来选择测试电流.一般情况下,使用5A电流即可。
4．自动打印:当光标在电流上时候，按一下“确认”键,在屏幕左下角会出现或消失打印机小符号,代表选择或取消自动打印功能.当选择自动打印时候,测试完毕,仪器自动打印结果.当取消自动打印时候,如果想打印结果,需要手动打印结果.5．手动打印:仪器测试完毕,出现图7所示的界面.按键可以在“print”,“quit”之间选择.如果选择“print”,按一下“确认”键,就会打印结果.如果选择“quit”,按一下“确认”键,就会返回初始界面如图3所示.5、测试过程中仪器自诊说明1）“请开机重启”时候，可能是仪器内部电源保护，关机重启。
2）“电源模块错误，请联系厂家”时候，把光标移动到“地网”上，按十下“确认”键，听到仪器喇叭响一声，并且在屏幕的左下角出现一个反色的打印机符号。
然后关机重启。
如果继续无法测试，请联系厂家。
3）测试电流为0.0A时候，可能“电流线”连线与“电流极”地桩接触不良或地桩太少，需增加地桩，减少回路电阻。
地桩深度不少于0.5m。
电流桩电阻应该小于200Ω.4）若仪器显示的测量值极低（<0.01Ω）则可能是电压线未连接上。
5）四极法测量时仪器会自动消除接线误差。
四、注意事项1、为使测试顺利进行，测试前请先用万用表检查测试导线与地桩的接触点是否完好，并测量已放好的线是否有断路现象。
2、检测时候，如果测试电阻小于20Ω的时候，建议测试电流使用2A,以免电流突然升大损坏仪器。
3、当光标在电流上时候，按一下“确认”键,在屏幕左下角会出现或消失打印机小符号,代表选择或取消自动打印功能4、本仪器如出现其它故障，请直接与本公司售后服务部联系，请不要私自拆检。
5、测量线根据地网的大小由使用者自配五、随机配件1、电源线一根2、接地桩二根3、使用说明书、合格证各一份。
附录一：接触电压、接触电位差的测试接触电压的测量接线图如下图5 所示。
可按下述步骤进行测试。
在离接地装置较远处打一个地桩作为电流极，该电流极离接地装置边缘的距离仍取为接地装置最大对角线长度D 的4 倍以上。
用导线将仪器面板的C 端子与电流极可靠连接。
再用导线将仪器的E 端子接至被试设备的架构。
仪器的P1 端子接至设备架构上的Pa 点，Pa 距地面高度为1.8 米。
仪器的P2 端子接至模拟脚的电极Pb,该电极可采用包裹湿布的直径为20cm 的金属圆盘，并压上重物。
电极中心距设备边缘距离为1 米。
仪器P1 与P2 端子间并联等效人体电阻Rm，一般取Rm=1.5KΩ.检测接线无误后，接通仪器电源，选择执行“接地阻抗测量”，再设置好测试电流，仪器开始测量，测量完毕，可从液晶屏上读取到阻抗值Z.最后根据下式计算出接触电压U jU j=Z * Is式中Is 为被测接地装置内系统单相接地故障电流。
上述测量中，若仪器电压输入端不并联等效人体电阻Rm，则所得结果为接触电位差。
附录二：跨步电压、跨步电位差的测试接触电压的测量接线图如图6 所示。
可按下述步骤进行测试。
在离接地装置较远处打一个地桩作为电流极，该电流极离接地装置边缘的距离仍取为接地装置最大对角线长度D 的4 倍以上。
用导线将仪器面板的C 端子与电流极可靠连接。
再用导线将仪器的E 端子接至设备的接地引下线。
仪器的P1、P2 端子分别接至模拟人脚的电极P c、P d,该电极可采用包裹湿布的直径为20cm 的金属圆盘，并压上重物。
两电极中心距离为1 米。
仪器P1 与P2 端子间并联等效人体电阻Rm，一般取Rm=1.5KΩ.检测接线无误后，接通仪器电源，选择执行“接地阻抗测量”，设置好测试电流，仪器开始测量，测量完毕，可从液晶屏上读取到阻抗值Z.最后根据下式计算出跨步电压U kU k=Z* Is式中Is 为被测接地装置内系统单相接地故障电流。
上述测量中，若仪器电压输入端不并联等效人体电阻Rm，则所得结果为跨步电位差。
附录三：土壤电阻率的测量使用本仪器，可以采用单极法或者四极法来测量土壤电阻率。
下面以四极法为例来说明。
测量土壤电阻率的接线如图7 所示。
图中，a 为电流极与电位极的间距，b 为两电位极的间距，h 为电极埋设深度。
