下载文档原格式

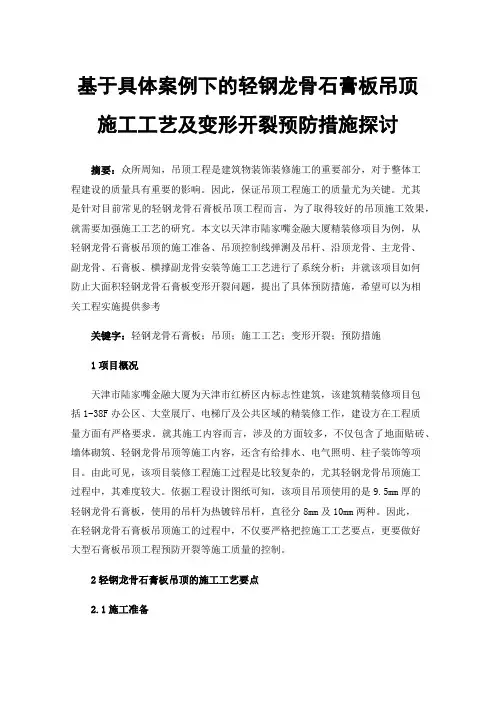

基于具体案例下的轻钢龙骨石膏板吊顶施工工艺及变形开裂预防措施探讨摘要：众所周知，吊顶工程是建筑物装饰装修施工的重要部分，对于整体工程建设的质量具有重要的影响。
因此，保证吊顶工程施工的质量尤为关键。
尤其是针对目前常见的轻钢龙骨石膏板吊顶工程而言，为了取得较好的吊顶施工效果，就需要加强施工工艺的研究。
本文以天津市陆家嘴金融大厦精装修项目为例，从轻钢龙骨石膏板吊顶的施工准备、吊顶控制线弹测及吊杆、沿顶龙骨、主龙骨、副龙骨、石膏板、横撑副龙骨安装等施工工艺进行了系统分析；并就该项目如何防止大面积轻钢龙骨石膏板变形开裂问题，提出了具体预防措施，希望可以为相关工程实施提供参考关键字：轻钢龙骨石膏板；吊顶；施工工艺；变形开裂；预防措施1项目概况天津市陆家嘴金融大厦为天津市红桥区内标志性建筑，该建筑精装修项目包括1-38F办公区、大堂展厅、电梯厅及公共区域的精装修工作，建设方在工程质量方面有严格要求。
就其施工内容而言，涉及的方面较多，不仅包含了地面贴砖、墙体砌筑、轻钢龙骨吊顶等施工内容，还含有给排水、电气照明、柱子装饰等项目。
由此可见，该项目装修工程施工过程是比较复杂的，尤其轻钢龙骨吊顶施工过程中，其难度较大。
依据工程设计图纸可知，该项目吊顶使用的是9.5mm厚的轻钢龙骨石膏板，使用的吊杆为热镀锌吊杆，直径分8mm及10mm两种。
因此，在轻钢龙骨石膏板吊顶施工的过程中，不仅要严格把控施工工艺要点，更要做好大型石膏板吊顶工程预防开裂等施工质量的控制。
2轻钢龙骨石膏板吊顶的施工工艺要点2.1施工准备该项目吊顶使用的是轻钢龙骨石膏板，吊顶结构包括主龙骨、热镀锌吊杆、石膏板、副龙骨、横撑副龙骨及挂插件等（图1）。
对于吊顶构件而言，其安装质量将对吊顶安全性及稳定性产生直接影响，而石膏板质量将对吊顶拼装品质及整体界面观赏性产生直接影响。
因此，在吊顶材料入场时，技术部门要加强对吊顶材料质量的检查及验收。
所有的吊顶构件要求必须使用热镀锌材料的构件，且镀锌量不低于100mg/m2，以保证轻钢龙骨的刚度、强度及防腐性能达到要求。
轻钢龙骨纸面石膏板吊顶板缝开裂变形的原因及对策摘要：轻钢龙骨纸面石膏板吊顶是当前应用十分广泛的一种吊顶技术，不仅整体吊顶质量相对较轻，而且强度和抗震防尘性能等都相对较好，此外还具有一定恒温、隔音功能，得到了用户的喜爱和认可。
但与此同时，轻钢龙骨纸面石膏板吊顶在实际施工过程中比较容易受到施工技术、环境等方面的影响，进而出现质量问题，因此，为保障吊顶质量，加强对其施工技术的分析和探讨是十分有必要的。
关键词：轻钢龙骨纸面石膏板吊顶；板缝开裂变形；原因及对策1施工工艺1.1基层处理吊顶施工前将所有的管道洞口封堵处清理干净，以及顶上的杂物清理干净。
1.2测量放线根据每个房间的水平控制线确定吊顶标高线，并在墙顶上弹出吊顶龙骨线作为安装的标准线，以及在标准线上划好龙骨分档间距位置线。
1.3安装吊杆根据施工设计图纸与现场情况确定吊杆的大小和位置，吊点间距为900mm～1200mm，吊杆间距不超过1200mm，吊杆采用Φ8镀锌钢筋，在吊杆安装前必须先刷防锈漆。
按照主龙骨位置及吊挂间距，用膨胀螺栓与楼板连接固定。
在吊杆长度大于1.5m时，应设置反向支撑，采用40*40*4mm的热镀锌角钢，当吊杆长度大于3m时，还应设置转化层。
1.4安装主龙骨吊顶可采用50*15*1.2mm主龙骨，吊顶主龙骨间距为900～1200mm，沿房间短向布置。
在主龙骨上安装吊挂件，将组装好吊挂件的主龙骨，按分档线位置将吊挂件穿入相应的吊杆螺栓，主龙骨相接处装好连接件，拉线调整标高、起拱和平直。
洞口处附加主龙骨，按设计相应节点构造，设置连接卡固件。
主龙骨吊顶间距，应按设计推荐系列选择，中间部分应起拱，起拱高度应不小于房间短向跨度1/200。
吊杆距主龙骨端部不得超过300mm，否则应增设吊杆，次龙骨应贴紧主龙骨安装。
1.5安装次龙骨吊顶可采用50*19*0.5mm次龙骨，次龙骨间距一般为30mm与40mm，按已弹好的次龙骨分档线，卡放次龙骨吊挂件，将次龙骨固定在主龙骨上，两条相邻次龙骨端头接缝不能在一条直线上，注意在吊灯、窗帘盒、通风口周围必须加设次龙骨。
轻钢龙骨纸面石膏板吊顶板缝开裂变形的成因及对策引言轻钢龙骨纸面石膏板吊顶板是现代装修中非常常用的一种材料。
然而在使用过程中，会出现板缝开裂、变形等问题。
这些问题不仅会影响美观度，还可能存在安全隐患。
所以，了解这些问题的成因以及对策非常有必要。
缝开裂和变形的成因1. 材料质量问题轻钢龙骨纸面石膏板是由多种材料组成的，包括轻钢龙骨、纸面石膏板、螺钉等。
如果其中某一项材料的质量存在问题，就会导致整个吊顶板的缝开裂或变形。
比如，在选择纸面石膏板时，选择了低质量的板材，这些板材会容易吸湿变形，从而导致板缝的开裂。
2. 安装质量问题安装也是造成轻钢龙骨纸面石膏板吊顶板缝开裂和变形的原因之一。
如果安装时不注意材料之间的连接，或者没有遵循规范的安装方法，都可能导致板材发生变形、缝隙不平等，甚至出现开裂。
3. 环境因素影响轻钢龙骨纸面石膏板吊顶板在安装后会长时间暴露在室内环境中。
如果室内环境湿度过大，温度变化过大，或者周围环境噪声过大，长时间的受到这些影响也会导致板缝开裂、变形等问题。
对策1. 选择质量好的材料在选择轻钢龙骨纸面石膏板吊顶板时，应该选择质量优良的材料。
尽管高质量的材料可能会略有提高成本，但相比于后期维修或安全隐患来说，这是一笔划算的投资。
2. 采用规范的安装方法轻钢龙骨纸面石膏板吊顶板的安装需要遵循一定的规范。
安装人员需要认真理解安装步骤，严格按照要求进行安装。
如此一来，不仅能够避免很多安装中可能会出现的问题，更能够保证吊顶板的安全质量。
3. 管理好室内环境长时间暴露在室内环境中是轻钢龙骨纸面石膏板吊顶板开裂、变形的原因之一。
因而在日常管理中，应该注意保持室内环境的干燥、清洁、安静。
对于空气比较潮湿的地区，可以考虑采用除湿机等设备进行处理。
结论轻钢龙骨纸面石膏板吊顶板是现代装修的一大热门材料。
为了保证其质量、美观度以及安全隐患，必须要认真对待板材缝开裂和变形等问题，并采取相应的对策。
本篇文档对於轻钢龙骨纸面石膏板吊顶板的缝开裂变形问题和如何解决进行了阐述，同时也对于业主和装修人员在选材和安装过程中需要注意的事项进行了概述。
纸面石膏板质量通病及预防措施首先，开裂是纸面石膏板常见的质量问题之一、开裂可能是由于材料本身的质量问题，也可能是由于施工工艺不当造成的。
为了预防开裂问题，可以选择具有较高质量的纸面石膏板，并在施工过程中注意控制板的湿度。
此外，在石膏板之间和石膏板与墙体之间应采用适当的连接材料，如专用的石膏板连接件或胶粘剂，以增加连接的稳固性。
其次，鼓包是纸面石膏板常见的质量问题之一、鼓包可能是由于板材湿度不均匀，或者在施工过程中板材没有被正确固定所致。
为了预防鼓包问题，可以使用含有防水剂的纸面石膏板，以减少板材吸湿的可能性。
此外，在施工过程中应注意板材的固定，确保板材与墙体之间有适当的空隙和连接，以减少鼓包的可能性。
再次，变形是纸面石膏板常见的质量问题之一、变形可能是由于材料本身的质量问题，也可能是由于施工过程中的温度和湿度变化所致。
为了预防变形问题，可以选择具有较高质量的纸面石膏板，并在施工过程中注意控制室内的温湿度。
此外，在施工过程中应遵循相关的安装规范，确保板材的固定和连接稳固，以减少变形的可能性。
除了以上措施，还可以采取以下预防措施来提高纸面石膏板的质量：1.在选择纸面石膏板供应商时，应选择信誉良好、质量有保证的供应商，以确保采购到的纸面石膏板符合相关标准和要求。
2.在施工前应严格检查纸面石膏板的质量，排除存在质量问题的板材，以保证施工质量。
3.在施工过程中应严格按照相关规范和要求进行施工，包括正确使用施工工具和材料，采取适当的施工方法和措施，以保证施工质量。
4.定期维护和保养纸面石膏板，包括定期清洁和检查纸面石膏板的状态，及时修复和更换存在质量问题的板材。
总之，纸面石膏板在使用过程中可能存在开裂、鼓包、变形等质量问题，但通过选择质量好的材料、严格控制施工工艺和定期维护等预防措施，可以有效减少这些问题的发生，提高纸面石膏板的质量。
石膏板吊顶质量通病及防治措施
一、拼板处不平整的防治措施
1、先安装龙骨，边安装，边调平。
只要主龙骨标高正确，板面平整度即可改善。
2、使用专用机具与配套材料。
二、罩面板大面积不平整，坡度暴露比较明显的防治措施
1、按规定在楼板地面弹吊杆的位置线，按罩面板规格尺寸确定吊杆间距。
2、从稳定方面考虑，龙骨与墙面之间距离，应小于10mm。
3、如若使用大块板材，间距以不小于10cm为宜。
4、自攻螺丝与板边或板端的距离，不得小于10mm，也不宜大天16mm，因为受到龙骨断面所限制。
板中螺丝的间距不得大于200mm。
5、铺设大块板材，应使板的长边平行于副龙骨方向，以便螺丝排列。
三、成品保护
1、装饰板安装完毕后，不得随意剔凿，不得随便上人，如果需要安装设备，应用电钻打眼，严禁开大洞。
如必须上人，应随带长板铺设于主龙骨上爬行。
2、石膏板不得受雨淋，并注意防潮。
3、板面严禁撞击，防止损伤。
4、吊顶内的水管、气管、电管，在未上板之前应验收完毕。
5、安装灯具和通风罩等，不得损坏和污染吊顶。
6、不得将吊杆吊在吊顶内的通风、水管等管道上，以防损坏暗管和共振。
7、吊顶安装完后，后续工程作业时，应有采取保护措施，以防污染。

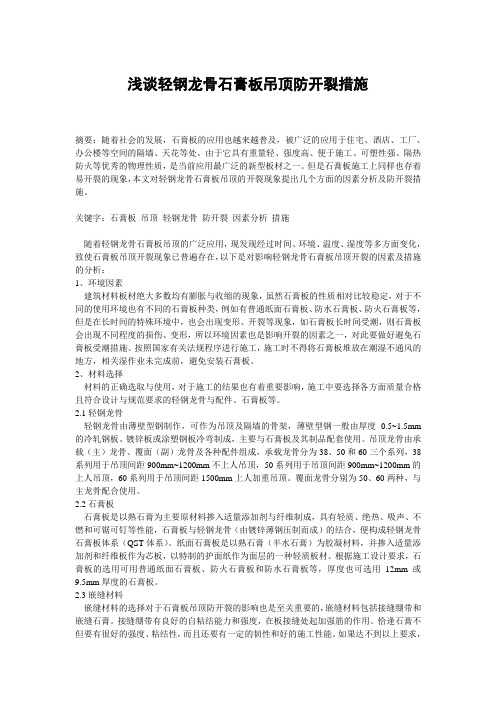

浅谈轻钢龙骨石膏板吊顶防开裂措施摘要：随着社会的发展，石膏板的应用也越来越普及，被广泛的应用于住宅、酒店、工厂、办公楼等空间的隔墙、天花等处。
由于它具有重量轻、强度高、便于施工、可塑性强、隔热防火等优秀的物理性质，是当前应用最广泛的新型板材之一。
但是石膏板施工上同样也存着易开裂的现象，本文对轻钢龙骨石膏板吊顶的开裂现象提出几个方面的因素分析及防开裂措施。
关键字：石膏板吊顶轻钢龙骨防开裂因素分析措施随着轻钢龙骨石膏板吊顶的广泛应用，现发现经过时间、环境、温度、湿度等多方面变化，致使石膏板吊顶开裂现象已普遍存在，以下是对影响轻钢龙骨石膏板吊顶开裂的因素及措施的分析：1、环境因素建筑材料板材绝大多数均有膨胀与收缩的现象，虽然石膏板的性质相对比较稳定，对于不同的使用环境也有不同的石膏板种类，例如有普通纸面石膏板、防水石膏板、防火石膏板等，但是在长时间的特殊环境中，也会出现变形、开裂等现象，如石膏板长时间受潮，则石膏板会出现不同程度的损伤、变形，所以环境因素也是影响开裂的因素之一，对此要做好避免石膏板受潮措施。
按照国家有关法规程序进行施工，施工时不得将石膏板堆放在潮湿不通风的地方，相关湿作业未完成前，避免安装石膏板。
2、材料选择材料的正确选取与使用，对于施工的结果也有着重要影响，施工中要选择各方面质量合格且符合设计与规范要求的轻钢龙骨与配件、石膏板等。
2.1轻钢龙骨轻钢龙骨由薄壁型钢制作，可作为吊顶及隔墙的骨架，薄壁型钢一般由厚度0.5~1.5mm 的冷轧钢板、镀锌板或涂塑钢板冷弯制成，主要与石膏板及其制品配套使用。
吊顶龙骨由承载（主）龙骨、覆面（副）龙骨及各种配件组成，承载龙骨分为38、50和60三个系列，38系列用于吊顶间距900mm~1200mm不上人吊顶，50系列用于吊顶间距900mm~1200mm的上人吊顶，60系列用于吊顶间距1500mm上人加重吊顶。
覆面龙骨分别为50、60两种，与主龙骨配合使用。

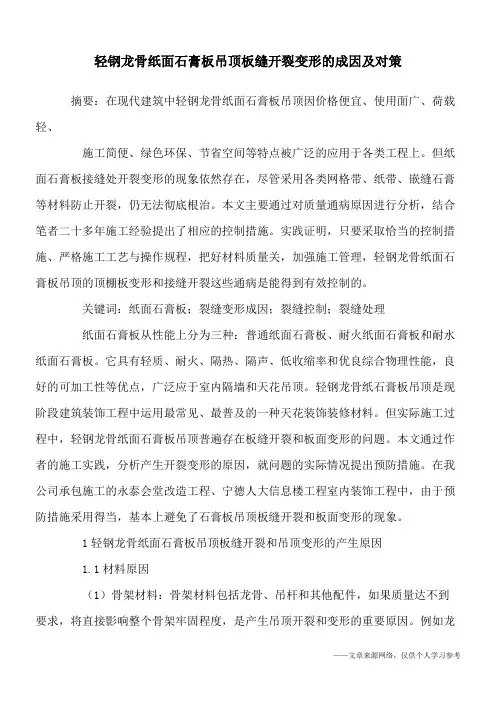

轻钢龙骨纸面石膏板吊顶板缝开裂变形的成因及对策摘要：在现代建筑中轻钢龙骨纸面石膏板吊顶因价格便宜、使用面广、荷载轻、施工简便、绿色环保、节省空间等特点被广泛的应用于各类工程上。
但纸面石膏板接缝处开裂变形的现象依然存在，尽管采用各类网格带、纸带、嵌缝石膏等材料防止开裂，仍无法彻底根治。
本文主要通过对质量通病原因进行分析，结合笔者二十多年施工经验提出了相应的控制措施。
实践证明，只要采取恰当的控制措施、严格施工工艺与操作规程，把好材料质量关，加强施工管理，轻钢龙骨纸面石膏板吊顶的顶棚板变形和接缝开裂这些通病是能得到有效控制的。
关键词：纸面石膏板；裂缝变形成因；裂缝控制；裂缝处理纸面石膏板从性能上分为三种：普通纸面石膏板、耐火纸面石膏板和耐水纸面石膏板。
它具有轻质、耐火、隔热、隔声、低收缩率和优良综合物理性能，良好的可加工性等优点，广泛应于室内隔墙和天花吊顶。
轻钢龙骨纸石膏板吊顶是现阶段建筑装饰工程中运用最常见、最普及的一种天花装饰装修材料。
但实际施工过程中，轻钢龙骨纸面石膏板吊顶普遍存在板缝开裂和板面变形的问题。
本文通过作者的施工实践，分析产生开裂变形的原因，就问题的实际情况提出预防措施。
在我公司承包施工的永泰会堂改造工程、宁德人大信息楼工程室内装饰工程中，由于预防措施采用得当，基本上避免了石膏板吊顶板缝开裂和板面变形的现象。
1轻钢龙骨纸面石膏板吊顶板缝开裂和吊顶变形的产生原因1.1材料原因（1）骨架材料：骨架材料包括龙骨、吊杆和其他配件，如果质量达不到要求，将直接影响整个骨架牢固程度，是产生吊顶开裂和变形的重要原因。
例如龙骨和吊杆的刚度和直线度不够，就会产生内应力，内应力在释放的过程中石膏板必然会产生变形开裂。
（2）纸面石膏板：纸面石膏板是覆面材料，是靠高强自攻螺钉与轻钢龙骨紧密地固定在一起的，如果石膏板达不到质量要求，石膏板和龙骨之间就不能牢固地固定，当有外力作用时，石膏板接缝处会产生剪切力，导致板接缝开裂。
轻钢龙骨石膏板吊顶防开裂措施一、主要施工方案1,石膏板安装影响（I）上层和下层石膏板错缝600mm拼贴；（2）板与板之间留缝l-2mm;（3）第一层（上层）封板正面（防潮面）朝上，第二层（下层）封板正面（防潮面）朝下；（4）第一层（上层）封板背面满涂白乳胶，第二层（下层）封板接缝处批灰补缝，贴接缝带。
除了以上防开裂措施以外，建议大面积石膏板吊顶尽可能考虑美观的情况下，每隔12米留一条伸缩缝在合适、美观的位置。
（5）转交处必须采用“L”型板，板材接缝处必须采用玻纤网和绷带做抗裂处理。
2.轻钢龙骨骨架结构的设计和施工影响骨架的合理设计、采用合格的材料和零件、严格把握施工质量，是确保吊顶不变形、不开裂的重要保证。
其中任何一个环节的差错、疏忽都会导致变形和开裂。
例如纸面石膏板与龙骨之间的固定，若不按顺序或固定不牢固，使板产生内力，板缝处受剪，便引起变形和裂缝；轻钢龙骨的刚度和直线度不够，间距不当，必会产生变形开裂。
3.嵌缝工艺是接缝处理成败的直接因素建筑隔墙和吊顶处于多种受力状态，因此，纸面石膏板的纵横接缝处相应受到各种应力的影响，这就要求板之间应适当留缝，嵌缝材料自身有足够的强度和粘结力，还要有合理的接缝施工工艺和较高的操作技能，以抵衡拉应力，避免裂缝的产生。
目前，对嵌缝用料设计没有明确规定，施工单位大多任意选用嵌缝腻子，其强度不能满足要求；有的施工单位采用高档胶料，但价格昂贵；有的施工单位用穿孔纸带加强，或用网格布加强，施工工艺也有差异，施工季节和环境不一。
因此，如何把握住嵌缝工艺是十分重要的。
二、避免变形和裂缝的施工要点1.施工环境施工时不得将石膏板堆放在潮湿不通风的地方。
相关湿作业未完成前，避免安装纸面石膏板。
2.安装轻钢龙骨架施工时必须严格按图和规范施工，不得随意加大龙骨、吊筋的间距。
安装好的骨架一定要处于无应力状态（自重影响除外），施工完后，必须进行中间验收，对查出的问题认真落实并整改后才能进行安装纸面石膏板的工序。

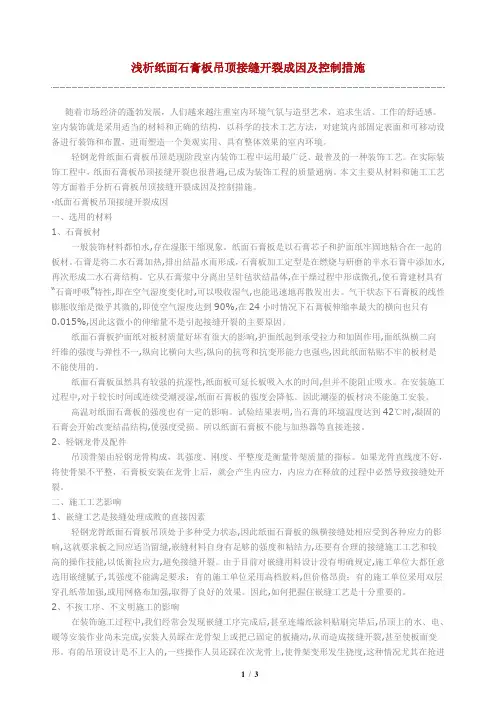

浅析纸面石膏板吊顶接缝开裂成因及控制措施随着市场经济的蓬勃发展，人们越来越注重室内环境气氛与造型艺术，追求生活、工作的舒适感。
室内装饰就是采用适当的材料和正确的结构，以科学的技术工艺方法，对建筑内部固定表面和可移动设备进行装饰和布置，进而塑造一个美观实用、具有整体效果的室内环境。
轻钢龙骨纸面石膏板吊顶是现阶段室内装饰工程中运用最广泛、最普及的一种装饰工艺。
在实际装饰工程中，纸面石膏板吊顶接缝开裂也很普遍,已成为装饰工程的质量通病。
本文主要从材料和施工工艺等方面着手分析石膏板吊顶接缝开裂成因及控制措施。
·纸面石膏板吊顶接缝开裂成因一、选用的材料1、石膏板材一般装饰材料都怕水,存在湿胀干缩现象。
纸面石膏板是以石膏芯子和护面纸牢固地粘合在一起的板材。
石膏是将二水石膏加热,排出结晶水而形成，石膏板加工定型是在燃烧与研磨的半水石膏中添加水,再次形成二水石膏结构。
它从石膏浆中分离出呈针毡状结晶体,在干燥过程中形成微孔,使石膏建材具有“石膏呼吸”特性,即在空气湿度变化时,可以吸收湿气,也能迅速地再散发出去。
气干状态下石膏板的线性膨胀收缩是微乎其微的,即使空气湿度达到90%,在24小时情况下石膏板伸缩率最大的横向也只有0.015%,因此这微小的伸缩量不是引起接缝开裂的主要原因。
纸面石膏板护面纸对板材质量好坏有很大的影响,护面纸起到承受拉力和加固作用,面纸纵横二向纤维的强度与弹性不一,纵向比横向大些,纵向的抗弯和抗变形能力也强些,因此纸面粘贴不牢的板材是不能使用的。
纸面石膏板虽然具有较强的抗湿性,纸面板可延长板吸入水的时间,但并不能阻止吸水。
在安装施工过程中,对于较长时间或连续受潮浸湿,纸面石膏板的强度会降低。
因此潮湿的板材决不能施工安装。
高温对纸面石膏板的强度也有一定的影响。
试验结果表明,当石膏的环境温度达到42℃时,凝固的石膏会开始改变结晶结构,使强度受损。
所以纸面石膏板不能与加热器等直接连接。
2、轻钢龙骨及配件吊顶骨架由轻钢龙骨构成，其强度、刚度、平整度是衡量骨架质量的指标。

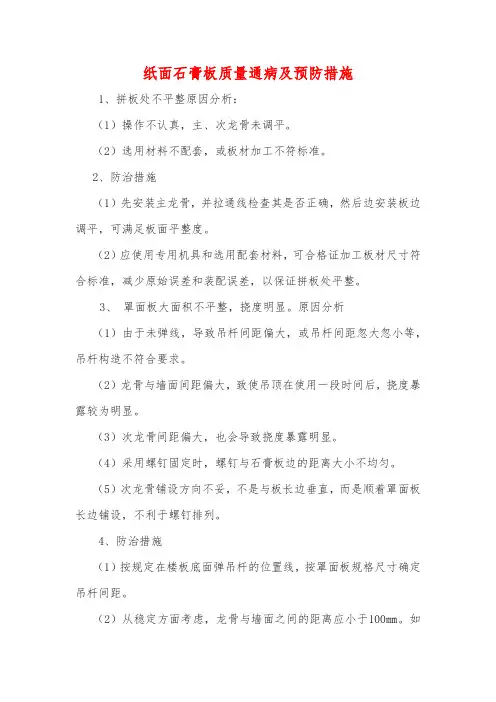

纸面石膏板质量通病及预防措施
1、拼板处不平整原因分析：
（1）操作不认真，主、次龙骨未调平。
（2）选用材料不配套，或板材加工不符标准。
2、防治措施
（1）先安装主龙骨，并拉通线检查其是否正确，然后边安装板边调平，可满足板面平整度。
（2）应使用专用机具和选用配套材料，可合格证加工板材尺寸符合标准，减少原始误差和装配误差，以保证拼板处平整。
3、罩面板大面积不平整，挠度明显。
原因分析
（1）由于未弹线，导致吊杆间距偏大，或吊杆间距忽大忽小等，吊杆构造不符合要求。
（2）龙骨与墙面间距偏大，致使吊顶在使用一段时间后，挠度暴露较为明显。
（3）次龙骨间距偏大，也会导致挠度暴露明显。
（4）采用螺钉固定时，螺钉与石膏板边的距离大小不均匀。
（5）次龙骨铺设方向不妥，不是与板长边垂直，而是顺着罩面板长边铺设，不利于螺钉排列。
4、防治措施
（1）按规定在楼板底面弹吊杆的位置线，按罩面板规格尺寸确定吊杆间距。
（2）从稳定方面考虑，龙骨与墙面之间的距离应小于100㎜。
如
选用大块板材间距以不大于500㎜为宜。
（3）在使用纸面石膏板时，自攻螺钉与板边或板端的距离不得小于10㎜，也不宜大于16㎜，因为受到龙骨断面所限制。
板中间螺钉的间距不得大于200㎜。
（4）铺设大块板材时，应使板的长边垂直于次龙骨方向，以利于螺钉排列。
轻钢龙骨纸面石膏板吊顶工程不平整与开裂变形预防措施轻钢龙骨纸面石膏板吊顶，由于其成本低、易造型、防火性能好、易施工而被广泛应用于各类工程吊顶上。
在满刷高档乳胶漆石膏板，会有或大或小的裂缝，在大面积石膏板吊顶上，尤其突出。
此裂缝虽不影响功能使用，但却影响其美观。
在工程验收中也被列为整改项目。
如何防治此裂缝，现就施工角度，谈几点应注意几个问题及采取相应技术措施：
（1）、固定吊筋的膨胀螺栓选定位置不对，此类情况主要出现在多孔YKB板楼板上，在确定吊筋间距时，未根据YKB 板模数尺寸，部分膨胀螺丝固定点落在YKB板孔内，此时膨胀螺栓膨胀头在孔内，无法固定，导致此吊顶固定点上下、左右有活动间隙，此吊点看起来是一受力点，实际上，它一旦受力就会变形。
如何避免此问题：
1）、顶板上弹固定墨斗线时，先找到YKB板交接缝，一般土建施工此处为砼灌缝，第一道线就选用此交接缝。
2）、吊点间距在施工规范上要求是900－1200mm，具体施工时，吊点间距可在此范围内根据YKB板宽度模数来确定，这样既可避免出现活动吊点情况，又可避免电锤打孔时打断YKB应力筋，影响YKB板受力。
万一出现固定点落在YKB板孔内，有两种处理方法：
A 在周围适当空间重新打孔。
B 用50×50铁板厚3-4mm螺帽拧紧点焊。
(2)、吊点及挂件节点出现虚假受力情况
此类情况主要是由于施工人员素质、技术原因，在轻钢龙骨吊顶施工中出现此类问题有几种情况。
1)吊件上膨胀螺栓螺母及固定大吊的螺杆、螺母在丝接时不
注意导致螺栓及螺母扭结，丝扣损坏。
2)膨胀螺丝下部挂吊筋，上口未加固定螺母固定。
3)￠6、￠8的吊筋在很多工程中，特别是工程收尾时，购
些圆盘钢筋，让工人在现场调直，当吊筋用。
4)大吊与主龙骨连接，由于大吊变形或不配套，主龙骨夹在
大吊中间，未在大吊底部受力。
5)中挂上与主龙骨连接，下挂副龙骨，其与主龙骨连接，导
致主、副龙骨间有活动间隙。
出现以上几种情况，就会出现已调平的龙骨吊顶在外力作用变为起伏不平，导致覆盖石膏板产生拉力、变形、裂缝。
解决此问题办法是在结构上施工加以注意和采取些必要措施，出现此类情况危害性相对较大，且不易修复，所以说在施工中一定得加强注意。
解决此类问题的措施是：
A.在栓紧螺栓、母时要顺着丝扣紧固，切忌强用力损坏
丝扣。
B.圆盘钢筋用作吊杆前，一定要求是合格的新钢筋且得
冷拉或调直机调直后方可使用。
C.主、副龙骨挂件及大吊中有变形部分一定在施工中用
钢丝钳加工，以满足施工适用要求，不适用或不配合
的配件得弃之不用。
D.挂副龙骨时，一定得让主、副龙骨紧贴，挂件与主龙
骨连接时，用钢丝钳夹紧，让其连接无活动间隙。
（3）、固定石膏板的自攻钉间距过大或部分自攻钉假受力装石膏板时，自攻钉得固定在龙骨上面，施工时，工人不根据龙骨间距尺寸在石膏板上弹线，导致部分螺钉未固定在覆面龙骨上；固定自攻钉时，不是用电动螺丝批，而是用手电钻且未有调速功能，施工时速度过快，导致自攻钉攻破外层石膏板纸面；在两块石膏板接缝上处，特别是割切毛边，由于龙骨宽度为5cm，单张石膏板搭在龙骨上，扣除留缝只有2cm多点，攻钉不注意或偏向石膏板毛边，导致纸面石膏板内的石膏爆裂；自攻钉根据规定尺寸漏攻等情况，出现这种情况，只有操作过程中较易发现，若操作工人觉悟较低，且不及时整改，在其后的互检及隐检中，往往不易被发现，一旦石膏板受潮，受外力作用，石膏板受挠度变形导致石膏板接缝处产生裂缝。
解决此类问题办法：
1)加强操作工人岗位培训。
2)自攻钉未攻入龙骨上得即及时退掉此钉，并在距离此钉
2-3cm左右重新补钉加强。
3)石膏板固定自攻钉，间距边缘尺寸小于180mm，中部间距
尺寸不大于250mm。
4)毛边石膏板攻自攻钉，尽量往板内靠，距边缝大于15mm，
这样既能保证钉在龙骨上，又能减少石膏板内边缘石膏爆裂。
（4）、嵌缝腻子及贴缝胶带施工工艺问题
纸面石膏板在温度的热胀冷缩空气，湿涨干缩影响，石膏板拼缝时，一般留缝5mm左右，填补此纸面石膏板缝，先后采用过油性熟石膏补缝、水性生石膏补缝，原子灰补缝，弹性嵌缝腻子补缝、各石膏板厂配套的粘性石膏补缝，贴缝胶带从早些年的医用布卷，的确良布条，带纤维纸带，玻纤网格带及打孔纸带（牛皮纸）；对此石膏板缝处理工艺，目前各施工单位尚无统一做法。
用弹性腻子补缝，效果不错，但大面积施工成本较高，只适合小面积使用。
工程用建议采用石膏板厂方配套的粘性石膏补缝。
再用粘性石膏作粘接剂贴打孔牛皮纸带，相对来说出现裂缝情况较小，在此工艺施工过程中必须注意几个问题：
1)嵌缝腻子补缝，尽量让其干透后，再贴贴缝带。
2)嵌缝腻子在干燥过程中，可能会出现少量干缩和干裂缝情况后，建议在贴缝带前复补腻子一遍，待其干后用细砂纸打磨平整。
（5）、大面积石膏板平顶施工
超大面积石膏板吊顶，由于热胀冷缩，干缩湿涨等物理原因，特别是在梅雨季节，空气湿度大的情况下，石膏板顶会出现下坠，接缝处出现皱结，天晴后顶部又逐步平整，通过几次反复，接缝处就会出现裂缝。
如何避免此种现象的发生：
1)建筑工程一样，根据吊顶平面尺寸，留自然收缩缝，涨缩
缝处布置两支同向覆面龙骨。
石膏板接缝分别固定在两支覆面龙骨上，接缝处自然留缝8-10cm，此缝采用与乳胶漆颜色一致弹性嵌缝腻子补缝。
2)大面积吊顶主龙骨每间距10m左右，采用两支￠10左右
不同方向斜向拉力筋，以调整主龙骨横向不均匀受力。
溶剂性涂料饰面工程的防止透底、起皮、返锈和发霉等的技术措施
（1）. 防止透底的技术措施：
产生原因是涂层薄，因此刷涂料时除应注意不漏刷外，还应保持涂料的稠度。
不可随意加水过多。
有时磨砂纸时磨穿腻子也会出现透底。
（2）. 防止返锈的技术措施：
螺钉眼应先刷防锈漆，再用石膏腻子点补，缝隙在填满后必须用纱布封闭，然后根据面层的装饰材料，做好板面的平整和防潮处理。
（3）. 防止发霉的技术措施
施工时先在墙面上涂上抗渗液，使墙面形成无色透明的防水胶膜层，以防止外来水分的浸入，保持墙面干燥，然后再装饰墙面就可以了。
如果墙面已经受潮，可选用防水性较好的多彩内墙涂料。
具体施工方法如下：先让受潮的墙面有一至两个月的干燥过程，再在墙体上刷一层拌水泥的避水浆，起防潮作用。
其次用石膏腻子填平墙面凹坑、麻面，然后满刮腻子，干燥后用砂纸将墙面磨平，重复两次，并清扫干净。
接下来可在干燥清洁的墙面上将底层涂料用涂料辊筒辊涂两遍，也可喷涂。
（4）. 慢干和回粘
涂料刷涂后，漆膜超过规定时间仍末干，称为慢干。
若漆膜已形成，但仍有粘指现象，称为回粘。
其产生的原因有以下几点：
1)、刷涂的漆膜太厚；
2)、前遍漆尚未干透又刷涂第二遍漆；
3)、催干剂使用不当；
4)、基层表面不洁净；
5)、基层表面末完全干燥。
处理方法为：
1）、对轻微的慢干和回粘，可加强通风，适当提高温度；
2）、慢干或回粘较严重的漆膜，要用强溶剂洗净，重新刷涂。
（5）. 粉化
涂料涂刷后漆膜变成粉状。
其产生原因主要是：
1)、涂料树脂的耐候性差；
2)、墙体表面处理不良；
3)、涂刷时温度过低，导致成膜不好；
4)、涂刷时涂料掺水太多。
解决粉化的办法是，先将粉
化物清理干净，然后用性能好的油性封墙底漆打底，最后涂刷二道耐候性较好的内外墙涂料。
（6）. 变色和褪色
漆膜上出现变色或褪色是由于：
1)、底材中湿度过高，水溶性盐结晶在墙的表面造成变
色及褪色；
2)、基底材料有碱性，侵害了抗碱性弱的颜料或树脂；
3)、气候恶劣；
4)、涂料选材不当。
在施工中如果见到这种现象，可先
将出现问题的表面擦去或铲去，让水泥完全风干，然后加涂一层水性或油性封墙底漆。
（7）. 起皮和剥落
由于基底材料湿度太高，表面处理不干净，加上刷涂方法不正确或使用劣质底漆，会造成漆膜脱离基层表面。
