角形轴承箱机械加工工艺过程及大孔端面工艺装备设计(铣大孔端面)

机械加工工艺与编程课程设计说明书设计题目: 角形轴承箱设计者：学号：指导老师：课设时间：2014年6月广西科技大学机械工程学院《数控编程与工艺》课程设计任务书设计题目：具体零件加工工艺设计及程序编制班级：姓名：指导教师：设计要求：设计要求包括以下几个部分：1．数控加工编程任务书；2．数控加工工序卡数控刀具卡片和数控刀具明细表；3．夹具方案图和刀具进给路线图；4．根据零件平面图建立零件三维模型；5．至少编制一个工步的加工程序；6．编写设计说明书（不少于20页）7．相关参考文献不少于5篇目录一、课程设计的目的 (4)二、课程设计的内容与要求 (5)三、零件分析 (5)四、工艺规程设计 (8)五、专用夹具的设计 (10)六、课程设计总结与感想 (15)七、参考文献 (18)一、课程设计的目的机械制造工艺学课程设计是在学完了《数控加工工艺与编程》课程，进行生产实习之后的一个重要教学实践环节。

它要求学生综合应用本课程及有关先修课程（工程材料与热处理、机械设计、互换性与测量技术、金属切削机床、金属切削原理与刀具等）的理论以及在生产实习中学到的实践知识进行工艺规程设计，是毕业设计前的一次综合训练。

通过本次机械制造工艺学课程设计，应达到以下目的：1.能熟练运用“数控加工工艺与编程”课程中的基本理论以及生产实践中学到的实践知识，正确制定一个中等复杂零件的工艺规程。

2.能根据被加工零件的工艺规程，运用夹具设计的基本原理和方法，设计一套专用夹具。

3.培养熟悉并快速高效运用有关手册、标准、图表等技术资料的能力。

4.进一步培养了识图、制图、运算和编写技术文件的基本技能。

二、课程设计的内容与要求设计要求：设计要求包括以下几个部分：1数控加工编程任务书；2数控加工工序卡数控刀具卡片和数控刀具明细表；3夹具方案图和刀具进给路线图；4根据零件平面图建立零件三维模型；5至少编制一个工步的加工程序；6编写设计说明书（不少于20页）7相关参考文献不少于5篇三、零件分析（一）分析零件的作用1．固定轴承的运转2．让轴承保持润滑状态（二）零件的工艺分析该零件是箱体类零件，形状不规则，加工面大，尺寸精度、形位精度、表面精度要求均较高，零件的主要技术要求分析如下：（参阅附图零件图- ）1.孔径为φ180H7的孔, 在φ180孔处倒角2×45°，表面粗糙度为1.6。

轴承箱体的加工工艺过程通常包括以下几个主要工序，每个工序都有相应的工序卡记录关键参数和步骤。

以下是一个简单的轴承箱体加工工艺过程及对应的工序卡示例：
工序1：铸造
-工艺过程：铸造是将金属熔化后浇注到模具中，形成轴承箱体的初始形状。

-关键步骤：
1. 准备合适的铸造模具。

2. 加热金属至熔化温度。

3. 浇注熔化金属至模具中。

-工序卡示例：
-铸造温度：XXXX摄氏度
-浇注时间：XX分钟
-模具型号：XXXX
工序2：粗加工
-工艺过程：粗加工是利用机床对铸造好的箱体进行初步成型。

-关键步骤：
1. 使用车床、铣床等设备进行外形粗加工。

2. 钻孔、修整表面等工序。

-工序卡示例：
-外径粗加工尺寸：XXXX毫米
-钻孔直径：XX毫米
-表面粗糙度要求：XXX
工序3：精加工
-工艺过程：精加工是对粗加工后的箱体进行精细加工，保证尺寸精度和表面质量。

-关键步骤：
1. 使用数控机床进行精密加工。

2. 进行孔位配合加工、螺纹加工等工序。

-工序卡示例：
-公差要求：XXXX
-孔位配合公差：XXXX
-表面粗糙度要求：XXX
工序4：表面处理
-工艺过程：对精加工后的箱体进行表面处理，提高外观质量和防腐性能。

-关键步骤：
1. 清洗表面。

2. 喷涂防锈漆或进行其他表面处理。

-工序卡示例：
-表面处理方法：喷涂/镀层等
-防腐等级要求：XXXX
通过以上工序及工序卡记录关键参数和步骤，有助于制定完善的轴承箱体加工工艺流程，确保产品质量和生产效率。

角型轴承箱加工工艺规程及夹具设计
角型轴承箱加工工艺规程及夹具设计
一、工艺规程：
1. 首先按工艺文件设计套筒夹具，做好质量检查，确保可使用。

2. 将角型轴承箱定位于拉夹床上，并确保其位置良好，然后配合定位夹具。

3. 加工拉孔，首先用刀架将刀具安装在床身上，然后将刀具放入到拉夹床的拉夹箱内，调整好刀头位置，开始拉伸箱子的拉孔，并确保加工孔径精度正确。

4. 加工孔完成后，取出角型轴承箱，用油涂上润滑油，清洁好其表面，同时，将其定位于铣床上，并确保位置良好。

5. 铣床上去除角型轴承箱多余的金属，将其成型，并检查其精度。

6. 铣工作完成后，将角型轴承箱定位在磨床上，用砂轮研磨，确保表面精度与尺寸正确。

7. 研磨完毕后，用台钻机将角型轴承箱内的孔加工成直槽，以安装轴承箱使用，并确保其精度。

8. 最后，清洁角型轴承箱，然后装上轴承。

二、夹具设计：
1. 定位夹具主要用于角型轴承箱的定位和固定，在加工拉孔时或者其他工序时使用，夹具为可调式，便于定位不同尺寸的角型轴承箱。

2. 拉夹夹具主要用于拉伸角型轴承箱的拉孔，夹具主体为铝合金，内部布置4个凹槽，可以调节刀头的位置，保证刀头切削箱体的拉孔。

3. 铣切夹具主要用于箱体成型及拉孔整体定位，夹具主体为钢材，内部布置有4个凹槽，可以调节切削器具的位置，以确保箱体成型的精度和整体定位的正确性。

4. 砂轮夹具主要用于角型轴承箱的外表面研磨，夹具主体为钢材，内部布置有2个凹槽，可以调节砂轮的位置，以确保研磨表面精度的正确性。

5. 台钻夹具主要用于箱体内孔加工，夹具主体为钢材，内部布置有两个凹槽，可以调节钻头的位置，以确保精度和整体定位的正确性。

角型轴承箱加工工艺规程及夹具设计角型轴承箱是一种常见的机械零件，广泛应用于各种轴承系统中。

在角型轴承箱的加工过程中，工艺规程和夹具设计是非常重要的环节，直接影响着加工质量和效率。

一、角型轴承箱加工工艺规程1. 材料准备：选择合适的材料，一般采用高强度合金钢或不锈钢。

2. 切削加工：将材料锯成定尺寸，再采用车床或铣床进行精密切削，加工出箱体、盖板、支撑架等部件。

3. 加工精度控制：角型轴承箱的加工精度要求非常高，特别是尺寸精度和形状精度，必须进行严格的控制。

在加工过程中，应采用适当的加工参数和工艺措施，如合理的刀具选择、切削速度、进给量等，确保加工精度符合要求。

4. 表面处理：经过切削加工后的角型轴承箱表面存在一定的粗糙度，需要进行表面处理，以提高外观质量和耐腐蚀性。

常用的表面处理方法有磨削、抛光、喷涂等。

5. 总装：将加工好的各个部件进行组装，包括箱体、盖板、轴承、密封圈等。

在总装过程中，要注意各个部件的配合精度，避免出现过紧或过松等情况。

二、角型轴承箱夹具设计夹具是角型轴承箱加工中不可或缺的工具，它可以固定工件，使其能够在加工过程中保持稳定的位置和方向，保证加工精度。

下面介绍一种常用的角型轴承箱夹具设计方案：1. 夹紧方式：采用机械式卡盘夹紧方式，夹紧力均匀、稳定、可靠。

2. 夹具结构：夹具由底座、卡盘、夹紧螺杆等部件组成。

底座上安装卡盘，卡盘通过夹紧螺杆进行夹紧，夹紧力由螺杆张力控制。

3. 夹具精度：夹具的精度要求与加工精度相匹配，尺寸精度和形状精度要求高。

在夹具设计中，应采用适当的材料和加工工艺，确保夹具本身的精度和稳定性。

4. 操作方便性：夹具应具有良好的操作性能，方便夹紧和拆卸工件，减少操作人员的劳动强度。

角型轴承箱加工工艺规程和夹具设计对于加工质量和效率都有着重要的影响。

在实际加工中，应根据具体情况进行合理的选择和优化，以达到最佳的加工效果。

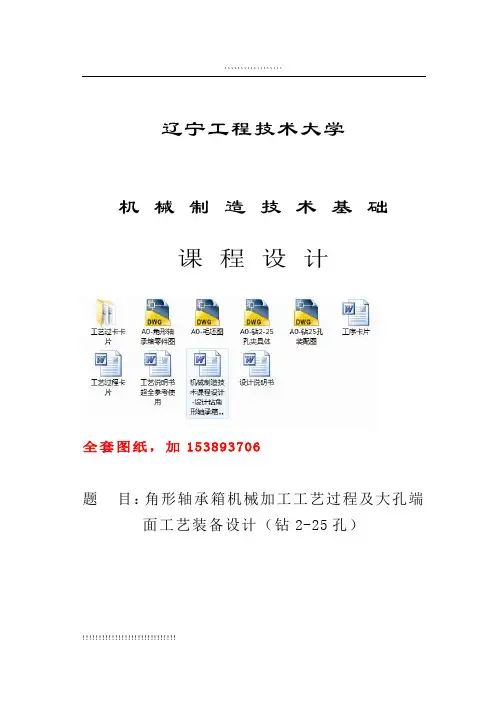

辽宁工程技术大学机械制造技术基础课程设计全套图纸，加153893706题目：角形轴承箱机械加工工艺过程及大孔端面工艺装备设计（钻2-25孔）班级：汽车07-1班姓名：指导教师：完成日期：2010-7-5一、设计题目角形轴承箱机械加工工艺过程及大孔端面工艺装备设计（钻2-25孔）二、原始资料(1) 被加工零件的零件图1张(2) 生产类型:（中批或大批大量生产）三、上交材料1．绘制零件图1张2．毛坯图1张3．编制机械加工工艺过程综合卡片1套4．编制机械加工工艺卡片（仅编制所设计夹具对应的那道工序的机械加工工艺卡片）1套5．绘制夹具装配图（A0或A1）1张6．绘制夹具中1个零件图（A1或A2。

装配图出来后，由指导教师为学生指定需绘制的零件图，一般为夹具体）。

1张7．编写课程设计说明书（约5000-8000字）。

1份四、进度安排本课程设计要求在3周内完成。

1．第l～2天查资料，熟悉题目阶段。

2．第3～7天，完成零件的工艺性分析,确定毛坯的类型、制造方法和机械加工工艺规程的设计并编制出零件的机械加工工艺卡片。

3．第8～10天，完成夹具总体方案设计（画出草图，与指导教师沟通，在其同意的前提下，进行课程设计的下一步）。

4．第11～13天，完成夹具总装图的绘制。

5．第14～15天，零件图的绘制。

6．第16～18天，整理并完成设计说明书的编写。

7．第19天，完成图纸和说明书的输出打印。

8．第20～21天，答辩五、指导教师评语成绩：指导教师日期摘要设计内容：设计“角形轴承箱”这一零件的机械加工工艺规程及工艺装备，并绘制出角形轴承箱零件图、角形轴承箱毛坯图、夹具装配图，夹具体零件图。

填写机械加工工艺过程综合卡片、机械加工工艺卡片。

编制课程设计说明书。

设计意义：本课程设计是重要的实践教学环节之一。

是在完成生产实习，学完机械制造技术基础和其它专业课程之后进行的。

通过该课程设计，将所学理论与生产实践相结合，锻炼了自己分析问题、解决问题的能力，在这个过程中我独立地分析和解决了零件机械制造的工艺问题，设计了机床专用夹具这一典型的工艺装备，提高了结构设计能力，为今后的毕业设计及对自己未来将从事的工作进行了一次适应性训练，从而打下了良好的基础。

目录一．零件图 (1)二．零件的工艺性分析 (1)三．毛坯的选择 (2)四．工艺路线拟定 (3)五．零件的加工方案 (4)六．刀具的选择 (4)七．加工余量和公差查询 (4)八．零件的专用夹具设计 (8)九．工序卡片 (10)十．心得体会 (10)一、零件图二、零件的工艺性分析1、零件的构形特征零件类型：该零件为轴承箱，属于铸造异型类零件零件组成表面：上下端面，2*360端面、2*58端面、2*75面、2个50H11槽、Φ180H7孔2*Φ25孔、6*Φ13孔2、零件主要组成表面以及技术要求：在尺寸图中，左视图上标注的零件的两侧面（100h11）垂直于基准C（φ180H7孔的轴线）其垂直度公差为0.1mm。

在左视图上标注的宽度为50h11的（两槽）槽的两侧面平行于基准B（左视图中零件的左侧面），其平行度公差为0.12mm。

左视图上标注的φ180H7的孔有圆度要求，其圆度公差为0.008mm。

在尺寸图中，视图上标注的宽度为50h11的两槽的内槽面有垂直度要求，其垂直度公差为0.12mm。

主视图上标注为6−∅1300.4的孔，有位置度的要求，其位置度公差为0.6mm在尺寸图中，俯视图上标注的宽度为50h11槽，有位置度要求，其公差值为0.4mm。

由零件图可知，零件的不加工表面粗糙度值为 6.3um。

零件的材料为HT200。

铸件要求不能有吵眼、疏松、气孔等铸造缺陷，以保证零件强度、硬度及刚度，在外力作用下，不致于发生意外事故。

三、毛坯的选择零件材料为HT200。

考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，又是薄壁零件。

故选择铸件毛坯。

考虑到轴承的正反转和主要受径向力等情况，以及参照零件图上所给的该零件不加工表面的粗糙度要求，对于不进行机械加工的表面的粗糙度通过铸造质量保证，又已知零件生产类型为大批量生产，该零件的外形尺寸不复杂，又是薄壁零件，毛坯的铸造方法选用金属型浇注铸造。

又由于箱体零件的φ180H7孔需铸出，故还应安放型芯。

机床夹具设计-角形轴承箱夹具设计(课程设计)夹具设计是每个机械类学生必须完成的一个教学环节，是对我们所学专业的一个测试，也是对我们学生做的一次具体的、重要的考验。

此设计密切结合高等学校的办学宗旨。

已检测我们在学习和实习过程中对所学知识的掌握程度和运用水平。

同时在设计中与同学互相帮助, ...<P><BR><BR><BR><BR><BR><BR><BR><BR>夹具设计是每个机械类学生必须完成的一个教学环节，是对我们所学专业的一个测试，也是对我们学生做的一次具体的、重要的考验。

此设计密切结合高等学校的办学宗旨。

已检测我们在学习和实习过程中对所学知识的掌握程度和运用水平。

同时在设计中与同学互相帮助,一起去图书馆查阅设计中需要得一些相关资料,共同探讨设计中出现的问题,体现了同学之间的凝聚力,增进了同学之间的友谊,加强了与老师的知识探讨.<BR>作为数控专业的学生不能仅以学好课本上的理论知识而满足,如果不懂的运用他们,学再多的理论知识也毫无用处。

因此我们非常重视本次设计的实践,通过本次设计是我们各方面的能力都有所加强,对于今后的生产实习以及走上工作岗位有很大帮助,是我们受益匪浅。

(毕业设计) <BR><BR>1．&nbsp;机床夹具设计任务：<BR>为了提高劳动生产率，保证加工质量，降低劳动强度，需要设计专用夹具。

并设计工序铣削两定位槽。

本夹具将用于X6140立式升降台铣床，采用刀具为套装式直齿三面刃铣刀，对两定位槽50h11进行铣削。

<BR>2．&nbsp;定位基准选择：<BR>&nbsp;&nbsp; 底面对孔的中心线有一定的垂直度公差要求。

因此以底面为定位基准，由于铸件的公差要求较大,利用两个大端面表面作为辅助定位基准时,只有采用自动对中夹具才能同时保证对铣削50h11槽精度的公差要求.为了提高加工效率,现决定采用套装式直齿三面刃铣刀来完成铣削。

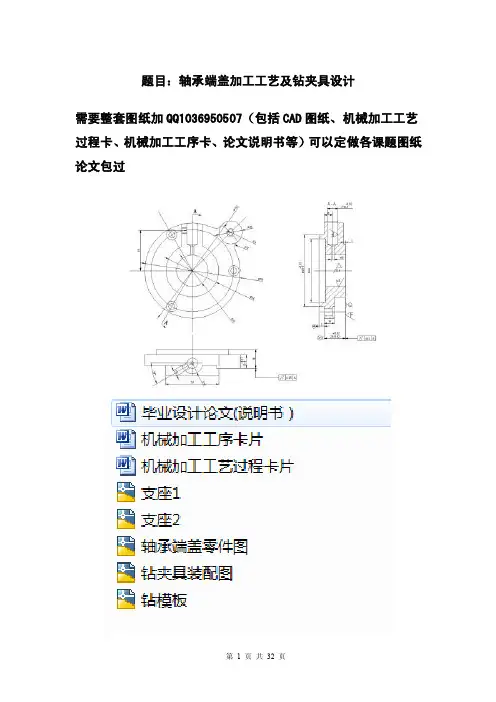

题目：轴承端盖加工工艺及钻夹具设计需要整套图纸加QQ1036950507（包括CAD图纸、机械加工工艺过程卡、机械加工工序卡、论文说明书等）可以定做各课题图纸论文包过摘要：对轴承端盖零件的分析、加工工艺设计以及夹具部分的设计。

首先是进行对轴承端盖零件的结构、作用以及工艺分析。

根据轴承端盖零件的结构以及形状特点进行制作加工工艺流程。

要设计的加工工艺规程满足轴承端盖零件的加工精度和粗糙度等。

要做到确定各个加工表面的加工方案。

选择加工的定位基准。

制作出两条加工工艺规程路线进行对比，在其中选取一条合理可靠的加工工艺路线。

还要做到的是进行对轴承端盖零件的毛坯材料和制造形式的正确选择。

通过计算分析加工工序工步的切削用量以及其加工工时等等。

一个零件的加工，在满足了其加工要求下，还应提高零件加工效率。

所以零件需要设计专用夹具。

本次的加工夹具是钻Φ30孔加工。

夹具的设计要考虑到很多方面，其中包括制作夹具的成本，选择的方案要考虑把制作的成本降低。

而且制作夹具结构简单，易于进行对零件的加工操作方便。

关键词：轴承端盖、工艺、钻夹具A bs t ra c t：Analysis of bearing end cap parts, machining process design and fixture design. First of all, the structure, function and process analysis of bearing end cover parts are carried out. According to the structure and shape characteristics of the bearing end cover parts, the manufacturing process is carried out. The machining process to be designed meets the machining accuracy and roughness of bearing end cap parts. It is necessary to determine the machining plan of each machined surface. Select the orientation datum for machining. Two processing procedures were compared and a reasonable and reliable processing route was selected. What's more to do is to carry out the blank material and manufacturing form of the bearing end cover parts. Make the right choice. Through the calculation and analysis of the cutting parameters of the working steps of the machining process and its working hours and so on. In order to meet the requirement of machining, the machining efficiency of a part should be improved. So the parts need to design a special fixture. This processing fixture is drilling Φ 30 hole machining. Many aspects should be taken into account in the design of fixture, including the cost of making fixture and the choice of scheme to reduce the cost of manufacture. And the manufacture fixture structure is simple, easy to carry on the processing operation to the part convenient.K e yw o rds:Bearing end cap, process, drilling fixture目录第一章序言 (5)1.1 机械加工工艺概述 (5)1.2 机床夹具的概述 (6)第二章轴承端盖加工工艺设计 (8)2.1 轴承端盖的结构分析 (8)2.2 轴承端盖的工艺分析 (8)2.3 轴承端盖的毛坯制造 (9)2.4 机械加工工艺概述 (9)2.5 基面的选择 (10)2.5.1 粗基准的选择 (10)2.5.2 精基准的选择 (11)2.6 轴承端盖工艺路线方案的制定 (12)2.6.1 加工阶段的划分 (12)2.6.2 工序设计的原则 (12)2.6.3 确定轴承端盖加工工艺规程 (13)第三章钻Φ30孔的参数确定及计算 (17)3.1 选择加工设备及装备 (17)3.2 确定本次加工工序的切削用量和基本工时 (17)第四章钻轴承端盖φ30mm孔夹具设计 (21)4.1 问题的提出 (21)4.2确定定位夹紧方案 (22)4.3 定位误差的分析 (23)4.4 切削力及夹紧力的计算 (23)4.5 夹具体的设计 (25)4.6 夹具装配图的简要分析 (26)4.6.1夹具装配图的使用说明 (26)4.6.2夹具装配图的结构设计分析 (26)4.6.3夹具装配图 (27)结论 (28)致谢 (29)参考文献 (30)附录 (31)1. 加工工艺过程卡一张 (31)2. 加工工序卡一张 (31)3. CAD零件图 (31)4. CAD夹具装配图及非标零件图 (31)第一章序言在本次的设计中，主要是围绕着零件的加工工艺规程和专用夹具设计的介绍。

对角形轴承箱加工工艺及夹具设计角形轴承箱加工工艺规程及夹具设计学生：郭贺伟机械工程学院指导教师：王立成机械工程学院【摘要】少齿差行星齿轮减速器克服了传统圆柱齿轮减速器结构复杂、笨重、减速比小、噪音大等缺点，由于具有结构简单、体积小、传动比大等优点，少齿差行星减速器已被广泛应用，与此同时，许多单位或个人对它进行了深入的研究，本文也同样对少齿差行星减速器进行设计计算，主要内容如下：（1）课题研究的意义，对国内外的研究现状和发展方向进行分析；（2）介绍渐开线少齿差行星减速器的原理和结构形式，对传动比的计算进行详细的介绍；（3）内齿轮副的干涉计算；（4）结构分析和力的分析；（5）强度计算；（6）效率分析；（7）结合设计参数进行总体设计，由于该种减速器采用的内齿轮副啮合方式，齿廓之间的干涉是需要解决的一个主要问题，因此在本文中对于干涉进行较为详细的分析。

同时对主要承载零部件，如轴、齿轮、销轴等也进行了较为详细的力分析和强度计算，并对此进项严格的校核。

在该减速器的润滑方面根据设计手册以及结合以往的设计实例，参考了前辈们的设计经验，本文中没有进行详述。

【关键词】：少齿差；齿廓干涉；销轴式输出机构；强度校核。

角形轴承箱加工工艺规程及夹具设计前言随着市场竞争的日趋激烈，机床夹具如何快速适应产品变化并充分发挥机床加工设备的加工效能，怎样规划工件的工艺过程在满足工件加工的技术要求的前提下，尽可能的减少成本，提高效率，成为企业关注的重要问题。

本课题的目的就是对角形轴承箱加工工艺进行规划及典型夹具的夹具设计。

首先先进行零件加工工艺分析，根据零件制订加工工艺规程，并对典型工序进行切削用量的计算和制定工艺卡片。

然后对钻6-φ13这一工序做夹具设计。

这需要对制造工艺学和机床夹具设计学有较深入的学习研究。

在这几个月里，通过查询和阅读大量有关的文献资料，在指导老师的辅导下，学生逐步完成了各项任务并和完善了该毕业设计。

由于学生能力有限，可能有些问题没能考虑到位，致使学生的设计尚有一些不足之处，所以请各位老师给予点评和指教。

序言机械制造技术基础课程设计，是在我们学完了机械制造技术基础和大部分专业课，并进行生产实习的基础上进行的又一实践性教学环节。

这是我们在进行毕业之前，对所学各课程的一次深入的综合性的复习，也是一次理论联系实践的训练。

通过此次此次设计，应该得到下述各方面的锻炼：1)能熟练运用机械制造工艺设计中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位，夹紧以及工艺路线安排，工艺尺寸确定等问题，保证零件的加工质量。

2)提高结构设计的能力。

通过设计夹具的训练，应当获得根据被加工零件的加工要求，设计出高效省力，经济合理，而且能保证加工质量的夹具的能力。

3)学会使用手册及图表资料，掌握与本设计有关的各种资料的名称出处，能够做到熟练使用。

由于能力有限，经验不足，设计中还有许多的不足之处，希望各位老师多加指导。

一、零件的分析（一）零件的作用题目所给的零件是机用床的角形轴承箱。

它位于车床机构中，主要用来支撑、固定在轴承的箱体，通过固定轴承来实现轴承的正常运转。

槽50h11与端面100h11为配合表面有较高的精度和表面粗糙度。

140h11为内圆较高的定位基准，φ180H7孔为轴承配合有较高的精度。

（二）零件尺寸图（三）零件的工艺分析通过对该零件的重新绘制知，原样图的视图正确、完整，尺寸、公差及技术要求齐全。

根据零件的尺寸图，可以初步拟定零件的加工表面，其间有一定位置度要求。

为此以下是底板座架需要加工的表面以及加工表面之间的位置要求，分述如下：在尺寸图中，左视图上标注的零件的两侧面（100h11）垂直于基准C（φ180H7孔的轴线）其垂直度公差为0.1mm。

在左视图上标注的宽度为50h11的（两槽）槽的两侧面平行于基准B（左视图中零件的左侧面），其平行度公差为0.12mm。

左视图上标注的φ180H7的孔有圆度要求，其圆度公差为0.008mm。

在尺寸图中，视图上标注的宽度为50h11的两槽的内槽面有垂直度要求，其垂直度公差为0.12mm。

机械制造技术课程设计-轴承座的加工工艺及粗铣端面夹具设计【全套图纸】辽宁工程技术大学课程设计题目: 轴承座的制造与设计全套图纸，加153893706班级: 机械工程及其自动化SB07-1班姓名:指导教师:完成日期: 2008年7月3号their own conditions to develop the correct road, the maximum toavoid investment risk, gain profit.(three) vigorously promote the brand. To establish brand awareness, awareness of the use of brand, brand value, brand acquisition performance, enhance the competitive strength. Concentrated manpower, careful planning, packaging and publicity of a number of unique, market influence and coverage of the brand, the implementation of key breakthroughs, to enhance the competitive strength,walking business road the competition of alienation and characteristics, the pursuit of stability and development of the market.(four) to promote the integration of resources. To further broaden their horizons, effective integration of resources within the group, the city resources, other industries and regional resources, mutual trust, mutual benefit, seeking win-win principle, in the framework of national policies and regulations, strict inspection and argumentation, legal consultation, examination and approval procedures, strict regulation of economic activities, attract injection the social investment to the industry group, to achieve leveraging the development, ensure that the value of state-owned assets.(five) to strengthen the construction management personnel. Strengthen the management of education and training of cadres and workers of the existing business, firmly establish the concept of the market, enhance the sense of crisis to adapt to market competition, the sense of urgency, improve the ability to respond to market competition, improve management and operation of the market. At the same time, according to the need of industrial development, vigorously the introduction of high-quality management management personnel, and strive to build a high-quality professional management team, hard work, and promote the entire workforce knowledge structure, age structure, structure optimization and upgrading ability, enhance core competitiveness, adapt to the need of market competition.(six) seriously study the policy for policy. Serious research about social support the development of cultural undertakings in the country and the XX policy,especially the policy of industrial development, financial investment policy, financial policy and tax policy, and actively seek policy, projects and funds, enterprise and industry group mission to promote leapfrog development.指导教师评语成绩:指导教师日期their own conditions to develop the correct road, the maximum toavoid investment risk, gain profit.(three) vigorously promote the brand. To establish brand awareness, awareness of the use of brand, brand value, brand acquisition performance, enhance the competitive strength. Concentrated manpower, careful planning, packaging and publicity of a number of unique, market influence and coverage of the brand, the implementation of key breakthroughs, to enhance the competitive strength, walking business road the competition of alienation and characteristics, the pursuit of stability and development of the market.(four) to promote the integration of resources. To further broaden their horizons,effective integration of resources within the group, the city resources, other industries and regional resources, mutual trust, mutual benefit, seeking win-win principle, in the framework of national policies and regulations, strict inspection and argumentation, legal consultation, examination and approval procedures, strict regulation of economic activities, attract injection the social investment to the industrygroup, to achieve leveraging the development, ensure that the value of state-owned assets.(five) to strengthen the construction management personnel. Strengthen the management of education and training of cadres and workers of the existing business, firmly establish the concept of the market, enhance the sense of crisis to adapt to market competition, the sense of urgency, improve the ability to respond to market competition, improve management and operation of the market. At the same time, according to the need of industrial development, vigorously the introduction of high-quality management management personnel, and strive to build a high-quality professional management team, hard work, and promote the entire workforce knowledge structure, age structure, structure optimization and upgrading ability, enhance core competitiveness, adapt to the need of market competition.(six) seriously study the policy for policy. Serious research about social support the development of cultural undertakings in the country and the XX policy, especially the policy of industrial development, financial investment policy, financial policy and tax policy, and actively seek policy, projects and funds, enterprise and industry group mission to promote leapfrog development.辽宁工程技术大学课程设计 3摘要机床夹具设计之前，首先应分析零件图以及该零件所在部件或总成的装配图，掌握该零件在部件或总成中的位置，功用以及部件或总成对该零件提出的技术要求，明确零件的主要工作表面，以便在拟订工艺规程是采取措施予以保证。

陕西航天技术学院课程设计题目：轴承架零件的机械加工工艺规程及工艺装备设计（钻孔Ф30专用夹具设计）班级：机电0922姓名：豆佳洁指导教师：任婵利完成日期：2012-09-06一、设计题目(学生空出，由指导教师填写)轴承架零件的机械加工工艺规程及工艺装备设计（钻孔Ф30专用夹具设计）二、原始资料(1) 被加工零件的零件图1张(2) 生产类型:中批或大批大量生产三、上交材料(1) 被加工工件的零件图1张(2) 毛坯图1张(3) 机械加工工艺过程综合卡片(参附表1) 1张(4) 与所设计夹具对应那道工序的工序卡片1张(4) 夹具装配图1张(5) 夹具体零件图1张(6) 课程设计说明书(5000～8000字) 1份四、四、进度安排(参考)(1) 熟悉零件,画零件图2天(2) 选择工艺方案,确定工艺路线,填写工艺过程综合卡片5天(3) 工艺装备设计(画夹具装配图及夹具体图) 9天(4) 编写说明书3天(5) 准备及答辩2天五、指导教师评语成绩：指导教师日期摘要本课程设计主要内容包括轴承架的加工工艺过程设计和钻Ф30孔的专用夹具设计。

首先，通过对轴承架的分析，了解轴承架的作用。

其次依据轴承架毛坯件和生产纲领的要求及各加工方案的比较，制定出切实可行的轴承架加工工艺规程路线。

再运用机械制造技术基础等相关课程的知识，确定轴承架在加工中的定位、夹紧以及工艺路线的安排，并确定了加工面的工艺尺寸和选择合适的机床和刀具，保证零件的加工质量。

最后，根据被加工零件的加工要求，参考机床夹具设计手册及相关方运用夹具设计面的书籍，的基本原理和方法，拟定夹具设计的方案，设计出高效、省力、经济合理并且能保证加工质量的夹具。

在整个课程设计过程中完成了零件图、毛坯图、夹具体装配图和夹具体零件图的绘制。

谢谢朋友对我文章的赏识，充值后就可以下载说明书，我这里还有一个压缩包，里面有相应的word说明书和CAD图纸（零件图、毛坯图、夹具体、装配图）及机械加工工艺卡片。

角形轴承箱加工工艺规程及夹具设计学生：郭贺伟机械工程学院指导教师：王立成机械工程学院【摘要】少齿差行星齿轮减速器克服了传统圆柱齿轮减速器结构复杂、笨重、减速比小、噪音大等缺点，由于具有结构简单、体积小、传动比大等优点，少齿差行星减速器已被广泛应用，与此同时，许多单位或个人对它进行了深入的研究，本文也同样对少齿差行星减速器进行设计计算，主要内容如下：（1）课题研究的意义，对国内外的研究现状和发展方向进行分析；（2）介绍渐开线少齿差行星减速器的原理和结构形式，对传动比的计算进行详细的介绍；（3）内齿轮副的干涉计算；（4）结构分析和力的分析；（5）强度计算；（6）效率分析；（7）结合设计参数进行总体设计，由于该种减速器采用的内齿轮副啮合方式，齿廓之间的干涉是需要解决的一个主要问题，因此在本文中对于干涉进行较为详细的分析。

同时对主要承载零部件，如轴、齿轮、销轴等也进行了较为详细的力分析和强度计算，并对此进项严格的校核。

在该减速器的润滑方面根据设计手册以及结合以往的设计实例，参考了前辈们的设计经验，本文中没有进行详述。

【关键词】：少齿差；齿廓干涉；销轴式输出机构；强度校核。

角形轴承箱加工工艺规程及夹具设计前言随着市场竞争的日趋激烈，机床夹具如何快速适应产品变化并充分发挥机床加工设备的加工效能，怎样规划工件的工艺过程在满足工件加工的技术要求的前提下，尽可能的减少成本，提高效率，成为企业关注的重要问题。

本课题的目的就是对角形轴承箱加工工艺进行规划及典型夹具的夹具设计。

首先先进行零件加工工艺分析，根据零件制订加工工艺规程，并对典型工序进行切削用量的计算和制定工艺卡片。

然后对钻6-φ13这一工序做夹具设计。

这需要对制造工艺学和机床夹具设计学有较深入的学习研究。

在这几个月里，通过查询和阅读大量有关的文献资料，在指导老师的辅导下，学生逐步完成了各项任务并和完善了该毕业设计。

由于学生能力有限，可能有些问题没能考虑到位，致使学生的设计尚有一些不足之处，所以请各位老师给予点评和指教。

辽宁工程技术大学机械制造技术基础课程设计全套图纸，加153893706题目：角形轴承箱机械加工工艺过程及大孔端面工艺装备设计（钻2-25孔）班级：汽车07-1班姓名：指导教师：完成日期：2010-7-5一、设计题目角形轴承箱机械加工工艺过程及大孔端面工艺装备设计（钻2-25孔）二、原始资料(1) 被加工零件的零件图1张(2) 生产类型:（中批或大批大量生产）三、上交材料1．绘制零件图1张2．毛坯图1张3．编制机械加工工艺过程综合卡片1套4．编制机械加工工艺卡片（仅编制所设计夹具对应的那道工序的机械加工工艺卡片）1套5．绘制夹具装配图（A0或A1）1张6．绘制夹具中1个零件图（A1或A2。

装配图出来后，由指导教师为学生指定需绘制的零件图，一般为夹具体）。

1张7．编写课程设计说明书（约5000-8000字）。

1份四、进度安排本课程设计要求在3周内完成。

1．第l～2天查资料，熟悉题目阶段。

2．第3～7天，完成零件的工艺性分析,确定毛坯的类型、制造方法和机械加工工艺规程的设计并编制出零件的机械加工工艺卡片。

3．第8～10天，完成夹具总体方案设计（画出草图，与指导教师沟通，在其同意的前提下，进行课程设计的下一步）。

4．第11～13天，完成夹具总装图的绘制。

5．第14～15天，零件图的绘制。

6．第16～18天，整理并完成设计说明书的编写。

7．第19天，完成图纸和说明书的输出打印。

8．第20～21天，答辩五、指导教师评语成绩：指导教师日期摘要设计内容：设计“角形轴承箱”这一零件的机械加工工艺规程及工艺装备，并绘制出角形轴承箱零件图、角形轴承箱毛坯图、夹具装配图，夹具体零件图。

填写机械加工工艺过程综合卡片、机械加工工艺卡片。

编制课程设计说明书。

设计意义：本课程设计是重要的实践教学环节之一。

是在完成生产实习，学完机械制造技术基础和其它专业课程之后进行的。

通过该课程设计，将所学理论与生产实践相结合，锻炼了自己分析问题、解决问题的能力，在这个过程中我独立地分析和解决了零件机械制造的工艺问题，设计了机床专用夹具这一典型的工艺装备，提高了结构设计能力，为今后的毕业设计及对自己未来将从事的工作进行了一次适应性训练，从而打下了良好的基础。

轴承箱体工艺规程及工装设计丁京津;周聪【摘要】通过对轴承箱体零件的分析,进行了该零件工艺规程及工装设计.生产实际表明,采用该设计方案,保证了零件中批量生产的顺利进行,提高了生产效率,保证了产品质量.【期刊名称】《林业机械与木工设备》【年(卷),期】2019(047)009【总页数】9页(P46-54)【关键词】轴承箱体;工艺规程;工装设计【作者】丁京津;周聪【作者单位】镇江中福马机械有限公司,江苏镇江212028;镇江中福马机械有限公司,江苏镇江212028【正文语种】中文【中图分类】TH161 零件分析轴承箱体是端跳机的主要零件，箱体材料选择HT200灰口铸铁并进行退火处理，保证其具有一定的机械强度及减振性。

箱体的结构比较复杂，采用铸造毛坯形式[1-3]。

1.1 基准选择应尽可能选择不加工的零件表面作为粗基准，对有若干个不加工表面的工件，则应以与加工要求相对位置精度较高的不加工表面作为粗基准。

精基准的选择主要应考虑基准重合的问题，当设计基准与工序基准不重合时应进行尺寸换算[4-5]。

该轴承箱体在车加工时，以已加工的大面为基准，以两直角面为定位面，大面限制3个自由度，两直角面限制3个自由度。

该零件在钻孔时，以已加工的大面为基准，以φ180H7孔定位，以两直角面为定位面，大面限制3个自由度，φ180H7孔限制2个自由度，直角面限制1个自由度。

1.2 确定生产类型已知零件的生产纲领为120件/年，查《机械制造工艺及设备设计手册》确定此类零件为中批量生产。

1.3 工艺设计依据轴承箱体结构如图1所示，该零件结构复杂，尺寸精度和形位公差要求较高，采用普通加工方法其尺寸精度和位置精度难以保证，既费时又费力，加工效率低，加工质量难以保证，废品率高。

加工前需对该零件进行工艺规程设计，编制零件工艺过程卡，绘制零件毛坯图，编制零件机械加工工序卡，并设计零件加工的车模和钻模，以提高工效。
