无有机模板剂合成Beta分子筛的方法

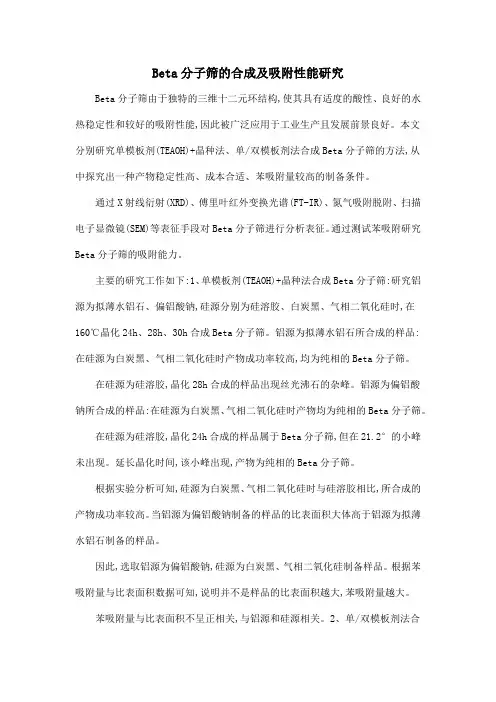

Beta分子筛的合成及吸附性能研究Beta分子筛由于独特的三维十二元环结构,使其具有适度的酸性、良好的水热稳定性和较好的吸附性能,因此被广泛应用于工业生产且发展前景良好。

本文分别研究单模板剂(TEAOH)+晶种法、单/双模板剂法合成Beta分子筛的方法,从中探究出一种产物稳定性高、成本合适、苯吸附量较高的制备条件。

通过X射线衍射(XRD)、傅里叶红外变换光谱(FT-IR)、氮气吸附脱附、扫描电子显微镜(SEM)等表征手段对Beta分子筛进行分析表征。

通过测试苯吸附研究Beta分子筛的吸附能力。

主要的研究工作如下:1、单模板剂(TEAOH)+晶种法合成Beta分子筛:研究铝源为拟薄水铝石、偏铝酸钠,硅源分别为硅溶胶、白炭黑、气相二氧化硅时,在160℃晶化24h、28h、30h合成Beta分子筛。

铝源为拟薄水铝石所合成的样品:在硅源为白炭黑、气相二氧化硅时产物成功率较高,均为纯相的Beta分子筛。

在硅源为硅溶胶,晶化28h合成的样品出现丝光沸石的杂峰。

铝源为偏铝酸钠所合成的样品:在硅源为白炭黑、气相二氧化硅时产物均为纯相的Beta分子筛。

在硅源为硅溶胶,晶化24h合成的样品属于Beta分子筛,但在21.2°的小峰未出现。

延长晶化时间,该小峰出现,产物为纯相的Beta分子筛。

根据实验分析可知,硅源为白炭黑、气相二氧化硅时与硅溶胶相比,所合成的产物成功率较高。

当铝源为偏铝酸钠制备的样品的比表面积大体高于铝源为拟薄水铝石制备的样品。

因此,选取铝源为偏铝酸钠,硅源为白炭黑、气相二氧化硅制备样品。

根据苯吸附量与比表面积数据可知,说明并不是样品的比表面积越大,苯吸附量越大。

苯吸附量与比表面积不呈正相关,与铝源和硅源相关。

2、单/双模板剂法合成Beta分子筛:研究单模板剂(TEAOH)与双模板剂(TEAOH+TEABr),硅源分别为气相二氧化硅、硅溶胶、白炭黑,在160℃、170℃、175℃温度下晶化24h合成Beta 分子筛。

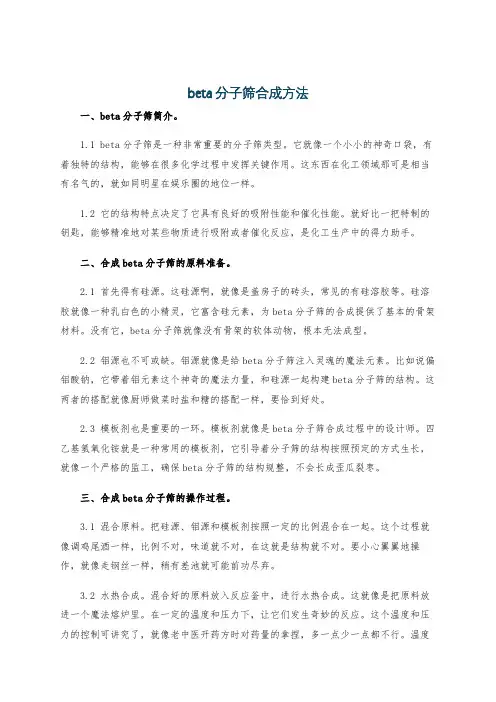

beta分子筛合成方法一、beta分子筛简介。

1.1 beta分子筛是一种非常重要的分子筛类型。

它就像一个小小的神奇口袋，有着独特的结构，能够在很多化学过程中发挥关键作用。

这东西在化工领域那可是相当有名气的，就如同明星在娱乐圈的地位一样。

1.2 它的结构特点决定了它具有良好的吸附性能和催化性能。

就好比一把特制的钥匙，能够精准地对某些物质进行吸附或者催化反应，是化工生产中的得力助手。

二、合成beta分子筛的原料准备。

2.1 首先得有硅源。

这硅源啊，就像是盖房子的砖头，常见的有硅溶胶等。

硅溶胶就像一种乳白色的小精灵，它富含硅元素，为beta分子筛的合成提供了基本的骨架材料。

没有它，beta分子筛就像没有骨架的软体动物，根本无法成型。

2.2 铝源也不可或缺。

铝源就像是给beta分子筛注入灵魂的魔法元素。

比如说偏铝酸钠，它带着铝元素这个神奇的魔法力量，和硅源一起构建beta分子筛的结构。

这两者的搭配就像厨师做菜时盐和糖的搭配一样，要恰到好处。

2.3 模板剂也是重要的一环。

模板剂就像是beta分子筛合成过程中的设计师。

四乙基氢氧化铵就是一种常用的模板剂，它引导着分子筛的结构按照预定的方式生长，就像一个严格的监工，确保beta分子筛的结构规整，不会长成歪瓜裂枣。

三、合成beta分子筛的操作过程。

3.1 混合原料。

把硅源、铝源和模板剂按照一定的比例混合在一起。

这个过程就像调鸡尾酒一样，比例不对，味道就不对，在这就是结构就不对。

要小心翼翼地操作，就像走钢丝一样，稍有差池就可能前功尽弃。

3.2 水热合成。

混合好的原料放入反应釜中，进行水热合成。

这就像是把原料放进一个魔法熔炉里。

在一定的温度和压力下，让它们发生奇妙的反应。

这个温度和压力的控制可讲究了，就像老中医开药方时对药量的拿捏，多一点少一点都不行。

温度过高，可能就把分子筛烧坏了，温度过低，反应又不充分，就像煮米饭火候不够，夹生了一样。

四、beta分子筛合成后的处理。

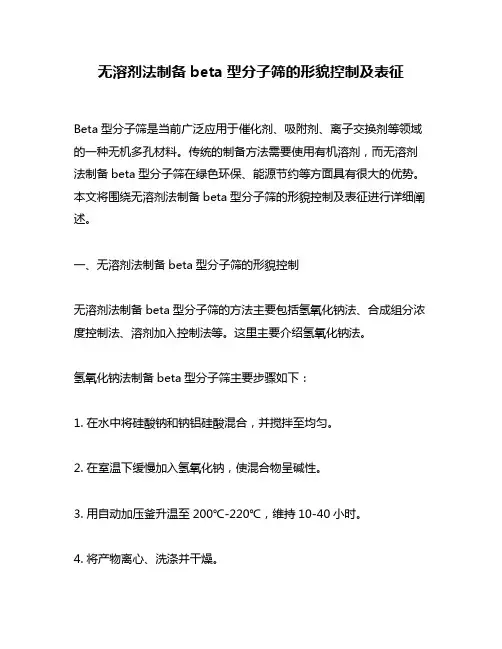

无溶剂法制备beta型分子筛的形貌控制及表征Beta型分子筛是当前广泛应用于催化剂、吸附剂、离子交换剂等领域的一种无机多孔材料。

传统的制备方法需要使用有机溶剂，而无溶剂法制备beta型分子筛在绿色环保、能源节约等方面具有很大的优势。

本文将围绕无溶剂法制备beta型分子筛的形貌控制及表征进行详细阐述。

一、无溶剂法制备beta型分子筛的形貌控制无溶剂法制备beta型分子筛的方法主要包括氢氧化钠法、合成组分浓度控制法、溶剂加入控制法等。

这里主要介绍氢氧化钠法。

氢氧化钠法制备beta型分子筛主要步骤如下：1. 在水中将硅酸钠和钠铝硅酸混合，并搅拌至均匀。

2. 在室温下缓慢加入氢氧化钠，使混合物呈碱性。

3. 用自动加压釜升温至200℃-220℃，维持10-40小时。

4. 将产物离心、洗涤并干燥。

通过对氢氧化钠掺入量、反应温度、反应时间等参数的调控可以实现对分子筛形貌的精确控制。

研究表明，随着氢氧化钠掺入量增加，分子筛的晶体尺寸和比表面积都有所增加。

二、无溶剂法制备beta型分子筛的表征1. X射线衍射X射线衍射是分子筛研究中最常用的表征手段之一。

在分析分子筛晶格结构和晶体形貌时，X射线衍射具有良好的分辨率和表现力。

2. 红外光谱红外光谱是分析分子筛表面性质和功能团的常用方法。

通过测得分子筛不同波长下的吸收峰与谱线，可以获得分子筛表面的化学组成和发生的化学反应。

3. 扫描电子显微镜扫描电子显微镜是对分子筛表面形貌和微观结构进行观察和分析的主要手段。

可以通过电子束与样品表面相互作用，形成显微镜图像，进而获得分子筛的表面形貌和孔道结构。

除了上述三种常用的表征方法外，还有比表面积测试、傅里叶变换红外光谱等多种方法可供选择。

综上所述，无溶剂法制备beta型分子筛具有制备简单、环保无毒、形貌可控等特点，因而在分子筛领域具有很大的研究前景。

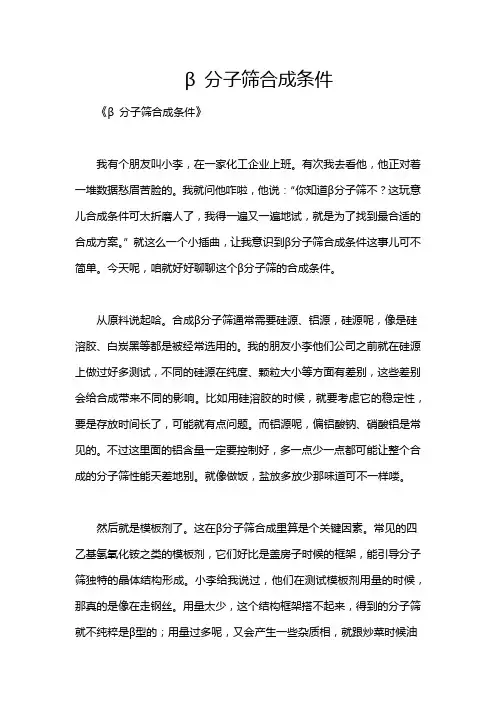

β分子筛合成条件《β分子筛合成条件》我有个朋友叫小李，在一家化工企业上班。

有次我去看他，他正对着一堆数据愁眉苦脸的。

我就问他咋啦，他说：“你知道β分子筛不？这玩意儿合成条件可太折磨人了，我得一遍又一遍地试，就是为了找到最合适的合成方案。

”就这么一个小插曲，让我意识到β分子筛合成条件这事儿可不简单。

今天呢，咱就好好聊聊这个β分子筛的合成条件。

从原料说起哈。

合成β分子筛通常需要硅源、铝源，硅源呢，像是硅溶胶、白炭黑等都是被经常选用的。

我的朋友小李他们公司之前就在硅源上做过好多测试，不同的硅源在纯度、颗粒大小等方面有差别，这些差别会给合成带来不同的影响。

比如用硅溶胶的时候，就要考虑它的稳定性，要是存放时间长了，可能就有点问题。

而铝源呢，偏铝酸钠、硝酸铝是常见的。

不过这里面的铝含量一定要控制好，多一点少一点都可能让整个合成的分子筛性能天差地别。

就像做饭，盐放多放少那味道可不一样喽。

然后就是模板剂了。

这在β分子筛合成里算是个关键因素。

常见的四乙基氢氧化铵之类的模板剂，它们好比是盖房子时候的框架，能引导分子筛独特的晶体结构形成。

小李给我说过，他们在测试模板剂用量的时候，那真的是像在走钢丝。

用量太少，这个结构框架搭不起来，得到的分子筛就不纯粹是β型的；用量过多呢，又会产生一些杂质相，就跟炒菜时候油放多了会腻是一个道理。

而且模板剂还挺贵的，用多了成本就上去了，老板会找他谈话的，他可不想因为这个被批。

还有反应的温度和时间也很讲究。

温度一般要在一定的范围以内，得跟其他合成条件配合好。

太高或者太低都不利于β分子筛的结晶。

我举个例子啊，就像孵小鸡一样，温度不合适，小鸡就孵不出来。

反应时间也是，太短的话，晶体生长不完全，太长可能会导致晶体团聚或者生长出不是β型的杂相。

小李有次跟我说，他们因为反应时间没控制好，整出来一批不咋合格的分子筛，产品经理当时脸都绿了。

反应体系的酸碱度也不能被忽视。

一般来说，碱性环境有助于β分子筛的合成。

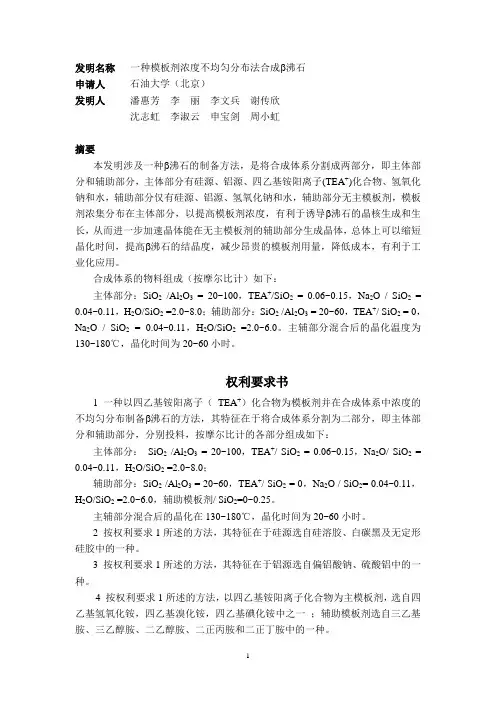

发明名称一种模板剂浓度不均匀分布法合成β沸石申请人石油大学（北京）发明人潘惠芳李丽李文兵谢传欣沈志虹李淑云申宝剑周小虹摘要本发明涉及一种β沸石的制备方法，是将合成体系分割成两部分，即主体部分和辅助部分，主体部分有硅源、铝源、四乙基铵阳离子(TEA+)化合物、氢氧化钠和水，辅助部分仅有硅源、铝源、氢氧化钠和水，辅助部分无主模板剂，模板剂浓集分布在主体部分，以提高模板剂浓度，有利于诱导β沸石的晶核生成和生长，从而进一步加速晶体能在无主模板剂的辅助部分生成晶体，总体上可以缩短晶化时间，提高β沸石的结晶度，减少昂贵的模板剂用量，降低成本，有利于工业化应用。

合成体系的物料组成（按摩尔比计）如下：主体部分：SiO2/Al2O3= 20~100，TEA+/SiO2= 0.06~0.15，Na2O / SiO2= 0.04~0.11，H2O/SiO2 =2.0~8.0；辅助部分：SiO2 /Al2O3 = 20~60，TEA+/ SiO2 = 0，Na2O / SiO2= 0.04~0.11，H2O/SiO2=2.0~6.0。

主辅部分混合后的晶化温度为130~180℃，晶化时间为20~60小时。

权利要求书1 一种以四乙基铵阳离子（TEA+）化合物为模板剂并在合成体系中浓度的不均匀分布制备β沸石的方法，其特征在于将合成体系分割为二部分，即主体部分和辅助部分，分别投料，按摩尔比计的各部分组成如下：主体部分：SiO2/Al2O3= 20~100，TEA+/ SiO2= 0.06~0.15，Na2O/ SiO2= 0.04~0.11，H2O/SiO2 =2.0~8.0；辅助部分：SiO2 /Al2O3 = 20~60，TEA+/ SiO2 = 0，Na2O / SiO2= 0.04~0.11，H2O/SiO2 =2.0~6.0，辅助模板剂/ SiO2=0~0.25。

主辅部分混合后的晶化在130~180℃，晶化时间为20~60小时。

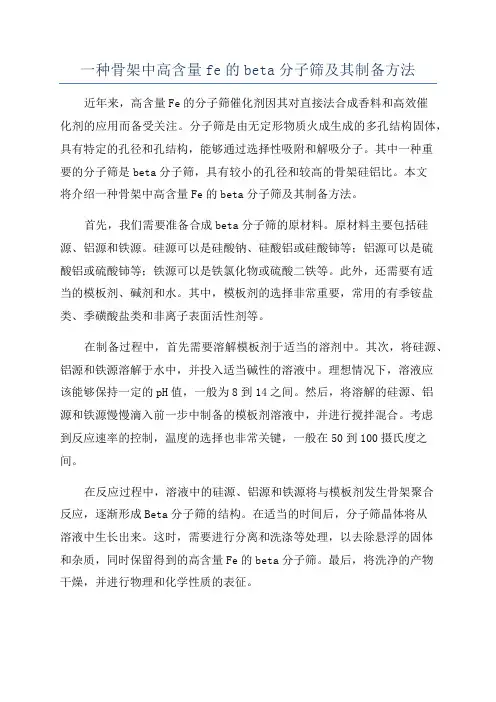

一种骨架中高含量fe的beta分子筛及其制备方法近年来，高含量Fe的分子筛催化剂因其对直接法合成香料和高效催化剂的应用而备受关注。

分子筛是由无定形物质火成生成的多孔结构固体，具有特定的孔径和孔结构，能够通过选择性吸附和解吸分子。

其中一种重要的分子筛是beta分子筛，具有较小的孔径和较高的骨架硅铝比。

本文将介绍一种骨架中高含量Fe的beta分子筛及其制备方法。

首先，我们需要准备合成beta分子筛的原材料。

原材料主要包括硅源、铝源和铁源。

硅源可以是硅酸钠、硅酸铝或硅酸铈等；铝源可以是硫酸铝或硫酸铈等；铁源可以是铁氯化物或硫酸二铁等。

此外，还需要有适当的模板剂、碱剂和水。

其中，模板剂的选择非常重要，常用的有季铵盐类、季磺酸盐类和非离子表面活性剂等。

在制备过程中，首先需要溶解模板剂于适当的溶剂中。

其次，将硅源、铝源和铁源溶解于水中，并投入适当碱性的溶液中。

理想情况下，溶液应该能够保持一定的pH值，一般为8到14之间。

然后，将溶解的硅源、铝源和铁源慢慢滴入前一步中制备的模板剂溶液中，并进行搅拌混合。

考虑到反应速率的控制，温度的选择也非常关键，一般在50到100摄氏度之间。

在反应过程中，溶液中的硅源、铝源和铁源将与模板剂发生骨架聚合反应，逐渐形成Beta分子筛的结构。

在适当的时间后，分子筛晶体将从溶液中生长出来。

这时，需要进行分离和洗涤等处理，以去除悬浮的固体和杂质，同时保留得到的高含量Fe的beta分子筛。

最后，将洗净的产物干燥，并进行物理和化学性质的表征。

该方法制备的高含量Fe的beta分子筛具有许多优点。

首先，该分子筛具有较小的孔径和较高的骨架硅铝比，使得其在许多催化反应中具有较高的选择性和活性。

其次，高含量的Fe将为反应过程中的氧化还原反应提供更多的活性位点，促进催化反应的进行。

此外，通过合适的调控，还可以改变分子筛的孔道结构和孔径分布，进一步拓展其在不同领域的应用。

综上所述，本文介绍了一种骨架中高含量Fe的beta分子筛及其制备方法。
