倒車雷達原理
倒车雷达是一种装有电子测距元件的安全装置。
当汽车倒车时，如果与车后障碍物的距离在一定范围内，它就会发出报警声，提示驾驶员有障碍物，需要注意了。
倒车雷达是利用超声波原理工作的。
当超声波束（频率为
40kHz至100kHz）发射出去后，在与车后障碍物的距离小于
1m时，它会发射出一组频率为20kHz的回波信号。
倒车雷达
在接收到这些回波信号后，就能判断出障碍物的距离、形状和方位。
由于这种超声波不能穿透较厚的物体，所以可以安装在汽车后保险杠上。
当超声波束遇到障碍物后就会发生反射。
在反射回波中，与障碍物发出的频率相同、振幅相等、方向相反的回波信号最强，因此它可以帮助汽车更准确地探测到障碍物。
此外，当倒车雷达探测到障碍物与车身之间有较大的间隙时，也会发出报警声。
倒车雷达的工作原理：
通过倒车雷达传感器发出超声波脉冲信号，通过A/D转换
器转换成数字信号送入计算机进行处理。
并在显示器上显示出相应图像及文字说明，显示图像具有实时性强、可再现性好等特点。
—— 1 —1 —。
倒车雷达的原理及应用论文1. 引言在现代社会，随着汽车数量的迅速增长，道路交通安全问题逐渐引起人们的关注。
特别是在倒车时，驾驶员的视线会受到很大限制，容易发生事故。
倒车雷达作为一种辅助驾驶系统，可以有效提高驾驶员在倒车时的安全性和便利性。
本文将介绍倒车雷达的原理以及其在实际应用中的重要性。
2. 倒车雷达的原理倒车雷达通过使用超声波传感器来检测车辆周围的障碍物，并向驾驶员发出警报信号。
其工作原理如下：•发射器：倒车雷达的发射器会发出一定频率的超声波信号。
•接收器：当超声波信号碰撞到障碍物后，会产生回波信号，接收器会接收到这些回波信号。
•计算：接收器会根据回波信号的时延和回波信号的强度，计算出障碍物与车辆的距离和位置。
•显示器：计算得出的距离和位置信息会通过显示器向驾驶员展示。
3. 倒车雷达的应用倒车雷达的应用广泛，主要体现在以下几个方面：3.1 提高驾驶安全性倒车雷达可以有效提高驾驶员在倒车时的安全性。
通过及时发出警报信号，驾驶员可以获得障碍物的存在并避免碰撞事故的发生。
特别是在夜间或复杂环境下，倒车雷达可以发挥重要的作用。
3.2 减少停车时间倒车雷达可以准确测量障碍物与车辆之间的距离，驾驶员可以根据这些信息进行精确的停车。
通过减少停车时间，倒车雷达提高了驾驶员的效率，提升了驾驶体验。
3.3 降低碰撞事故风险倒车雷达在停车场和狭窄空间中的应用尤为重要。
倒车雷达可以有效避免因驾驶员视线受限而发生的碰撞事故。
它可以帮助驾驶员在不同场景下更好地判断车辆与障碍物的距离，提前预警，降低碰撞风险。
3.4 辅助驾驶员操作倒车雷达可以提供可视化辅助，帮助驾驶员更好地掌握车辆与周围环境的关系。
通过显示器上的距离和位置信息，驾驶员可以更准确地操作车辆，避免与障碍物接触。
4. 倒车雷达的未来发展随着科技的不断进步，倒车雷达在未来有望得到更广泛的应用和进一步的提升。
以下是倒车雷达未来发展的几个趋势：•智能化：未来的倒车雷达将更加智能化，可以通过学习和感知来适应不同驾驶场景和驾驶员的需求。
现代汽车的四种测距方法现代汽车的四种测距方法随着科技的发展，现代汽车采用了多种高级驾驶辅助系统（ADAS）来提高行车安全性。
其中一个重要的功能是测距，以确保车辆与前方障碍物的安全距离。
以下是现代汽车常用的四种测距方法：1. 毫米波雷达（MMW）测距：毫米波雷达是一种使用毫米波频段进行测距的无线电技术。
它能够发送高频的电磁波，并通过接收返回的波来测量车辆与前方物体的距离。
毫米波雷达具有高精度和快速响应的特点，可以在各种天气条件下工作，包括雨雪等恶劣环境。
2. 激光雷达（LiDAR）测距：激光雷达是一种使用激光束来测距的技术。
它通过发射脉冲激光并记录其返回的时间来计算车辆与前方物体之间的距离。
激光雷达具有高分辨率和精确度，可以提供更准确的距离测量结果。
然而，激光雷达对于恶劣天气条件下的工作效果较差。
3. 立体视觉（Stereo Vision）测距：立体视觉利用车辆上的多个摄像头来模拟人眼的视觉系统。
通过将两个或多个图像进行比较，系统可以计算出物体与车辆之间的距离。
立体视觉可以提供高分辨率的深度图像，但对光线和环境条件要求较高。
4. 超声波测距：超声波测距系统使用车辆上的超声波传感器来发送和接收超声波信号。
这种技术通过测量信号的时间差来计算车辆与前方物体之间的距离。
超声波测距对于低速行驶和近距离障碍物检测非常有效，但在高速行驶或远距离检测方面可能受到限制。
这些测距方法通常结合使用，以提供更准确和可靠的测距结果。
它们在现代汽车的智能驾驶辅助系统中起着关键作用，帮助驾驶员识别和避免潜在的碰撞风险，提高行车安全性。
随着技术的不断发展，我们可以期待更先进和精确的测距技术在未来的汽车中的应用。
倒车雷达工作原理随着汽车的普及，驾驶已经成为我们日常生活中不可避免的事情。
然而，许多驾驶员在倒车时经常会遇到许多问题，如无法判断距离、难以看到盲区等。
为了解决这些问题，倒车雷达应运而生。
本文将详细介绍倒车雷达的工作原理。
一、倒车雷达的基本结构倒车雷达由多个探头、控制器和显示器组成。
其中，探头是最核心的部件，负责探测车辆周围的情况，而控制器和显示器则负责处理和显示探头所采集的数据。
探头通常安装在车辆后部的保险杠上，一般有4个或6个，分别对应车辆的左、中、右三个区域。
探头通过超声波或电磁波等方式发出信号，检测周围的物体，并将检测结果传输给控制器。
控制器负责处理这些数据，并将结果显示在显示器上，以帮助驾驶员更好地掌握车辆的位置和距离。
二、倒车雷达的工作原理倒车雷达主要依靠超声波或电磁波等物理信号来探测周围物体的距离和位置。
超声波是一种高频声波，其波长通常在2-40kHz之间，可以穿过空气和固体物体。
电磁波则是一种电磁辐射，其频率通常在20-200kHz之间，可以穿过固体物体。
当车辆倒车时，探头会发出一定频率的超声波或电磁波信号，并在遇到障碍物时，信号会被障碍物反射回来。
探头通过计算反射信号的时间差和强度差，可以确定障碍物的距离和位置。
控制器将这些数据处理后，通过显示器显示出来，帮助驾驶员更好地掌握车辆的位置和距离。
三、倒车雷达的应用场景倒车雷达主要应用于汽车等交通工具的倒车过程中，以帮助驾驶员更好地掌握车辆的位置和距离。
此外，倒车雷达还可以应用于停车场、仓库等需要倒车的场所，以提高操作效率和安全性。
四、倒车雷达的优缺点倒车雷达的主要优点在于可以帮助驾驶员更好地掌握车辆的位置和距离，减少盲区，提高安全性。
此外，倒车雷达还可以提高操作效率，使倒车更加轻松和方便。
然而，倒车雷达也存在一些缺点。
首先，倒车雷达的探测范围和精度受到环境和天气等因素的影响，如雨雪天气、强光等情况下，探测效果会受到一定的影响。
其次，倒车雷达的安装和维护需要一定的技术和经验，需要专业人员进行操作。
倒车雷达又称泊车辅助系统，由超声波传感器（俗称探头）、控制器和显示器等部分组成，在市场上的倒车雷达大多采用超声波测距原理。
驾驶员在倒车时，将汽车的挡位推到倒挡，启动倒车雷达，在控制器的控制下，由装于车尾保险杠上的探头发送超声波，遇到障碍物，产生回波信号，传感器接收到回波信号后经控制器进行数据处理，判断出障碍物的位置，由显示器显示距离并发出警示信号，从而使驾驶员倒车时做到心中有数，使倒车变得更轻松。
一. 倒车雷达的功能目前，市场上的倒车雷达一般具有以下功能：(1) 雷达测距：嵌入式雷达测距，数码显示，使泊车更容易，更安全。
(2) 语音报距：能及时报出与障碍物之间的距离。
(3) 和旋警示音：根据不同的距离发出不同的警示音。
(4) 车载免提：开车用手机通话，不用拿起手机，即可完成通话。
(5) 录倣音：通话时，可随时录下谈话重要内容。
二. 倒车雷达的种类与选购倒车雷达由探头、主机和显示器3部分构成，探头可以根据需要安装不同的数量，目前比较常见的是4探头（安装于后保险杠上）、6探头(2前4后)和8探头（前4后4）的。
市场上的倒车雷达品牌种类繁多，主要有铁将军、北华三松、固地、博视、中国台湾俊邦、豪迪等几十种品牌，价格也是几百、．上千元不等，有些厂家还根据车型的不同，设计专用的倒车雷达。
面对种类繁多的倒车雷达，选购时要注意以下几个方面。
(1)．质量方面可按照产品说明书对倒车雷达进行距离测试（测量车尾与障碍物之间的实际距离，看其与倒车雷达显示的数据是否一致），即看一看障碍物处于说明书中所说的各个区域时，雷达的反应是否与说明书相符，雷达是否敏感，有无误报等问题；其次要对探头进行防水测试，看看在雨雪和较湿润的天气里雷达能否正常工作。
优质产品提供的服务较好，承诺的保修期较长，因此最好选购保修期2年以上的产品。
(2)．功能方面从功能方面区分，倒车雷达可分为距离显示、声音提示报警、方位提示、语音提示、探头自动检测等，一个功能齐全的倒车雷达应具备以上这些功能。
10汽车倒车雷达系统设计汽车倒车雷达系统是一种非常重要的汽车安全辅助系统，它能够有效地帮助驾驶员在倒车时避免碰撞和保护车辆周围的行人和物体免受损害。
本文将介绍汽车倒车雷达系统的设计原理、工作流程以及如何选择和安装倒车雷达系统。
一、设计原理汽车倒车雷达系统的设计原理是利用超声波传感器来探测车辆周围的障碍物，通过测量超声波反射的时间来计算障碍物的距离和位置。
当系统检测到障碍物距离车辆过近时，会发出警告声或显示警告信息，提醒驾驶员及时采取行动。
二、工作流程汽车倒车雷达系统的工作流程通常包括以下几个步骤：1.探测障碍物：当车辆进入倒车状态时，倒车雷达系统开始工作，探测车辆周围的障碍物。
2.计算距离：系统通过测量超声波反射的时间来计算障碍物离车辆的距离，并将距离信息显示在车载显示屏上。
3.发出警告：当系统检测到障碍物距离车辆过近时，会发出持续的警告声或显示警告信息，提醒驾驶员及时采取行动。
4.辅助倒车：一些高端的倒车雷达系统还配备有辅助倒车功能，可以通过声音提示或图像指引帮助驾驶员完成倒车动作。
三、选择和安装选择适合自己车辆的倒车雷达系统非常重要，以下是选择和安装倒车雷达系统的一些建议：1.选择适合车辆尺寸和需求的倒车雷达系统，一般应选择覆盖车辆四周的全方位探测系统，以确保倒车时能够全面监测周围环境。
2.选择品质可靠的倒车雷达系统品牌，尽量选择有着较好口碑的品牌产品，保证系统的稳定性和可靠性。
3.在安装倒车雷达系统时，确保传感器位置合适，能够覆盖到车辆四周的障碍物，避免“盲区”出现。
4.确保电源连接正确，传感器安装牢固，避免在行驶过程中因传感器脱落或松动而影响系统的正常工作。
5.使用前仔细阅读使用说明书，熟悉系统的操作方法和功能，以充分发挥倒车雷达系统的作用，并提高倒车时的安全性。
综上所述，汽车倒车雷达系统是一种非常有效的汽车安全辅助系统，可以有效地帮助驾驶员在倒车时避免碰撞事故。
选择适合自己车辆的倒车雷达系统并正确安装和使用，将为您的驾驶带来更多的安全保障和便利。
倒车雷达概述1引言自从1886年2月9日卡尔•本茨发明了人类第一辆汽车，至今世界汽车工业经过了近122年的发展，当代汽车已经非常成熟和普遍了。
汽车已经渗透于国防建设、国民经济以及人类生活的各个领域之中，成为人类生存必不可少的、最主要的交通工具，为人类生存和社会的发展与进步起到了至关重要的作用。
当今，汽车已经成为人们生活中不可缺少的一部分，它给人们带来方便快捷的同时，也出现了许多问题。
如越来越多的汽车使道路上有效的使用空间越来越小，新手也越来越多，由此引起的剐蹭事件也越来越多，由此引起的纠纷也在不断地增加。
原来不是问题的倒车也逐渐变成了问题。
尽管每辆车都有后视镜，但不可避免地都存在一个后视盲区，倒车雷达则可以在一定程度上帮助驾驶员扫除视角死角和视线模糊的缺陷，提高驾驶的安全性，减少剐蹭事件。
因此，提出了基于超声波测距的汽车用倒车雷达的设计。
2倒车雷达的发展倒车雷达（Car Reversing System）全称“倒车防撞雷达”，又称“泊车辅助装置”，它是汽车泊车或者倒车时的安全辅助装置。
它能以声音或者更为直观的显示告知驾驶员周围障碍物的情况，解除驾驶员泊车、倒车和启动车辆时因前后左右探视所引起的困扰，并帮助驾驶员克服视角死角和视线模糊的缺陷，提高驾驶的安全性。
经过几年的发展，倒车雷达系统已经过了数代的技术改良，不管从结构外观上，还是从性能价格上，这几代产品都各有特点，目前使用较多的是数码显示、荧屏显示和魔幻镜倒车雷达这3种。
倒车雷达真正开始于轰鸣器，也就是第一代倒车雷达。
我想很多人都不会忘记“倒车请注意！”这句话，因为现在多数普通车还在使用它。
第二代则是采用数码波段显示，可显示后障碍物离车体距离的数码波段显示倒车雷达。
第三代的液晶荧屏显示较以前有了一个质的飞跃。
紧接着的四代魔幻镜倒车雷达和五代整合影音系统更是结合了前几代产品的优点，在原有倒车雷达的基础上增加了很多功能。
3主要技术介绍距离是在不同的场合和控制中需要检测的一个参数。

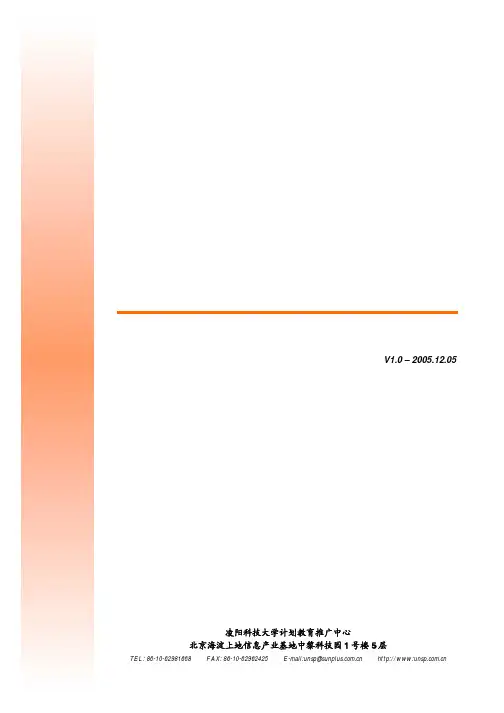

超声波倒车雷达方案简介说明书V1.0 – 2005.12.05凌阳科技大学计划教育推广中心北京海淀上地信息产业基地中黎科技园1号楼5层TEL: 86-10-62981668 FAX: 86-10-62962425 E-mail:unsp@ http://www:版权声明凌阳科技股份有限公司保留对此文件修改之权利且不另行通知。
凌阳科技股份有限公司所提供之信息相信为正确且可靠之信息, 但并不保证本文件中绝无错误。
请于向凌阳科技股份有限公司提出订单前, 自行确定所使用之相关技术文件及规格为最新之版本。
若因贵公司使用本公司之文件或产品, 而涉及第三人之专利或著作权等智能财产权之应用及配合时, 则应由贵公司负责取得同意及授权, 本公司仅单纯贩售产品, 上述关于同意及授权, 非属本公司应为保证之责任. 又未经凌阳科技股份有限公司之正式书面许可, 本公司之所有产品不得使用于医疗器材, 维持生命系统及飞航等相关设备。
目录1 方案概述 (1)1.1 设计要求 (1)1.2 技术要求 (1)1.3 备注 (1)2 方案设计简介 (2)2.1 硬件框图 (2)1 方案概述随着汽车逐渐进入百姓家庭，保障行车安全的各个细节，越来越受到车主的重视；虽然每辆车都有后视镜，但不可避免地都存在一个后视盲区。
为弥补这一缺陷，加装倒车雷达成了许多新车主的选择。
安装倒车雷达，可以使泊车更加安心。
倒车雷达又称泊车辅助系统，一般由超声波传感器（俗称探头）、控制器和显示器等部分组成，现在市场上的倒车雷达大多采用超声波测距原理，驾驶者在倒车时，启动倒车雷达，在控制器的控制下，由装置于车尾保险杠上的探头发送超声波，遇到障碍物，产生回波信号，传感器接收到回波信号后经控制器进行数据处理，判断出障碍物的位置，由显示器显示距离并发出警示信号，得到及时警示，从而使驾驶者倒车时做到心中有数，使倒车变得更轻松。
倒车雷达的提示方式可分为液晶、语言和声音三种；接收方式有无线传输和有线传输等。
汽车倒车雷达探测器的工作原理汽车倒车雷达探测器是一种常见的汽车安全辅助设备，它可以有效地帮助驾驶员在倒车时避免发生碰撞事故。
本文将详细介绍汽车倒车雷达探测器的工作原理。
一、工作原理概述汽车倒车雷达探测器通过使用超声波来实现对周围环境的探测。
它通常由多个传感器、控制模块和报警装置组成。
当车辆倒车时，传感器会发射超声波信号，并接收回波。
通过分析回波信号的时间和强度，控制模块可以准确计算车辆与障碍物之间的距离，并及时向驾驶员发出警报。
二、传感器汽车倒车雷达探测器的传感器通常安装在车辆的后保险杠上。
它们使用超声波传感器来发射和接收声波。
波束从传感器发送出去并与周围物体相交。
当声波遇到障碍物时会发生反射，返回传感器并被接收。
传感器测量声波离开和返回之间的时间差，并将这个时间差转换成距离。
三、控制模块控制模块负责接收传感器发送的信号和计算车辆与障碍物之间的距离。
当传感器接收到回波信号后，它们会将信号发送给控制模块。
控制模块使用声波的时间差来计算距离，并将结果显示在车辆内部的相关显示屏上。
四、报警装置报警装置是汽车倒车雷达探测器的重要组成部分。
当控制模块检测到距离障碍物过近时，它会向报警装置发送指令，以触发声音或光线等警报。
这样可以提醒驾驶员注意周围情况，避免发生碰撞事故。
五、工作原理详解汽车倒车雷达探测器的工作原理是基于声波的传播速度和回波时间的计算。
声波在空气中传播的速度大约为343米/秒，当声波遇到障碍物时会发生反射，返回传感器。
通过测量声波离开和返回之间的时间差，可以计算出障碍物与车辆之间的距离。
汽车倒车雷达探测器通常使用多个传感器进行环形布置，以实现360度的全方位探测。
每个传感器依次发射声波，并接收返回的回波。
控制模块通过比较不同传感器之间的时间差，可以计算出障碍物与车辆之间的具体位置和距离。
当控制模块计算出距离后，它会将结果显示在与控制模块连接的显示屏上。
驾驶员可以根据显示屏上的信息来判断障碍物的距离，从而采取相应的措施。
倒车雷达系统总体设计和关键技术倒车雷达系统是一种主要用于辅助驾驶的装备，它可以通过传感器感知到车辆周围的障碍物，并通过声音或图像等方式提醒驾驶员及时采取避让措施，从而减少事故的发生。
本文将从总体设计和关键技术两方面对倒车雷达系统进行详细介绍。
一、总体设计1.系统传感器：倒车雷达系统的核心是传感器，通常采用超声波传感器和摄像头传感器两种。
超声波传感器主要用于检测距离和障碍物的位置，而摄像头传感器则主要用于捕捉图像和识别障碍物的类型。
2.数据处理模块：倒车雷达系统还需要一个数据处理模块，用于接收传感器传输的数据，并进行相关处理。
该模块需要实时计算障碍物与车辆之间的距离和速度等信息，并将处理结果传输给显示模块。
3.显示模块：显示模块是倒车雷达系统的输出终端，主要通过声音和图像等方式向驾驶员提供相关信息。
声音输出可以是简单的提示音，也可以是经过合成处理的语音提示；图像输出通常是倒车影像和障碍物位置标示等。
4.控制模块：倒车雷达系统还需要一个控制模块，用于根据传感器数据和驾驶员的操作指令来控制相关装置的工作。
例如，当驾驶员选择开启倒车雷达功能时，控制模块能够使传感器开始工作，并将数据传递给数据处理模块。
二、关键技术1.距离测量技术：倒车雷达系统需要通过传感器检测障碍物与车辆之间的距离，因此距离测量技术是其关键技术之一、超声波传感器主要采用超声波测距原理，而摄像头传感器主要通过图像处理算法实现距离测量。
2.障碍物识别技术：倒车雷达系统需要识别障碍物的类型，以便给驾驶员提供更准确的信息。
摄像头传感器通常采用计算机视觉技术，通过图像处理和模式识别等算法来实现障碍物的识别。
3.实时处理技术：倒车雷达系统的数据处理模块需要在实时计算障碍物与车辆的距离和速度等信息，因此实时处理技术是其关键技术之一、该技术通常采用高性能的处理器和实时操作系统，以确保数据的及时处理和输出。
4.多传感器融合技术：倒车雷达系统通常同时采用超声波传感器和摄像头传感器，因此需要将两种传感器的数据进行融合处理，以提高系统的准确性和可靠性。
汽车倒车雷达的工作原理在现代汽车中，倒车雷达已经成为一个普遍使用的安全装置。
它能够辅助驾驶员在倒车过程中更好地感知周围环境，减少事故的发生。
那么，汽车倒车雷达是如何工作的呢？一、超声波技术汽车倒车雷达主要利用超声波技术来实现对周围环境的检测。
雷达系统包括一个或多个超声波传感器，它们通常安装在车辆的后方保险杠上。
这些传感器发射超声波信号，并通过计算信号的反射时间来确定障碍物的距离和位置。
二、超声波信号的传播当汽车倒车雷达启动时，超声波传感器会向后方发射一束超声波信号。
这条信号会以声波的形式在空气中传播，并与碰撞物体相互作用。
一部分声波会被障碍物反射回来，再被传感器接收。
三、距离和位置的计算接收到反射回来的超声波信号后，传感器会计算信号的反射时间，并通过一定的算法来确定障碍物的距离和位置。
一般来说，距离较远的物体会导致较长的反射时间，而距离较近的物体则会导致较短的反射时间。
四、警示信号的发送一旦传感器确定了障碍物的距离和位置，它会将这些信息发送给车辆上的控制单元。
控制单元会根据接收到的信息来判断是否存在潜在的碰撞风险，并触发相应的警示信号。
五、警示方式汽车倒车雷达通常会通过声音和图像等方式向驾驶员发送警示信号。
常见的警示方式包括发出蜂鸣声以及在车载显示屏上显示障碍物的图像。
一些高端的倒车雷达系统还可以提供更加精确的距离和位置信息，以及更丰富的警示方式。
六、辅助倒车倒车雷达的主要目的是辅助驾驶员进行倒车操作。
通过倒车雷达，驾驶员可以更好地掌握车辆周围环境的情况，特别是在盲区内的情况。
这有助于减少事故的发生，并提高倒车的安全性和顺畅度。
总结：汽车倒车雷达是一项利用超声波技术来检测周围环境的安全装置。
它通过发射超声波信号，计算信号的反射时间，确定障碍物的距离和位置，并向驾驶员发送警示信号。
倒车雷达的出现使得倒车操作更加安全和便捷，为驾驶员提供了更好的辅助。
通过倒车雷达，驾驶员可以更好地感知周围环境，特别是在倒车过程中的盲区。
倒车雷达系统设计引言倒车雷达是一种汽车安全设备，通过使用超声波技术来检测并警示驾驶员物体的位置和距离。
倒车雷达系统可以有效地帮助驾驶员避免倒车时的碰撞事故，提高行驶的安全性。
本文将对倒车雷达系统的设计进行详细的介绍。
一、倒车雷达系统的原理1.超声波传感器超声波传感器是倒车雷达系统的核心部件。
它通过发射超声波波束，然后检测反射信号的方式来确定物体的距离。
超声波传感器通常安装在车辆的后保险杠上，并以一定的角度向后方发射超声波。
当超声波遇到障碍物时，会产生回波，通过检测回波的时间和强度，可以确定物体的距离和位置。
2.控制单元控制单元是倒车雷达系统的中枢。
它接收超声波传感器发出的信号，并进行信号处理和解析。
控制单元可以计算出物体的距离和位置，并将结果发送给警示装置。
3.警示装置警示装置是倒车雷达系统的输出装置，它通常是一个由多个LED灯组成的显示器。
根据物体的距离，警示装置会发出不同颜色或者声音的警报，提醒驾驶员注意。
二、倒车雷达系统的设计考虑因素在设计倒车雷达系统时，需要考虑以下几个因素：1.障碍物检测范围2.精度和准确性3.可靠性和稳定性4.警示装置的清晰度警示装置应具备清晰的显示效果，以便驾驶员能够清楚地看到距离和位置的变化。
因此，在选择警示装置时，需要考虑其亮度和视觉效果。
三、倒车雷达系统的工作流程1.超声波传感器发射超声波信号。
2.超声波信号遇到障碍物后产生回波。
3.控制单元接收回波信号，并通过计算回波的时间差和强度来确定障碍物的距离和位置。
4.控制单元将结果发送给警示装置。
5.警示装置根据接收到的结果显示相应的警报，提醒驾驶员注意。
四、倒车雷达系统的应用和发展倒车雷达系统已经广泛应用于汽车领域，成为汽车安全设备的重要组成部分。
随着车辆制造技术的不断进步，倒车雷达系统的性能和功能也得到了不断的提升。
目前，一些高端车型已经开始采用更先进的激光雷达技术来替代传统的超声波传感器，以提高倒车雷达系统的精度和灵敏度。
倒车雷达系统的组成和工作原理图解 - 汽车电气倒车雷达系统的组成倒车雷达系统又称驻车帮助系统。
在倒车过程中，假如在车辆要经过的路径上有障碍物，则停车距离把握系统会向驾驶员发出警告。
倒车雷达系统由倒车雷达ECU、倒车雷达蜂鸣器及数个（通常为4个）安装在（后）保险杠上的倒车雷达传感器等组成。
假如安装后摄像头，则会在导航屏上供应车辆后部区域的图像。
倒车雷达蜂鸣器通常安装在仪表板横梁的上部，靠近驾驶员侧，由螺栓固定。
有的则是安装在组合仪表内部，或者说是由仪表内部的报警蜂鸣器完成这一功能。
倒车雷达传感器俗称探头，安装在后保险杠上，包括左、左中、右中、右传感器，由外向内嵌入式安装，如下图所示。
各传感器的安装位置都有规定，不能装错，否则可能引起误报警。
工作原理倒车雷达系统就是利用超声波信号，经倒车雷达主机内微电脑的把握，再从探头的放射与接收信号过程中，比对信号折返时间而计算出障碍物距离，然后由报警器发出不同的报警声。
与障碍物的距离＝发收时间差×声速/2。
当车辆挂到倒车挡时，倒车雷达ECU使用超声波传感器监控后保险杆四周的区域，假如监控区域内检测到物体，仪表组件内的声音报警装置就会发出声音警告。
系统能够探测到比较坚硬的固体障碍物同时也能探测到铁丝网和栅栏之类的物体。
侧面两个传感器的检测范围是距离保险杠拐角处60cm 的区域。
当障碍物接近某个后侧部区域时，从车辆侧后方150cm 开头可能赐予指示，如下图所示。
当探测到的距离在侧部小于20cm，或在中部正后方小于30cm时，声响信号将变为持续音以避开碰撞保险杠。
倒车雷达系统电路示例如下图所示，点火开关处于ON/START位置时，电流通过车身熔丝盒中熔丝F1，到倒车灯开关端子2。
当变速器操纵机构处于倒挡位置时，电流从倒车灯开关端子1 输出，到倒车雷达把握器端子1，为倒车雷达把握器供应电源。
倒车雷达系统电路▼①电流从倒车雷达把握器端子7 输出，到倒车雷达左传感器端子2，从倒车雷达左传感器端子1 接地，检测左侧是否存在障碍物。
浅谈倒车雷达工作原理倒车雷达，也称倒车雷达系统，是现代汽车车载电子技术中的重要成果之一。
它主要用于辅助驾驶员在行驶车辆时进行倒车或者停车操作。
通过利用超声波或者雷达等无线电技术，倒车雷达可以探测到车身周围的障碍物距离，并及时发出警告提示，为驾驶员提供一个更加安全的倒车或者停车环境。
本文将针对倒车雷达的工作原理进行一一讲解，帮助读者深入了解其运作机制。
1、超声波探测原理超声波探测利用超声波原理来对车身周围环境进行探测。
它的探测方式类似于蝙蝠定位，通过发射一定频率的超声波，当波遇到物体时，会发生反射，并返回到发射源处。
以此来测定物体的距离与方向。
超声波信号的频率在20KHz左右，不会对人体造成任何危害，并且在车速低于30公里每小时的情况下，它可以有效地帮助驾驶员控制车身的移动。
2、雷达探测原理雷达探测也是利用无线电技术来探测车身周围环境。
它可以发射一个高频电磁波信号，在雷达波遇到物体时，会发生反射，并返回到发射源处。
以此来确定物体的距离与方向。
雷达探测的频率通常在24GHz 左右，其探测距离远高于超声波技术，能够在车速高于30公里每小时的情况下仍然能够发挥作用。
两种探测技术的优缺点超声波技术与雷达探测技术各有优缺点。
超声波探测技术具有探测精度高和响应迅速等优点，适用于低速车辆，如停车或倒车时的探测。
但是在高速行驶过程中，它的反应时间较慢，探测距离远远不及雷达探测技术。
同时，当超声波接触到障碍物表面较为粗糙时，其反射信号会变得光滑，探测精度将会降低。
雷达技术因其强大的探测能力，在高速行驶、远距离探测等方面占有明显优势。
它可以在车辆行驶至一定速度时依然进行探测，对车身周围的环境提供更广阔的探测视野。
当然，雷达技术也不能完全摆脱缺点，其成本较高，而且存在较强的电磁辐射。
无论是超声波技术还是雷达探测技术，它们的目标都是提高行车安全性，减少交通事故发生。
因此，在不同的车型上，将根据实际需要来选用不同的探测技术。
