计算电磁学中的场路协同仿真方法综述

电磁场计算与仿真技术随着工业科技的不断发展，各种领域对电磁场的需求越来越高。

从电动车到通信设备，从无线网络到医学成像，我们都需要对电磁场进行有效的计算和分析。

而这一过程需要依靠电磁场计算与仿真技术来实现。

本文将对这一技术进行探讨和分析。

一、电磁场计算技术电磁场计算技术是指利用计算机进行电磁场分析和计算，从而获得预测、分析、优化电磁场的能力。

电磁场计算技术可以帮助我们更好地了解电磁现象的发生机理，预测电磁场的分布规律，并且优化设计、改进电磁场的性能。

电磁场计算技术主要分为两种：电磁场有限元方法和电磁场有限差分方法。

电磁场有限元方法是一种基于数值计算的方法，它通过将电磁模型分割成许多离散的小单元，对离散单元进行计算，进而组合成整个系统的电磁场模拟。

简单的说，就是将复杂的电磁现象划分成小块逐一计算，最后再将结果组装起来，得到整个电磁场的模拟结果。

电磁场有限差分方法是一种基于微分方程数值求解的方法，主要是将求解域的物理量离散化，然后以空间网格上的有限差分方程来近似微分方程，最终得到对电磁场的计算模拟结果。

二、电磁场仿真技术电磁场仿真技术是指利用计算机模拟真实场景中的电磁场的过程。

它可以帮助我们了解电磁场的分布规律，并且预测各种电磁现象的发生。

例如，它可以帮助我们实现对天线辐射场的仿真，对电路中电磁波的传播进行仿真，对电磁散射和电磁辐射进行定量分析等。

电磁场仿真技术主要有三种：时域仿真、频域仿真和时频域仿真。

时域仿真主要是指模拟电磁波在时间上的波动和变化，通过处理电场强度和磁场强度来计算出电磁波的传播过程。

频域仿真主要是指模拟电磁波在频率上的变化，例如电磁波的功率谱密度、频率响应、滤波器特性等。

时频域仿真主要综合了时域仿真和频域仿真的特点，可以实现以时间为主轴和频率为主轴，并且可以同时对信号的时间和频率特性进行局部观察。

三、电磁场计算与仿真技术的应用电磁场计算与仿真技术已经广泛应用于一些领域，例如电路设计、无线通信、医学成像、低频场和高频场的计算等。

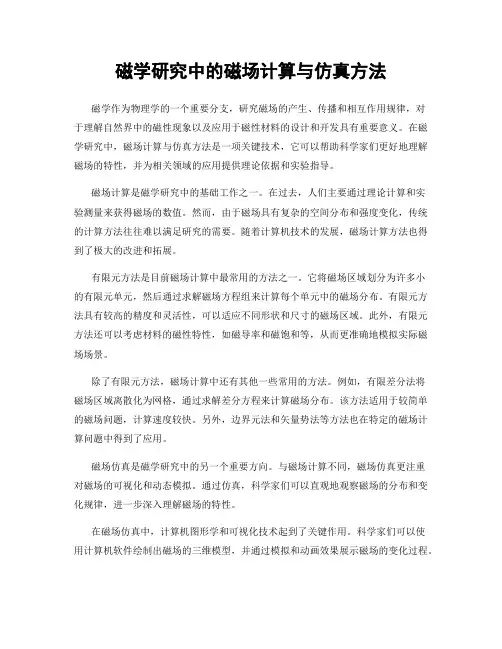

磁学研究中的磁场计算与仿真方法磁学作为物理学的一个重要分支，研究磁场的产生、传播和相互作用规律，对于理解自然界中的磁性现象以及应用于磁性材料的设计和开发具有重要意义。

在磁学研究中，磁场计算与仿真方法是一项关键技术，它可以帮助科学家们更好地理解磁场的特性，并为相关领域的应用提供理论依据和实验指导。

磁场计算是磁学研究中的基础工作之一。

在过去，人们主要通过理论计算和实验测量来获得磁场的数值。

然而，由于磁场具有复杂的空间分布和强度变化，传统的计算方法往往难以满足研究的需要。

随着计算机技术的发展，磁场计算方法也得到了极大的改进和拓展。

有限元方法是目前磁场计算中最常用的方法之一。

它将磁场区域划分为许多小的有限元单元，然后通过求解磁场方程组来计算每个单元中的磁场分布。

有限元方法具有较高的精度和灵活性，可以适应不同形状和尺寸的磁场区域。

此外，有限元方法还可以考虑材料的磁性特性，如磁导率和磁饱和等，从而更准确地模拟实际磁场场景。

除了有限元方法，磁场计算中还有其他一些常用的方法。

例如，有限差分法将磁场区域离散化为网格，通过求解差分方程来计算磁场分布。

该方法适用于较简单的磁场问题，计算速度较快。

另外，边界元法和矢量势法等方法也在特定的磁场计算问题中得到了应用。

磁场仿真是磁学研究中的另一个重要方向。

与磁场计算不同，磁场仿真更注重对磁场的可视化和动态模拟。

通过仿真，科学家们可以直观地观察磁场的分布和变化规律，进一步深入理解磁场的特性。

在磁场仿真中，计算机图形学和可视化技术起到了关键作用。

科学家们可以使用计算机软件绘制出磁场的三维模型，并通过模拟和动画效果展示磁场的变化过程。

这些仿真结果可以为磁学研究提供直观的参考和理论验证，同时也为相关领域的应用提供了设计和优化的依据。

除了计算机图形学和可视化技术，磁场仿真还可以借助其他工具和方法。

例如，磁场传感器和磁力计可以用于实时监测和测量磁场的强度和方向。

通过将这些传感器与计算机系统相连，科学家们可以实时获取磁场数据，并进行仿真和分析。

电磁场与电路仿真分析一、电磁场仿真分析电磁场仿真分析是指利用计算机对物理场进行数值模拟，以便于对物理现象进行观察、预测和优化设计。

它是电磁学最常用的工具之一，广泛应用于电子、通信、医疗、航空航天和能源等领域。

电磁场仿真分析通常采用三维有限元方法、有限差分法、边界元法等。

其中，三维有限元方法是最常用的方法之一。

它可以对复杂的电磁场进行模拟，其中涉及电场、磁场和电磁波等基本物理问题。

二、电路仿真分析电路仿真分析是指利用计算机对电路进行数值模拟，以便于对电路进行观察、预测和优化设计。

它是电子学最常用的工具之一，广泛应用于电子产品的设计和制造。

电路仿真分析通常采用SPICE软件，也就是模拟电路分析程序。

它可以对电路元件进行建模，并进行模拟计算，以得出电路的各种参数。

通过仿真分析，设计者可以对电路进行快速优化，提高电路的性能、可靠性和可制造性。

三、电磁场与电路仿真分析的结合电磁场与电路仿真分析在某些领域中常常需要结合起来进行。

例如，在射频领域中，设计和测试电路需要同时考虑电路的电和磁特性以及电磁波的传播特性，这就需要进行电磁场和电路仿真的联合分析。

在进行联合分析时，需要将电磁场仿真的结果作为输入，进行电路仿真的参数选取。

在电路仿真中，需要将电路元件进行建模，并将模型参数进行计算，以得出电路的响应。

通过对电路的参数进行分析，可以得到电路的响应特性，从而对电路进行优化设计。

同时，电磁场仿真也需要考虑到电路的特性。

例如，在分析射频传输线时，需要考虑到线路的电容和电感以及信号的传播延迟等，并将这些因素纳入到电磁场仿真模型中，以便于得到更加准确的结果。

四、电磁场与电路仿真分析的应用电磁场与电路仿真分析已经广泛应用于多个领域中。

其中主要包括：1. 通信领域：电磁场与电路仿真分析在通信领域中应用广泛。

例如，在手机、移动设备和无线网络等产品的设计和测试中，都需要进行联合仿真分析，以保证产品的性能和可靠性。

2. 航空航天领域：电磁场仿真在航空航天领域中应用广泛。

电磁场仿真技术的研究与应用一、引言电磁场仿真是电磁学研究领域的重要工具，旨在通过计算机模拟电磁场的行为及其在物体中的传播方式。

该技术可用于各种应用中，如无线电通信、电力系统、辐射安全等。

本文将着重探讨电磁场仿真技术的研究现状与应用实践。

二、电磁场仿真技术的研究现状1.基本原理电磁场仿真技术的基本原理是利用电磁场方程式，通过有限元分析、边界元法等计算方法求解电磁场的分布规律。

其中最常用的是有限元方法，即将分析区域分割为多个小单元，对每个小单元进行场量的模拟计算，再将整个区域的各个小单元的结果合并得到整个区域的场量分布，从而获得电磁场的仿真结果。

2.电磁场仿真软件商用电磁场仿真软件有多种，如ANSYS Maxwell、COMSOL Multiphysics、CST Studio Suite等。

这些软件通过算法实现对电磁场的仿真，用户可以方便地通过界面进行建模、参数、材料变换、条件设定等操作，来观察电磁场的分布及其性质，提供各种数据输出和可视化结果。

三、电磁场仿真技术的应用1.无线通信系统电磁场仿真技术可应用于无线通信系统中，如GSM、CDMA、LTE 等。

在通信系统中，需要考虑信道传输损耗、多径传输等问题，仿真技术可用于验证屏蔽设备的性能，以及优化天线和发射器的设计。

2.电力系统电磁场仿真技术可用于电力系统的电磁场分布分析。

电力系统中包括了各种输电线路、变电站、变流站等高压设备，这些设备会引发电磁辐射问题。

利用仿真技术，可以准确计算电磁场分布并分析其对健康和环境的影响，以便作出最优决策。

3.辐射安全辐射安全是电磁场仿真技术的重要应用之一。

如在移动电话塔、电台、雷达站等设备附近，可能会产生辐射场强的问题。

使用仿真技术可以得到设备的辐射情况，为人员防护工作提供可靠依据，并为相关部门与企业的相关决策提供参考。

4.电磁波探测电磁场仿真技术可以模拟电磁波在介质中的传播过程，在石油勘探、地质勘察、资源调查以及水文地质等领域有广泛的应用。

电磁场仿真算法及应用第一章引言随着现代科技的不断发展，电磁场仿真算法及其应用得到了越来越广泛的关注。

电磁场在电子工程、通信工程、无线电工程等众多领域都有着广泛的应用，因此电磁场仿真算法的研究也具有非常重要的意义。

本文将介绍电磁场仿真算法的基本理论和方法，并探讨其在通信工程、无线电工程、雷达工程等领域的应用。

第二章电磁场的基本概念电磁场指的是带电粒子所产生的电场和磁场的总和，是一种具有波动性的物质场。

电场和磁场是两种基本的物理量，它们的相互作用形成了电磁场。

电场是由静止电荷所产生的空间中的物理量，而磁场是由静止电荷所产生的空间中的物理量。

在电磁场中，电场和磁场是相互耦合的，它们的相互作用非常复杂。

电磁场在电子工程、通信工程、无线电工程、雷达工程等领域中都有着非常广泛的应用。

第三章电磁场仿真算法的基本理论和方法在电磁场仿真中，最基本的算法是有限元法和有限差分法。

有限元法是一种数值解法，将研究区域分成有限个小单元，对每个小单元进行电磁场计算，然后将它们组合得到整个研究区域的电磁场分布。

有限差分法也是一种数值解法，将研究区域分成有限个点，然后求解每个点的电磁场分布。

在这两种方法中，有限元法更加适用于三维场问题，而有限差分法则更加适用于二维场问题。

在电磁场仿真中，还有一种非常重要的算法，即时域有限差分法。

时域有限差分法是一种将电磁场计算问题转化为时域问题的算法，通过求解时域的麦克斯韦方程组，得到电磁场的时域分布。

时域有限差分法在雷达工程和通信工程中有着非常广泛的应用。

第四章电磁场仿真算法的应用在通信工程中，电磁场仿真算法可以用来模拟电磁波在不同环境下的传播特性，计算无线信号的强度、衰减等参数。

在无线电工程中，电磁场仿真算法可以用来模拟射频信号在天线中的传输特性，从而优化天线的设计。

在雷达工程中，电磁场仿真算法可以用来模拟雷达信号的传输特性，计算雷达的探测范围、分辨率等参数。

第五章结论电磁场仿真算法是一种非常重要的数值解法，可以用来模拟电磁场在不同环境下的传播特性和信号的传输特性。

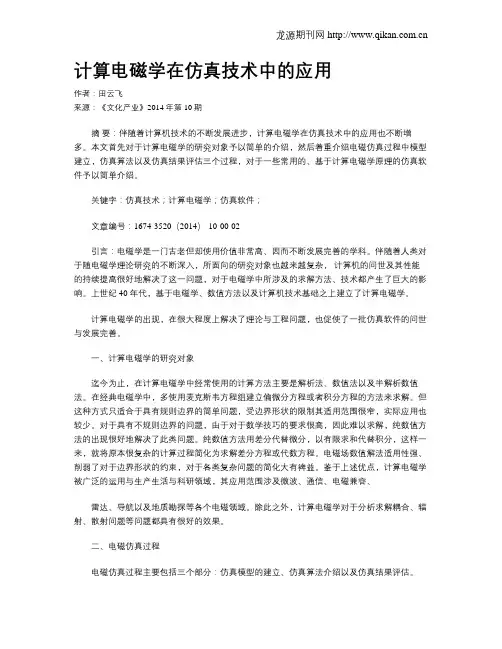

计算电磁学在仿真技术中的应用作者：田云飞来源：《文化产业》2014年第10期摘要：伴随着计算机技术的不断发展进步，计算电磁学在仿真技术中的应用也不断增多。

本文首先对于计算电磁学的研究对象予以简单的介绍，然后着重介绍电磁仿真过程中模型建立，仿真算法以及仿真结果评估三个过程，对于一些常用的、基于计算电磁学原理的仿真软件予以简单介绍。

关键字：仿真技术；计算电磁学；仿真软件；文章编号：1674-3520（2014）-10-00-02引言：电磁学是一门古老但却使用价值非常高、因而不断发展完善的学科。

伴随着人类对于随电磁学理论研究的不断深入，所面向的研究对象也越来越复杂，计算机的问世及其性能的持续提高很好地解决了这一问题，对于电磁学中所涉及的求解方法、技术都产生了巨大的影响。

上世纪 40 年代，基于电磁学、数值方法以及计算机技术基础之上建立了计算电磁学。

计算电磁学的出现，在很大程度上解决了理论与工程问题，也促使了一批仿真软件的问世与发展完善。

一、计算电磁学的研究对象迄今为止，在计算电磁学中经常使用的计算方法主要是解析法、数值法以及半解析数值法。

在经典电磁学中，多使用麦克斯韦方程组建立偏微分方程或者积分方程的方法来求解。

但这种方式只适合于具有规则边界的简单问题，受边界形状的限制其适用范围很窄，实际应用也较少。

对于具有不规则边界的问题，由于对于数学技巧的要求很高，因此难以求解，纯数值方法的出现很好地解决了此类问题。

纯数值方法用差分代替微分，以有限求和代替积分，这样一来，就将原本很复杂的计算过程简化为求解差分方程或代数方程。

电磁场数值解法适用性强、削弱了对于边界形状的约束，对于各类复杂问题的简化大有裨益。

鉴于上述优点，计算电磁学被广泛的运用与生产生活与科研领域，其应用范围涉及微波、通信、电磁兼容、雷达、导航以及地质勘探等各个电磁领域。

除此之外，计算电磁学对于分析求解耦合、辐射、散射问题等问题都具有很好的效果。

二、电磁仿真过程电磁仿真过程主要包括三个部分：仿真模型的建立、仿真算法介绍以及仿真结果评估。

电磁场的建模与仿真电子与电气工程是一个广泛而深入的领域，涵盖了电力系统、电子器件、通信技术等多个方面。

其中，电磁场的建模与仿真是电子与电气工程中的重要研究方向之一。

本文将探讨电磁场的建模与仿真技术，并介绍其在实际应用中的重要性和挑战。

1. 电磁场建模的基础电磁场建模是指通过数学方法和计算机模拟，对电磁场在空间中的分布和行为进行描述和预测的过程。

电磁场建模的基础是麦克斯韦方程组，该方程组描述了电磁场的基本规律。

通过对麦克斯韦方程组的数学处理，可以得到电磁场的解析解或近似解，从而实现对电磁场的建模。

2. 电磁场建模方法在电磁场建模中，常用的方法包括有限差分法（Finite Difference Method, FDM）、有限元法（Finite Element Method, FEM）和边界元法（Boundary Element Method, BEM）等。

这些方法基于不同的数学原理和假设，适用于不同的电磁场问题。

例如，FDM适用于规则网格结构的问题，FEM适用于复杂几何结构的问题，BEM适用于边界条件已知的问题。

通过选择合适的方法，可以有效地对电磁场进行建模。

3. 电磁场仿真的意义电磁场仿真是指利用计算机模拟电磁场的行为和性能。

电磁场仿真可以帮助工程师和研究人员更好地理解电磁场的特性，并预测电磁场在实际系统中的行为。

通过电磁场仿真，可以优化电磁场系统的设计，提高系统的性能和可靠性。

例如，在电力系统中，电磁场仿真可以用于优化输电线路的布置和降低电磁辐射；在电子器件设计中，电磁场仿真可以用于优化电磁兼容性和抗干扰能力。

4. 电磁场建模与仿真的挑战电磁场建模与仿真面临着一些挑战。

首先，电磁场的建模需要考虑多个物理现象的相互作用，如电场、磁场和电流的耦合效应，这增加了建模的复杂性。

其次，电磁场的仿真需要考虑多尺度效应和非线性特性，这对计算资源和算法的要求较高。

此外，电磁场的建模与仿真还需要考虑材料的特性和边界条件的准确描述，这对数据的获取和处理提出了挑战。

场路耦合在永磁电机计算中的应用张晓敏;张鹏【摘要】介绍了永磁同步电机电磁计算的两种常用方法,并指出了各自的优、缺点.提出了将场和路的计算方法结合起来,对永磁同步电机进行耦合分析的方法.并对这个方法进行了理论表述和算例验证,证明该方法的正确性和实用性.【期刊名称】《上海大中型电机》【年(卷),期】2013(000)003【总页数】4页(P33-36)【关键词】永磁电机;等值电路;有限元;场路耦合【作者】张晓敏;张鹏【作者单位】上海交通大学电子信息与电气工程学院;上海电气集团上海电机厂有限公司,上海 200240;上海电气集团上海电机厂有限公司,上海 200240【正文语种】中文0 引言目前，永磁同步电机的计算主要采用的是等值电路和有限元这两种方法。

等值电路法简单快速，而且易于集成各种控制策略算法。

但是等值电路法计算永磁发电机的准确性往往得不到保证。

有限元方法基于能量最小系统的泛函原理，能够实现永磁同步电机的准确计算，而且适用于各种特殊结构。

但是建模相对复杂，特别是对于调速范围较宽的应用场合，往往需要对整个调速范围负载特性曲线上的各个工作点进行计算分析。

在电压源激励情况下又需要计算至整个瞬态过程至收敛，计算量非常大。

更不容易从内部集成各种控制算法。

如何兼顾实现永磁同步电机电磁计算的快速和准确，成了摆在我们面前的一个课题。

本文提出了将场和路结合起来，综合等值电路法和有限元法各自的优点，对永磁同步电机进行耦合分析的方法。

下面将对该方法进行理论分析，并进行算例验证。

1 场路耦合方法的理论表述永磁同步电机，和电励磁同步电机一样，仍然满足同步电机的等值电路。

同步电机的等值电路，由一些重要的参数组成，如额定励磁下的感应电势E0，交、直轴电抗参数Xq、Xd等。

同步电机的相量图如图1所示。

图1 同步电机相量图永磁体在永磁电机中既是磁源，又是磁路的组成部分。

永磁体在电机中所能提供的磁通量和磁动势还随磁路其余部分的材料性能、尺寸和发电机运行状态而变化。

电磁场计算和模拟随着计算机技术的不断发展，电磁场计算和模拟技术得到了广泛的应用。

它能够在快速而准确地计算出电磁场的强度和分布，有助于人们更好地理解电磁场的特性，从而更好地指导工程实践的开展。

本文将从计算和模拟的原理、方法以及应用等方面，对电磁场计算和模拟技术进行探讨。

1. 计算和模拟原理计算和模拟电磁场的原理基于麦克斯韦方程组。

麦克斯韦方程组是描述电磁现象的基本方程，它包括电场、磁场、电荷和电流的物理量。

麦克斯韦方程组一共有四个方程，分别是高斯定理、法拉第定律、安培定律和法拉第电磁感应定律。

通过麦克斯韦方程组的物理模型，可以利用计算机程序进行数值解算，得出电磁场的分布情况。

数值计算技术可以通过有限元方法、有限差分法、边界元法等多种方法求解电磁场的问题。

其中，有限元法被广泛应用于电磁场计算中，通过将区域划分为有限的小区间，用代数方程来描述整个系统。

有限元法的核心思想是利用局部的解构造出全局的解，数值计算可以迭代求解，得到比较精确的电磁场分布结果。

2. 计算和模拟方法在电磁场计算和模拟工作中，主要采用有限元法，它是一种较为灵活的方法。

有限元法可以比较好地处理复杂几何形状，适用于三维和非轴对称问题的求解。

具体的计算和模拟步骤如下：（1）建模：建立电磁场计算模型，包括几何模型和电磁特性模型。

几何模型是指计算区域的形状和大小，电磁特性模型是指电磁参数如电导率、磁导率和相对介电常数等。

（2）离散化：将计算区域分割成有限的小单元，每个单元的物理量可以用代数方程表示。

（3）加边界条件：在计算区域的边界上加入适当的条件，如边界条件、电流源等。

（4）求解：通过有限元法求解得出离散化的方程组，并求解出所有节点的电磁场分布。

（5）结果评估：评估模拟结果与实际数据的符合程度，包括误差范围、敏感性和准确性等。

3. 应用领域（1）天线和毫米波器件设计优化。

电磁计算和模拟技术可以用于现代电子技术中天线和微波器件的设计和优化。

在天线和毫米波器件的设计过程中，需要精确得出电磁场分布和变化规律，以达到最佳的性能表现。

集成微系统多物理场耦合效应仿真关键技术综述《集成微系统多物理场耦合效应仿真关键技术综述》集成微系统就像是一个小小的宇宙，里面各种物理场相互作用、相互影响，复杂得很呢。

这多物理场耦合效应仿真技术啊，就像是一把神奇的钥匙，能帮我们打开这个小宇宙的秘密之门。

先来说说这集成微系统。

它可不像我们看到的那些简单的东西，它里面有电学的、热学的、力学的还有磁学的各种物理场在同时起作用。

这就好比是一场盛大的交响乐，每个乐器代表一个物理场，都在演奏自己的旋律，但是又要相互配合，最后形成一曲和谐的乐章。

如果其中一个物理场出了点小差错，就像是一个乐器走音了，那整个集成微系统可能就不能好好工作了。

那这个多物理场耦合效应仿真技术是怎么回事呢？它其实就是在计算机上模拟这个集成微系统里各个物理场相互作用的过程。

这就像是在电脑上搭一个虚拟的小世界，把那些物理场的规律都设置好，然后看它们是怎么相互影响的。

这可不容易啊，就像要同时指挥好几个性格不同的孩子，让他们一起好好玩耍一样。

其中一个关键技术就是建立准确的物理模型。

这物理模型啊，就像是这个小世界的蓝图。

如果蓝图画错了，那建出来的东西肯定也是歪歪扭扭的。

要把每个物理场的特性都考虑进去，电学里的电压电流关系、热学里的热量传导、力学里的应力应变等等，这得有多细致啊。

这就好比是画一幅超级复杂的工笔画，每一笔都得精准到位，稍微有点偏差，整个画的美感就没了。

再一个重要的技术就是数值算法。

数值算法就像是一个神奇的魔法师，能把那些复杂的物理方程变成计算机能懂的语言。

不同的数值算法适用于不同的情况，就像不同的魔法师有不同的魔法技能一样。

有些算法适合处理大规模的数据，有些算法在处理非线性问题上比较拿手。

这就需要我们根据具体的集成微系统的情况来选择合适的算法。

选错了算法，就像是让一个擅长变小鸟的魔法师去变大象，那肯定是要出乱子的。

还有就是软件平台的选择。

现在有各种各样的软件平台可以用来做多物理场耦合效应仿真。

各种计算电磁学方法比较和仿真软件计算电磁学方法是基于电磁理论和数值计算方法的电磁场分析方法，广泛应用于电磁设备的设计和分析中。

在电磁场计算中，常见的方法包括有限差分法(Finite Difference Method, FDM)、有限元法(Finite Element Method, FEM)、边界元法(Boundary Element Method, BEM)和时域积分方程法(Time Domain Integral Equation Method, TDIE)等，每种方法都有其特点和适用范围。

有限差分法是一种有限差商逼近的数值求解方法，将连续域中的偏微分方程转化为差分方程，然后通过离散化求解得到电磁场分布。

有限差分法具有简单、易于理解和实现的优点，适用于处理规则的几何体和均匀介质的场问题。

然而，当处理复杂几何体和非均匀介质问题时，有限差分法的计算效率较低。

有限元法是一种通过分割计算域为有限个简单形状单元，并在每个单元上采用多项式近似的方法。

有限元法可以较好地处理任意形状的几何体和非均匀介质问题，并且对于大型复杂结构也具有较好的可扩展性。

有限元法在电磁场计算中广泛应用，例如在电感、电容和波导等领域。

边界元法是一种基于位势-势流理论的计算方法，将电磁场分析问题转化为求解边界上的积分方程。

边界元法可以处理复杂几何边界的问题，并且相对于有限元法，边界元法中的待求解变量的数目较少，计算量较小。

边界元法在电磁场计算中常用于处理表面波和边界散射等问题。

时域积分方程法是一种基于麦克斯韦方程组的数值计算方法，通过将时间导数和空间导数分开进行求解，可以用来描述电磁波在时域中的传播。

时域积分方程法可以处理电磁散射、辐射和天线等问题，并且对于时间反演分析也具有优势。

除了上述传统的计算电磁学方法，现代仿真软件也广泛用于电磁场计算和设计。

一些常见的电磁场仿真软件包括Ansys、COMSOL Multiphysics、CST Microwave Studio、FEKO和HFSS等。

电磁场仿真方法研究电磁场是物理学中的一个重要概念，它描述了在空间中电荷和电流产生的静电场和磁场。

随着科技的不断发展，电磁场在工业制造、电气自动化等领域得到广泛应用。

为了更好地了解和控制电磁场的性质和特征，科学家们发展出了电磁场仿真方法。

电磁场仿真方法是利用计算机对复杂电磁场进行数值模拟的技术。

它可以在不需要实际建造复杂电磁系统的情况下，预测和分析其电磁特性。

这种方法可以大大缩短实验周期和降低实验成本，提高研究效率，推动科学技术的发展。

目前，电磁场仿真方法主要有两种：有限元法和有限差分法。

下面将分别介绍这两种方法的原理和应用。

一、有限元法有限元法是一种数值方法，其基本思想是把求解区域划分为若干个小单元，然后再对每个小单元进行数值计算。

它适用于对二维或三维电磁场进行分析和仿真，可以精确地求解电磁场的分布和变化规律。

有限元法的仿真过程需要先进行网格划分，将待求解的问题区域分割成离散的小单元，形成一个有限元网格。

然后根据物理问题和边界条件建立数学模型，运用有限元离散化方法将偏微分方程转化为代数方程组，再通过数值解法求解代数方程组，最终得到电磁场的数值解。

有限元法在电气工程、机械制造、材料科学等领域得到广泛应用，如电动机设计、电磁场传感器、电力系统优化等。

二、有限差分法有限差分法也是一种数值方法，它采用差分近似的方式对偏微分方程进行离散化，再对得到的代数方程组进行求解。

它适用于对一维、二维和三维电磁场进行分析和仿真，并且计算速度较快。

有限差分法的仿真过程需要先进行空间和时间的离散化，将电磁场问题转化为差分方程，并通过迭代求解得到电磁场分布。

有限差分法具有较高的精度和计算速度，适用于对电磁场进行实时控制和优化。

有限差分法在电磁波传播、天线设计、电磁计算机辐射等领域得到广泛应用。

总的来说，有限元法和有限差分法都是对电磁场进行仿真的常用方法，各有优点和适用范围。

在具体使用时需要根据具体问题进行选择，以得到最优的仿真结果。

电磁场仿真与计算技术在电磁兼容性中的应用随着现代电子信息技术的飞速发展，电子设备的普及和应用日益广泛。

同时，由于电子设备中电磁场的存在，会给周边环境和其他设备带来电磁干扰，影响设备的正常工作，甚至对人体健康造成潜在风险。

因此，电磁兼容性问题已成为电子产品研发的重要考虑因素。

其中，电磁场仿真与计算技术在电磁兼容性中的应用尤为重要。

一、电磁场仿真的基本原理电磁场仿真是利用计算机进行电磁场分析和计算的技术。

其基本原理是利用数值计算方法模拟电磁场的行为和传播，通过对电磁场的仿真分析，得出电磁场的分布规律和电磁场参数，为电磁兼容性问题的解决提供依据。

电磁场仿真常用的方法有有限元分析法、有限差分法、时域有限差分法、时域有限元法等。

其中，有限元分析法是较常用的一种。

该方法基于物理规律和数学模型，将电磁场分成一定数量的离散单元，通过求解离散算式，得到电磁场的分布规律和参数。

二、电磁场仿真在电磁兼容性中的应用电磁场仿真已成为解决电磁兼容性问题的重要手段之一。

在电磁兼容性的研究中，电磁场仿真主要应用于两个方面：一是预测电磁场的分布规律和影响范围；二是分析和解决电磁场产生的干扰和耦合问题。

1.预测电磁场的分布规律和影响范围利用电磁场仿真技术可以预测电子设备工作时产生的电磁场的分布规律和影响范围，并据此评估设备对周边环境和其他设备的电磁干扰程度。

通过对电磁场的预测分析，可以有效地避免电磁干扰的发生，保障设备的正常工作和周边环境的稳定性。

2.分析和解决电磁场产生的干扰和耦合问题在电子设备工作过程中，电磁场会存在于空间中，这些电磁场可能对其他设备和周边环境产生干扰和耦合。

利用电磁场仿真技术，可以分析电磁场与其他设备和周边环境之间的相互作用，确定产生的干扰和耦合问题，并在此基础上进行优化设计和改进。

三、电磁场仿真技术的发展现状和趋势随着科技的不断进步和创新，电磁场仿真技术也在不断发展和改进。

目前，电磁场仿真技术已经逐步向三维仿真、高频仿真、多场耦合仿真和系统仿真等多方面拓展。

电磁场路协同在现代科技的众多领域中，电磁学无疑占据着至关重要的地位。

而电磁领域中的“场路协同”概念，更是为解决各种实际问题提供了强大的理论支持和技术手段。

要理解电磁场路协同，首先得分别弄清楚电磁场和电路这两个关键概念。

电磁场，简单来说，是由带电物体产生的一种物理场。

它看不见、摸不着，但却实实在在地存在于我们周围，并对各种电子设备的运行产生影响。

比如，手机能接收信号、微波炉能加热食物，这些都离不开电磁场的作用。

电路呢，则是由电源、导线、电阻、电容、电感等元件组成的电流通路。

我们日常生活中的电灯、电视、电脑等各种电器设备，都是通过电路来实现其功能的。

那么，电磁场和电路之间到底有什么关系呢？为什么要提出电磁场路协同这个概念呢？在很多实际的电子设备和系统中，电磁场和电路是相互作用、相互影响的。

比如说，在一个高频电路中，由于电流变化很快，电磁场的效应就会变得非常显著。

这时，单纯依靠传统的电路理论来分析和设计就可能会出现偏差，甚至导致整个系统无法正常工作。

电磁场路协同的意义就在于，将电磁场的分析和电路的分析结合起来，从而更全面、更准确地理解和解决电子系统中的问题。

举个例子，在设计一款高性能的天线时，如果只考虑电路的参数，可能会得到一个在低频下性能还不错的设计。

但当工作频率升高时，由于电磁场的分布变得更加复杂，天线的辐射特性可能会严重恶化。

而通过电磁场路协同的方法，同时考虑电磁场的分布和电路的特性，就能够设计出在宽频带上都具有良好性能的天线。

再比如，在电力传输系统中，电磁场路协同可以帮助优化输电线路的布局，降低能量损耗，提高传输效率。

要实现电磁场路协同，需要借助一系列的工具和方法。

其中，数值计算方法是非常重要的手段之一。

常见的有有限元法、有限差分法等。

这些方法可以将复杂的电磁场和电路问题转化为数学模型，然后通过计算机进行求解。

另外，实验测量也是不可或缺的一部分。

通过实际的测量，可以验证理论分析和计算的结果，为进一步的优化和改进提供依据。

磁路联合仿真在电机教学中的应用陈云云【摘要】The Ansoft Maxwell and Simplorer software have been used for the static and dynamic electromagnetic characteristic analysis and transient torque output analysis of permanent-magnet double-salient motor by transient cosimulation. The animation for transient magnetic field distribution is made and the static and transient analysis graphs have been used in the motor teaching. The teaching practice shows that these measures can enhance the students' comprehension on structure principle and running characteristics about the motor. The method has refer- ence value for the teaching process of other motors.%本文借助Ansoft Maxwell 和Simplorer软件对永磁型双凸极电机进行静、动态电磁特性分析和磁路联合动态输出转矩特性分析。

通过仿真，可以加深学生对电机的结构原理以及运行特性的理解，使用静态分析和动态分析图形教学，从而提高教学效果。

本文所述的方法对于其他类型电机的教学具有很好的参考价值。

【期刊名称】《电气电子教学学报》【年(卷),期】2012(034)006【总页数】3页(P112-114)【关键词】Ansoft仿真;永磁型双凸极电机;静动态分析【作者】陈云云【作者单位】扬州大学能源与动力工程学院,江苏扬州225127【正文语种】中文【中图分类】TM3随着高校课程教学改革的深入，电气工程及其自动化专业中的“电机学”和“电机拖动理论”这两门课程存在着教学课时少，课程难度大，实验验证理论机会少的教学现状。

电动汽车DC-DC变换器传导电压法仿真研究
李建群
【期刊名称】《电气技术》
【年(卷),期】2022(23)11
【摘要】本文提出一种场路协同仿真方法,可用于预测电动汽车DC-DC变换器传导发射的电磁兼容性能。

通过该方法得到电动汽车DC-DC变换器的传导噪声电压,仿真与实测结果在量级、趋势和尖峰方面都有很好的一致性,表明该方法有较好的可行性和准确性。

所提方法仅需要版图设计文件、磁心器件规格书、器件数据手册和壳体三维模型就可以预测和评估变换器传导发射的电磁兼容性能,因此特别适用于DC-DC变换器开发前期;同时也适用于此类问题的整改过程,只需要在仿真电路中进行调整输出端滤波电容值、添加磁环等改进,就可以快捷而准确地评估改进前后的差异,为DC-DC变换器传导干扰问题的定位和改善提供有力支撑。

【总页数】8页(P30-36)
【作者】李建群
【作者单位】广汽埃安新能源汽车有限公司
【正文语种】中文
【中图分类】TM4
【相关文献】
1.新型零电压全桥DC-DC变换器的仿真建模
2.电动汽车内DC-DC变换器传导辐射的仿真研究
3.电动汽车新型光伏充电桩DC-DC\r变换器的研究与设计
4.电动汽
车驱动系统新型双向DC-DC变换器小波信\r号模型分析研究5.电动汽车双向DC-DC变换器约束模型预测控制研究
因版权原因，仅展示原文概要，查看原文内容请购买。
