图像放大算法总结及MATLAB源程序

MATLAB图像增强程序举例1.灰度变换增强程序：% GRAY TRANSFORMclc;I=imread('pout.tif');imshow(I);J=imadjust(I,[0.3 0.7],[0 1],1); %transforms the walues in the %intensity image I to values in J by linealy mapping %values between 0.3 and 0.7 to values between 0 and 1. figure;imshow(J);J=imadjust(I,[0.3 0.7],[0 1],0.5); % if GAMMA is less than 1,the mapping si weighted to ward higher (brighter)%output values.figure;imshow(J);J=imadjust(I,[0.3 0.7],[0 1],1.5); % if GAMMA is greater than 1,the mapping si weighted toward lower (darker)%output values.figure;imshow(J)J=imadjust(I,[0.3 0.7],[0 1],1); % If TOP<BOTTOM,the output image is reversed,as in a p hotographic negative.figure;imshow(J);2.直方图灰度变换%直方图灰度变换[X,map]=imread('forest.tif');I=ind2gray(X,map);%把索引图像转换为灰度图像imshow(I);title('原图像');improfile%用鼠标选择一条对角线，显示线段的灰度值figure;subplot(121)plot(0:0.01:1,sqrt(0:0.01:1))axis squaretitle('平方根灰度变换函数')subplot(122)maxnum=double(max(max(I)));%取得二维数组最大值J=sqrt(double(I)/maxnum);%把数据类型转换成double,然后进行平方根变换%sqrt函数不支持uint8类型J=uint8(J*maxnum);%把数据类型转换成uint8类型imshow(J)title('平方根变换后的图像')3.直方图均衡化程序举例% HISTGRAM EAQUALIZATIONclc;% Clear command windowI=imread('tire.tif');% reads the image in tire.tif into Iimshow(I);% displays the intensity image I with 256 gray levels figure;%creates a new figure windowimhist(I);% displays a histogram for the intensity image IJ=histeq(I,64);% transforms the intensity image I,returning J an intensity figure;%image with 64 discrete levelsimshow(J);figure;imhist(J);J=histeq(I,32);%transforms the intensity image ,returning in % J an intensity figure;%image with 32 discrete levelsimshow(J);figure;imhist(J);4.直方图规定化程序举例% HISTGRAM REGULIZATIONclc;%Clear command windowI=imread('tire.tif');%reads the image in tire.tif into IJ=histeq(I,32);%transforms the intensity image I,returning in%J an intensity image with 32 discrete levels[counts,x]=imhist(J);%displays a histogram for the intensity image IQ=imread('pout.tif');%reads the image in tire.tif into Ifigure;imshow(Q);figure;imhist(Q);M=histeq(Q,counts);%transforms the intensity image Q so that the%histogram of the output image M approximately matches counts figure;imshow(M);figure;imhist(M);空域滤波增强部分程序1.线性平滑滤波I=imread('eight.tif');J=imnoise(I,'salt & pepper',0.02);subplot(221),imshow(I)title('原图像')subplot(222),imshow(J)title('添加椒盐噪声图像')K1=filter2(fspecial('average',3),J)/255;%应用3*3邻域窗口法subplot(223),imshow(K1)title('3x3窗的邻域平均滤波图像')K2=filter2(fspecial('average',7),J)/255;%应用7*7邻域窗口法subplot(224),imshow(K2)title('7x7窗的邻域平均滤波图像')2.中值滤波器MATLAB中的二维中值滤波函数medfit2来进行图像中椒盐躁声的去除%IMAGE NOISE REDUCTION WITH MEDIAN FILTERclc;hood=3;%滤波窗口[I,map]=imread('eight.tif');imshow(I,map);noisy=imnoise(I,'salt & pepper',0.05);figure;imshow(noisy,map);filtered1=medfilt2(noisy,[hood hood]);figure;imshow(filtered1,map);hood=5;filtered2=medfilt2(noisy,[hood hood]);figure;imshow(filtered2,map);hood=7;filtered3=medfilt2(noisy,[hood hood]);figure;imshow(filtered3,map);3. 4邻域8邻域平均滤波算法% IMAGE NOISE REDUCTION WITH MEAN ALGORITHM clc;[I,map]=imread('eight.tif');noisy=imnoise(I,'salt & pepper',0.05);myfilt1=[0 1 0;1 1 1;0 1 0];%4邻域平均滤波模版myfilt1=myfilt1/9;%对模版归一化filtered1=filter2(myfilt1,noisy);imshow(filtered1,map);myfilt2=[1 1 1;1 1 1;1 1 1];myfilt2=myfilt2/9;filtered2=filter2(myfilt2,noisy);figure;imshow(filtered2,map);频域增强程序举例1.低通滤波器% LOWPASS FILTERclc;[I,map]=imread('eight.tif');noisy=imnoise(I,'gaussian',0.05);imshow(noisy,map);myfilt1=[1 1 1;1 1 1;1 1 1];myfilt1=myfilt1/9;filtered1=filter2(myfilt1,noisy);figure;imshow(filtered1,map);myfilt2=[1 1 1;1 2 1;1 1 1];myfilt2=myfilt2/10;filtered2=filter2(myfilt2,noisy); figure;imshow(filtered2,map);myfilt3=[1 2 1;2 4 2; 1 2 1]; myfilt3=filter2(myfilt3,noisy); figure;imshow(filtered3,map);2.布特沃斯低通滤波器图像实例I=imread('saturn.png');J=imnoise(I,'salt & pepper',0.02); subplot(121),imshow(J)title('含噪声的原图像')J=double(J);f=fft2(J);g=fftshift(f);[M,N]=size(f);n=3;d0=20;n1=floor(M/2);n2=floor(N/2);for i=1:M;for j=1:N;d=sqrt((i-n1)^2+(j-n2)^2);h=1/(1+0.414*(d/d0)^(2*n));g(i,j)=h*g(i,j);endendg=ifftshift(g);g=uint8(real(ifft2(g)));subplot(122),imshow(g)title('三阶Butterworth滤波图像')色彩增强程序举例1.真彩色增强实例：%真彩色图像的分解clc;RGB=imread('peppers.png');subplot(221),imshow(RGB)title('原始真彩色图像')subplot(222),imshow(RGB(:,:,1))title('真彩色图像的红色分量')subplot(223),imshow(RGB(:,:,2))title('真彩色图像的绿色分量')subplot(224),imshow(RGB(:,:,3))2.伪彩色增强举例：I=imread('cameraman.tif');imshow(I);X=grayslice(I,16);%thresholds the intensity image I using%threshold values 1/16,2/16,…..,15/16,returning an indexed %image in X figure;imshow(X,hot(16));3.假彩色增强处理程序举例[RGB]=imread('ghost.bmp');imshow(RGB);RGBnew(:,:,1)=RGB(:,:,3);RGBnew(:,:,2)=RGB(:,:,1);RGBnew(:,:,3)=RGB(:,:,2);figure;subplot(121);imshow(RGB);subplot(122);imshow(RGBnew);主要转载自:/s/blog_488c87020100cice.htm l。

图像增强图像增强的定义图像增强是指按特定的需要突出一幅图像中的某些信息，同时削弱或去除某些不需要的信息的处理方法，也是提高图像质量的过程[9]。

图像增强的目的是使图像的某些特性方面更加鲜明、突出，使处理后的图像更适合人眼视觉特性或机器分析，以便于实现对图像的更高级的处理和分析。

图像增强的过程往往也是一个矛盾的过程：图像增强希望既去除噪声又增强边缘。

但是，增强边缘的同时会同时增强噪声，而滤去噪声又会使边缘在一定程度上模糊，因此，在图像增强的时候，往往是将这两部分进行折中，找到一个好的代价函数达到需要的增强目的[10]。

传统的图像增强算法在确定转换函数时常是基于整个图像的统计量，如：ST 转换，直方图均衡，中值滤波，微分锐化，高通滤波等等。

这样对应于某些局部区域的细节在计算整幅图的变换时其影响因为其值较小而常常被忽略掉，从而局部区域的增强效果常常不够理想，噪声滤波和边缘增强这两者的矛盾较难得到解决。

常用的图像增强方法图像增强可分成两大类：空间域法和频率域法。

基于空间域的算法处理时直接对图像灰度级做运算；基于频率域的算法是在图像的某种变换域内对图像的变换系数值进行某种修正，是一种间接增强的算法。

基于空间域的算法分为点运算算法和邻域去噪算法。

点运算算法即灰度级校正、灰度变换和直方图修正等，目的或使图像成像均匀，或扩大图像动态范围，扩展对比度。

邻域增强算法分为图像平滑和锐化两种。

平滑一般用于消除图像噪声，但是也容易引起边缘的模糊。

常用算法有均值滤波、中值滤波。

锐化的目的在于突出物体的边缘轮廓，便于目标识别。

常用算法有梯度法、算子、高通滤波、掩模匹配法、统计差值法等。

基于频率域的算法把图像看成一种二维信号，对其进行基于二维傅里叶变换的信号增强。

采用低通滤波（即只让低频信号通过）法，可去掉图中的噪声；采用高通滤波法，则可增强边缘等高频信号，使模糊的图片变得清晰。

图像增强的方法是通过一定手段对原图像附加一些信息或变换数据，有选择地突出图像中感兴趣的特征或者抑制(掩盖)图像中某些不需要的特征，使图像与视觉响应特性相匹配。

图像增强图像增强的定义图像增强是指按特定的需要突出一幅图像中的某些信息，同时削弱或去除某些不需要的信息的处理方法，也是提高图像质量的过程[9]。

图像增强的目的是使图像的某些特性方面更加鲜明、突出，使处理后的图像更适合人眼视觉特性或机器分析，以便于实现对图像的更高级的处理和分析。

图像增强的过程往往也是一个矛盾的过程：图像增强希望既去除噪声又增强边缘。

但是，增强边缘的同时会同时增强噪声，而滤去噪声又会使边缘在一定程度上模糊，因此，在图像增强的时候，往往是将这两部分进行折中，找到一个好的代价函数达到需要的增强目的[10]。

传统的图像增强算法在确定转换函数时常是基于整个图像的统计量，如：ST 转换，直方图均衡，中值滤波，微分锐化，高通滤波等等。

这样对应于某些局部区域的细节在计算整幅图的变换时其影响因为其值较小而常常被忽略掉，从而局部区域的增强效果常常不够理想，噪声滤波和边缘增强这两者的矛盾较难得到解决。

常用的图像增强方法图像增强可分成两大类：空间域法和频率域法。

基于空间域的算法处理时直接对图像灰度级做运算；基于频率域的算法是在图像的某种变换域内对图像的变换系数值进行某种修正，是一种间接增强的算法。

基于空间域的算法分为点运算算法和邻域去噪算法。

点运算算法即灰度级校正、灰度变换和直方图修正等，目的或使图像成像均匀，或扩大图像动态范围，扩展对比度。

邻域增强算法分为图像平滑和锐化两种。

平滑一般用于消除图像噪声，但是也容易引起边缘的模糊。

常用算法有均值滤波、中值滤波。

锐化的目的在于突出物体的边缘轮廓，便于目标识别。

常用算法有梯度法、算子、高通滤波、掩模匹配法、统计差值法等。

基于频率域的算法把图像看成一种二维信号，对其进行基于二维傅里叶变换的信号增强。

采用低通滤波（即只让低频信号通过）法，可去掉图中的噪声；采用高通滤波法，则可增强边缘等高频信号，使模糊的图片变得清晰。

图像增强的方法是通过一定手段对原图像附加一些信息或变换数据，有选择地突出图像中感兴趣的特征或者抑制(掩盖)图像中某些不需要的特征，使图像与视觉响应特性相匹配。

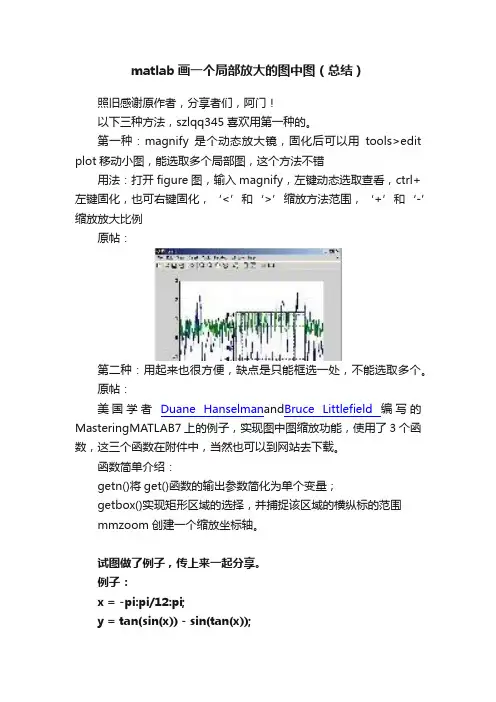

matlab画一个局部放大的图中图（总结）照旧感谢原作者，分享者们，阿门！以下三种方法，szlqq345喜欢用第一种的。

第一种：magnify是个动态放大镜，固化后可以用tools>edit plot移动小图，能选取多个局部图，这个方法不错用法：打开figure图，输入magnify，左键动态选取查看，ctrl+左键固化，也可右键固化，‘<’和‘>’缩放方法范围，‘+’和‘-’缩放放大比例原帖：第二种：用起来也很方便，缺点是只能框选一处，不能选取多个。

原帖：美国学者Duane Hanselman and Bruce Littlefield编写的MasteringMATLAB7上的例子，实现图中图缩放功能，使用了3个函数，这三个函数在附件中，当然也可以到网站去下载。

函数简单介绍：getn()将get()函数的输出参数简化为单个变量；getbox()实现矩形区域的选择，并捕捉该区域的横纵标的范围mmzoom创建一个缩放坐标轴。

试图做了例子，传上来一起分享。

例子：x = -pi:pi/12:pi;y = tan(sin(x)) - sin(tan(x));plot(x,y,'--ro','LineWidth',2,'MarkerEdgeColor','k','MarkerFaceColor','g', 'MarkerSize',7.5)mmzoom第三种：也可编个小程序，分别在两个图形句柄里画图，可以借鉴下原帖：代码;figure(1);h2=axes('position',[0 0 1 1]);axis(h2);x2=0:pi/50:2*pi;y2=sin(x2);h3=plot(x2,y2,'b-');h1=axes('position',[0.3 0.2 0.4 0.4]);axis(h1);x1=0:pi/50:2*pi;y1=cos(x1);h4=plot(x1,y1,'r-');hold onh=[h3; h4];str=['大图中的曲线';'小图中的曲线']; legend(h,str);。

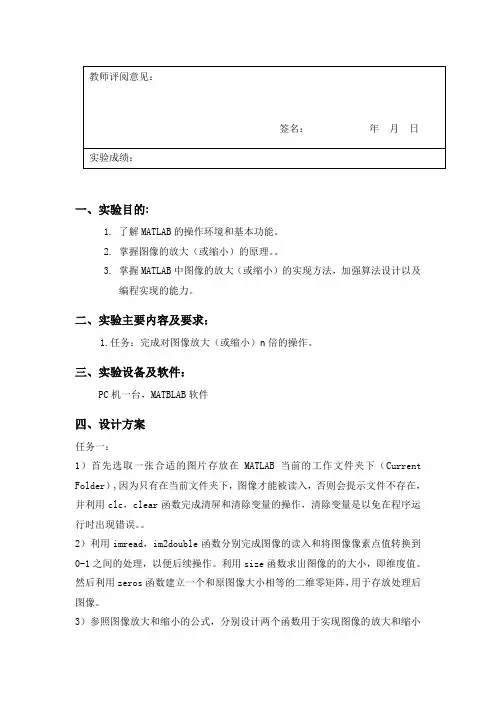

教师评阅意见：签名：年月日实验成绩：一、实验目的:1.了解MATLAB的操作环境和基本功能。

2.掌握图像的放大（或缩小）的原理。

3.掌握MATLAB中图像的放大（或缩小）的实现方法，加强算法设计以及编程实现的能力。

二、实验主要内容及要求：1.任务：完成对图像放大（或缩小）n倍的操作。

三、实验设备及软件：PC机一台，MATBLAB软件四、设计方案任务一：1）首先选取一张合适的图片存放在MATLAB当前的工作文件夹下（Current Folder）,因为只有在当前文件夹下，图像才能被读入，否则会提示文件不存在，并利用clc，clear函数完成清屏和清除变量的操作，清除变量是以免在程序运行时出现错误。

2）利用imread，im2double函数分别完成图像的读入和将图像像素点值转换到0-1之间的处理，以便后续操作。

利用size函数求出图像的的大小，即维度值。

然后利用zeros函数建立一个和原图像大小相等的二维零矩阵，用于存放处理后图像。

3）参照图像放大和缩小的公式，分别设计两个函数用于实现图像的放大和缩小处理。

4)设计一个主函数，参数c1为放大或缩小系数。

在主函数中判断 c1的大小，若小于一，则调用缩小函数，否则调用放大函数。

五、主要代码及必要说明：代码：缩小函数：function y=narrow(c1)close all;a=imread('coins.png'); imshow(a);a=im2double(a);[M,N]=size(a);b=[];for i=1:Mfor j=1:Nb(ceil(c1*i),ceil(c1*j))=a(i,j) ;endendfigure,imshow(b);end 放大函数：function y=expand(c1)close all;a=imread('coins.png'); imshow(a);a=im2double(a);[M,N]=size(a);b=[];for i=1:(M*c1)for j=1:(N*c1)b(i,j)=a(ceil(i/c1),ceil(j/c1)) ;endendfigure;imshow(b);end主函数：function y=bianhuan(c1)if c1<1narrow(c1);elseexpand(c1);endend六、测试结果及说明：因为在matlab中可以进行函数调用，所以直接调用主函数bianhuan（），第一传入的参数为1.3，第二次传入的参数为0.7，结果如下图：放大1.3倍的图像原图和缩小0.7倍的图像七、实验体会：。

代码一：% 2.灰度线性变换，利用imadjust函数对图像局部灰度范围进行扩展% MATLAB 程序实现如下：I=imread('e.jpg');subplot(2,2,1),imshow(I);title('原始图像');axis([50,250,50,200]);axis on; %显示坐标系I1=rgb2gray(I); %图像I必须为彩色图像subplot(2,2,2),imshow(I1);title('灰度图像');axis([50,250,50,200]);axis on; %显示坐标系J=imadjust(I1,[0.1 0.5],[]); %局部拉伸，把[0.1 0.5]内的灰度拉伸为[0 1] subplot(2,2,3),imshow(J);title('线性变换图像[0.1 0.5]');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系K=imadjust(I1,[0.3 0.7],[]); %局部拉伸，把[0.3 0.7]内的灰度拉伸为[0 1]%imadjust(I1,[a b],[])中a和b的值越接近零，图像越亮subplot(2,2,4),imshow(K);title('线性变换图像[0.3 0.7]');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系%注释：% Matlab函数rgb2gray简介% 函数功能：将真彩色图像转换为灰度图像。

% 调用格式：I = rgb2gray(RGB)% 将真彩色RGB图像转换成灰度图像。

（RGB并不发生变化）% newmap = rgb2gray(map) 返回一个灰度调色板。

% 相关函数：ind2gray, mat2gray, ntsc2rgb, rgb2ind, rgb2ntsc\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\代码二：%利用均值滤波器对图像进行平滑处理，噪声得到了有效的去除%并且选择模版的尺寸越大，噪声的去除效果越好，同时图像边缘细节越模糊clear all;I=imread('e.jpg');M=rgb2gray(I);%创建均值滤波器模版H1=ones(3)/9;H2=ones(7)/49;%添加高斯噪声，均值为0，方差为0.02J=imnoise(M,'gaussian',0,0.02);%转化J为double数据类型J=double(J);%均值滤波G1=conv2(J,H1,'same');G2=conv2(J,H2,'same');%图像显示subplot(2,2,1);imshow(M);title('原始图像');subplot(2,2,2);imshow(J,[]);title('添加高斯噪声图像');subplot(2,2,3);imshow(G1,[]);title('3*3均值滤波图像');subplot(2,2,4);imshow(G2,[]);title('7*7均值滤波图像');\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\ 代码三:%利用阈值对图像进行平滑处理，噪声得到了有效的去除%并且和3*3滤波器相比，阈值法去噪效果更明显clear all;I=imread('e.jpg');M=rgb2gray(I);[m n]=size(M);T=50;%设定阈值G=[]; %创建数组用来存储新得到的图像像素值%创建均值滤波器模版H1=ones(3)/9;%添加椒盐噪声J=imnoise(M,'salt & pepper',0.05);%转化J为double数据类型J=double(J); %用于卷积公式时要转化为双精度%均值滤波G1=conv2(J,H1,'same');%G2=conv2(J,H2,'same');%图像显示for i=1:mfor j=1:nif abs(J(i,j)-G1(i,j))>TG(i,j)=G1(i,j);elseG(i,j)=J(i,j);endendendsubplot(2,2,1);imshow(M);title('原始图像');subplot(2,2,2);imshow(J,[]);title('添加椒盐噪声图像');subplot(2,2,3);imshow(G1,[]);title('3*3均值滤波图像');subplot(2,2,4);imshow(G,[]);title('超限像素平滑图像');\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\ 代码四：%利用中值滤波去噪clear all;I=imread('e.jpg');M=rgb2gray(I);N1=imnoise(M,'salt & pepper',0.04);N2=imnoise(M,'gaussian',0,0.02);N3=imnoise(M,'speckle',0.02); %添加乘性噪声G1=medfilt2(N1); %中值滤波去噪G2=medfilt2(N2);G3=medfilt2(N3);subplot(2,3,1);imshow(N1);title('添加椒盐噪声图像');subplot(2,3,2);imshow(N2);title('添加高斯噪声');subplot(2,3,3);imshow(N3);title('添加乘性噪声');subplot(2,3,4);imshow(G1);title('椒盐噪声中值滤波图像');subplot(2,3,5);imshow(G2);title('高斯噪声中值滤波图像'); subplot(2,3,6);imshow(G3);title('乘性噪声中值滤波图像');。

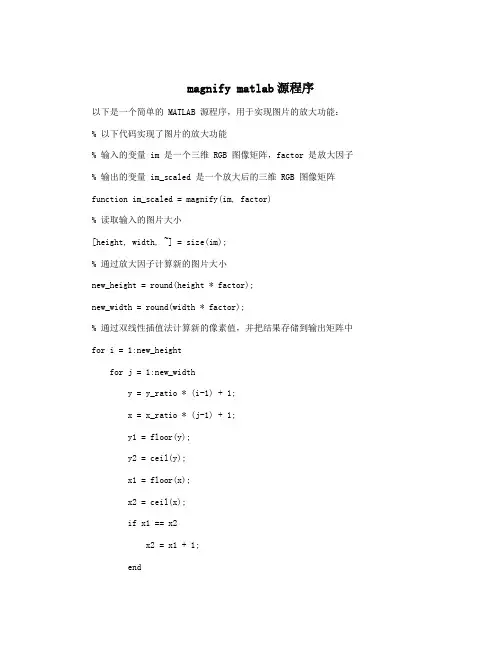

magnify matlab源程序以下是一个简单的 MATLAB 源程序，用于实现图片的放大功能： % 以下代码实现了图片的放大功能% 输入的变量 im 是一个三维 RGB 图像矩阵，factor 是放大因子 % 输出的变量 im_scaled 是一个放大后的三维 RGB 图像矩阵function im_scaled = magnify(im, factor)% 读取输入的图片大小[height, width, ~] = size(im);% 通过放大因子计算新的图片大小new_height = round(height * factor);new_width = round(width * factor);% 通过双线性插值法计算新的像素值，并把结果存储到输出矩阵中 for i = 1:new_heightfor j = 1:new_widthy = y_ratio * (i-1) + 1;x = x_ratio * (j-1) + 1;y1 = floor(y);y2 = ceil(y);x1 = floor(x);x2 = ceil(x);if x1 == x2x2 = x1 + 1;endif y1 == y2y2 = y1 + 1;endf11 = double(im(y1, x1, :));f12 = double(im(y2, x1, :));f21 = double(im(y1, x2, :));f22 = double(im(y2, x2, :));dx = x - x1;dy = y - y1;im_scaled(i,j,:) = uint8((1-dx)*(1-dy)*f11 + dx*(1-dy)*f21 +(1-dx)*dy*f12 + dx*dy*f22);endend% 显示原始图片和放大后的图片subplot(1, 2, 1);imshow(im);title('原始图片');subplot(1, 2, 2);imshow(im_scaled);title('放大后的图片');end该程序的功能是将输入的 RGB 图片矩阵进行放大，输出结果是放大后的图片矩阵。

数字图像处理中图像增强的四种matlab编程方法图像增强处理log图像增强程序：clear allclose alliptsetpref('ImshowBorder', 'tight')im1 = imread('f:\照片\57.jpg')%im5 =rgb2gray(im1)figureimshow(im1)im2=log(1+double(im1))*0.2%im3=imadjust(im2,[0.5 1],[0.1 0.5],0.6) figure imshow(im2)原图像Log 系数0.2时系数0.3系数为0.1时由图片看出当C在0.2附近时，图像效果有了明显的改善，当大于0.3时，图像白色加重，而当其小于0.1时，图像黑色加重.指数图像增强：程序clear allclose alliptsetpref('ImshowBorder', 'tight')im1 = imread('f:\照片\57.jpg')%im5 =rgb2gray(im1)figureimshow(im1)im3=log(double(im1))im2=exp(double(im3))*0.01figureimshow(im2)原图像系数为0.001时系数为0.02系数为0.01系数为0.06由图片看出当C在0.02附近时，图像效果有了明显的改善，当大于0.06时，图像白色加重，而当其小于0.01时，图像黑色加重.绝对值图像增强程序：clear allclose alliptsetpref('ImshowBorder', 'tight')im1 = imread('f:\照片\57.jpg')%im5 =rgb2gray(im1)figureimshow(im1)im2=abs(double(im1))*0.01 其中调整系数为cfigureimshow(im2)原图像系数为0.015时系数为0.03时系数为0.005时由图片看出当C在0.015附近时，图像效果有了明显的改善，当大于0.003时，图像白色加重，而当其小于0.005时，图像黑色加重开方图像增强程序：clear allclose alliptsetpref('ImshowBorder', 'tight')im1 = imread('f:\照片\57.jpg')%im5 =rgb2gray(im1)figureimshow(im1)im2=sqrt(double(im1))*0.08%im3=imadjust(im2,[0.5 1],[0.1 0.5],0.6) figure imshow(im2)原图像系数为0.03时系数为0.05时系数为0.005时由图片看出当C在0.03附近时，图像效果有了明显的改善，当大于0.05时，图像白色加重，而当其小于0.005时，图像黑色加重。

试验一 MATLAB图像增强与变换处理实验试验一 MATLAB图像增强与变换处理实验一、实验目的1、熟悉掌握数字图像处理的基本概念。

2、了解MATLAB的的编程环境，图像处理工具箱的使用方法。

3、掌握数字图像处理图像增强的基本方法。

4、掌握图像变换的基本方法。

5、学会使用MATLAB完成图像处理的主要功能。

二、实验任务（1）各种格式的数字图像的读取、显示、存储。

（2）图像的空域增强方法。

（3）图像的频率域增强方法。

（4）图像的锐化增强方法。

（5）图像的快速傅里叶变换与反变换。

三、实验配套的主要仪器设备及台(套)数教师示范用投影仪一台微型计算机每个学生一台四、报告要求完成实验任务的每一步，并记录每一步的实验结果。

图1 原始图像图 2 转化为灰度图像的图像（1）各种格式的数字图像的读取、显示、存储将该图像放入MATLAB的work文件夹中。

在.m文件中输入以下代码：clear all;close all;f=imread('1.jpg'); %读入原图像文件f1=rgb2gray(f); %将彩色图片转换为灰度图imshow(f1);imwrite(f1,'gai0.jpg');imwrite(f1,'gai1.png');imwrite(f1,'gai2.bmp');imwrite(f1,'gai3.tiff');（2）则把彩色图片转化为灰度图，,显示图像为图2。

同时我们可以在工作区中输入imfinfo gai0.jpg;，我们可以得到我们保存后图片的相关信息，其输入结果如下：Filename: 'gai1.png'FileModDate: '01-May-2012 20:14:13'FileSize: 414165Format: 'png'FormatVersion: []Width: 1024Height: 768BitDepth: 8ColorType: 'grayscale'FormatSignature: [137 80 78 71 13 10 26 10]Colormap: []Histogram: []InterlaceType: 'none'Transparency: 'none'SimpleTransparencyData: []BackgroundColor: []RenderingIntent: []Chromaticities: []Gamma: []XResolution: []YResolution: []ResolutionUnit: []XOffset: []OffsetUnit: []SignificantBits: []ImageModTime: '1 May 2012 12:14:13 +0000'Title: []Author: []Description: []Copyright: []CreationTime: []Software: []Disclaimer: []Warning: []Source: []Comment: []OtherText: []同理我们可以得到其他三种格式的图像的相关信息。

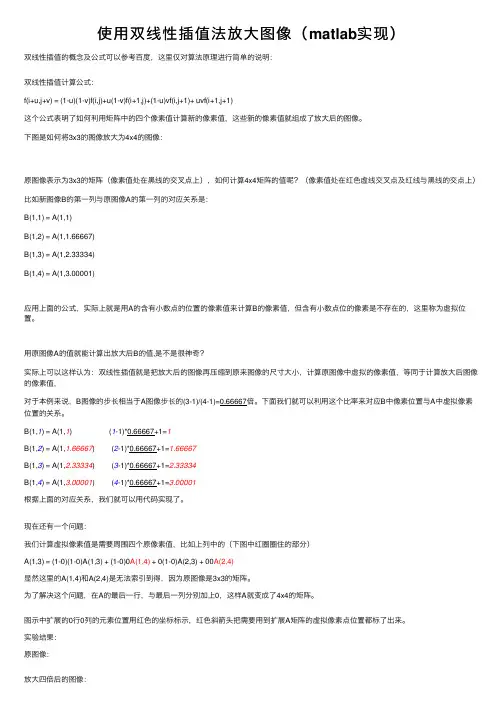

使⽤双线性插值法放⼤图像（matlab实现）双线性插值的概念及公式可以参考百度，这⾥仅对算法原理进⾏简单的说明：双线性插值计算公式：f(i+u,j+v) = (1-u)(1-v)f(i,j)+u(1-v)f(i+1,j)+(1-u)vf(i,j+1)+ uvf(i+1,j+1)这个公式表明了如何利⽤矩阵中的四个像素值计算新的像素值，这些新的像素值就组成了放⼤后的图像。

下图是如何将3x3的图像放⼤为4x4的图像：原图像表⽰为3x3的矩阵（像素值处在⿊线的交叉点上），如何计算4x4矩阵的值呢？（像素值处在红⾊虚线交叉点及红线与⿊线的交点上）⽐如新图像B的第⼀列与原图像A的第⼀列的对应关系是：B(1,1) = A(1,1)B(1,2) = A(1,1.66667)B(1,3) = A(1,2.33334)B(1,4) = A(1,3.00001)应⽤上⾯的公式，实际上就是⽤A的含有⼩数点的位置的像素值来计算B的像素值，但含有⼩数点位的像素是不存在的，这⾥称为虚拟位置。

⽤原图像A的值就能计算出放⼤后B的值,是不是很神奇？实际上可以这样认为：双线性插值就是把放⼤后的图像再压缩到原来图像的尺⼨⼤⼩，计算原图像中虚拟的像素值，等同于计算放⼤后图像的像素值，对于本例来说，B图像的步长相当于A图像步长的(3-1)/(4-1)=0.66667倍。

下⾯我们就可以利⽤这个⽐率来对应B中像素位置与A中虚拟像素位置的关系。

B(1,1) = A(1,1) (1-1)*0.66667+1=1B(1,2) = A(1,1.66667) (2-1)*0.66667+1=1.66667B(1,3) = A(1,2.33334) (3-1)*0.66667+1=2.33334B(1,4) = A(1,3.00001) (4-1)*0.66667+1=3.00001根据上⾯的对应关系，我们就可以⽤代码实现了。

现在还有⼀个问题：我们计算虚拟像素值是需要周围四个原像素值，⽐如上列中的（下图中红圈圈住的部分）A(1,3) = (1-0)(1-0)A(1,3) + (1-0)0A(1,4) + 0(1-0)A(2,3) + 00A(2,4)显然这⾥的A(1,4)和A(2,4)是⽆法索引到得，因为原图像是3x3的矩阵。
